MPC7410HX500LE: Pinout, ข้อมูลจำเพาะและแผ่นข้อมูล

ไมโครโปรเซสเซอร์ MPC7410HX500LE เป็นที่รู้จักกันดีในเรื่องประสิทธิภาพที่แข็งแกร่งทั้งในคอมพิวเตอร์และอุปกรณ์ที่ใช้ในชีวิตประจำวันมันถูกออกแบบมาให้ทำงานได้ดีในช่วงของงานที่ต้องการตั้งแต่การควบคุมเครื่องจักรในโรงงานไปจนถึงการจัดการข้อมูลในระบบการสื่อสารบทความนี้จะสำรวจคุณสมบัติการออกแบบและการใช้ MPC7410HX500LE ซึ่งแสดงให้เห็นว่าทำไมมันยังมีประโยชน์ในปัจจุบันแม้ว่าจะถูกพิจารณาว่าล้าสมัย

แคตตาล็อก

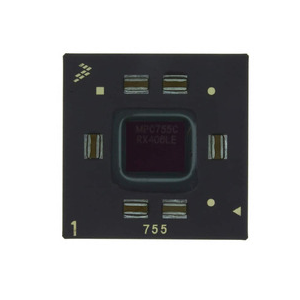

MPC7410HX500LE คำอธิบาย

ที่ MPC7410HX500LE เป็นไมโครโปรเซสเซอร์ประสิทธิภาพสูงจากซีรี่ส์ PowerPC G4 ของ NXP ซึ่งออกแบบมาเพื่อตอบสนองความต้องการที่ต้องการของทั้งการคำนวณและแอปพลิเคชันระบบฝังตัวรุ่นนี้ด้วยความเร็วหลัก 500 MHz รวมเทคโนโลยี AltiveC ™และรองรับบัสข้อมูล 32 บิตมันตั้งอยู่ในแพ็คเกจกริดลูกเซรามิกอเรย์ (CBGA) ที่แข็งแกร่ง 360 ลูกเพื่อให้มั่นใจว่าการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่หลากหลายด้วยช่วงอุณหภูมิการปฏิบัติงาน 0 ° C ถึง 105 ° C

การปรับปรุงรวมถึงความสามารถ SRAM ที่มีการจับคู่โดยตรงที่กำหนดค่าได้ในอินเตอร์เฟส L2 Cache และหน่วยจุดลอยตัวที่แข็งแกร่งซึ่งให้เวลาแฝงที่เท่ากันสำหรับการดำเนินการสองและความแม่นยำเดี่ยวเพื่อเพิ่มประสิทธิภาพการคำนวณทางคณิตศาสตร์ยิ่งไปกว่านั้นโปรเซสเซอร์ยังรองรับความสามารถในการประมวลผลมัลติเพ้นท์ที่ใช้ฮาร์ดแวร์เต็มรูปแบบด้วยโปรโตคอลการเชื่อมโยงแคชห้าสถานะที่ซับซ้อนซึ่งเหมาะสำหรับการกำหนดค่าหลายตัวประมวลผลที่ซับซ้อนแม้ว่า MPC7410HX500LE จะถูกทำเครื่องหมายว่าล้าสมัย แต่คุณสมบัติขั้นสูงของมันยังคงให้คุณค่าที่สำคัญสำหรับการใช้งานเฉพาะที่การประมวลผลประสิทธิภาพสูงเป็นสิ่งสำคัญ

MPC7410HX500LE ให้ประสิทธิภาพและประสิทธิภาพที่ยอดเยี่ยมวางคำสั่งซื้อจำนวนมากของคุณในขณะนี้เพื่อรักษาความปลอดภัยการประมวลผลที่เชื่อถือได้ธุรกิจของคุณสมควรได้รับ

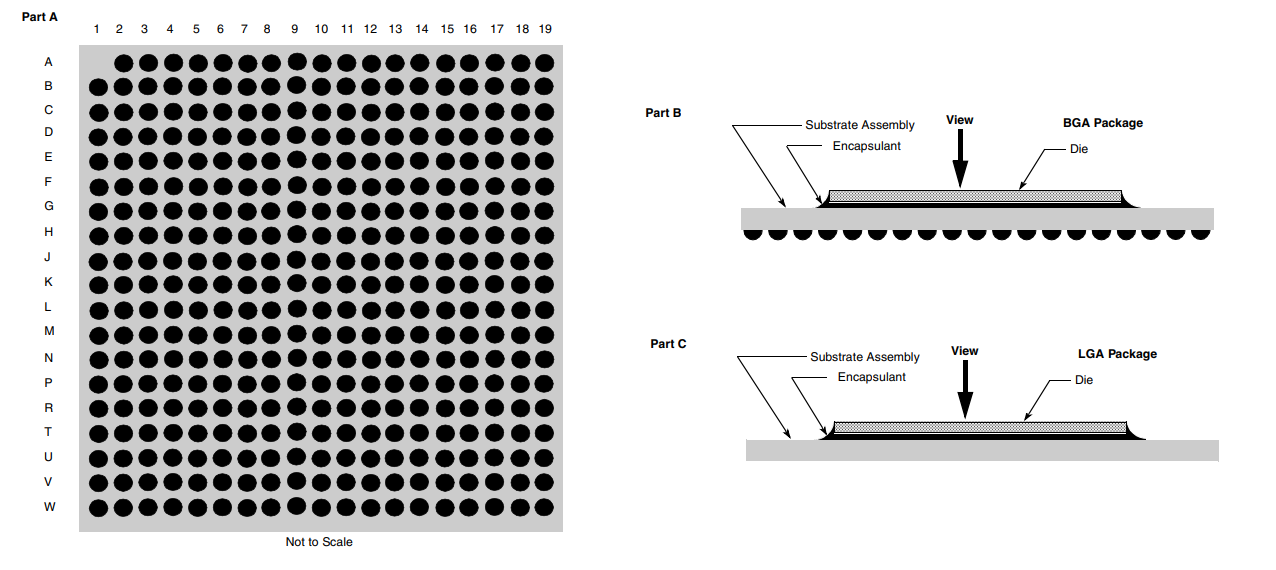

MPC7410HX500LE PINOUT

MPC7410HX500LE Pinout แสดงตารางการเชื่อมต่อ 19x19 ของการเชื่อมต่อบนโครงร่าง Ball Grid Array (BGA)กริดนี้มีป้ายกำกับผ่าน W และ 1 ถึง 19 ทำแผนที่แต่ละจุดเชื่อมต่อสำหรับชิปบนแผงวงจรแผนภาพเน้นการจัดเรียงของลูกบอลประสานที่ใช้ในการเชื่อมต่อชิปกับบอร์ดไดอะแกรมเพิ่มเติมเปรียบเทียบแพ็คเกจชิปสองประเภท: BGA และ LGABGA มีบอลบัดกรีที่ด้านล่างซึ่งติดอยู่กับบอร์ดโดยตรงในขณะที่ LGA มีแผ่นแบนที่ต้องใช้การประสานสำหรับการเชื่อมต่อทั้งสองประเภทใช้วัสดุเพื่อปกป้องส่วนประกอบภายใน

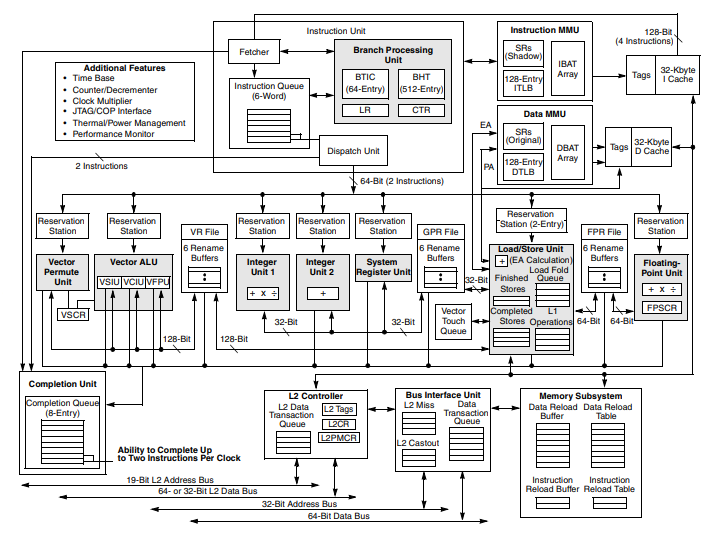

MPC7410HX500LE บล็อกไดอะแกรม

แผนภาพบล็อก MPC7410HX500LE ให้ภาพรวมโดยละเอียดของสถาปัตยกรรมของไมโครโปรเซสเซอร์แสดงส่วนประกอบภายในและการไหลของข้อมูลที่แกนกลางหน่วยคำสั่งจัดการกับการดึงและถอดรหัสคำแนะนำจากหน่วยความจำได้รับการสนับสนุนโดยกลไกการทำนายสาขาเช่นหน่วยประมวลผลสาขา (BPU) ด้วย BTIC 64-entry และ BHT 512-entry เพื่อเพิ่มประสิทธิภาพโดยการทำนายการไหลของคำสั่งคำแนะนำจะถูกจัดคิวและส่งไปยังหน่วยดำเนินการสำหรับการประมวลผลเพื่อให้มั่นใจว่าการใช้ทรัพยากรที่มีอยู่อย่างมีประสิทธิภาพหน่วยการดำเนินการรวมถึงหน่วยจำนวนเต็มหน่วยลอยตัว, เวกเตอร์ ALU และหน่วยการลงทะเบียนระบบแต่ละหน่วยที่ได้รับการปรับให้เหมาะสมสำหรับงานการคำนวณที่เฉพาะเจาะจงหน่วยเหล่านี้ทำงานควบคู่กับสถานีจองซึ่งบัฟเฟอร์คำสั่งที่รอการดำเนินการVector Alus ซึ่งได้รับการสนับสนุนโดย Rename Buffers จัดการการดำเนินงานของ SIMD สำหรับงานที่ต้องใช้ข้อมูลมากในขณะที่หน่วยลอยตัวเชี่ยวชาญในการดำเนินการทางคณิตศาสตร์ที่ต้องการความแม่นยำสูง

ระบบย่อยหน่วยความจำช่วยอำนวยความสะดวกในการเคลื่อนย้ายข้อมูลและการแคชพร้อมคำสั่งแยกต่างหากและข้อมูล MMUs จัดการการแปลที่อยู่เสมือนจริงเป็นทางกายภาพอินเทอร์เฟซ L2 Cache Controller พร้อมแคชระดับที่สองเพื่อจัดเก็บข้อมูลที่เข้าถึงได้บ่อยในขณะที่หน่วยอินเตอร์เฟสบัสดูแลการโต้ตอบกับหน่วยความจำภายนอกผ่านบัสข้อมูล 64 บิตโครงสร้างนี้รองรับคำแนะนำได้มากถึงสองคำแนะนำต่อรอบนาฬิกาเพื่อให้มั่นใจว่าปริมาณงานสูงคุณสมบัติเช่นการตรวจสอบประสิทธิภาพฐานเวลาและอินเตอร์เฟส JTAG/COP ให้การดีบักการกำหนดเวลาและความสามารถในการตรวจสอบทำให้ MPC7410HX500LE เหมาะสำหรับการเรียกร้องแอปพลิเคชันแบบฝังที่ต้องการประสิทธิภาพที่เชื่อถือได้การรวมหน่วยเหล่านี้ช่วยให้การทำงานที่ไร้รอยต่อและการประมวลผลแบบขนานสำหรับงานที่หลากหลาย

ข้อมูลจำเพาะ MPC7410HX500LE

พิมพ์	พารามิเตอร์
ผู้ผลิต	เซมิคอนดักเตอร์ NXP
rohs	n
แกนกลาง	E600
จำนวนแกน/ความกว้างของบัส	1 core, 32 บิต
ความถี่นาฬิกาสูงสุด	500 MHz
หน่วยความจำข้อมูลแคช L1	32 kb
แรงดันไฟฟ้า - I/O	1.8V, 2.5V, 3.3V
รูปแบบการติดตั้ง	SMD/SMT
การผ่าตัด อุณหภูมิ	0 ° C ~ 105 ° C (TA)
การบรรจุหีบห่อ	ถาด
ประเภทคำสั่ง	จุดลอยตัว
คำสั่ง L2 Cache / หน่วยความจำข้อมูล	512 KB, 1 MB, 2 MB
ชุดโปรเซสเซอร์	MPC7410

คุณสมบัติ MPC7410HX500LE

หน่วยประมวลผลสาขา: เพิ่มประสิทธิภาพการดำเนินการของคำแนะนำสาขาเพิ่มความแม่นยำในการทำนายและลดการทำผิดพลาดที่อาจทำให้ความเร็วในการประมวลผลช้าลง

หน่วยจัดส่ง: จัดการการกระจายของคำแนะนำไปยังหน่วยดำเนินการต่างๆเพื่อให้มั่นใจว่าการประมวลผลที่มีประสิทธิภาพและเพิ่มปริมาณงาน CPU

ถอดรหัส: แปลงคำแนะนำที่ซับซ้อนเป็นการดำเนินการที่ง่ายกว่าซึ่งสามารถดำเนินการโดยตรงโดยโปรเซสเซอร์อำนวยความสะดวกในการประมวลผลที่รวดเร็วและมีประสิทธิภาพมากขึ้น

เสร็จสิ้น: จัดการขั้นตอนสุดท้ายของวงจรการสอนเพื่อให้แน่ใจว่าการดำเนินการทั้งหมดได้รับการสรุปอย่างถูกต้องและผลลัพธ์จะถูกเขียนกลับมาอย่างถูกต้อง

หน่วยจุดคงที่ (FXUs): ใช้ 32 การลงทะเบียนวัตถุประสงค์ทั่วไป (GPRS) สำหรับการดำเนินการจำนวนเต็มช่วยให้สามารถประมวลผลข้อมูลความเร็วสูงและการจัดการการคำนวณที่ใช้จำนวนเต็มได้อย่างมีประสิทธิภาพ

หน่วยลอยสามขั้นตอนและไฟล์ FPR 32 รายการ: มอบความสามารถในการประมวลผลที่เพิ่มขึ้นสำหรับการคำนวณจุดลอยตัวสนับสนุนการดำเนินการทางคณิตศาสตร์ที่ซับซ้อนด้วยความแม่นยำและความเร็วที่ดีขึ้น

หน่วยระบบ: ประสานงานฟังก์ชั่นหลักของโปรเซสเซอร์รวมถึงการจัดการสถานะการดำเนินงานของโปรเซสเซอร์และการโต้ตอบระหว่างหน่วยโปรเซสเซอร์ที่แตกต่างกัน

หน่วย Altivec: ให้ความสามารถในการประมวลผลเวกเตอร์ที่ทรงพลังทำให้สามารถประมวลผลจุดข้อมูลหลายจุดพร้อมกันซึ่งเป็นประโยชน์สำหรับกราฟิกมัลติมีเดียและแอปพลิเคชันที่ใช้ข้อมูลมาก

หน่วยโหลด/จัดเก็บ: จัดการการถ่ายโอนข้อมูลระหว่าง CPU และหน่วยความจำเพิ่มประสิทธิภาพการดำเนินการอ่านและเขียนเพื่อให้แน่ใจว่าการไหลของข้อมูลที่มีประสิทธิภาพและเวลาแฝงที่ลดลง

โครงสร้างแคชระดับ 1 (L1): เสนอการเข้าถึงข้อมูลและคำแนะนำที่ใช้บ่อยบ่อยครั้งลดเวลาที่จำเป็นในการดึงข้อมูลจากหน่วยความจำหลัก

อินเตอร์เฟสแคชระดับ 2 (L2): จัดเตรียมพื้นที่เก็บข้อมูลขนาดใหญ่สำหรับข้อมูลใกล้กับ CPU ลดเวลาเฉลี่ยในการเข้าถึงหน่วยความจำและปรับปรุงประสิทธิภาพของระบบโดยรวม

หน่วยการจัดการหน่วยความจำ: ดูแลการจัดการการแปลเสมือนจริงและที่อยู่ทางกายภาพเพิ่มประสิทธิภาพของหน่วยความจำและการป้องกันสำหรับการสนับสนุนระบบปฏิบัติการและแอพพลิเคชั่นที่ซับซ้อน

การไหลของข้อมูลที่มีประสิทธิภาพ: สร้างความมั่นใจว่าการจัดการและการเคลื่อนไหวที่ดีที่สุดภายใน CPU เพิ่มประสิทธิภาพและลดปัญหาคอขวดในการประมวลผลข้อมูล

อินเตอร์เฟสบัส: อำนวยความสะดวกในการสื่อสารกับอุปกรณ์ภายนอกและโปรเซสเซอร์อื่น ๆ รองรับอินเตอร์เฟสบัส MPX ที่มีแบนด์วิดท์สูงซึ่งปรับปรุงอัตราการถ่ายโอนข้อมูลและการเชื่อมต่อ

การจัดการพลังงาน: รวมคุณสมบัติการจัดการพลังงานขั้นสูงเพื่อลดการใช้พลังงานในระดับกิจกรรมต่ำทำให้เกิดประสิทธิภาพการใช้พลังงานและลดต้นทุนการดำเนินงาน

ความสามารถในการทดสอบ: รวมถึงคุณสมบัติที่ครอบคลุมสำหรับการทดสอบและการดีบักช่วยให้การบำรุงรักษาและการแก้ไขปัญหาของโปรเซสเซอร์และระบบได้ง่ายขึ้น

ความน่าเชื่อถือและความสามารถในการให้บริการ: ออกแบบด้วยกลไกการตรวจจับข้อผิดพลาดและการแก้ไขที่แข็งแกร่งทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้และความสามารถในการให้บริการได้ง่ายเพื่อลดการหยุดทำงานและรักษาความสมบูรณ์ของประสิทธิภาพ

แอปพลิเคชัน MPC7410HX500LE

การคำนวณแบบฝัง: MPC7410HX500LE มีความเก่งในการคำนวณแบบฝังตัวเนื่องจากประสิทธิภาพสูงประสิทธิภาพการใช้พลังงานและเทคโนโลยี AltiveC แบบบูรณาการเหมาะอย่างยิ่งสำหรับงานที่ต้องใช้การประมวลผลข้อมูลและการดำเนินงานอย่างเข้มข้นเช่นในระบบยานยนต์อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุปกรณ์ตรวจสอบการดูแลสุขภาพความสามารถในการประมวลผลที่แข็งแกร่งช่วยให้แอปพลิเคชันฝังตัวที่ซับซ้อนสามารถทำงานได้อย่างราบรื่นและน่าเชื่อถือมากขึ้น

ระบบควบคุมอุตสาหกรรม: โปรเซสเซอร์นี้เหมาะอย่างยิ่งสำหรับระบบควบคุมอุตสาหกรรมที่จำเป็นต้องมีความแม่นยำความน่าเชื่อถือและความสามารถในการให้บริการระยะยาวการรวมหน่วยประมวลผลเฉพาะสำหรับงานต่าง ๆ (เช่นการคำนวณจุดคงที่และจุดลอยตัว) และคุณสมบัติการจัดการพลังงานขั้นสูงทำให้มั่นใจได้ว่า MPC7410HX500LE สามารถจัดการกับข้อกำหนดที่ต้องการของการผลิตอัตโนมัติหุ่นยนต์และการควบคุมกระบวนการ

โครงสร้างพื้นฐานการสื่อสาร: ในโครงสร้างพื้นฐานการสื่อสาร MPC7410HX500LE รองรับปริมาณงานที่สูงและข้อกำหนดเวลาแฝงต่ำที่จำเป็นสำหรับอุปกรณ์เครือข่ายเช่นเราเตอร์สวิตช์และสถานีฐานความสามารถในการจัดการการไหลของข้อมูลอย่างมีประสิทธิภาพและอินเทอร์เฟซบัสแบนด์วิดท์สูงทำให้เป็นตัวเลือกที่แข็งแกร่งสำหรับการจัดการความซับซ้อนของเครือข่ายโทรคมนาคมที่ทันสมัยเพื่อให้มั่นใจว่าการส่งข้อมูลที่เชื่อถือได้และบริการสื่อสารที่มีประสิทธิภาพ

MPC7410HX500LE ชิ้นส่วนที่คล้ายกัน

- MPC7410HX450NE

- MPC7410HX450LE

- MPC7410HX400LE

MPC7410HX500LE ข้อดี

PowerPC G4 Core: MPC7410HX500LE ถูกสร้างขึ้นรอบ ๆ PowerPC G4 Core ซึ่งมีชื่อเสียงในด้านความสามารถด้านประสิทธิภาพที่แข็งแกร่งหลักนี้ช่วยให้โปรเซสเซอร์สามารถจัดการการคำนวณที่ซับซ้อนและการทำงานหลายอย่างได้อย่างมีประสิทธิภาพการรวมตัวกันของเทคโนโลยี AltiveC ช่วยเพิ่มความสามารถในการประมวลผลเวกเตอร์สำหรับแอปพลิเคชันที่เกี่ยวข้องกับกราฟิกการประมวลผลวิดีโอและการคำนวณทางวิทยาศาสตร์แกนกลางประสิทธิภาพสูงนี้ช่วยให้มั่นใจได้ว่าโปรเซสเซอร์สามารถตอบสนองความต้องการของการคำนวณขั้นสูงและแอปพลิเคชันระบบฝังตัวซึ่งมอบประสบการณ์การคำนวณที่เชื่อถือได้และมีประสิทธิภาพ

เหมาะสำหรับสภาพแวดล้อมที่อุณหภูมิสูง (0 ° C ถึง 105 ° C): MPC7410HX500LE ได้รับการออกแบบให้ทำงานได้อย่างมีประสิทธิภาพภายในช่วงอุณหภูมิที่กว้างตั้งแต่ 0 ° C ถึง 105 ° Cสิ่งนี้ทำให้เหมาะอย่างยิ่งสำหรับการปรับใช้ในสภาพแวดล้อมที่รุนแรงซึ่งอุณหภูมิสามารถเข้าถึงระดับสูงเช่นการตั้งค่าอุตสาหกรรมโครงสร้างพื้นฐานกลางแจ้งหรือระบบฝังตัวภายในบริบทยานยนต์ความสามารถในการรักษาความสมบูรณ์ของการปฏิบัติงานที่อุณหภูมิเหล่านี้ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือและความทนทานลดความเสี่ยงของการเสื่อมสภาพที่เกี่ยวข้องกับประสิทธิภาพหรือความล้มเหลว

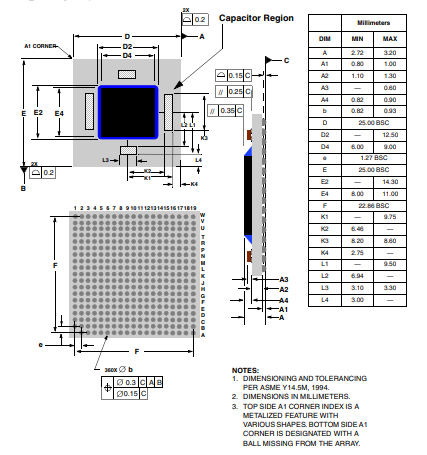

MPC7410HX500LE ขนาดบรรจุภัณฑ์

มิติโครงร่างของแพ็คเกจ MPC7410HX500LE ให้ข้อมูลเกี่ยวกับการออกแบบทางกายภาพเพื่อให้มั่นใจว่าเข้ากันได้กับเค้าโครง PCB และกล่องหุ้มเชิงกลแผนภาพระบุแพ็คเกจ Ball Grid Array (BGA) ที่มีขนาดที่วัดเป็นมิลลิเมตรคุณสมบัติรวมถึงดัชนีมุมด้านบนโลหะเพื่อช่วยระบุการวางแนวระหว่างการประกอบมุมด้านล่าง (A1) ถูกทำเครื่องหมายโดยไม่มีลูกบอลและช่วยในการวางตำแหน่งได้อย่างแม่นยำตารางสรุปความคลาดเคลื่อนของมิติรวมถึงพารามิเตอร์เช่นความกว้างของแพ็คเกจโดยรวม (สูงสุด 35 มม.) และสนามลูก (1.27 มม.) ซึ่งทำให้มั่นใจได้ว่าการจัดตำแหน่งที่แม่นยำด้วยแผ่นบัดกรี PCBข้อมูลจำเพาะความสูงจากด้านล่างของพื้นผิวไปด้านบนของแพ็คเกจมีตั้งแต่ 2.56 มม. ถึง 3.05 มม. ทำให้สามารถกวาดล้างได้อย่างเพียงพอในการออกแบบระบบ

บทสรุป

ไมโครโปรเซสเซอร์ MPC7410HX500LE เป็นส่วนหนึ่งที่ทรงพลังและเชื่อถือได้ของเทคโนโลยีที่เหมาะสมกับการตั้งค่าที่มีความต้องการสูงอย่างสมบูรณ์แบบการออกแบบขั้นสูงซึ่งรวมถึงเทคโนโลยี Altivec และความสามารถในการทำงานกับโปรเซสเซอร์อื่น ๆ พร้อมกับความสามารถในการทำงานในอุณหภูมิที่หลากหลายแม้ว่ามันจะถูกทำเครื่องหมายว่าล้าสมัย แต่ความสามารถในการตอบสนองความต้องการที่ยากลำบากของโลกที่ขับเคลื่อนด้วยเทคโนโลยีในปัจจุบันทำให้มันมีความเกี่ยวข้องและมีคุณค่าในหลาย ๆ ด้านไมโครโปรเซสเซอร์นี้ไม่เพียง แต่ตรงตามมาตรฐานที่สูง แต่ยังผลักดันนวัตกรรมในอุตสาหกรรมที่สำคัญหลายแห่ง

PDF แผ่นข้อมูล

ข้อมูล MPC7410HX500LE:

MPC7410.pdf
