TCMT4100 Optocouplers เอาต์พุตทรานซิสเตอร์: ข้อมูลจำเพาะทางเลือกและแผ่นข้อมูล

TCMT4100 เป็น Optocoupler เอาต์พุต phototransistor ที่ซับซ้อนมันมีไดโอดที่เปล่งแสงอินฟราเรดแกลเลียมและมีบทบาทในวงจรที่ต้องแยกในขณะที่อำนวยความสะดวกในการปล่อยและตรวจจับแสงอินฟราเรดในบทความนี้เราจะสำรวจส่วนประกอบที่ซับซ้อนของ TCMT4100นอกจากนี้เรายังจะหารือเกี่ยวกับข้อกำหนดของมันเจาะลึกแอพพลิเคชั่นที่มีศักยภาพและเปิดเผยความซับซ้อนของการผลิตที่เกี่ยวข้อง

แคตตาล็อก

ภาพรวมของ TCMT4100

ที่ TCMT4100 รวมระบบออพติคอล-โลจิคัลอย่างชาญฉลาดผสมผสาน photoTransistor เข้ากับไดโอดที่เปล่งแสงอินฟราเรดแกลเลียมอินฟราเรดลงในแพ็คเกจ 4 พินที่เก๋ไก๋การออกแบบที่รอบคอบนี้ให้การแยกอย่างมั่นใจระหว่างอินพุตและเอาต์พุตซึ่งสอดคล้องกับมาตรฐานความปลอดภัยที่เข้มงวดที่พบในภาคอุตสาหกรรมที่หลากหลายส่วนประกอบนี้ทำมากกว่าการเชื่อมต่อมันเป็นกระดูกสันหลังที่ค้ำจุนทั้งประสิทธิภาพการใช้พลังงานและคุณภาพสัญญาณที่เพิ่มขึ้น

ในทุ่งนาที่ความเงียบสงบของความปลอดภัยและความน่าเชื่อถือเป็นรูปร่างของจริยธรรมในการดำเนินงานการออกแบบที่แข็งแกร่งของ TCMT4100 สร้างผลกระทบอย่างมากระยะห่างโดยธรรมชาติระหว่าง phototransistor และไดโอด Emitting IR-emitting สร้างเกราะป้องกันเพื่อหลีกเลี่ยงการรบกวนสัญญาณที่ลำบากและการสนับสนุนความสมบูรณ์ของข้อมูลวิธีการนี้ได้พิสูจน์แล้วว่ามีคุณค่าในอุตสาหกรรมเช่นยานยนต์และการบินและอวกาศซึ่งบรรทัดฐานด้านความปลอดภัยและช่องโหว่ในการดำเนินงานไม่สามารถต่อรองได้

เชื้อเพลิงจากแอพพลิเคชั่นที่แพร่หลายการออกแบบของ TCMT4100 มาถึงชีวิตโดยเฉพาะอย่างยิ่งในระบบควบคุมที่ดูแลและกำกับการทำงานเชิงกลและไฟฟ้าการสังเกตจากการปรับใช้จริงเน้นประสิทธิภาพที่มั่นคงของส่วนประกอบในสภาวะอุณหภูมิสูงและความดื้อรั้นต่อการบุกรุกแม่เหล็กไฟฟ้า

ในขณะที่จุดประสงค์ของ TCMT4100 ยังคงค่อนข้างชัดเจน แต่การใช้งานที่ซับซ้อนของมันเผยให้เห็นความสามารถพิเศษในการพัฒนาท่ามกลางความต้องการทางเทคโนโลยีที่เกิดขึ้นใหม่ความสำคัญของมันได้รับการเสริมสร้างในการตั้งค่าที่หลากหลายเช่นระบบที่ต้องการความแม่นยำที่ความแม่นยำที่การเลื่อนสัญญาณที่ละเอียดอ่อนจะต้องถูกจับและประเมินอย่างแม่นยำความสามารถในการปรับตัวนี้หมายถึงความก้าวหน้าที่กว้างขึ้นต่อส่วนประกอบอเนกประสงค์ที่สร้างขึ้นเพื่อเผชิญหน้ากับความท้าทายที่ซับซ้อน

คุณสมบัติของ TCMT4100

TCMT4100 Optocoupler แยกความแตกต่างด้วยการผสมผสานของคุณสมบัติการกลั่นซึ่งทำหน้าที่เป็นเอนทิตีที่ขาดไม่ได้ในการตั้งค่าที่หลากหลายห่อหุ้มอยู่ในแพ็คเกจครึ่งสนามขนาดกะทัดรัดที่มีขนาดกะทัดรัดต่ำซึ่งสนับสนุนการใช้พื้นที่อย่างมีประสิทธิภาพรองรับการออกแบบอิเล็กทรอนิกส์ที่ทันสมัยเพื่อเพิ่มขีดความสามารถภายในมิติที่ จำกัดสิ่งที่น่าสนใจเป็นพิเศษคือการแยก AC ที่น่าประทับใจตรวจสอบความถูกต้องโดยแรงดันไฟฟ้าทดสอบ 3750 VRMS การปกป้องความสมบูรณ์ทางไฟฟ้าและความปลอดภัยในระบบที่ซับซ้อน

ออกแบบมาเพื่อลดความจุของการมีเพศสัมพันธ์ลงเหลือประมาณ 0.3 pF optocoupler นี้มีความสามารถในสถานการณ์ความถี่สูงเพื่อรักษาความบริสุทธิ์ของสัญญาณและลดสัญญาณรบกวนของส่วนประกอบอัตราส่วนการถ่ายโอนในปัจจุบัน (CTR) ซึ่งครอบคลุม 50% ถึง 600% นำเสนอโซลูชันที่ยืดหยุ่นต่อความต้องการวงจรที่หลากหลายนำเสนอข้อได้เปรียบที่แตกต่างกันในสเปกตรัมการปฏิบัติงานที่หลากหลาย

ประสิทธิภาพของ TCMT4100 นั้นมีความยืดหยุ่นอย่างมากในช่วงอุณหภูมิที่กว้างซึ่งรักษาความน่าเชื่อถือภายใต้สภาวะความร้อนที่ผันผวนค่าสัมประสิทธิ์อุณหภูมิที่เรียบง่ายสำหรับ CTR ช่วยให้มั่นใจได้ว่าอัตราการถ่ายโอนในปัจจุบันที่เสถียรท่ามกลางการเปลี่ยนแปลงของอุณหภูมิรวมถึงความน่าเชื่อถือโดยเฉพาะอย่างยิ่งในภาคส่วนเช่นยานยนต์และอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมที่มีการเปลี่ยนแปลงความร้อนบ่อยครั้ง

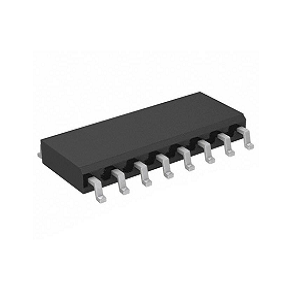

สัญลักษณ์ TCMT4100, รอยเท้าและโมเดล CAD

แอปพลิเคชันของ TCMT4100

การใช้งานอย่างกว้างขวางในโดเมนอุตสาหกรรม

TCMT4100 Optocoupler ค้นพบวิธีการในการใช้งานอุตสาหกรรมมากมายพัฒนาหน้าที่จากการสื่อสารทั่วไปที่บุกเบิกความก้าวหน้าทางอุตสาหกรรมอุปกรณ์นี้มีบทบาทในการบรรลุการส่งข้อมูลที่ไร้รอยต่อในสภาพแวดล้อมที่มีความแม่นยำและระบบอัตโนมัติที่ยึดมั่นอย่างลึกซึ้งตัวอย่างเช่นในโรงงานผลิตมันยังคงความสมบูรณ์ของสัญญาณและการแยกส่งผลโดยตรงต่อความต่อเนื่องของกระบวนการและการยึดมั่นในโปรโตคอลความปลอดภัยในทำนองเดียวกันภาคการบินและอวกาศจะเห็นผลตอบแทนที่เพิ่มขึ้นเนื่องจากการรับเลี้ยงบุตรบุญธรรมตอบสนองความต้องการที่เพิ่มขึ้นสำหรับระบบการสื่อสารที่มีความแข็งแกร่งและปลอดภัยเมื่อความแม่นยำและความน่าเชื่อถือเข้าสู่เวทีกลางเทคโนโลยีนี้มักจะกลายเป็นโซลูชันที่มุ่งไปสู่

การเปลี่ยนอุปกรณ์อิเล็กทรอนิกส์ส่วนบุคคล

ในภูมิทัศน์แบบไดนามิกของอุปกรณ์ส่วนตัว TCMT4100 ช่วยเพิ่มประสิทธิภาพของอุปกรณ์และความทนทานอย่างมากซึ่งจะช่วยเพิ่มความพึงพอใจของผู้บริโภคผลิตภัณฑ์เช่นคอมพิวเตอร์ส่วนบุคคลและสมุดบันทึกใช้ Optocoupler เพื่อจัดการกับเสียงไฟฟ้าอย่างมีประสิทธิภาพส่งผลให้การทำงานของอุปกรณ์ที่มั่นคงมันยกระดับการโต้ตอบแบบวันต่อวันอย่างประณีตโดยการลดโอกาสของความล้มเหลวของอุปกรณ์เนื่องจากการรบกวนทางแม่เหล็กไฟฟ้าเมื่อปฏิสัมพันธ์แบบดิจิตอลที่ไร้รอยต่อฝังอยู่ในวิถีชีวิตที่ทันสมัยมากขึ้นความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์จะมีผลโดยตรงต่อการมีส่วนร่วมและระดับความพึงพอใจ

นวัตกรรมทางอิเล็กทรอนิกส์ทางการแพทย์

ภายในอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ TCMT4100 เป็นเครื่องมือในการพัฒนาอุปกรณ์ที่ต้องการการสื่อสารข้อมูลที่แม่นยำและน่าเชื่อถือภายใต้เงื่อนไขความปลอดภัยที่เข้มงวดอุปกรณ์เช่นจอภาพผู้ป่วยและอุปกรณ์วินิจฉัยได้รับประโยชน์จากความสามารถในการแยกเสียงรบกวนที่เหนือกว่าทำให้มั่นใจได้ว่าการไหลของข้อมูลที่สอดคล้องและแม่นยำสิ่งนี้ก่อให้เกิดสภาพแวดล้อมที่ผู้เชี่ยวชาญด้านการดูแลสุขภาพสามารถขึ้นอยู่กับเครื่องมือทางเทคโนโลยีโดยไม่เสี่ยงต่อการประนีประนอมความสมบูรณ์ของข้อมูลผู้ป่วยหรือมาตรฐานความปลอดภัย

ความคืบหน้าในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

การเพิ่ม TCMT4100 ลงในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคนำประสิทธิภาพในการจัดการพลังงานซึ่งทำให้การหยุดทำงานของอุปกรณ์ลดลงสิ่งนี้สนับสนุนความปรารถนาของผู้บริโภคสำหรับอุปกรณ์ที่สมดุลประสิทธิภาพสูงด้วยการอนุรักษ์พลังงานสะท้อนให้เห็นถึงการเปลี่ยนแปลงทางสังคมไปสู่เทคโนโลยีที่ใส่ใจต่อสิ่งแวดล้อมโดยไม่สูญเสียคุณภาพในขณะที่ความคาดหวังพึ่งพาการแก้ปัญหาที่ชาญฉลาดและยั่งยืนอิทธิพลของเทคโนโลยีนี้จะยิ่งโดดเด่นมากขึ้น

ข้อมูลจำเพาะ TCMT4100

พิมพ์	พารามิเตอร์
ติดต่อชุบ	ดีบุก
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
จำนวนพิน	16
แรงดันรายละเอียดของนักสะสม	70V
จำนวนองค์ประกอบ	4
การบรรจุหีบห่อ	ตัดเทป (CT)
สถานะชิ้นส่วน	คล่องแคล่ว
รหัส ECCN	หู 99
แรงดันไฟฟ้า - DC จัดอันดับ	1.25V
แรงดันไฟฟ้า - แยก	3750VRMS
ประเภทเอาต์พุต	ทรานซิสเตอร์
การกระจายพลังงาน	250MW
ส่งต่อปัจจุบัน	60ma
ติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	16-soic (0.173, ความกว้าง 4.40 มม.)
น้ำหนัก	477.009076 มก.
อัตราส่วนการถ่ายโอนปัจจุบัน	50% @ 5ma
อุณหภูมิการทำงาน	-40 ° C ~ 100 ° C
ที่ตีพิมพ์	2552
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
คุณสมบัติเพิ่มเติม	UL ได้รับการอนุมัติแล้ว VDE ได้รับการอนุมัติ
การกระจายพลังงานสูงสุด	250MW
แรงดันเอาต์พุต	70V
จำนวนช่อง	4
ประเภทอินพุต	DC
แรงดันเอาต์พุตสูงสุด	70V
เอาต์พุตปัจจุบันต่อช่อง	50ma
เวลาตก (พิมพ์)	4.7 µs
Max Collector ปัจจุบัน	50ma
แรงดันไฟฟ้าย้อนกลับ	6V
อินพุตปัจจุบัน	50ma
เปิด / ปิดเวลา (typ)	6µs, 5µs
แรงดันย้อนกลับ (DC)	6V
ความสูง	1.9 มม.
ความกว้าง	4.4 มม.
การชุบแข็งของรังสี	เลขที่
นำฟรี	นำฟรี
เวลาขึ้น	3µs
แรงดันไฟฟ้าของตัวสะสม (VCEO)	70V
เวลาเพิ่มขึ้น / ตก (พิมพ์)	3µs / 4.7µs
กระแสอินพุตสูงสุด	60ma
อัตราส่วนการถ่ายโอนปัจจุบัน (สูงสุด)	600% @ 5ma
ความอิ่มตัวของ VCE (สูงสุด)	300mv
เครื่องหมายปัจจุบัน	100NA
ความยาว	10.4 มม.
ไปถึง SVHC	ไม่รู้จัก
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน

ทางเลือก TCMT4100

หมายเลขชิ้นส่วน	ผู้ผลิต	แพ็คเกจ / เคส	จำนวนพิน	จำนวนช่อง	แรงดันไฟฟ้า - แยก	อัตราส่วนการถ่ายโอนปัจจุบัน (สูงสุด)	อัตราส่วนการถ่ายโอนปัจจุบัน (ขั้นต่ำ)	แรงดันเอาต์พุตสูงสุด	แรงดันเอาต์พุต
TCMT4100T0	Vishay Semiconductor Opto Division	16-soic (0.173, ความกว้าง 4.40 มม.)	16	4	3750VRMS	600% @ 1ma	-	35 V	35 V
TCMT4600	Vishay Semiconductor Opto Division	16-soic (0.173, ความกว้าง 4.40 มม.)	16	4	3750VRMS	300% @ 5ma	80% @ 5ma	70 V	70 V
TCMT4106	Vishay Semiconductor Opto Division	16-soic (0.173, ความกว้าง 4.40 มม.)	16	4	3750VRMS	300% @ 5ma	100% @ 5ma	70 V	-
TCMD4000	Vishay Semiconductor Opto Division	16-soic (0.173, ความกว้าง 4.40 มม.)	16	4	3750VRMS	600% @ 5ma	50% @ 5ma	70 V	-

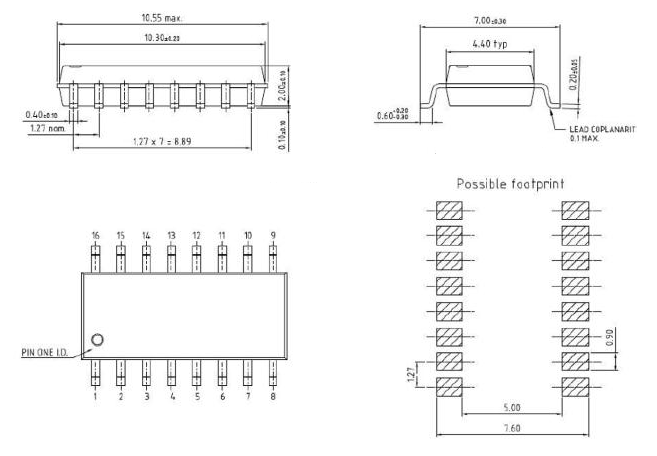

ขนาดของแพ็คเกจ TCMT4100
