บ้านบล็อกการเปรียบเทียบระหว่าง DB9 และ RS232
บน 28/12/2023

การเปรียบเทียบระหว่าง DB9 และ RS232

โปรโตคอลการสื่อสาร RS232 ที่สลับซับซ้อนและหลากหลายพร้อมกับการปรับใช้อย่างกว้างขวางคลี่คลายผ่านการผ่าอย่างเข้มงวดการสำรวจเข้าไปในหัวใจของ RS232 การสำรวจนี้ครอบคลุมถึงจริยธรรมการดำเนินงานของโปรโตคอลโครงสร้างการขนส่งข้อมูลและบรรทัดฐานเชิงตรรกะและแรงดันไฟฟ้าในขณะที่มันนำทางความซับซ้อนทางเทคนิคและการใช้งานจริงของตัวเชื่อมต่อ DB9การตีข่าวนี้ของการตรวจสอบอย่างละเอียดและแอปพลิเคชันช่วยชีวิตชีวิตสู่ความสำคัญของโปรโตคอลอินเทอร์เฟซที่น่าเคารพนับถือนี้ยืนยันความเกี่ยวข้องอย่างต่อเนื่องและความสามารถในการปรับตัวภายในระบบนิเวศเทคโนโลยีร่วมสมัยสัญลักษณ์ของการสื่อสารแบบอนุกรมคลาสสิกโปรโตคอล RS232 ในคอนเสิร์ตกับตัวเชื่อมต่อ DB9 เป็นการรวมตัวกันทางกายภาพซึ่งเป็นรากฐานของการแลกเปลี่ยนข้อมูลในตัวควบคุมอุตสาหกรรมเครื่องจักรเครือข่ายและอุปกรณ์พิเศษการแสดงออกนี้ผ่านการตรวจสอบที่เหมาะสมยิ่งได้เผยให้เห็นข้อดีและข้อ จำกัด ของ RS232 และ DB9 ทอผ้าอย่างประณีตด้วยความก้าวหน้าทางเทคโนโลยีที่ทันสมัยจึงเตรียมวิศวกรและ Mavens ทางเทคนิคด้วยความเข้าใจที่ลึกซึ้งและข้อมูลเชิงลึกที่สามารถดำเนินการได้

แคตตาล็อก

1. การวิเคราะห์เชิงลึกของโปรโตคอล RS232
2. การวิเคราะห์เชิงลึกของหลักการทำงานของ RS232
2.1 รูปแบบการส่งข้อมูล
2.2 ระดับตรรกะและมาตรฐานแรงดันไฟฟ้า
2.3 แอพพลิเคชั่นและอินเทอร์เฟซที่ทันสมัย
3. ข้อกำหนดทางเทคนิคและแอปพลิเคชัน DB9 Connector
4. แอปพลิเคชันและวิวัฒนาการของตัวเชื่อมต่อ DB9
5. คุณสมบัติการอัพเกรด DB9
6. ข้อดีและข้อ จำกัด ของ RS232 และ DB9
6.1 ข้อดีและข้อ จำกัด ของ RS232
6.2 ข้อดีและข้อ จำกัด ของ DB9
6.3 ตามข้างต้นลองเจาะลึกความแตกต่างระหว่าง RS232 และ DB9
7. การวิเคราะห์กรณีผู้ผลิต DB9: Tripp Lite
8. สรุป

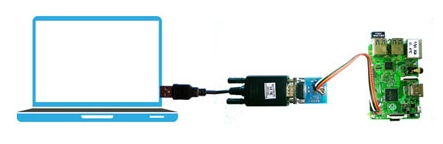

RS232 Working Principle
รูปที่ 1: หลักการทำงาน RS232

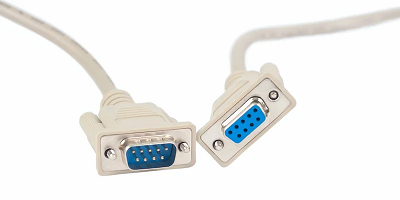

การวิเคราะห์เชิงลึกของโปรโตคอล RS232


โปรโตคอล RS232 ("RS" ย่อมาจากมาตรฐานที่แนะนำ) เป็นกรอบการสื่อสารอนุกรมที่ได้รับการยอมรับอย่างกว้างขวางที่เกี่ยวข้องกับอุปกรณ์ขั้วข้อมูล (DTE) และอุปกรณ์สื่อสารข้อมูล (DCE)ในการตั้งค่าทั่วไป DTE คือคอมพิวเตอร์และ DCE สามารถเป็นโมเด็มได้โปรโตคอลถูกทำให้เป็นทางการเป็นมาตรฐานอินเตอร์เฟสสำหรับการแลกเปลี่ยนอนุกรมของข้อมูลไบนารีระหว่างอุปกรณ์ทั้งสองประเภทนี้

ในการเปลี่ยนแปลงการดำเนินงานของ RS232, DTE (เช่นคอมพิวเตอร์) ส่งข้อมูลในรูปแบบอนุกรมไปยัง DCE เช่นเดียวกับโมเด็มภาพประกอบ DTE อาจส่งลำดับไบนารีเช่น "11011101" ไปยัง DCE ซึ่งอาจตอบกลับด้วยลำดับเช่น "11010101"การแลกเปลี่ยนนี้แสดงให้เห็นถึงการสื่อสารทวิภาคีที่อำนวยความสะดวกโดยมาตรฐาน RS232

RS232 สรุประดับแรงดันไฟฟ้าและมาตรฐานไฟฟ้าที่มีความสำคัญอย่างยิ่งต่อการแลกเปลี่ยนข้อมูลที่เชื่อถือได้และสอดคล้องกันมันกำหนดโหมดการทำงานและบิตการส่งระหว่าง DTE และ DCE เพื่อให้มั่นใจว่ากระบวนการสื่อสารที่มีโครงสร้างและมาตรฐานแม้ว่าแบบดั้งเดิมที่ใช้ในการส่งข้อมูลผ่านสายโทรศัพท์ แต่แอปพลิเคชันได้ขยายไปสู่สาขาต่าง ๆ ที่ต้องใช้การสื่อสารอนุกรมที่แข็งแกร่ง

โดยการทำความเข้าใจกับลักษณะทางไฟฟ้าที่เฉพาะเจาะจงเวลาสัญญาณและตัวเชื่อมต่อ pinout ที่ระบุโดย RS232 ผู้ใช้สามารถมั่นใจได้ว่าเข้ากันได้และประสิทธิภาพสำหรับอุปกรณ์การสื่อสารที่หลากหลายความเกี่ยวข้องที่ยั่งยืนในแอพพลิเคชั่นทางเทคนิคที่หลากหลายเน้นการปรับตัวของโปรโตคอลและบทบาทพื้นฐานในการสื่อสารข้อมูลอนุกรมความเข้าใจที่ลึกซึ้งยิ่งขึ้นของ RS232 เน้นความสำคัญและเป็นแนวทางในการใช้งานที่มีประสิทธิภาพในสถานการณ์การแลกเปลี่ยนข้อมูลต่างๆ

การวิเคราะห์เชิงลึกของหลักการทำงานของ rs232


โปรโตคอลการสื่อสาร RS232 ซึ่งเป็นแกนนำในขอบเขตของการสื่อสารแบบอนุกรมคอมพิวเตอร์พบว่ามีรากฐานมาจากความปรารถนาในการสื่อสารแบบอะซิงโครนัสแบบจุดต่อจุดมันแตกต่างจากลูกพี่ลูกน้องแบบซิงโครนัสในการที่จะหลีกเลี่ยงการพึ่งพาสัญญาณนาฬิกาภายนอกไปยังการเต้นรำของการส่งข้อมูลความเรียบง่ายนี้ปรับปรุงการเชื่อมต่อทำให้อุปกรณ์สามารถสนทนาได้ในอัตราที่แตกต่างกัน

รูปแบบการส่งข้อมูล


การตรวจสอบอย่างใกล้ชิดแสดงให้เห็นว่าแพ็คเก็ตข้อมูล RS232 ทั่วไปคลี่คลายลำดับเริ่มต้นด้วยบิตเริ่มต้นโดยปกติจะเป็น "0" ซึ่งเป็นการประกาศการโจมตีของเฟรมข้อมูลสิ่งต่อไปนี้คือบิตข้อมูล, รหัส ASCII 7 บิตตามอัตภาพ, ผู้ถือข้อความจริงยกตัวอย่างเช่นอักขระ "A" (ASCII Code 65) ซึ่งในไบนารี dons หน้ากากของ 1000001 มั่นใจได้ถึงความสมบูรณ์ของการส่งสัญญาณนี้คือบิตพาริตี้, Sentinel ต่อข้อผิดพลาด, ปรับได้เป็นคี่, แม้หรือขาดหายไปขบวนสรุปด้วยบิตหยุดสัญญาณ 1, 1.5 หรือ 2 บิตทำเครื่องหมายปลายทางของเฟรมข้อมูล

ระดับตรรกะและมาตรฐานแรงดันไฟฟ้า


ระดับตรรกะของอินเทอร์เฟซ RS232 ซึ่งแบ่งเขตตามค่าแรงดันไฟฟ้าพูดภาษาไบนารีของเสียงสูงและต่ำสถานะว่าง, ตรรกะ "1", วนเวียนอยู่ระหว่าง -5V และ -15V ในขณะที่สถานะที่ใช้งานอยู่ตรรกะ "0" อ้างว่ามี +5V ถึง +15Vในช่วงเวลาที่เงียบสงบของการสื่อสารอินเทอร์เฟซ RS232 ใช้ตรรกะ "1" สถานะ - แรงดันลบ - ดังนั้นจึงอธิบายถึงการลดลงและการไหลของการสื่อสาร

แอพพลิเคชั่นและอินเทอร์เฟซที่ทันสมัย


ในยุคที่ถูกครอบงำโดย USB และท่อร้อยสายความเร็วสูงอื่น ๆ RS232 เป็นรากฐานของระบบควบคุมอุตสาหกรรมอย่างต่อเนื่องฮาร์ดแวร์เครือข่ายและเครื่องมือพิเศษความเกี่ยวข้องที่ยั่งยืนไม่เพียง แต่ในแอปพลิเคชันมรดกเท่านั้น แต่ยังรวมถึงการเชื่อมโยงอดีตกับปัจจุบันRS232 เป็นตัวแปลง USB ฟื้นฟูอุปกรณ์เก่าแก่ทำให้การสนทนาของพวกเขากับอินเทอร์เฟซคอมพิวเตอร์ร่วมสมัยยังคงไม่มีข้อ จำกัด

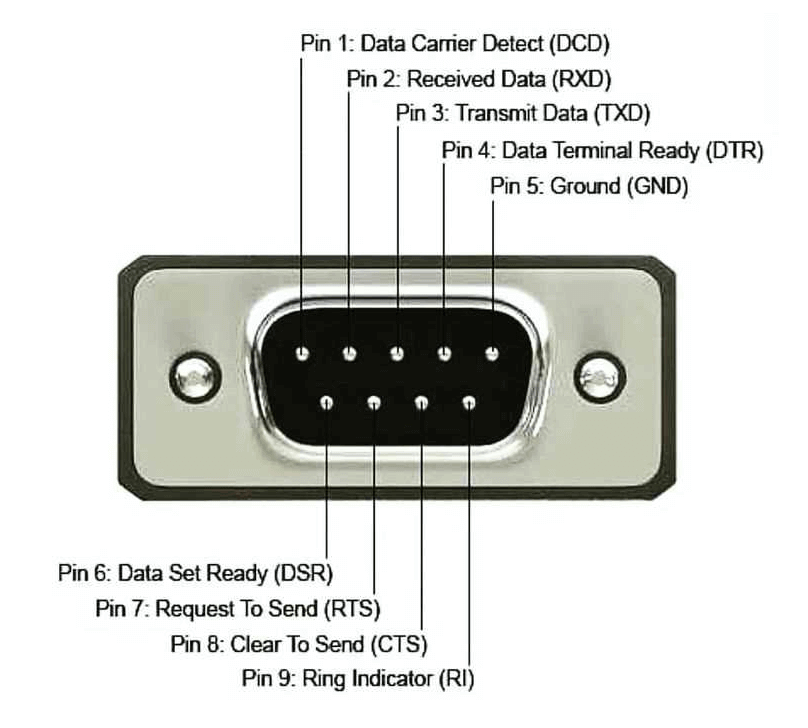

ข้อกำหนดทางเทคนิคและแอปพลิเคชัน DB9 Connector


ขอบเขตหลักของตัวเชื่อมต่อ DB9 ซึ่งตั้งอยู่ภายในวงจรที่ซับซ้อนของคอมพิวเตอร์ส่วนบุคคลอุปกรณ์เฝ้าระวังและเครือข่ายระบบการสื่อสารและเซิร์ฟเวอร์ที่กว้างใหญ่คือการเสริมการสื่อสารแบบอนุกรมตัวเชื่อมต่อเหล่านี้ซึ่งยึดติดกับมาตรฐานอินเตอร์เฟส RS-232 ผ่านพอร์ตอนุกรมเป็นซิมโฟนีของการถ่ายโอนข้อมูลระหว่างอุปกรณ์ในวันที่ไม่หยุดยั้ง DB9 เป็นฮีโร่ที่ไม่ได้รับการร้องในยุคที่ถูกครอบงำโดยหนูคีย์บอร์ดโมเด็มและอุปกรณ์ต่อพ่วงมากมายถึงกระนั้นแม้ในขณะที่กระแสของ USB และอินเทอร์เฟซที่ซับซ้อนอื่น ๆ ก็เพิ่มขึ้น แต่การแพร่หลายของ DB9 ก็ลดลงอย่างต่อเนื่อง แต่ก็ยังคงยึดมั่นในภาคธุรกิจเฉพาะด้านของระบบควบคุมอุตสาหกรรมเครื่องมือทางวิทยาศาสตร์และฮาร์ดแวร์เครือข่ายซอกเหล่านี้ยึดมั่น DB9 สำหรับความสามารถที่แข็งแกร่งและยั่งยืนสำหรับการแลกเปลี่ยนข้อมูลความเร็วต่ำระยะยาวระยะยาว

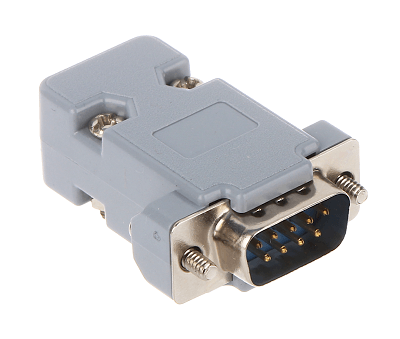

DB9 Connector
รูปที่ 2: ตัวเชื่อมต่อ DB9

แนวโน้มและความท้าทายในปัจจุบันแกว่งไปด้วยวิวัฒนาการอย่างไม่หยุดยั้งของเทคโนโลยีการสื่อสารที่ทันสมัยตัวเชื่อมต่อ DB9 ที่มีชื่อเสียงครั้งหนึ่งเคยถูกบดบังด้วยความเร็วพราวของ USB, HDMI และโคตรของพวกเขาเป็นพยานในการปรากฏตัวในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคอย่างไรก็ตามในเวทีที่เข้มงวดของอุตสาหกรรมการบินและอวกาศและการใช้งานทางทหาร DB9 ยังคงเป็นที่เคารพนับถือในด้านความมั่นคงและความน่าเชื่อถือที่ไม่เปลี่ยนแปลงในฐานะที่เป็นเทคโนโลยีใหม่ที่กำลังเติบโตและท้าทายสิ่งเก่าผู้ที่ได้รับในมรดกของตัวเชื่อมต่อ DB9 ไม่ได้ใช้งานพวกเขากำลังสร้างเส้นทางอย่างแข็งขันไปยังเทคโนโลยีอินเตอร์เฟสที่ทันสมัยที่มีความน่าเชื่อถือและความเข้ากันได้ที่ผ่านการทดสอบตามเวลาที่ DB9 เป็นที่รู้จักกันดีเพื่อให้มั่นใจว่าตัวเชื่อมต่อที่น่าเคารพนับถือนี้ยังคงมีสถานที่ในภูมิทัศน์ดิจิตอลที่พัฒนาอย่างรวดเร็ว

แอปพลิเคชันและวิวัฒนาการของตัวเชื่อมต่อ DB9


ตัวเชื่อมต่อ DB9 ซึ่งเป็นองค์ประกอบสำคัญครั้งหนึ่งเคยเชื่อมโยงอาณาจักรของคอมพิวเตอร์และเซิร์ฟเวอร์ส่วนบุคคลโดยเฉพาะอย่างยิ่งที่เติบโตในเวทีอุปกรณ์ต่อพ่วงแบบอนุกง - คีย์บอร์ดหนูและจอยสติ๊กในขณะที่เทคโนโลยียังคงดำเนินต่อไปอินเทอร์เฟซที่ทันสมัยเช่น USB, PS/2 และ Firewire จะค่อยๆเกิน DB9 โบราณเป็นข้อดีสำหรับการส่งข้อมูลและการเชื่อมต่ออุปกรณ์การขึ้นครองตำแหน่งของพวกเขาซึ่งทำเครื่องหมายด้วยอัตราการถ่ายโอนข้อมูล Swifter และประสบการณ์ผู้ใช้ที่มีความคล่องตัวลดการปรากฏตัวของ DB9 ในอุปกรณ์ใหม่

Application and Evolution of DB9 Connector
รูปที่ 3: แอปพลิเคชันและวิวัฒนาการของตัวเชื่อมต่อ DB9

ท่ามกลางวิวัฒนาการอย่างไม่หยุดยั้งนี้ป้อมปราการของ DB9 Connector ยังคงไม่ยอมแพ้ในโดเมนอุตสาหกรรมการสื่อสารและการวิจัยทางวิทยาศาสตร์ที่ได้รับการคัดเลือกประสิทธิภาพและความเข้ากันได้ที่มั่นคงของมันทำให้เกิดสถานการณ์ที่เรียกร้องความเสถียรของการส่งข้อมูลที่ไม่ได้รับการยอมรับและพยักหน้ารับความสามัคคีพิจารณาอาณาจักรของระบบอัตโนมัติอุตสาหกรรมอุปกรณ์การแพทย์และความต้องการที่เข้มงวดของการบินและอวกาศ - ที่นี่ DB9 ไม่เพียง แต่มีชีวิตรอด แต่มักจะเป็นตัวเลือกที่ต้องการ

อันที่จริงการแพร่กระจายของอินเทอร์เฟซขั้นสูงได้ทำให้การแพร่หลายของ DB9 ลดลงในขณะที่ภูมิทัศน์ทางเทคโนโลยียังคงแปรเปลี่ยนและข้อกำหนดที่หลากหลายเราอาจคาดการณ์ว่าจะมีการปรับตัวและนวัตกรรมสำหรับ DB9 เพื่อให้มั่นใจว่ามันเข้ากันได้กับความสามารถในอนาคต

DB9 อัพเกรด funktionen

การออกแบบโครงสร้างของ DB9 สมควรได้รับความสนใจเป็นพิเศษ: การรวมกันของฝาครอบขึ้นรูปและ thumbscrews ทำให้มั่นใจได้ว่าพอดีพวกเขาเป็นร่มป้องกันต่อฝุ่นและการรบกวนทางแม่เหล็กไฟฟ้าซึ่งจะเป็นการเพิ่มชีวิตและความเสถียรของอุปกรณ์ในขณะเดียวกันการออกแบบวิธีการผ่านของหมุดทั้งเก้านั้นทำให้พิธีเชื่อมต่อง่ายขึ้นในขณะที่มั่นใจว่าการส่งสัญญาณที่แข็งแกร่งและมีประสิทธิภาพเพื่อตอบสนองความต้องการการสื่อสารความเร็วสูง

DB9 Upgrade Features
รูปที่ 4: คุณสมบัติการอัพเกรด DB9

ความสามารถรอบตัวของการป้องกันการเชื่อมต่อเป็นอีกจุดหนึ่ง: การกำหนดค่าอนุกรม 9 พินนั้นเข้ากันได้กับขั้วข้อมูลและอุปกรณ์สื่อสารที่หลากหลายนอกจากนี้ยังเป็นแชมป์การสลับฉากและการบำรุงรักษาแบบแยกส่วนการอัพเกรดระบบและการวินิจฉัยเพรียวลมธรรมชาติที่ย้อนกลับได้ของตัวเชื่อมต่อ DB9 ช่วยเพิ่มความสามารถในการใช้งานได้ดียิ่งขึ้นโดยนำเสนอโซลูชั่นการเชื่อมต่อที่ยืดหยุ่นเพื่อรองรับอุปกรณ์และข้อ จำกัด ด้านสิ่งแวดล้อม

สุดท้ายเทคโนโลยีการปราบปรามไฟกระชาก-การใช้กลไกไดโอดหิมะถล่มความเร็วสูง-ความสะดวกสบายที่เชื่อมต่อกับอุปกรณ์กับแรงดันไฟฟ้าชั่วคราวซึ่งช่วยเพิ่มความอดทนและความน่าเชื่อถือโดยรวมของระบบอย่างมีนัยสำคัญวิศวกรรมที่มีน้ำใจเช่นนี้ไม่เพียง แต่ปกป้องอุปกรณ์เท่านั้น แต่ยังเน้นย้ำถึงมรดกที่ยั่งยืนของ DB9 ในยุคที่เต็มไปด้วยทางเลือก

ข้อดีและข้อ จำกัด ของ RS232 และ DB9


ข้อดีและข้อ จำกัด ของ RS232


การออกแบบอินเตอร์เฟสที่ขยาย:

อินเทอร์เฟซ RS232 ที่มีการออกแบบที่ไม่น่าเชื่อ แต่มีความแข็งแกร่งมันกลายเป็นโซลูชันการสื่อสารที่แข็งแกร่งในอุปกรณ์ดั้งเดิมที่หลากหลายได้รับการยกย่องอย่างกว้างขวางทั้งในภาคอุตสาหกรรมและเชิงพาณิชย์

ความสามารถในการส่งผ่านทางไกล:

ภายใต้การกำหนดค่าของอัตราการรับเสียงเล็กน้อยความกล้าหาญของ RS232 คลี่ออกซึ่งรองรับการส่งสัญญาณขยายได้สูงถึง 50 ฟุตความสามารถนี้เป็นประโยชน์อย่างยิ่งสำหรับการสื่อสารอุปกรณ์อวกาศที่แผ่กิ่งก้านสาขา

Advantages and Limitations of RS232
รูปที่ 5: ข้อดีและข้อ จำกัด ของ RS232

ประสิทธิภาพการต่อต้านเสียงรบกวนที่ดีที่สุด:

ผ่านการปรับแต่งวงจรที่พิถีพิถันและเทคนิคการต่อสายดินที่ซับซ้อนอินเตอร์เฟส RS232 จะยกระดับความเที่ยงตรงของสัญญาณมันช่วยให้ความต้านทานต่อเสียงดังขึ้นพร้อมกันซึ่งจะช่วยเพิ่มความเสถียรในการส่งผ่านโดยรวม

ต้นทุน-ประสิทธิผลและความเข้ากันได้:

ต้นทุนการผลิตและการบำรุงรักษายังคงอยู่ในระดับต่ำ แต่ความสามารถในการปรับตัวของอินเทอร์เฟซก็สูงขึ้นมันรวมเข้ากับตัวแปลงที่มีประสิทธิภาพเชื่อมโยงเทคโนโลยีที่มีอยู่และอินเทอร์เฟซที่กำลังขยายตัวเหมือน USB และอีเธอร์เน็ตsymbiosis นี้ช่วยให้มั่นใจได้ถึงความเกี่ยวข้องและประสิทธิภาพทางเศรษฐกิจในอุปกรณ์ร่วมสมัย

ความจำเพาะขอบเขตการสื่อสาร:

ขอบเขตแอปพลิเคชันภายในการสื่อสารระหว่างระบบจะถูกกำหนดด้วยความแม่นยำมันกำหนดขอบเขตที่ชัดเจนโดยเฉพาะอย่างยิ่งเกี่ยวกับการแลกเปลี่ยนข้อมูลระดับชิปหรือระดับสูงเพื่อให้มั่นใจว่าการสื่อสารที่ตรงเป้าหมายและมีประสิทธิภาพ

ความสมดุลระหว่างระยะทางและความเร็ว:

ดุลยภาพได้รับการดูแลอย่างพิถีพิถันเมื่อความเร็วในการส่งผ่านขึ้นไปการเน้นแบบขนานจะถูกวางไว้บนความสมบูรณ์และประสิทธิภาพของการแลกเปลี่ยนระยะสั้นการส่งสัญญาณทางไกลความเร็วสูงได้รับการปรับปรุงทางเทคนิคสะท้อนให้เห็นถึงความมุ่งมั่นต่อประสิทธิภาพที่สมดุล

การออกแบบตัวรับส่งสัญญาณแบบบูรณาการ:

ยุคของชิปตัวรับส่งสัญญาณแยกต่างหากจางหายไปสู่ความล้าสมัยการมีเพศสัมพันธ์ที่ทันสมัยของอินเตอร์เฟส RS232 espouse การรวมกันลดต้นทุนเสริมในขณะที่เพิ่มประสิทธิภาพของระบบและความน่าเชื่อถือ

ความยืดหยุ่นของโหมด:

แม้ว่าจะมีข้อ จำกัด แบบดั้งเดิมโดยเฉพาะอย่างยิ่งในสถานการณ์ต้นแบบหลาย ๆ ครั้งเดียว แต่การปรับปรุงร่วมสมัยทำให้โหมดการสื่อสารที่รองรับการขยายตัวนี้ขยายการบังคับใช้และความยืดหยุ่นของอินเทอร์เฟซ

ข้อดีและข้อ จำกัด ของ DB9


การส่งแบบกำหนดเอง 9 พิน:

โซลูชันการส่งผ่านแบบกำหนดเอง 9 พินของ DB9 อินเทอร์เฟซจะเปิดพาโนรามาของความยืดหยุ่นและการปรับแต่งมันตอบสนองต่อความต้องการด้านการสื่อสารที่เฉพาะเจาะจงแสดงให้เห็นถึงความเก่งกาจ

ข้อได้เปรียบความยาวสายเคเบิล:

DB9 โดดเด่นโดยเฉพาะอย่างยิ่งเมื่อ juxtaposed กับคู่ที่ทันสมัยเช่น USBรองรับความยาวสายเคเบิลที่ขยายซึ่งเป็นคุณสมบัติที่สำคัญในสถานการณ์อุตสาหกรรมมากมาย

Advantages and Limitations of DB9
รูปที่ 6: ข้อดีและข้อ จำกัด ของ DB9

ความเข้ากันได้ของการแปลงอุปกรณ์เก่า:

มีตัวเลือกการแปลงสำหรับอุปกรณ์ดั้งเดิมสิ่งนี้ทำให้มั่นใจได้ว่าการเปลี่ยนแปลงอย่างราบรื่นและนำกลับมาใช้ใหม่เมื่อเผชิญกับวิวัฒนาการทางเทคโนโลยีโดยเน้นความยั่งยืนและความต่อเนื่อง

การออกแบบขั้วต่ออวกาศที่ปรับให้เหมาะสม:

การออกแบบร่วมสมัยกล่าวถึงความใหญ่โตของขั้วต่อ DB9 แบบดั้งเดิมพวกเขาเป็นแชมป์ที่มีขนาดกะทัดรัดรูปร่างที่ใช้งานง่ายและสภาพแวดล้อมที่รองรับที่พื้นที่มีพื้นที่พรีเมี่ยม

ปรับปรุงการป้องกันพิน:

ตอนนี้ตัวเชื่อมต่อมีความแข็งแกร่งและสร้างขึ้นจากวัสดุที่แข็งแรงกว่าวิวัฒนาการนี้ช่วยลดความเสี่ยงของหมุดที่สัมผัสซึ่งจะขยายอายุการใช้งานของอินเทอร์เฟซ

ปรับปรุงความเร็วในการส่ง:

แม้จะมีความเชื่องช้าในอดีตโดยเฉพาะอย่างยิ่งสายเคเบิลที่ยาว แต่ตอนนี้ DB9 ยังมีอัตราการส่งที่ดีขึ้นความก้าวหน้าในคุณภาพของสายเคเบิลและเทคโนโลยีการขยายสัญญาณมีบทบาทสำคัญในการเปลี่ยนแปลงนี้

ขึ้นอยู่กับข้างต้นลองเจาะลึกความแตกต่างระหว่าง RS232 และ DB9


ในขอบเขตของการสื่อสารแบบอนุกรมอินเตอร์เฟส RS232 และตัวเชื่อมต่อ DB9 นั้นพบได้อย่างแพร่หลาย แต่พวกเขาก็มีบทบาทที่แตกต่างกันอย่างชัดเจนRS232 เป็นมาตรฐานที่ครอบคลุมซึ่งอธิบายคุณสมบัติทางไฟฟ้าของการแลกเปลี่ยนข้อมูลแบบอนุกรมรวมถึงแง่มุมต่าง ๆ เช่นระดับแรงดันไฟฟ้าสัญญาณเวลาบิตและอัตราการถ่ายโอนข้อมูลซึ่งเป็นการรวมกันของข้อกำหนดสำหรับการสื่อสารอุปกรณ์ที่ไร้รอยต่อในทางตรงกันข้าม DB9 นั้นพอดีกับมาตรฐานที่กว้างนี้เป็นเพียงเอนทิตีทางกายภาพซึ่งเป็นตัวเชื่อมต่อ D-type ควง 9 พินรูปแบบขนาดกะทัดรัดและจำนวนพินที่เพียงพอทำให้มันเป็นตัวเชื่อมต่อที่ต้องการในกรอบ RS232 โดยเฉพาะอย่างยิ่งในการเชื่อมโยงพีซีและอุปกรณ์ต่อพ่วง

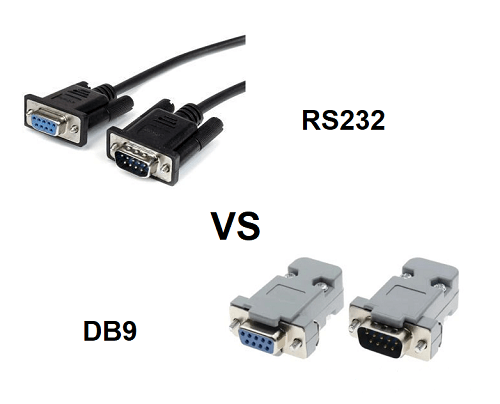

Differences Between DB9 and RS232
รูปที่ 7: ความแตกต่างระหว่าง DB9 และ RS232

ขอบเขตของ RS232 ไม่ได้ จำกัด อยู่ที่ตัวเชื่อมต่อประเภทเดียวความต้องการแอปพลิเคชันที่หลากหลายได้เห็น RS232 ดำเนินการผ่านอาร์เรย์ของตัวเชื่อมต่อรวมถึงตัวแปร DB25 25 พินที่แพร่หลายครั้งหนึ่งการเข้าใจความแตกต่างเหล่านี้เป็นสิ่งจำเป็นวิศวกรมักจะนำทางเขาวงกตของการสร้างความมั่นใจว่าข้อกำหนดทางไฟฟ้าของ RS232 เชื่อมโยงกับการออกแบบทางกายภาพของ DB9 หรืออินเทอร์เฟซทางเลือกในระหว่างการออกแบบและการแก้ไขปัญหาเฟสในขณะที่ความชุกของ DB9 ในแอพพลิเคชั่น RS232 นั้นโดดเด่น แต่ความเหมาะสมของประเภทตัวเชื่อมต่ออาจส่งผลกระทบอย่างมีนัยสำคัญกับบริบทด้านสิ่งแวดล้อมหรืออุปกรณ์เฉพาะการบานพับตามข้อกำหนดของอุปกรณ์ที่ซับซ้อนและการสื่อสารที่ซับซ้อนความเข้าใจที่เหมาะสมเช่นนี้เสริมสร้างความมั่นคงและประสิทธิภาพของการสื่อสารแบบอนุกรม

การวิเคราะห์กรณีผู้ผลิต DB9: Tripp Lite

Tripp Lite ไททันที่น่าเคารพนับถือในโซลูชั่นการเชื่อมต่อสำหรับการคำนวณและอุปกรณ์เครือข่ายมีวิถีการเคลื่อนที่ 95 ปีที่หลากหลายมีชื่อเสียงในด้านคุณภาพที่เหนือกว่าในเครือข่ายที่กว้างขวางของสำนักงานและพันธมิตรระดับโลกวิวัฒนาการของ บริษัท สะท้อนความก้าวหน้าทางเทคโนโลยีในการเชื่อมต่อข้อเสนอที่หลากหลายมีตั้งแต่ตัวเชื่อมต่อ DB9 ที่มีความสามารถสูงและอินเทอร์เฟซ USB ไปจนถึงอุปกรณ์เครือข่ายและอุปกรณ์ป้องกันพลังงานการปฏิบัติตามมาตรฐานคุณภาพที่เข้มงวดในการออกแบบและการผลิตตอกย้ำความมุ่งมั่นของพวกเขาในมาตรฐานชั้นนำของอุตสาหกรรม

DB9 Case Analysis
รูปที่ 8: การวิเคราะห์กรณี DB9

นวัตกรรมเป็นจุดเด่นของ Tripp Lite ด้วยความแข็งแรงของการวิจัยและพัฒนาอย่างต่อเนื่องทำให้เกิดความก้าวหน้าในการเชื่อมต่ออย่างต่อเนื่องโดยเฉพาะอย่างยิ่งที่เห็นได้ชัดเจนในการจู่โจมล่าสุดของพวกเขาในโซลูชั่นการส่งข้อมูลความเร็วสูง-สำคัญสำหรับโดเมนที่กำลังขยายตัวเช่นข้อมูลขนาดใหญ่และการประมวลผลแบบคลาวด์นอกจากนี้จริยธรรมของ บริษัท ดังก้องด้วยความยั่งยืนจุดหมุนรอบตัวไปยังวัสดุที่เป็นมิตรกับสิ่งแวดล้อมและการออกแบบที่ประหยัดพลังงานไม่เพียง แต่สะท้อนให้เห็นถึงแนวโน้ม แต่เป็นความเข้าใจที่ลึกซึ้งของพัลส์ตลาดและการอุทิศตนเพื่อการปฏิบัติที่มุ่งเน้นในอนาคต

สรุปแล้ว


เทพนิยายที่ยั่งยืนของโปรโตคอล RS232 และตัวเชื่อมต่อ DB9 ซึ่งครอบคลุมหลายทศวรรษเป็นหนึ่งในการสนับสนุนการสื่อสารที่สำคัญในภาคต่างๆแม้จะมีการเกิดขึ้นอย่างรวดเร็วของ USB และอินเทอร์เฟซร่วมสมัยอื่น ๆ แต่ก็มีประวัติที่พิสูจน์แล้วเกี่ยวกับความน่าเชื่อถือความเข้ากันได้และความคุ้มค่าในขณะที่ผ้าม่านเทคโนโลยีวิวัฒนาการเช่นกันการประยุกต์ใช้ RS232 และ DB9, morphing และการเสริมสร้างการประกบกับความเป็นไปได้ของกระบวนทัศน์การสื่อสารที่ทันสมัยวาทกรรมนี้อุดมไปด้วยการวิเคราะห์และประเมินผลช่างเทคนิคอาวุธด้วยความเข้าใจที่ลึกซึ้งยิ่งขึ้นและการประเมินที่สำคัญของเครื่องมือที่ยั่งยืน แต่มีพลวัตเหล่านี้เสริมสร้างความท้าทายของภูมิทัศน์การสื่อสารในปัจจุบันและอนาคต

คำถามที่พบบ่อย [คำถามที่พบบ่อย]


1. RS232 ทำงานอย่างไร?


โปรโตคอลการสื่อสาร RS232 ซึ่งเป็นแกนนำในขอบเขตของการสื่อสารแบบอนุกรมคอมพิวเตอร์พบว่ามีรากฐานมาจากความปรารถนาในการสื่อสารแบบอะซิงโครนัสแบบจุดต่อจุดมันแตกต่างจากลูกพี่ลูกน้องแบบซิงโครนัสในการที่จะหลีกเลี่ยงการพึ่งพาสัญญาณนาฬิกาภายนอกไปยังการเต้นรำของการส่งข้อมูลความเรียบง่ายนี้ปรับปรุงการเชื่อมต่อทำให้อุปกรณ์สามารถสนทนาได้ในอัตราที่แตกต่างกัน

2. คุณสมบัติการอัพเกรดของ DB9 คืออะไร?


การออกแบบโครงสร้างของ DB9 สมควรได้รับความสนใจเป็นพิเศษ: การรวมกันของฝาครอบขึ้นรูปและ thumbscrews ทำให้มั่นใจได้ว่าพอดีพวกเขาเป็นร่มป้องกันต่อฝุ่นและการรบกวนทางแม่เหล็กไฟฟ้าซึ่งจะเป็นการเพิ่มชีวิตและความเสถียรของอุปกรณ์ในขณะเดียวกันการออกแบบวิธีการผ่านของหมุดทั้งเก้านั้นทำให้พิธีเชื่อมต่อง่ายขึ้นในขณะที่มั่นใจว่าการส่งสัญญาณที่แข็งแกร่งและมีประสิทธิภาพเพื่อตอบสนองความต้องการการสื่อสารความเร็วสูง

ความสามารถรอบตัวของการป้องกันการเชื่อมต่อเป็นอีกจุดหนึ่ง: การกำหนดค่าอนุกรม 9 พินนั้นเข้ากันได้กับขั้วข้อมูลและอุปกรณ์สื่อสารที่หลากหลายนอกจากนี้ยังเป็นแชมป์การสลับฉากและการบำรุงรักษาแบบแยกส่วนการอัพเกรดระบบและการวินิจฉัยเพรียวลมธรรมชาติที่ย้อนกลับได้ของตัวเชื่อมต่อ DB9 ช่วยเพิ่มความสามารถในการใช้งานได้ดียิ่งขึ้นโดยนำเสนอโซลูชั่นการเชื่อมต่อที่ยืดหยุ่นเพื่อรองรับอุปกรณ์และข้อ จำกัด ด้านสิ่งแวดล้อม

3. ข้อดีของ RS232 คืออะไร?


การออกแบบอินเตอร์เฟสที่ขยาย:

อินเทอร์เฟซ RS232 ที่มีการออกแบบที่ไม่น่าเชื่อ แต่มีความแข็งแกร่งมันกลายเป็นโซลูชันการสื่อสารที่แข็งแกร่งในอุปกรณ์ดั้งเดิมที่หลากหลายได้รับการยกย่องอย่างกว้างขวางทั้งในภาคอุตสาหกรรมและเชิงพาณิชย์

ความสามารถในการส่งผ่านทางไกล:


ภายใต้การกำหนดค่าของอัตราการรับเสียงเล็กน้อยความกล้าหาญของ RS232 คลี่ออกซึ่งรองรับการส่งสัญญาณขยายได้สูงถึง 50 ฟุตความสามารถนี้เป็นประโยชน์อย่างยิ่งสำหรับการสื่อสารอุปกรณ์อวกาศที่แผ่กิ่งก้านสาขา

4. ข้อดีของ DB9 คืออะไร?


การส่งแบบกำหนดเอง 9 พิน:

โซลูชันการส่งผ่านแบบกำหนดเอง 9 พินของ DB9 อินเทอร์เฟซจะเปิดพาโนรามาของความยืดหยุ่นและการปรับแต่งมันตอบสนองต่อความต้องการด้านการสื่อสารที่เฉพาะเจาะจงแสดงให้เห็นถึงความเก่งกาจ

ข้อได้เปรียบความยาวสายเคเบิล:

DB9 โดดเด่นโดยเฉพาะอย่างยิ่งเมื่อ juxtaposed กับคู่ที่ทันสมัยเช่น USBรองรับความยาวสายเคเบิลที่ขยายซึ่งเป็นคุณสมบัติที่สำคัญในสถานการณ์อุตสาหกรรมมากมาย

5. อินเทอร์เฟซ RS232 คืออะไร?


อินเทอร์เฟซ RS232 เป็นไปตามมาตรฐานอินเตอร์เฟสการสื่อสารข้อมูลแบบอนุกรมที่จัดตั้งขึ้นโดย Electronic Industries Alliance (EIA)หมายเลขเดิมคือ EIA-RS-232 (เรียกว่า 232, RS232)ใช้กันอย่างแพร่หลายสำหรับการเชื่อมต่ออุปกรณ์ต่อพ่วงแบบอนุกรมคอมพิวเตอร์การเชื่อมต่อสายเคเบิลและเครื่องจักรลักษณะทางไฟฟ้าฟังก์ชั่นสัญญาณและกระบวนการส่งสัญญาณ
