ประเภทตัวเชื่อมต่อไฟเบอร์: SC vs LC กับ FC กับ MTP กับ MPO

ตัวเชื่อมต่อไฟเบอร์ออปติกช่วยสายเคเบิลไฟเบอร์เชื่อมโยงเพื่อให้สัญญาณแสงสามารถเคลื่อนที่ผ่านได้อย่างชัดเจนในคู่มือนี้คุณจะได้รับการแยกย่อยอย่างง่าย ๆ ของสิ่งที่ขั้วต่อเหล่านี้ทำวิธีการทำงานประเภทต่าง ๆ ออกไปที่นั่นคุณลักษณะใดที่จะมองหาที่ซึ่งพวกเขาใช้กันทั่วไปข้อดีและข้อเสียของแต่ละคนวิธีการเลือกที่เหมาะสมและเคล็ดลับสำหรับการตั้งค่าและทำให้พวกเขาอยู่ในสภาพดี

แคตตาล็อก

รูปที่ 1. ตัวเชื่อมต่อไฟเบอร์ออปติกในชั้นวางข้อมูล

ภาพรวมของตัวเชื่อมต่อใยแก้วนำแสง

ตัวเชื่อมต่อไฟเบอร์ออปติกเป็นชิ้นส่วนเล็ก ๆ ที่ให้สายเคเบิลไฟเบอร์สองสายเชื่อมโยงกันเพื่อให้สัญญาณแสงสามารถย้ายจากปลายด้านหนึ่งไปอีกด้านหนึ่งพวกเขาอาจไม่ได้เป็นเรื่องใหญ่ แต่พวกเขามีบทบาทอย่างมากในการรักษาอินเทอร์เน็ตการโทรวิดีโอและการเชื่อมต่อข้อมูลอื่น ๆ อย่างรวดเร็วและชัดเจนภายในตัวเชื่อมต่อแต่ละตัวเป็นแขนเสื้อเล็ก ๆ ที่ถือเส้นใยในตำแหน่งที่ถูกต้องดังนั้นสัญญาณไฟจะผ่านอย่างหมดจดโดยไม่ถูกบล็อกหรือกระจัดกระจาย

คุณจะเห็นประเภทที่แตกต่างกันขึ้นอยู่กับว่าพวกเขาใช้งานที่ไหนบางคนถูกสร้างขึ้นเพื่อให้พอดีกับจุดที่แน่นหนาเช่นชั้นวางเซิร์ฟเวอร์ในขณะที่บางคนถูกสร้างขึ้นเพื่อล็อคไว้ในสถานที่แม้ว่าจะมีการเคลื่อนไหวหรือการสั่นสะเทือนวิธีที่พวกเขาเชื่อมต่อก็มีความสำคัญเช่นกันบางคนเข้ามาคนอื่นบิดหรือสกรูและนั่นอาจส่งผลต่อความรู้สึกของการตั้งค่าที่รวดเร็วหรือปลอดภัย

ตัวเชื่อมต่อใยแก้วนำแสงทำงานอย่างไร

ตัวเชื่อมต่อไฟเบอร์ออปติกทำงานได้อย่างแม่นยำโดยจัดแนวแกนแก้วของสายไฟเบอร์สองสายเพื่อให้สัญญาณแสงสามารถผ่านจากที่หนึ่งไปยังอีกที่หนึ่งโดยมีการสูญเสียน้อยที่สุดตัวเชื่อมต่อแต่ละตัวใช้ปลอกโลหะเซรามิกเพื่อยึดเส้นใยไว้และเก็บไว้เป็นศูนย์กลางเมื่อเชื่อมต่อสองตัวเข้าร่วมปลายของพวกเขาใกล้พอที่แสงจะเดินทางผ่านได้อย่างราบรื่น

ตัวเชื่อมต่อได้รับการออกแบบทางวิศวกรรมให้ยึดเส้นใยให้แน่นมักใช้กลไกการโหลดสปริงบางประเภทผลักเข้าไปบางส่วนบิดหรือสกรูขึ้นอยู่กับการออกแบบตัวเชื่อมต่อแบบหลายเส้นใยเช่น MTP หรือ MPO จัดแนวเส้นใยหลายเส้นในครั้งเดียวในขั้นตอนเดียว

ประเภทของตัวเชื่อมต่อใยแก้วนำแสง

ตัวเชื่อมต่อ LC

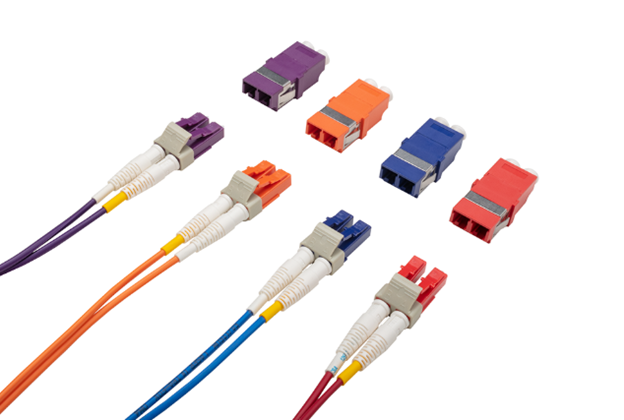

รูปที่ 2. LC (ตัวเชื่อมต่อ Lucent)

ตัวเชื่อมต่อ LC เป็นตัวเลือกไปสู่เมื่อคุณอยู่ในอวกาศด้วยแฟคเตอร์ฟอร์มเล็ก ๆ ของพวกเขาและสลักแบบดึงพวกเขาจึงเหมาะสำหรับชั้นวางและแผงที่มีความหนาแน่นสูง

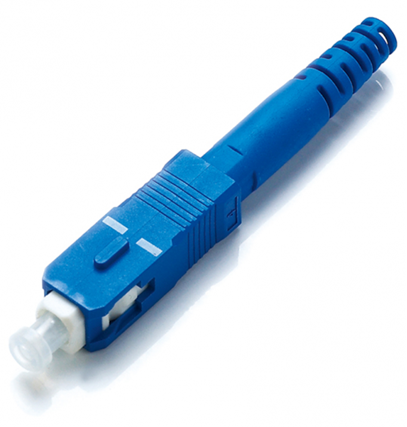

รูปที่ 3. SC (ตัวเชื่อมต่อสมาชิก)

ตัวเชื่อมต่อ SC เป็นหนึ่งในสิ่งเหล่านั้นที่ทำให้ชีวิตง่ายขึ้นเมื่อคุณตั้งค่าการเชื่อมต่อไฟเบอร์มันมีรูปสี่เหลี่ยมและสไตล์การคลิกที่เรียบง่ายดังนั้นคุณไม่จำเป็นต้องต่อสู้กับมันเพียงแค่เสียบเข้าและมันก็ยังคงอยู่

ขั้วต่อ ST

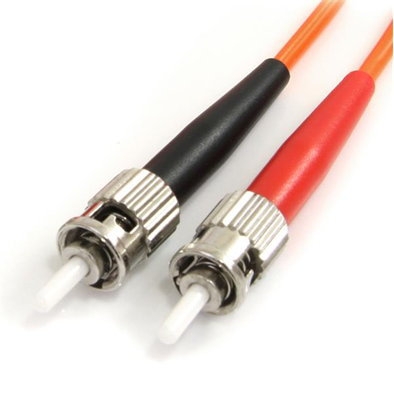

รูปที่ 4. ST (ขั้วต่อปลายตรง)

ขั้วต่อ ST มีตัวกลมและเชื่อมต่อด้วยการบิดอย่างง่าย

ขั้วต่อ FC

รูปที่ 5. FC (ขั้วต่อเฟอร์รูล)

สกรูของขั้วต่อ FC เข้าที่ซึ่งช่วยให้เชื่อมต่ออย่างแน่นหนาแม้ว่าจะมีการเคลื่อนไหวมากมายในบริเวณใกล้เคียง

ตัวเชื่อมต่อ MTP/MPO

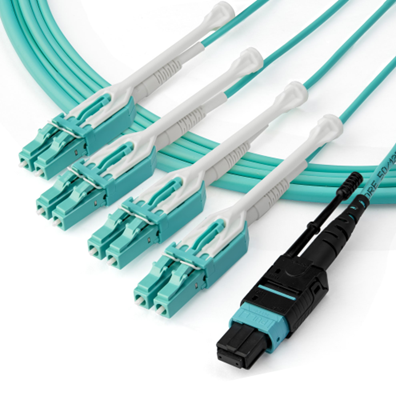

รูปที่ 6. MTP (การยกเลิกแบบหลายเส้นใยแบบ push-on)

ตัวเชื่อมต่อ MTP และ MPO ทำขึ้นสำหรับงานที่ต้องย้ายข้อมูลจำนวนมากอย่างรวดเร็วแทนที่จะจัดการเส้นใยเพียงเส้นเดียวสิ่งเหล่านี้สามารถจัดการการรวมกลุ่มของ 12, 24 หรือเส้นใยมากขึ้นในปลั๊กสี่เหลี่ยมเดียว

ประเภทตัวเชื่อมต่อ	ข้อดี	ข้อเสีย
LC	ขนาดเล็กสำหรับการตั้งค่าความหนาแน่นสูง การสูญเสียการแทรกต่ำ พบได้ทั่วไปในระบบสมัยใหม่	สลักเปราะ อาจจะยากที่จะจับในพื้นที่แคบ ๆ
เซาท์แคโรไลนา	การเชื่อมต่อแบบพุชแบบกดง่าย คุ้มค่า ใช้กันอย่างแพร่หลาย	ร่างกายที่ใหญ่ขึ้นใช้พื้นที่แผงมากขึ้น
เซนต์	Twist-Lock ช่วยให้มั่นใจได้ถึงความปลอดภัย การออกแบบที่เรียบง่ายสำหรับการเชื่อมต่อที่รวดเร็ว	ล้าสมัยสำหรับเครือข่ายความเร็วสูงที่ทันสมัย การสูญเสียการแทรกที่สูงขึ้น
สโมสรฟุตบอล	การเชื่อมต่อแบบเกลียวนั้นทนต่อการสั่นสะเทือน การจัดตำแหน่งที่แม่นยำ	ช้าลงในการติดตั้งและลบ พบน้อยในงานสร้างใหม่
MPO/MTP	รองรับเส้นใยหลายตัวในตัวเชื่อมต่อเดียว บันทึกพื้นที่แร็ค	การสูญเสียการแทรกที่สูงขึ้น ต้องมีการจัดการขั้วและเพศ
CS/SN/MDC	กะทัดรัด ออกแบบมาสำหรับ 400 กรัมขึ้นไป	ยังไม่ได้รับการรับรองอย่างกว้างขวาง อาจต้องใช้อะแดปเตอร์และเครื่องมือพิเศษ

คุณสมบัติของตัวเชื่อมต่อใยแก้วนำแสง

ตัวเชื่อมต่อไฟเบอร์ออปติกที่สร้างขึ้นมีบทบาทในการเชื่อมต่อของคุณดีขึ้นโดยเฉพาะอย่างยิ่งในระบบที่จัดการการรับส่งข้อมูลจำนวนมากนี่คือสิ่งที่ทำให้พวกเขาได้เปรียบ

เฟอร์รูลความแม่นยำ

ที่แกนกลางของขั้วต่อทุกตัวคือปลอกโลหะซึ่งมักจะทำจากเซรามิกซึ่งถือเส้นใยในสถานที่หน้าที่ของมันคือการทำให้ทุกอย่างเรียงกันดังนั้นแสงจะผ่านตรงโดยไม่ลื่นไถลออกไปเฟอร์รูตบางตัวมีขนาดใหญ่และง่ายต่อการจัดการเช่นเดียวกับตัวเชื่อมต่อ SC หรือ FCคนอื่น ๆ เช่นในตัวเชื่อมต่อ LC มีขนาดเล็กลงและยอดเยี่ยมเมื่อคุณทำงานกับพื้นที่ จำกัด

การแทรกต่ำและการสูญเสียผลตอบแทน

เมื่อเสียบไฟเบอร์สัญญาณเล็กน้อยอาจหายไปหรือเด้งกลับมาตัวเชื่อมต่อที่ดีช่วยหลีกเลี่ยงสิ่งนั้นคุณต้องการการสูญเสียการแทรกต่ำซึ่งหมายความว่าสัญญาณลดลงไม่มากในระหว่างการเชื่อมต่อและการสูญเสียผลตอบแทนต่ำหมายถึงสัญญาณที่น้อยลงสะท้อนกลับตัวเชื่อมต่อขัดเช่นประเภท UPC หรือ APC ทำงานได้ดีขึ้นในเรื่องนี้ซึ่งช่วยให้ทุกอย่างทำงานได้อย่างรวดเร็วและชัดเจน

ประเภทการขัดและปลายทาง

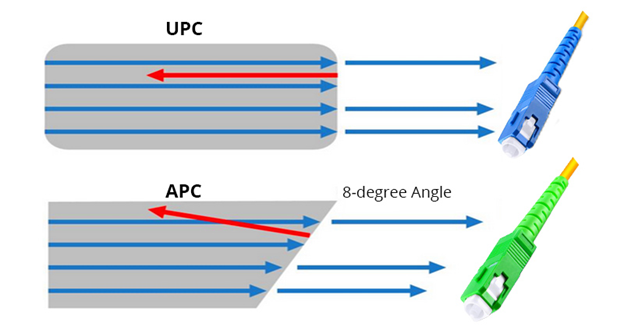

รูปที่ 7. การเปรียบเทียบพีซี, UPC และ APC End Face Polishing

ปลายของตัวเชื่อมต่อจะขัดเพื่อกำหนดว่าแสงสะท้อนให้เห็นว่าแสงสะท้อนได้อย่างไรมีสามประเภทหลัก:

•พีซีถูกปัดเบา ๆ สำหรับการติดต่อเต็มรูปแบบ

• UPC นั้นเรียบเนียนขึ้นเพื่อการไตร่ตรองน้อยลง

• APC มีมุมเล็กน้อยเพื่อลดการตีกลับมากขึ้น

สีทำให้ง่ายที่จะบอกพวกเขาออกจากกัน: UPC มักเป็นสีน้ำเงิน APC เป็นสีเขียวการใช้สิ่งที่ถูกต้องสามารถช่วยได้จริง ๆ หากระบบของคุณมีความอ่อนไหวต่อการตีกลับเบา ๆ

ตัวเลือกรูปแบบ: simplex และ duplex

ตัวเชื่อมต่อมาใน Simplex ซึ่งจัดการกับเส้นใยหนึ่งเส้นหรือดูเพล็กซ์ซึ่งจัดการสองDuplex เป็นตัวเลือกที่ดีกว่าเมื่อคุณต้องการข้อมูลที่ไหลในทั้งสองทิศทางเช่น Ethernet

ความเข้ากันได้กับเส้นใยโหมดเดียวและหลายโหมด

ตัวเชื่อมต่อส่วนใหญ่ทำงานกับเส้นใยทั้งโหมดเดียวและหลายโหมด แต่คุณต้องจับคู่ขนาดของขัดและเส้นใยแกนกลางอย่างถูกต้องหากพวกเขาไม่เข้าแถวสัญญาณของคุณอาจอ่อนตัวลงหรือหลงทาง

การเปรียบเทียบประเภทตัวเชื่อมต่อใยแก้วนำแสงทั่วไป: SC vs LC กับ FC กับ MTP กับ MPO

คุณลักษณะ	SC (ตัวเชื่อมต่อสมาชิก)	LC (ตัวเชื่อมต่อ Lucent)	FC (ตัวเชื่อมต่อเฟอร์รูล)	MTP (Push-On การเลิกจ้างแบบหลายเส้นใย)	MPO (มัลติไฟเบอร์แบบพุชออน)
ประเภทตัวเชื่อมต่อ	เส้นใยเดี่ยว	เส้นใยเดี่ยว	เส้นใยเดี่ยว	หลายเส้นใย (มากถึง 24 เส้นใย)	หลายเส้นใย (12 หรือ 24 เส้นใยทั่วไป)
ขนาด	ปานกลาง	เล็ก (ครึ่งหนึ่งของ SC)	ใหญ่	เค้าโครงแบบหลายเส้นใยขนาดกะทัดรัด	เหมือนกับ MTP
เส้นผ่านศูนย์กลางปลอกโลหะ	2.5 มม.	1.25 มม.	2.5 มม.	เส้นใยหลายเส้นพร้อมหมุดไกด์	เส้นใยหลายเส้นมีหรือไม่มีหมุด
รูปแบบการผสมพันธุ์	การดึง	การดึง	ที่ได้ถูกทำด้วยเกลียว	push-pull ด้วยการจัดตำแหน่งพิน	push-pull ด้วยการจัดตำแหน่งพิน
การสูญเสียการแทรกทั่วไป	~ 0.25 dB	~ 0.20 dB	~ 0.30 dB	~ 0.35 dB	~ 0.35 dB
การสูญเสียคืน (UPC/APC)	> 50 dB /> 60 dB	> 50 dB /> 60 dB	> 45 dB /> 60 dB	> 20 dB /> 60 dB	> 20 dB /> 60 dB
โครงสร้างเพศ	ชาย/หญิง	ชาย/หญิง	ชาย/หญิง	กำหนดโดยหมุดไกด์	กำหนดโดยหมุดไกด์
การจัดการขั้ว	ง่าย	ง่าย	ง่าย	คอมเพล็กซ์ (จำเป็นต้องมีขั้วและคีย์)	คอมเพล็กซ์ (จำเป็นต้องมีขั้วและคีย์)
โหมดที่รองรับ	โหมดเดียวและหลายโหมด	โหมดเดียวและหลายโหมด	โหมดเดียวและหลายโหมด	มีอยู่ในโหมดทั้งสอง	มีอยู่ในโหมดทั้งสอง
แบนด์วิดท์/กรณีการใช้งาน	การส่งกิกะบิต	รองรับมากถึง 10 กรัม/40 กรัม	การสื่อสารที่แม่นยำ	รองรับลิงก์ความเร็วสูง 40 กรัม/100 กรัม	เกียร์คู่ขนานความเร็วสูง
แอปพลิเคชันทั่วไป	แผงแพทช์เทอร์มินัลออปติคัล	แผงแพทช์หนาแน่นโมดูล SFP	อุปกรณ์แล็บการใช้งานอุตสาหกรรม	การเดินสายกระดูกสันหลังโมดูล QSFP	ศูนย์ข้อมูลสลับการเชื่อมต่อระหว่างกัน
ความแข็งแรงเชิงกล	ปานกลาง	ดี	แข็งแกร่งมาก (ทนต่อการสั่นสะเทือน)	ดี	ดี
ระยะการส่งผ่าน	เมตรถึงสิบกิโลเมตร	เมตรถึงสิบกิโลเมตร	เมตรถึงสิบกิโลเมตร	เมตรถึงหลายร้อยเมตร (ระยะสั้น)	เมตรถึงหลายร้อยเมตร

การติดตั้งและบำรุงรักษา

การติดตั้งและบำรุงรักษาตัวเชื่อมต่อใยแก้วนำแสงอย่างเหมาะสมจะช่วยป้องกันการสูญเสียสัญญาณทำให้การเชื่อมต่อมีความเสถียรและยืดอายุการใช้งานเครือข่ายของคุณ

กระบวนการติดตั้ง

ขั้นตอนง่ายๆสองสามขั้นตอนระหว่างการตั้งค่าและการบำรุงรักษาตามปกติสามารถช่วยให้คุณประหยัดจากปัญหาที่น่าผิดหวังในภายหลัง

•การทำความสะอาดตัวเชื่อมต่อ - ก่อนที่คุณจะเสียบอะไรให้ทำความสะอาดทั้งสองขั้วต่อโดยใช้ผ้าเช็ดทำความสะอาดที่ปราศจากขุยหรือทำความสะอาดเส้นใยที่เหมาะสมฝุ่นอาจดูไม่เป็นอันตราย แต่แม้แต่อนุภาคเล็ก ๆ ก็สามารถทำให้สัญญาณหรือทำให้เกิดปัญหาการสะท้อนได้

•การตรวจสอบขั้วและการปฐมนิเทศ - ตรวจสอบให้แน่ใจว่าทุกอย่างหันหน้าไปทางที่ถูกต้องสิ่งนี้มีความสำคัญอย่างยิ่งกับตัวเชื่อมต่อ Duplex LC หรือหลายเส้นใยเช่น MTP และ MPOหากพวกเขาพลิกหรือไม่ถูกต้องข้อมูลอาจจบลงด้วยทิศทางที่ผิดหรือไม่ปรากฏตัวเลย

•กระบวนการผสมพันธุ์ - ใส่ขั้วต่อด้วยแรงดันตรงและอ่อนโยนอย่าโค้งงอหรือบิดเข้าที่หากคุณใช้ประเภทเกลียวเช่น FC ให้บิดเพียงพอที่จะถือโดยไม่ต้องแน่นเกินไป

•การจัดการสายเคเบิล - เมื่อคุณเชื่อมต่อเสร็จแล้วให้สายเคเบิลเรียบร้อยและติดฉลากหลีกเลี่ยงการโค้งงอที่คมชัดหรือดึงสายไฟเค้าโครงที่สะอาดไม่เพียง แต่ดูดีขึ้น แต่ยังช่วยปกป้องการเชื่อมต่อของคุณเมื่อเวลาผ่านไป

•การทดสอบ - หลังจากทุกอย่างอยู่ในสถานที่ทดสอบการเชื่อมต่อแต่ละครั้งโดยใช้เครื่องวัดพลังงานหรือเครื่องมือที่คล้ายกันเป็นวิธีที่ง่ายที่สุดในการตรวจสอบความแรงของสัญญาณและตรวจสอบให้แน่ใจว่าการตั้งค่าของคุณกำลังทำงานอย่างที่ควรจะเป็น

แนวทางการบำรุงรักษา

รูปที่ 14. การทำความสะอาดขั้วต่อใยแก้วนำแสง

เพียงไม่กี่นิสัยที่เรียบง่ายสามารถช่วยให้คุณหลีกเลี่ยงปัญหาสัญญาณและลดการซ่อมแซมในอนาคต

•การตรวจสอบเป็นประจำ - ใช้เวลาสักครู่เพื่อตรวจสอบขั้วต่อของคุณมองหาสิ่งสกปรกรอยขีดข่วนหรือความเสียหายใด ๆ รอบ ๆ ปลายหากคุณมีขอบเขตไฟเบอร์ให้ใช้เพื่อให้ได้มุมมองที่ใกล้ชิดยิ่งขึ้นแม้แต่ข้อบกพร่องเล็ก ๆ ก็สามารถรบกวนการไหลของสัญญาณได้อย่างไร

•ทำความสะอาดอีกครั้งตามต้องการ - หากคุณถอดปลั๊กขั้วต่อทำความสะอาดอีกครั้งก่อนที่คุณจะเสียบกลับเข้ามามันใช้เวลาเพียงไม่กี่วินาทีสำหรับน้ำมันฝุ่นหรือผิวหนังที่จะตั้งถิ่นฐานโดยเฉพาะในพื้นที่ที่วุ่นวายการเช็ดอย่างรวดเร็วสามารถช่วยคุณได้จากปัญหาการเชื่อมต่อหลายชั่วโมงในภายหลัง

•การใช้ฝุ่นแคป - ครอบคลุมตัวเชื่อมต่อและพอร์ตที่ไม่ได้ใช้เสมอด้วยฝาครอบฝุ่นเป็นวิธีที่ง่ายในการปกป้องพวกเขาจากสิ่งสกปรกในอากาศและช่วยให้สิ่งต่าง ๆ ทำงานได้เหมือนที่ควรเมื่อคุณพร้อมที่จะเชื่อมต่ออีกครั้ง

•เอกสารและการติดฉลาก - เขียนสิ่งต่างๆลงติดตามเมื่อคุณติดตั้งตัวเชื่อมต่อประเภทของมันคืออะไรและผลการทดสอบใด ๆ ที่คุณทำติดฉลากแต่ละสายและพอร์ตอย่างชัดเจนสิ่งนี้ทำให้การอัพเกรดหรือการซ่อมแซมในอนาคตง่ายขึ้นและเร็วขึ้นเนื่องจากคุณไม่ต้องเดาหรือย้อนรอย

บทสรุป

ตัวเชื่อมต่อไฟเบอร์ออปติกทำการยกอย่างหนักเมื่อพูดถึงการทำให้เครือข่ายของคุณแข็งแรงและมั่นคงพวกเขาปล่อยให้สัญญาณแสงผ่านจากสายเคเบิลหนึ่งไปยังอีกสายหนึ่งซึ่งช่วยให้สิ่งต่าง ๆ เช่นอินเทอร์เน็ตโทรวิดีโอและสตรีมมิ่งได้อย่างราบรื่นในคู่มือนี้คุณได้เรียนรู้ว่าตัวเชื่อมต่อเหล่านี้เป็นอย่างไรวิธีการทำงานประเภทที่แตกต่างกันและสถานที่ที่พวกเขามีประโยชน์มากที่สุดนอกจากนี้เรายังเดินผ่านวิธีการเลือกที่เหมาะสมสำหรับการตั้งค่าของคุณและวิธีการดูแลเมื่อติดตั้ง
