1N4733A ZENER DIODE: การทำงาน, pinout และแผ่นข้อมูล

คู่มือนี้สำรวจคุณสมบัติและการใช้งานของ 1N4733A Zener Diode ซึ่งเป็นส่วนประกอบในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ที่รู้จักกันในการควบคุมแรงดันไฟฟ้าที่เชื่อถือได้ครอบคลุมหลักการทำงานของไดโอดวิธีใช้ในวงจรและบทบาทในการรักษาแรงดันไฟฟ้าที่มั่นคงในการตั้งค่าต่างๆ

แคตตาล็อก

ภาพรวมของไดโอด Zener 1N4733A

ที่ 1N4733A ไดโอดโดดเด่นสำหรับการจัดการพลังงานที่แข็งแกร่งและความแม่นยำในการควบคุมแรงดันไฟฟ้าด้วยการจัดอันดับพลังงาน 1 วัตต์และแรงดันไฟฟ้าเซนเนอร์ที่ 5.1Vไดโอดนี้เป็นหลักในวิศวกรรมไฟฟ้าใช้อย่างกว้างขวางในการรักษาเสถียรภาพของแรงดันไฟฟ้าและวงจรการตัดมันมีมูลค่าสำหรับกระแสการรั่วไหลย้อนกลับต่ำให้ระดับแรงดันไฟฟ้าคงที่คุณสมบัติเหล่านี้ทำให้เป็นประโยชน์อย่างมากสำหรับตัวแปลงและวงจรแหล่งจ่ายไฟปรับปรุงประสิทธิภาพการปฏิบัติงานและความน่าเชื่อถือของพวกเขาในอุปกรณ์อิเล็กทรอนิกส์ความสามารถของไดโอดในการดำเนินการกระแสในทั้งทิศทางไปข้างหน้าและย้อนกลับแยกความแตกต่างจากไดโอดทั่วไปฟังก์ชั่นนี้ช่วยในการควบคุมแรงดันไฟฟ้าเพื่อให้มั่นใจว่าเอาต์พุตที่เสถียรแม้จะมีระดับอินพุตที่ผันผวนรักษาประสิทธิภาพในระหว่างสถานการณ์การสลายคุณสมบัติดังกล่าวเป็นประโยชน์สำหรับการออกแบบวงจรที่ซับซ้อนซึ่งต้องการความเสถียรการก่อสร้างที่ทนทานซึ่งมีจุดเชื่อมต่อ PN ที่มีเจืออย่างหนักซึ่งห่อหุ้มอยู่ในกระจกป้องกันช่วยให้ไดโอดสามารถจัดการสเปกตรัมแรงดันไฟฟ้า 3.3 ถึง 91 V สิ่งนี้ไม่เพียง แต่ช่วยเพิ่มความยืดหยุ่นในสภาพแวดล้อมที่แตกต่างกันแรงดันไฟฟ้าความน่าเชื่อถือของไดโอดนั้นเห็นได้จากการก่อสร้างมันรวมถึงการออกแบบกระสุนคู่ที่ต่อต้านการกัดกร่อนและคุณสมบัติของเทอร์มินัลบัดกรีได้ง่ายทำให้มั่นใจได้ว่าการเชื่อมต่อที่แข็งแรงในวงจร

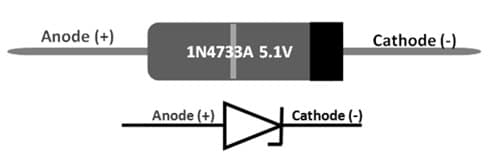

การกำหนดค่า PIN 1N4733A

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	ขั้วบวก	กระแสไหลเข้าสู่เทอร์มินัลนี้
2	แคโทด	กระแสไหลออกมาจากเทอร์มินัลนี้

คุณสมบัติและข้อมูลจำเพาะ 1N4733A

คุณสมบัติ/ข้อมูลจำเพาะ	รายละเอียด
แรงดันไฟฟ้า Zener เล็กน้อย (VZ)	5.1 โวลต์
การกระจายพลังงาน (PZ)	1.0 วัตต์
Zener Regulator ปัจจุบัน (IZM)	178 mamps
ประเภทแพ็คเกจ	DO-41 (ผ่านหลุม)
แรงดันไฟฟ้าเล็กน้อย	5.1 โวลต์
ความอดทน	± 5%
ช่วงอุณหภูมิการจัดเก็บ	-65 ° C ถึง 175 ° C
น้ำหนัก	0.35 กรัม
คุณสมบัติพิเศษ	ความน่าเชื่อถือสูงลักษณะย้อนกลับที่คมชัด

1N4733A ทำงานอย่างไร?

ไดโอดซีเนอร์ 1N4733A ได้รับการออกแบบมาเพื่อควบคุมแรงดันไฟฟ้าโดยการทำงานแตกต่างจากไดโอดมาตรฐานในอคติย้อนกลับในอคติไปข้างหน้าจะช่วยให้กระแสไหลด้วยแรงดันไฟฟ้าลดลงเล็กน้อย (ประมาณ 0.3 ถึง 0.7 โวลต์) คล้ายกับไดโอดปกติอย่างไรก็ตามภายใต้อคติย้อนกลับมันแสดงพฤติกรรมที่เป็นเอกลักษณ์เมื่อแรงดันย้อนกลับมาถึงจุดสลายของมันประมาณ 5.5 โวลต์ไดโอดจะเริ่มดำเนินการกระแสไฟฟ้าการแยกย่อยที่ควบคุมนี้ช่วยให้ไดโอดสามารถรักษาแรงดันเอาต์พุตที่เสถียรได้แม้ว่าแรงดันไฟฟ้าอินพุตหรือโหลดวงจรจะผันผวน

การควบคุมแรงดันไฟฟ้านี้ทำได้ผ่านกระบวนการสองกระบวนการ: การสลายตัวของเซนเนอร์และเอฟเฟกต์หิมะถล่มที่แรงดันไฟฟ้าที่ต่ำกว่าการสลายตัวของ Zener จะมีค่าสัมประสิทธิ์อุณหภูมิลบซึ่งหมายถึงแรงดันไฟฟ้าของการสลายลดลงเมื่ออุณหภูมิสูงขึ้นที่แรงดันไฟฟ้าที่สูงขึ้นเอฟเฟกต์หิมะถล่มจะเข้ามามีค่าสัมประสิทธิ์อุณหภูมิบวกซึ่งแรงดันไฟฟ้าสลายจะเพิ่มขึ้นตามอุณหภูมิใน 1N4733A เอฟเฟกต์ทั้งสองนี้มีความสมดุลเพื่อให้มั่นใจถึงประสิทธิภาพที่สอดคล้องกันในช่วงอุณหภูมิสิ่งนี้ทำให้ไดโอดเป็นตัวเลือกที่เชื่อถือได้สำหรับวงจรที่ต้องการการควบคุมแรงดันไฟฟ้าอย่างต่อเนื่องโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีเงื่อนไขตัวแปร

การพัฒนาโวลต์มิเตอร์ AC ด้วย Arduino Uno

การออกแบบโวลต์มิเตอร์ AC โดยใช้ Arduino UNO ทำหน้าที่เป็นรายการที่มีส่วนร่วมในโลกของแอพพลิเคชั่นไมโครคอนโทรลเลอร์สำหรับการวัดแรงดันไฟฟ้า ACโครงการนี้อุดมไปด้วยส่วนประกอบต่าง ๆ เช่นตัวต้านทาน 330-OHM, โพเทนชิออมิเตอร์ 10K-OHM, ตัวต้านทานและตัวเก็บประจุ 10K-OHM, ตัวต้านทานและตัวเก็บประจุ, ไดโอดเช่น 1N4733A Zener และกระดานขนมปังที่ใช้งานได้จริงวงจรจัดการแรงดันไฟฟ้าอินพุต 110V, 220V, 380V โดยใช้ตัวแบ่งแรงดันไฟฟ้าจัดตำแหน่งให้สบายกับช่วง 5V ของ Arduinoไดโอด Zener 1N4733A ให้การป้องกันป้องกันวงจรจากแรงดันไฟฟ้าสูงกว่า 5.1 โวลต์การแสดงค่าที่วัดได้นั้นทำได้ผ่านหน้าจอ LCD ซึ่งช่วยเพิ่มการมองเห็นและความเข้าใจของผลลัพธ์โปรแกรม Arduino ที่ประกอบกันอย่างชาญฉลาดรวมการแบ่งส่วนของแรงดันไฟฟ้า AC สูงสุดโดย√2เพื่อคำนวณค่า RMS ซึ่งเป็นแง่มุมที่รอบคอบซึ่งสะท้อนสถานการณ์ในชีวิตประจำวันซึ่งจำเป็นต้องได้รับความสนใจ

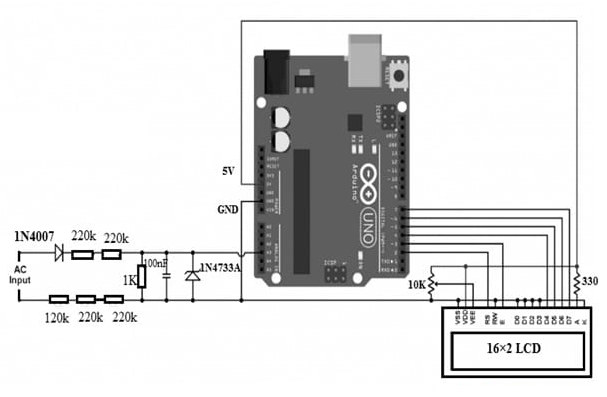

โวลต์มิเตอร์ AC พร้อมบอร์ด Arduino

การสร้างโปรแกรม Arduino

รหัส Arduino ถือว่ามีบทบาทแบบไดนามิกในระบบโดยการติดตามแรงดัน RMS อย่างต่อเนื่องผ่านการประเมินการวัดครึ่งคลื่นสูงสุดการใช้ประโยชน์จากแรงดันอ้างอิงภายในรหัสให้การตีความแรงดันคลื่นไซน์มากขึ้นซึ่งช่วยอำนวยความสะดวกในระดับความแม่นยำที่สูงขึ้นกระบวนการนี้แสดงให้เห็นถึงความเชี่ยวชาญของการเขียนโปรแกรมไมโครคอนโทรลเลอร์ในเครื่องมือวัดที่แม่นยำและเชื่อถือได้สำหรับสาขาวิศวกรรมไฟฟ้า

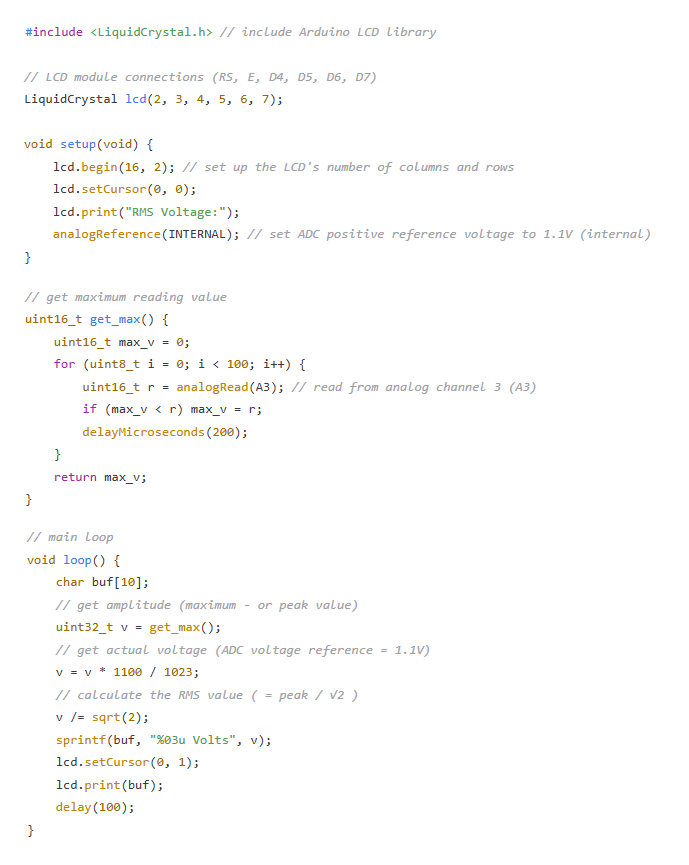

รหัส Arduino

แอพพลิเคชั่นของไดโอด Zener 1N4733A

ฟังก์ชั่นการป้องกันแรงดันไฟฟ้า

ในแอปพลิเคชันการป้องกันแรงดันไฟฟ้า 1N4733A ทำหน้าที่ป้องกันส่วนประกอบที่ละเอียดอ่อนโดยยึดแรงดันไฟฟ้าส่วนเกินด้วยความแม่นยำรักษาฟังก์ชันการทำงานของวงจรไดโอดนี้ จำกัด แรงดันไฟฟ้าสูงสุดอย่างชำนาญตอบสนองต่อสภาวะชั่วคราวซึ่งอาจส่งผลให้เกิดความล้มเหลวของส่วนประกอบก่อกวน

การควบคุมแรงดันไฟฟ้าสำหรับระบบขนาดกะทัดรัด

สำหรับวงจรขนาดเล็กที่พบในอุปกรณ์พกพา 1N4733A ทำให้มั่นใจได้ว่าแรงดันเอาต์พุตที่เสถียรมันสนับสนุนประสิทธิภาพที่สอดคล้องกันอย่างเงียบ ๆ ท่ามกลางเงื่อนไขการป้อนข้อมูลที่แตกต่างกันแสดงให้เห็นถึงความเกี่ยวข้องในสถานการณ์ที่แรงดันไฟฟ้าคงที่เป็นเส้นชีวิตสำหรับอายุการใช้งานของอุปกรณ์และการทำงานที่ยั่งยืน

แอพพลิเคชั่นการตัดคลื่น

เมื่อจับคู่เป็นอนุกรมกับไดโอดอื่น ๆ 1N4733A จะทำการตัดรูปคลื่นลักษณะของการจัดการการบิดเบือนสัญญาณแอปพลิเคชันนี้มีคุณค่าอย่างมากในอุปกรณ์การสื่อสารที่รักษาความบริสุทธิ์ของสัญญาณเป็นสิ่งที่น่ากังวลอย่างมาก

การปกป้องไมโครคอนโทรลเลอร์หรือ ICS

1N4733A เสนอการป้องกันแรงดันไฟฟ้าอินพุตเชิงรุกสำหรับไมโครคอนโทรลเลอร์หรือวงจรรวมเพื่อป้องกันเงื่อนไขแรงดันไฟฟ้าที่อาจเป็นอันตรายต่อส่วนประกอบเหล่านี้มันให้วิธีที่คุ้มค่าในการเสริมความน่าเชื่อถือของการออกแบบในระบบอิเล็กทรอนิกส์ที่ละเอียดอ่อน

ความเสถียรของแรงดันไฟฟ้าในสภาวะที่ผิดปกติ

ความเสถียรที่มั่นใจได้จาก 1N4733A พิสูจน์ให้เห็นในวงจรมีแนวโน้มที่จะเกิดการรบกวนพลังงานหรือสัญญาณรบกวนแม่เหล็กไฟฟ้ารักษาแรงดันไฟฟ้าที่คงที่และมีส่วนร่วมในการลดประสิทธิภาพการลดลงของประสิทธิภาพที่อาจเกิดขึ้น

จำกัด ความเสียหายของวงจรจากแรงดันไฟฟ้า

กลยุทธ์การป้องกันต่อการเพิ่มขึ้นของแรงดันไฟฟ้าสูงเป็นส่วนสำคัญในการสนับสนุนความเป็นอยู่ที่ดีของวงจรอิเล็กทรอนิกส์การบูรณาการ 1N4733A ลดความเสี่ยงของการได้รับอันตรายจากแรงดันไฟฟ้าสูงที่ไม่คาดคิดซึ่งมีส่วนทำให้เกิดความอดทนของการออกแบบอิเล็กทรอนิกส์ในทางปฏิบัติ

แรงดันไฟฟ้าเปลี่ยนสำหรับเอาต์พุตตัวแปร

1N4733A ช่วยให้แรงดันไฟฟ้าเปลี่ยนไปอย่างมีประสิทธิภาพสำหรับการปรับเปลี่ยนเอาท์พุททำให้การเปลี่ยนผ่านในขั้นตอนการส่งออกที่หลากหลายฟังก์ชั่นนี้รองรับการกำหนดค่าวงจรที่ยืดหยุ่นซึ่งความสามารถรอบตัวเป็นประโยชน์
