การแสดงผล 7 ส่วน: การกำหนดค่าพินประเภทและหลักการปฏิบัติการ

คู่มือนี้อธิบายทุกอย่างเกี่ยวกับการแสดงเจ็ดส่วนมันพูดถึงวิธีการทำงานของพวกเขาสองประเภทหลัก (ขั้วบวกทั่วไปและแคโทดทั่วไป) และวิธีการจัดเรียงชิ้นส่วนภายในคุณจะได้เรียนรู้วิธีการเชื่อมต่อและควบคุมพวกเขาโดยใช้ไมโครคอนโทรลเลอร์เช่น Arduino และวิธีการสร้างวงจรง่าย ๆ ด้วยชิปไดรเวอร์เช่น 4511 คู่มือยังครอบคลุมถึงที่ที่แสดงเหล่านี้ใช้ในชีวิตจุดที่ดีของพวกเขาและบางสิ่งที่พวกเขาไม่สามารถทำได้

แคตตาล็อก

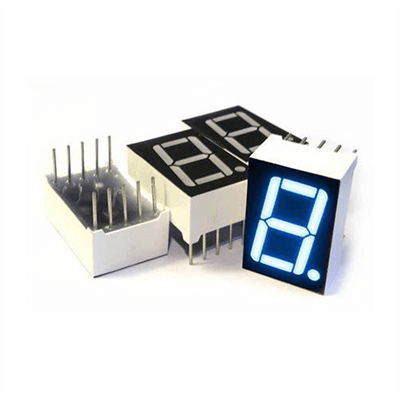

รูปที่ 1. จอแสดงผลเจ็ดส่วน

จอแสดงผลเจ็ดส่วนคืออะไร?

จอแสดงผลเจ็ดส่วนเป็นส่วนประกอบอิเล็กทรอนิกส์ที่ออกแบบมาเพื่อแสดงตัวเลขและตัวอักษรสองสามตัวโดยใช้เซ็กเมนต์เปล่งแสงเจ็ดตัวที่จัดเรียงในรูปแบบรูปแปดรูปแต่ละเซ็กเมนต์มีป้ายกำกับผ่าน G, สว่างขึ้นเป็นรายบุคคลเพื่อสร้างตัวเลขจาก 0 ถึง 9 ส่วนที่แปดขนาดเล็กมักจะเป็นจุดในมุมล่างขวาสามารถรวมไว้เพื่อแสดงจุดทศนิยม

แต่ละเซ็กเมนต์เป็น LED ที่ปล่อยแสงเมื่อขับเคลื่อนจอแสดงผลทำงานได้โดยการใช้แรงดันไฟฟ้าข้ามขั้วของ LED ซึ่งทำให้แสงถูกผลิตผ่านอิเล็กโทรไลต์

จอแสดงผลเจ็ดส่วนกลายเป็นที่นิยมในช่วงทศวรรษที่ 1960 และ 70 เนื่องจาก LED แทนที่เทคโนโลยีการแสดงผลก่อนหน้านี้เช่นหลอด Nixie และตัวบ่งชี้เชิงกลจอแสดงผลใหม่เหล่านี้ง่ายต่อการขับขี่ใช้พลังงานน้อยลงและทนทานมากขึ้นในช่วงปลายยุค 70 พวกเขาเป็นมาตรฐานในเครื่องคิดเลขนาฬิกาและอุปกรณ์วัด

แม้กระทั่งทุกวันนี้จอแสดงผลเหล่านี้ใช้กันอย่างแพร่หลายในอุปกรณ์ที่ต้องการเอาต์พุตตัวเลขที่ง่ายและเชื่อถือได้พวกเขาเสนอการใช้พลังงานต่ำทัศนวิสัยที่แข็งแกร่งและตรรกะการควบคุมที่ตรงไปตรงมาวัสดุ LED ที่ได้รับการปรับปรุงทำให้พวกเขาสว่างขึ้นและทนทานมากขึ้นซึ่งช่วยรักษาบทบาทของพวกเขาในอุปกรณ์ขนาดกะทัดรัดและระบบอุตสาหกรรมขนาดใหญ่

ประเภทของการแสดงเจ็ดเซ็กเมนต์

จอแสดงผลเจ็ดส่วนมีสองประเภทหลักขึ้นอยู่กับว่าไฟ LED ภายในมีสายอย่างไร: ขั้วบวกทั่วไป (CA) และ cathode ทั่วไป (CC)ความแตกต่างอยู่ที่วิธีที่กลุ่ม LED แบ่งปันการเชื่อมต่อไฟฟ้า

ขั้วบวกทั่วไป (CA)

ในจอแสดงผลขั้วบวกทั่วไปด้านบวกทั้งหมด (เรียกว่าขั้วบวก) ของ LED เชื่อมต่อกันกลุ่มของการเชื่อมต่อเชิงบวกนี้เชื่อมโยงกับแหล่งจ่ายไฟเชิงบวก

ในการเปิดเซ็กเมนต์ (ส่วนหนึ่งของการแสดงผลจำนวน) คุณจะส่งสัญญาณต่ำ (ซึ่งหมายถึงการเชื่อมต่อกับกราวด์หรือ 0 โวลต์) ไปยังด้านลบ (เรียกว่าแคโทด) ของเซ็กเมนต์นั้นสิ่งนี้จะช่วยให้กระแสไฟฟ้าไหลและเซ็กเมนต์จะสว่างขึ้น

การแสดงผลประเภทนี้ทำงานได้ดีกับวงจรดิจิตอลบางประเภทโดยเฉพาะอย่างยิ่งที่ออกแบบมาเพื่อดึงกระแสไฟฟ้าลงสู่พื้นตัวอย่างคือวงจร TTL (Transistor-Transistor Logic)

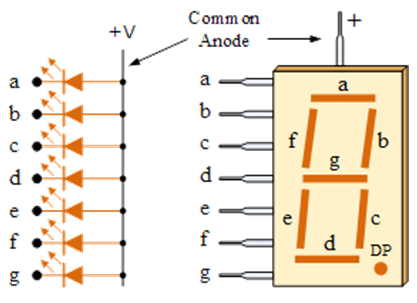

รูปที่ 2. การกำหนดค่าขั้วบวกทั่วไป

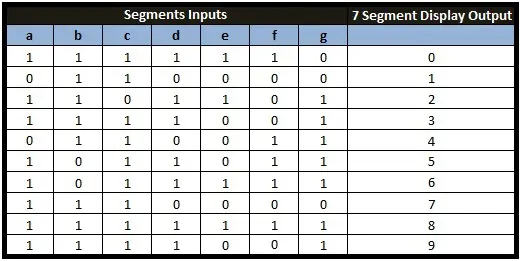

รูปที่ 3. ตารางความจริง

แคโทดทั่วไป (CC)

ในจอแสดงผลแคโทดทั่วไปด้านลบทั้งหมด (แคโทด) ของ LED เชื่อมต่อเข้าด้วยกันและเชื่อมโยงกับพื้น

ในการส่องสว่างเซ็กเมนต์คุณจะส่งสัญญาณสูง (แรงดันไฟฟ้าเช่น 5V) ไปยังด้านบวก (ขั้วบวก) ของเซ็กเมนต์นั้นสิ่งนี้ทำให้กระแสไฟฟ้าไหลจากหมุดบวกผ่าน LED ไปยังพื้นดินและเซ็กเมนต์จะสว่างขึ้น

การแสดงแคโทดทั่วไปมักจะใช้กับไมโครคอนโทรลเลอร์ได้ง่ายขึ้นเช่น Arduino หรือ Raspberry Pi เนื่องจากอุปกรณ์เหล่านี้สามารถส่งสัญญาณสูงที่จำเป็นได้โดยตรงจากพินเอาท์พุท

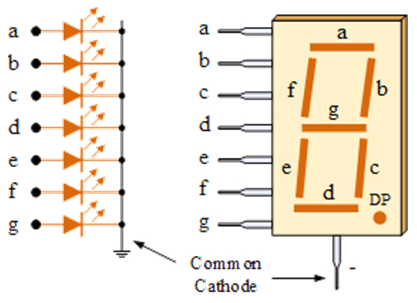

รูปที่ 4. การกำหนดค่าแคโทดทั่วไป

รูปที่ 5. ตารางความจริง

โครงสร้างของจอแสดงผลเจ็ดเซ็กเมนต์

รูปที่ 6. มุมมองด้านบนของจอแสดงผลเจ็ดส่วน

ตัวเลขการแสดงผลเจ็ดส่วนแต่ละตัวประกอบด้วย LED เจ็ดตัวที่จัดเรียงในรูปแบบสี่เหลี่ยมที่คล้ายกับ "8"เซ็กเมนต์จะมีป้ายกำกับผ่าน G โดยมีสามส่วนแนวนอน (A, G, D) และสี่แนวตั้ง (B, C, E, F)จอแสดงผลบางแห่งยังรวมถึงจุดทศนิยมซึ่งอยู่ใกล้กับมุมล่างขวา

รูปที่ 7. ทศนิยมหรือจุดดอท

จอแสดงผลที่ทันสมัยมักจะใช้ LED ที่ติดตั้งบนพื้นผิวที่ฝังอยู่ในพลาสติกหรือเรซินที่อยู่อาศัยที่แสดงผลมักจะมีอุปสรรคเล็กน้อยเพื่อป้องกันไม่ให้มีเลือดออกในส่วนที่อยู่ใกล้เคียงโดยทั่วไปแล้วปลอกจะถูกย้อมสีหรือฟรอสต์เพื่อช่วยกระจายแสงและปรับปรุงความคมชัด

จอแสดงผลหลักเดียวมาตรฐานมีสิบพิน: หนึ่งสำหรับแต่ละส่วนเจ็ดส่วนหนึ่งสำหรับจุดทศนิยมและหนึ่งหรือสองสำหรับเทอร์มินัลทั่วไปที่ใช้ร่วมกันภายในเคสสายไฟบาง ๆ หรือร่องรอยเชื่อมต่อแต่ละส่วนกับพินที่เกี่ยวข้อง

จอแสดงผลบางตัวรวมถึงตัวต้านทานในตัวเพื่อควบคุมกระแสไฟฟ้าในขณะที่ตัวอื่นต้องการตัวต้านทานภายนอกการออกแบบความร้อนที่ดีช่วยให้การแสดงผลทำงานได้อย่างน่าเชื่อถือในช่วงเวลาที่ยาวนานแม้ในสภาพแวดล้อมที่ท้าทาย

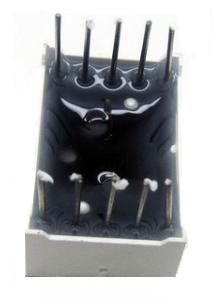

รูปที่ 8. มุมมองด้านล่างของการแสดงเซ็กเมนต์เจ็ดส่วน

การกำหนดค่าพินของการแสดงเจ็ดเซ็กเมนต์

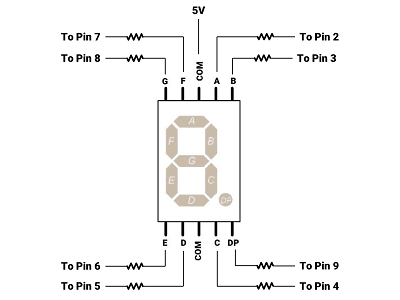

รูปที่ 9. ไดอะแกรมพิน

หมายเลขพิน	ซึ่งเชื่อมต่อกัน ส่วน	การทำงาน
PIN 1	อี	ควบคุมเซ็กเมนต์ E
พิน 2	d	ส่วนควบคุมเซ็กเมนต์ D
พิน 3	com (พินทั่วไป)	ขั้วบวกหรือแคโทดทั่วไป
พิน 4	C	ส่วนควบคุมเซ็กเมนต์ C
พิน 5	DP	ควบคุมจุดทศนิยม (DP)
พิน 6	ข	ควบคุมเซ็กเมนต์ B
พิน 7	อัน	ส่วนควบคุมเซ็กเมนต์ก
พิน 8	com (พินทั่วไป)	ขั้วบวกหรือแคโทดทั่วไป
พิน 9	f	ควบคุมเซ็กเมนต์ f
พิน 10	ก	ส่วนควบคุมเซ็กเมนต์ G

การแสดงผลเจ็ดส่วนทำงานอย่างไร

การแสดงผลเจ็ดส่วนทำงานโดยการให้แสงเฉพาะกลุ่มเพื่อสร้างตัวเลขหรือตัวอักษรที่เรียบง่ายแต่ละเซ็กเมนต์เป็น LED แต่ละตัวที่ส่องแสงเมื่อกระแสไหลผ่านไปในทิศทางที่ถูกต้อง

รูปที่ 10. หมายเลขแสดง

เพื่อแสดงตัวเลขระบบจะเปิดการรวมกันของกลุ่มที่ถูกต้องตัวอย่างเช่นในการแสดง "0" ทุกส่วนยกเว้น G จะสว่าง"1" เท่านั้นที่สว่างขึ้น B และ C ชุดค่าผสมเหล่านี้จะถูกเก็บไว้ในหน่วยความจำไมโครคอนโทรลเลอร์หรือจัดการโดยชิปถอดรหัส

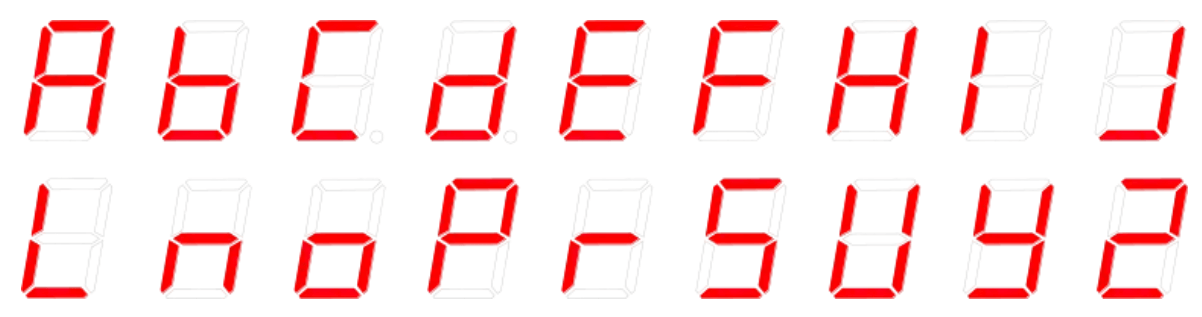

รูปที่ 11 ตัวอักษรเจ็ดเซ็กเมนต์

ตัวอักษรบางตัวเช่น A, C, E และ F สามารถแสดงได้ แต่อีกหลายตัวเองยากที่จะเป็นตัวแทนเนื่องจากจำนวนกลุ่มที่ จำกัดตัวอักษรเช่น Q หรือ R นั้นยากที่จะแสดงอย่างชัดเจน

ในระบบที่มีมากกว่าหนึ่งหลักแสดงการใช้มัลติเพล็กซ์ซึ่งหมายความว่าเพียงหนึ่งหลักเท่านั้นที่มีแสงสว่างในแต่ละครั้ง แต่ระบบสลับระหว่างตัวเลขเร็วมาก (ปกติ 60 ครั้งต่อวินาทีหรือมากกว่า) ที่พวกเขาทั้งหมดปรากฏขึ้นในครั้งเดียวสิ่งนี้จะช่วยประหยัดพลังงานและลดจำนวนการเชื่อมต่อที่ต้องการ

จุดทศนิยมสามารถใช้สำหรับเศษส่วนการแยกเวลาหรือเป็นตัวบ่งชี้พิเศษนาฬิกาบางตัวยังใช้จุดทศนิยมเป็นลำตัวกระพริบ

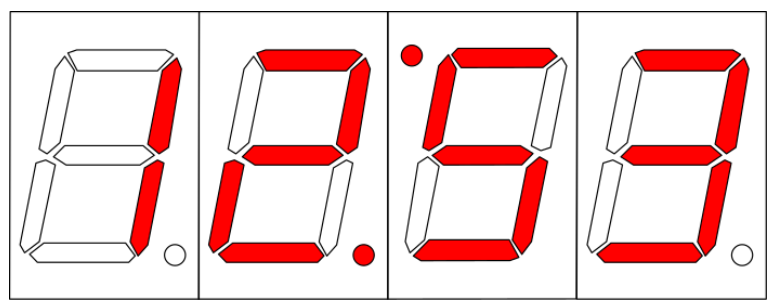

รูปที่ 12. การแสดงเวลานาฬิกา LED เจ็ดเซ็กเมนต์

รหัสการแสดงผลเจ็ดเซ็กเมนต์

ในการแสดงตัวเลขบนจอแสดงผลเจ็ดส่วนแต่ละหลักจะสว่างขึ้นชุดของเซ็กเมนต์ที่ไม่ซ้ำกันรูปแบบเหล่านี้ถูกเก็บไว้เป็นรหัสไบนารีรหัสแตกต่างกันไปตามแคโทดทั่วไปและประเภทขั้วบวกทั่วไปขึ้นอยู่กับว่ากลุ่มเปิดใช้งานอย่างไรตารางด้านล่างแสดงรหัสสำหรับตัวเลข 0 ถึง 9

ตัวเลขหลัก	ส่วนสว่าง (A - G)	รหัสไบนารี (แคโทดทั่วไป)	รหัส Hex (CC)	รหัสไบนารี (ขั้วบวกทั่วไป)	รหัส Hex (CA)
0	A, B, C, D, E, F	0B00111111	0x3f	0B11000000	0xc0
1	B, C	0B00000110	0x06	0B11111001	0xf9
2	A, B, D, E, G	0B01011011	0x5b	0B10100100	0xa4
3	A, B, C, D, G	0B01001111	0x4f	0B10110000	0xb0
4	B, C, F, G	0B01100110	0x66	0B10011001	0x99
5	A, C, D, F, G	0B01101101	0x6d	0B10010010	0x92
6	A, C, D, E, F, G	0B01111101	0x7d	0B10000010	0x82
7	A, B, C	0B00000111	0x07	0B11111000	0xf8
8	A, B, C, D, E, F, G	0B01111111	0x7f	0B10000000	0x80
9	A, B, C, D, F, G	0B01101111	0x6f	0B10010000	0x90

จะควบคุมการแสดงผลเจ็ดเซ็กเมนต์ได้อย่างไร?

มีวิธีการทั่วไปในการควบคุมการแสดงผลลองผ่านพวกเขาจากสิ่งที่ง่ายที่สุดไปจนถึงขั้นสูงมากขึ้น

การเชื่อมต่อโดยตรงกับไมโครคอนโทรลเลอร์

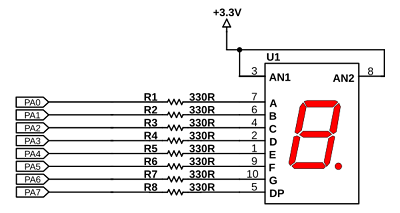

รูปที่ 13. ไดอะแกรมวงจรของการเชื่อมต่อโดยตรงของจอแสดงผลเจ็ดส่วนกับไมโครคอนโทรลเลอร์

วิธีที่ง่ายที่สุดในการควบคุมหนึ่งหลักคือการเชื่อมต่อแต่ละส่วนกับพินของตัวเองบนไมโครคอนโทรลเลอร์วิธีนี้ใช้งานได้ดีสำหรับโครงการขนาดเล็กที่แสดงตัวเลขเดียวเท่านั้น

สำหรับจอแสดงผลขั้วบวกทั่วไปด้านบวกทั้งหมด (ขั้วบวก) ของ LED นั้นเชื่อมต่อกับพลังงาน (เช่น 3.3V หรือ 5V)ด้านลบ (แคโทด) ของแต่ละเซ็กเมนต์จะผ่านตัวต้านทานแล้วไปที่พินบนไมโครคอนโทรลเลอร์เมื่อไมโครคอนโทรลเลอร์ส่งสัญญาณต่ำเซ็กเมนต์จะเปิดขึ้น

การตั้งค่านี้ช่วยให้คุณสามารถควบคุมแต่ละเซ็กเมนต์ได้อย่างเต็มที่ดังนั้นคุณสามารถสร้างหมายเลขใดก็ได้แต่มันใช้หมุดจำนวนมากเจ็ดสำหรับเซ็กเมนต์และอีกหนึ่งถ้าคุณใช้จุดทศนิยมตัวอย่างเช่นคุณอาจเชื่อมต่อพิน PA0 ผ่าน PA7 บน Arduino หรือ STM32 กับแต่ละเซ็กเมนต์ตัวต้านทาน (ประมาณ 220–330 โอห์ม) ปกป้องไฟ LED จากกระแสมากเกินไป

วิธีนี้ง่าย แต่ถ้าคุณต้องการแสดงมากกว่าหนึ่งหลักมันไม่ทำงานได้ดีคุณจะหมดพินนั่นคือเมื่อควรใช้มัลติเพล็กซ์หรือชิปไดรเวอร์ดิสเพลย์

มัลติเพล็กซ์สำหรับตัวเลขเพิ่มเติม

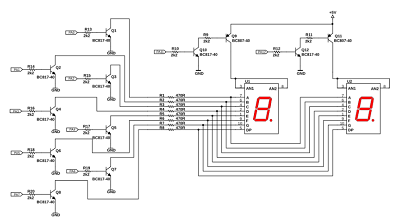

รูปที่ 14. วงจรไดรเวอร์ทรานซิสเตอร์สำหรับสองเซ็กเมนต์เซ็กเมนต์

หากคุณต้องการใช้มากกว่าหนึ่งหลักการเชื่อมต่อทุกส่วนกับไมโครคอนโทรลเลอร์จะต้องใช้พินมากเกินไปมัลติเพล็กซ์เป็นเคล็ดลับที่ช่วยให้คุณควบคุมตัวเลขจำนวนมากโดยใช้พินน้อยลง

ในมัลติเพล็กซิ่งตัวเลขทั้งหมดจะใช้สายไฟเดียวกันแต่เพียงหนึ่งหลักจะสว่างขึ้นในแต่ละครั้งไมโครคอนโทรลเลอร์สวิตช์ระหว่างตัวเลขเร็วมากดังนั้นจึงดูเหมือนว่าตัวเลขทั้งหมดจะเปิดอยู่ในครั้งเดียว

แต่ละหลักเปิดใช้งานโดยใช้ทรานซิสเตอร์ไมโครคอนโทรลเลอร์ส่งข้อมูลสำหรับตัวเลขและเปิดทรานซิสเตอร์จากนั้นมันจะย้ายไปยังตัวเลขถัดไปและอื่น ๆสิ่งนี้จะทำซ้ำอย่างรวดเร็วเพื่อให้ดวงตาของคุณเห็นจำนวนทั้งหมดในครั้งเดียว

คุณต้องการสายเจ็ดส่วนและสายหนึ่งสายสำหรับทรานซิสเตอร์แต่ละหลักคุณยังสามารถใช้ชิปเช่น SN74HC595 Shift Registerช่วยให้คุณส่งข้อมูลที่มีพินน้อยลงและควบคุมเซ็กเมนต์โดยใช้พินไมโครคอนโทรลเลอร์เพียงไม่กี่ตัวสิ่งนี้ทำให้การเดินสายง่ายขึ้นและช่วยให้คุณสร้างจอแสดงผลที่ใหญ่ขึ้น

การเดินสายด้วยตนเองกับ Arduino

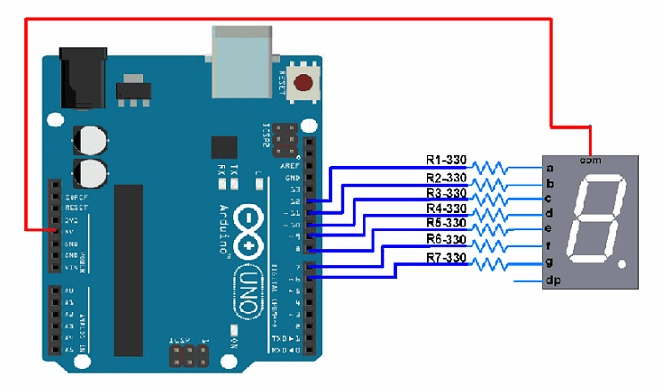

รูปที่ 15. การแสดงผลเซ็กเมนต์เจ็ดส่วนเชื่อมต่อกับ Arduino

เมื่อคุณเรียนรู้หรือสร้างต้นแบบเป็นเรื่องปกติที่จะควบคุมการแสดงผลด้วยมือด้วย Arduinoจอแสดงผลเจ็ดส่วนมีไฟ LED แปดตัวที่มีรูปร่างเหมือน "8"เซ็กเมนต์ถูกตั้งชื่อให้กับ G โดยมีหนึ่งพิเศษสำหรับจุดทศนิยม (DP)

คุณเชื่อมต่อแต่ละเซ็กเมนต์ผ่านตัวต้านทานกับพินบน Arduinoหากคุณใช้การแสดงผลแคโทดทั่วไปพินทั่วไปจะไปที่พื้นเพื่อให้แสงสว่างแก่เซ็กเมนต์ Arduino จะส่งสัญญาณสูงไปยังพินของเซ็กเมนต์

ในการแสดงแคโทดทั่วไปจะเปิดเซ็กเมนต์สูงในการแสดงแอโนดทั่วไปคุณต้องมีสัญญาณต่ำแทนสิ่งสำคัญคือต้องรู้ว่าคุณกำลังใช้การแสดงประเภทใดดังนั้นคุณจึงเขียนโค้ดที่ถูกต้อง

ตัวอย่างเช่นในการแสดงตัวเลข 0 ถึง 9 รหัส Arduino จะเปิดการรวมกันของเซ็กเมนต์ที่ถูกต้องสำหรับแต่ละหมายเลขวิธีนี้ยอดเยี่ยมสำหรับการฝึกฝน แต่มันไม่ได้ผลดีกว่าหนึ่งหลักเว้นแต่คุณจะเพิ่มมัลติเพล็กซ์หรือชิปไดรเวอร์

ใช้ชิปไดรเวอร์ 4511 BCD ถึงเจ็ดส่วน

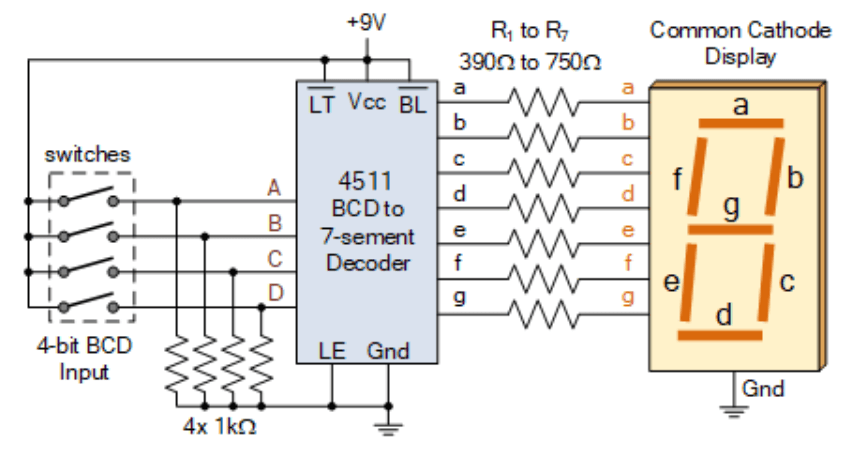

รูปที่ 16 การใช้ไดรเวอร์ 4511

เพื่อให้สิ่งต่าง ๆ ง่ายขึ้นและประหยัดพินไมโครคอนโทรลเลอร์คุณสามารถใช้ชิปเช่น CD4511ชิปนี้ใช้หมายเลขไบนารี 4 บิตและสว่างขึ้นส่วนที่ถูกต้องเพื่อแสดงตัวเลข 0 ถึง 9

คุณสามารถให้ชิปอินพุตจากสวิตช์หรือจากไมโครคอนโทรลเลอร์เมื่ออินพุตเปลี่ยนแปลงชิปจะไฟหมายเลขที่ถูกต้องบนหน้าจอตัวต้านทานยังคงป้องกันไฟ LED และตัวต้านทานแบบดึงลงทำให้อินพุตคงที่เมื่อสวิตช์ไม่ได้กด

ชิป 4511 ทำให้การเดินสายและรหัสง่ายขึ้นแทนที่จะควบคุมแต่ละเซ็กเมนต์ไมโครคอนโทรลเลอร์เพียงแค่ส่งหมายเลขหนึ่งและชิปจะดูแลส่วนที่เหลือ

ในโครงการขั้นสูงเพิ่มเติมไมโครคอนโทรลเลอร์สามารถพูดคุยเพื่อแสดงไดรเวอร์โดยใช้วิธีการสื่อสารเช่น I2C หรือ SPIสิ่งนี้ทำให้ง่ายต่อการควบคุมตัวเลขจำนวนมากโดยไม่ต้องใช้พินจำนวนมาก

วิธีการสร้างวงจรแสดงผล 7 เซ็กเมนต์?

การสร้างการตั้งค่าการแสดงผลเจ็ดส่วนจากชิ้นส่วนพื้นฐานเป็นวิธีที่ดีในการเรียนรู้อิเล็กทรอนิกส์คุณจะต้องมีโมดูลการแสดงผลชิปตัวถอดรหัส (เช่น 4511) ตัวต้านทานสวิตช์จุ่ม (หรือปุ่ม) และเขียงหั่นขนม

ขั้นตอนที่ 1： วาง 4511 ลงบนกระดานข่าวของคุณและเชื่อมต่อ PIN 16 กับพลังงานและพิน 8 ลงบนพื้น

ขั้นตอนที่ 2：หมุดลวด 1, 2, 6 และ 7 (อินพุต BCD) เพื่อสลับผ่านตัวต้านทานแบบดึงลง 10Kสิ่งนี้ช่วยให้คุณป้อนค่าไบนารีด้วยตนเอง

ขั้นตอนที่ 3：เชื่อมต่อ LT (ทดสอบหลอดไฟ) และ LE (เปิดใช้งาน latch) กับ VCC และกราวด์ BI (อินพุต Blanking)

ขั้นตอนที่ 4：เชื่อมต่อพิน 9–15 (เอาต์พุต A - G) เข้ากับจอแสดงผลผ่านตัวต้านทาน 220–470Ω

ขั้นตอนที่ 5：ผูกหมุดแคโทดทั่วไปของจอแสดงผลลงบนพื้น

ตอนนี้การพลิกสวิตช์จะเปลี่ยนอินพุต BCD และอัปเดตการแสดงผลคุณสามารถเพิ่มคุณสมบัติเช่นจุดทศนิยมหรือหลักที่สองสำหรับการฝึกฝนการใช้ไมโครคอนโทรลเลอร์แทนสวิตช์ DIP ช่วยให้คุณสำรวจมัลติเพล็กซ์และการควบคุมการแสดงผลแบบไดนามิก

ข้อดีและข้อเสียของการแสดงเจ็ดเซ็กเมนต์

ข้อดี

•ใช้งานง่าย: การแสดงผลเจ็ดส่วนนั้นง่ายมากมันมีไฟเล็ก ๆ เจ็ดดวง (เรียกว่า LED) จัดเรียงในลักษณะที่สามารถแสดงหมายเลขใดก็ได้ตั้งแต่ 0 ถึง 9 คุณเพียงแค่เปิดไฟที่เหมาะสมเพื่อให้แต่ละหมายเลขสิ่งนี้ทำให้ดีสำหรับผู้เริ่มต้นและโครงการขนาดเล็กเช่นนาฬิกาดิจิตอลหรือเคาน์เตอร์

•ต้นทุนต่ำ: จอแสดงผลเหล่านี้ราคาถูกและซื้อเนื่องจากพวกเขาเรียบง่ายและใช้เทคโนโลยีพื้นฐานพวกเขาจึงไม่เสียค่าใช้จ่ายมากนักสิ่งนี้ทำให้พวกเขาสมบูรณ์แบบสำหรับโครงการหรือผลิตภัณฑ์ที่มีงบประมาณต่ำที่ต้องการอยู่ในราคาที่ไม่แพง

•ใช้พลังงานน้อยมาก: จอแสดงผลเจ็ดส่วนไม่จำเป็นต้องใช้ไฟฟ้ามากในการทำงานโดยเฉพาะแอลซีดีแม้แต่เวอร์ชัน LED ก็ไม่ได้ใช้พลังงานมากเกินไปหากคุณใช้วิธีที่ถูกต้องนั่นเป็นเหตุผลที่พวกเขาดีสำหรับอุปกรณ์ที่ทำงานบนแบตเตอรี่

•อ่านง่าย: ตัวเลขบนจอแสดงผลเจ็ดส่วนมีความสว่างและชัดเจนประเภท LED เรืองแสงอย่างรุนแรงและสามารถมองเห็นได้แม้ในที่มืดหรือจากที่ไกลนั่นเป็นเหตุผลที่คุณเห็นพวกเขาในนาฬิกาปลุกและอุปกรณ์การวัดพื้นฐาน

•แข็งแกร่งและยาวนาน: จอแสดงผลเหล่านี้ไม่มีชิ้นส่วนที่เคลื่อนไหวดังนั้นพวกเขาจึงไม่แตกง่ายไฟด้านใน (LED) สามารถอยู่ได้นานมากพวกเขายังทำงานได้ดีแม้ว่ามันจะร้อนเย็นหรือหากอุปกรณ์ถูกกระแทก

•ขนาดเล็กและการประหยัดพื้นที่: จอแสดงผลเจ็ดส่วนมีขนาดเล็กและพอดีกับพื้นที่แน่นคุณสามารถใส่หลาย ๆ ด้านเพื่อแสดงตัวเลขที่ยาวขึ้นโดยไม่ต้องใช้พื้นที่มากเหมาะสำหรับอุปกรณ์ขนาดกะทัดรัด

ข้อเสีย

•ไม่สามารถแสดงคำหรือสัญลักษณ์เต็มรูปแบบ: จอแสดงผลเหล่านี้ถูกสร้างขึ้นเพื่อแสดงหมายเลขไม่ใช่ตัวอักษรหรือสัญลักษณ์เต็มรูปแบบพวกเขาสามารถแสดงตัวอักษรง่ายๆสองสามตัว (เช่น A, B, C) แต่ไม่ใช่ทั้งหมดดังนั้นพวกเขาจึงไม่ดีสำหรับการแสดงคำหรือประโยคเต็ม

•ไม่ยืดหยุ่นในการออกแบบ: รูปร่างของเซ็กเมนต์ได้รับการแก้ไขดังนั้นคุณจึงไม่สามารถเปลี่ยนตัวเลขได้คุณไม่สามารถแสดงรูปภาพหรือไอคอนพิเศษได้สิ่งนี้ จำกัด ตัวเลือกการออกแบบสำหรับผลิตภัณฑ์ที่มีสไตล์หรือทันสมัยมากขึ้น

•ยากที่จะมองเห็นจากบางมุม: ด้วยประเภท LED อาจเป็นเรื่องยากที่จะอ่านตัวเลขหากคุณไม่ได้ดูตรงหากคุณมองจากด้านข้างหรือข้างนอกที่สดใสมากตัวเลขอาจมองเห็นได้ยาก

•ประเภท LED สามารถใช้พลังงานได้มากขึ้น: จอแสดงผล LED ใช้ไฟฟ้ามากกว่า LCD โดยเฉพาะอย่างยิ่งหากมีหลายกลุ่มอยู่ตลอดเวลานี่อาจเป็นปัญหาสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ซึ่งกำลังประหยัดพลังงานเป็นสิ่งสำคัญ

•หากส่วนใดส่วนหนึ่งหยุดพักมันยากที่จะอ่าน: หากหนึ่งในไฟ (ส่วน) หยุดทำงานมันสามารถทำให้ตัวเลขดูผิดตัวอย่างเช่นหมายเลข 8 อาจดูเหมือน 0 หากส่วนกลางล้มเหลวสิ่งนี้อาจทำให้ผู้อื่นสับสน

•การเดินสายมีความซับซ้อนสำหรับตัวเลขจำนวนมาก: การแสดงมากกว่าหนึ่งหลักหมายถึงสายไฟและชิ้นส่วนที่มากขึ้นคุณอาจต้องใช้ชิปพิเศษและงานพิเศษเพื่อเชื่อมต่อทุกอย่างสิ่งนี้สามารถทำให้การออกแบบและการเขียนโปรแกรมยากขึ้นโดยเฉพาะอย่างยิ่งสำหรับผู้เริ่มต้น

บทสรุป

จอแสดงผลเจ็ดส่วนเป็นเครื่องมือที่ง่ายและมีประโยชน์สำหรับการแสดงตัวเลขพวกเขาสว่างขึ้นบางส่วน (เรียกว่าเซ็กเมนต์) เพื่อสร้างตัวเลขจาก 0 ถึง 9 มีสองประเภทขึ้นอยู่กับวิธีการเชื่อมต่อเซ็กเมนต์จอแสดงผลเหล่านี้ง่ายต่อการเชื่อมต่ออย่าใช้พลังงานมากและเหมาะสำหรับอุปกรณ์พื้นฐานเช่นนาฬิกามิเตอร์และเครื่องใช้ในครัวคุณสามารถควบคุมพวกเขาในรูปแบบที่แตกต่างกันตั้งแต่การเดินสายโดยตรงไปจนถึงการใช้ชิปที่ประหยัดพื้นที่และทำให้สิ่งต่าง ๆ ง่ายขึ้นแม้ว่าพวกเขาจะไม่สามารถแสดงคำศัพท์เต็มรูปแบบหรือภาพแฟนซีพวกเขายังคงเป็นตัวเลือกที่ดีเมื่อคุณต้องการการแสดงหมายเลขที่ชัดเจนและเรียบง่าย
