AD620 เครื่องมือวัดเครื่องมือ: แผ่นข้อมูลการกำหนดค่าพินและภาพรวมแผนผัง

แอมพลิฟายเออร์เครื่องมือวัด AD620 มีชื่อเสียงในด้านความแม่นยำและความหลากหลายทำให้เป็นตัวเลือกที่เชื่อถือได้ในอุตสาหกรรมต่างๆด้วยความแม่นยำสูงและการใช้พลังงานต่ำ AD620 เก่งในการใช้งานเช่นเครื่องมือทางการแพทย์ระบบอัตโนมัติอุตสาหกรรมและระบบข้อมูลที่แม่นยำการทำความเข้าใจรายละเอียด Pinout และการปฏิบัติงานของแอมพลิฟายเออร์นี้เป็นสิ่งจำเป็นสำหรับการรวมระบบที่ไร้รอยต่อเพื่อให้มั่นใจถึงประสิทธิภาพที่ดีที่สุดในการออกแบบใด ๆในบทความนี้เราจะสำรวจคุณสมบัติที่สำคัญการกำหนดค่า PIN และแอพพลิเคชั่นของ AD620 โดยเน้นว่าทำไมมันถึงยังคงเป็นโซลูชันสำหรับการขยายที่เชื่อถือได้ของคุณ

แคตตาล็อก

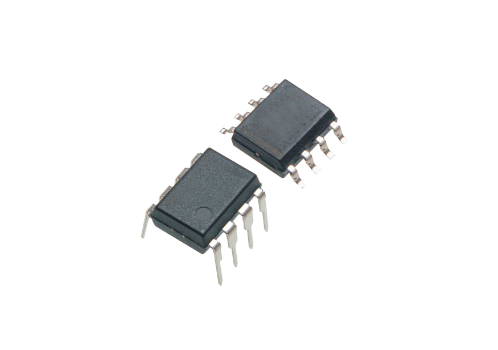

AD620 ภาพรวม

ที่ AD620 เป็นแอมพลิฟายเออร์เครื่องมือวัดที่ประหยัดและมีความแม่นยำสูงช่วยให้สามารถปรับได้มากถึง 10,000 โดยใช้ตัวต้านทานเพียงตัวเดียวมีอยู่ในบรรจุภัณฑ์ SOIC และจุ่ม 8-lead มันมีรอยเท้าขนาดกะทัดรัดเมื่อเทียบกับการออกแบบที่ไม่ต่อเนื่อง

อุปกรณ์ช่วยให้มั่นใจได้ว่าการใช้พลังงานน้อยที่สุดโดยมีกระแสไฟสูงสุด 1.3mA ทำให้เหมาะสำหรับแอปพลิเคชันที่ใช้แบตเตอรี่และพกพาAD620 มีความแม่นยำสูงด้วยความไม่เชิงเส้นสูงสุด 40 ppm แรงดันไฟฟ้าชดเชยสูงสุด 50 μVและการดริฟท์ออฟเซ็ต 0.6 μV/° C สูงสุดข้อกำหนดเหล่านี้ทำให้มีประสิทธิภาพในระบบการเก็บข้อมูลที่มีความแม่นยำเช่นเครื่องชั่งน้ำหนักและอินเทอร์เฟซทรานสดิวเซอร์มันมีสัญญาณรบกวนต่ำและกระแสอคติอินพุตต่ำซึ่งมีความโดดเด่นสำหรับอุปกรณ์ทางการแพทย์ที่ต้องอ่านอย่างแม่นยำ

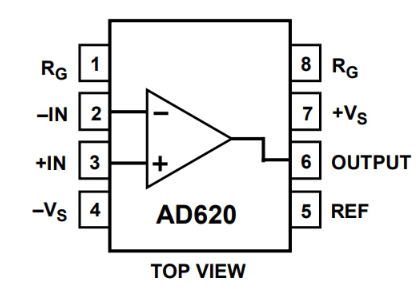

การกำหนดค่า PIN AD620

รุ่น AD620 CAD

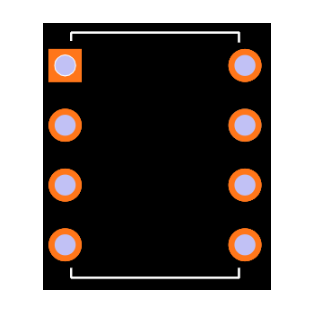

รอยเท้า

คุณสมบัติของ AD620

คุณสมบัติ	คำอธิบาย
ใช้งานง่าย	ใช้งานง่ายการออกแบบที่มีตัวต้านทานภายนอกเพื่อรับ การปรับ
รับช่วง	ได้รับการตั้งค่าด้วยตัวต้านทานภายนอกหนึ่งตัวปรับได้จาก 1 ถึง 10,000.
ช่วงจ่ายไฟ	ทำงานในช่วงที่กว้าง± 2.3 V ถึง± 18 V
ผลงาน	มีประสิทธิภาพสูงกว่าเครื่องมือ 3-op-amp แบบดั้งเดิม การออกแบบเครื่องขยายเสียง
การบรรจุหีบห่อ	มีให้เลือกในแพ็คเกจการแช่ 8-lead และ SOIC
การใช้พลังงานต่ำ	กระแสไฟฟ้าสูงสุด 1.3 Ma
ประสิทธิภาพ DC	B มีคุณสมบัติ DC ที่ยอดเยี่ยม
แรงดันไฟฟ้าชดเชย	แรงดันไฟฟ้าชดเชยอินพุต 50 μV
อินพุตออฟเซ็ตดริฟท์	การดริฟท์ออฟเซ็ตอินพุตต่ำ 0.6 μV/° C
กระแสอคติอินพุต	กระแสไฟอคติสูงสุดที่ 1.0 Na
อัตราส่วนการปฏิเสธโหมดทั่วไป	อัตราส่วนการปฏิเสธโหมดทั่วไปที่ 100 dB ขั้นต่ำที่ G = 10
เสียงรบกวนต่ำ	สัญญาณรบกวนแรงดันไฟฟ้าอินพุต 9 nv/√Hzที่ 1 kHz
เสียงรบกวน	เสียงรบกวนสูงสุด 0.28 μVในช่วง 0.1 Hz ถึง 10 Hz
ข้อกำหนด AC	คุณสมบัติประสิทธิภาพ AC ที่ยอดเยี่ยมพร้อมแบนด์วิดท์ 120 kHz ที่ G = 100
เวลาตกตะกอน	เวลาตกตะกอนอย่างรวดเร็วที่ 15 μsถึง 0.01%

ข้อมูลจำเพาะของ AD620

นี่คือตารางโดยละเอียดของ ANALOG Devices Inc. AD620BN ข้อกำหนดทางเทคนิคคุณสมบัติและพารามิเตอร์พร้อมกับชิ้นส่วนที่มีข้อกำหนดที่คล้ายกัน

พิมพ์	พารามิเตอร์	รายละเอียด
ติดต่อชุบ	ตะกั่วดีบุก	ตะกั่ว/ดีบุก
ติดตั้ง	ผ่านรู	ผ่านรู
ประเภทการติดตั้ง	ผ่านรู	ผ่านรู
แพ็คเกจ / เคส	8-dip (0.300, 7.62 มม.)	8-dip (0.300, 7.62 มม.)
จำนวนพิน	8	8
จำนวนองค์ประกอบ	1	1
อุณหภูมิการทำงาน	-40 ° C ~ 85 ° C	-40 ° C ~ 85 ° C
การบรรจุหีบห่อ	หลอด	หลอด
รหัส JESD-609	E0	E0
รหัส pbfree	เลขที่	เลขที่
สถานะชิ้นส่วน	ล้าสมัย	ล้าสมัย
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )	1 (ไม่ จำกัด )
จำนวนการยุติ	8	8
รหัส ECCN	หู 99	หู 99
ความต้านทาน	10gohm	10gohm
การกระจายพลังงานสูงสุด	650MW	650MW
ตำแหน่งเทอร์มินัล	คู่	คู่
จำนวนฟังก์ชั่น	1	1
แรงดันไฟฟ้า	15V	15V
สนามเทอร์มินัล	2.54 มม.	2.54 มม.
หมายเลขชิ้นส่วนฐาน	AD620	AD620
จำนวนพิน	8	8
แรงดันไฟฟ้า	36V	36V
กระแสการดำเนินงานปัจจุบัน	1.3ma	1.3ma
แหล่งจ่ายไฟเล็กน้อย	1.3ma	1.3ma
การกระจายพลังงาน	650MW	650MW
อัตราการฆ่า	1.2V/μS	1.2V/μS
ประเภทเครื่องขยายเสียง	การใช้เครื่องมือ	การใช้เครื่องมือ
อัตราส่วนการปฏิเสธโหมดทั่วไป	93 dB	93 dB
ปัจจุบัน - อคติอินพุต	500pa	500pa
แรงดันไฟฟ้า - อุปทานเดี่ยว/คู่ (±)	4.6V36V ± 2.3V18V	4.6V36V ± 2.3V18V
เอาต์พุตปัจจุบันต่อช่อง	18MA	18MA
แรงดันไฟฟ้าชดเชยอินพุต (VOS)	30MV	30MV
แรงดันไฟฟ้าเชิงลบ	-15V	-15V
แรงดันไฟฟ้า - อินพุตชดเชย	15μV	15μV
แบนด์วิดธ์ -3dB	1MHz	1MHz
อินพุตออฟเซ็ตกระแสไฟฟ้าปัจจุบัน (IIO)	0.00075μA	0.00075μA
แรงดันไฟฟ้า	1	1
แรงดันไฟฟ้า	10	10
ไม่เชิงเส้น	0.00%	0.00%
ความยาว	9.27 มม.	9.27 มม.
ความสูงนั่ง (สูงสุด)	4.57 มม.	4.57 มม.
การชุบแข็งของรังสี	เลขที่	เลขที่
สถานะ ROHS	ไม่สอดคล้องกับ ROHS	ไม่สอดคล้องกับ ROHS
นำฟรี	มีตะกั่ว	มีตะกั่ว

ทางเลือกของ AD620

หมายเลขชิ้นส่วน	คำอธิบาย	ผู้ผลิต
AD620BRZ-RL	เครื่องมือวัดเครื่องมือ, 85 UV Offset-Max, 1 MHz Band ความกว้าง, PDSO8, ตะกั่วฟรี, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL	เครื่องมือวัดเครื่องมือ, 85 UV Offset-Max, 1 MHz Band ความกว้าง, PDSO8, MS-021-AA, SOIC-8	Analog Devices Inc
ad620br-reel	ดริฟท์ต่ำแอมป์เครื่องมือวัดพลังงานต่ำพร้อมการตั้งค่าที่เพิ่มขึ้น 1 ถึง 10,000	Analog Devices Inc
AD620BRZ-R7	ดริฟท์ต่ำแอมป์เครื่องมือวัดพลังงานต่ำพร้อมการตั้งค่าที่เพิ่มขึ้น 1 ถึง 10,000	Analog Devices Inc
Ad620brz	เครื่องมือวัดเครื่องมือ, 85 UV Offset-Max, 1 MHz Band ความกว้าง, PDSO8, ตะกั่วฟรี, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BR	เครื่องมือวัดเครื่องมือ, 85 UV Offset-Max, 1 MHz Band ความกว้าง, PDSO8, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL7	เครื่องมือวัดเครื่องมือ, 85 UV Offset-Max, 1 MHz Band ความกว้าง, PDSO8, MS-021-AA, SOIC-8	Analog Devices Inc

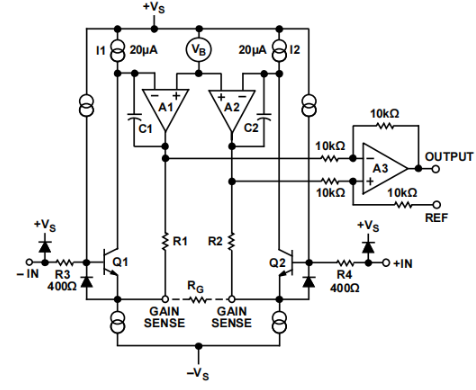

แผนผังที่เรียบง่ายของ AD620

แอปพลิเคชั่นที่เหมาะสำหรับ AD620

AD620 ซึ่งมีความแม่นยำพิเศษและแรงดันไฟฟ้าชดเชยน้อยที่สุดพบว่าตัวเองอยู่ที่บ้านในระบบข้อมูลที่มีความแม่นยำสูงต่างๆระบบดังกล่าวครอบคลุมข้ามแอพพลิเคชั่นเช่นเครื่องชั่งน้ำหนักและอินเทอร์เฟซทรานสดิวเซอร์ซึ่งการแสวงหาความแม่นยำในการวัดนั้นไม่หยุดยั้ง

ระบบข้อมูลที่แม่นยำ

AD620 เติบโตในสภาพแวดล้อมที่มีความแม่นยำโดดเด่นใช้เครื่องชั่งน้ำหนักซึ่งมักใช้ในห้องปฏิบัติการวิจัยหรือการตั้งค่าอุตสาหกรรม: ที่นี่การวัดแต่ละครั้งอาจเป็นขั้นตอนสู่การค้นพบทางวิทยาศาสตร์ที่ก้าวล้ำหรือคุณภาพของผลิตภัณฑ์ที่เหนือกว่าอัตราส่วนการปฏิเสธโหมดทั่วไปของแอมพลิฟายเออร์ (CMRR) และลักษณะเสียงรบกวนต่ำเป็นกระดูกสันหลังของประสิทธิภาพที่เชื่อถือได้และแม่นยำนี้

อินเตอร์เฟส transducer

แอปพลิเคชั่นอินเทอร์เฟซ TransDucer เป็นอีกหนึ่งเวทีที่ AD620 แสดงความสามารถพิจารณาทรานสดิวเซอร์ที่เปลี่ยนปรากฏการณ์ทางกายภาพเช่นความดันอุณหภูมิหรือแรงเป็นสัญญาณไฟฟ้าความแม่นยำของการแปลงเหล่านี้เป็นเรื่องร้ายแรง - ไม่ว่าจะเป็นการควบคุมที่แม่นยำของระบบระบบอัตโนมัติอุตสาหกรรมหรือการตรวจสอบสภาพแวดล้อมอย่างระมัดระวังอิมพีแดนซ์อินพุตสูงของ AD620 มีบทบาทหลักในการรักษาความสมบูรณ์ของสัญญาณซึ่งทำให้เป็นตัวเลือกที่น่าสนใจสำหรับอินเทอร์เฟซเหล่านี้

แอปพลิเคชันทางการแพทย์

ในโลกของเครื่องมือทางการแพทย์ AD620 ส่องสว่างอุปกรณ์เช่น Electrocardiograms (ECGs) และการตรวจสอบความดันโลหิตที่ไม่รุกรานขึ้นอยู่กับความแม่นยำสูงและสัญญาณรบกวนสัญญาณน้อยที่สุดเพื่อส่งมอบการวินิจฉัยที่เชื่อถือได้ที่นี่กระแสเสียงและอคติต่ำของ AD620 นั้นจำเป็นต้องมียิ่งไปกว่านั้นความกล้าหาญของแอมพลิฟายเออร์ในการอนุรักษ์พลังงานช่วยขยายอายุการใช้งานแบตเตอรี่ของอุปกรณ์การแพทย์แบบพกพาอย่างมีนัยสำคัญซึ่งเป็นคุณลักษณะที่สำคัญในภูมิทัศน์ของโซลูชั่นการดูแลสุขภาพมือถือในปัจจุบันซึ่งทุกชั่วโมงของการดำเนินการสามารถสร้างความแตกต่างอย่างลึกซึ้ง

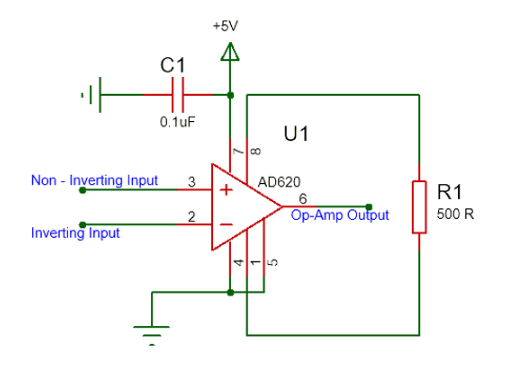

วิธีการใช้งานและเพิ่มประสิทธิภาพ AD620?

การดำเนินงาน AD620 นั้นเกี่ยวข้องกับชุดของขั้นตอนที่ตรงไปตรงมาเริ่มต้นด้วยการจัดการพลังงานแบบรวม (IC) อย่างมีประสิทธิภาพโดยการเชื่อมโยง PIN 7 กับแหล่งจ่ายไฟและพิน 4 เข้ากับพื้นการจัดหา +5V เดียวมักจะเพียงพอสำหรับงานนี้ตรวจสอบให้แน่ใจว่าพิน 2 (ไม่กลับด้าน) และพิน 3 (การกลับเข้าด้านใน) การจัดการสัญญาณอินพุตนั้นมีประโยชน์สำหรับการทำงานที่เหมาะสมเพื่อทำให้เสถียรของเอาต์พุตเมื่อไม่มีความแตกต่างของแรงดันไฟฟ้าระหว่างหมุดอินพุตโดยทั่วไปจะเป็นพินกราวด์ 5 (อ้างอิง) พร้อมกับพิน 4

การควบคุมอัตราขยายของ AD620 เป็นกระบวนการที่มีความคล่องตัวสูงซึ่งต้องใช้ตัวต้านทานภายนอกเพียงตัวเดียวตั้งค่ากำไรโดยการวางตัวต้านทาน (เช่น500Ωเพื่อรับ 100) ระหว่างหมุด 8 (+RG) และ 1 (-RG)กำไรจะถูกคำนวณโดยใช้สูตร

g = (49.4 kΩ / r_ก) + 1.

สูตรนี้ช่วยให้มั่นใจได้ว่าได้รับผลกำไรที่แม่นยำโดยการเลือกค่าตัวต้านทานอย่างเหมาะสมโดยเสนอวิธีที่ง่าย แต่ทรงพลังในการปรับประสิทธิภาพของแอมพลิฟายเออร์ให้ตรงกับความต้องการเฉพาะสิ่งหนึ่งที่มองข้ามบ่อยครั้งคือกระแสอคติอินพุตการออกแบบของ AD620 ช่วยลดกระแสไฟฟ้านี้ แต่ลดความไม่สมดุลใด ๆ ในอิมพีแดนซ์ต้นทางที่เชื่อมต่อกับพินอินพุตยังคงอยู่การลดความไม่ตรงกันจะช่วยลดแรงดันไฟฟ้าออฟเซ็ตเพิ่มความแม่นยำโดยรวมซึ่งส่วนใหญ่เป็นอันตรายในการใช้เครื่องมือที่มีความแม่นยำซึ่งความแตกต่างของนาทีมีความสำคัญการแปรผันของอุณหภูมิอาจส่งผลต่อประสิทธิภาพของ AD620 อย่างมีนัยสำคัญการตรวจสอบให้แน่ใจว่าตัวต้านทานที่ใช้สำหรับการตั้งค่า Gain นั้นมีค่าสัมประสิทธิ์อุณหภูมิต่ำเป็นประโยชน์สำหรับการรักษาอัตราขยายที่มั่นคงในช่วงอุณหภูมิที่กว้างในแอปพลิเคชันที่ได้รับผลกระทบจากสภาพแวดล้อมความเสถียรนี้มีประโยชน์สำหรับประสิทธิภาพที่สอดคล้องกันในสถานการณ์จริงเช่นระบบตรวจสอบอุตสาหกรรมการรักษาเสถียรภาพในอัตรากำไรแม้จะมีความผันผวนของอุณหภูมิเพื่อหลีกเลี่ยงความไม่ถูกต้องของการวัดสิ่งนี้เน้นถึงความสำคัญของการเลือกส่วนประกอบที่เหมาะสมซึ่งสอดคล้องกับสภาพแวดล้อมการปฏิบัติงานซึ่งทำให้มั่นใจได้ว่าการตรวจสอบที่เชื่อถือได้และแม่นยำพินอ้างอิง (พิน 5) มีผลต่อแรงดันไฟฟ้าเอาต์พุตอย่างมีนัยสำคัญการต่อสายดินพินนี้พร้อมกับพิน 4 โดยทั่วไปจะเป็นศูนย์เอาต์พุตเมื่อไม่มีความแตกต่างของแรงดันไฟฟ้าอินพุตอย่างไรก็ตามในการตั้งค่าขั้นสูงมากขึ้นการเชื่อมต่อพินนี้กับแรงดันไฟฟ้าที่เฉพาะเจาะจงสามารถแนะนำชดเชยที่รู้จักในเอาต์พุตซึ่งเป็นประโยชน์ในแอปพลิเคชันที่ต้องใช้การอ้างอิงการอ้างอิงแรงดันไฟฟ้าที่แม่นยำ

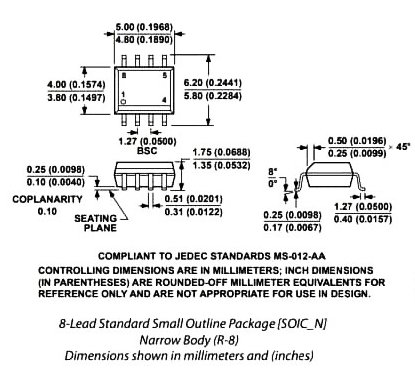

บรรจุภัณฑ์ AD620

เกี่ยวกับอุปกรณ์อะนาล็อก

ANALOG Devices Inc. (NASDAQ: ADI) เก่งในการออกแบบการผลิตและการตลาดของวงจรแบบอะนาล็อกที่มีประสิทธิภาพสูงสัญญาณผสมและการประมวลผลสัญญาณดิจิตอล (DSP) วงจรรวมก่อตั้งขึ้นในปี 2508 ADI ได้มุ่งมั่นที่จะเอาชนะความท้าทายทางวิศวกรรมที่ซับซ้อนในการประมวลผลสัญญาณการแก้ปัญหาที่ชาญฉลาดของพวกเขามีพลังที่จะเปลี่ยนปรากฏการณ์ในโลกแห่งความจริงเช่นอุณหภูมิความดันและความเร็วเป็นสัญญาณไฟฟ้าที่แม่นยำซึ่งทำให้การใช้งานที่หลากหลายและใช้งานได้ทั่วโลก

ในช่วงหลายทศวรรษที่ผ่านมา ADI ได้เปลี่ยนจากการมุ่งเน้นไปที่เทคโนโลยีอะนาล็อกเพียงอย่างเดียวเพื่อใช้วิธีการแบบองค์รวมมากขึ้นซึ่งรวมถึงเทคโนโลยีผสมและ DSPการเปลี่ยนแปลงนี้สะท้อนให้เห็นถึงแนวโน้มที่กว้างขึ้นในอุตสาหกรรมอิเล็กทรอนิกส์เพื่อรวมฟังก์ชั่นหลายอย่างเข้ากับชิปเดียวเพิ่มประสิทธิภาพและการลดการใช้พลังงานโซลูชั่นของ ADI ค้นหาสถานที่ในการใช้งานในระบบอัตโนมัติอุตสาหกรรมการดูแลสุขภาพอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและระบบยานยนต์

พอร์ตโฟลิโอของ ADI ครอบคลุมเทคโนโลยีอะนาล็อกที่มีความแม่นยำเช่นแอมพลิฟายเออร์ผลิตภัณฑ์เชิงเส้นและตัวแปลงข้อมูลซึ่งมีความสำคัญต่อการตรวจจับและการวัดความละเอียดสูงโซลูชันสัญญาณผสมที่รวมวงจรอะนาล็อกและดิจิตอลบนชิปเดียวให้ฟังก์ชั่นและประสิทธิภาพที่เพิ่มขึ้น

PDF แผ่นข้อมูล

ข้อมูล AD620BN:

Ad620.pdf

AD620BRZ-R7 แผ่นข้อมูล:

Ad620.pdf

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. AD623 สามารถแทนที่ AD620 ได้หรือไม่?

AD620 และ AD623 เป็นทั้งแอมพลิฟายเออร์เครื่องมือวัดเดียวที่มีความเข้ากันได้ของ PINปัจจัยที่แตกต่างกันระหว่างพวกเขาอยู่ในข้อกำหนดของแหล่งจ่ายไฟ: AD620 ต้องการอุปกรณ์คู่ในขณะที่ AD623 สามารถทำงานกับอุปกรณ์คู่หรือเดี่ยวดังนั้น AD620 สามารถใช้แทน AD623 ได้หากวงจรดั้งเดิมใช้แหล่งจ่ายไฟคู่คุณสามารถเลือก AD623 สำหรับประสิทธิภาพการใช้พลังงานและการออกแบบพลังงานที่ง่ายขึ้นเนื่องจากมันทำหน้าที่ด้วยการจัดหาเพียงครั้งเดียวหลังจากการทดแทนดังกล่าวประสิทธิภาพของคณะกรรมการไมโครคอนโทรลเลอร์ยังคงมีเสถียรภาพและยังคงดำเนินงานอย่างต่อเนื่องเพื่อให้มั่นใจถึงความน่าเชื่อถือในการใช้งานจริง

2. หมุด AD620 เป็นตัวแทนของอะไร?

P1 และ P8: ตัวต้านทานการตั้งค่าภายนอก

P2 และ P3: ขั้วอินพุต

P6: เทอร์มินัลเอาท์พุท

P4 และ P7: ± 5V แหล่งจ่ายไฟ

P5: อินพุตแรงดันไฟฟ้าอ้างอิง (400mv)

การกำหนดค่าพินเฉพาะนี้ช่วยอำนวยความสะดวกในการเชื่อมต่อส่วนประกอบที่มีโครงสร้างและปรับให้เหมาะสมเพื่อให้มั่นใจถึงประสิทธิภาพที่สอดคล้องกันและทำให้กระบวนการแก้ไขปัญหาง่ายขึ้น

3. AD620 ทำงานอย่างไร?

AD620 ขึ้นอยู่กับการออกแบบแบบสามเปิดแบบดั้งเดิม แต่รวมถึงการปรับปรุงประสิทธิภาพที่สำคัญช่วงแหล่งจ่ายไฟในวงกว้าง (± 2.3– ± 18 V) และการใช้พลังงานต่ำ (กระแสสูงสุดที่ 1.3 Ma)คุณสมบัติเหล่านี้ทำให้เหมาะสำหรับการออกแบบแรงดันต่ำและกำลังต่ำการสร้างเสาหินและการสอบเทียบด้วยเลเซอร์รับประกันความแม่นยำสูงการใช้อินพุต bipolar ที่แตกต่างกันผ่านกระบวนการβทำให้เกิดกระแสอคติอินพุตที่ต่ำกว่าและทำให้กระแสตัวสะสมคงที่ผ่านข้อเสนอแนะภายในสมการเกนคือ g = 49.4kΩ / r_g + 1 โดยที่ R_G เป็นตัวต้านทานภายนอกที่ควบคุมอัตราขยายสิ่งนี้สะท้อนให้เห็นถึงการปฏิบัติที่เป็นนวัตกรรมทางอิเล็กทรอนิกส์โดยเน้นถึงความสำคัญของความแม่นยำและประสิทธิภาพในการออกแบบองค์ประกอบร่วมสมัย

4. เอาต์พุต AD620 สัญญาณอะไร?

AD620 ซึ่งเป็นแอมพลิฟายเออร์เครื่องมือวัดที่ปรับได้สามารถส่งสัญญาณแรงดันไฟฟ้าความเก่งกาจของเอาท์พุทนี้มีการยืนยันโดยเฉพาะอย่างยิ่งสำหรับแอปพลิเคชันที่ต้องการการขยายสัญญาณที่แม่นยำเช่นเครื่องมือทางการแพทย์และการควบคุมกระบวนการอุตสาหกรรมความสามารถในการให้การขยายสัญญาณที่แม่นยำเน้นบทบาทในการรักษามาตรฐานประสิทธิภาพสูงในการใช้งานที่ร้ายแรง

5. ทำไมเอาต์พุต AD620 จึงเป็นลบอยู่เสมอ?

หากเอาต์พุตยังคงเป็นลบแม้จะมีอินพุต± 5V แต่ก็มีหลายปัจจัยในการเล่นที่ได้รับมากเกินไปและความไม่สมดุลของวงจรตรวจสอบตัวต้านทานที่ปรับได้ซึ่งเชื่อมโยงกับหมุดรับเพื่อให้แน่ใจว่าตรงตามข้อกำหนดของแผ่นข้อมูลและการได้รับไม่สูงเกินไปซึ่งสามารถลดความเสี่ยงของการขยายสัญญาณสัญญาณรบกวนด้วยการรักษากำไรปานกลางในขั้นตอนแรกและสร้างความสมดุลให้กับความต้านทานอคติคุณสามารถจัดการกับความจงรักภักดีของสัญญาณและปัญหาความมั่นคงได้อย่างมีประสิทธิภาพเทคนิคการแก้ไขปัญหาเหล่านี้เน้นมาตรการในทางปฏิบัติเพื่อรักษาความสมบูรณ์ของสัญญาณในวงจรอะนาล็อก
