คู่มือแอมพลิฟายเออร์ AD8130AR: คุณสมบัติ, pinout, แอปพลิเคชันและแผ่นข้อมูล

คู่มือนี้เกี่ยวกับ AD8130AR ซึ่งเป็นแอมพลิฟายเออร์ความเร็วสูงได้รับการออกแบบมาเพื่อใช้สัญญาณจากสายเคเบิลคู่บิด (ชนิดที่ใช้ในเครือข่าย) และเปลี่ยนเป็นสัญญาณที่สะอาดและปลายเดี่ยวที่ส่วนอื่น ๆ ของระบบสามารถใช้ได้ในบทความนี้คุณจะได้เรียนรู้ว่า AD8130AR ทำอะไรวิธีการทำงานภายในที่ซึ่งคุณสามารถใช้งานได้และเวอร์ชันใดที่มีให้สำหรับความต้องการที่แตกต่างกัน

แคตตาล็อก

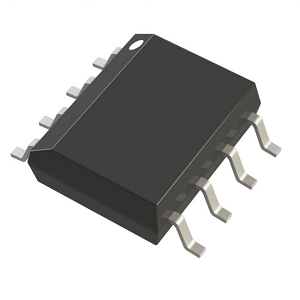

AD8130AR ภาพรวม

ที่ AD8130AR เป็นแอมพลิฟายเออร์ตัวรับสัญญาณที่แตกต่างความเร็วสูงที่ออกแบบมาสำหรับการส่งสัญญาณที่แม่นยำผ่านสายเคเบิลคู่บิดในฐานะที่เป็นส่วนหนึ่งของตระกูล AD8129/AD8130 มันเก่งในการแปลงสัญญาณต่างกันเป็นเอาต์พุตแบบปลายเดี่ยวที่มีความเที่ยงตรงของสัญญาณที่ยอดเยี่ยมด้วยแบนด์วิดธ์ที่กว้าง −3 dB ที่ 270 MHz และอัตราการฆ่าที่ยอดเยี่ยมที่ 1090 V/µs จึงเหมาะอย่างยิ่งสำหรับการส่งวิดีโอแบบอะนาล็อกหรือดิจิตอลและข้อมูลความเร็วสูงAD8130AR ให้การปฏิเสธโหมดทั่วไปที่ยอดเยี่ยมที่วัดได้ที่ 94 dB ที่ความถี่ต่ำและ 70 เดซิเบลที่ 10 MHz ทำให้สามารถทำงานได้อย่างมีประสิทธิภาพแม้กระทั่งการเดินสายที่มีต้นทุนต่ำรองรับช่วงแหล่งจ่ายไฟที่กว้างตั้งแต่รางเดี่ยว +4.5 V ไปจนถึงรางคู่± 12.6 V ทำให้สามารถใช้งานได้กับแรงดันไฟฟ้าที่หลากหลายของระบบโดยไม่จำเป็นต้องแยกหม้อแปลงแยกAD8130 นั้นมีความเป็นเอกภาพและเหมาะสมที่สุดสำหรับแอพพลิเคชั่นที่มีแบดแบนด์สูง

หากคุณกำลังมองหาแอมพลิฟายเออร์ตัวรับสัญญาณประสิทธิภาพสูงที่เชื่อถือได้ AD8130AR เป็นตัวเลือกที่ยอดเยี่ยมสั่งซื้อจำนวนมากกับเราวันนี้เพื่อให้ระบบความเร็วสูงของคุณทำงานได้อย่างราบรื่นด้วยการจัดการสัญญาณที่มีสัญญาณรบกวนต่ำที่สอดคล้องกัน

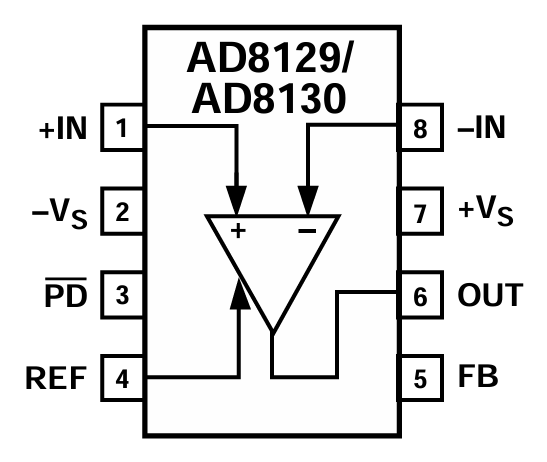

การกำหนดค่า PIN AD8130AR

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	+ใน	อินพุตที่ไม่ได้กลับด้าน (อินพุตเชิงบวกเชิงบวก)
2	–VS	แรงดันไฟฟ้าเชิงลบ
3	PD̅	การควบคุมพลังงานลง (ใช้งานต่ำ)
4	ผู้อ้างอิง	อินพุตการอ้างอิงแรงดันไฟฟ้า (ตั้งค่าโหมดทั่วไปเอาต์พุต)
5	FB	ข้อเสนอแนะ PIN (สำหรับการตั้งค่าการได้รับหรือเสถียรภาพ)
6	ออก	เอาต์พุตของเครื่องขยายเสียง
7	+vs	แรงดันไฟฟ้าบวก
8	-ใน	อินพุตกลับด้าน (อินพุตเชิงลบเชิงลบ)

AD8130AR CAD รุ่น

สัญลักษณ์ AD8130AR

AD8130AR รอยเท้า

AD8130AR 3D รุ่น

คุณสมบัติ AD8130AR

แบนด์วิดท์สูง: AD8130AR รองรับแบนด์วิดท์ −3 dB ที่ 270 MHz ที่ Unity Gain ทำให้สามารถจัดการสัญญาณอะนาล็อกและดิจิตอลได้อย่างรวดเร็วด้วยการสูญเสียหรือความล่าช้าน้อยที่สุดสิ่งนี้ทำให้เหมาะสำหรับแอปพลิเคชันความถี่สูงเช่นการส่งวิดีโอและลิงก์ข้อมูลความเร็วสูง

อัตราการฆ่าเร็ว: ด้วยอัตราการฆ่าที่สูงมาก 1090 โวลต์ต่อไมโครวินาทีแอมพลิฟายเออร์สามารถตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงสัญญาณอินพุตอย่างรวดเร็วทำให้มั่นใจได้ว่าการเปลี่ยนสัญญาณที่คมชัดและลดการบิดเบือนในรูปคลื่นที่เปลี่ยนแปลงอย่างรวดเร็ว

อัตราส่วนการปฏิเสธโหมดทั่วไปที่ยอดเยี่ยม (CMRR): AD8130AR ประสบความสำเร็จ 94 dB CMRR จาก DC ถึง 100 kHz, 80 dB ที่ 2 MHz และ 70 dB ที่ 10 MHzสิ่งนี้ช่วยให้สามารถปฏิเสธเสียงรบกวนหรือสัญญาณรบกวนที่ไม่พึงประสงค์ที่ปรากฏขึ้นอย่างเท่าเทียมกันในอินพุตทั้งสองแม้ในความถี่สูงสำหรับใช้กับสายเคเบิลคู่บิดที่ไม่ได้รับการรักษา

อิมพีแดนซ์อินพุตสูง: อิมพีแดนซ์อินพุตสูงช่วยให้การโหลดน้อยที่สุดในแหล่งสัญญาณรักษาความสมบูรณ์ของสัญญาณและทำให้ง่ายต่อการเชื่อมต่อกับวงจรอื่น ๆ

ช่วงแรงดันไฟฟ้าทั่วไปอินพุตทั่วไป: ช่วงโหมดทั่วไปที่กว้างหมายถึงแอมพลิฟายเออร์สามารถรับแรงดันไฟฟ้าอินพุตที่แกว่งอยู่เหนือหรือใต้พื้นดินโดยไม่มีการบิดเบือนแม้จะไม่มีการใช้หม้อแปลง

เสียงรบกวนต่ำ: AD8130AR รักษาพื้นเสียงต่ำทำให้เหมาะสำหรับการใช้งานที่แม่นยำเช่นเครื่องมือวัดและอุปกรณ์การแพทย์

การบิดเบือนต่ำ: แอมพลิฟายเออร์มีการบิดเบือนฮาร์มอนิกทั้งหมดต่ำมากวัดที่ −79 dBC สำหรับสัญญาณ 1 V P-P ที่ 5 MHzสิ่งนี้ทำให้มั่นใจได้ว่าการทำซ้ำสัญญาณที่แม่นยำในแอปพลิเคชันเช่นวิดีโอหรือการส่งสัญญาณเบสแบนด์ RF

ช่วงแหล่งจ่ายไฟกว้าง : มันสามารถทำงานได้จากแหล่งจ่ายเงินเดียวที่เริ่มต้นที่ +4.5 V หรือจากอุปกรณ์คู่สูงถึง± 12.6 V นำเสนอความเข้ากันได้กับแรงดันไฟฟ้าของระบบที่หลากหลายและปรับปรุงการปรับการออกแบบ

ฟังก์ชั่นพลังงานลง: พินพลังงานลงในตัวช่วยให้สามารถปิดการใช้งานอุปกรณ์เมื่อไม่จำเป็นต้องอนุรักษ์พลังงานในแอพพลิเคชั่นที่ใช้แบตเตอรี่หรือพลังงานที่ไวต่อพลังงาน

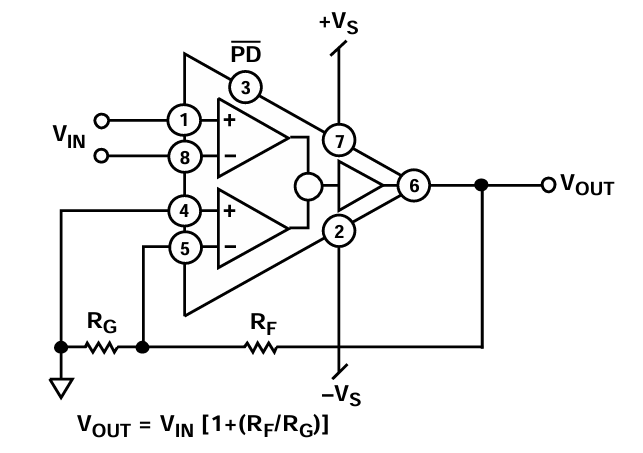

AD8130 บล็อกไดอะแกรม

แผนภาพบล็อกแสดงโครงสร้างภายในของ AD8130 และตัวแปร AD8130AR ซึ่งทั้งสองอย่างนี้ทำหน้าที่เป็นแอมพลิฟายเออร์ตัวรับสัญญาณที่แตกต่างกันที่แกนกลางของอุปกรณ์คือแอมพลิฟายเออร์ต่าง ๆ สองตัวที่จัดเรียงเพื่อประมวลผลสัญญาณอินพุตปลายเดียว (V_IN) และสร้างเอาต์พุตที่แตกต่างกันสัญญาณเข้ามาที่ PIN 1 (อินพุตที่ไม่กลับด้าน) และไหลผ่านแอมพลิฟายเออร์ภายในสองตัวที่จับคู่กันซึ่งรักษาการปฏิเสธโหมดทั่วไปที่ยอดเยี่ยมและความเที่ยงตรงของสัญญาณPIN 5 มีสายดินผ่านตัวต้านทาน RG ในขณะที่ตัวต้านทานข้อเสนอแนะ RF เชื่อมต่อเอาต์พุตกลับไปยังเส้นทางการคว่ำการตั้งค่าอัตราขยายตามสูตร:

การจัดเรียงข้อเสนอแนะนี้ช่วยให้มั่นใจได้ถึงความมั่นคงและการควบคุมการรับอย่างแม่นยำพลังงานถูกส่งไปยังอุปกรณ์ผ่านหมุด 2 และ 7 ซึ่งเชื่อมต่อกับรางซัพพลายเชิงลบและบวกตามลำดับ (-VS และ +VS)PIN 6 เอาต์พุตสัญญาณขยายสุดท้ายและ PIN 3 (PD) ช่วยให้สามารถควบคุมพลังงานลงเพื่อประหยัดพลังงานเมื่ออุปกรณ์ไม่ได้ใช้งานสถาปัตยกรรมที่แตกต่างภายในช่วยลดการบิดเบือนและการรบกวนภายนอกทำให้ซีรีย์ AD8130 เหมาะสำหรับการเรียกร้องแอพพลิเคชั่นความเร็วสูงเช่นการกระจายสัญญาณวิดีโอที่แม่นยำเหนือเส้นคู่บิด

ข้อมูลจำเพาะ AD8130AR

พิมพ์	พารามิเตอร์
ผู้ผลิต	Analog Devices Inc.
การบรรจุหีบห่อ	หลอด
สถานะชิ้นส่วน	ล้าสมัย
ประเภทเครื่องขยายเสียง	แตกต่างกัน
จำนวนวงจร	1
อัตราการฆ่า	1100 V/µs
แบนด์วิดธ์ -3dB	290 MHz
ปัจจุบัน - อคติอินพุต	500 NA
แรงดันไฟฟ้า - อินพุตชดเชย	400 µV
ปัจจุบัน - อุปทาน	13 MA
ปัจจุบัน - เอาต์พุต / ช่อง	40 mA
แรงดันไฟฟ้า - ช่วงการจัดหา (ขั้นต่ำ)	4.5 V
แรงดันไฟฟ้า - ช่วงการจัดหา (สูงสุด)	25.2 V
อุณหภูมิการทำงาน	-40 ° C ~ 85 ° C
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	8-soic (0.154 ", ความกว้าง 3.90 มม.)
แพ็คเกจอุปกรณ์ซัพพลายเออร์	8-soic
หมายเลขผลิตภัณฑ์พื้นฐาน	AD8130

แอปพลิเคชัน AD8130AR

ตัวรับสัญญาณเชิงอนุพันธ์ความเร็วสูง

AD8130AR นั้นสร้างขึ้นเพื่อรับสัญญาณต่างกันความถี่สูงที่ส่งผ่านสายเคเบิลคู่บิดการปฏิเสธโหมดทั่วไปที่ยอดเยี่ยมและแบนด์วิดท์กว้างทำให้มั่นใจได้ว่าสัญญาณยังคงสะอาดและแม่นยำแม้ว่าจะมีสัญญาณรบกวนทางไฟฟ้าภายนอกสิ่งนี้ทำให้เหมาะสำหรับการใช้งานในระบบอัตโนมัติอุตสาหกรรมลิงก์การสื่อสารหรือสภาพแวดล้อมที่ EMI และ Crosstalk เป็นข้อกังวล

การแปลงที่แตกต่างถึงชุด

ในหลาย ๆ ระบบสัญญาณจะถูกส่งในรูปแบบที่แตกต่างกันสำหรับการสร้างภูมิคุ้มกันรบกวน แต่ต้องแปลงเป็นสัญญาณปลายเดี่ยวสำหรับการประมวลผลเพิ่มเติมAD8130AR จัดการการแปลงนี้ด้วยการบิดเบือนที่น้อยที่สุดและการรองรับแรงดันไฟฟ้าที่กว้างทำให้สามารถเชื่อมต่อที่สะอาดและมีประสิทธิภาพระหว่างเอาต์พุตที่แตกต่างกันและ ADCs ปลายเดี่ยว DSP หรือระบบอะนาล็อก

แอมพลิฟายเออร์เครื่องมือวัดความเร็วสูง

ต้องขอบคุณอิมพีแดนซ์อินพุตสูงเสียงต่ำและความเป็นเส้นตรงที่ยอดเยี่ยม AD8130AR จึงเหมาะสำหรับแอปพลิเคชันเครื่องมือวัดช่วยให้การวัดที่แตกต่างกันอย่างแม่นยำและการขยายโดยไม่เพิ่มเสียงรบกวนของระบบทำให้มีค่าในการเชื่อมต่อเซ็นเซอร์ทางวิทยาศาสตร์การแพทย์หรืออุตสาหกรรม

แอพพลิเคชั่นขยับระดับ

AD8130AR รองรับช่วงแรงดันไฟฟ้าแบบโหมดทั่วไปอินพุตที่กว้างทำให้สามารถเลื่อนระดับแรงดันไฟฟ้าระหว่างระบบที่มีศักยภาพพื้นดินที่แตกต่างกันสิ่งนี้มีประโยชน์ในระบบที่ครอบคลุมระยะทางไกลหรือเชื่อมต่อโดเมนพลังงานที่แตกต่างกันโดยไม่ต้องใช้หม้อแปลงแยกหรือฮาร์ดแวร์เพิ่มเติม

การส่งสัญญาณวิดีโอแบบอะนาล็อกและดิจิตอล

ด้วยแบนด์วิดท์ที่กว้างและการบิดเบือนต่ำ AD8130AR เหมาะสำหรับการส่งสัญญาณวิดีโอแบบอะนาล็อกหรือดิจิตอลผ่านสายเคเบิลคู่บิดมันรักษาความชัดเจนของภาพและความสมบูรณ์ของเวลาทำให้เหมาะสำหรับระบบเฝ้าระวังวิดีโออุปกรณ์กระจายเสียงหรือการตั้งค่าการมองเห็นของเครื่องที่ต้องใช้การส่งทางไกล

ระบบการส่งข้อมูลความเร็วสูง

ในระบบการสื่อสารข้อมูลการลดลงของสัญญาณในระยะทางเป็นข้อกังวลหลักAD8130AR ช่วยลดสิ่งนี้โดยการรักษาความเที่ยงตรงของสัญญาณที่สูงแม้จะมีความยาวสายเคเบิลที่ขยายออกไปเพื่อให้มั่นใจว่าสัญญาณดิจิตอลที่รวดเร็วมาถึงสภาพสมบูรณ์มันเป็นตัวเลือกที่ยอดเยี่ยมสำหรับระบบเช่น Ethernet Over Twisted Pair, หน่วยเก็บข้อมูลหรือแบ็คเพลนควบคุมดิจิตอล

AD8130AR ชิ้นส่วนที่คล้ายกัน

- AD8130ARZ-REEL

AD8130ARZ-REEL นั้นเหมือนกับ AD8130AR ซึ่งมีแบนด์วิดธ์ 270 MHz เดียวกันอัตรา 1090 V/µs Slew และ CMRR สูงความแตกต่างที่สำคัญอยู่ในรูปแบบบรรจุภัณฑ์รุ่นนี้มาในรีลที่มีความเป็นไปได้แบบไม่เป็นตะกั่วซึ่งเหมาะสำหรับการประกอบ SMT (เทคโนโลยีการยึดพื้นผิว) อัตโนมัติเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการผลิตที่มีปริมาณมากที่กำลังมองหาการปฏิบัติตามสิ่งแวดล้อมและกระบวนการผลิตที่มีประสิทธิภาพ

- AD8130ARMZ-REEL

ตัวแปรนี้ AD8130ARMZ-REEL นี้แบ่งปันลักษณะไฟฟ้าหลักทั้งหมดของ AD8130AR แต่มาในแพ็คเกจขนาดเล็กขนาดเล็ก (MSOP-8) มากกว่ามาตรฐาน SOICรูปแบบ MSOP มีขนาดเล็กลงทำให้เหมาะสำหรับการออกแบบ PCB ขนาดกะทัดรัดหรือพื้นที่ จำกัด โดยไม่ลดทอนประสิทธิภาพเป็นตัวเลือกอันดับต้น ๆ สำหรับระบบฝังตัวแบบพกพาหรือหนาแน่น

- AD8130ARMZ-REEL7

AD8130ARMZ-REEL7 เป็นอุปกรณ์เดียวกับรุ่น ARMZ-Reel แต่จัดทำในรูปแบบเทปและรีลขนาด 7 นิ้วที่เหมาะสำหรับระบบการเลือกและสถานที่ที่เฉพาะเจาะจงมันยังคงรักษาลักษณะความเร็วสูงความเร็วต่ำแบบเดียวกันให้ความสะดวกสบายสำหรับสายการประกอบที่ต้องการความคลาดเคลื่อนของรีลที่เข้มงวดมากขึ้น

ข้อดีของ AD8130AR

สถาปัตยกรรมข้อเสนอแนะที่ใช้งานอยู่

ซึ่งแตกต่างจาก op-amps แบบดั้งเดิม AD8130AR ใช้การออกแบบข้อเสนอแนะที่ใช้งานอยู่ซึ่งแยกเส้นทางอินพุตและข้อเสนอแนะสิ่งนี้จะช่วยลดปฏิสัมพันธ์ระหว่างสัญญาณและข้อเสนอแนะปรับปรุงความมั่นคงและลดการบิดเบือนนอกจากนี้ยังช่วยเพิ่มความสามารถของอุปกรณ์ในการปฏิเสธเสียงโหมดทั่วไปทำให้เหมาะสำหรับการประมวลผลสัญญาณที่แตกต่างกันในระยะทางไกล

แบนด์วิดท์สูงและอัตราการฆ่า

แอมพลิฟายเออร์มีแบนด์วิดท์ 270 MHz และอัตราการฆ่าสายฟ้าเร็ว 1090 V/µsลักษณะเหล่านี้ช่วยให้สามารถจัดการกับขอบที่รวดเร็วและเนื้อหาความถี่สูงด้วยความล่าช้าน้อยที่สุดหรือการสูญเสียสัญญาณทำให้เหมาะสำหรับแอปพลิเคชันเช่นการส่งผ่านวิดีโอเบสแบนด์ RF หรือระบบสื่อสารดิจิตอล

การบิดเบือนและเสียงรบกวนต่ำ

ด้วยระดับสัญญาณรบกวนอินพุตเพียง 12.5 nv/√Hzและการบิดเบือนฮาร์มอนิกต่ำถึง −79 dbc ที่ 5 MHz AD8130AR ทำให้มั่นใจได้ว่าการขยายสัญญาณความเที่ยงตรงสูงสิ่งนี้ทำให้เหมาะสำหรับการใช้เครื่องมือที่ละเอียดอ่อนและการเก็บข้อมูลที่แม่นยำ

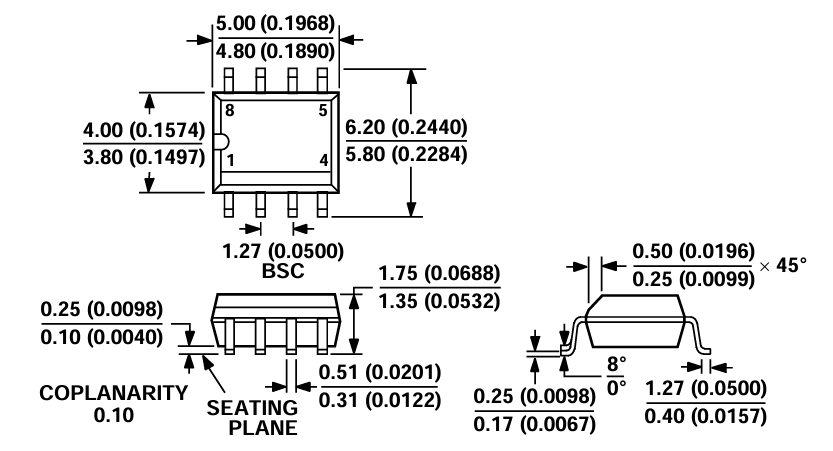

ขนาดบรรจุภัณฑ์ AD8130AR

มิติแพ็คเกจ

พารามิเตอร์	มิติ (มม.)
ความกว้างของร่างกาย	3.80 - 4.00
ความยาวของร่างกาย	4.80 - 5.00
ความกว้างโดยรวม (พร้อมโอกาสในการขาย)	5.80 - 6.20
ความสูงของร่างกาย	1.35 - 1.75
ระยะห่างตะกั่ว (ระยะห่างพิน)	1.27 (BSC)
ความกว้างตะกั่ว	0.25 - 0.50
ความหนาตะกั่ว	0.17 - 0.25
ความยาวตะกั่ว (จากแพ็คเกจ)	0.40 - 1.27
ความสูงขัดแย้ง	0.10 - 0.25
ความโคพลานาริตี้	0.10 (สูงสุด)
มุมโค้งนำ	0 ° - 8 °

โครงร่างแพ็คเกจ

ผู้ผลิต AD8130AR

AD8130AR ผลิตโดย ANALOG Devices Inc. (ADI) ซึ่งเป็น บริษัท เซมิคอนดักเตอร์ที่มีชื่อเสียงระดับโลกซึ่งได้รับการยอมรับในการเป็นผู้นำในเทคโนโลยีการประมวลผลสัญญาณแบบอะนาล็อกที่มีประสิทธิภาพสูงสัญญาณผสมและสัญญาณดิจิตอลก่อตั้งขึ้นในปีพ. ศ. 2508 และมีสำนักงานใหญ่ในวิลมิงตันแมสซาชูเซตส์ ADI ได้สร้างชื่อเสียงที่แข็งแกร่งในการส่งมอบส่วนประกอบที่แม่นยำซึ่งให้พลังงานทุกอย่างตั้งแต่ระบบอัตโนมัติอุตสาหกรรมและเครื่องมือวัดจนถึงโครงสร้างพื้นฐานการสื่อสารอุปกรณ์อะนาล็อกเน้นคุณภาพนวัตกรรมและความน่าเชื่อถือในระยะยาวทำให้ส่วนประกอบของมันรวมถึงโซลูชั่นที่เชื่อถือได้ AD8130AR ในการเรียกร้องสภาพแวดล้อมทางวิศวกรรมด้วยการสนับสนุนการออกแบบที่กว้างขวางเอกสารที่แข็งแกร่งและความเป็นเลิศด้านการผลิตที่พิสูจน์แล้ว ADI ทำให้มั่นใจได้ว่า AD8130AR เป็นไปตามมาตรฐานที่เข้มงวดสำหรับความจงรักภักดีของสัญญาณและประสิทธิภาพของระบบ

บทสรุป

AD8130AR เป็นตัวเลือกที่ชาญฉลาดเมื่อคุณต้องการแอมพลิฟายเออร์ที่เชื่อถือได้ซึ่งทำให้สัญญาณสะอาดแม้กระทั่งสายเคเบิลยาวหรือในที่ที่มีเสียงดังมีการใช้งานที่หลากหลายจากระบบวิดีโอและข้อมูลความเร็วสูงเพื่อทดสอบอุปกรณ์และเซ็นเซอร์มันทำงานได้ดีกับแหล่งจ่ายไฟที่แตกต่างกันและมีหลายแพ็คเกจเพื่อให้เหมาะกับการออกแบบที่หลากหลายประสิทธิภาพที่แข็งแกร่งเสียงรบกวนต่ำและคุณภาพที่เชื่อถือได้จากอุปกรณ์อะนาล็อกทำให้มันยอดเยี่ยมสำหรับทุกคนที่สร้างอุปกรณ์อิเล็กทรอนิกส์ที่รวดเร็วและแม่นยำ
