บ้านบล็อกคู่มือไดรเวอร์สาย ADM5170AP: คุณสมบัติ, pinout, แอปพลิเคชันและการแปลงสัญญาณ RS-232/RS-423
บน 17/04/2025 1,776

คู่มือไดรเวอร์สาย ADM5170AP: คุณสมบัติ, pinout, แอปพลิเคชันและการแปลงสัญญาณ RS-232/RS-423

คู่มือนี้เกี่ยวกับ ADM5170AP ซึ่งเป็นชิปพิเศษที่ช่วยส่งสัญญาณในระบบการสื่อสารดิจิตอลมันมุ่งเน้นไปที่วิธีที่ชิปนี้ใช้สัญญาณตรรกะพื้นฐาน (เช่น TTL หรือ CMOS) และแปลงเป็นสัญญาณ RS-232 หรือ RS-423 ที่แข็งแกร่งขึ้นเพื่อการส่งที่ดีขึ้นนอกจากนี้ยังอธิบายว่า ADM5170AP อนุญาตให้คุณเลือกโหมดเอาต์พุตปรับความเร็วสัญญาณอย่างไรและใช้งานได้อย่างมีประสิทธิภาพมันเน้นว่าชิปนี้ทำให้การเชื่อมต่อและส่งข้อมูลได้ง่ายขึ้นอย่างชัดเจนและน่าเชื่อถือในระยะทางไกล

แคตตาล็อก

1. ADM5170AP ภาพรวม
2. การกำหนดค่า PIN ADM5170AP
3. ADM5170AP CAD รุ่น
4. คุณสมบัติ ADM5170AP
5. ADM5170AP บล็อกไดอะแกรม
6. ข้อมูลจำเพาะ ADM5170AP
7. การเขียนโปรแกรมโหมดเอาต์พุต ADM5170AP
8. แอปพลิเคชัน ADM5170AP
9. ADM5170AP ชิ้นส่วนที่คล้ายกัน
10. ADM5170AP ข้อดี
11. ADM5170AP ขนาดบรรจุภัณฑ์
12. ADM5170AP ผู้ผลิต
13. บทสรุป

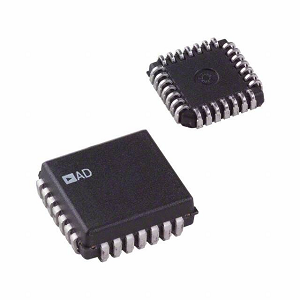

ADM5170AP

ภาพรวม ADM5170AP

ที่ ADM5170AP เป็นไดรเวอร์คู่แปดสายที่เหมาะสำหรับระบบการสื่อสารดิจิตอลการจัดการอัตราข้อมูลสูงถึง 116 kb/sมีการออกแบบทางวิศวกรรมที่ไม่ซ้ำกันเพื่อรับอินพุต TTL หรือ CMOS ซึ่งจะกลับด้านและแปลเป็นระดับสัญญาณ RS-232E หรือ RS-423Aความยืดหยุ่นนี้ถูกควบคุมโดยโหมดเลือกอินพุต MS+ และ MS–;การตั้งค่าทั้งสองเป็น GND เริ่มต้นการดำเนินการ RS-423 ในขณะที่การเชื่อมต่อ MS+ กับ VDD และ MS-กับ VSS ช่วยให้การดำเนินการ RS-232อัตราการฆ่าเอาท์พุทสามารถปรับได้อย่างประณีตจาก 10 V/µs ถึง 2.2 V/µs โดยการเชื่อมต่อตัวต้านทานภายนอกระหว่างพินปรับอัตราการฆ่า (SRA) และ GND รองรับความยาวสายเคเบิลและประเภทต่างๆอุปกรณ์ยังมีคุณสมบัติเอาต์พุตที่สามารถปิดใช้งานได้โดยใช้พิน EN (เปิดใช้งานอินพุต) ช่วยให้การแบ่งปันสายเอาต์พุตทั่วไปซึ่งช่วยเพิ่มความยืดหยุ่นและประสิทธิภาพในการออกแบบระบบADM5170AP รวมเทคโนโลยี CMOS พลังงานต่ำการป้องกันการลัดวงจรเอาท์พุทและอินพุตที่เข้ากันได้กับ TTL/CMOS ทำให้เป็นตัวเลือกที่เหมาะสำหรับโมเด็มความเร็วสูงพอร์ต I/O คอมพิวเตอร์และแอพพลิเคชั่นการแปลระดับตรรกะ

หากคุณกำลังคิดเกี่ยวกับการอัพเกรดระบบของคุณหรือขยายสายผลิตภัณฑ์ของคุณ ADM5170AP เป็นตัวเลือกที่ชาญฉลาดติดต่อเราวันนี้เพื่อสั่งซื้อจำนวนมากและตรวจสอบให้แน่ใจว่าสินค้าคงคลังของคุณตรงตามความต้องการด้วยองค์ประกอบประสิทธิภาพสูงนี้

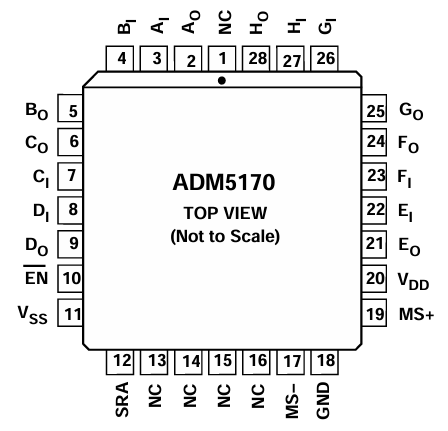

การกำหนดค่า PIN ADM5170AP

ADM5170AP Pin Configuration

ของช่วยในการจำ
การทำงาน
VDD
อินพุตแหล่งจ่ายไฟ +10 V ± 10%
Vเอสเอส
แหล่งจ่ายไฟอินพุต –10 V ± 10%
gnd
พินภาคพื้นดินต้องเชื่อมต่อกับ 0 V.
อันฉัน ---ชมฉัน
อินพุตดิจิตอลไปยังไดรเวอร์ A ถึง H
อันโอ ---ชมโอ
RS-232/RS-423 เอาท์พุทจากไดรเวอร์ A ถึง H.
en
เปิดใช้งานพินเมื่อสูงเอาต์พุตทั้งหมดจะถูกระบุ 3
MS+, MS–
โหมดเลือกอินพุตใช้เพื่อควบคุมระดับเอาต์พุต แกว่ง.ด้วย MS+ & MS- เชื่อมต่อกับ GND ระดับเอาต์พุต RS-423A จะถูกเลือกกับ MS+ เชื่อมต่อกับ VDD และ MS– เชื่อมต่อกับ Vเอสเอส, RS-232 ระดับเอาต์พุตได้รับการพัฒนา
SRA
อินพุตปรับอัตราการฆ่าตัวต้านทานภายนอก (2 kΩถึง 10 kΩ) เชื่อมต่อระหว่างพินนี้กับ GND นี้ใช้เพื่อควบคุมเอาต์พุต SLEW อัตรา (10 V/µs ถึง 2.2 V/µs)

ADM5170AP CAD รุ่น

ADM5170AP Symbol

สัญลักษณ์ ADM5170AP

ADM5170AP Footprint

รอยเท้า ADM5170AP

ADM5170AP 3D Model

ADM5170AP 3D รุ่น

คุณสมบัติ ADM5170AP

- แปดไดรเวอร์สายเดียว: ADM5170AP มีไดรเวอร์บรรทัดอิสระแปดตัวในแพ็คเกจเดียวทำให้สามารถส่งข้อมูลหลายช่องสัญญาณพร้อมกันได้คุณลักษณะนี้มีประโยชน์สำหรับระบบการสื่อสารดิจิตอลที่ซับซ้อนซึ่งต้องใช้สัญญาณเอาต์พุตหลายสัญญาณ

- การปฏิบัติตามมาตรฐาน: อุปกรณ์นี้สอดคล้องกับ EIA RS-232E, RS-423A และ CCITT V.10/X.26 มาตรฐานทำให้มั่นใจได้ว่าสามารถทำงานได้อย่างราบรื่นภายในกรอบการสื่อสารดิจิตอลที่หลากหลายและเข้ากันได้กับโปรโตคอลการสื่อสารระหว่างประเทศ

- อัตราการฆ่าที่ตั้งโปรแกรมได้: คุณสามารถปรับอัตราการฆ่าเอาท์พุทจาก 10 V/µs เป็น 2.2 V/µs โดยการเชื่อมต่อตัวต้านทานภายนอกระหว่างพินปรับอัตรา SLEW (SRA) และกราวด์ความสามารถในการปรับได้นี้ช่วยให้การปรับความสมบูรณ์ของสัญญาณอย่างละเอียดตามลักษณะของสายเคเบิลเชื่อมต่อลดการสะท้อนสัญญาณและข้อผิดพลาดในการส่งสัญญาณ

- ช่วงแรงดันไฟฟ้ากว้าง : ADM5170AP ทำงานด้วยช่วงแรงดันไฟฟ้าจาก 9 V ถึง 15 V สำหรับ VDD และจาก –9 V ถึง –15 V สำหรับ VSSช่วงกว้างนี้รองรับแหล่งจ่ายไฟต่างๆเพิ่มความยืดหยุ่นของอุปกรณ์ในการกำหนดค่าระบบที่แตกต่างกัน

- เทคโนโลยี CMOS พลังงานต่ำ: สร้างขึ้นด้วยเทคโนโลยี CMOS พลังงานต่ำ ADM5170AP จะลดการใช้พลังงานลงเหลือ 40 เมกะวัตต์เมื่อปิดการใช้งานคุณลักษณะนี้มีความสำคัญสำหรับการประหยัดพลังงานในระบบที่ต้องใช้เวลาในการปฏิบัติงานนานและความยั่งยืน

- เอาต์พุต 3 สถานะ: พินเอาท์พุทของ ADM5170AP สามารถปิดใช้งานได้โดยใช้พิน EN (เปิดใช้งาน)ฟังก์ชั่นนี้ช่วยให้การแบ่งปันสายการสื่อสารทั่วไปและป้องกันการรบกวนของสัญญาณทำให้เหมาะสำหรับระบบที่มีไดรเวอร์หลายตัวใช้เส้นทางเอาต์พุต

- อินพุตที่เข้ากันได้ของ TTL/CMOS: ไดรเวอร์สายยอมรับทั้งระดับอินพุต TTL และ CMOS ซึ่งให้ความเก่งกาจในการเชื่อมต่อกับตระกูลลอจิกต่างๆคุณลักษณะนี้ทำให้กระบวนการออกแบบง่ายขึ้นโดยไม่จำเป็นต้องใช้ฮาร์ดแวร์การเปลี่ยนระดับเพิ่มเติม

- การป้องกันการลัดวงจรเอาต์พุต: มันรวมถึงการป้องกันในตัวกับกางเกงขาสั้นเอาต์พุตซึ่งช่วยเพิ่มความน่าเชื่อถือและความทนทานของอุปกรณ์โดยการป้องกันความเสียหายเนื่องจากวงจรลัดวงจรโดยไม่ตั้งใจระหว่างการทำงาน

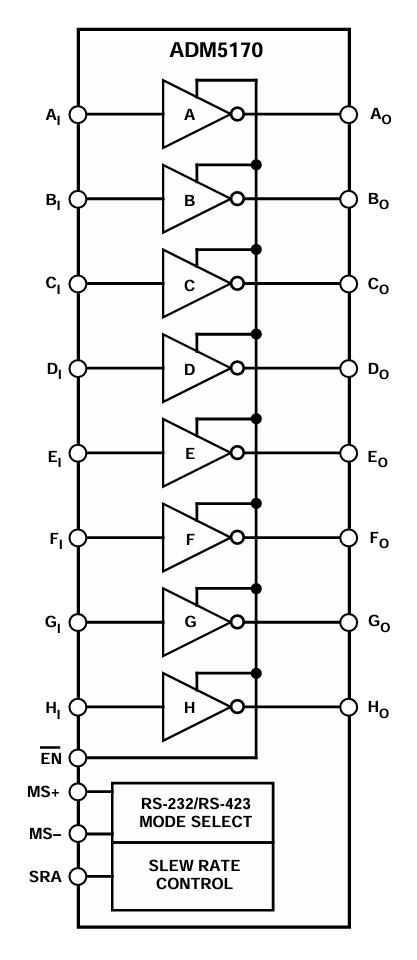

ADM5170AP บล็อกไดอะแกรม

ADM5170AP Block Diagram

ที่ บล็อกไดอะแกรม ของ ADM5170AP แสดงฟังก์ชั่นของมันเป็นไดรเวอร์บรรทัดแปดตัวจัดการช่องสัญญาณสัญญาณอินพุตเอาท์พุตแปดรายการที่มีป้ายกำกับผ่าน H. สัญญาณแต่ละสัญญาณ (AI ถึง HI) ผ่านไดรเวอร์สายการกลับเข้าด้านที่ทุ่มเทซึ่งแปลง TTL/CMOS สัญญาณอินพุตลงในระดับเอาต์พุตไดรเวอร์บรรทัดที่เหมาะสม (AO ถึง HO)ผลลัพธ์เหล่านี้สามารถทำงานภายใต้มาตรฐาน RS-232 หรือ RS-423 ขึ้นอยู่กับโหมดที่เลือกผ่าน MS+ และ MS– PINที่ เลือกโหมด บล็อกที่ด้านล่างของสวิตช์ไดอะแกรมระหว่างระดับการส่งสัญญาณ RS-232 และ RS-423

นอกจากนี้แผนภาพแสดง การควบคุมอัตราการฆ่า PIN (SRA) ซึ่งช่วยให้สามารถปรับอัตราการเปลี่ยนแปลงของสัญญาณเอาต์พุตสิ่งนี้จะช่วยจัดการความสมบูรณ์ของสัญญาณและสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) โดยเฉพาะอย่างยิ่งในสายส่งที่ยาวขึ้นที่ en PIN เป็นตัวควบคุมเปิดใช้งานที่เปิดใช้งานหรือปิดใช้งานไดรเวอร์ทั้งหมดพร้อมกันโดยรวมแล้ว ADM5170AP เป็นไดรเวอร์สายงานอเนกประสงค์ที่ใช้ในระบบการสื่อสารดิจิตอลที่ออกแบบมาเพื่อรองรับมาตรฐานหลายมาตรฐานและตรวจสอบการส่งสัญญาณที่เชื่อถือได้ผ่านลิงก์ข้อมูลอนุกรม

ข้อมูลจำเพาะ ADM5170AP

พิมพ์
พารามิเตอร์
ผู้ผลิต
Analog Devices Inc.
การบรรจุหีบห่อ
หลอด
สถานะชิ้นส่วน
ล้าสมัย
พิมพ์
คนขับรถ
โปรโตคอล
RS232, RS423
จำนวนไดรเวอร์/ผู้รับ
8/0
อัตราข้อมูล
116kbps
แรงดันไฟฟ้า - อุปทาน
9V ~ 15V
อุณหภูมิการทำงาน
-40 ° C ~ 85 ° C
ประเภทการติดตั้ง
ติดตั้งพื้นผิว
แพ็คเกจ / เคส
28-LCC (J-Lead)
แพ็คเกจอุปกรณ์ซัพพลายเออร์
28-PLCC (11.51x11.51)
หมายเลขผลิตภัณฑ์พื้นฐาน
ADM5170

การเขียนโปรแกรมโหมดเอาต์พุต ADM5170AP

ชิป ADM5170AP มีโหมดเอาต์พุตสองโหมดที่ให้มันทำงานกับมาตรฐานแรงดันไฟฟ้าที่แตกต่างกันสำหรับการส่งสัญญาณโหมดเหล่านี้คือ:

1. โหมดเอาต์พุตต่ำ: โหมดนี้เป็นไปตามมาตรฐาน RS-423A ซึ่งใช้สำหรับการสื่อสารตรงไปตรงมาตรงกับจุดในการใช้โหมดนี้ให้เชื่อมต่อโหมดเลือกพิน, MS+ และ MS -, โดยตรงกับพื้นดิน (GND)การตั้งค่านี้ช่วยให้ระดับแรงดันไฟฟ้าต่ำลงและควบคุมได้มากขึ้นซึ่งเป็นสิ่งที่ดีสำหรับการหลีกเลี่ยงการรบกวนเมื่อเส้นอยู่ใกล้กัน

2. โหมดเอาต์พุตสูง: โหมดนี้ตรงกับมาตรฐาน RS-232 และเหมาะสำหรับสถานการณ์ที่สายเคเบิลมีความยาวหรือสัญญาณต้องเดินทางไกลเนื่องจากช่วยให้สัญญาณแรงดันไฟฟ้าแรงขึ้นและสูงขึ้นในการเปิดใช้งานโหมดนี้ให้เชื่อมต่อ MS+ กับแหล่งจ่ายไฟบวก (VDD) และ MS - กับแหล่งจ่ายไฟเชิงลบ (VSS)สิ่งนี้ทำให้เอาต์พุตแข็งแกร่งขึ้นเพื่อให้มั่นใจว่าสัญญาณจะยังคงชัดเจนในระยะทางไกล

อินพุต
เอาต์พุต
MS+
MS–
en
ข้อมูล
gnd
gnd
0
0
5 V ถึง 6 V (RS-423)
gnd
gnd
0
1
–5 V ถึง –6 V (RS-423)
VDD
Vเอสเอส
0
0
(VDD-3 V) (RS-232) ¹
VDD
Vเอสเอส
0
1
(VSS + 3 V) (RS-232) ¹
x
x
1
x
z สูง

แอปพลิเคชัน ADM5170AP

ระบบสื่อสารความเร็วสูง

ADM5170AP เหมาะสำหรับระบบการสื่อสารความเร็วสูงเนื่องจากความสามารถในการจัดการอัตราข้อมูลสูงถึง 116 kb/sสิ่งนี้ทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องการการส่งข้อมูลอย่างรวดเร็วและเชื่อถือได้ผ่านเครือข่าย

คอมพิวเตอร์ I/O พอร์ตและอุปกรณ์ต่อพ่วง

ไดรเวอร์บรรทัดนี้ใช้อย่างกว้างขวางในการเชื่อมต่อพอร์ตอินพุต/เอาต์พุตคอมพิวเตอร์และอุปกรณ์ต่อพ่วงความเข้ากันได้กับระดับ TTL/CMOS และมาตรฐาน RS-232E/RS-423A ทำให้มั่นใจได้ว่าสามารถรวมเข้ากับฮาร์ดแวร์คอมพิวเตอร์ที่หลากหลายเพิ่มการเชื่อมต่อและการไหลของข้อมูลระหว่างอุปกรณ์

โมเด็มความเร็วสูง

ด้วยการจัดการอัตราข้อมูลที่สูงและอัตราการฆ่าที่ปรับได้ ADM5170AP เป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอปพลิเคชันโมเด็มความเร็วสูงช่วยปรับและลดสัญญาณข้อมูลอย่างมีประสิทธิภาพทำให้มั่นใจได้ว่าการเชื่อมต่ออินเทอร์เน็ตที่ชัดเจนและสอดคล้องกัน

เครื่องพิมพ์

ในเครื่องพิมพ์ ADM5170AP ช่วยในการส่งข้อมูลที่เชื่อถือได้ระหว่างคอมพิวเตอร์และเครื่องพิมพ์ความสามารถในการส่งข้อมูลได้อย่างมีประสิทธิภาพในระยะทางไกลโดยไม่สูญเสียทำให้มั่นใจได้ว่าการพิมพ์คุณภาพสูงและการพิมพ์ที่รวดเร็ว

การแปลระดับตรรกะ

อุปกรณ์ยังมีบทบาทในการแปลระดับตรรกะการแปลงระดับอินพุต TTL หรือ CMOS เป็นระดับเอาต์พุต RS-232E หรือ RS-423Aฟังก์ชั่นนี้ดีในระบบที่อุปกรณ์ทำงานในระดับตรรกะที่แตกต่างกันทำให้มั่นใจได้ว่าการสื่อสารที่เข้ากันได้และการสื่อสารที่มีประสิทธิภาพในส่วนประกอบอิเล็กทรอนิกส์ที่หลากหลาย

ADM5170AP ชิ้นส่วนที่คล้ายกัน

- adm560jrsz

- adm5170jp-reel

- adm560jrs

ข้อดี ADM5170AP

การสนับสนุนโปรโตคอลคู่พร้อมโหมดเลือก

ADM5170AP อนุญาตให้เลือกระหว่างมาตรฐานเอาต์พุต RS-232E และ RS-423A โดยใช้โหมดเลือกอินพุต (MS+ และ MS–)ความเข้ากันได้แบบคู่นี้มีความยืดหยุ่นในการออกแบบแอปพลิเคชันซึ่งรองรับข้อกำหนดการสื่อสารที่หลากหลายโดยไม่จำเป็นต้องมีส่วนประกอบเพิ่มเติม

แปดไดรเวอร์อิสระ

การรวมไดรเวอร์บรรทัดเดียวแปดเส้นเข้าไว้ในแพ็คเกจเดียว ADM5170AP ช่วยลดความต้องการชิปหลายตัวประหยัดพื้นที่และลดความซับซ้อนในการออกแบบระบบการรวมนี้เป็นประโยชน์ในสภาพแวดล้อมที่มีอสังหาริมทรัพย์ PCB จำกัด

ช่วงแรงดันไฟฟ้ากว้าง

ความสามารถของอุปกรณ์ในการทำงานในช่วงแรงดันไฟฟ้าที่กว้าง (9 V ถึง 15 V สำหรับ VDD และ –9 V ถึง –15 V สำหรับ VSS) ทำให้สามารถปรับให้เข้ากับสภาพแวดล้อมพลังงานที่หลากหลาย

การใช้พลังงานต่ำ

ด้วยเทคโนโลยี CMOS พลังงานต่ำ ADM5170AP ใช้พลังงานน้อยลงโดยเฉพาะอย่างยิ่งเมื่อปิดการใช้งาน (เพียง 40 MW)ประสิทธิภาพการใช้พลังงานนี้ทำให้เหมาะสำหรับการใช้งานที่จำเป็นต้องมีการอนุรักษ์พลังงานเช่นอุปกรณ์ที่ใช้แบตเตอรี่

อินพุตที่เข้ากันได้ของ TTL/CMOS

ความเข้ากันได้กับระดับตรรกะมาตรฐาน TTL และ CMOS ช่วยให้มั่นใจได้ว่า ADM5170AP สามารถเชื่อมต่อกับระบบดิจิตอลได้อย่างกว้างขวางไม่จำเป็นต้องใช้ฮาร์ดแวร์ที่เปลี่ยนระดับและการออกแบบระบบที่ง่ายขึ้น

การป้องกันการลัดวงจรเอาต์พุต

ด้วยการป้องกันในตัวกับกางเกงขาสั้นเอาต์พุต ADM5170AP ให้ความทนทานและความน่าเชื่อถือที่เพิ่มขึ้นการปกป้องอุปกรณ์และระบบจากความเสียหายที่เกิดจากการลัดวงจรโดยไม่ตั้งใจระหว่างการทำงาน

ขนาดบรรจุภัณฑ์ ADM5170AP

มิติแพ็คเกจ

พารามิเตอร์
มิติ (มม.)
ความกว้างของร่างกาย (ขั้นต่ำ - สูงสุด)
12.32 - 12.57
ความยาวของร่างกาย (ขั้นต่ำ - สูงสุด)
11.43 - 11.58
ความสูงของร่างกาย (ขั้นต่ำ - สูงสุด)
9.91 - 10.92
ช่วงตะกั่ว (ขั้นต่ำ - สูงสุด)
4.19 - 4.57
สนามตะกั่ว (ทั่วไป)
1.27
ความหนาตะกั่ว (ขั้นต่ำ - สูงสุด)
0.33 - 0.53
ความกว้างตะกั่ว (ขั้นต่ำ - สูงสุด)
0.64 - 1.14
ความสูงขัดแย้ง (ขั้นต่ำ)
0.51
ความกว้างไหล่ตะกั่ว (ขั้นต่ำ - สูงสุด)
1.07 - 1.42
รัศมีมุม (R) (ขั้นต่ำ - สูงสุด)
0.64 - 1.14

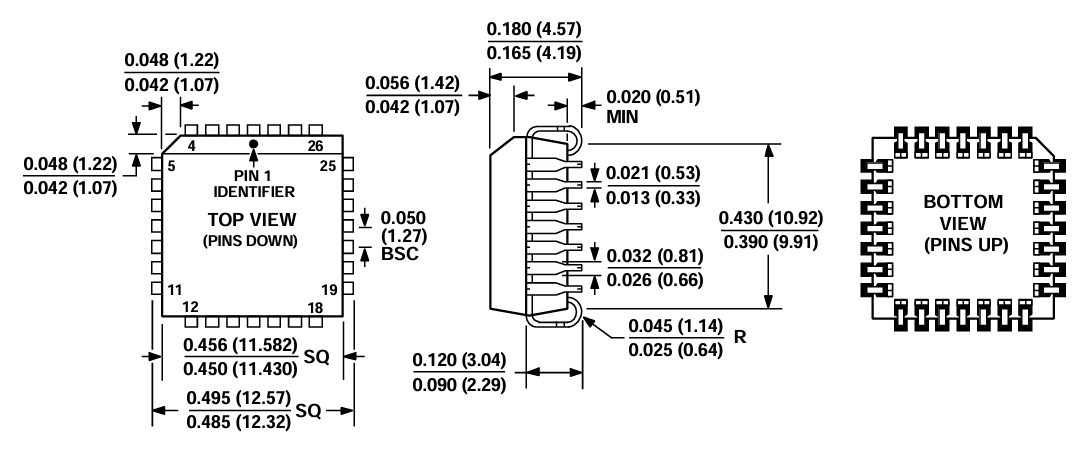

โครงร่างแพ็คเกจ

ADM5170AP Packaging Dimensions

ผู้ผลิต ADM5170AP

ADM5170AP ผลิตโดย Analog Devices Inc. (ADI) ผู้นำที่ได้รับการยอมรับทั่วโลกในการออกแบบและการผลิตของวงจรแบบบูรณาการแบบอะนาล็อกที่มีประสิทธิภาพสูงสัญญาณผสมและการประมวลผลสัญญาณดิจิตอล (DSP)ก่อตั้งขึ้นในปี 2508 และมีสำนักงานใหญ่ในวิลมิงตันแมสซาชูเซตส์ ADI เป็นที่รู้จักกันดีในการส่งมอบโซลูชั่นเซมิคอนดักเตอร์ที่ทันสมัยซึ่งให้บริการแอพพลิเคชั่นในอุตสาหกรรมต่าง ๆ เช่นการสื่อสารระบบอัตโนมัติอุตสาหกรรมระบบยานยนต์และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคชื่อเสียงของ ADI สำหรับความน่าเชื่อถือและนวัตกรรมสะท้อนให้เห็นในส่วนประกอบเช่น ADM5170AP ซึ่งแสดงให้เห็นถึงการมุ่งเน้นไปที่ความสมบูรณ์ของสัญญาณการใช้พลังงานต่ำและความยืดหยุ่นของระบบอุปกรณ์อะนาล็อกทำให้มั่นใจได้ว่าทุกผลิตภัณฑ์รวมถึง ADM5170AP ตรงตามมาตรฐานคุณภาพและประสิทธิภาพที่เข้มงวดสำหรับระบบอิเล็กทรอนิกส์ที่ทันสมัย

บทสรุป

ADM5170AP นำเสนอโซลูชันที่รอบด้านสำหรับแอพพลิเคชั่นการสื่อสารดิจิตอลที่ต้องการการแปลงสัญญาณที่แข็งแกร่งและความยืดหยุ่นของโปรโตคอลด้วยการรองรับมาตรฐาน RS-232E และ RS-423A ช่องไดรเวอร์อิสระแปดช่องและคุณสมบัติเช่นอัตราการฆ่าแบบตั้งโปรแกรมได้และการควบคุมการเปิดใช้งานการควบคุมมันทำให้การรวมการออกแบบง่ายขึ้นในระบบที่หลากหลายความเข้ากันได้กับอินพุต TTL/CMOS การทำงานของพลังงานต่ำและการป้องกันการลัดวงจรในตัวจะช่วยเพิ่มยูทิลิตี้ในสภาพแวดล้อมที่ไวต่อพลังงานและพื้นที่ จำกัดได้รับการสนับสนุนโดยชื่อเสียงของอุปกรณ์อะนาล็อกสำหรับคุณภาพและนวัตกรรม ADM5170AP เป็นตัวเลือกที่ดีสำหรับผู้ที่ต้องการประสิทธิภาพที่เชื่อถือได้ในแอพพลิเคชั่นการสื่อสารแบบอนุกรม

PDF แผ่นข้อมูล

ADM5170AP DATASHEELETS:

ตัวยึดแบตเตอรี่ทรงกระบอก pdf

เกี่ยวกับเรา

ALLELCO LIMITED

Allelco เป็นจุดเริ่มต้นที่โด่งดังในระดับสากล ผู้จัดจำหน่ายบริการจัดหาของส่วนประกอบอิเล็กทรอนิกส์ไฮบริดมุ่งมั่นที่จะให้บริการการจัดหาและซัพพลายเชนส่วนประกอบที่ครอบคลุมสำหรับอุตสาหกรรมการผลิตและการจัดจำหน่ายอิเล็กทรอนิกส์ทั่วโลกรวมถึงโรงงาน OEM 500 อันดับสูงสุดทั่วโลกและโบรกเกอร์อิสระ
อ่านเพิ่มเติม

สอบถามรายละเอียดเพิ่มเติมอย่างรวดเร็ว

กรุณาส่งคำถามเราจะตอบกลับทันที

จำนวน

คำถามที่พบบ่อย [FAQ]

1. ADM5170AP สามารถทำงานในสภาพแวดล้อมอุตสาหกรรมที่มีเสียงดังได้หรือไม่?

ใช่ ADM5170AP ถูกสร้างขึ้นด้วยมาตรฐานสัญญาณ RS-232 และ RS-423 ที่แข็งแกร่งซึ่งสามารถจัดการสายเคเบิลที่ยาวขึ้นและต้านทานเสียงรบกวนคุณลักษณะอัตราการฆ่าที่ปรับได้ช่วยลด EMI ซึ่งยอดเยี่ยมในการตั้งค่าอุตสาหกรรม

2. ADM5170AP เข้ากันได้กับไมโครคอนโทรลเลอร์หรือ ICS ตรรกะที่ทำงานที่ 5V หรือไม่?

ใช่.ชิปยอมรับระดับตรรกะ TTL และ CMOS ทำให้เข้ากันได้อย่างเต็มที่กับไมโครคอนโทรลเลอร์ 5V และอุปกรณ์ตรรกะดิจิตอลอื่น ๆ โดยไม่ต้องใช้ตัวเปลี่ยนระดับ

3. ADM5170AP ต้องการส่วนประกอบภายนอกใด ๆ เพื่อทำงานอย่างถูกต้องหรือไม่?

อย่างน้อยที่สุดก็ต้องใช้การเชื่อมต่อแหล่งจ่ายไฟภายนอกและตัวต้านทานบนพิน SRA หากคุณต้องการควบคุมอัตราการฆ่ามิฉะนั้นฟังก์ชั่นส่วนใหญ่จะรวมเข้าด้วยกันทำให้การตั้งค่าง่ายขึ้น

4. จะเกิดอะไรขึ้นกับเอาต์พุตเมื่อ PIN EN สูง?

เมื่อพิน EN (เปิดใช้งาน) ถูกขับเคลื่อนสูงเอาต์พุตทั้งหมดจะถูกใส่ลงไปในสถานะที่มีความต้านทานสูงคุณลักษณะนี้มีประโยชน์เมื่อแชร์บรรทัดผลลัพธ์ระหว่างไดรเวอร์หลายตัวเพื่อป้องกันความขัดแย้ง

5. ฉันจะเลือกค่าที่เหมาะสมสำหรับตัวต้านทานการปรับอัตราการฆ่าได้อย่างไร?

ใช้ตัวต้านทานระหว่าง 2 kΩและ 10 kΩระหว่าง PIN SRA และ GNDความต้านทานที่สูงขึ้นจะทำให้ความเร็วในการเปลี่ยนเอาต์พุตช้าลงซึ่งเหมาะอย่างยิ่งสำหรับการลด EMI ในสายเคเบิลที่ยาวขึ้น
