Adv7401KSTZ-140 คู่มือการถอดรหัสวิดีโอ: คุณสมบัติแอปพลิเคชันข้อมูลจำเพาะและแผ่นข้อมูล

คู่มือนี้อธิบายทุกสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับ ADV7401KSTZ-140มันทำงานกับมาตรฐานวิดีโอมากมายเช่น NTSC, PAL และ HD รูปแบบเช่น 720p และ 1080iนอกจากนี้ยังจัดการกราฟิกความละเอียดสูงสูงสุด 1280 × 1024 ด้วยตัวแปลงที่รวดเร็วตัวเลือกเอาต์พุตที่ยืดหยุ่นและการสนับสนุนอินพุตวิดีโอดิจิตอลเช่น HDMI ชิปนี้เหมาะสำหรับใช้ในทีวีโปรเจ็คเตอร์ระบบ AV และเครื่องบันทึกวิดีโอคู่มือนี้นำคุณผ่านคุณสมบัติของมันวิธีการทำงานวิธีการตั้งค่าและสถานที่ที่สามารถใช้งานได้

แคตตาล็อก

adv7401kstz-140 ภาพรวม

ที่ adv7401kstz-140 เป็นตัวถอดรหัสวิดีโอที่ซับซ้อนและ Digitizer กราฟิก RGB จากอุปกรณ์อะนาล็อกที่ออกแบบมาเพื่อจัดการรูปแบบวิดีโอต่าง ๆ รวมถึง PAL, NTSC และ SECAM และแปลงเป็นรูปแบบ Digital ITU-R BT.656ชิปนี้โดดเด่นสำหรับความสามารถในการถอดรหัสสัญญาณวิดีโอ RGB/YPRPB และกราฟิก RGB ดิจิทัลด้วยความละเอียดสูงถึง 1280 × 1024 ที่ 75 Hz (SXGA)มันได้รับอำนาจโดย ADC 10 บิตสี่ตัวที่ทำงานในอัตราการสุ่มตัวอย่างสูงถึง 140 MHz ทำให้มั่นใจได้ว่าเอาต์พุตวิดีโอคุณภาพสูงสำหรับการเรียกร้องแอปพลิเคชันตระกูล ADV7401 มีหลายรุ่นเช่น ADV7401BSTZ-110 และ ADV7401BSTZ-80 ซึ่งรองรับอัตราการสุ่มตัวอย่าง ADC สูงสุดที่ต่ำกว่า 110 MHz และ 80 MHz ตามลำดับทำให้สามารถเลือกแบบจำลองที่สอดคล้องกับความละเอียดและความต้องการประสิทธิภาพเฉพาะความยืดหยุ่นนี้ทำให้ ADV7401 Series เป็นตัวเลือกชั้นนำที่ต้องการความสามารถในการประมวลผลวิดีโอที่แข็งแกร่ง

หากคุณต้องการเพิ่มผู้เล่นตัวจริงด้วยการถอดรหัสวิดีโอประสิทธิภาพสูงเราขอแนะนำให้วางคำสั่งซื้อจำนวนมากกับเราสำหรับ ADV7401KSTZ-140

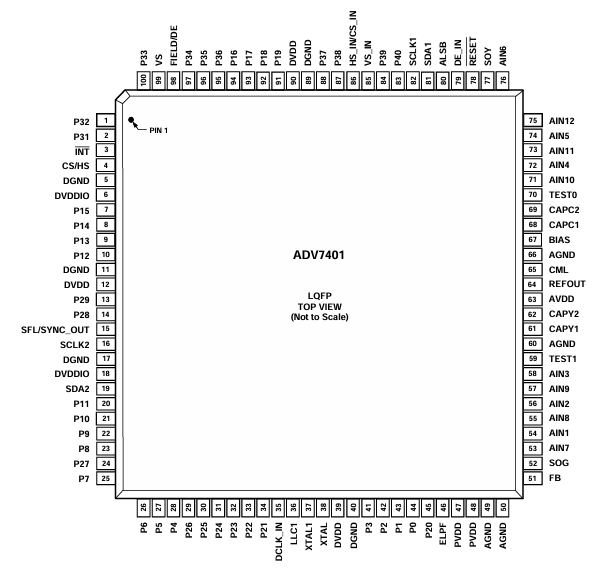

การกำหนดค่า PIN ADV7401KSTZ-140

หมายเลขพิน	ของช่วยในการจำ	พิมพ์	การทำงาน
5, 11, 17, 40, 89	dgnd	ก	กราวด์ดิจิตอล
49, 50, 66	agnd	ก	พื้นดินแบบอะนาล็อก
6, 18	ดีวีดี	P	แรงดันไฟฟ้าซัพพลาย I/O ดิจิตอล (3.3 V)
12, 39, 90	ดีวีดี	P	แรงดันไฟฟ้าแกนกลางดิจิตอล (1.8 V)
63	AVDD	P	แรงดันไฟฟ้าแบบอะนาล็อก (3.3 V)
47, 48	PVDD	P	แรงดันไฟฟ้า PLL (1.8 V)
51	FB	ฉัน	อินพุตซ้อนทับสวิตช์อย่างรวดเร็วพินนี้สลับระหว่าง CVBS และสัญญาณอะนาล็อก RGB
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	ain1 ถึง ain12	ฉัน	ช่องสัญญาณอินพุตวิดีโอแบบอะนาล็อก
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 ถึง P9, P12 ถึง P19	โอ	พอร์ตเอาต์พุตวิดีโอพิกเซล
33, 32, 31, 30, 29, 24, 14, 13	p22 ถึง p29	I/O	พอร์ตอินพุต/เอาต์พุตวิดีโอ
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 ถึง P1, P10 ถึง P11, P20 ถึง P21, P31 ถึง P40	ฉัน	พอร์ตอินพุตพิกเซลวิดีโอ
3	int	โอ	ขัดจังหวะ.พินนี้สามารถใช้งานได้ต่ำหรือสูง เมื่อบิตสถานะ SDP/CP เปลี่ยนทริกเกอร์ PIN นี้ชุดของเหตุการณ์ที่ ทริกเกอร์การขัดจังหวะอยู่ภายใต้การควบคุมของผู้ใช้
4	HS/CS	โอ	HS เป็นสัญญาณเอาต์พุตซิงโครไนซ์แนวนอน (SDP และ โหมด CP)CS เป็นสัญญาณซิงโครไนซ์คอมโพสิตแบบดิจิตอล (และสามารถเป็นได้ เลือกขณะอยู่ในโหมด CP)
99	VS	โอ	สัญญาณเอาต์พุตการซิงโครไนซ์แนวตั้ง (SDP และ CP โหมด)
98	ฟิลด์/de	โอ	สัญญาณเอาต์พุตซิงโครไนซ์ฟิลด์ (วิดีโออินเทอร์เลซทั้งหมด โหมด)PIN นี้ยังสามารถเปิดใช้งานเป็นสัญญาณเปิดใช้งานข้อมูล (DE) ในโหมด CP เพื่ออนุญาตให้เชื่อมต่อโดยตรงกับ HDMI/DVI TX IC
81, 19	SDA1, SDA2	I/O	I²Cพอร์ตข้อมูลอนุกรมอินพุต/เอาต์พุตSDA1 คือข้อมูล บรรทัดสำหรับพอร์ตควบคุมและ SDA2 คือสายข้อมูลสำหรับการอ่าน VBI ท่าเรือ.
82, 16	SCLK1, SCLK2	ฉัน	I²Cพอร์ตอินพุตอนุกรมอนุกรม (อัตรานาฬิกาสูงสุด 400 kHz) SCLK1 เป็นสายนาฬิกาสำหรับพอร์ตควบคุมและ SCLK2 คือสายนาฬิกาสำหรับ พอร์ตการอ่านข้อมูล VBI
80	ALSB	ฉัน	พินนี้เลือกที่อยู่I²Cสำหรับการควบคุม ADV7401 และพอร์ต Readback VBIALSB ตั้งค่าเป็น Logic 0 ตั้งค่าที่อยู่สำหรับการเขียนเป็น พอร์ตควบคุมของ 0x40 และที่อยู่การอ่านคืนสำหรับพอร์ต VBI ของ 0x21ALSB ตั้งค่าเป็นตรรกะสูงตั้งค่าที่อยู่สำหรับการเขียนเพื่อควบคุมพอร์ต 0x42 และ ที่อยู่ Readback สำหรับพอร์ต VBI ของ 0x23
78	รีเซ็ต	ฉัน	อินพุตรีเซ็ตระบบที่ใช้งานอยู่ต่ำชีพจรรีเซ็ตต่ำขั้นต่ำต่ำสุด ต้องมีความกว้าง 5 ms เพื่อรีเซ็ตวงจร ADV7401
36	LLC1	โอ	LLC1 เป็นนาฬิกาเอาต์พุตล็อคสายสำหรับข้อมูลพิกเซล (ช่วงคือ 12.825 MHz ถึง 140 MHz สำหรับ ADV7401KSTZ-140; 12.825 MHz ถึง 110 MHz สำหรับ ADV7401BSTZ-110;12.825 MHz ถึง 80 MHz สำหรับ ADV7401BSTZ-80)
38	xtal	ฉัน	อินพุตพินไปยังคริสตัล 28.63636 MHz หรือสามารถเป็นได้ เกินกว่าที่ได้รับจากภายนอก 3.3 V 28.63636 MHz นาฬิกา Oscillator แหล่งที่มาของนาฬิกา ADV7401
37	xtal1	โอ	พินนี้เชื่อมต่อกับคริสตัล 28.63636 MHz หรืออนุญาต ใช้การเชื่อมต่อกับ 3.3 V 28.63636 MHz นาฬิกาออสซิลเลเตอร์เพื่อใช้เป็นไฟล์ นาฬิกาสำหรับ ADV7401ในโหมดคริสตัลคริสตัลจะต้องเป็นพื้นฐาน
46	ELPF	โอ	ตัวกรองลูปภายนอกที่แนะนำจะต้องเชื่อมต่อกับ พิน ELPF นี้
70	ทดสอบ 0	NC	พินนี้ควรจะไม่เชื่อมต่อหรือผูกมัดอีกทางเลือกหนึ่ง ถึง agnd
59	ทดสอบ 1	โอ	พินนี้ควรจะไม่เชื่อมต่อ
15	sfl/sync_out	โอ	Subcarrier Frequency Lock (SFL)พินนี้มี สตรีมเอาท์พุทอนุกรมซึ่งสามารถใช้ในการล็อคความถี่ subcarrier เมื่อ ตัวถอดรหัสนี้เชื่อมต่อกับเครื่องเข้ารหัสวิดีโอดิจิตอลแบบอะนาล็อกใด ๆ SYNC_OUT เป็นสัญญาณเอาต์พุตซิงค์แบบซิงก์ที่มีอยู่ในโหมด CP เท่านั้น
64	การลบล้าง	โอ	เอาต์พุตอ้างอิงแรงดันไฟฟ้าภายใน
65	CML	โอ	พินระดับสามโหมด (CML) สำหรับ ADCs ภายใน
61, 62	capy1, capy2	ฉัน	เครือข่ายตัวเก็บประจุ ADC
68, 69	capc1, capc2	ฉัน	เครือข่ายตัวเก็บประจุ ADC
67	อคติ	โอ	พินการตั้งค่าอคติภายนอกเชื่อมต่อที่แนะนำ ตัวต้านทาน (1.35 kΩ) ระหว่างพินและพื้นดิน
86	hs_in/cs_in	ฉัน	สามารถกำหนดค่าในโหมด CP ให้เป็น HS ดิจิตอล สัญญาณอินพุตหรือสัญญาณอินพุต CS ดิจิตอลที่ใช้ในการแยกเวลาใน 5 สาย หรือโหมด RGB 4 สาย
85	vs_in	ฉัน	VS สัญญาณอินพุตใช้ในโหมด CP สำหรับโหมดกำหนดเวลา 5 สาย
79	de_in	ฉัน	ข้อมูลเปิดใช้งานสัญญาณอินพุตใช้ในอินพุตดิจิตอล 24 บิต โหมดพอร์ต (ตัวอย่างเช่นการประมวลผลข้อมูล RGB 24 บิตจาก DVI RX IC)
35	dclk_in	ฉัน	สัญญาณอินพุตนาฬิกาใช้ในโหมดอินพุตดิจิตอล 24 บิต (ตัวอย่างเช่นการประมวลผลข้อมูล RGB 24 บิตจาก DVI RX IC) และใน โหมดอินพุต Digital CVBS
52	ซะ	ฉัน	ซิงค์กับอินพุตสีเขียวใช้ในโหมดการซิงค์แบบฝัง
77	ถั่วเหลือง	ฉัน	ซิงค์กับอินพุต LUMAใช้ในโหมดการซิงค์แบบฝัง

คุณสมบัติ ADV7401KSTZ-140

- การแปลงแบบอะนาล็อกเป็นดิจิตอลความเร็วสูง: ADV7401KSTZ-140 ติดตั้งตัวแปลงแบบอะนาล็อกเป็นดิจิตอลแบบอะนาล็อก 10 บิตสี่ตัว (ADCs) ที่สามารถทำงานได้ในอัตราการสุ่มตัวอย่างสูงถึง 140 MHzความสามารถนี้ช่วยให้สัญญาณวิดีโอความละเอียดสูงเป็นดิจิทัลได้อย่างมีประสิทธิภาพทำให้เหมาะสำหรับแอปพลิเคชันการประมวลผลวิดีโอขั้นสูง

- อินพุตแบบอะนาล็อกอเนกประสงค์อเนกประสงค์: อุปกรณ์นี้มีอินพุตมัลติเพล็กเซอร์อินพุตแบบอะนาล็อก 12 ช่องซึ่งรวมถึงการรองรับ Scart Fast Blankฟังก์ชั่นนี้ช่วยให้สามารถสลับระหว่างแหล่งวิดีโออะนาล็อกต่างๆได้อย่างราบรื่นรองรับข้อกำหนดการป้อนข้อมูลที่หลากหลายสำหรับระบบวิดีโอ

- การสนับสนุนมาตรฐานวิดีโอที่ครอบคลุม: ADV7401KSTZ-140 รองรับมาตรฐานสีวิดีโอที่หลากหลายรวมถึง NTSC, PAL และ SECAMนอกจากนี้ยังสามารถประมวลผลรูปแบบวิดีโอส่วนประกอบเช่น 525p, 625p, 720p และ 1080i เพื่อให้มั่นใจว่าเข้ากันได้กับรูปแบบวิดีโอและความละเอียดทั่วโลกที่หลากหลาย

- กราฟิกดิจิทัล: ความสามารถในการแปลงกราฟิก RGB เป็นดิจิทัลถึงความละเอียดของ 1280 × 1024 ที่ 75 Hz (SXGA), ADV7401KSTZ-140 เหมาะสำหรับการใช้งานที่ต้องการการประมวลผลกราฟิกความละเอียดสูงเช่นระบบเฝ้าระวังขั้นสูงและป้ายดิจิตอล

- การแปลงพื้นที่สีขั้นสูง: อุปกรณ์ประกอบด้วยเมทริกซ์การแปลงพื้นที่สี 3 × 3 ที่อำนวยความสะดวกในการแปลงที่ยืดหยุ่นระหว่างช่องว่างสีที่แตกต่างกันเช่น YCRCB เป็น RGB และในทางกลับกันคุณสมบัตินี้เหมาะอย่างยิ่งสำหรับการรักษาความแม่นยำของสีและคุณภาพในแอพพลิเคชั่นมัลติมีเดีย

- พอร์ตอินพุตดิจิตอล: ADV7401KSTZ-140 มีพอร์ตอินพุตดิจิตอล 24 บิตที่รองรับข้อมูลจาก ICS ตัวรับสัญญาณ DVI/HDMIคุณลักษณะนี้ช่วยเพิ่มความเข้ากันได้ของชิปกับแหล่งวิดีโอดิจิตอลที่ทันสมัยทำให้สามารถรวมเข้ากับระบบมัลติมีเดียดิจิตอลที่หลากหลาย

- อินเทอร์เฟซเอาต์พุตที่ตั้งโปรแกรมได้ : มันมีอินเทอร์เฟซเอาต์พุตที่ตั้งโปรแกรมได้ซึ่งสามารถตั้งค่าเป็น 12 บิต 4: 4: 4 หรือ 8 บิต 4: 2: 2 อัตราข้อมูลสองเท่า (DDR) รูปแบบการส่งออกพิกเซลความยืดหยุ่นนี้ช่วยให้มั่นใจได้ว่าเอาต์พุตสามารถปรับให้เหมาะกับความต้องการของแอปพลิเคชันเฉพาะไม่ว่าจะเป็นอุปกรณ์ออกอากาศหรืออุปกรณ์อิเล็กทรอนิกส์

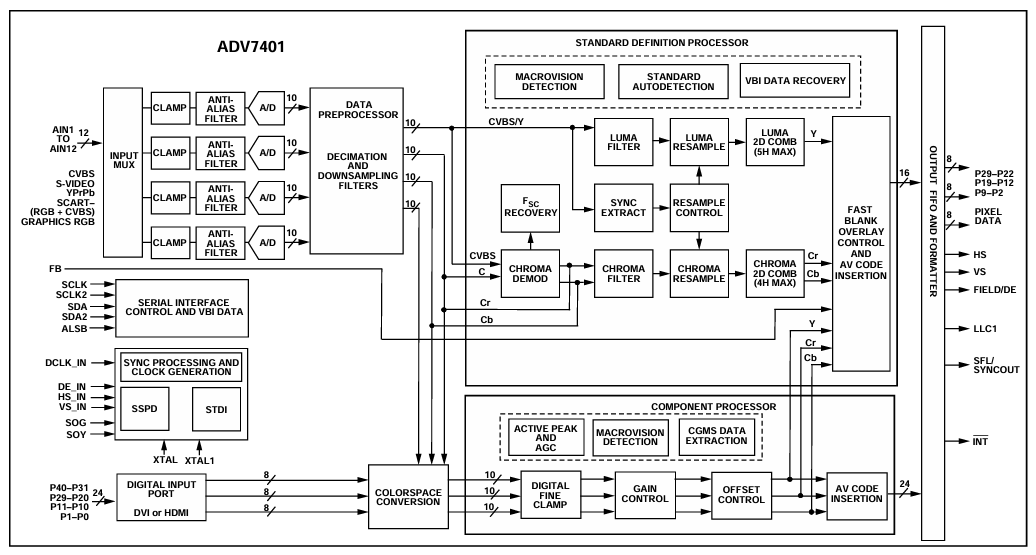

ADV7401KSTZ-140 บล็อกไดอะแกรม

ไดอะแกรมของ adv7401kstz-140 แสดงให้เห็นถึงบล็อกการทำงานภายในของตัวถอดรหัสวิดีโอขั้นสูงและ Digitizer นี้โดยเน้นว่าจะประมวลผลสัญญาณวิดีโออะนาล็อกต่างๆในเอาต์พุตดิจิตอลได้อย่างไรชิปรองรับรูปแบบอินพุตหลายรูปแบบเช่น CVBS- s-video- YPBPR, และ RGBทั้งหมดถูกกำหนดเส้นทางผ่านอินพุต MUX ซึ่งเลือกระหว่างอินพุตอะนาล็อก 12 อินพุต (AIN1 ไปยัง AIN12)แต่ละสัญญาณที่เลือกผ่าน หนีบ และ ตัวกรองต่อต้าน alias เพื่อเตรียมสัญญาณสำหรับการแปลงเป็นดิจิทัลโดยหนึ่งในตัวแปลงแบบอะนาล็อกเป็นดิจิตอลแบบอะนาล็อก 10 บิต (A/D)

เมื่อแปลงเป็นดิจิทัลสัญญาณจะถูกประมวลผลในไฟล์ ตัวประมวลผลข้อมูลซึ่งรวมถึง การทำลายล้าง และ ตัวกรอง downsampling เพื่อลดอัตราข้อมูลและเตรียมสัญญาณสำหรับการประมวลผลดิจิตอลเพิ่มเติมขึ้นอยู่กับประเภทของอินพุตวิดีโออาจถูกประมวลผลผ่านไฟล์ โปรเซสเซอร์คำจำกัดความมาตรฐาน หรือ ตัวประมวลผลส่วนประกอบ-ที่ SD เครื่องประมวลผล จัดการสัญญาณคอมโพสิตและ s-video การปฏิบัติงานเช่น chroma demodulation- การกรอง Luma และ Chroma- การกรองหวี, และ การสุ่มตัวอย่างใหม่สร้างความมั่นใจว่าการแยกส่วนประกอบความส่องสว่างและส่วนประกอบ chrominance ที่ชัดเจนนอกจากนี้ยังมีฟังก์ชั่นเช่น การตรวจจับ Macrovision และ การกู้คืนข้อมูล VBI-

สำหรับวิดีโอส่วนประกอบ ตัวประมวลผลส่วนประกอบ รับผิดชอบการดำเนินงานเช่น ได้รับการควบคุม- การแก้ไขออฟเซ็ต, และ จุดสูงสุดที่ใช้งานอยู่ และ AGC การปรับรวมถึง CGMS และ macrovision การตรวจจับข้อมูลสำหรับการปฏิบัติตามการป้องกันการคัดลอกนอกจากนี้ยังมี การแปลง Colorspace เพื่อปรับตัว YCBCR หรือ RGB สัญญาณไปยังรูปแบบผลลัพธ์ที่ต้องการสัญญาณที่ประมวลผลทั้งหมดมาบรรจบกันในไฟล์ เอาท์พุท FIFO และ รูปแบบพวกเขาอยู่ในตำแหน่งที่จัดรูปแบบจัดรูปแบบและซิงโครไนซ์ก่อนที่จะถูกส่งออกเป็นข้อมูลพิกเซลดิจิตอลพร้อมกับสัญญาณการซิงโครไนซ์เช่น HS- VS- ฟิลด์/deและอื่น ๆแผนภาพยังแสดงการสนับสนุนสำหรับ DVI หรือ HDMI อินพุตผ่านพอร์ตดิจิตอล 8 บิตและฝังตัว เป็นลำดับ การควบคุมส่วนต่อประสาน สำหรับการสื่อสารและการกำหนดค่า

ข้อมูลจำเพาะ ADV7401KSTZ-140

พิมพ์	พารามิเตอร์
ผู้ผลิต	Analog Devices Inc.
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	คล่องแคล่ว
การทำงาน	ตัวถอดรหัส digitizer
แอปพลิเคชัน	วิดีโอผู้บริโภค
มาตรฐาน	ITU-R BT.656, NTSC, PAL, SECAM
อินเทอร์เฟซควบคุม	เป็นลำดับ
แรงดันไฟฟ้า - อุปทาน	1.65V ~ 3.6V
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	100-lqfp
แพ็คเกจอุปกรณ์ซัพพลายเออร์	100-LQFP (14x14)
หมายเลขผลิตภัณฑ์พื้นฐาน	Adv7401

แอปพลิเคชัน ADV7401KSTZ-140

โทรทัศน์ความละเอียดสูง (HDTVs)

ADV7401KSTZ-140 ใช้ใน HDTVs ประเภทต่าง ๆ รวมถึง LCD, DLP ™, พลาสมาและ CRT รุ่นเพื่อถอดรหัสและประมวลผลสัญญาณวิดีโอที่หลากหลายความสามารถในการจัดการกับมาตรฐานการออกอากาศและรูปแบบที่หลากหลายทำให้เป็นองค์ประกอบสำคัญในการสร้างความมั่นใจในความเข้ากันได้ในวงกว้างและเอาท์พุทวิดีโอคุณภาพสูงในเทคโนโลยีโทรทัศน์

เครื่องฉาย

ตัวถอดรหัสวิดีโอนี้เป็นส่วนประกอบสำคัญทั้งในโปรเจ็กเตอร์ LCD และ DLP ซึ่งช่วยเพิ่มความสามารถในการประมวลผลวิดีโอช่วยให้โปรเจ็คเตอร์สามารถแสดงเนื้อหาความละเอียดสูงได้อย่างถูกต้องทำให้เหมาะสำหรับการตั้งค่าโฮมเธียเตอร์และสภาพแวดล้อมการนำเสนอระดับมืออาชีพ

Set-Top Boxes (STBS) พร้อมเครื่องบันทึกวิดีโอส่วนตัว (PVR)

ในกล่องรับสัญญาณ ADV7401KSTZ-140 ช่วยให้การถอดรหัสรูปแบบวิดีโอต่างๆดูและบันทึกเนื้อหาจากแหล่งต่าง ๆคุณสมบัตินี้รองรับฟังก์ชั่นการทำงานของเครื่องบันทึกวิดีโอส่วนบุคคลตัวเลือกการดูและการบันทึกที่ยืดหยุ่น

เครื่องรับเสียงวิดีโอ (AVRS)

ชิปช่วยเพิ่มเครื่องรับเสียงด้วยเสียงโดยการรวมความสามารถในการถอดรหัสวิดีโอที่มีประสิทธิภาพเข้ากับการจัดการเสียงการรวมนี้เป็นสิ่งที่ดีสำหรับ AVR ที่ใช้ในระบบความบันเทิงภายในบ้านซึ่งมอบประสบการณ์เสียงและวิดีโอที่ไร้รอยต่อในอุปกรณ์เดียว

ตัวแปลงสแกนแบบ Multiformat

ADV7401KSTZ-140 ใช้ในตัวแปลงสแกนแบบ Multiformat เพื่อช่วยในการแปลงสัญญาณวิดีโอระหว่างรูปแบบต่าง ๆ และความละเอียดแอปพลิเคชั่นนี้เหมาะสำหรับการสร้างความมั่นใจในความเข้ากันได้และรักษาคุณภาพวิดีโอผ่านเทคโนโลยีการแสดงผลและมาตรฐานที่แตกต่างกัน

เครื่องบันทึก DVD พร้อมการสนับสนุนอินพุตสแกนแบบก้าวหน้า

ในเครื่องบันทึก DVD ADV7401KSTZ-140 มีบทบาทโดยการถอดรหัสและส่งสัญญาณวิดีโอที่เข้ามาเป็นดิจิทัลรองรับอินพุตสแกนแบบก้าวหน้าความสามารถนี้ช่วยให้เครื่องบันทึก DVD สามารถจับภาพและจัดเก็บเนื้อหาวิดีโอคุณภาพสูงเพิ่มคุณภาพการบันทึกโดยรวม

Adv7401KSTZ-140 ชิ้นส่วนที่คล้ายกัน

- Adv7401bstz-110

- adv7401wbstz-110

- Adv7441abstz-110

ADV7401KSTZ-140 ขั้นตอนการเขียนโปรแกรม

1. เลือกโหมดหลักที่เหมาะสม (prim_mode) และมาตรฐานวิดีโอ (vid_std): โหมดหลักและการเลือกมาตรฐานวิดีโอมีความสำคัญเนื่องจากกำหนดวิธีการที่ ADV7401KSTZ-140 ตีความสัญญาณวิดีโอที่เข้ามาการลงทะเบียน Prim_Mode ระบุรูปแบบหลักของอินพุตวิดีโอ (เช่น NTSC, PAL) ในขณะที่การลงทะเบียน VID_STD ระบุรายละเอียดมาตรฐาน (เช่น 525i, 625i)การตั้งค่าการลงทะเบียนเหล่านี้อย่างถูกต้องทำให้มั่นใจได้ว่าตัวถอดรหัสวิดีโอสามารถจัดการแอตทริบิวต์เฉพาะของสัญญาณอินพุตเช่นอัตราเฟรมและความละเอียด

2. กำหนดค่านาฬิกาสลัก (latch_clk): การตั้งค่านาฬิกาสลักเป็นสิ่งสำคัญสำหรับการซิงโครไนซ์การประมวลผลข้อมูลวิดีโอโดยการเขียนโปรแกรมการลงทะเบียน latch_clk คุณจะปรับเวลาของล็อคข้อมูลเพื่อให้ตรงกับความถี่นาฬิกาพิกเซลของวิดีโออินพุตขั้นตอนนี้มีความสำคัญเพื่อให้แน่ใจว่าตัวถอดรหัสวิดีโอจะจับและประมวลผลแต่ละพิกเซลได้อย่างถูกต้องในเวลาที่เหมาะสมหลีกเลี่ยงปัญหาเวลาหรือการทุจริตข้อมูล

3. ตั้งค่าอัตราส่วน PLL Divider: ขั้นตอนนี้เกี่ยวข้องกับการตั้งค่าอัตราส่วนตัวหาร PLL (เฟสล็อคล็อค) ด้วยตนเองสำหรับการสร้างเอาต์พุตนาฬิกาพิกเซลที่ถูกต้องจากความถี่อินพุตที่กำหนดโดยการเปิดใช้งานการควบคุมด้วยตนเอง (PLL_DIV_MAN_EN) และการเขียนโปรแกรม PLL_DIV_RATIO คุณสามารถปรับแต่งนาฬิกาพิกเซลเอาท์พุทเพื่อให้ตรงกับความต้องการเฉพาะของการแสดงผลหรือระบบประมวลผลเพิ่มเติมการควบคุมที่แม่นยำนี้เป็นสิ่งที่ดีสำหรับการรักษาความสมบูรณ์ของสัญญาณและการซิงโครไนซ์ในห่วงโซ่การประมวลผลวิดีโอของคุณ

4. กำหนดค่าช่วง VCO และการตั้งค่าปั๊มชาร์จ PLL: การตั้งค่าช่วง VCO (ออสซิลเลเตอร์ควบคุมแรงดันไฟฟ้า) และการปรับปั๊มประจุ PLL มีความสำคัญต่อการทำให้ความถี่ของนาฬิกาพิกเซลที่สร้างขึ้นการลงทะเบียน VCO_RANGE และ PLL_QPUMP ช่วยให้คุณสามารถเพิ่มประสิทธิภาพของ PLL ภายใต้เงื่อนไขการทำงานที่หลากหลายเพื่อให้มั่นใจว่านาฬิกาเอาต์พุตยังคงมีเสถียรภาพและภายในข้อกำหนดที่จำเป็นสำหรับการถอดรหัสวิดีโอที่เชื่อถือได้

5. ตั้งค่าความยาวของเส้นฟรี (fr_ll): ในสถานการณ์ที่อินพุตวิดีโอสูญหายหรือถูกขัดจังหวะการตั้งค่าความยาวของสายฟรีวิ่งช่วยรักษาเอาต์พุตที่สอดคล้องกันโดยการระบุความยาวของเส้นในโหมดวิ่งฟรีโดยการคำนวณและการตั้งค่าการลงทะเบียน FR_LL ตามระยะเวลาบรรทัดที่คาดไว้ ADV7401KSTZ-140 สามารถส่งออกเฟรมวิดีโอด้วยเวลาที่ถูกต้องซึ่งเป็นสิ่งที่ดีสำหรับแอปพลิเคชันที่ต้องมีวิดีโอคงที่

Adv7401KSTZ-140 ข้อดี

ความเข้ากันได้ในรูปแบบอเนกประสงค์

ADV7401KSTZ-140 โดดเด่นสำหรับความสามารถในการรองรับมาตรฐานวิดีโอที่หลากหลายรวมถึง NTSC, PAL, SECAM และรูปแบบความละเอียดสูงเช่น 720p และ 1080iสามารถจัดการกราฟิก RGB ได้ถึงความละเอียด SXGAความเข้ากันได้ในวงกว้างนี้ช่วยให้สามารถใช้ชิปในแอปพลิเคชันที่หลากหลายโดยไม่ต้องกังวลเกี่ยวกับข้อ จำกัด รูปแบบ

การประมวลผลวิดีโอคุณภาพสูง

พร้อมกับ ADC 10 บิตสี่ตัวที่สามารถสุ่มตัวอย่างสูงสุด 140 MHz, ADV7401KSTZ-140 ทำให้มั่นใจได้ว่าการประมวลผลวิดีโอคุณภาพสูงความสามารถนี้ช่วยให้สามารถจับภาพและแปลงสัญญาณวิดีโอด้วยความคมชัดและความแม่นยำของสีที่เพิ่มขึ้นซึ่งให้การทำซ้ำวิดีโอที่เหนือกว่าสิ่งนี้มีประโยชน์ในแอพพลิเคชั่นที่คุณภาพวิดีโอมีความสำคัญเช่นในการถ่ายภาพทางการแพทย์การแพร่ภาพกระจายเสียงสูงและระบบเฝ้าระวังความปลอดภัย

การออกแบบระบบที่ง่ายขึ้น

ด้วยการรวมทั้งการถอดรหัสวิดีโอและฟังก์ชั่นการแปลงดิจิทัลกราฟิก RGB ลงในชิปเดียว ADV7401KSTZ-140 ช่วยให้การออกแบบระบบโดยรวมง่ายขึ้นการรวมนี้จะช่วยลดจำนวนส่วนประกอบที่จำเป็นในขั้นตอนการออกแบบซึ่งนำไปสู่การประหยัดต้นทุนในแง่ของทั้งวัสดุและการประกอบนอกจากนี้ยังช่วยเพิ่มความน่าเชื่อถือของระบบเนื่องจากการเชื่อมต่อระหว่างกันน้อยลงและจุดที่อาจเกิดขึ้นของความล้มเหลวทำให้เป็นโซลูชันที่มีประสิทธิภาพสำหรับระบบมัลติมีเดียที่ซับซ้อน

ตัวเลือกเอาต์พุตที่ยืดหยุ่น

อุปกรณ์นำเสนออินเทอร์เฟซเอาต์พุตที่ยืดหยุ่นสามารถรองรับทั้ง 12 บิต 4: 4: 4 และ 8 บิต 4: 2: 2 รูปแบบข้อมูลสองเท่า (DDR) รูปแบบพิกเซลความยืดหยุ่นนี้ช่วยให้สามารถปรับแต่งรูปแบบเอาต์พุตตามข้อกำหนดของแอปพลิเคชันเฉพาะไม่ว่าจะต้องการความเที่ยงตรงของสีสูงสำหรับป้ายดิจิตอลหรือรูปแบบพิกเซลที่ดีที่สุดสำหรับอินเทอร์เฟซวิดีโอการปรับตัวนี้ช่วยให้มั่นใจได้ว่า ADV7401KSTZ-140 สามารถใช้งานได้อย่างมีประสิทธิภาพในการใช้งานปลายทางต่างๆ

ประสิทธิภาพที่เชื่อถือได้ในเงื่อนไขต่าง ๆ

ออกแบบมาเพื่อทำงานภายในช่วงอุณหภูมิอุตสาหกรรม −40 ° C ถึง +85 ° C ADV7401KSTZ-140 ถูกสร้างขึ้นเพื่อดำเนินการอย่างน่าเชื่อถือในสภาพแวดล้อมที่หลากหลายความทนทานนี้ทำให้เหมาะสำหรับใช้ในการใช้งานกลางแจ้งการตั้งค่าอุตสาหกรรมและสถานการณ์อื่น ๆ ที่ความผันผวนของอุณหภูมิเป็นเรื่องที่น่ากังวลคุณสามารถพึ่งพาอุปกรณ์เพื่อรักษาประสิทธิภาพที่สอดคล้องกันโดยไม่คำนึงถึงความท้าทายทางความร้อนที่อาจเกิดขึ้นในสภาพแวดล้อมการปฏิบัติงาน

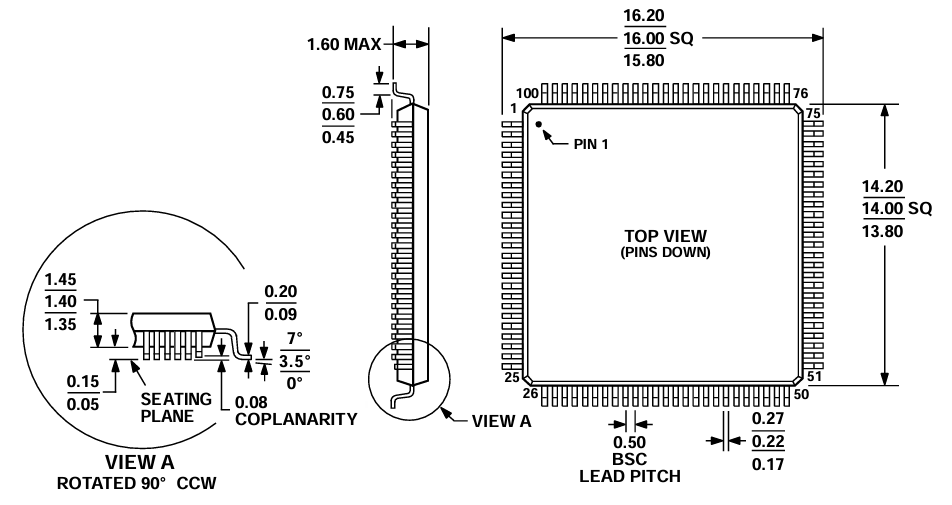

Adv7401KSTZ-140 ขนาดบรรจุภัณฑ์

มิติแพ็คเกจ

พารามิเตอร์	มิติ (มม.)
ขนาดร่างกาย (ทั่วไป)	14.00 × 14.00 น
ขนาดร่างกาย (ขั้นต่ำ - สูงสุด)	13.80 - 14.20
ช่วงตะกั่วทั้งหมด (ขั้นต่ำ - สูงสุด)	15.80 - 16.20
ความสูงของแพ็คเกจ (สูงสุด)	1.6
ความสูงของร่างกาย (ขั้นต่ำ - สูงสุด)	1.35 - 1.45
ความกว้างตะกั่ว (ขั้นต่ำ - สูงสุด)	0.17 - 0.27
ระยะห่างตะกั่ว (ระยะห่างพื้นฐาน)	0.5
ความสูงของความสูงตะกั่ว	0.05 - 0.15
ช่วงมุมนำ	0 ° - 7 °
ตะกั่ว coplanarity (สูงสุด)	0.08

โครงร่างแพ็คเกจ

Adv7401kstz-140 ผู้ผลิต

ADV7401KSTZ-140 เป็นตัวถอดรหัสวิดีโอหลายรูปแบบที่ซับซ้อนและกราฟิก digitizer ที่ผลิตโดย Analog Devices Inc.ผู้นำที่มีชื่อเสียงในอุตสาหกรรมเซมิคอนดักเตอร์เป็นที่รู้จักในด้านนวัตกรรมและความน่าเชื่อถืออุปกรณ์อะนาล็อกมีความเชี่ยวชาญในการพัฒนาและการผลิตวงจรรวมที่หลากหลายสำหรับแอปพลิเคชันการประมวลผลสัญญาณความเชี่ยวชาญของ บริษัท ทำให้มั่นใจได้ว่า ADV7401KSTZ-140 สามารถส่งมอบการถอดรหัสวิดีโอประสิทธิภาพสูงสนับสนุนรูปแบบวิดีโอและมาตรฐานที่หลากหลายสำหรับแอปพลิเคชันมัลติมีเดีย

บทสรุป

ADV7401KSTZ-140 โดดเด่นเป็นโซลูชันที่แข็งแกร่งและยืดหยุ่นสำหรับการเรียกร้องงานการประมวลผลสัญญาณวิดีโอด้วยการสนับสนุนสำหรับมาตรฐานวิดีโอทั่วโลกที่หลากหลายการแปลงเป็นดิจิทัล RGB ความละเอียดสูงรูปแบบเอาต์พุตที่ตั้งโปรแกรมได้และการดำเนินงานในช่วงอุณหภูมิอุตสาหกรรมทำให้ความน่าเชื่อถือและประสิทธิภาพทั้งในสภาพแวดล้อมของผู้บริโภคและมืออาชีพไม่ว่าจะเป็นการปรับปรุงระบบมัลติมีเดียการทำให้สถาปัตยกรรมการออกแบบง่ายขึ้นหรือสร้างความมั่นใจในความเข้ากันได้ในรูปแบบต่าง ๆ ตัวถอดรหัส/digitizer นี้ให้ประโยชน์ADV7401KSTZ-140 ยังคงเป็นส่วนประกอบที่หลากหลายและพร้อมในอนาคตสำหรับแอปพลิเคชันวิดีโอแบบรวม
