ไมโครคอนโทรลเลอร์ AT89S52-24PU: ทางเลือก, Pinout และ Datasheet

บทความนี้สำรวจไมโครคอนโทรลเลอร์ AT89S52-24PU โดยเน้นลักษณะการใช้งานจริงและวิธีจัดการพลังงานและประสิทธิภาพในการเรียกร้องแอปพลิเคชันอย่างมีประสิทธิภาพมีชื่อเสียงในด้านหน่วยความจำแฟลช 8K ไบต์และการใช้พลังงานต่ำอุปกรณ์นี้เหมาะอย่างยิ่งที่จะสร้างความสมดุลให้กับประสิทธิภาพการใช้พลังงานด้วยฟังก์ชั่นที่แข็งแกร่งในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่

แคตตาล็อก

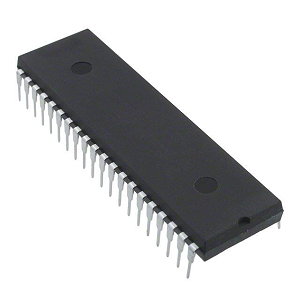

AT89S52-24PU คืออะไร?

ที่ AT89S52-24PU ไมโครคอนโทรลเลอร์เป็นอุปกรณ์ที่มีความยืดหยุ่นสูงซึ่งรวมซีพียู 8 บิตกับหน่วยความจำแฟลชที่ตั้งโปรแกรมได้บนชิปเดียวด้วยการควบคุมเทคโนโลยีหน่วยความจำแบบไม่ระเหยขั้นสูงของ Atmel ไมโครคอนโทรลเลอร์นี้จะรักษาความเข้ากันได้กับชุดคำสั่ง 80C51 ที่ได้รับการยกย่องแฟลช reprogrammable reprogrammable ของชิปนั้นเหมาะกับความต้องการที่หลากหลายของระบบควบคุมแบบฝังตัวที่หลากหลายในลักษณะที่มีประสิทธิภาพและคุ้มค่าไมโครคอนโทรลเลอร์มีแฟลช 8K และ RAM 256 ไบต์ให้ความจุที่เพียงพอสำหรับการเขียนโปรแกรมที่ซับซ้อนและจัดเลี้ยงไปยังแอปพลิเคชันที่ต้องการการประมวลผลข้อมูลที่ซับซ้อนการรวมสาย I/O ทั่วไป 32 เส้นให้ความเก่งกาจในการเชื่อมต่ออุปกรณ์ต่อพ่วงที่หลากหลาย

ด้วยตัวจับเวลา/เคาน์เตอร์ 16 บิตสามตัว AT89S52-24PU รองรับฟังก์ชั่นตามเวลาที่แม่นยำซึ่งมีค่าสำหรับการประมวลผลข้อมูลและการตั้งค่าการควบคุมพอยน์เตอร์ข้อมูลคู่ช่วยเพิ่มประสิทธิภาพในการจัดการข้อมูลสนับสนุนสถานการณ์การถ่ายโอนข้อมูลอย่างรวดเร็วอย่างมีประสิทธิภาพตัวจับเวลาสุนัขเฝ้าบ้านเพิ่มเลเยอร์ของความน่าเชื่อถือโดยการรีเซ็ตระบบในระหว่างความผิดปกติของซอฟต์แวร์คุณลักษณะที่ได้รับการยกย่องจากภาคส่วนที่จัดลำดับความสำคัญของความสมบูรณ์ของระบบระยะยาวความสามารถของไมโครคอนโทรลเลอร์สำหรับการทำงานแบบคงที่ที่ความถี่ต่าง ๆ ช่วยในการปรับสมดุลประสิทธิภาพด้วยการใช้พลังงานความพร้อมใช้งานของโหมดการประหยัดพลังงานรวมถึงการใช้งานไม่ได้ใช้งานและลดน้ำหนักตอกย้ำความเหมาะสมสำหรับแอพพลิเคชั่นที่ใช้แบตเตอรี่เพื่อให้มั่นใจว่าการเก็บรักษาเนื้อหาหน่วยความจำในระหว่างเฟสพลังงานลงคุณสมบัติเหล่านี้จัดการกับความกังวลด้านประสิทธิภาพการใช้พลังงานซึ่งเป็นหลักฐานโดยการยอมรับในอุปกรณ์พกพาและอุปกรณ์ที่ดำเนินการจากระยะไกล

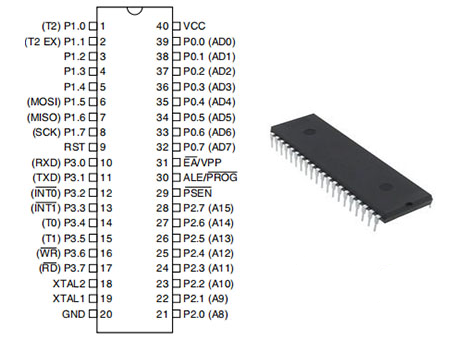

การกำหนดค่าพิน AT89S52-24PU

No Pin	ชื่อพิน	คำอธิบาย
1-8	พอร์ต 1	อินเทอร์เฟซ 1 มีการดึงภายในและเป็น 8 บิต พอร์ต I/O แบบสองทิศทางอินพุต TTL สี่ตัวสามารถจม/แหล่งที่มาในพอร์ต 1 บัฟเฟอร์เอาท์พุทเมื่อมีการเขียน 1s ไปยังพอร์ต 1 พินการดึงภายในภายใน ดึงพวกเขาสูงทำให้พวกเขาสามารถใช้เป็นอินพุตเพราะภายใน pull-ups, พอร์ต 1 พินที่ถูกผลักออกจากภายนอกจะเป็นแหล่งกระแสไฟฟ้า (IIL) เป็นอินพุตนอกจากนี้ดังที่แสดงในตาราง P1.0 และ P1.1 สามารถตั้งค่าได้ เป็นตัวจับเวลา/ตัวนับ 2 อินพุตภายนอก (p1.0/t2) และ ตัวจับเวลา/ตัวนับ 2 อินพุตทริกเกอร์ (P1.1/T2EX) ตามลำดับในระหว่างแฟลช การเขียนโปรแกรมและการตรวจสอบพอร์ต 1 ยังได้รับที่อยู่ลำดับต่ำ ไบต์
9	ครั้งแรก	ควรรีเซ็ตอินพุตในขณะที่ออสซิลเลเตอร์เป็น การทำงานสูงบนพินนี้สำหรับสองรอบเครื่องจะรีเซ็ตอุปกรณ์ หลังจากสุนัขเฝ้าบ้านหมดเวลาพินนี้จะสูงสำหรับ 98 ออสซิลเลเตอร์ ระยะเวลาคุณสมบัตินี้สามารถปิดใช้งานได้โดยใช้บิต disrto ใน SFR AUXR (ที่อยู่ 8EH)ความสามารถในการรีเซ็ต High Out เปิดใช้งานโดยค่าเริ่มต้นเป็นบิต disrto
10-17	พอร์ต 3	พอร์ต 3 เป็น I/O แบบสองบิตแบบดึงขึ้นภายใน 8 บิต ท่าเรือ.อินพุต TTL สี่ตัวสามารถจมหรือที่มาโดยใช้บัฟเฟอร์เอาต์พุตพอร์ต 3 เมื่อมีการเขียน 1s ไปยัง Port 3 Pins การดึงภายในจะดึงมันสูง อนุญาตให้ใช้เป็นอินพุตเนื่องจาก pull-ups พอร์ต 3 พินนั้น ถูกดึงออกจากภายนอกต่ำจะเป็นแหล่งกำเนิด (IIL) เป็นอินพุตสำหรับแฟลช การเขียนโปรแกรมและการตรวจสอบพอร์ต 3 ได้รับสัญญาณควบคุมบางอย่างตามที่ระบุไว้ ในแผนภูมิด้านล่างพอร์ต 3 ยังรองรับฟังก์ชั่นของ AT89S52 จำนวนมาก คุณสมบัติพิเศษ
18	xtal2	เอาต์พุตจากแอมพลิซิลเลเตอร์แบบคว่ำ
19	xtal1	อินพุตไปยังแอมพลิซิลเลเตอร์แบบคว่ำและอินพุตไปยัง วงจรปฏิบัติการนาฬิกาภายใน
20	gnd	พื้น.
21-28	พอร์ต 2	พอร์ต 2 เป็น I/O แบบสองบิตภายในแบบดึงขึ้นภายใน 8 บิต ท่าเรือ.อินพุต TTL สี่ตัวสามารถจม/แหล่งที่มาในบัฟเฟอร์เอาต์พุตพอร์ต 2เมื่อไร 1s ถูกเขียนลงในพินพอร์ต 2 pull-ups ภายในดึงมันสูงอนุญาตให้ พวกเขาจะใช้เป็นอินพุตเนื่องจาก pull-ups ภายในพอร์ต 2 พินนั้น จะถูกผลักออกจากภายนอกต่ำจะเป็นแหล่งกระแส (IIL) เป็นอินพุตในระหว่างการดึง จากหน่วยความจำโปรแกรมภายนอกและเข้าถึงหน่วยความจำข้อมูลภายนอกที่ใช้ ที่อยู่ 16 บิต (MOVX @ DPTR) พอร์ต 2 ปล่อยไบต์ที่อยู่ลำดับสูง เมื่อส่ง 1s พอร์ต 2 ใช้การดึงภายในที่ทรงพลังในนี้ แอปพลิเคชัน.พอร์ต 2 ปล่อยเนื้อหาของการลงทะเบียนฟังก์ชั่นพิเศษ P2 ในระหว่างที่อยู่ 8 บิตเข้าถึงหน่วยความจำข้อมูลภายนอก (movx @ ri)ในระหว่าง การเขียนโปรแกรมและการตรวจสอบแฟลชพอร์ต 2 ยังได้รับการสั่งซื้อสูงนอกจากนี้ บิตที่อยู่และสัญญาณควบคุมต่างๆ
29	psen	การอ่าน Strobe ไปยังหน่วยความจำโปรแกรมภายนอกเรียกว่า เปิดใช้งานร้านค้าโปรแกรม (PSEN)PSEN เปิดใช้งานสองครั้งแต่ละรอบเครื่องเมื่อ AT89S52 กำลังเรียกใช้รหัสจากหน่วยความจำโปรแกรมภายนอกโดยมีสอง psen การเปิดใช้งานถูกละเว้นในระหว่างการเข้าถึงหน่วยความจำข้อมูลภายนอกแต่ละครั้ง
30	เบียร์/prog	ใช้พัลส์เอาท์พุทที่อยู่สลัก (ALE) ล็อคไบต์ต่ำของที่อยู่ในระหว่างการเข้าถึงหน่วยความจำภายนอกในระหว่าง การเขียนโปรแกรมแฟลชพินนี้ยังทำหน้าที่เป็นอินพุตพัลส์โปรแกรม (PROG) ALE ได้รับการปล่อยตัวในอัตราคงที่ 1/6 ความถี่ออสซิลเลเตอร์ในปกติ การดำเนินการและสามารถใช้สำหรับเวลาภายนอกหรือการตอกบัตรอย่างไรก็ตามในระหว่าง การเข้าถึงหน่วยความจำข้อมูลภายนอกแต่ละครั้งจะถูกข้ามไปการตั้งค่าบิต 0 ของตำแหน่ง SFR 8EH ถึง 0 ปิดการใช้งาน ALE การทำงานหากต้องการเบียร์ใช้งานเท่านั้น เมื่อบิตถูกตั้งค่าผ่านคำสั่ง MOVX หรือ MOVCมิฉะนั้นพินคือ ยกสูง แต่อ่อนแอหากไมโครคอนโทรลเลอร์อยู่ในโหมดการดำเนินการภายนอก การตั้งค่าบิตของ Ale-disable ไม่มีผล
31	EA/VPP	เปิดการเข้าถึงภายนอกเพื่อเปิดใช้งานอุปกรณ์ ดึงรหัสจากภูมิภาคหน่วยความจำโปรแกรมภายนอกเริ่มต้นที่ 0000h และสิ้นสุด ที่ FFFFH ต้องเชื่อมต่อกับ GNDหากล็อคบิต 1 เป็นรหัสอย่างไรก็ตาม EA จะได้รับการรีเซ็ตภายในสำหรับการดำเนินการโปรแกรมภายใน EA ควรเชื่อมโยงกับ VCCในระหว่างการเขียนโปรแกรมแฟลชพินนี้เพิ่มเติม รับการเขียนโปรแกรม 12 โวลต์เปิดใช้งานแรงดันไฟฟ้า (VPP)
32-39	พอร์ต 0	อินเทอร์เฟซ 0 เป็นพอร์ต I/O แบบเปิด 8 บิตแบบสองบิต แต่ละพินสามารถจมอินพุต TTL แปดตัวเป็นพอร์ตเอาต์พุตพินบนพอร์ต 0 สามารถ ใช้เป็นอินพุตที่มีความต้านทานสูงเมื่อเขียน 1sในระหว่างการเข้าถึง สำหรับโปรแกรมภายนอกและหน่วยความจำข้อมูลพอร์ต 0 ยังสามารถตั้งค่าเป็น มัลติเพล็กซ์ที่อยู่หรือบัสข้อมูลP0 มีคุณสมบัติการดึงภายในในนี้ โหมด.ในระหว่างการเขียนโปรแกรมแฟลชพอร์ต 0 ยังได้รับรหัสไบต์และเอาต์พุต ในระหว่างการตรวจสอบโปรแกรมในระหว่างการตรวจสอบโปรแกรม pull-ups ภายนอก จำเป็นต้องมี
40	VCC	แรงดันไฟฟ้า

สัญลักษณ์ AT89S52-24PU รูปแบบรอยเท้าและ CAD โมเดล

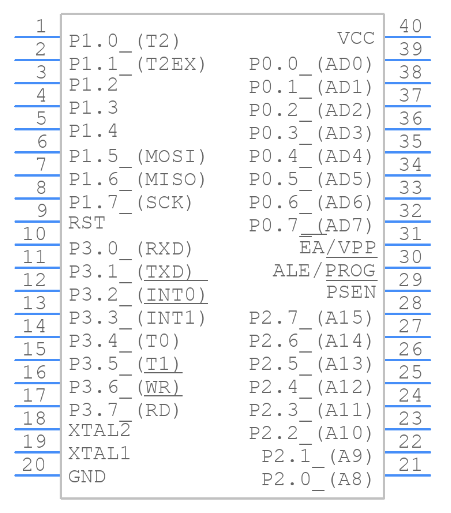

สัญลักษณ์ AT89S52-24PU

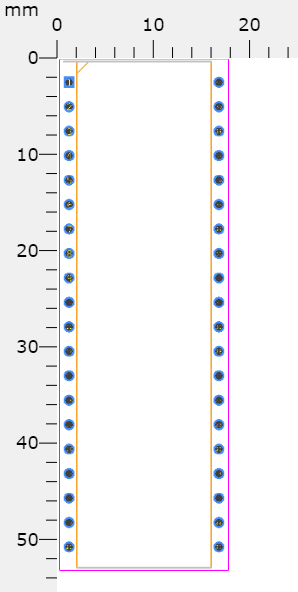

AT89S52-24PU FOETPRINT

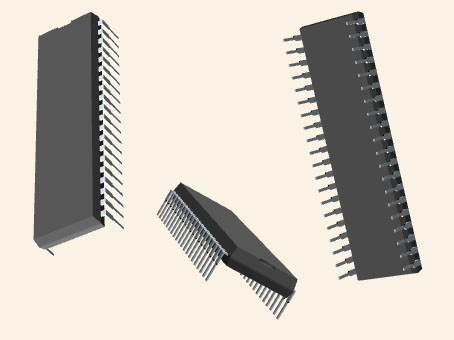

รุ่น AT89S52-24PU CAD

คุณสมบัติของ AT89S52-24PU

•MCS®-51 การปฏิบัติตามมาตรฐาน: เข้ากันได้อย่างเต็มที่กับมาตรฐานMCS®-51 ทำให้มั่นใจได้ว่าประสิทธิภาพที่แข็งแกร่งและเชื่อถือได้

•หน่วยความจำแฟลช 8K ISP: เก็บโปรแกรมขนาดใหญ่รองรับวัฏจักรการเขียน/ลบมากถึง 10,000 รอบเหมาะสำหรับการใช้งานระยะยาว

•แรงดันไฟฟ้าในวงกว้าง (4V - 5.5V): ปรับให้เข้ากับสภาพแวดล้อมของแหล่งจ่ายไฟต่างๆ

•การดำเนินงานความเร็วสูง: จัดการกับเงื่อนไขคงที่สูงสุด 33 MHz ปรับสมดุลการใช้พลังงานอย่างมีประสิทธิภาพตามความต้องการด้านประสิทธิภาพ

•การรักษาความปลอดภัยขั้นสูง: คุณสมบัติล็อคหน่วยความจำปกป้องทรัพย์สินทางปัญญาป้องกันการเข้าถึงหรือการดัดแปลงที่ไม่ได้รับอนุญาต

•ฟังก์ชั่น I/O ที่ยืดหยุ่นและตัวจับเวลา: การรวมเข้ากับเซ็นเซอร์และอุปกรณ์ได้ง่ายการควบคุมที่แม่นยำสำหรับแอปพลิเคชันเวลาที่ต้องการเวลาที่แม่นยำ

•พอยน์เตอร์ข้อมูลคู่: เพิ่มประสิทธิภาพในงานที่มีข้อมูลหนักเช่นการประมวลผลสัญญาณและการสื่อสารทำให้การจัดการสตรีมข้อมูลง่ายขึ้น

•โหมดการประหยัดพลังงาน: โหมดว่างและโหมดลดพลังงานลดการใช้พลังงานเหมาะสำหรับอุปกรณ์พกพาและการออกแบบที่ยั่งยืน

ข้อมูลจำเพาะทางเทคนิคของ AT89S52-24PU

พิมพ์	พารามิเตอร์
เวลานำโรงงาน	7 สัปดาห์
ติดตั้ง	ผ่านรู
แพ็คเกจ / เคส	40-dip (0.600, 15.24mm)
จำนวน I/OS	32
อุณหภูมิการทำงาน	-40 ° C ~ 85 ° C TA
ชุด	89s
รหัส JESD-609	E3
สถานะชิ้นส่วน	คล่องแคล่ว
จำนวนการยุติ	40
แรงดันไฟฟ้า	5V
ความถี่	33MHz
แรงดันไฟฟ้า	5V
ส่วนต่อประสาน	uart
ติดต่อชุบ	ดีบุก
ประเภทการติดตั้ง	ผ่านรู
จำนวนพิน	40
ตัวจับเวลาสุนัขเฝ้าบ้าน	ใช่
การบรรจุหีบห่อ	หลอด
ที่ตีพิมพ์	ปี 1997
รหัส pbfree	ใช่
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
ตำแหน่งเทอร์มินัล	คู่
สนามเทอร์มินัล	2.54 มม.
หมายเลขชิ้นส่วนฐาน	AT89S52
แหล่งจ่ายไฟ	5V
ขนาดหน่วยความจำ	8KB
ความเร็ว	24 MHz
แรงดันไฟฟ้า - อุปทาน (VCC/VDD)	4V ~ 5.5V
จำนวนบิต	8
อุปกรณ์ต่อพ่วง	wdt
ขนาดหลัก	8 บิต
การเชื่อมต่อ	uart/usart
เวลาเข้าถึง	24 µs
ช่อง DMA	เลขที่
ช่อง PWM	เลขที่
จำนวนตัวจับเวลา/เคาน์เตอร์	3
จำนวนช่อง UART	1
ความยาว	52.58 มม.
ไปถึง SVHC	ไม่มี SVHC
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน
ประเภทออสซิลเลเตอร์	ภายใน
ขนาดแรม	256 x 8
ประเภท UPS/UCS/อุปกรณ์ต่อพ่วง ICS	ไมโครคอนโทรลเลอร์
โปรเซสเซอร์หลัก	8051
ประเภทหน่วยความจำโปรแกรม	แฟลช
ขนาดหน่วยความจำโปรแกรม	8KB 8K x 8
ขนาดบิต	8
มี ADC	เลขที่
ความกว้างของบัสข้อมูล	8B
ช่อง DAC	เลขที่
ที่อยู่ความกว้างของรถบัส	8B
ความสูง	4.826 มม.
ความกว้าง	13.97 มม.
การชุบแข็งของรังสี	เลขที่
นำฟรี	นำฟรี

AT89S52-24PU ชิ้นส่วนที่คล้ายกัน

องค์ประกอบทั้งสามที่ระบุไว้ทางด้านขวามีความคล้ายคลึงกันในข้อกำหนดของเทคโนโลยีไมโครชิป AT89S52-24PU

หมายเลขชิ้นส่วน	ผู้ผลิต	แพ็คเกจ / เคส	จำนวนพิน	ความกว้างของบัสข้อมูล	จำนวน I/O	ส่วนต่อประสาน	ขนาดหน่วยความจำ	แรงดันไฟฟ้า	อุปกรณ์ต่อพ่วง
AT89S52-24PU	เทคโนโลยีไมโครชิป	40-dip (0.600, 15.24mm)	40	8 B	32	uart	8 KB	5 V	wdt
AT89C55WD-24PU	เทคโนโลยีไมโครชิป	40-dip (0.600, 15.24mm)	40	8 B	32	spi, uart, usart	32 kb	5 V	wdt
AT89S51-24PU	เทคโนโลยีไมโครชิป	40-dip (0.600, 15.24mm)	40	8 B	32	uart, usart	4 kb	5 V	wdt
AT89C51RC-24PU	เทคโนโลยีไมโครชิป	40-dip (0.600, 15.24mm)	40	8 B	32	uart, usart	20 KB	-	wdt

ไดอะแกรมบล็อกการทำงานของ AT89S52-24PU

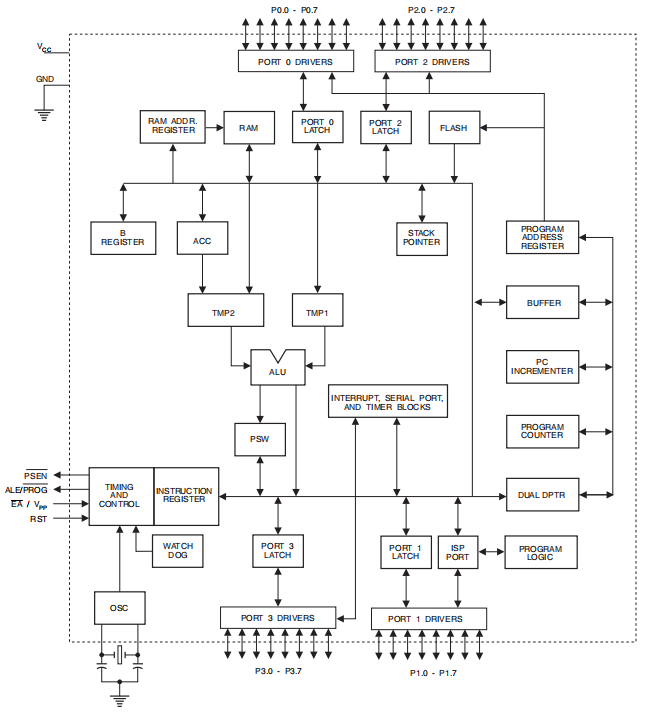

แผนภาพด้านล่างแสดงโครงสร้างบล็อกการทำงานของ AT89S52-24PU

การเขียนโปรแกรมหน่วยความจำแฟลช (โหมดขนาน)

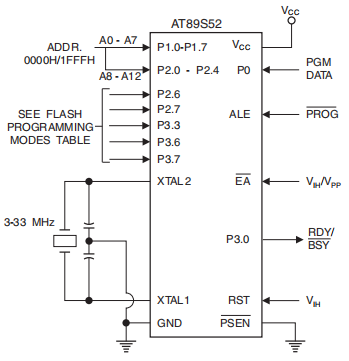

รูปด้านล่างแสดงกระบวนการของการเขียนโปรแกรมหน่วยความจำแฟลชของ AT89S52-24PU ในโหมดคู่ขนาน

การตรวจสอบหน่วยความจำแฟลช (โหมดขนาน)

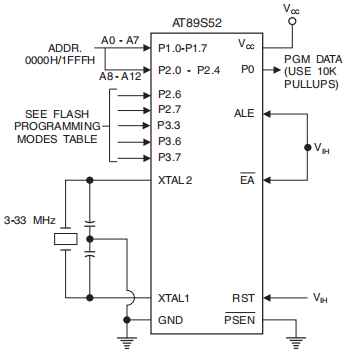

รูปด้านล่างแสดงให้เห็นถึงกระบวนการตรวจสอบหน่วยความจำแฟลชในโหมดขนานสำหรับ AT89S52-24PU

การดาวน์โหลดอนุกรมหน่วยความจำแฟลช

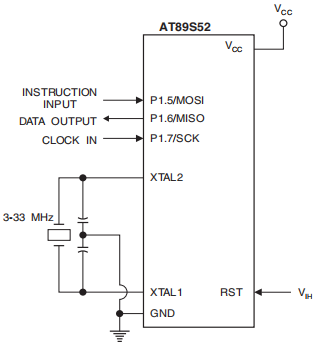

รูปด้านล่างแสดงกระบวนการดาวน์โหลดแบบอนุกรมสำหรับหน่วยความจำแฟลช AT89S52-24PU

ทางเลือกของ AT89S52-24PU

หมายเลขชิ้นส่วน	คำอธิบาย	ผู้ผลิต
AT87F52-24PC	ไมโครคอนโทรลเลอร์, 8 บิต, แฟลช, 8051 CPU, 24MHz, CMOS, PDIP40, 0.600 นิ้ว, พลาสติก, DIP-40	Atmel Corporation
AT87F52-24PI	ไมโครคอนโทรลเลอร์, 8 บิต, แฟลช, 8051 CPU, 24MHz, CMOS, PDIP40, 0.600 นิ้ว, พลาสติก, DIP-40	Atmel Corporation
AT87F52-24PL	ไมโครคอนโทรลเลอร์, 8 บิต, แฟลช, 24MHz, CMOS, PDIP40, 0.600 นิ้ว, พลาสติก, จุ่ม -40	Atmel Corporation

แอปพลิเคชันของ AT89S52-24PU

•การตรวจสอบการดูแลสุขภาพ: เพิ่มความแม่นยำในอุปกรณ์ตรวจสอบทางการแพทย์

•ความปลอดภัยของยานยนต์: รวมคุณสมบัติเช่นการควบคุมความเร็วคงที่และความช่วยเหลือเลน

• DIY Electronics: ช่วยให้มือสมัครเล่นสร้างอุปกรณ์ที่กำหนดเอง

•อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: ผลิตผลิตภัณฑ์มัลติฟังก์ชั่นและใช้งานง่าย

•บ้านและเมืองอัจฉริยะ: ปรับปรุงการสื่อสารอุปกรณ์เพื่อการจัดการพลังงานที่ดีขึ้นและความสะดวกสบาย

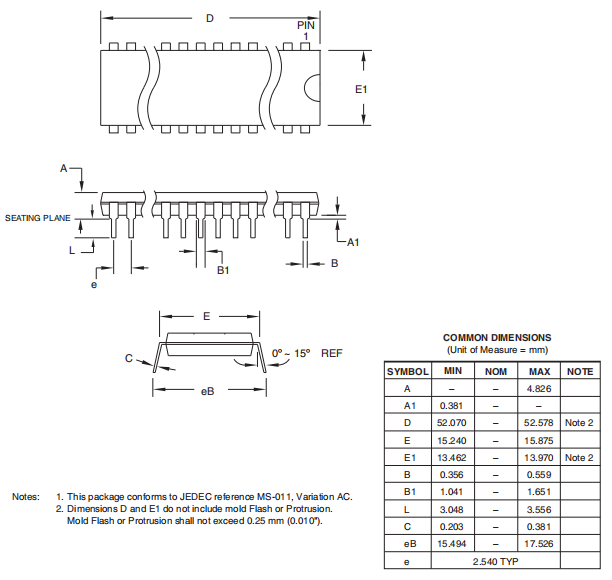

แพ็คเกจสำหรับ AT89S52-24PU

ข้อมูลผู้ผลิต AT89S52-24PU

Microchip Technology Inc. ซึ่งมีสำนักงานใหญ่ตั้งอยู่ใน Chandler รัฐแอริโซนามีบทบาทในอุตสาหกรรมไมโครคอนโทรลเลอร์และเซมิคอนดักเตอร์บริษัท มีความโดดเด่นด้วยการอุทิศตนอย่างต่อเนื่องในการบุกเบิกความก้าวหน้าและรักษามาตรฐานที่สูงผ่านสายผลิตภัณฑ์ที่ได้รับการยอมรับสำหรับความน่าเชื่อถือของพวกเขาซึ่งหนุนประสิทธิภาพการพัฒนาและความรอบคอบทางเศรษฐกิจด้วยการปรับแต่งกระบวนการออกแบบและการผลิตอย่างระมัดระวังไมโครชิพไม่เพียง แต่ตรงตามมาตรฐานอุตสาหกรรมการบำรุงรักษาสภาพแวดล้อมที่ส่งเสริมการปรับปรุงอย่างต่อเนื่องและการปรับแต่งระบบMicrochip Technology Inc. เป็นมากกว่าผู้ให้บริการไมโครคอนโทรลเลอร์และเซมิคอนดักเตอร์มันหล่อหลอมภูมิทัศน์ที่เทคโนโลยีเหล่านี้ได้รับการพัฒนาและใช้งานการเน้นกลยุทธ์เกี่ยวกับประสิทธิภาพการจัดการต้นทุนและการควบคุมคุณภาพทำให้เป็นแนวหน้าของอุตสาหกรรม
