บน 30/11/2024 1,848

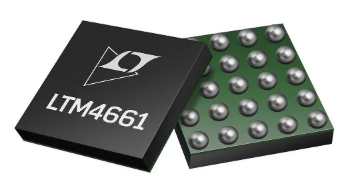

อุปกรณ์อะนาล็อก LTM4661: โซลูชันพลังงานขนาดกะทัดรัด

ในภูมิทัศน์อิเล็กทรอนิกส์ที่รวดเร็วของวันนี้โซลูชั่นพลังงานขนาดกะทัดรัดและมีประสิทธิภาพเป็นพื้นฐานสำหรับการใช้งานที่จริงจังอุปกรณ์อะนาล็อก (ADI) เปิดตัว Power โดย Linear LTM4661 μmodule® Regulator เมื่อวันที่ 10 เมษายน 2018 นิยามนวัตกรรมการจัดการพลังงานบรรจุอยู่ในแพ็คเกจ BGA ขนาดเล็ก 6.25 มม. x 6.25mm x 2.42 มม. LTM4661 ให้ประสิทธิภาพสูงพร้อมความต้องการพื้นที่น้อยที่สุดหน่วยงานกำกับดูแลนี้รองรับช่วงแรงดันไฟฟ้าอินพุตที่กว้าง 1.8V ถึง 5.5V และแรงดันเอาต์พุตที่ปรับได้จาก 2.5V ถึง 15V ซึ่งต้องการส่วนประกอบภายนอกน้อยที่สุดเหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์แบบพกพาระบบ RF และแอพพลิเคชั่นโทรคมนาคมที่มีแรงดันไฟฟ้าเริ่มต้นต่ำ 0.7V และคอนโทรลเลอร์ DC/DC ในตัว, MOSFET, Inductor และวงจรรองรับบทความนี้สำรวจคุณสมบัติและแอพพลิเคชั่นที่หลากหลายของ LTM4661 ซึ่งแสดงให้เห็นว่ามันจัดการกับความท้าทายในการออกแบบที่ทันสมัยได้อย่างไรLTM4661 นำเสนอโซลูชันขนาดกะทัดรัดและเชื่อถือได้สำหรับความต้องการการจัดการพลังงานขั้นสูงตั้งแต่เครื่องแต่งตัวจนถึงเครื่องรับส่งสัญญาณโทรคมนาคม

แคตตาล็อก

ข้อมูลจำเพาะ LTM4661

คุณสมบัติ	คำอธิบาย
ชื่อผลิตภัณฑ์	LTM4661
พิมพ์	โหมดการสลับขั้นตอนแบบซิงโครนัสμmodule® (พลังงาน โมดูล) ตัวควบคุม
บรรจุุภัณฑ์	6.25 มม. × 6.25 มม. × 2.42 มม. BGA
ส่วนประกอบแบบบูรณาการ	การสลับคอนโทรลเลอร์, เฟตพลังงาน, ตัวเหนี่ยวนำและทั้งหมด สนับสนุนส่วนประกอบ
ช่วงแรงดันไฟฟ้าอินพุต	1.8V ถึง 5.5V (ลงไป 0.7V หลังจากเริ่มต้น)
ช่วงแรงดันเอาต์พุต	2.5V ถึง 15V (ตั้งค่าโดยตัวต้านทานภายนอก)
กระแสสวิตช์สูงสุด	สูงถึง 4a
ส่วนประกอบภายนอกที่จำเป็น	ตัวเก็บประจุอินพุตและเอาต์พุตจำนวนมากเท่านั้น
การสลับความถี่	1MHz
สถาปัตยกรรม	สถาปัตยกรรมเอาต์พุตเดี่ยวเฟสเดี่ยว
คุณสมบัติที่สำคัญ	- การตอบสนองชั่วคราวอย่างรวดเร็วต่อการเปลี่ยนแปลงสายและโหลด
	- แรงดันไฟฟ้าระลอกคลื่นลดลง
รองรับโหมดพิเศษ	การซิงโครไนซ์ความถี่การทำงานของโพลีเฟส การทำงานของโหมด Burst ที่เลือกได้
การคุ้มครอง	- การตัดการเชื่อมต่อเอาต์พุตจริงระหว่างการปิดระบบ
	- การบุกรุกขีด จำกัด กระแสเมื่อเริ่มต้น
	- การลัดวงจรไฟฟ้าเกินและเกินอุณหภูมิ การป้องกัน
การปฏิบัติตาม	PB-Free และ RoHS เป็นไปตามมาตรฐาน

แอปพลิเคชันของ LTM4661

เครื่องขยายเสียงไมโครเวฟ RF

ในโลกที่ซับซ้อนของแอมพลิฟายเออร์พลังงานไมโครเวฟ RF ตัวควบคุม LTM4661 เจริญเติบโตซึ่งการจัดการพลังงานแบบว่องไวมีบทบาทสำคัญวิศวกรรมปรับแต่งการจัดการของโหลดที่หลากหลายทำให้มั่นใจได้ว่าแอมพลิฟายเออร์เหล่านี้ทำงานด้วยประสิทธิภาพสูงสุดและความมั่นคงที่ไม่เปลี่ยนแปลงเครื่องขยายเสียงไมโครเวฟ RF มักจะสร้างรากฐานของเครือข่ายการสื่อสารที่ซับซ้อนซึ่งเรียกร้องให้มีความแม่นยำอย่างต่อเนื่องเพื่อตอบสนองความต้องการที่ซับซ้อนการบูรณาการ LTM4661 สามารถยกระดับประสิทธิภาพของพวกเขาอย่างชัดเจนโดยให้ผลลัพธ์ที่คุณสามารถพึ่งพาได้ในช่วงเวลาที่มีความต้องการสูง

มอเตอร์ DC ที่ใช้พลังงานจากแบตเตอรี่

สำหรับมอเตอร์ DC ที่ขับเคลื่อนด้วยแบตเตอรี่ LTM4661 นำเสนอตัวเองเป็นคู่แข่งที่โดดเด่นโดยนำเสนอโซลูชันพลังงานที่ออกแบบมาอย่างคล่องแคล่วซึ่งมีขนาดกะทัดรัดและมีศักยภาพมอเตอร์ดังกล่าวค้นหายูทิลิตี้ในอาณาจักรที่ประสิทธิภาพของพื้นที่และความน่าเชื่อถือถือเป็นแกว่งเช่นอุปกรณ์อิเล็กทรอนิกส์แบบพกพาหรืออุปกรณ์อุตสาหกรรมที่แม่นยำการใช้ประโยชน์จากหน่วยงานกำกับดูแลนี้คุณสามารถสร้างความสมดุลระหว่างมิติทางกายภาพและประสิทธิภาพการใช้พลังงานเพิ่มความทนทานในการปฏิบัติงานและความน่าเชื่อถือนอกจากนี้การจัดการพลังงานที่เหนือกว่านั้นนำไปสู่การลดเวลาหยุดทำงานและช่วงเวลาการบำรุงรักษาที่ขยายออกไป

การผลักดันขอบเขตภาคโทรคมนาคม

ภายในเขตข้อมูลโทรคมนาคมส่วนใหญ่สำหรับเครื่องรับส่งสัญญาณโทรคมนาคมบัส 3.3V LTM4661 มั่นใจได้ว่าประสิทธิภาพและความอุดมสมบูรณ์ที่เพิ่มขึ้นตัวรับส่งสัญญาณเหล่านี้เป็นสิ่งสำคัญยิ่งในการสร้างความมั่นใจว่าการสื่อสารและการไหลของข้อมูลอย่างต่อเนื่องส่วนใหญ่อยู่ในภูมิทัศน์ดิจิตอลที่พัฒนาขึ้นอย่างรวดเร็วในปัจจุบันช่วงเอาท์พุทที่ปรับตัวได้ของผู้ควบคุมและโหมดการปฏิบัติงานที่ยืดหยุ่นช่วยให้การปรับแต่งที่แม่นยำเป็นไปตามความต้องการด้านโทรคมนาคมที่เข้มงวด

คุณสมบัติของ LTM4661

คุณสมบัติ	คำอธิบาย
ขนาดโซลูชันที่สมบูรณ์	<1cm² (Single-Sided PCB) or 0.5cm² (Dual-Sided PCB)
ช่วงแรงดันไฟฟ้าอินพุต	1.8V ถึง 5.5V ลงไปที่ 0.7V หลังจากเริ่มต้น
ช่วงแรงดันเอาต์พุต	2.5V ถึง 15V
เปลี่ยนกระแสไฟฟ้า	4a
โหมดการทำงาน	การดำเนินการสองเฟส
ระเบียบแรงดันไฟฟ้าเอาท์พุท DC	±สูงสุด 3% ทั้งหมดมากกว่าโหลดเส้นและอุณหภูมิ
คุณสมบัติการปิดระบบ	เอาท์พุทตัดการเชื่อมต่อในการปิดตัวลง
ผู้บริหารปัจจุบัน	ขีด จำกัด ของกระแสไฟฟ้า
การซิงโครไนซ์ความถี่	การซิงโครไนซ์ความถี่ภายนอก
การเลือกโหมด	การดำเนินการ Burst Mode®ที่เลือกได้
คุณสมบัติการป้องกัน	แรงดันไฟฟ้าเกินและการป้องกันอุณหภูมิเกินอุณหภูมิ
มิติแพ็คเกจ	6.25 มม. × 6.25 มม. × 2.42 มม. BGA
