ตัวรับส่งสัญญาณ CC1101: แผ่นข้อมูล, Pinout และทางเลือกอื่น

CC1101 จาก Texas Instruments เป็นตัวรับส่งสัญญาณ GHZ Sub-1 GHZ ที่หลากหลายซึ่งให้บริการโซลูชั่นที่ประหยัดต้นทุนสำหรับแอปพลิเคชันไร้สายที่คำนึงถึงพลังงานบทความนี้สำรวจคุณสมบัติทางเทคนิค Pinout และข้อกำหนดโดยเน้นว่าจะสนับสนุนความต้องการที่เพิ่มขึ้นสำหรับระบบการสื่อสารไร้สายที่มีประสิทธิภาพและเชื่อถือได้อย่างไร

แคตตาล็อก

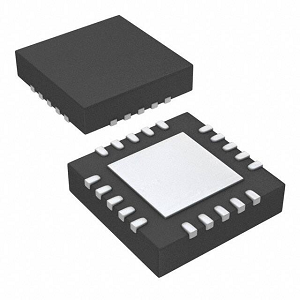

CC1101 คืออะไร?

เครื่องมือเท็กซัส CC1101 โดดเด่นในฐานะตัวรับส่งสัญญาณที่มีประสิทธิภาพซึ่งสร้างขึ้นโดยเฉพาะสำหรับการสื่อสารไร้สายในช่วงย่อย 1 GHzการออกแบบของมันมุ่งเน้นไปที่การลดการใช้พลังงานลดลงอย่างดีภายในแถบ ISM และ SRD ที่ความถี่เช่น 315, 433, 868 และ 915 MHzยิ่งไปกว่านั้นมันแสดงให้เห็นถึงความสามารถในการปรับตัวโดยการรวมวงดนตรีเพิ่มเติมเช่น 300-348 MHz, 387-464 MHz และ 779-928 MHz ทำให้ตัวเองมีความหลากหลายในทิวทัศน์ดินแดนและกฎระเบียบที่หลากหลายภายในสถาปัตยกรรมของมันคือโมเด็มเบสแบนด์ที่ยืดหยุ่นเชี่ยวชาญในการรองรับรูปแบบการปรับที่แตกต่างกันและบรรลุอัตราข้อมูลสูงถึง 600 kbpsความเก่งกาจนี้พบคุณค่าในแอปพลิเคชันที่ข้อกำหนดการส่งข้อมูลมีความผันผวน

CC1101 ใช้ร่วมกับไมโครคอนโทรลเลอร์พร้อมกับส่วนประกอบที่ไม่โต้ตอบบางส่วนเน้นวิธีการที่เป็นที่ชื่นชอบของอุตสาหกรรมซึ่งใช้ประโยชน์จากการออกแบบแบบแยกส่วนเพื่อเพิ่มประสิทธิภาพของระบบในสถานการณ์ที่เรียกร้องให้มีการเข้าถึงการสื่อสารแบบขยายการจับคู่กับตัวขยายช่วง CC1190 เป็นเรื่องปกติการทำงานร่วมกันนี้ไม่เพียง แต่เพิ่มความไวของอุปกรณ์เท่านั้น แต่ยังช่วยเพิ่มกำลังขับเพิ่มความทนทานและความน่าเชื่อถือของเครือข่ายคุณสมบัติของ CC1101 เผยให้เห็นถึงบทบาทที่มีแนวโน้มในการจัดการอุปกรณ์ IoT การวัดอัจฉริยะและแอพพลิเคชั่นการควบคุมระยะไกลที่มีประสิทธิภาพควบคู่ไปกับความยืดหยุ่นในการปรับความเป็นโมดูลและการปรับตัวโดยธรรมชาติของมันรวบรวมโซลูชันที่ปรับขนาดได้ดีในการก้าวไปตามภูมิทัศน์ที่เปลี่ยนแปลงตลอดเวลาของเทคโนโลยีโดยบอกว่ามันถือเป็นสัญญาสำหรับความก้าวหน้าอย่างต่อเนื่องในการสื่อสารไร้สาย

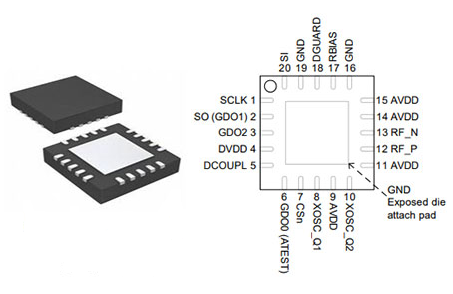

การกำหนดค่า PIN CC1101

No Pin	ชื่อพิน	คำอธิบาย
1	SCLK	อินเทอร์เฟซการกำหนดค่าอนุกรมอินพุตนาฬิกา
2	ดังนั้น (GDO1)	อินเทอร์เฟซการกำหนดค่าแบบอนุกรม, เอาต์พุตข้อมูลไม่จำเป็น พินเอาท์พุททั่วไปเมื่อ CSN สูง
3	GDO2	พินเอาท์พุทดิจิตอลสำหรับการใช้งานทั่วไป: สัญญาณทดสอบ FIFO สัญญาณสถานะ, ตัวบ่งชี้ช่องสัญญาณ, เอาต์พุตนาฬิกา, แยกออกจาก XOSC, ข้อมูล RX เอาต์พุตอนุกรม
4	ดีวีดี	1.8 - 3.6 V แหล่งจ่ายไฟดิจิตอลสำหรับ Digital I/O's และ สำหรับตัวควบคุมแรงดันไฟฟ้าแกนดิจิตอล
5	dcoupl	1.6 - 2.0 V Digital Power Suppution Output สำหรับ decoupling หมายเหตุ: พินนี้มีไว้สำหรับใช้กับ CC1101 เท่านั้นไม่สามารถใช้ จัดหาแรงดันไฟฟ้าให้กับอุปกรณ์อื่น ๆ
6	GDO0 (atest)	พินเอาท์พุทดิจิตอลสำหรับการใช้งานทั่วไป: สัญญาณทดสอบ FIFO สัญญาณสถานะ, ตัวบ่งชี้ช่องสัญญาณ, เอาต์พุตนาฬิกา, แยกออกจาก XOSC, ข้อมูล RX เอาต์พุตอนุกรม, ข้อมูล TX อินพุตอนุกรมยังใช้เป็นการทดสอบแบบอะนาล็อก I/O สำหรับการทดสอบต้นแบบ/การผลิต
7	CSN	อินเทอร์เฟซการกำหนดค่าอนุกรมชิปเลือก
8	XOSC_Q1	พินคริสตัลออสซิลเลเตอร์ 1 หรืออินพุตนาฬิกาภายนอก
9	AVDD	1.8 - 3.6 V การเชื่อมต่อแหล่งจ่ายไฟแบบอะนาล็อก
10	XOSC_Q2	พินคริสตัลออสซิลเลเตอร์ 2
11	AVDD	1.8 - 3.6 V การเชื่อมต่อแหล่งจ่ายไฟแบบอะนาล็อก
12	rf_p	สัญญาณอินพุต RF บวกไปยัง LNA ในโหมดรับเชิงบวก สัญญาณเอาต์พุต RF จาก PA ในโหมดส่ง
13	rf_n	สัญญาณอินพุต RF เชิงลบไปยัง LNA ในโหมดรับเชิงลบ สัญญาณเอาต์พุต RF จาก PA ในโหมดส่ง
14	AVDD	1.8 - 3.6 V การเชื่อมต่อแหล่งจ่ายไฟแบบอะนาล็อก
15	AVDD	1.8 - 3.6 V การเชื่อมต่อแหล่งจ่ายไฟแบบอะนาล็อก
16	gnd	การเชื่อมต่อภาคพื้นดินแบบอะนาล็อก
17	Rbias	ตัวต้านทานอคติภายนอกสำหรับกระแสอ้างอิง
18	dguard	การเชื่อมต่อแหล่งจ่ายไฟสำหรับการแยกสัญญาณรบกวนดิจิตอล
19	gnd	การเชื่อมต่อภาคพื้นดินสำหรับการแยกเสียงรบกวนแบบดิจิตอล
20	ศรี	อินเทอร์เฟซการกำหนดค่าอนุกรมอินพุตข้อมูล

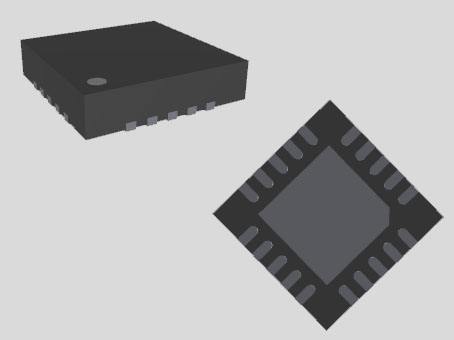

รูปแบบ CC1101, รอยเท้าและ CAD โมเดล

คุณสมบัติของ CC1101

ประสิทธิภาพ RF

โมดูล CC1101 ผสมผสานความไวสูงกับประสิทธิภาพการใช้พลังงานซึ่งมีกำลังสูงถึง +12 dBm ของกำลังขับที่ตั้งโปรแกรมได้ในขณะที่ใช้พลังงานน้อยที่สุดสิ่งนี้ทำให้เหมาะสำหรับอุปกรณ์ที่ใส่ใจพลังงานโดยเฉพาะอย่างยิ่งในระบบ IoT ที่อายุการใช้งานแบตเตอรี่ที่ยาวนานเป็นสิ่งสำคัญด้วยการปรับสมดุลความไวและการใช้พลังงานโมดูลช่วยเพิ่มช่วงการสื่อสารและความทนทานของอุปกรณ์

คุณสมบัติอะนาล็อก

CC1101 รองรับเทคนิคการมอดูเลตที่หลากหลายการปรับความถี่อย่างรวดเร็วและรวมถึงเซ็นเซอร์อุณหภูมิแบบบูรณาการคุณสมบัติเหล่านี้ให้ความยืดหยุ่นและความน่าเชื่อถือในสภาพแวดล้อมที่แตกต่างกันทำให้ง่ายต่อการปรับกลยุทธ์การสื่อสารสำหรับความต้องการเฉพาะการชดเชยอุณหภูมิและตัวเลือกการปรับแบบไดนามิกช่วยเพิ่มประสิทธิภาพในสภาวะที่ท้าทาย

คุณสมบัติดิจิตอล

CC1101 มีเครื่องมือดิจิตอลขั้นสูงเช่นการจัดการแพ็คเก็ตอินเทอร์เฟซ SPI ที่ยืดหยุ่นการตรวจจับแบบไร้สายและการฟอกสีข้อมูลสิ่งเหล่านี้ทำให้มั่นใจได้ว่าการส่งข้อมูลที่ปลอดภัยและมีประสิทธิภาพปรับปรุงความมั่นคงและความเร็วของระบบการจัดการแพ็คเก็ตที่ดีที่สุดช่วยเพิ่มประสิทธิภาพในระบบดิจิตอลที่ซับซ้อนทำให้เหมาะสำหรับการสื่อสารไร้สายที่เชื่อถือได้

ประสิทธิภาพพลังงาน

CC1101 มีประสิทธิภาพสูงโดยใช้เพียง 200 Na ในโหมดสลีปและมีความสามารถในการเริ่มต้นอย่างรวดเร็วและความสามารถในการปลุกการใช้พลังงานต่ำนี้ยืดอายุการใช้งานแบตเตอรี่ลดความจำเป็นในการเปลี่ยนบ่อยครั้งซึ่งเป็นสิ่งสำคัญสำหรับอุปกรณ์เช่นเซ็นเซอร์ระยะไกลและอุปกรณ์อิเล็กทรอนิกส์

ลักษณะทั่วไป

ด้วยการออกแบบขนาดกะทัดรัดและส่วนประกอบภายนอกที่น้อยที่สุด CC1101 เป็นไปตามมาตรฐานยุโรปและสหรัฐอเมริกาขนาดเล็กและการปฏิบัติตามกฎระเบียบทำให้มันหลากหลายสำหรับตลาดโลกทำให้การออกแบบง่ายขึ้นในขณะที่ยังคงความแข็งแกร่งสอดคล้องกับแนวทางปฏิบัติทางอุตสาหกรรมที่ทันสมัยทำให้มั่นใจได้ว่าการรวมเข้าด้วยกันอย่างง่ายดายในแอพพลิเคชั่นต่างๆ

ข้อกำหนดทางเทคนิค CC1101

ข้อกำหนดทางเทคนิคคุณสมบัติและพารามิเตอร์ของ CC1101 พร้อมกับส่วนประกอบที่คล้ายกับ Texas Instruments CC1101RGP

พิมพ์	พารามิเตอร์
สถานะวงจรชีวิต	ใช้งานอยู่ (อัปเดตล่าสุด: 4 วันที่ผ่านมา)
ติดต่อชุบ	ทอง
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
จำนวนพิน	20
อุณหภูมิการทำงาน	-40 ° C ~ 85 ° C
รหัส JESD-609	E4
สถานะชิ้นส่วน	คล่องแคล่ว
จำนวนการยุติ	20
แรงดันไฟฟ้า - อุปทาน	1.8V ~ 3.6V
อุณหภูมิ Reflow สูงสุด (CEL)	280
แรงดันไฟฟ้า	3V
ความลึก	4.15 มม.
หมายเลขชิ้นส่วนฐาน	CC1101
พลังงาน - เอาต์พุต	12dbm
อัตราข้อมูล (สูงสุด)	800kbps
เวลานำโรงงาน	6 สัปดาห์
ติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	แผ่นสัมผัส 20-VQFN
น้ำหนัก	69.994479mg
การบรรจุหีบห่อ	หลอด
รหัส pbfree	ใช่
ระดับความไวต่อความชื้น (MSL)	3 (168 ชั่วโมง)
พิมพ์	TX/RX เท่านั้น
ตำแหน่งเทอร์มินัล	รูปสี่เหลี่ยม
จำนวนฟังก์ชั่น	1
สนามเทอร์มินัล	0.5 มม.
ความถี่	300MHz348MHz, 387MHz464MHz, 779MHz ~ 928MHz
ความหนาแน่น	0 B
ครอบครัว RF/มาตรฐาน	ISM ทั่วไป < 1GHz
อินเทอร์เฟซอนุกรม	SPI
ปัจจุบัน - รับ	14.3ma ~ 17.1ma
ปัจจุบัน - การส่งสัญญาณ	12.3ma ~ 34.2ma
จำนวนผู้รับ	1
การปรับ	2FSK, 4FSK, ASK, GFSK, MSK, OOK
ความไว (DBM)	-116 DBM
ความยาว	4 มม.
ความหนา	930µm
ความสูง	1 มม.
ความกว้าง	4 มม.
การชุบแข็งของรังสี	เลขที่
นำฟรี	นำฟรี
ไปถึง SVHC	ไม่มี SVHC
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน

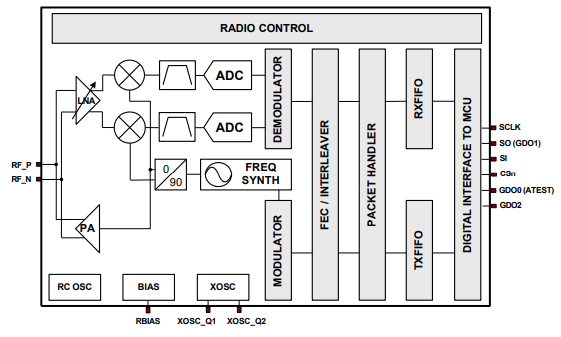

ไดอะแกรมบล็อกการทำงานของ CC1101

แผนภาพด้านบนแสดงโครงสร้างพื้นฐาน CC1101 ซึ่งใช้การออกแบบตัวรับสัญญาณต่ำครั้งแรกแอมพลิฟายเออร์เสียงรบกวนต่ำ (LNA) เสริมความแข็งแกร่งของสัญญาณ RFสัญญาณนี้จะถูกแปลงเป็นสัญญาณความถี่ระดับกลาง (ถ้า) ในสององค์ประกอบ (I และ Q)สัญญาณเหล่านี้ถูกแปลงเป็นดิจิทัลโดยใช้ตัวแปลงแบบอะนาล็อกเป็นดิจิตอล (ADCs)หลังจากการแปลงเป็นดิจิทัลกระบวนการต่าง ๆ เช่นการควบคุมอัตราเกนอัตโนมัติ (AGC) การกรองช่องการ demodulation และการซิงโครไนซ์ของบิตและแพ็คเก็ตจะดำเนินการสำหรับการส่งสัญญาณ CC1101 จะสร้างสัญญาณ RF โดยตรงโดยใช้การสังเคราะห์ความถี่

ในโหมดรับตัวสังเคราะห์ความถี่ของชิปใช้ LC VCO บนชิปและตัวเปลี่ยนเฟส 90 องศาเพื่อสร้างสัญญาณออสซิลเลเตอร์ (LO) (I และ Q) ที่จำเป็นสำหรับการแปลงสัญญาณคริสตัลที่เชื่อมต่อกับพิน XOSC Q1 และ XOSC Q2 ให้ความถี่อ้างอิงสำหรับซินธิไซเซอร์และนาฬิกาสำหรับ ADC และวงจรดิจิตอลอินเทอร์เฟซ SPI 4 สายใช้สำหรับการกำหนดค่าและการเข้าถึงข้อมูลในขณะที่เบสแบนด์ดิจิตอลจัดการการตั้งค่าช่องสัญญาณการจัดการแพ็คเก็ตและการจัดเก็บข้อมูล

CC1101 แอปพลิเคชันวงจร

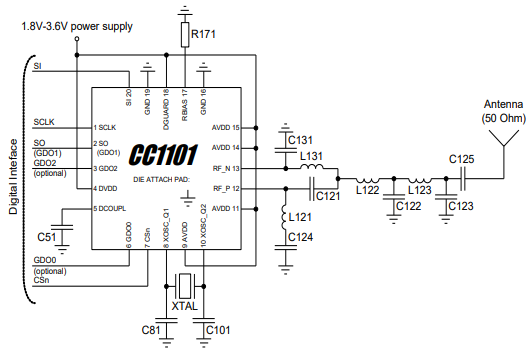

แอปพลิเคชันทั่วไปและวงจรการประเมินผล 315/433 MHz (ไม่รวมตัวเก็บประจุ decoupling supply)

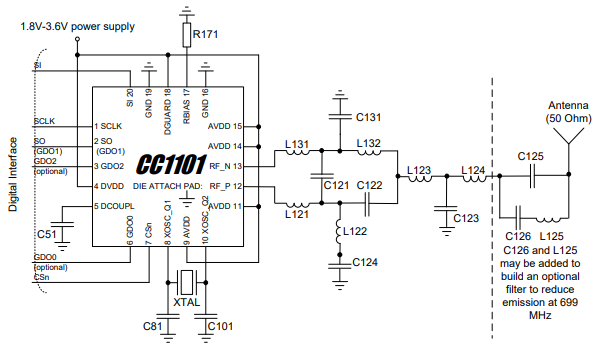

แอปพลิเคชันทั่วไปและวงจรการประเมินผล 868/915 MHz (ไม่รวมตัวเก็บประจุ decoupling supply)

ทางเลือกสำหรับ CC1101

หมายเลขชิ้นส่วน	คำอธิบาย	ผู้ผลิต
CC1100Ergpt	ตัวรับส่งสัญญาณไร้สาย 1-1GHz พลังงานต่ำสำหรับ China และ แถบความถี่ญี่ปุ่น 20 -qfn -40 ถึง 85	Texas Instruments
MD59-0049RTR	วงจร RF และเบสแบนด์, PQCC20, 4 มม., พลาสติก, MLF-20	แมกอม
CC1101RTKRG3	IC Telecom, Cellular, RF และ Baseband Circuit, PQCC20, 4 x 4 มม., สีเขียว, พลาสติก, QLP-20, วงจรโทรศัพท์มือถือ	Texas Instruments
CC1101RTK	โทรคมนาคม, เซลลูลาร์, RF และเบสแบนด์, PQCC20, 4 x 4 มม., สีเขียว, พลาสติก, QLP-20	Texas Instruments
CC1101RTKG3	โทรคมนาคม, เซลลูลาร์, RF และเบสแบนด์, PQCC20, 4 x 4 มม., สีเขียว, พลาสติก, QLP-20	Texas Instruments
CC1101RGP	แพ็คเกจ / เคส 20-VFQFN แผ่นสัมผัสจำนวนพิน 20 ความถี่ 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, ปัจจุบัน - รับ 14.3ma ~ 17.1ma, ปัจจุบัน - ส่ง 12.3ma ~ 34.2ma, ความไว -116 dbm, แรงดันไฟฟ้า 3 V, เทอร์มินัลพิทช์ 0.5 มม.	Texas Instruments
CC115LRGPR	แพ็คเกจ / เคส 20-VFQFN แผ่นสัมผัสจำนวนพิน 20 ความถี่ 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, ปัจจุบัน - ได้รับ 13.9ma ~ 15.9ma, ปัจจุบัน - ส่ง 12.3ma ~ 31.1ma, ความไว -112 dBm, แรงดันไฟฟ้า 3 V, เทอร์มินัลพิทช์ 0.5 มม.	Texas Instruments
CC1100RTKR	แพ็คเกจ / เคส 20-VFQFN แผ่นสัมผัสจำนวนพิน 20 ความถี่ 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, ปัจจุบัน - รับ 13.3ma ~ 15.9ma, ปัจจุบัน - ส่ง 12.3ma ~ 34.2ma, ความไว -111 DBM, แรงดันไฟฟ้า 3 V, เทอร์มินัลพิทช์ 0.5 มม.	Texas Instruments
CC110LRGPR	แพ็คเกจ / เคส 20-VFQFN แผ่นสัมผัสจำนวนพิน 20 ความถี่ 315MHz, 433MHz, 868MHz, 915MHz, แรงดันไฟฟ้า 3 V, เทอร์มินัลพิทช์ 0.5 มม.	Texas Instruments
CC1100RTK	แพ็คเกจ / เคส 20-VFQFN แผ่นสัมผัสจำนวนพิน 20 ความถี่ 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, ปัจจุบัน - รับ 14.3ma ~ 17.1ma, ปัจจุบัน - ส่ง 12.3ma ~ 34.2ma, ความไว -116 dbm, แรงดันไฟฟ้า 3 V, เทอร์มินัลพิทช์ 0.5 มม.	Texas Instruments

แอปพลิเคชันของ CC1101

CC1101 เป็นตัวรับส่งสัญญาณไร้สายที่ต่ำเป็นพิเศษที่ออกแบบมาสำหรับแอพพลิเคชั่น Sub-1 GHz เหมาะสำหรับสถานการณ์ที่จำเป็นต้องมีการสื่อสารที่ประหยัดพลังงานความเก่งกาจของมันทำให้มันมีคุณค่าในระบบรักษาความปลอดภัยระบบอัตโนมัติการดำเนินงานอุตสาหกรรมและเทคโนโลยีที่เกิดขึ้นใหม่เช่น IoT

ระบบรักษาความปลอดภัย

CC1101 ช่วยเพิ่มระบบรักษาความปลอดภัยแบบไร้สายโดยการเปิดใช้งานอุปกรณ์ที่ใช้พลังงานต่ำและติดทนนานเช่นเครื่องตรวจจับการเคลื่อนไหวและเซ็นเซอร์สัญญาณเตือนภัยประสิทธิภาพช่วยลดความจำเป็นในการบำรุงรักษาบ่อยครั้งทำให้มั่นใจได้ว่าการตรวจสอบอย่างต่อเนื่องและอายุการใช้งานแบตเตอรี่ที่ยืดเยื้อ

โซลูชั่นระบบอัตโนมัติ

ในระบบอัตโนมัติทั้งในบ้านและอุตสาหกรรม CC1101 รองรับการสื่อสารที่ราบรื่นระหว่างอุปกรณ์ทำให้ระบบอัจฉริยะสามารถตรวจสอบการวัดสิ่งแวดล้อมและเพิ่มประสิทธิภาพการใช้พลังงานเป็นองค์ประกอบสำคัญในการสร้างสภาพแวดล้อมการใช้ชีวิตที่มีประสิทธิภาพและปรับตัวได้มากขึ้น

กระบวนการอุตสาหกรรม

CC1101 อำนวยความสะดวกในการสื่อสารไร้สายที่เชื่อถือได้ในการตั้งค่าอุตสาหกรรมที่ท้าทายช่วยให้การตรวจสอบระยะไกลและการควบคุมเครื่องจักรสิ่งนี้ช่วยเพิ่มความปลอดภัยลดการหยุดทำงานและเพิ่มประสิทธิภาพการดำเนินงานโดยเฉพาะอย่างยิ่งที่โซลูชันแบบใช้สายไม่สามารถทำได้

เทคโนโลยีที่เกิดขึ้นใหม่และ IoT

ความยืดหยุ่นของ CC1101 ทำให้เป็นผู้สมัครที่แข็งแกร่งสำหรับแอปพลิเคชัน Internet of Things (IoT) ซึ่งรองรับเครือข่ายที่มีกำลังต่ำและกว้างในขณะที่ IoT ขยายตัว CC1101 นั้นยอดเยี่ยมในการสร้างอุปกรณ์ที่ชาญฉลาดและประหยัดพลังงานที่สื่อสารได้อย่างราบรื่นในระบบที่เชื่อมต่อกันอย่างราบรื่น

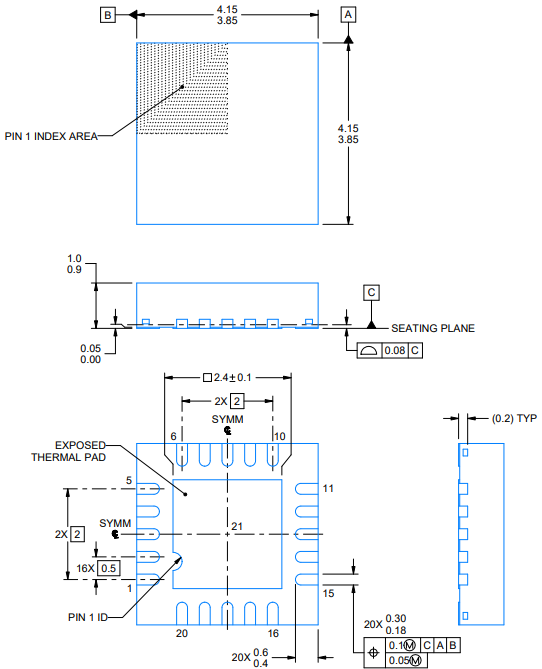

แพ็คเกจสำหรับ CC1101

ข้อมูลผู้ผลิต CC1101

ในแนวการแข่งขันของอุตสาหกรรมเซมิคอนดักเตอร์เท็กซัสตราสารมีความโดดเด่นสำหรับอิทธิพลที่มีต่อนวัตกรรมการประมวลผลแบบอะนาล็อกและฝังตัวตัวรับส่งสัญญาณ CC1101 RF ของ บริษัท เป็นตัวอย่างของการขับเคลื่อนอย่างไม่หยุดยั้งในการกลั่นเทคโนโลยีการสื่อสารอุปกรณ์นี้ไม่เพียง แต่สร้างขึ้นด้วยความแม่นยำ แต่ยังพบยูทิลิตี้ในภาคส่วนที่หลากหลายรวมถึงระบบอัตโนมัติในบ้านและอุตสาหกรรมที่ระบบไร้สายที่มั่นคงและมีประสิทธิภาพTexas Instruments เติบโตอย่างไม่เปลี่ยนแปลงในการบุกเบิกเทคโนโลยีใหม่และการพัฒนาผลิตภัณฑ์ที่สะท้อนกับแนวโน้มของอุตสาหกรรมในปัจจุบันปรัชญาของพวกเขาถูกขับเคลื่อนด้วยความทะเยอทะยานในการรวมเทคโนโลยีล้ำสมัยเข้ากับการใช้งานจริงผลิตภัณฑ์ TI ได้รับการออกแบบผ่านการปรับปรุงซ้ำ ๆ เพื่อให้แน่ใจว่าพวกเขารวมเข้ากับระบบต่าง ๆ อย่างราบรื่นแสดงให้เห็นถึงความสามารถในการปรับตัวที่ตรงตามข้อกำหนดที่หลากหลาย
