บ้านบล็อกCD4014 IC: การลงทะเบียนกะ 8 บิตพร้อมอินพุตแบบขนาน
บน 08/12/2024 2,799

CD4014 IC: การลงทะเบียนกะ 8 บิตพร้อมอินพุตแบบขนาน

คู่มือนี้สำรวจ CD4014 ซึ่งเป็นวงจรรวม CMOS ที่ปรับตัวได้สูงซึ่งรู้จักกันดีในการใช้งานการลงทะเบียนแบบกะ 8 บิตซึ่งรองรับทั้งอินพุตข้อมูลอนุกรมและแบบขนานCD4014 มีประสิทธิภาพในการใช้งานที่หลากหลายในสถานการณ์ที่หลากหลายและการถ่ายโอนข้อมูลที่มีประสิทธิภาพและการถ่ายโอนที่มีประสิทธิภาพโดยเฉพาะอย่างยิ่งในระบบขนาดกะทัดรัดที่การลดการใช้พินเป็นลำดับความสำคัญจากภาพรวมของการกำหนดค่า PIN ไปจนถึงแอปพลิเคชันและตัวเลือกทางเลือกบทความนี้ให้การตรวจสอบเชิงลึกของการใช้ประโยชน์จาก CD4014 สำหรับการออกแบบอิเล็กทรอนิกส์ที่เป็นนวัตกรรมและการจัดการข้อมูลที่ดีที่สุด

แคตตาล็อก

1. การกำหนดค่าพิน 4014 IC
2. การใช้ประโยชน์ของ 4014 IC
3. วงจรแอปพลิเคชันของ CD4014
4. CD4014 เทียบเท่าและทางเลือก
5. แผ่นข้อมูล

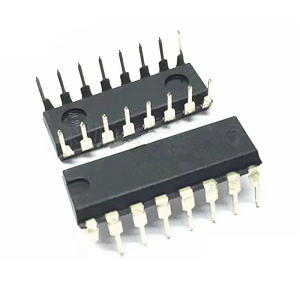

CD4014

การกำหนดค่า PIN ของ 4014 IC

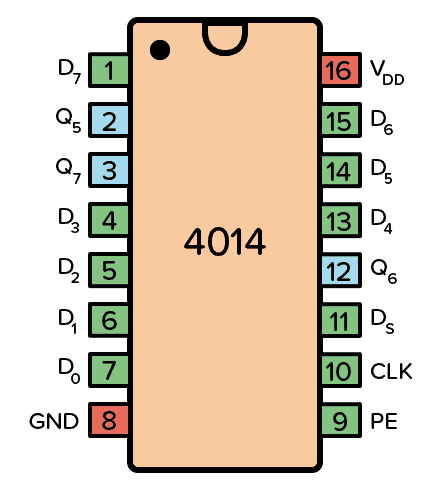

4014 Pinout

ชื่อพิน
หมายเลขพิน
พิมพ์
คำอธิบาย
VDD
16
พลัง
จ่ายแรงดันไฟฟ้า (+3 ถึง +15V)
gnd
8
พลัง
พื้นดิน (0v)
D0-D7
1, 4, 5, 6, 7, 13, 14, 15
ป้อนข้อมูล
หมุดอินพุตข้อมูลแบบขนาน
Q5, Q6, Q7
2, 3, 12
เอาท์พุท
เอาต์พุตบัฟเฟอร์จากสามบิตสุดท้าย
PE
9
ป้อนข้อมูล
เปิดใช้งานคู่ขนาน
CP
10
ป้อนข้อมูล
นาฬิกานาฬิกาเพื่อซิงค์อินพุต
DS
11
ป้อนข้อมูล
พินอินพุตอนุกรม

การใช้ประโยชน์จาก 4014 IC

ในการเริ่มต้นใช้ประโยชน์จาก 4014 IC ให้เริ่มต้นด้วยการเชื่อมต่อ VDD กับเทอร์มินัลบวกของแหล่งพลังงานของคุณอย่างระมัดระวังและ GND กับเทอร์มินัลลบIC นี้ทำงานภายในช่วงพลังงาน 3V ถึง 15V อย่างไรก็ตามรุ่นเฉพาะอาจขยายได้ถึง 20Vขอแนะนำให้ตรวจสอบแผ่นข้อมูลสำหรับรายละเอียดไฟฟ้าที่แม่นยำการปรับความเข้ากันได้กับการตั้งค่าที่ไม่ซ้ำกันของคุณช่วงแรงดันไฟฟ้าที่เลือกนั้นมีผลโดยตรงต่อความสมบูรณ์ของการปฏิบัติงานของอุปกรณ์และฟังก์ชั่นที่มั่นคง

เริ่มต้นการโหลดข้อมูลแบบขนานโดยการสลับหมุดเปิดใช้งาน (PE) แบบขนานลงในสถานะสูงเชื่อมต่ออินพุตข้อมูลที่คุณเลือกข้ามหมุดข้อมูลแบบขนานที่ทำเครื่องหมาย D0 ถึง D7สัญญาณขอบที่เพิ่มขึ้นที่ใช้กับพิน CLK จะจับข้อมูลที่ต้องการลงในการลงทะเบียนเฟสการเตรียมการนี้สะท้อนให้เห็นถึงทีมในการฝึกฝนอย่างดีซึ่งบทบาทและการซิงโครไนซ์มีความสำคัญสูงสุด

เริ่มข้อมูลขยับโดยสลับหมุด PE เป็นสถานะต่ำCLK ชีพจรที่เพิ่มขึ้นแต่ละครั้งจะเพิ่มข้อมูลเพิ่มขึ้นในโหมดนี้ DS PIN ทำหน้าที่สำหรับอินพุตข้อมูลอนุกรมอำนวยความสะดวกในการประมวลผลข้อมูลที่ยืดหยุ่นฟังก์ชั่นนี้มีประโยชน์อย่างโดดเด่นเมื่อจำเป็นต้องมีการเปลี่ยนข้อมูลของเหลวทำให้มั่นใจได้ว่าองค์กรที่มีประสิทธิภาพและการจัดหมวดหมู่ของสัญญาณดิจิตอล

วงจรแอปพลิเคชันของ CD4014

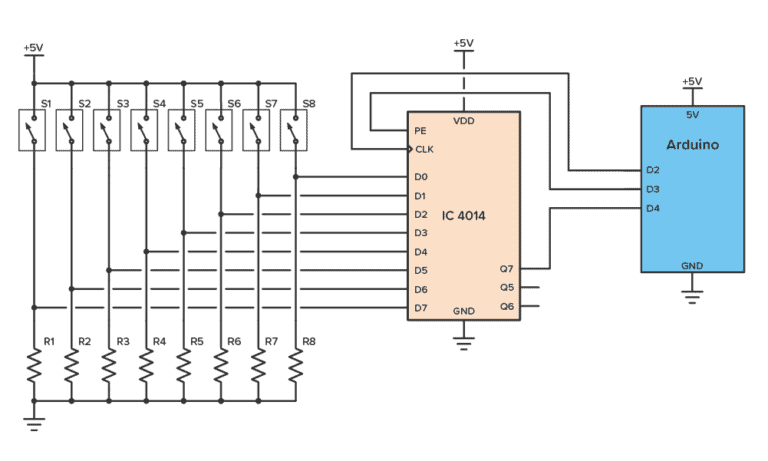

CD4014 Circuit

ที่ CD4014 Shift Register เป็นเครื่องมือที่ใช้งานได้จริงสำหรับการอ่านสถานะของสวิตช์สูงสุดแปดสวิตช์โดยใช้หมุดไมโครคอนโทรลเลอร์เพียงสามตัวเช่น Arduinoสิ่งนี้ทำให้เหมาะสำหรับโครงการที่มีความพร้อมใช้งานของ PIN เนื่องจากจะขยายกำลังการผลิตอย่างมีประสิทธิภาพโดยไม่จำเป็นต้องใช้ฮาร์ดแวร์เพิ่มเติมวงจรทำงานโดยการจับสถานะของสวิตช์ที่เชื่อมต่อทั้งหมดและส่งข้อมูลนี้ไปยังไมโครคอนโทรลเลอร์ทีละบิตCD4014 ใช้การแปลงแบบขนานเป็นซีรีย์ช่วยให้คุณสามารถตรวจสอบสวิตช์หลายตัวในขณะที่ทำให้การเดินสายง่ายและกะทัดรัด

ในการตั้งค่าให้เชื่อมต่อ PIN D3 ของ Arduino กับ PIN การเปิดใช้งานแบบขนาน (PE) ของ CD4014, D2 ไปยังพินนาฬิกา (CLK) และ D4 ไปยังพินข้อมูลเอาต์พุต (Q)D3 เปิดใช้งาน Latch เพื่อจับสถานะสวิตช์ D2 ส่งพัลส์นาฬิกาเพื่อเลื่อนสถานะเป็นเอาต์พุตและ D4 อ่านข้อมูลตามลำดับแต่ละนาฬิกาพัลส์เปลี่ยนสถานะสวิตช์ถัดไปเป็นพินเอาท์พุททำให้ Arduino อ่านสวิตช์ทั้งแปดครั้งทีละตัววิธีการนี้มีประสิทธิภาพและบันทึกทั้งพื้นที่และทรัพยากรด้วยการใช้ CD4014 คุณสามารถจัดการหลายอินพุตด้วยการใช้ I/O ขั้นต่ำทำให้การออกแบบของคุณง่ายขึ้นและลดความซับซ้อนในการเดินสายเป็นโซลูชันขนาดกะทัดรัดและเชื่อถือได้สำหรับโครงการที่ต้องการการตรวจสอบสถานะสวิตช์ที่แม่นยำ

CD4014 เทียบเท่าและทางเลือก

เทียบเท่า

• NTE4014

- MC14014

- HCF4014

• HEF4014

- CD4014BE

ทางเลือก

74hc165

- 74HC166

• 74HC198

แผ่นข้อมูล

แผ่นข้อมูล CD4014BE:
