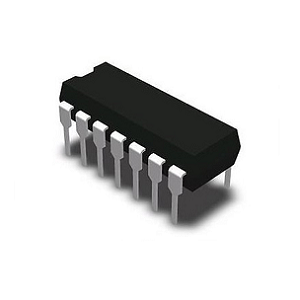

CD4073: อธิบาย 3 อินพุตและเกต

คู่มือนี้สำรวจ CD4073 ซึ่งเป็นวงจรรวมสามอินพุตและเกตที่มีชื่อเสียงในด้านความเก่งกาจและประสิทธิภาพในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยมันตรวจสอบบทบาทของ CD4073 ในวงจรลอจิกดิจิตอลโดยการทำลายการกำหนดค่า PIN การดำเนินการประตูและแอปพลิเคชัน

แคตตาล็อก

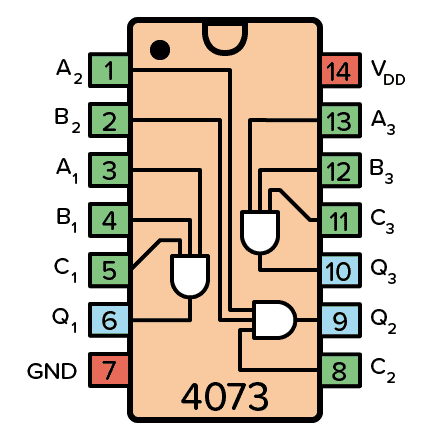

การกำหนดค่า PIN ของ 4073 IC

ชื่อพิน	หมายเลขพิน	พิมพ์	คำอธิบาย
VDD	14	พลัง	จ่ายแรงดันไฟฟ้า (+3 ถึง +15V)
gnd	7	พลัง	พื้นดิน (0v)
A1 ถึง A3	1, 3, 13	ป้อนข้อมูล	อินพุต A ของสามและประตู
B1 ถึง B3	2, 4, 12	ป้อนข้อมูล	อินพุต B ของทั้งสามและประตู
C1 ถึง C3	5, 8, 11	ป้อนข้อมูล	อินพุต C ของทั้งสามและประตู
Q1 ถึง Q3	6, 9, 10	เอาท์พุท	เอาต์พุตจากทั้งสามและประตู

ภาพรวมของ 3 อินพุตและเกต

3 อินพุตและเกตให้เอาต์พุตสูงเฉพาะเมื่อทั้งสามอินพุตเรียกว่า A, B และ C ถูกตั้งค่าให้สูงการทำความเข้าใจสิ่งนี้จำเป็นต้องมีการตรวจสอบตารางความจริงซึ่งมีการแสดงผลอย่างละเอียดของชุดค่าผสมอินพุตที่แสดงการไหลแบบตรรกะเพื่อสร้างเอาต์พุตต่ำเฉพาะกับอินพุตทั้งหมดที่สูงวงจรจะสร้างเอาต์พุตสูงโดยรวมการตรวจสอบที่ซับซ้อนที่จำเป็นในสถานการณ์ที่เรียกร้องให้มีการปฏิบัติตามเงื่อนไขที่เข้มงวดสำหรับผลลัพธ์ที่ต้องการที่จะเกิดขึ้น

ป้อน A	อินพุต B	อินพุต C	เอาต์พุต Q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

ฟังก์ชั่นและการใช้งานของ CD4073

การตั้งค่าเริ่มต้นและการเชื่อมต่อ

เพื่อเริ่มการปรับใช้ของไฟล์ CD4073เริ่มต้นด้วยการเชื่อมต่อ VDD เข้ากับแหล่งจ่ายแรงดันไฟฟ้าที่เสถียรและเป็นบวกในขณะที่ทำให้มั่นใจได้ว่า GND นั้นเชื่อมโยงกับพื้นอย่างปลอดภัยขั้นตอนนี้ทำหน้าที่เป็นกระดูกสันหลังสำหรับการทำงานที่เหมาะสมของวงจรรวมขอแนะนำให้ตรวจสอบการเชื่อมต่อเหล่านี้อีกครั้งเพื่อหลีกเลี่ยงความแตกต่างที่อาจเกิดขึ้นซึ่งอาจเกิดขึ้นจากปัญหาพลังงาน

การจัดการอินพุตและสัญญาณ

อินพุตที่มีป้ายกำกับ A, B และ C จะต้องเชื่อมต่อกับสัญญาณดิจิตอลที่สะท้อนเงื่อนไขภายใต้การตรวจสอบอย่างแม่นยำทางเลือกของสัญญาณดิจิตอลมีผลกระทบเนื่องจากจะทำการคาดการณ์ตรรกะและพฤติกรรมที่ประมวลผลโดย CD4073การละเลยหรือการกำกับดูแลเช่นการเชื่อมต่อหรือเสียงรบกวนอาจทำให้เกิดข้อผิดพลาดทำให้การดำเนินงานเชิงตรรกะซับซ้อนขึ้น

การใช้ประโยชน์และการรวมวงจร

เอาต์พุตเกตมักจะแสดงเป็น Q, ทำหน้าที่เป็นตัวบ่งชี้การแยกเชิงตรรกะของอินพุต A, B และ C การรวมเอาต์พุตเหล่านี้เข้ากับการดำเนินการวงจรที่ตามมาสามารถให้คุณค่าอันยิ่งใหญ่การบูรณาการเชิงกลยุทธ์มักจะถูกชี้นำโดยสถานการณ์ที่ผ่านมาซึ่งการเพิ่มประสิทธิภาพของวงจรให้เหมาะสมนำไปสู่การปรับปรุงประสิทธิภาพที่โดดเด่น

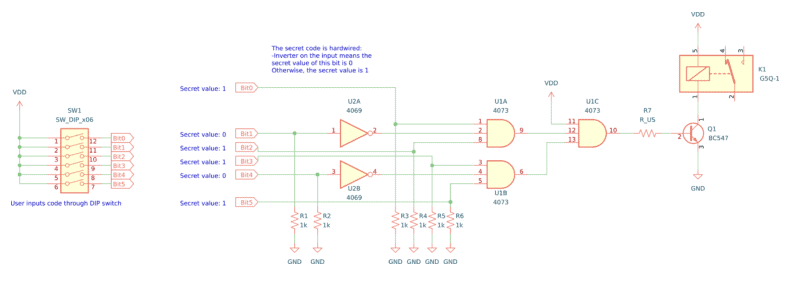

วงจรแอปพลิเคชัน CD4073

วงจรรวม CD4073 เป็นองค์ประกอบสำคัญสำหรับการสร้างระบบล็อครหัสที่ปลอดภัยซึ่งตรวจสอบรหัสไบนารี 6 บิตเช่น 101101 ระบบนี้ใช้และประตูภายใน CD4073 เพื่อยืนยันความถูกต้องของรหัสอินพุตไม่ใช่ประตูจาก IC เช่น CD4069BE ที่ใช้ในการปรับระดับลอจิกทำให้มั่นใจได้ว่าอินพุตจะถูกตีความอย่างถูกต้องโดยวงจรการจัดลำดับที่เหมาะสมและการปรับตรรกะอินพุตเป็นสิ่งจำเป็นสำหรับระบบที่จะทำงานได้อย่างน่าเชื่อถือ

ส่วนประกอบหลายอย่างเป็นกุญแจสำคัญในการประกอบวงจรรีเลย์ถูกใช้เพื่อควบคุมอุปกรณ์ภายนอกในขณะที่ CD4073BE จัดการการดำเนินการและ GATE และ CD4069BE นั้นไม่ได้ให้การดำเนินการประตูสวิตช์ DIP 6 ตำแหน่งใช้สำหรับการป้อนรหัสไบนารีและตัวต้านทานจะรวมอยู่ในการควบคุมการไหลของกระแสไฟฟ้าทรานซิสเตอร์ NPN เช่น BC547 ถูกใช้เพื่อเพิ่มพลังงานในการถ่ายทอดและให้แน่ใจว่าการทำงานที่เหมาะสม

รีเลย์ถูกเปิดใช้งานโดยทรานซิสเตอร์ซึ่งขยายกระแสไฟฟ้าขนาดเล็กจากสวิตช์จุ่มเพื่อขับรีเลย์สิ่งนี้ช่วยให้วงจรควบคุมอุปกรณ์ภายนอกเช่นสัญญาณเตือนความปลอดภัยหรือล็อคประตูเพิ่มความปลอดภัยโดยรวมการเลือกที่เหมาะสมและการให้น้ำหนักของทรานซิสเตอร์จำเป็นต้องใช้เพื่อหลีกเลี่ยงข้อผิดพลาดของวงจรสิ่งนี้แสดงให้เห็นถึงความสำคัญของการปรับสมดุลตรรกะดิจิตอลด้วยการควบคุมแบบอะนาล็อกเนื่องจากการโต้ตอบอย่างรอบคอบของพวกเขาจะกำหนดความสำเร็จหรือความล้มเหลวของแอปพลิเคชันฮาร์ดแวร์

CD4073 ทางเลือกและเทียบเท่า

•ยังระบุว่าเป็น NTE4073 MC14073- HCF4073- TC4073- HEF4073-

•การเปลี่ยนแปลงเช่น "CD4073BE"ระบุความแตกต่างของผู้ผลิตหรือเทคโนโลยี

- 74HC11: อีกสามอินพุต 3 อินพุตและเกต IC

แผ่นข้อมูล

แผ่นข้อมูล CD4073BE:

ชุดวัสดุ 30/มี.ค./2017.pdf

cd4073b/81b/82b type.pdf
