เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว: ฟังก์ชั่นอาการล้มเหลวการทดสอบและการใช้งาน

ในรถยนต์ปัจจุบันเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเป็นส่วนสำคัญของเครื่องยนต์เซ็นเซอร์นี้ช่วยคอมพิวเตอร์ของรถยนต์หรือที่รู้จักกันในชื่อโมดูลควบคุมเครื่องยนต์ (ECM) ตรวจสอบให้แน่ใจว่าทุกอย่างในเครื่องยนต์ทำงานได้อย่างราบรื่นมันตรวจสอบว่าเพลาลูกเบี้ยวอยู่ที่ไหนและเคลื่อนที่เร็วแค่ไหนและบอกให้ ECM ปรับเวลาของเชื้อเพลิงและการส่งมอบจุดประกายสิ่งนี้ทำให้รถทำงานได้ดีขึ้นใช้เชื้อเพลิงได้อย่างมีประสิทธิภาพมากขึ้นและสร้างมลพิษน้อยลงบทความนี้จะอธิบายว่าเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวทำอะไรทำไมถึงมีความสำคัญและสิ่งที่ผิดพลาดได้

แคตตาล็อก

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวคืออะไร?

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเป็นส่วนสำคัญของเครื่องยนต์ของรถยนต์ช่วยให้เครื่องยนต์ทำงานได้อย่างราบรื่นโดยการควบคุมเมื่อหัวเทียนไฟและเมื่อฉีดเชื้อเพลิงเซ็นเซอร์นี้ติดตามว่าเพลาลูกเบี้ยวหมุนเร็วแค่ไหนและอยู่ในตำแหน่งที่อยู่จากนั้นจะส่งข้อมูลนี้ไปยังโมดูลควบคุมเครื่องยนต์ (ECM) ซึ่งใช้ข้อมูลเพื่อปรับเวลาเครื่องยนต์เพื่อประสิทธิภาพที่ดีขึ้นประสิทธิภาพการใช้เชื้อเพลิงและการปล่อยมลพิษที่ลดลงเซ็นเซอร์ถูกวางไว้ใกล้กับเพลาลูกเบี้ยวเพื่อให้สามารถรวบรวมข้อมูลที่ถูกต้องตำแหน่งที่แน่นอนขึ้นอยู่กับการออกแบบเครื่องยนต์และผู้ผลิตรถยนต์

งานของเซ็นเซอร์คือการตรวจจับการเคลื่อนไหวของเพลาลูกเบี้ยวโดยไม่มีการรบกวนใด ๆนอกจากนี้ยังช่วยให้เครื่องยนต์รู้ว่ากระบอกสูบใดอยู่ในจังหวะการใช้พลังงานตรวจสอบให้แน่ใจว่าการฉีดเชื้อเพลิงและเวลาติดไฟนั้นสอดคล้องกับเพลาข้อเหวี่ยงแม้ว่าเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวจะมีขนาดเล็ก แต่ก็มีบทบาทสำคัญในการทำงานของเครื่องยนต์ช่วยให้เครื่องยนต์เริ่มต้นอย่างถูกต้องทำงานได้อย่างมีประสิทธิภาพและใช้เชื้อเพลิงอย่างชาญฉลาดหากไม่มีเซ็นเซอร์นี้เครื่องยนต์อาจไฟติดแผงหรือมีปัญหาในการเริ่มต้นสิ่งนี้ทำให้เป็นส่วนสำคัญของเทคโนโลยีรถยนต์ที่ทันสมัย

ฟังก์ชั่นของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

ฟังก์ชั่นหลักของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวคือการตรวจสอบและรายงานตำแหน่งที่แน่นอนและความเร็วในการหมุนของเพลาลูกเบี้ยวสำหรับโมดูลควบคุมเครื่องยนต์ (ECM) เพื่อควบคุมแง่มุมต่าง ๆ ของการทำงานของเครื่องยนต์เซ็นเซอร์นี้รวบรวมข้อมูลอย่างต่อเนื่องเพื่อให้แน่ใจว่า ECM สามารถควบคุมเวลาการฉีดเชื้อเพลิงเวลาการจุดระเบิดและเวลาวาล์วตัวแปร (VVT) ได้อย่างแม่นยำหากไม่มีการป้อนข้อมูลที่แม่นยำจากเซ็นเซอร์นี้ ECM จะดิ้นรนเพื่อซิงโครไนซ์ฟังก์ชั่นเหล่านี้นำไปสู่การเผาไหม้ที่ไม่มีประสิทธิภาพลดการส่งออกพลังงานและการใช้เชื้อเพลิงที่เพิ่มขึ้นเซ็นเซอร์ช่วยตรวจจับความผิดปกติใด ๆ ในการเคลื่อนไหวของเพลาลูกเบี้ยวเช่นไฟไหม้หรือปัญหาเชิงกลซึ่งอาจส่งผลเสียต่อประสิทธิภาพของเครื่องยนต์โดยรวมด้วยการระบุความไม่สอดคล้องกันเหล่านี้ ECM สามารถทำการปรับเปลี่ยนเพื่อรักษาการทำงานที่ราบรื่นและป้องกันความเสียหายที่อาจเกิดขึ้นกับส่วนประกอบเครื่องยนต์

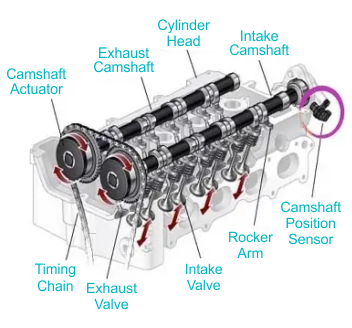

รูปที่ 2 แผนภาพของเครื่องยนต์ (DOHC) พร้อมเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

หนึ่งในความรับผิดชอบที่สำคัญของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวคือการช่วยในเวลาที่แม่นยำของวาล์วไอดีและไอเสียโดยการถ่ายทอดข้อมูลไปยัง ECMเนื่องจากเพลาลูกเบี้ยวควบคุมการเปิดและปิดวาล์วเหล่านี้ข้อมูลของเซ็นเซอร์ช่วยให้ ECM สามารถกำหนดช่วงเวลาที่แน่นอนสำหรับการฉีดเชื้อเพลิงและจุดระเบิดการซิงโครไนซ์นี้มีความสำคัญเนื่องจากส่วนผสมของเชื้อเพลิงอากาศจะต้องติดไฟที่จุดอุดมคติในวงจรการเผาไหม้เพื่อเพิ่มกำลังไฟในขณะที่ลดเชื้อเพลิงและการปล่อยมลพิษที่สูญเปล่าหากเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวล้มเหลวหรือให้ข้อมูลที่ไม่ถูกต้องเครื่องยนต์อาจได้รับการเดินเล่นอย่างไม่หยุดยั้งความลังเลในระหว่างการเร่งความเร็วหรือแม้กระทั่งการหยุดชะงักเนื่องจาก ECM จะไม่สามารถควบคุมเวลาวาล์วได้อย่างมีประสิทธิภาพนอกจากนี้เนื่องจากเพลาลูกเบี้ยวหมุนด้วยความเร็วครึ่งหนึ่งของเพลาข้อเหวี่ยงเซ็นเซอร์ทำให้มั่นใจได้ว่า ECM สามารถแยกความแตกต่างระหว่างการบริโภคและจังหวะไอเสียทำให้การคำนวณผิดในช่วงเวลาที่อาจนำไปสู่ความไร้ประสิทธิภาพของเครื่องยนต์ด้วยการตรวจสอบการเคลื่อนไหวเหล่านี้อย่างต่อเนื่องเซ็นเซอร์ช่วยรักษาการทำงานที่ราบรื่นและสม่ำเสมอของเครื่องยนต์

ฟังก์ชั่นอีกอย่างหนึ่งของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวคือบทบาทในการสนับสนุนระบบวาล์วจับเวลาตัวแปร (VVT) ซึ่งปรับเวลาวาล์วแบบไดนามิกเพื่อเพิ่มประสิทธิภาพประสิทธิภาพภายใต้เงื่อนไขการขับขี่ที่แตกต่างกันในยานพาหนะที่ติดตั้งเทคโนโลยี VVT ECM อาศัยข้อมูลจากเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเพื่อเปลี่ยนเวลาวาล์วตามปัจจัยต่าง ๆ เช่นโหลดเครื่องยนต์ความเร็วและตำแหน่งเค้นด้วยการทำเช่นนั้นระบบสามารถปรับปรุงประสิทธิภาพการใช้เชื้อเพลิงด้วยความเร็วที่ต่ำกว่าในขณะที่เพิ่มพลังงานด้วยความเร็วที่สูงขึ้นสร้างความสมดุลระหว่างประสิทธิภาพและเศรษฐกิจด้วยการเพิ่มประสิทธิภาพเวลาของวาล์วไอดีและไอเสียเซ็นเซอร์มีส่วนช่วยลดการปล่อยมลพิษโดยการทำให้มั่นใจว่าการเผาไหม้เชื้อเพลิงที่สมบูรณ์ยิ่งขึ้นเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวประเภทต่าง ๆ ให้การส่งข้อมูลที่แม่นยำและเชื่อถือได้ไปยัง ECM เพื่อให้มั่นใจว่าการปรับเปลี่ยนเวลาวาล์วนั้นแม่นยำและตอบสนองได้

ตำแหน่งของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวถูกวางไว้ในเครื่องยนต์อย่างระมัดระวังเพื่อให้แน่ใจว่าสามารถติดตามการเคลื่อนไหวของเพลาลูกเบี้ยวได้อย่างแม่นยำในขณะที่ตำแหน่งที่แน่นอนขึ้นอยู่กับการทำและรุ่นของยานพาหนะ แต่ก็พบได้ทั่วไปใกล้กับหัวกระบอกสูบติดกับฝาครอบเวลาหรือติดตั้งบนบล็อกเครื่องยนต์การวางตำแหน่งเชิงกลยุทธ์นี้ช่วยให้เซ็นเซอร์สามารถรวบรวมข้อมูลการหมุนที่แม่นยำจากเพลาลูกเบี้ยวเพื่อควบคุมเวลาเครื่องยนต์ด้วยการตรวจสอบการเคลื่อนไหวของเพลาลูกเบี้ยวอย่างต่อเนื่องเซ็นเซอร์ช่วยให้แน่ใจว่าเครื่องยนต์ทำงานได้อย่างราบรื่นและมีประสิทธิภาพหากไม่มีเซ็นเซอร์ที่อยู่ในตำแหน่งที่เหมาะสมโมดูลควบคุมเครื่องยนต์ (ECM) จะไม่ได้รับข้อมูลเพื่อปรับเวลาจุดระเบิดและการฉีดเชื้อเพลิงอย่างถูกต้อง

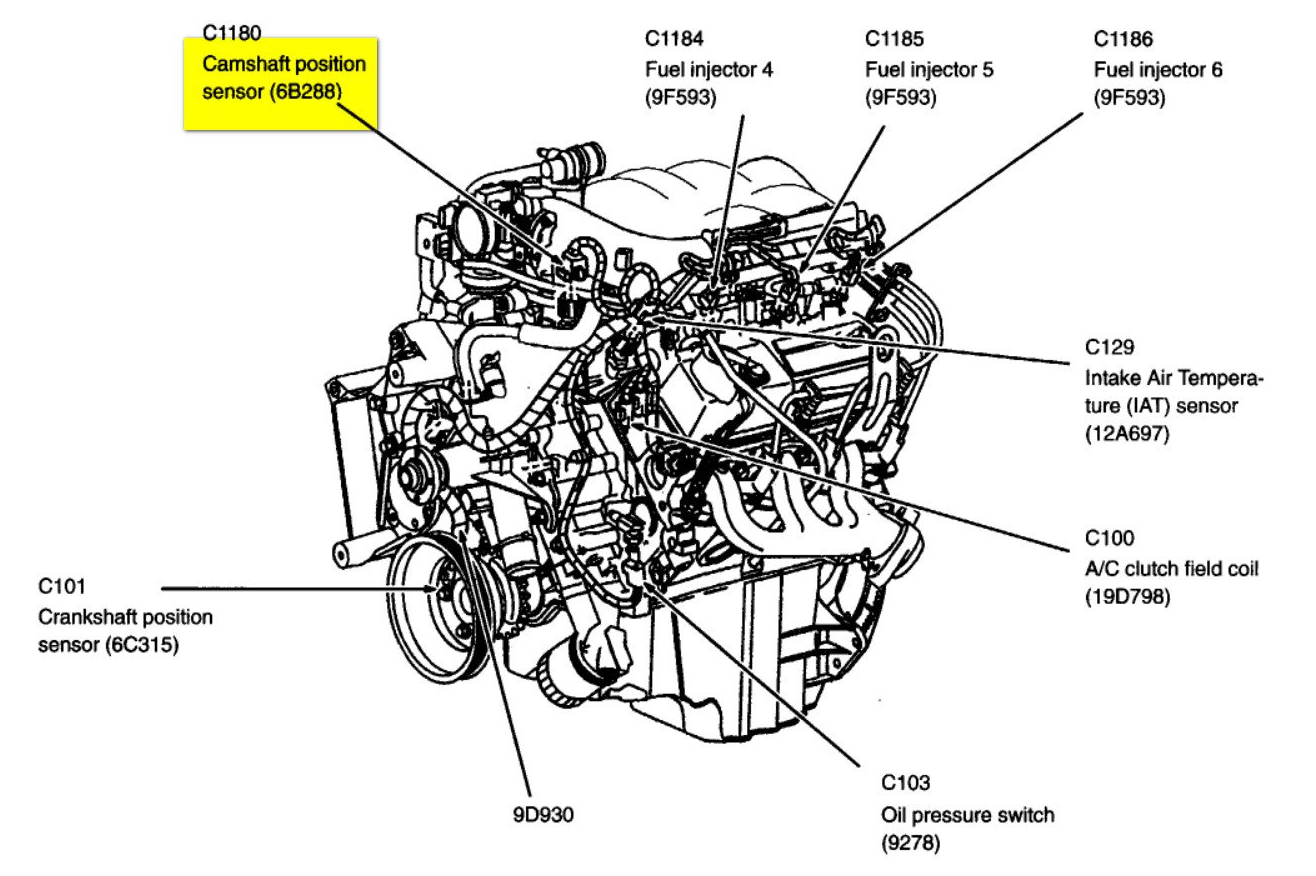

รูปที่ 3 ตำแหน่งของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

ในเครื่องยนต์บางตัวเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวจะถูกซ่อนไว้ด้านหลังฝาครอบเวลาทำให้การเข้าถึงมีความท้าทายมากขึ้นการเข้าถึงเซ็นเซอร์ในกรณีเหล่านี้อาจต้องใช้ขั้นตอนเพิ่มเติมเช่นการถอดฝาครอบหรือส่วนประกอบอื่น ๆ ในบริเวณใกล้เคียงแม้จะมีความพยายามพิเศษสำหรับการเข้าถึงตำแหน่งนี้มีความสำคัญเนื่องจากช่วยให้เซ็นเซอร์ตรวจจับการเปลี่ยนแปลงในตำแหน่งของเพลาลูกเบี้ยวECM อาศัยข้อมูลนี้เพื่อทำการปรับเปลี่ยนอย่างต่อเนื่องเพื่อปรับปรุงประสิทธิภาพของเครื่องยนต์ประสิทธิภาพการใช้เชื้อเพลิงและการขับขี่โดยรวมการจัดวางเซ็นเซอร์ที่เหมาะสมทำให้มั่นใจได้ว่าเครื่องยนต์ทำงานได้ดีที่สุดลดความเสี่ยงของการเกิดความผิดพลาดหรือปัญหาด้านประสิทธิภาพที่อาจเกิดขึ้นจากเวลาที่ไม่ถูกต้อง

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวทำงานอย่างไร?

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวทำหน้าที่โดยการตรวจจับการหมุนของเพลาลูกเบี้ยวและแปลงการเคลื่อนไหวนี้เป็นสัญญาณอิเล็กทรอนิกส์สัญญาณเหล่านี้จะถูกส่งไปยังโมดูลควบคุมเครื่องยนต์ (ECM) ซึ่งใช้ข้อมูลเพื่อปรับเวลาของเครื่องยนต์และการทำงานอื่น ๆวิธีที่เซ็นเซอร์จับการเคลื่อนไหวของเพลาลูกเบี้ยวขึ้นอยู่กับประเภทของเทคโนโลยีที่ใช้ประเภทที่พบบ่อยที่สุด ได้แก่ เซ็นเซอร์แม่เหล็กอุปนัยเอฟเฟกต์ฮอลล์และเซ็นเซอร์ออปติคัล

เซ็นเซอร์แม่เหล็กทำงานตามการเปลี่ยนแปลงในสนามแม่เหล็กเมื่อเพลาลูกเบี้ยวหมุนมันทำให้เกิดความผันผวนในสนามแม่เหล็กซึ่งเซ็นเซอร์ตรวจจับการเปลี่ยนแปลงเหล่านี้จะถูกแปลงเป็นสัญญาณไฟฟ้าที่ส่งไปยัง ECMในทำนองเดียวกันเซ็นเซอร์อุปนัยทำงานโดยใช้ขดลวดและแม่เหล็กเมื่อเพลาลูกเบี้ยวหมุนฟันโลหะบนเกียร์ผ่านเซ็นเซอร์เปลี่ยนสนามแม่เหล็กและสร้างสัญญาณแรงดันไฟฟ้า

เซ็นเซอร์เอฟเฟกต์ฮอลล์ทำงานแตกต่างกันโดยใช้ชิปเซมิคอนดักเตอร์เพื่อตรวจจับสนามแม่เหล็กแทนที่จะพึ่งพาการเปลี่ยนระดับแรงดันไฟฟ้ามันจะสร้างสัญญาณดิจิตอลที่เปิดและปิดเมื่อเพลาลูกเบี้ยวหมุนสิ่งนี้ช่วยให้ ECM ได้รับสัญญาณที่สะอาดและแม่นยำในทางกลับกันเซ็นเซอร์ออปติคัลใช้ลำแสงของแสงและดิสก์หมุนที่มีช่องหรือรูเมื่อดิสก์หมุนด้วยเพลาลูกเบี้ยวมันจะขัดจังหวะลำแสงในช่วงเวลาปกติเซ็นเซอร์ตรวจจับการหยุดชะงักเหล่านี้และแปลงเป็นสัญญาณที่ระบุตำแหน่งของเพลาลูกเบี้ยว

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวแต่ละประเภทมีประโยชน์ของตัวเอง แต่ทั้งหมดนั้นมีจุดประสงค์เดียวกันโดยให้ ECM มีความแม่นยำและข้อมูลสิ่งนี้ทำให้มั่นใจได้ว่าประสิทธิภาพของเครื่องยนต์ที่เหมาะสมการเผาไหม้เชื้อเพลิงที่มีประสิทธิภาพและการทำงานของยานพาหนะที่ราบรื่น

ประเภทและลักษณะของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวมีประเภทต่าง ๆ และจัดประเภทตามวิธีการทำงานสามประเภทหลักคือเซ็นเซอร์ประเภทแม่เหล็กเซ็นเซอร์เอาท์พุท AC และเซ็นเซอร์เอฟเฟกต์ฮอลล์เซ็นเซอร์เหล่านี้แต่ละตัวทำงานในวิธีที่แตกต่างกันเล็กน้อยและได้รับการออกแบบมาเพื่อตอบสนองความต้องการของระบบเครื่องยนต์ที่เฉพาะเจาะจงการทำความเข้าใจประเภทเหล่านี้และลักษณะของพวกเขาช่วยในการเลือกเซ็นเซอร์ที่เหมาะสมสำหรับยานพาหนะและวินิจฉัยปัญหาใด ๆ ที่อาจเกิดขึ้น

เซ็นเซอร์ประเภทแม่เหล็ก

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวแม่เหล็กทำงานโดยใช้หลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้ามันมีแม่เหล็กถาวรและขดลวดลวดเมื่อเพลาลูกเบี้ยวหมุนล้อหรือ reluctor จะผ่านเข้าใกล้เซ็นเซอร์ทำให้เกิดการเปลี่ยนแปลงในสนามแม่เหล็กการเปลี่ยนแปลงเหล่านี้สร้างสัญญาณไฟฟ้าที่แตกต่างกันในความแข็งแรงและความถี่ขึ้นอยู่กับว่าเพลาลูกเบี้ยวหมุนเร็วแค่ไหนเซ็นเซอร์ประเภทนี้มักจะถูกวางไว้ในผู้จัดจำหน่ายหรือใกล้เพลาลูกเบี้ยว

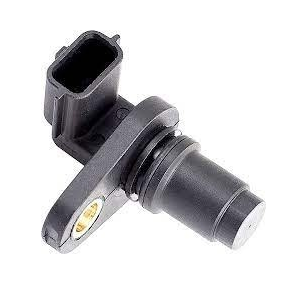

รูปที่ 4. เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวประเภทแม่เหล็ก

มันสร้างสัญญาณแรงดันไฟฟ้าแบบอะนาล็อกซึ่งหมายถึงสัญญาณจะเปลี่ยนแปลงอย่างต่อเนื่องเมื่อเพลาลูกเบี้ยวเคลื่อนที่หนึ่งในข้อดีที่สุดของเซ็นเซอร์แม่เหล็กคือความเรียบง่ายและความทนทานไม่จำเป็นต้องมีแหล่งพลังงานภายนอกทำให้เชื่อถือได้ในหลาย ๆ สภาพเครื่องยนต์อย่างไรก็ตามมันมีข้อเสียบางอย่างความแรงของสัญญาณสามารถได้รับผลกระทบจากการเปลี่ยนแปลงอุณหภูมิและตำแหน่งที่แน่นอนของเซ็นเซอร์หากเซ็นเซอร์ไม่ได้วางอย่างถูกต้องหรือถ้ามันร้อนเกินไปประสิทธิภาพของมันอาจลดลง

เซ็นเซอร์เอาต์พุต AC

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเอาท์พุท AC สร้างสัญญาณกระแสสลับ (AC) สลับกันเมื่อเพลาลูกเบี้ยวหมุนเซ็นเซอร์นี้ใช้งานได้กับวงล้อ Reluctor ซึ่งมีฟันที่เว้นระยะอย่างระมัดระวังเมื่อฟันเหล่านี้ผ่านเซ็นเซอร์พวกเขาจะสร้างแรงดันไฟฟ้า AC ที่ ECM ใช้เพื่อกำหนดตำแหน่งของเพลาลูกเบี้ยวและระยะเวลาของกระบอกสูบของเครื่องยนต์เซ็นเซอร์นี้มักจะอยู่ใกล้กับเพลาลูกเบี้ยวและมักจะรวมเข้ากับส่วนประกอบเวลาเครื่องยนต์อื่น ๆ

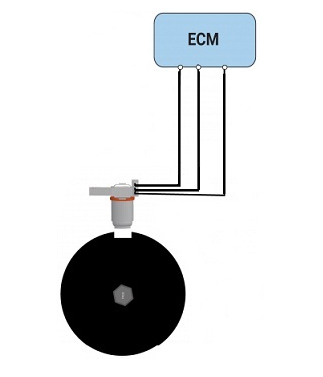

รูปที่ 5. เซ็นเซอร์ประเภทเซ็นเซอร์เอาต์พุต AC

ข้อได้เปรียบหลักคือมันสร้างสัญญาณที่แข็งแกร่งแม้ว่าเครื่องยนต์จะทำงานด้วยความเร็วต่ำสิ่งนี้ทำให้เป็นตัวเลือกที่ดีสำหรับการรับรองว่า ECM ได้รับข้อมูลที่ถูกต้องในทุกสภาวะการขับขี่อย่างไรก็ตามสัญญาณจากเซ็นเซอร์เอาต์พุต AC จะต้องดำเนินการก่อนที่ ECM สามารถใช้งานได้อย่างถูกต้องซึ่งหมายความว่า ECM จะต้องมีเทคโนโลยีที่เหมาะสมในการตีความข้อมูลอย่างถูกต้อง

เซ็นเซอร์เอฟเฟกต์ฮอล

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเอฟเฟกต์ฮอลล์นั้นสูงกว่าประเภทอื่น ๆมันใช้งานได้โดยใช้ชิปเซมิคอนดักเตอร์ที่ตรวจจับการเปลี่ยนแปลงในสนามแม่เหล็กเซ็นเซอร์นี้มีสามสาย: หนึ่งสำหรับพลังงานหนึ่งสำหรับพื้นดินและหนึ่งสำหรับการส่งสัญญาณเมื่อวัตถุโลหะเช่น Reluctor หรือ Timing Wheel ให้เลื่อนผ่านเซ็นเซอร์มันจะเปลี่ยนสนามแม่เหล็กสิ่งนี้ทำให้เกิดเอฟเฟกต์ฮอลล์ซึ่งสร้างสัญญาณดิจิตอลในรูปแบบของพัลส์เปิด/ปิด

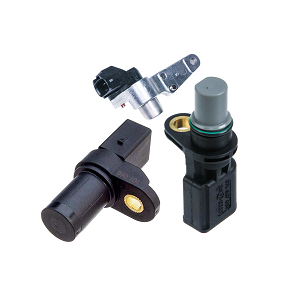

รูปที่ 6 เซ็นเซอร์เพลาลูกเบี้ยวเอฟเฟกต์ฮอล

เซ็นเซอร์ประเภทนี้วางอยู่ใกล้เฟืองเพลาลูกเบี้ยวหรืออุปกรณ์กำหนดเวลาซึ่งแตกต่างจากเซ็นเซอร์แม่เหล็กซึ่งสร้างสัญญาณอะนาล็อกเซ็นเซอร์เอฟเฟกต์ฮอลล์สร้างสัญญาณดิจิตอลสิ่งนี้ทำให้แม่นยำและเชื่อถือได้มากขึ้นนอกจากนี้ยังได้รับผลกระทบน้อยลงจากการเปลี่ยนแปลงอุณหภูมิหรือสัญญาณรบกวนทางไฟฟ้าซึ่งหมายความว่าให้ข้อมูลที่ถูกต้องภายใต้เงื่อนไขต่าง ๆอย่างไรก็ตามเซ็นเซอร์ประเภทนี้ต้องการแหล่งพลังงานในการทำงานหากล้มเหลวอาจเป็นการยากที่จะวินิจฉัยและซ่อมแซมเมื่อเทียบกับเซ็นเซอร์ที่ง่ายกว่า

การเดินสายและการส่งสัญญาณของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว (CMP) เป็นองค์ประกอบที่สำคัญในเครื่องยนต์สันดาปภายในที่ทันสมัยซึ่งรับผิดชอบในการตรวจสอบตำแหน่งและความเร็วในการหมุนของเพลาลูกเบี้ยวข้อมูลนี้จะถูกส่งไปยังชุดควบคุมอิเล็กทรอนิกส์ (ECU) ซึ่งใช้เพื่อควบคุมฟังก์ชั่นของกลไกสำคัญเช่นเวลาจุดระเบิดการฉีดเชื้อเพลิงและเวลาวาล์วด้วยการทำให้มั่นใจว่า ECU ได้รับความแม่นยำและข้อมูลเกี่ยวกับตำแหน่งของเพลาลูกเบี้ยวเซ็นเซอร์จะช่วยเพิ่มประสิทธิภาพของเครื่องยนต์การส่งออกพลังงานและการควบคุมการปล่อยมลพิษหากไม่มีเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวที่ทำงานได้อย่างเหมาะสม ECU ไม่สามารถประสานงานการทำงานของเครื่องยนต์ได้อย่างแม่นยำซึ่งสามารถนำไปสู่ประสิทธิภาพที่ไม่ดีการใช้เชื้อเพลิงที่เพิ่มขึ้นและแม้แต่ความล้มเหลวของเครื่องยนต์ในกรณีที่รุนแรงเซ็นเซอร์นี้มีความสำคัญในเครื่องยนต์สมัยใหม่ที่อาศัยการฉีดเชื้อเพลิงแบบต่อเนื่องและเวลาวาล์วแปรผันเนื่องจากความไม่ถูกต้องใด ๆ ในข้อมูลตำแหน่งเพลาลูกเบี้ยวสามารถขัดขวางกระบวนการเผาไหม้ทั้งหมด

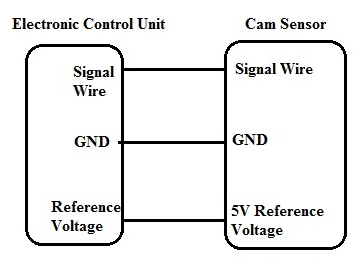

รูปที่ 7 การเดินสายเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

ในการตั้งค่าเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวสามสายเซ็นเซอร์จะเชื่อมต่อด้วยไฟฟ้ากับ ECU ผ่านสายไฟที่แตกต่างกันสามสาย: สายสัญญาณ, ลวดพื้นดิน (GND) และลวดแรงดันอ้างอิงอ้างอิงสายไฟเหล่านี้แต่ละสายมีบทบาทในการรับรองว่าเซ็นเซอร์ทำงานอย่างถูกต้องสายสัญญาณมีหน้าที่ส่งข้อมูลตำแหน่งจากเซ็นเซอร์ไปยัง ECUเมื่อเพลาลูกเบี้ยวหมุนเซ็นเซอร์ตรวจจับการเคลื่อนไหวและแปลงเป็นสัญญาณไฟฟ้าซึ่งจะถูกส่งผ่านสายสัญญาณไปยัง ECUสิ่งนี้ช่วยให้ ECU สามารถกำหนดเวลาที่แน่นอนของการฉีดเชื้อเพลิงและจุดประกายจุดระเบิดทำให้มั่นใจได้ว่าการทำงานของเครื่องยนต์ที่ราบรื่นลวดพื้น (GND) ให้สายดินไฟฟ้าเพื่อให้วงจรเสร็จสมบูรณ์ป้องกันความผันผวนทางไฟฟ้าที่อาจรบกวนประสิทธิภาพของเซ็นเซอร์ลวดแรงดันไฟฟ้าอ้างอิงซึ่งมักจะให้ 5V ที่คงที่จาก ECU, พลังเซ็นเซอร์ทำให้สามารถสร้างสัญญาณที่แม่นยำและสอดคล้องกันหากสายไฟเหล่านี้เสียหายหรือตัดการเชื่อมต่อเซ็นเซอร์อาจไม่สามารถส่งข้อมูลได้อย่างถูกต้องนำไปสู่ปัญหาประสิทธิภาพของเครื่องยนต์

เมื่อเพลาลูกเบี้ยวหมุนระหว่างการทำงานของเครื่องยนต์เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวจะตรวจสอบตำแหน่งของมันอย่างต่อเนื่องและส่งสัญญาณแรงดันไฟฟ้าที่สอดคล้องกันไปยัง ECUECU จะใช้ข้อมูลนี้เพื่อปรับการส่งเชื้อเพลิงเวลาจุดระเบิดและเวลาวาล์วเพื่อให้มั่นใจถึงประสิทธิภาพการเผาไหม้ที่ดีที่สุดในเครื่องยนต์ที่ติดตั้งระบบ Variable Valve Timing (VVT) เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวมีบทบาทสำคัญยิ่งขึ้นโดยการให้ข้อมูลที่ช่วยให้ ECU สามารถปรับเวลาวาล์วแบบไดนามิกเพื่อการประหยัดเชื้อเพลิงและประสิทธิภาพที่ดีขึ้นเซ็นเซอร์ที่ทำงานผิดปกติหรือการเดินสายที่ผิดพลาดสามารถนำไปสู่ปัญหาเครื่องยนต์ที่หลากหลายรวมถึงการติดเชื้อที่ไม่ได้ใช้งานอย่างไม่หยุดยั้งความลังเลในระหว่างการเร่งความเร็วการประหยัดน้ำมันเชื้อเพลิงที่ไม่ดีและแม้แต่เครื่องยนต์ที่ไม่สามารถเริ่มต้นได้ในหลายกรณี ECU จะตรวจจับความผิดพลาดในวงจรเซ็นเซอร์และทริกเกอร์ไฟเครื่องยนต์ตรวจสอบ (CEL) จัดเก็บรหัสปัญหาการวินิจฉัย (DTC) ที่สามารถเรียกคืนได้โดยใช้เครื่องสแกน OBD-II

การตรวจสอบและบำรุงรักษาเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเป็นประจำและการเดินสายของมันจำเป็นต้องทำให้มั่นใจได้ว่าประสิทธิภาพของเครื่องยนต์ที่เชื่อถือได้หากเครื่องยนต์แสดงอาการของเซ็นเซอร์ที่ล้มเหลวควรดำเนินการวินิจฉัยอย่างละเอียดรวมถึงการตรวจสอบการเชื่อมต่อการเดินสายของเซ็นเซอร์ทดสอบการจ่ายแรงดันไฟฟ้าและตรวจสอบเซ็นเซอร์เพื่อความเสียหายหรือการปนเปื้อนในบางกรณีเซ็นเซอร์ที่สกปรกหรือเสียหายอาจทำให้เกิดการสูญเสียสัญญาณเป็นระยะซึ่งนำไปสู่ปัญหาประสิทธิภาพของเครื่องยนต์เป็นระยะการแทนที่เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวที่ผิดพลาดนั้นเป็นกระบวนการที่ตรงไปตรงมา แต่การสร้างความมั่นใจว่าการเชื่อมต่อการเดินสายที่เหมาะสมนั้นมีความสำคัญเช่นกันเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวที่ทำงานได้ดีช่วยให้ ECU สามารถควบคุมการทำงานของเครื่องยนต์ได้อย่างแม่นยำปรับปรุงประสิทธิภาพลดการปล่อยมลพิษและเพิ่มประสิทธิภาพการขับขี่โดยรวม

วิธีตรวจจับปัญหาเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว?

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวที่ผิดพลาดอาจทำให้เกิดปัญหาประสิทธิภาพของเครื่องยนต์ที่ร้ายแรงด้านล่างนี้เป็นอาการสำคัญสาเหตุของพวกเขาและวิธีการส่งผลกระทบต่อยานพาหนะของคุณ:

เครื่องยนต์ผิดพลาด

เมื่อเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวทำงานผิดปกติ ECM จะได้รับข้อมูลที่ไม่ถูกต้องเกี่ยวกับตำแหน่งของเพลาลูกเบี้ยวสิ่งนี้ส่งผลกระทบต่อการประสานงานที่แม่นยำระหว่างหัวฉีดน้ำมันเชื้อเพลิงและระบบจุดระเบิดซึ่งนำไปสู่การฉีดเชื้อเพลิงที่ไม่เหมาะสมเป็นผลให้การเผาไหม้อาจไม่เกิดขึ้นอย่างถูกต้องในกระบอกสูบหนึ่งกระบอกหรือมากกว่าทำให้เครื่องยนต์ผิดพลาดคุณอาจสังเกตเห็นอาการเช่นความลังเลขณะขับรถประสบการณ์การขับขี่ที่หยาบหรือสั่นคลอนหรือสูญเสียพลังงานอย่างกะทันหันเมื่อเร่งความผิดพลาดบ่อยครั้งสามารถเพิ่มการปล่อยมลพิษลดประสิทธิภาพของเครื่องยนต์และทำให้เกิดความเสียหายในระยะยาวต่อส่วนประกอบเครื่องยนต์หากไม่ได้รับการแก้ไข Misfires ซ้ำ ๆ สามารถกระตุ้นไฟตรวจสอบของเครื่องยนต์และนำไปสู่ความล้มเหลวทางกลรุนแรงมากขึ้น

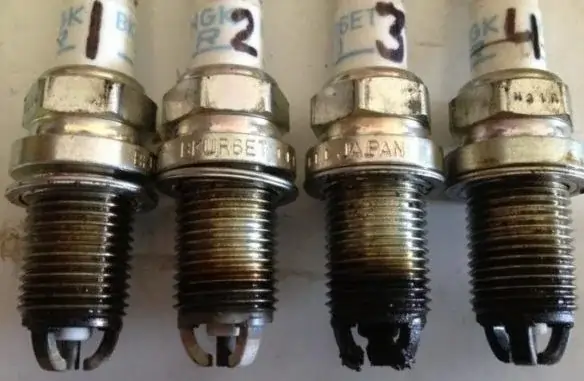

รูปที่ 8 หัวเทียนที่เปรอะเปื้อนและเสียหายเนื่องจากเครื่องยนต์ผิดพลาด

การประหยัดเชื้อเพลิงที่ไม่ดี

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวมีบทบาทในการควบคุมการฉีดเชื้อเพลิงโดยช่วยให้ ECM กำหนดปริมาณเชื้อเพลิงที่ถูกต้องที่จำเป็นสำหรับการเผาไหม้ที่ดีที่สุดเมื่อเซ็นเซอร์ล้มเหลว ECM อาจฉีดเชื้อเพลิงมากเกินไปหรือน้อยเกินไปทำให้เกิดการเผาไหม้ที่ไม่มีประสิทธิภาพและลดการประหยัดน้ำมันเชื้อเพลิงโดยรวมซึ่งหมายความว่าเครื่องยนต์จะเผาผลาญเชื้อเพลิงได้มากกว่าที่จำเป็นนำไปสู่การสิ้นเปลืองเชื้อเพลิงที่สูงขึ้นและค่าใช้จ่ายที่เพิ่มขึ้นที่ปั๊มการลดลงของประสิทธิภาพการใช้เชื้อเพลิงที่เห็นได้ชัดเจนสามารถระบุได้ว่าเครื่องยนต์กำลังชดเชยข้อมูลที่ไม่ถูกต้องโดยการทำงานหนักกว่าที่ควรเมื่อเวลาผ่านไปสายพันธุ์พิเศษนี้สามารถเร่งการสึกหรอของส่วนประกอบเครื่องยนต์ต่างๆซึ่งอาจนำไปสู่ปัญหาทางกลมากขึ้นหากคุณสังเกตเห็นการลดระยะไมล์สิ่งสำคัญคือการวินิจฉัยและแก้ไขปัญหาทันที

ไม่ได้ใช้งาน

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวที่ล้มเหลวสามารถทำให้เครื่องยนต์ต้องดิ้นรนเพื่อรักษาความไม่ทำงานที่มั่นคงหากไม่มีข้อมูลที่แม่นยำจากเซ็นเซอร์ ECM อาจคำนวณส่วนผสมของเชื้อเพลิงอากาศและเวลาติดไฟซึ่งนำไปสู่พฤติกรรมของเครื่องยนต์ที่ไม่แน่นอนเมื่อยานพาหนะพักคุณอาจมีการสั่นสะเทือนมากเกินไป RPM ที่ผันผวนหรือแม้แต่ได้ยินเสียงที่ผิดปกติที่มาจากเครื่องยนต์ในบางกรณีเครื่องยนต์อาจหยุดทำงานเมื่อหยุดที่แสงสีแดงหรือในขณะที่ไม่ทำงานในการจราจรปัญหานี้อาจรุนแรงขึ้นเมื่อเวลาผ่านไปทำให้ยากที่จะทำให้เครื่องยนต์ทำงานได้อย่างราบรื่นการเพิกเฉยต่อการไม่ทำงานอย่างหยาบ ๆ อาจนำไปสู่ความเสียหายต่อการจุดระเบิดและส่วนประกอบของระบบเชื้อเพลิงทำให้การซ่อมแซมมีราคาแพงขึ้นในระยะยาว

ความยากลำบากในการเริ่มเครื่องยนต์

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวช่วย ECM กำหนดตำแหน่งที่แน่นอนของลูกสูบก่อนที่จะจุดระเบิดหากเซ็นเซอร์เริ่มล้มเหลวอาจส่งสัญญาณที่อ่อนแอล่าช้าหรือไม่ถูกต้องทำให้เครื่องยนต์เริ่มต้นได้ยากซึ่งอาจส่งผลให้เครื่องยนต์หมุนเป็นระยะเวลานานก่อนที่จะพลิกกลับหรือในบางกรณีไม่สามารถเริ่มต้นได้ทั้งหมดปัญหาการเริ่มต้นซ้ำ ๆ อาจทำให้เกิดความเครียดเพิ่มเติมในแบตเตอรี่และมอเตอร์สตาร์ทซึ่งเพิ่มความเสี่ยงของความล้มเหลวก่อนวัยอันควรของส่วนประกอบเหล่านี้หากรถของคุณต้องดิ้นรนเพื่อเริ่มต้นเป็นสิ่งสำคัญที่จะต้องวินิจฉัยว่าเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเป็นผู้กระทำผิดหรือไม่การเปลี่ยนเซ็นเซอร์ที่ล้มเหลวในช่วงต้นสามารถป้องกันการสึกหรอที่ไม่จำเป็นในส่วนอื่น ๆ ของระบบเริ่มต้น

กระตุกหรือถ่วงเวลาในขณะขับรถ

สัญญาณที่ไม่สอดคล้องกันจากเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวที่ผิดพลาดสามารถนำไปสู่การสูญเสียพลังงานอย่างกะทันหันขณะขับรถคุณอาจสังเกตเห็นยานพาหนะกระตุกหรือลังเลโดยเฉพาะอย่างยิ่งในระหว่างการเร่งความเร็วขณะที่เครื่องยนต์ดิ้นรนเพื่อรักษาเวลาที่เหมาะสมสิ่งนี้สามารถทำให้การขับขี่ไม่สามารถคาดเดาได้และไม่ปลอดภัยในการจราจรหรือความเร็วสูงในกรณีที่รุนแรงเครื่องยนต์อาจหยุดทำงานได้อย่างสมบูรณ์โดยไม่มีการเตือนล่วงหน้าซึ่งเป็นอันตรายต่อความปลอดภัยเครื่องยนต์ที่แผดเผาอาจเป็นอันตรายได้หากเกิดขึ้นกลางสี่แยกหรือในขณะที่รวมเข้ากับทางหลวงหากยานพาหนะของคุณประสบกับแผงลอยบ่อยครั้งหรือการเคลื่อนไหวกระตุกอย่างกะทันหันสิ่งสำคัญคือต้องตรวจสอบและเปลี่ยนเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวโดยเร็วที่สุดเพื่อคืนค่าประสิทธิภาพที่ราบรื่นและเชื่อถือได้

สาเหตุทั่วไปของความล้มเหลวของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวมีบทบาทในการกำหนดเวลาและประสิทธิภาพของเครื่องยนต์ แต่เช่นเดียวกับส่วนประกอบใด ๆ มันมีความไวต่อความล้มเหลวเมื่อเวลาผ่านไปมีหลายปัจจัยที่ทำให้เกิดความผิดปกติตั้งแต่อิทธิพลของสิ่งแวดล้อมไปจนถึงการสึกหรอเชิงกลและการติดตั้งที่ไม่เหมาะสมการทำความเข้าใจสาเหตุเหล่านี้สามารถช่วยในการวินิจฉัยปัญหาก่อนและป้องกันปัญหาเครื่องยนต์ที่ไม่คาดคิด

สภาพแวดล้อม

สภาพแวดล้อมที่รุนแรงเช่นอุณหภูมิสูงความชื้นสูงและการสัมผัสกับสิ่งสกปรกหรือเศษซากอาจส่งผลกระทบต่ออายุยืนของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเนื่องจากเซ็นเซอร์ตั้งอยู่ภายในอ่าวเครื่องยนต์จึงอยู่ภายใต้ความร้อนในระดับสูงซึ่งสามารถนำไปสู่การย่อยสลายของวงจรภายในเมื่อเวลาผ่านไปการสัมผัสกับความร้อนที่มากเกินไปอาจทำให้ส่วนประกอบอิเล็กทรอนิกส์ของเซ็นเซอร์ขยายและหดตัวซึ่งนำไปสู่ ​​microcracks ในวงจรและความล้มเหลวในที่สุดในสภาพอากาศหนาวเย็นความผันผวนของอุณหภูมิอย่างรวดเร็วยังสามารถนำไปสู่การสะสมของการควบแน่นซึ่งอาจทำให้เกิดการลัดวงจรภายในที่รบกวนการส่งสัญญาณของเซ็นเซอร์

การบุกรุกความชื้นเป็นอีกปัจจัยหนึ่งที่อาจส่งผลเสียต่อการทำงานของเซ็นเซอร์หากน้ำหรือความชื้นซึมเข้าไปในที่อยู่อาศัยของเซ็นเซอร์ก็สามารถนำไปสู่การกัดกร่อนของการเดินสายภายในและตัวเชื่อมต่อการลดค่าไฟฟ้าที่อ่อนตัวลงเกลือถนนและสารเคมีที่ใช้ในการลดการปล่อยตัวในสภาพฤดูหนาวสามารถเร่งการกัดกร่อนและลดประสิทธิภาพของเซ็นเซอร์นอกจากนี้ฝุ่นสิ่งสกปรกและเศษซากจากถนนที่ไม่ได้ลาดยางหรือการขับรถออฟโรดสามารถสะสมรอบเซ็นเซอร์ขัดขวางความสามารถในการตรวจจับตำแหน่งของเพลาลูกเบี้ยวได้อย่างแม่นยำหากไม่มีการป้องกันและการบำรุงรักษาที่เหมาะสมการสัมผัสกับองค์ประกอบเหล่านี้เป็นเวลานานสามารถนำไปสู่ความล้มเหลวของเซ็นเซอร์

การปนเปื้อน

การรั่วไหลของน้ำมันและการปนเปื้อนจากของเหลวเครื่องยนต์สามารถส่งผลกระทบอย่างมากต่อประสิทธิภาพของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวโดยรบกวนความสามารถในการตรวจจับตำแหน่งการหมุนของเพลาลูกเบี้ยวอย่างแม่นยำหากเครื่องยนต์พัฒนาการรั่วไหลของน้ำมันเนื่องจากปะเก็นฝาครอบวาล์วสวมใส่แมวน้ำลูกเบี้ยวรั่วหรือระบบระบายอากาศข้อเหวี่ยงข้อผิดพลาดน้ำมันสามารถซึมเข้าสู่เซ็นเซอร์สร้างชั้นของสิ่งสกปรกและสารตกค้างการสะสมนี้สามารถป้องกันเซ็นเซอร์จากการได้รับสัญญาณแม่เหล็กที่เหมาะสมจากเพลาลูกเบี้ยวซึ่งนำไปสู่การอ่านที่ไม่ถูกต้องหรือความล้มเหลวของเซ็นเซอร์ที่สมบูรณ์การปนเปื้อนของน้ำมันสามารถซึมเข้าไปในขั้วต่อไฟฟ้าของเซ็นเซอร์ทำให้เกิดการเชื่อมต่อที่ไม่ดีและการสูญเสียสัญญาณเป็นระยะ ๆ ซึ่งอาจทำให้เกิดแสงตรวจสอบของเครื่องยนต์และส่งผลกระทบต่อประสิทธิภาพของเครื่องยนต์

นอกเหนือจากการปนเปื้อนของน้ำมันแล้วเศษโลหะจากการสึกหรอของเครื่องยนต์ภายในยังสามารถลดความแม่นยำของเซ็นเซอร์ได้เนื่องจากเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวจำนวนมากขึ้นอยู่กับสนามแม่เหล็กเพื่อตรวจจับการเคลื่อนไหวของเพลาลูกเบี้ยวการปรากฏตัวของอนุภาคโลหะขนาดเล็กสามารถขัดขวางสนามนี้ได้ซึ่งนำไปสู่การอ่านเซ็นเซอร์ที่ไม่แน่นอนเศษโลหะเหล่านี้สามารถเกิดจากส่วนประกอบเวลาที่เสื่อมสภาพการหล่อลื่นที่ไม่เหมาะสมหรือการสึกหรอของเครื่องยนต์มากเกินไปเมื่อเวลาผ่านไปการเปลี่ยนแปลงและการตรวจสอบน้ำมันอย่างสม่ำเสมอสามารถช่วยลดความเสี่ยงของการปนเปื้อนและตรวจสอบให้แน่ใจว่าเซ็นเซอร์ยังคงปราศจากสิ่งกีดขวางที่อาจทำให้การทำงานของมันลดลง

การสึกหรอเชิงกลและอายุ

เช่นเดียวกับส่วนประกอบเครื่องยนต์อื่น ๆ เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวจะได้รับการสึกหรอตามธรรมชาติเมื่อเวลาผ่านไปเนื่องจากการสัมผัสกับการสั่นสะเทือนของเครื่องยนต์เป็นเวลานานวัฏจักรความร้อนและการทำงานอย่างต่อเนื่องเมื่ออายุการใช้งานเซ็นเซอร์ส่วนประกอบอิเล็กทรอนิกส์ภายในอาจลดลงซึ่งนำไปสู่การลดความแม่นยำในการตรวจจับตำแหน่งของเพลาลูกเบี้ยวตัวเรือนพลาสติกของเซ็นเซอร์อาจเปราะบางจากการสัมผัสกับความร้อนและความเครียดของเครื่องยนต์ซ้ำ ๆ เพิ่มโอกาสในการเกิดรอยร้าวและความล้มเหลวยิ่งไปกว่านั้นวงล้อ Reluctor หรือส่วนประกอบเวลาที่เซ็นเซอร์โต้ตอบกับสามารถสึกหรอได้เมื่อเวลาผ่านไปทำให้เซ็นเซอร์ต้องดิ้นรนกับตำแหน่งเพลาลูกเบี้ยวที่อ่านได้อย่างแม่นยำ

การเดินสายไฟฟ้าและตัวเชื่อมต่อที่เกี่ยวข้องกับเซ็นเซอร์อาจลดลงตามอายุซึ่งนำไปสู่ปัญหาการเชื่อมต่อที่ไม่ต่อเนื่องการเดินสายไฟหรือเปราะอาจทำให้เกิดสัญญาณไฟฟ้าที่ไม่สอดคล้องกันส่งผลให้เครื่องยนต์ผิดพลาดการหยุดชะงักหรือความลังเลในระหว่างการเร่งความเร็วในบางกรณีขั้วต่อไฟฟ้าที่หลวมหรือสึกกร่อนอาจสร้างการสัมผัสที่ไม่ดีนำไปสู่พฤติกรรมของเครื่องยนต์ที่ไม่แน่นอนและรหัสปัญหาการวินิจฉัยการตรวจสอบการเดินสายและส่วนประกอบโดยรอบของเซ็นเซอร์เป็นประจำสามารถช่วยตรวจจับสัญญาณของความชราก่อนที่พวกเขาจะเพิ่มขึ้นในปัญหาการปฏิบัติงานที่ร้ายแรง

การติดตั้งหรือการจัดการที่ไม่เหมาะสม

การติดตั้งเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวไม่ถูกต้องสามารถนำไปสู่ความล้มเหลวก่อนวัยอันควรโดยการวางความเครียดที่ไม่จำเป็นลงบนส่วนประกอบหรือทำให้การจัดตำแหน่งที่ไม่เหมาะสมกับเพลาลูกเบี้ยวหากเซ็นเซอร์มีความเข้มข้นขึ้นในระหว่างการติดตั้งมันสามารถแตกร้าวหรือบิดเบือนที่อยู่อาศัยซึ่งมีผลต่อความสามารถในการทำงานได้อย่างถูกต้องในทางกลับกันหากมีการติดตั้งอย่างหลวม ๆ มันอาจสั่นมากเกินไปนำไปสู่การอ่านที่ไม่ถูกต้องหรือการปลดออกจากตำแหน่งการติดตั้งการทำตามข้อกำหนดแรงบิดที่แนะนำของผู้ผลิตเป็นสิ่งสำคัญเพื่อให้มั่นใจว่าการติดตั้งที่ปลอดภัย แต่ไม่เสียหาย

การใช้เซ็นเซอร์หลังการขายคุณภาพต่ำสามารถเพิ่มโอกาสของความล้มเหลวก่อนวัยอันควรเซ็นเซอร์ที่มีราคาถูกหรือผลิตไม่ดีอาจไม่เป็นไปตามมาตรฐานความทนทานและประสิทธิภาพเช่นเดียวกับส่วนประกอบ OEM (ผู้ผลิตอุปกรณ์ดั้งเดิม) ซึ่งนำไปสู่อายุการใช้งานที่สั้นลงและการเปลี่ยนบ่อยครั้งการจัดการอย่างคร่าวๆในระหว่างการบำรุงรักษาเช่นการลดเซ็นเซอร์หรือดึงสายไฟสายไฟออกอย่างแรงเกินไปสามารถทำลายวงจรภายในที่ละเอียดอ่อนได้กลศาสตร์และเจ้าของยานพาหนะควรดูแลเมื่อเปลี่ยนเซ็นเซอร์เพื่อหลีกเลี่ยงการแนะนำความเครียดที่ไม่พึงประสงค์ซึ่งอาจทำให้อายุการใช้งานสั้นลง

การทดสอบและการบำรุงรักษาเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

การสร้างความมั่นใจว่าการทำงานที่เหมาะสมของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพของเครื่องยนต์และประสิทธิภาพเซ็นเซอร์ที่ผิดพลาดสามารถนำไปสู่ปัญหาต่าง ๆ เช่นการเดินเล่นอย่างไม่ทำงานการเร่งความเร็วที่ไม่ดีการเผาไหม้หรือแม้แต่เงื่อนไขที่ไม่เริ่มต้นเพื่อป้องกันปัญหาเหล่านี้จำเป็นต้องมีการทดสอบและการบำรุงรักษาเป็นประจำ

ทดสอบเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

หนึ่งในวิธีที่มีประสิทธิภาพมากที่สุดในการทดสอบเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวคือการใช้มัลติมิเตอร์ดิจิตอลเพื่อวัดแรงดันไฟฟ้าความต้านทานและเอาต์พุตสัญญาณโดยทั่วไปกระบวนการทดสอบจะเกี่ยวข้องกับขั้นตอนต่อไปนี้:

1. การตรวจสอบด้วยภาพ

ก่อนที่จะใช้เครื่องมือทดสอบใด ๆ ให้เริ่มต้นด้วยการตรวจสอบภาพอย่างละเอียดของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวและส่วนประกอบโดยรอบมองหาสัญญาณของความเสียหายทางกายภาพเช่นรอยแตกการกัดกร่อนการปนเปื้อนน้ำมันหรือขั้วต่อหลวมเนื่องจากเซ็นเซอร์มักสัมผัสกับความร้อนการสั่นสะเทือนและของเหลวเครื่องยนต์ขั้วต่อไฟฟ้าและชุดสายไฟสามารถลดลงได้เมื่อเวลาผ่านไปหากมีสายไฟหรือการเชื่อมต่อแบบหลวม ๆ ควรได้รับการซ่อมแซมหรือเปลี่ยนใหม่ก่อนที่จะทำการทดสอบเพิ่มเติมบางครั้งเซ็นเซอร์ที่ผิดพลาดอาจไม่ใช่สาเหตุของปัญหาการเดินสายที่เสียหายการต่อสายดินที่ไม่ดีหรือแบตเตอรี่ที่อ่อนแอสามารถนำไปสู่การอ่านที่ไม่ถูกต้องการตรวจสอบให้แน่ใจว่าการเดินสายนั้นไม่บุบสลายและเซ็นเซอร์ติดตั้งอย่างปลอดภัยสามารถช่วยกำจัดการวินิจฉัยและการเปลี่ยนที่ผิดพลาดได้หากทุกอย่างดูไม่บุบสลายในระหว่างการตรวจสอบให้ดำเนินการทดสอบทางไฟฟ้าเพื่อยืนยันว่าเซ็นเซอร์ทำงานได้อย่างถูกต้องหรือไม่

2. ตรวจสอบแหล่งจ่ายไฟ

เมื่อการตรวจสอบภาพเสร็จสมบูรณ์ขั้นตอนต่อไปคือการตรวจสอบว่าเซ็นเซอร์ได้รับแรงดันไฟฟ้าที่ถูกต้องเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวส่วนใหญ่ทำงานบน 5V หรือ 12V ซึ่งจัดทำโดยชุดควบคุมเครื่องยนต์ (ECU)ในการตรวจสอบสิ่งนี้ให้ตั้งค่ามัลติมิเตอร์ดิจิตอลของคุณเป็นโหมดแรงดันไฟฟ้า DC และเชื่อมต่อโพรบบวกเข้ากับสายไฟของเซ็นเซอร์ในขณะที่ลงดินโพรบเชิงลบเมื่อการจุดระเบิดกลายเป็นตำแหน่ง ON (โดยไม่ต้องสตาร์ทเครื่องยนต์) มัลติมิเตอร์ควรแสดงช่วงแรงดันไฟฟ้าที่คาดหวังหากเซ็นเซอร์ไม่ได้รับพลังปัญหาอาจอยู่ในสายรัดสายไฟฟิวส์หรือ ECU มากกว่าเซ็นเซอร์ฟิวส์ที่เป่าหรือลวดที่เสียหายสามารถขัดจังหวะแหล่งจ่ายไฟทำให้เซ็นเซอร์ทำงานผิดปกติหากมีแรงดันไฟฟ้าอยู่ แต่ยังคงประสบปัญหาการทดสอบเอาต์พุตสัญญาณของเซ็นเซอร์เพิ่มเติมเป็นสิ่งจำเป็นเพื่อตรวจสอบว่าเซ็นเซอร์นั้นมีข้อบกพร่องหรือไม่

3. การวัดเอาต์พุตสัญญาณ

หลังจากยืนยันแหล่งจ่ายไฟขั้นตอนต่อไปคือการตรวจสอบเอาต์พุตสัญญาณของเซ็นเซอร์เพื่อให้แน่ใจว่าส่งข้อมูลที่ถูกต้องไปยัง ECUในขณะที่เครื่องยนต์กำลังทำงานหรือหมุนให้เชื่อมต่อโพรบของมัลติมิเตอร์กับสายสัญญาณและกราวด์ของเซ็นเซอร์แรงดันไฟฟ้าควรมีความผันผวนเมื่อเพลาลูกเบี้ยวหมุนระหว่าง 0.5V และ 5V ในเซ็นเซอร์เอฟเฟกต์ฮอลล์หรือสร้างสัญญาณกระแสสลับ (AC) ในเซ็นเซอร์ความลังเลของแม่เหล็กหากแรงดันไฟฟ้าคงที่หรืออยู่นอกช่วงที่คาดไว้เซ็นเซอร์อาจไม่สามารถตรวจจับตำแหน่งของเพลาลูกเบี้ยวได้อย่างถูกต้องสัญญาณที่ผิดพลาดอาจทำให้เกิดปัญหาเวลานำไปสู่การติดเชื้อที่ไม่ได้ใช้งานอย่างไม่หยุดยั้งหรือประสิทธิภาพการใช้เชื้อเพลิงที่ไม่ดีหากตรวจพบสัญญาณที่ผิดปกติขอแนะนำให้ตรวจสอบล้อ Relultor (สำหรับเซ็นเซอร์แม่เหล็ก) หรือเปลี่ยนเซ็นเซอร์หากจำเป็น

4. การทดสอบความต้านทาน (สำหรับเซ็นเซอร์บางตัว)

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวบางประเภทเซ็นเซอร์การฝืนแม่เหล็กสามารถทดสอบได้โดยการวัดความต้านทานในการทดสอบนี้ให้ตั้งค่ามัลติมิเตอร์เป็นการตั้งค่าโอห์ม (Ω) และเชื่อมต่อโพรบกับขั้วของเซ็นเซอร์เปรียบเทียบการอ่านความต้านทานกับข้อกำหนดที่จัดทำโดยผู้ผลิตยานพาหนะการอ่านที่สูงเกินไปหรือต่ำเกินไปอาจบ่งบอกถึงความผิดพลาดภายในภายในเซ็นเซอร์อย่างไรก็ตามเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวไม่สามารถทดสอบได้ด้วยวิธีนี้เซ็นเซอร์ Hall-Effect ซึ่งสร้างสัญญาณคลื่นสี่เหลี่ยมดิจิตอลไม่มีความต้านทานที่วัดได้แต่เซ็นเซอร์เหล่านี้พึ่งพาการทดสอบแรงดันไฟฟ้าและสัญญาณหากประเภทเซ็นเซอร์ของคุณสนับสนุนการทดสอบความต้านทานการตรวจสอบการเบี่ยงเบนจากช่วงมาตรฐานสามารถช่วยตรวจสอบได้ว่าจำเป็นต้องเปลี่ยนใหม่หรือไม่

5. การทดสอบออสซิลโลสโคป (วิธีการขั้นสูง)

สำหรับการวิเคราะห์เชิงลึกมากขึ้นเกี่ยวกับประสิทธิภาพของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวสามารถใช้ออสซิลโลสโคปเพื่อสังเกตรูปคลื่นสัญญาณซึ่งแตกต่างจากมัลติมิเตอร์ซึ่งมีเพียงการอ่านแรงดันตัวเลขออสซิลโลสโคปจะแสดงกราฟของเอาต์พุตของเซ็นเซอร์ซึ่งช่วยให้การวินิจฉัยที่แม่นยำยิ่งขึ้นเซ็นเซอร์ที่ทำงานได้อย่างเหมาะสมจะสร้างรูปคลื่นที่มั่นคงและเป็นระยะซึ่งสอดคล้องกับตำแหน่งการหมุนของเพลาลูกเบี้ยวหากรูปแบบของคลื่นนั้นไม่สม่ำเสมออ่อนแอหรือหายไปสิ่งนี้อาจบ่งบอกถึงการย่อยสลายของเซ็นเซอร์ปัญหาการเดินสายหรือปัญหาเกี่ยวกับเพลาลูกเบี้ยวเองการทดสอบออสซิลโลสโคปมีประโยชน์เมื่อวินิจฉัยความล้มเหลวของเซ็นเซอร์เป็นระยะ ๆ ซึ่งอาจไม่ถูกตรวจพบด้วยมัลติมิเตอร์มาตรฐานแม้ว่าวิธีนี้จะต้องใช้เครื่องมือและความรู้ขั้นสูงมากขึ้น แต่ก็ให้การประเมินที่แม่นยำที่สุดของสุขภาพของเซ็นเซอร์

การรักษาเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

การบำรุงรักษาอย่างสม่ำเสมอช่วยป้องกันความล้มเหลวของเซ็นเซอร์ก่อนวัยอันควรและทำให้มั่นใจได้ว่าประสิทธิภาพของเครื่องยนต์ที่ดีที่สุดแนวทางปฏิบัติที่ดีที่สุด ได้แก่ :

1. รักษาเซ็นเซอร์ให้สะอาด

สิ่งสกปรกน้ำมันและเศษเล็กเศษน้อยสามารถสะสมบนเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวซึ่งอาจส่งผลกระทบต่อความสามารถในการตรวจจับตำแหน่งของเพลาลูกเบี้ยวได้อย่างแม่นยำเนื่องจากเซ็นเซอร์ทำงานในสภาพแวดล้อมที่มีความร้อนสูงและมีการสั่นสะเทือนสูงสารปนเปื้อนสามารถรบกวนการส่งสัญญาณของมันซึ่งนำไปสู่การอ่านที่ไม่แน่นอนหรือความล้มเหลวอย่างสมบูรณ์การทำความสะอาดอย่างสม่ำเสมอเป็นสิ่งสำคัญในการรักษาฟังก์ชั่นเซ็นเซอร์ที่เหมาะสมและป้องกันสัญญาณเท็จที่อาจทำให้เกิดการตรวจสอบไฟเครื่องยนต์หรือปัญหาด้านประสิทธิภาพในการทำความสะอาดเซ็นเซอร์อย่างมีประสิทธิภาพให้ใช้เครื่องทำความสะอาดสัมผัสไฟฟ้าที่เหมาะสมหรือสเปรย์ที่ไม่ได้รับการออกแบบที่ออกแบบมาสำหรับส่วนประกอบที่ละเอียดอ่อนหลีกเลี่ยงการใช้ตัวทำละลายที่รุนแรงหรืออากาศอัดเนื่องจากสิ่งเหล่านี้อาจสร้างความเสียหายต่อส่วนประกอบเซ็นเซอร์ที่ละเอียดอ่อนเมื่อทำความสะอาดให้ค่อยๆกำจัดสิ่งสกปรกหรือน้ำมันสะสมอย่างค่อยเป็นค่อยไปเพื่อให้แน่ใจว่าพื้นผิวของเซ็นเซอร์ยังคงปราศจากสิ่งกีดขวางตรวจสอบให้แน่ใจว่าได้ตรวจสอบพื้นที่โดยรอบสำหรับการรั่วไหลหรือสิ่งสกปรกมากเกินไปเนื่องจากสิ่งเหล่านี้อาจบ่งบอกถึงปัญหาเครื่องยนต์ที่มีขนาดใหญ่ขึ้นซึ่งมีส่วนทำให้เกิดการปนเปื้อนของเซ็นเซอร์

2. ตรวจสอบสายไฟและตัวเชื่อมต่อ

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวขึ้นอยู่กับการเชื่อมต่อไฟฟ้าที่เสถียรในการทำงานอย่างถูกต้องเมื่อเวลาผ่านไปการสัมผัสกับความร้อนความชื้นและการสั่นสะเทือนของเครื่องยนต์อาจนำไปสู่การกัดกร่อนสายไฟหลุดหรือขั้วต่อที่หลวมซึ่งทั้งหมดอาจทำให้เซ็นเซอร์ล้มเหลวเป็นระยะ ๆ หรือการอ่านที่ไม่แน่นอนหากสายรัดสายไฟเสียหายเซ็นเซอร์อาจไม่ได้รับแรงดันไฟฟ้านำไปสู่สัญญาณเวลาที่ไม่ถูกต้องและประสิทธิภาพของเครื่องยนต์ที่ไม่ดีเพื่อป้องกันปัญหาเหล่านี้ให้ตรวจสอบชุดสายไฟและขั้วต่อเซ็นเซอร์เป็นประจำสำหรับสัญญาณของการสึกหรอหรือความเสียหายมองหาฉนวนกันความร้อนร้าวหมุดงอหรือการกัดกร่อนที่เทอร์มินัลหากพบปัญหาใด ๆ ให้ซ่อมแซมหรือเปลี่ยนสายไฟที่ได้รับผลกระทบทันทีการใช้จาระบีอิเล็กทริกกับขั้วต่อเซ็นเซอร์สามารถช่วยป้องกันการสะสมของความชื้นและการกัดกร่อนเพื่อให้แน่ใจว่าการเชื่อมต่อที่สอดคล้องและเชื่อถือได้

3. การตรวจสอบประสิทธิภาพของเครื่องยนต์

การเปลี่ยนแปลงประสิทธิภาพของเครื่องยนต์มักจะทำหน้าที่เป็นสัญญาณเตือนล่วงหน้าของเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวที่ล้มเหลวหากเซ็นเซอร์เริ่มทำงานผิดปกติหน่วยควบคุมเครื่องยนต์ (ECU) อาจได้รับข้อมูลที่ไม่ถูกต้องซึ่งนำไปสู่อาการเช่นการเดินเล่นหยาบความลังเลในระหว่างการเร่งความเร็วหรือการสูญเสียพลังงานอย่างกะทันหันในกรณีที่รุนแรงมากขึ้นเซ็นเซอร์ที่ผิดพลาดอาจทำให้เครื่องยนต์หยุดชะงักหรือไม่สามารถเริ่มต้นได้ทั้งหมดการเพิกเฉยต่อสัญญาณเตือนเหล่านี้อาจส่งผลให้เกิดความเสียหายอย่างกว้างขวางต่อส่วนประกอบเครื่องยนต์และค่าใช้จ่ายในการซ่อมที่เพิ่มขึ้นในการอยู่ข้างหน้าปัญหาที่อาจเกิดขึ้นคุณควรให้ความสนใจกับพฤติกรรมเครื่องยนต์ที่ผิดปกติและใช้เครื่องสแกน OBD-II เพื่อตรวจสอบรหัสปัญหาที่เกี่ยวข้องกับเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวหากรหัสการวินิจฉัยเช่น P0340 (วงจรเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวทำงานผิดปกติ) หรือ P0341 (ปัญหาประสิทธิภาพเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว) ปรากฏขึ้นการตรวจสอบและการทดสอบเพิ่มเติมควรดำเนินการทันทีการจัดการกับปัญหาที่เกี่ยวข้องกับเซ็นเซอร์ในช่วงต้นสามารถป้องกันภาวะแทรกซ้อนเพิ่มเติมและทำให้เครื่องยนต์ทำงานได้อย่างราบรื่น

4. แทนที่เซ็นเซอร์ตามต้องการ

แม้จะมีการบำรุงรักษาที่เหมาะสมเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวสามารถเสื่อมสภาพได้เมื่อเวลาผ่านไปเนื่องจากการสัมผัสกับความร้อนการย่อยสลายทางไฟฟ้าหรือความล้มเหลวของส่วนประกอบภายในหากเซ็นเซอร์สร้างสัญญาณที่ไม่แน่นอนอย่างต่อเนื่องการทดสอบการวินิจฉัยล้มเหลวหรือทริกเกอร์รหัสปัญหาแบบถาวรการเปลี่ยนมักเป็นทางออกที่ดีที่สุดการใช้เซ็นเซอร์ที่ล้มเหลวอย่างต่อเนื่องสามารถนำไปสู่ปัญหาประสิทธิภาพที่เลวร้ายลงลดประสิทธิภาพการใช้เชื้อเพลิงและความเสียหายที่อาจเกิดขึ้นกับส่วนประกอบเครื่องยนต์อื่น ๆ

รีเซ็ตเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

หลังจากให้บริการหรือเปลี่ยนเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวการรีเซ็ตโมดูลควบคุมเครื่องยนต์ (ECM) เป็นขั้นตอนสำคัญเพื่อให้แน่ใจว่ายานพาหนะทำงานได้อย่างมีประสิทธิภาพECM อาศัยข้อมูลเซ็นเซอร์เพื่อจัดการการฉีดเชื้อเพลิงเวลาติดไฟและประสิทธิภาพของเครื่องยนต์โดยรวมหาก ECM ไม่ได้รีเซ็ตหลังจากติดตั้งเซ็นเซอร์ใหม่มันอาจใช้ข้อมูลที่ล้าสมัยต่อไปซึ่งนำไปสู่ปัญหาด้านประสิทธิภาพเช่นการทำงานอย่างไม่หยุดยั้งการเร่งความเร็วที่ไม่ดีหรือแม้กระทั่งตรวจสอบคำเตือนของเครื่องยนต์มีหลายวิธีในการรีเซ็ต ECM หลังจากเปลี่ยนเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวตั้งแต่การรีเซ็ตแบบแมนนวลอย่างง่ายไปเป็นวิธีการวินิจฉัยขั้นสูงมากขึ้น

วิธีการตัดการเชื่อมต่อแบตเตอรี่ (รีเซ็ตด้วยตนเองขั้นพื้นฐาน)

นี่เป็นวิธีที่ง่ายที่สุดในการรีเซ็ต ECM และมีประสิทธิภาพสำหรับยานพาหนะส่วนใหญ่การตัดการเชื่อมต่อแบตเตอรี่จะตัดพลังงานไปยัง ECM ชั่วคราวบังคับให้รีเซ็ตและล้างข้อมูลเซ็นเซอร์ที่เก็บไว้

ขั้นตอน:

•ตรวจสอบให้แน่ใจว่ายานพาหนะอยู่ในตำแหน่งที่ปลอดภัยปิดและในสวนสาธารณะ (หรือเป็นกลางสำหรับการส่งสัญญาณด้วยตนเอง)

ก่อนเริ่มต้นตรวจสอบให้แน่ใจว่ายานพาหนะจอดอยู่บนพื้นผิวในระดับที่ปลอดภัยและมั่นคงปิดการจุดระเบิดอย่างสมบูรณ์เพื่อให้แน่ใจว่าส่วนประกอบไฟฟ้าทั้งหมดเช่นไฟวิทยุและการควบคุมสภาพอากาศจะถูกปิดสำหรับการส่งสัญญาณอัตโนมัติให้เปลี่ยนเกียร์เข้าสู่สวนสาธารณะในขณะที่ยานพาหนะเกียร์ธรรมดาควรถูกตั้งค่าให้เป็นกลางด้วยเบรกที่จอดรถเพื่อป้องกันการเคลื่อนไหวใด ๆ

•เปิดฮูดและค้นหาแบตเตอรี่ของยานพาหนะ

เปิดฮูดโดยใช้คันโยกปล่อยฮูดภายในยานพาหนะโดยทั่วไปจะอยู่ใกล้กับที่นั่งคนขับหรือใต้แผงควบคุมเมื่อเปิดฮูดให้ใช้ก้านหน้าดูดควัน (ถ้าจำเป็น) เพื่อรักษาความปลอดภัยค้นหาแบตเตอรี่ซึ่งพบได้ในอ่าวเครื่องยนต์ แต่บางครั้งอาจอยู่ในตำแหน่งในลำตัวหรือใต้ที่นั่งด้านหลังในยานพาหนะบางคันแบตเตอรี่จะมีสองขั้ว: หนึ่งบวก (+) และหนึ่งลบ (-) โดยทั่วไปจะทำเครื่องหมายด้วยผ้าคลุมสีแดงและสีดำตามลำดับ

•ใช้ประแจเพื่อตัดการเชื่อมต่อเทอร์มินัลลบ (-) ของแบตเตอรี่

ด้วยชุดประแจหรือซ็อกเก็ตให้คลายน็อตอย่างระมัดระวังเพื่อยึดสายเคเบิลขั้วต่อแบตเตอรี่เชิงลบ (-)ตัดการเชื่อมต่อเทอร์มินัลเชิงลบก่อนเสมอเพื่อลดความเสี่ยงของการลัดวงจรไฟฟ้าเมื่อน็อตคลายออกแล้วค่อยๆถอดสายเคเบิลออกจากขั้วและตั้งไว้ข้าง ๆ เพื่อให้แน่ใจว่ามันจะไม่สัมผัสกับพื้นผิวโลหะหรือขั้วบวกยานพาหนะบางคันอาจมีพลาสติกครอบคลุมเหนือขั้วที่ต้องถอดออกก่อนที่จะเข้าถึงได้

•รออย่างน้อย 15 ถึง 30 นาทีเพื่อให้พลังงานตกค้างไหลออกจากระบบ

หลังจากตัดการเชื่อมต่อแบตเตอรี่ให้รออย่างน้อย 15 ถึง 30 นาทีเพื่อให้แน่ใจว่าประจุไฟฟ้าที่เหลืออยู่ใด ๆ จะหายไปจากระบบอิเล็กทรอนิกส์ของยานพาหนะสิ่งนี้ช่วยให้ ECM รีเซ็ตได้อย่างเต็มที่ในบางกรณีโดยเฉพาะอย่างยิ่งกับยานพาหนะรุ่นใหม่หรือผู้ที่มีคอมพิวเตอร์ออนบอร์ดที่ซับซ้อนการรอถึงหนึ่งชั่วโมงอาจจำเป็นต้องมีการรีเซ็ตอย่างสมบูรณ์ในช่วงเวลานี้การกดแป้นเบรกหรือเปิดไฟหน้าเป็นเวลาไม่กี่วินาทีสามารถช่วยระบายพลังงานที่เอ้อระเหยออกจากระบบได้เร็วขึ้น

•เชื่อมต่อเทอร์มินัลเชิงลบอีกครั้งและกระชับให้แน่น

เมื่อระยะเวลารอคอยผ่านไปแล้วให้ติดตั้งสายแบตเตอรี่เชิงลบ (-) ไปยังเทอร์มินัลรักษาความปลอดภัยโดยการขันน็อตด้วยประแจเพื่อให้มั่นใจว่าการเชื่อมต่อนั้นมั่นคงและมั่นคงการเชื่อมต่อที่หลวมอาจทำให้เกิดปัญหาไฟฟ้าหรือป้องกันไม่ให้ ECM ทำงานได้อย่างถูกต้องหากยานพาหนะมีระบบการจัดการแบตเตอรี่ (BMS) อาจจำเป็นต้องรีเซ็ตโดยใช้เครื่องมือสแกนหรือทำตามขั้นตอนเฉพาะของผู้ผลิต

•เริ่มยานพาหนะและอนุญาตให้ใช้งานไม่กี่นาทีในขณะที่ ECM เรียนรู้ข้อมูลเซ็นเซอร์ใหม่อีกครั้ง

หลังจากเชื่อมต่อแบตเตอรี่ใหม่สตาร์ทเครื่องยนต์และปล่อยให้มันไม่ได้ใช้งานสักสองสามนาทีสิ่งนี้จะช่วยให้ ECM สามารถเรียนรู้พารามิเตอร์ใหม่เช่นส่วนผสมของเชื้อเพลิงและความเร็วรอบเดินเบาตามข้อมูลเซ็นเซอร์ในช่วงเวลานี้ให้หลีกเลี่ยงการหมุนเครื่องยนต์หรือขับรถทันทีเนื่องจากระบบต้องการเวลาในการปรับเทียบใหม่ยานพาหนะบางคันอาจต้องขับรถภายใต้เงื่อนไขเฉพาะเช่นการรักษาความเร็วคงที่ไม่กี่ไมล์เพื่อให้กระบวนการเรียนรู้เสร็จสมบูรณ์

วิธีการรีเซ็ตเครื่องสแกน OBD-II (แนะนำเพื่อความแม่นยำ)

การใช้เครื่องสแกน OBD-II (เครื่องสแกนวินเนอร์ออนบอร์ด) ให้วิธีที่แม่นยำยิ่งขึ้นในการรีเซ็ต ECM และตรวจสอบให้แน่ใจว่ารหัสข้อผิดพลาดของเซ็นเซอร์ก่อนหน้าทั้งหมดจะถูกล้าง

ขั้นตอน:

•ค้นหาพอร์ต OBD-II

ขั้นตอนแรกคือการค้นหาพอร์ต OBD-II ซึ่งอยู่ในตำแหน่งใต้แผงควบคุมที่ด้านคนขับในยานพาหนะส่วนใหญ่ตั้งอยู่ใกล้กับเสาพวงมาลัยใกล้กับที่หัวเข่าของคนขับจะอยู่เมื่อนั่งหากคุณไม่แน่ใจในตำแหน่งที่แน่นอนให้ดูคู่มือเจ้าของยานพาหนะของคุณหรือมองหาขั้วต่อขนาดเล็กรูปสี่เหลี่ยมผืนผ้า 16 พิน

•เสียบเครื่องสแกน OBD-II และเปิดการจุดระเบิด

เมื่อมีการระบุพอร์ต OBD-II แล้วให้ใส่ขั้วต่อของสแกนเนอร์ OBD-II ลงในพอร์ตอย่างแน่นหนาหลังจากเสียบเข้าแล้วให้หมุนปุ่มจุดระเบิดไปยังตำแหน่ง ON โดยไม่ต้องสตาร์ทเครื่องยนต์สิ่งนี้จะเพิ่มพลังให้กับระบบไฟฟ้าของยานพาหนะและอนุญาตให้สแกนเนอร์สร้างการเชื่อมต่อกับ ECMยานพาหนะบางคันอาจต้องกดปุ่มเปิดปิดบนเครื่องสแกนเพื่อเปิดใช้งาน

•ตรวจสอบรหัสปัญหาที่เก็บไว้

การใช้เมนูของสแกนเนอร์นำทางไปยังฟังก์ชั่นการอ่านรหัสคุณสมบัตินี้ช่วยให้คุณสามารถเรียกคืนรหัสปัญหาที่ใช้งานหรือเก็บไว้ที่เกี่ยวข้องกับเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวหรือส่วนประกอบเครื่องยนต์อื่น ๆการตรวจสอบรหัสเหล่านี้สามารถช่วยยืนยันได้ว่าปัญหาได้รับการแก้ไขหรือไม่หรือจำเป็นต้องทำการซ่อมแซมเพิ่มเติมก่อนที่จะดำเนินการรีเซ็ต

•ล้างรหัสข้อผิดพลาด

หลังจากตรวจสอบรหัสปัญหาให้เลือกรหัสที่ชัดเจนหรือรีเซ็ตตัวเลือก ECM บนเครื่องสแกนคำสั่งนี้จะสั่งให้ ECM ลบข้อความแสดงข้อผิดพลาดใด ๆ ที่เก็บไว้รีเซ็ตระบบกระบวนการอาจใช้เวลาสักครู่และในบางกรณีเครื่องสแกนอาจแจ้งให้คุณยืนยันการรีเซ็ตก่อนดำเนินการต่อ

•ปิดการจุดระเบิดและถอดปลั๊กสแกนเนอร์

เมื่อมีการล้างรหัสเรียบร้อยแล้วให้ปิดการจุดระเบิดของยานพาหนะอย่างสมบูรณ์ถอดปลั๊กสแกนเนอร์ OBD-II ออกจากพอร์ตอย่างระมัดระวังเพื่อให้แน่ใจว่าไม่มีความเสียหายเกิดขึ้นกับหมุดตัวเชื่อมต่อณ จุดนี้ ECM ได้รับการรีเซ็ตและรหัสข้อผิดพลาดก่อนหน้านี้ที่เกี่ยวข้องกับเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวไม่ควรปรากฏอีกต่อไป

•สตาร์ทเครื่องยนต์และปล่อยให้ยานพาหนะไม่ได้ใช้งาน

ด้วยเครื่องสแกนที่ถูกตัดการเชื่อมต่อสตาร์ทเครื่องยนต์และปล่อยให้มันไม่ได้ใช้งานสักสองสามนาทีสิ่งนี้ช่วยให้ ECM สามารถปรับเปลี่ยนใหม่และรับรู้เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวที่ติดตั้งใหม่ในช่วงเวลานี้สังเกตแดชบอร์ดสำหรับไฟเตือนใหม่หากไฟตรวจสอบเครื่องยนต์ยังคงปิดอยู่และเครื่องยนต์ทำงานได้อย่างราบรื่นการรีเซ็ตก็ประสบความสำเร็จอย่างไรก็ตามหากไฟเตือนปรากฏขึ้นอีกครั้งอาจจำเป็นต้องมีการวินิจฉัยเพิ่มเติมเพื่อแก้ไขปัญหาพื้นฐานใด ๆ

การปรับเทียบ Cycle Drive Cycle (รีเซ็ต ECM อัตโนมัติ)

ในยานพาหนะบางคัน ECM อาจไม่จำเป็นต้องมีการรีเซ็ตด้วยตนเองเนื่องจากสามารถเรียนรู้ข้อมูลของเซ็นเซอร์ใหม่ได้โดยอัตโนมัติในช่วงเวลาของการขับขี่อย่างไรก็ตามกระบวนการนี้อาจใช้เวลาและอาจนำไปสู่ปัญหาประสิทธิภาพชั่วคราวหาก ECM ยังคงปรับ

ขั้นตอน:

•เริ่มยานพาหนะและปล่อยให้มันไม่ได้ใช้งาน

เริ่มต้นด้วยการสตาร์ทเครื่องยนต์และอนุญาตให้ใช้งานได้ประมาณ 5-10 นาทีสิ่งนี้ช่วยให้ ECM รวบรวมข้อมูลพื้นฐานจากเซ็นเซอร์ใหม่และพารามิเตอร์เครื่องยนต์ที่มีเสถียรภาพหลีกเลี่ยงการกดตัวเร่งความเร็วหรือการหมุนเครื่องยนต์ในช่วงนี้เนื่องจากเป้าหมายคือการปล่อยให้ยานพาหนะตั้งอยู่ในสถานะที่ไม่ได้ใช้งานปกติ

•ขับรถภายใต้เงื่อนไขที่หลากหลาย

หลังจากระยะเวลาว่างเริ่มต้นใช้ยานพาหนะสำหรับไดรฟ์ที่มีการผสมผสานของสภาพการขับขี่เป็นการดีที่ขับระหว่าง 20-50 ไมล์โดยรวมทั้งความเร็วทางหลวงคงที่ (55-65 ไมล์ต่อชั่วโมง) และการจราจรในเมืองหยุดและไปเงื่อนไขที่แตกต่างกันเหล่านี้ช่วยให้ ECM สามารถวิเคราะห์การอ่านเซ็นเซอร์ภายใต้การโหลดของเครื่องยนต์ที่แตกต่างกันเพื่อให้มั่นใจว่ามันปรับให้เข้ากับการเปลี่ยนแปลงได้อย่างเหมาะสมหากเป็นไปได้ให้หลีกเลี่ยงการเร่งความเร็วอย่างฉับพลันหรือการเบรกแบบก้าวร้าวเนื่องจากการขับขี่ที่ราบรื่นช่วยให้ระบบปรับเทียบได้อย่างมีประสิทธิภาพมากขึ้น

•ปิดเครื่องยนต์และรีสตาร์ท

เมื่อรอบขับเสร็จสมบูรณ์ให้จอดรถแล้วปิดเครื่องยนต์รอสักครู่ก่อนที่จะรีสตาร์ทเพื่อให้ ECM สามารถประมวลผลข้อมูลใหม่ได้หลังจากรีสตาร์ทแล้วให้ตรวจสอบคำเตือนของเครื่องยนต์ตรวจสอบ (CEL) ที่เหลืออยู่หรือปัญหาด้านประสิทธิภาพหากแสงยังคงปิดอยู่และยานพาหนะทำงานได้อย่างราบรื่น ECM น่าจะเสร็จสิ้นกระบวนการปรับตัวอย่างไรก็ตามหาก CEL ยังคงมีอยู่หรือยานพาหนะจัดแสดงปัญหาประสิทธิภาพอย่างต่อเนื่องอาจจำเป็นต้องแก้ไขปัญหาเพิ่มเติม

เชื่อมต่อเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวกับไมโครคอนโทรลเลอร์

การรวมเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเข้ากับไมโครคอนโทรลเลอร์เช่น Arduino หรือ PIC ต้องเข้าใจประเภทสัญญาณของเซ็นเซอร์และสร้างความมั่นใจในการเชื่อมต่อที่เหมาะสมเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวส่งออกประเภทสัญญาณที่แตกต่างกันรวมถึงดิจิตอล (เปิด/ปิด) แรงดันไฟฟ้าอะนาล็อกหรือการปรับความกว้างพัลส์ (PWM)เซ็นเซอร์เอฟเฟกต์ฮอลล์สร้างสัญญาณดิจิตอลสูง/ต่ำเพื่อตอบสนองต่อการเปลี่ยนแปลงในสนามแม่เหล็กเมื่อเพลาลูกเบี้ยวหมุนเซ็นเซอร์ออปติคัลซึ่งใช้แสงเพื่อตรวจจับการเคลื่อนไหวของเพลาลูกเบี้ยวยังผลิตสัญญาณชีพจรดิจิตอลที่สอดคล้องกับตำแหน่งที่แตกต่างกันในทางกลับกันเซ็นเซอร์แม่เหล็ก (ตัวแปรหยุดยั้ง) สร้างสัญญาณแรงดันไฟฟ้าผันแปรที่แอมพลิจูดเปลี่ยนไปด้วยการหมุนให้ข้อมูลตำแหน่ง

ในการเชื่อมต่อเซ็นเซอร์เหล่านี้กับไมโครคอนโทรลเลอร์จำเป็นต้องเลือกพินอินพุตที่เหมาะสมตามประเภทสัญญาณเซ็นเซอร์ดิจิตอลเชื่อมต่อกับพินอินพุตดิจิตอลในขณะที่เซ็นเซอร์อะนาล็อกต้องการอินพุตแบบอะนาล็อกช่วงแรงดันไฟฟ้าอินพุตของไมโครคอนโทรลเลอร์จะต้องตรงกับเอาต์พุตของเซ็นเซอร์เพื่อให้แน่ใจว่าเข้ากันได้เมื่อเดินสายเซ็นเซอร์เอาต์พุตของมันควรเชื่อมต่อกับพินไมโครคอนโทรลเลอร์ที่สอดคล้องกันและหากระดับแรงดันไฟฟ้าแตกต่างกันควรใช้ตัวแบ่งแรงดันไฟฟ้าหรือตัวเปลี่ยนระดับระดับเพื่อป้องกันความเสียหายเซ็นเซอร์จะต้องได้รับแหล่งจ่ายไฟที่ถูกต้องโดยทั่วไป 5V หรือ 12V และต้องแบ่งปันพื้นดินทั่วไปกับไมโครคอนโทรลเลอร์เพื่อการทำงานที่มั่นคง

การเขียนโปรแกรมไมโครคอนโทรลเลอร์เพื่อประมวลผลข้อมูลเซ็นเซอร์เกี่ยวข้องกับการเขียนโค้ดในภาษาเช่น C, C ++ หรือ Pythonฟังก์ชั่นเช่น DigitalRead () ใช้สำหรับเซ็นเซอร์ดิจิตอลในขณะที่ analogread () จับข้อมูลจากเซ็นเซอร์แรงดันไฟฟ้าผันแปรเมื่อดึงข้อมูลแล้วจะต้องประมวลผลเซ็นเซอร์ดิจิตอลให้สัญญาณสูง/ต่ำอย่างง่ายซึ่งสามารถใช้โดยตรงในตรรกะแอปพลิเคชันในขณะที่การอ่านเซ็นเซอร์แบบอะนาล็อกจะต้องแปลงเป็นข้อมูลตำแหน่งที่มีความหมายสำหรับการตรวจสอบเพลาลูกเบี้ยวที่แม่นยำ

แทนที่เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเป็นองค์ประกอบหลักในเครื่องยนต์ที่ทันสมัยซึ่งรับผิดชอบในการตรวจสอบตำแหน่งและความเร็วของเพลาลูกเบี้ยวข้อมูลนี้ช่วยให้โมดูลควบคุมเครื่องยนต์ (ECM) เพิ่มประสิทธิภาพการฉีดเชื้อเพลิงและเวลาติดไฟเมื่อเซ็นเซอร์ล้มเหลวมันสามารถนำไปสู่ประสิทธิภาพที่ไม่ดีความผิดพลาดการเริ่มต้นหรือแม้แต่การหยุดเครื่องยนต์การเปลี่ยนเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวที่ผิดพลาดเป็นสิ่งสำคัญในการฟื้นฟูประสิทธิภาพของเครื่องยนต์และความน่าเชื่อถือ

ก่อนที่จะเริ่มกระบวนการทดแทนสิ่งสำคัญคือต้องตัดการเชื่อมต่อแบตเตอรี่โดยการลบเทอร์มินัลเชิงลบสิ่งนี้จะช่วยป้องกันอันตรายทางไฟฟ้าและปกป้องส่วนประกอบเครื่องยนต์ที่ละเอียดอ่อนเมื่อตัดการเชื่อมต่อแบตเตอรี่ให้ค้นหาเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวซึ่งพบได้ใกล้กับเพลาลูกเบี้ยวฝาครอบเวลาหรือหัวทรงกระบอกการปรึกษาคู่มือบริการของยานพาหนะสามารถช่วยระบุตำแหน่งที่แน่นอน

ถัดไปถอดเซ็นเซอร์ผิดพลาดโดยถอดปลั๊กขั้วไฟฟ้าและคลายเกลียวสลักเกลียวดึงเซ็นเซอร์เก่าออกมาอย่างระมัดระวังเพื่อให้แน่ใจว่าไม่มีส่วนประกอบโดยรอบใดที่ได้รับความเสียหายในกระบวนการก่อนที่จะติดตั้งเซ็นเซอร์ใหม่ให้เปรียบเทียบกับเซ็นเซอร์เก่าเพื่อยืนยันความเข้ากันได้จากนั้นจัดตำแหน่งให้เหมาะสมยึดด้วยสลักเกลียวและเชื่อมต่อขั้วต่อไฟฟ้าอีกครั้ง

เมื่อติดตั้งเซ็นเซอร์ใหม่ให้เชื่อมต่อแบตเตอรี่ใหม่และสตาร์ทเครื่องยนต์ตรวจสอบไฟเตือนหรือพฤติกรรมเครื่องยนต์ที่ผิดปกติหากจำเป็นให้ใช้เครื่องสแกน OBD-II เพื่อล้างรหัสข้อผิดพลาดและตรวจสอบว่าเซ็นเซอร์ทำงานได้อย่างถูกต้องโดยทำตามขั้นตอนเหล่านี้คุณสามารถมั่นใจได้ว่าจะได้รับการเปลี่ยนที่ประสบความสำเร็จช่วยให้เครื่องยนต์ทำงานได้อย่างราบรื่นและมีประสิทธิภาพ

การประยุกต์ใช้เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว

เครื่องยนต์ยานยนต์

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวซึ่งเป็นส่วนประกอบในเครื่องยนต์สันดาปภายในที่ทันสมัยมีบทบาทในการควบคุมเวลาการจุดระเบิดการฉีดเชื้อเพลิงและเวลาวาล์วด้วยการให้ข้อมูลไปยังชุดควบคุมเครื่องยนต์ (ECU) เซ็นเซอร์ช่วยเพิ่มประสิทธิภาพการกำหนดเวลาของเครื่องยนต์เพื่อให้มั่นใจว่าการเผาไหม้ที่มีประสิทธิภาพซึ่งช่วยเพิ่มประสิทธิภาพและการประหยัดเชื้อเพลิงโดยเฉพาะอย่างยิ่งมันเป็นสิ่งที่ยอดเยี่ยมในระบบ Valve Timing (VVT) ซึ่งช่วยให้สามารถปรับเปลี่ยนได้อย่างแม่นยำขึ้นอยู่กับสภาพการขับขี่การปรับปรุงกำลังไฟและการลดการปล่อยมลพิษเซ็นเซอร์ช่วยในการตรวจจับความผิดพลาดโดยการระบุการเคลื่อนไหวของเพลาลูกเบี้ยวที่ผิดปกติทำให้ ECU สามารถทำการแก้ไขได้เช่นการปรับการส่งเชื้อเพลิงหรือการแจ้งเตือนผู้ขับขี่ของปัญหาที่อาจเกิดขึ้นในระหว่างการเริ่มเย็นเซ็นเซอร์ช่วยให้มั่นใจได้ว่า ECU จะให้ปริมาณเชื้อเพลิงที่เหมาะสมและปรับเวลาจุดระเบิดช่วยให้การสตาร์ทอัพเครื่องยนต์ที่เรียบเนียนขึ้นและน่าเชื่อถือยิ่งขึ้นแม้ในอุณหภูมิต่ำ

ระบบอัตโนมัติอุตสาหกรรม

นอกเหนือจากแอพพลิเคชั่นยานยนต์เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวมีบทบาทในระบบอัตโนมัติอุตสาหกรรมสำหรับการซิงโครไนซ์มอเตอร์และเวลาที่แม่นยำในอุปกรณ์การผลิตสายการประกอบอัตโนมัติและเครื่องจักรการผลิตขึ้นอยู่กับเวลาที่แม่นยำเพื่อให้แน่ใจว่าการทำงานอย่างราบรื่นเซ็นเซอร์ช่วยซิงโครไนซ์มอเตอร์และส่วนประกอบเชิงกลเพิ่มประสิทธิภาพและความแม่นยำในหุ่นยนต์และการควบคุมการเคลื่อนไหวหุ่นยนต์อุตสาหกรรมและระบบอัตโนมัติขึ้นอยู่กับเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวเพื่อประสานงานการเคลื่อนไหวปรับปรุงความแม่นยำในงานซ้ำ ๆ หรือความเร็วสูงเซ็นเซอร์เหล่านี้รองรับการบำรุงรักษาแบบพยากรณ์โดยการตรวจสอบข้อมูลการหมุนเพื่อตรวจจับสัญญาณเริ่มต้นของการสึกหรอในส่วนประกอบเชิงกลวิธีการเชิงรุกนี้ช่วยป้องกันความล้มเหลวที่ไม่คาดคิดลดเวลาหยุดทำงานและค่าบำรุงรักษา

ระบบควบคุมมอเตอร์

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวมีบทบาทในการใช้งานที่ขับเคลื่อนด้วยมอเตอร์รวมถึงยานพาหนะไฟฟ้าและไฮบริดรวมถึงระบบควบคุมมอเตอร์อุตสาหกรรมในระบบส่งกำลังไฮบริดช่วยจัดการการเปลี่ยนแปลงระหว่างเครื่องยนต์ไฟฟ้าและน้ำมันเบนซินโดยการสร้างความมั่นใจว่าเวลาและการซิงโครไนซ์ที่แม่นยำนำไปสู่การทำงานที่ราบรื่นขึ้นและปรับปรุงประสิทธิภาพการใช้เชื้อเพลิงในการตั้งค่าอุตสาหกรรมมอเตอร์ไฟฟ้าประสิทธิภาพสูงที่ใช้ในอุตสาหกรรมการผลิตและการแปรรูปขึ้นอยู่กับการควบคุมความเร็วและแรงบิดการหมุนที่แม่นยำเซ็นเซอร์ให้ข้อเสนอแนะตำแหน่งที่แม่นยำเพิ่มประสิทธิภาพและประสิทธิภาพการใช้พลังงานในเครื่องกำเนิดไฟฟ้าและระบบพลังงานสำรองเซ็นเซอร์ช่วยรักษาการซิงโครไนซ์ระหว่างส่วนประกอบเชิงกลทำให้มั่นใจได้ว่ากำลังไฟที่เสถียรและป้องกันความผิดปกติ

บทสรุป

เซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยวนั้นยอดเยี่ยมในการทำให้แน่ใจว่าเครื่องยนต์ของรถยนต์ทำงานได้ดีและใช้เชื้อเพลิงอย่างมีประสิทธิภาพช่วยให้คอมพิวเตอร์ของรถปรับการทำงานของเครื่องยนต์ซึ่งช่วยเพิ่มประสิทธิภาพของรถและทำให้มันทำงานได้อย่างราบรื่นหากเซ็นเซอร์นี้หยุดทำงานที่ถูกต้องอาจทำให้เกิดปัญหาเช่นประสิทธิภาพของเครื่องยนต์ที่ไม่ดีและการสิ้นเปลืองเชื้อเพลิงที่เพิ่มขึ้นการรักษาเซ็นเซอร์นี้ให้อยู่ในสภาพดีและแก้ไขเมื่อจำเป็นเป็นสิ่งสำคัญสำหรับการรักษาสุขภาพรถของคุณบทความนี้ครอบคลุมถึงวิธีการทำงานของเซ็นเซอร์บทบาทในเครื่องยนต์และสิ่งที่ต้องทำหากล้มเหลวความเข้าใจที่ดีขึ้นเกี่ยวกับการทำงานของยานพาหนะ
