คำแนะนำที่สมบูรณ์สำหรับ TRIACS: หลักการทำงานประเภท (BT136 & BT139) แอปพลิเคชันและการเปรียบเทียบ

คู่มือนี้เป็นเรื่องเกี่ยวกับ Triacs ซึ่งเป็นชิ้นส่วนอิเล็กทรอนิกส์พิเศษที่ใช้ในการควบคุมพลังงาน AC เช่นไฟฟ้าที่มาจากซ็อกเก็ตผนังของคุณซึ่งแตกต่างจากสวิตช์อื่น ๆ ที่ปล่อยให้กระแสไฟฟ้าไหลในทิศทางเดียว Triac สามารถปล่อยให้มันไหลได้ทั้งสองวิธีทำให้มันสมบูรณ์แบบสำหรับการควบคุมสิ่งต่าง ๆ ที่ทำงานบนพลังงาน ACในบทความนี้คุณจะได้เรียนรู้ว่า triac คืออะไรวิธีการทำงานและสิ่งที่ทำให้แตกต่างจากส่วนอื่น ๆ ที่คล้ายกันเช่น SCRs และ diacsนอกจากนี้ยังอธิบายถึงสองประเภทร่วมกันสองประเภทคือ BT136 และ BT139 และแสดงให้เห็นว่าพวกเขาใช้ที่ไหนและอย่างไรในอุปกรณ์ต่าง ๆไม่ว่าคุณจะกำลังสร้างโครงการขนาดเล็กหรือออกแบบบางสิ่งบางอย่างสำหรับการทำงานคู่มือนี้จะช่วยให้คุณเข้าใจ Triacs ด้วยวิธีง่ายๆ

แคตตาล็อก

Triac คืออะไร?

อัน TRIAC (Triode สำหรับกระแสสลับกัน) เป็นอุปกรณ์เซมิคอนดักเตอร์ที่ใช้ในการควบคุมพลังงานในวงจร AC (กระแสสลับ)ซึ่งแตกต่างจาก MOSFETS หรือ IGBTS ซึ่งส่วนใหญ่ใช้ในระบบ DC และอนุญาตให้ไหลในปัจจุบันในทิศทางเดียวเท่านั้น TRIAC สามารถดำเนินการทั้งสองทิศทางทำให้เหมาะสำหรับการใช้งาน ACมันมีสามขั้ว: เทอร์มินัลหลัก 1 (MT1), เทอร์มินัลหลัก 2 (MT2) และประตูประตูช่วยให้อุปกรณ์ถูกเรียกใช้ด้วยแรงดันไฟฟ้าบวกหรือลบทำให้การสลับแบบยืดหยุ่นโดยไม่คำนึงถึงขั้ว ACภายในฟังก์ชั่น TRIAC เช่น thyristors สอง (SCR) เชื่อมต่อในทิศทางตรงกันข้ามลดความจำเป็นสำหรับส่วนประกอบเพิ่มเติมในระบบควบคุมแบบสองทิศทาง

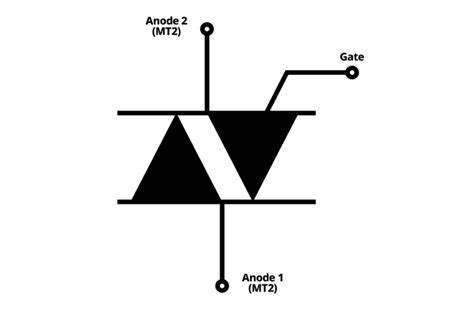

รูปที่ 2 สัญลักษณ์ของ Triac

สัญลักษณ์ Triac แสดงถึงลักษณะสองทิศทางมันมีลูกศรสองลูกศรตรงข้ามภายในสัญลักษณ์ซึ่งบ่งชี้ว่ากระแสสามารถไหลได้ในทั้งสองทิศทางระหว่าง MT1 และ MT2เส้นแนวตั้งเชื่อมต่อกับเทอร์มินัลประตูแสดงฟังก์ชั่นการควบคุมการออกแบบที่กะทัดรัดและมีประสิทธิภาพนี้ช่วยให้ TRIACs ใช้กันอย่างแพร่หลายในแอพพลิเคชั่นควบคุมพลังงาน AC เช่นหรี่แสงแสงควบคุมความเร็วมอเตอร์ระบบทำความร้อนและวงจรสวิตช์ AC ของครัวเรือนหรืออุตสาหกรรมอื่น ๆ

BT136 Triac คืออะไร?

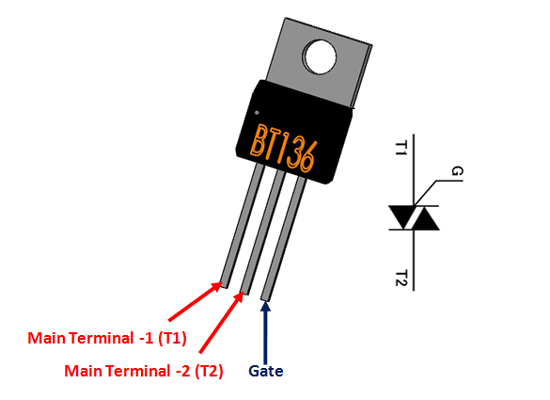

รูปที่ 3 BT136 TRIAC

BT136 เป็นแบบจำลอง TRIAC ยอดนิยมที่ใช้ในงานสลับ AC ของครัวเรือนและอุตสาหกรรมมันมีประตูที่ละเอียดอ่อนซึ่งหมายความว่าสามารถเรียกใช้กระแสไฟฟ้าขนาดเล็กมากสิ่งนี้ทำให้เหมาะสำหรับการใช้งานกับอุปกรณ์ที่ใช้พลังงานต่ำเช่นไมโครคอนโทรลเลอร์และตรรกะ ICSBT136 ถูกสร้างขึ้นโดยใช้เทคโนโลยี Planar Passivation ซึ่งปรับปรุงความน่าเชื่อถือในระยะยาวและทำให้ทนต่อแรงดันไฟฟ้าแหลมมากขึ้นมันสามารถทำงานได้ในควอดเรนต์การนำไฟฟ้าทั้งสี่ของ AC ดังนั้นมันจึงทำงานได้ดีแม้ว่าขั้วของสัญญาณประตูจะแตกต่างกันไปTRIAC นี้รองรับแรงดันไฟฟ้าที่ปิดกั้นสูงเหมาะสำหรับระบบ AC 230Vนอกจากนี้ยังมีกระแสไฟต่ำซึ่งช่วยให้เปิดใช้งานได้แม้ภายใต้สภาวะที่มีภาระต่ำคุณสมบัติเหล่านี้ทำให้ BT136 เป็นตัวเลือกที่ดีสำหรับการใช้งานเช่นการควบคุมความเร็วพัดลมการหรี่แสงและการควบคุมอุณหภูมิในระบบทำความร้อน

คุณสมบัติของ BT136

•ข้อกำหนดปัจจุบันของเกตต่ำช่วยให้การควบคุมโดยตรงโดยไมโครคอนโทรลเลอร์หรือชิปลอจิก

•แรงดันไฟฟ้าที่ปิดกั้นสูงช่วยป้องกันแรงดันไฟกระชากในสาย AC

•กระแสที่ถืออยู่ต่ำช่วยให้มั่นใจได้ว่าการนำเข้าอย่างต่อเนื่องในระหว่างการโหลดต่ำ

•ทริกเกอร์สี่ควอนเรนท์ให้ความยืดหยุ่นในการออกแบบวงจรไดรฟ์ประตู

•การออกแบบแบบพาสพ์ที่ผ่านการปรับความเสถียรและความทนทานไฟฟ้าเมื่อเวลาผ่านไป

แอปพลิเคชันของ BT136

•หรี่แสงที่ปรับความสว่างของหลอดไฟโดยการควบคุมการนำไฟฟ้า AC

•ตัวควบคุมความเร็วพัดลมในเครื่องใช้เช่นพัดลมเพดานและเครื่องปรับอากาศ

•ตัวควบคุมองค์ประกอบความร้อนในอุปกรณ์เช่นเตาอบไฟฟ้าและเครื่องทำน้ำอุ่น

•ระบบสมาร์ทโฮมที่เชื่อมโยงไมโครคอนโทรลเลอร์กับโหลด AC แรงดันสูง

BT139 Triac คืออะไร?

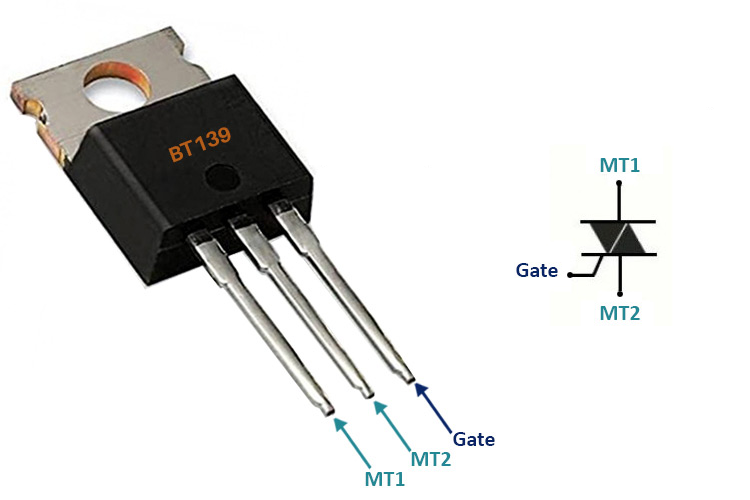

รูปที่ 4 BT139 TRIAC

BT139 เป็น TRIAC ที่แข็งแกร่งกว่าออกแบบมาสำหรับแอปพลิเคชันปัจจุบันที่สูงขึ้นมันสามารถจัดการได้มากถึง 9a ทำให้เหมาะสำหรับโหลด AC ที่หนักกว่าเช่นมอเตอร์อุตสาหกรรมระบบไฟส่องสว่างเชิงพาณิชย์และหน่วยทำความร้อนเช่นเดียวกับ BT136 รองรับการนำความร้อนแบบสองทิศทางและสามารถเรียกใช้ในสี่ Quadrantsมันมีการออกแบบที่ทนทานและสามารถทนต่อแรงดันไฟฟ้าชั่วคราวที่พบในสภาพแวดล้อมอุตสาหกรรมสิ่งนี้ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับเงื่อนไขที่ต้องการ

คุณสมบัติของ BT139

•ความจุกระแสสูง (สูงถึง 9a) สำหรับการควบคุมโหลดขนาดใหญ่หรืออุปนัย

•การเรียกใช้สี่ควอนเรนต์ช่วยให้การออกแบบวงจรที่ยืดหยุ่น

•แรงดันไฟฟ้าที่ปิดกั้นสูงจัดการกับไฟ AC มาตรฐานและสภาวะชั่วคราว

•ประตูที่ละเอียดอ่อนเข้ากันได้กับสัญญาณควบคุมพลังงานต่ำ

• Planar Passivation ช่วยให้มั่นใจได้ถึงความทนทานในระยะยาวและความทนทานต่อแรงดันไฟฟ้า

แอปพลิเคชันของ BT139

•พัดลมอุตสาหกรรมหรือการควบคุมความเร็วปั๊มที่กระแสเริ่มต้นสูง

•การควบคุมการหรี่แสงแบบควบคุมเฟสสำหรับระบบไฟส่องสว่างเชิงพาณิชย์

•การควบคุมความร้อนที่แม่นยำในระบบ HVAC และเตาอบอุตสาหกรรม

•ระบบพลังงานอัจฉริยะและตัวจับเวลาที่ตั้งโปรแกรมได้ในระบบอัตโนมัติขนาดใหญ่

•อุปกรณ์ที่อยู่อาศัยระดับสูงเช่นเครื่องซักผ้าและเครื่องปรับอากาศ

Triac ทำงานอย่างไร?

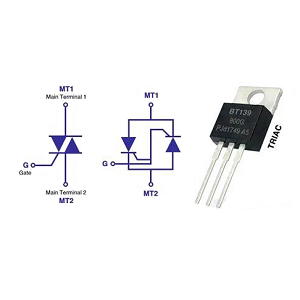

รูปที่ 5. แผนภาพการทำงานของ Triac

TRIACS (Triode สำหรับกระแสสลับ) เป็นอุปกรณ์เซมิคอนดักเตอร์ที่ออกแบบมาเพื่อควบคุมพลังงานในวงจร ACอุปกรณ์นี้มีความสำคัญสอง SCRs (วงจรเรียงกระแสควบคุมซิลิกอน) ที่เชื่อมต่อกันแบบผกผันขนานกับเทอร์มินัลเกตที่ใช้ร่วมกันทำให้สามารถดำเนินการได้ทั้งสองทิศทางเมื่อถูกกระตุ้นในรูปที่ 5 เราเห็นสัญลักษณ์ของ triac พร้อมกับวงจรที่เทียบเท่ากับการแสดง thyristors สองหลังไปกลับที่ควบคุมโดยประตูทั่วไปเทอร์มินัลถูกระบุว่าเป็นขั้วบวก 1 (หรือเทอร์มินัลหลัก 1 - MT1), ขั้วบวก 2 (หรือ MT2) และประตูเทอร์มินัลประตูใช้เพื่อเริ่มการนำผ่าน Triac ทำให้เหมาะสำหรับแอปพลิเคชันการสลับพลังงาน AC

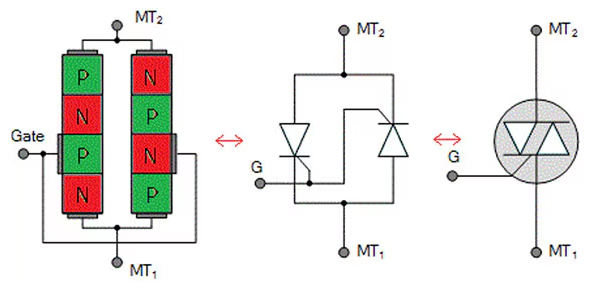

รูปที่ 6 การสร้างทางกายภาพของ Triac (ซ้าย), การเปรียบเทียบทรานซิสเตอร์สองตัว (กลาง), สัญลักษณ์ Triac (ขวา)

โครงสร้างภายในของ Triac ดังแสดงในรูปที่ 6 รวมถึงการจัดเรียงที่ซับซ้อนของชั้น P และ N สลับกันสร้างห้าภูมิภาคเซมิคอนดักเตอร์สิ่งเหล่านี้อนุญาตให้ Triac ดำเนินการในทิศทางใดทิศทางหนึ่งขึ้นอยู่กับสัญญาณที่เรียกภาพกลางในรูปที่ 6 แสดงถึงโมเดลวงจรที่เรียบง่ายและภาพขวาสุดคือการแสดงสัญลักษณ์ที่ใช้ในไดอะแกรมวงจรสัญญาณ GATE ควบคุมกระบวนการล็อคของทรานซิสเตอร์ภายในทำให้เกิดการไหลของกระแสระหว่าง MT1 และ MT2ลักษณะสองทิศทางของ TRIACs นี้ทำให้มีประโยชน์ในสวิตช์หรี่ไฟการควบคุมความเร็วมอเตอร์และการควบคุมความร้อนที่ทิศทางกระแสไฟฟ้ากระแสสลับสลับกันอย่างต่อเนื่อง

พฤติกรรมกระแสแรงดันไฟฟ้าของ Triac

ลักษณะแรงดันไฟฟ้าปัจจุบัน (V-I) ของ Triac แบ่งออกเป็นสี่ quadrants ตามขั้วของขั้วหลัก MT2 ที่เกี่ยวกับ MT1 และขั้วของสัญญาณประตูการแบ่งนี้มีความสำคัญในการทำความเข้าใจว่า TRIAC ทำงานอย่างไรภายใต้เงื่อนไขการกระตุ้นที่แตกต่างกันและจำเป็นเมื่อออกแบบวงจรที่ต้องใช้การสลับแบบควบคุมได้

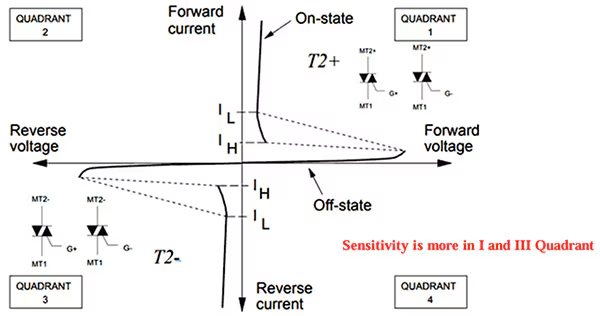

รูปที่ 7. แรงดันไฟฟ้าเทียบกับลักษณะปัจจุบันของ triac

อ้างถึงเส้นโค้งลักษณะ V-I ในแผนภาพด้านบนโดยที่:

•แกนแนวนอนหมายถึงแรงดันไฟฟ้าข้าม MT1 และ MT2

•แกนแนวตั้งแสดงถึงกระแสผ่าน Triac

•ครึ่งบวกและลบของแต่ละแกนแสดงความสามารถของ TRIAC ในการดำเนินการทั้งสองทิศทางทำให้เหมาะสำหรับการใช้งาน AC

Quadrant I: MT2 บวก, ประตูบวก (T2+)

โหมดการทำงานนี้ถือว่ามีความอ่อนไหวและมีประสิทธิภาพมากที่สุดสำหรับการเรียกใช้ Triacใน Quadrant I ทั้งเทอร์มินัลหลัก 2 (MT2) และประตูเป็นค่าบวกเมื่อเทียบกับเทอร์มินัลหลัก 1 (MT1)ภายใต้เงื่อนไขเหล่านี้ Triac นั้นง่ายต่อการเปิดใช้งานเนื่องจากความไวสูงในควอดเรนต์นี้จึงจำเป็นต้องใช้กระแสประตูขนาดเล็กเพียงเพื่อเริ่มการนำสิ่งนี้ทำให้ Quadrant ฉันเป็นที่ต้องการอย่างมากสำหรับการควบคุมแอพพลิเคชั่นโดยเฉพาะอย่างยิ่งในการควบคุมพลังงาน AC ซึ่งการลดความต้องการของไดรฟ์เกตสามารถลดความซับซ้อนและค่าใช้จ่ายได้

TRIAC เข้าสู่สถานะ "ON" อย่างรวดเร็วหรือดำเนินการในโหมดนี้ทำให้กระแสไหลระหว่าง MT2 และ MT1เช่นนี้ควอดเรนต์นี้ใช้กันอย่างแพร่หลายในการสลับ AC ที่ใช้งานได้จริงและวงจรการควบคุมเฟสเช่นหรี่แสงแสงควบคุมความเร็วมอเตอร์และตัวควบคุมฮีตเตอร์ในการแสดงกราฟิกของลักษณะการเรียกใช้ TRIAC, Quadrant I ปรากฏในส่วนบนขวาของเส้นโค้งซึ่งทั้งแรงดันไฟฟ้าและขั้วปัจจุบันของประตูเป็นค่าบวก

Quadrant II: MT2 เป็นบวกประตูลบ

ในควอดเรนต์การดำเนินงานนี้เทอร์มินัลหลัก 2 (MT2) จัดขึ้นที่แรงดันไฟฟ้าบวกที่เกี่ยวกับเทอร์มินัลหลัก 1 (MT1) ในขณะที่เทอร์มินัลเกตนั้นเป็นลบเมื่อเทียบกับ MT1การกำหนดค่านี้ยังคงอนุญาตให้อุปกรณ์เช่น SCR หรือ TRIAC ถูกเรียกใช้ แต่มีความอ่อนไหวน้อยกว่าเมื่อเทียบกับการทำงานใน Quadrant I.

ความไวที่ลดลงเกิดจากความจริงที่ว่ากระแสประตูไหลในทิศทางตรงข้ามกับกระแส MT2ขั้วตรงข้ามระหว่างประตูและ MT2 นี้ส่งผลให้ผู้ให้บริการฉีดเข้าสู่โครงสร้างของอุปกรณ์ได้อย่างมีประสิทธิภาพน้อยลงซึ่งต้องใช้กระแสประตูที่สูงขึ้นเพื่อให้เกิดการกระตุ้นดังนั้นจึงจำเป็นต้องใช้ความพยายามมากขึ้น (ในแง่ของ Gate Drive) เพื่อเปิดอุปกรณ์ในโหมดนี้

โหมดการทำงานนี้แสดงไว้ใน Quadrant ด้านบนซ้ายของเส้นโค้งลักษณะ V-Iแม้จะมีความไวที่ลดลง แต่การกระตุ้นใน Quadrant II ยังคงเป็นไปได้และใช้กันทั่วไปในการใช้งานจริงโดยเฉพาะอย่างยิ่งในการสลับ AC ที่พบขั้วทั้งสอง

Quadrant III: MT2 ลบ, เกตลบ (T2−)

ในพื้นที่ปฏิบัติการนี้ทั้งเทอร์มินัลหลัก 2 (MT2) และประตูมีศักยภาพเชิงลบเมื่อเทียบกับเทอร์มินัลหลัก 1 (MT1)โหมดนี้มีฟังก์ชั่นคล้ายกับ Quadrant I ซึ่งเทอร์มินัลทั้งสองเป็นบวก แต่ทำงานในขั้วตรงข้ามแม้ว่าความไวใน Quadrant III นั้นต่ำกว่าใน Quadrant I เล็กน้อย แต่ก็ยังถือว่าเป็นโหมดการทำงานที่ละเอียดอ่อนเกตต้องการเพียงกระแสที่เรียบง่ายในการกระตุ้นการนำความร้อนทำให้ควอดเรนต์นี้เป็นตัวเลือกที่ทำงานได้สำหรับแอปพลิเคชันที่มีการใช้สัญญาณควบคุมพลังงานต่ำ

การดำเนินการ Quadrant III มีประโยชน์ในระบบที่จัดการสัญญาณอินพุตเชิงลบเช่นที่พบในวงจรควบคุมกระแสสลับ (AC) หรือประเภทเฉพาะของการสลับสองทิศทางที่ขั้วของสัญญาณแตกต่างกันไปตามแบบไดนามิกโหมดนี้แสดงแบบกราฟิกในรูปสี่เหลี่ยมล่างซ้ายของแผนภาพการเรียกใช้คุณสมบัติสี่ควอนเรนท์ซึ่งสอดคล้องกับการรวมกันเชิงลบเชิงลบของเกตและแรงดันไฟฟ้า MT2

แม้จะมีความไวที่ลดลงเล็กน้อยเมื่อเทียบกับ Quadrant I แต่ Quadrant III ยังคงมีพฤติกรรมการกระตุ้นที่เชื่อถือได้และตอบสนองได้ซึ่งทำให้เป็นทางเลือกที่ใช้งานได้จริงในแอปพลิเคชั่นการสลับแบบสองทิศทางหรือแบบสมมาตรหลายครั้ง

Quadrant IV: MT2 ลบ, ประตูบวก

ควอดเรนต์นี้แสดงถึงหนึ่งในโหมดการทำงานที่อ่อนไหวน้อยกว่าของไทริสเตอร์เช่น Quadrant IIในการกำหนดค่านี้เทอร์มินัลหลัก 2 (MT2) เป็นลบเมื่อเทียบกับเทอร์มินัลหลัก 1 (MT1) ในขณะที่ประตูได้รับกระแสบวกเนื่องจากการจัดเรียงขั้วนี้ทริกเกอร์อุปกรณ์ต้องใช้กระแสประตูที่สูงขึ้นเมื่อเทียบกับโหมดที่ละเอียดอ่อนกว่าที่พบใน Quadrants I และ III

บนเส้นโค้งลักษณะ V-I Quadrant IV ตั้งอยู่ในส่วนล่างขวาซึ่งแรงดันไฟฟ้าที่ใช้เป็นลบและกระแสประตูจะถูกกำกับในเชิงบวกการนำในโหมดนี้ค่อนข้างไม่มีประสิทธิภาพทำให้เป็นที่นิยมน้อยที่สุดในแง่ของความไวของประตูและการใช้พลังงานหลายคนหลีกเลี่ยงการใช้ควอดเรนต์นี้เพื่อกระตุ้นเมื่อต้องการประสิทธิภาพสูงหรือไดรฟ์ประตูต่ำอย่างไรก็ตามการทำความเข้าใจพฤติกรรมของมันยังคงเป็นสิ่งสำคัญสำหรับการกำหนดขีด จำกัด ประสิทธิภาพของ thyristor อย่างเต็มที่และสร้างความมั่นใจในการดำเนินงานที่ปลอดภัยภายใต้เงื่อนไขที่เป็นไปได้ทั้งหมด

thyristor (scr) vs triac

คุณสมบัติ	SCR (ควบคุมซิลิกอน วงจรเรียงกระแส)	triac (triode สำหรับ กระแสสลับ)
ตระกูล	thyristor	thyristor
ทิศทางการนำ	ทิศทางเดียว (ทิศทางเดียวเท่านั้น)	สองทิศทาง (ทั้งสองทิศทาง)
การเรียกประตู	ต้องใช้ชีพจรประตูบวก	สามารถเรียกใช้โดยประตูบวกหรือลบ ชีพจร
การเรียกใช้ส่วนประกอบ	มักถูกกระตุ้นโดยใช้ UJT	มักถูกกระตุ้นโดยใช้ diac
ถือพฤติกรรมปัจจุบัน	ยังคงเปิดอยู่จนกว่าปัจจุบันจะลดลงต่ำกว่าระดับการถือครอง	เหมือนกัน แต่ทั้งสองทิศทาง
โฟกัสแอปพลิเคชัน	ดีที่สุดสำหรับการควบคุม DC หรือ AC แบบทางเดียว	เหมาะสำหรับการควบคุม AC (ทั้งสองทิศทาง)
การจัดการพลังงาน	แรงดันไฟฟ้าสูงและความสามารถในปัจจุบันสูง	แรงดันไฟฟ้าปานกลางและการจัดการปัจจุบัน
การจัดการความร้อน	ต้องใช้อ่างล้างจานร้อน	โดยทั่วไปจะต้องใช้เครื่องระบายความร้อนเพียงครั้งเดียว
โหมดการปฏิบัติงาน	ทำงานในโหมดเดียว	รองรับการทำงานสี่โหมด
ลักษณะ V-I	ทำงานใน Quadrant หนึ่ง	ทำงานในสอง Quadrants
ความน่าเชื่อถือ	น่าเชื่อถือมากขึ้น	น่าเชื่อถือน้อยกว่า SCR

diac vs triac

คุณสมบัติ	พลัดถิ่น	TRIAC
โครงสร้าง	อุปกรณ์สองขั้ว	อุปกรณ์สามขั้ว (MT1, MT2, GATE)
วิธีการเรียก	เปิดเมื่อแรงดันไฟฟ้าเกินเกณฑ์ที่กำหนด (ไม่ ทริกเกอร์ภายนอก)	สามารถกระตุ้นได้โดยการใช้พัลส์เกต
เทอร์มินัลประตู	ไม่มีเทอร์มินัลประตู	มีเทอร์มินัลประตูสำหรับทริกเกอร์
ควบคุม	แรงดันไฟฟ้าควบคุม;การสลับที่ไม่สามารถควบคุมได้	ประตูควบคุม;อนุญาตให้สลับได้อย่างแม่นยำ
ความไวของขั้ว	การนำความร้อนแบบสองทิศทาง	การนำความร้อนแบบสองทิศทาง
การใช้งานทั่วไป	ใช้เพื่อกระตุ้น triacs ในวงจรควบคุม	ใช้สำหรับการสลับและควบคุมในวงจร AC
ตัวอย่างแอปพลิเคชัน	ส่วนหนึ่งของแสงหรี่แสงมอเตอร์ซอฟต์สตาร์ท (เป็นทริกเกอร์ สำหรับ Triac)	การควบคุมเฟส, การควบคุมความเร็วมอเตอร์, หรี่ไฟ, การสลับ AC
ฟังก์ชั่นในการจับคู่	ช่วยให้แน่ใจว่ามีการกระตุ้น triac ที่สม่ำเสมอและสม่ำเสมอ	ส่วนประกอบการสลับ/การควบคุมหลักซึ่งถูกกระตุ้นโดย Diac ใน บางวงจร

ข้อดีและข้อเสียของ triacs

ข้อดีของ triacs

1. การนำไฟฟ้าแบบสองทิศทาง

หนึ่งในข้อดีของ Triac (triode สำหรับการสลับกระแสไฟฟ้า) คือความสามารถในการดำเนินการกระแสในทั้งสองทิศทางซึ่งแตกต่างจาก SCRS มาตรฐาน (วงจรเรียงกระแสควบคุมซิลิกอน) ซึ่งอนุญาตให้มีการไหลของกระแสไฟฟ้าในทิศทางเดียวเท่านั้น TRIACS สามารถควบคุมพลังงาน AC โดยไม่จำเป็นต้องใช้ส่วนประกอบเพิ่มเติมเพื่อจัดการการไหลของกระแสย้อนกลับความสามารถแบบสองทิศทางนี้ทำให้พวกเขามีประโยชน์ในการสลับ AC

2. ประตูทริกเกอร์ด้วยสัญญาณบวกหรือลบ

TRIACs สามารถถูกกระตุ้นเข้าสู่การนำโดยใช้แรงดันไฟฟ้าบวกหรือลบกับเทอร์มินัลประตูความยืดหยุ่นนี้ช่วยให้ง่ายขึ้นในการออกแบบวงจรเนื่องจากกลไกการกระตุ้นไม่ได้ จำกัด อยู่ที่หนึ่งขั้วสิ่งนี้มีประโยชน์เมื่อออกแบบวงจรเพื่อทำงานกับรูปคลื่น AC ทั้งสองครึ่ง

3. ทำให้การออกแบบวงจรง่ายขึ้นเมื่อเทียบกับ SCR แบบคู่

เนื่องจาก triac เดียวสามารถควบคุมการไหลของกระแสในทั้งสองทิศทางจึงสามารถแทนที่ SCR สองตัวที่จัดเรียงในการต่อต้านขนานสิ่งนี้จะช่วยลดจำนวนส่วนประกอบโดยรวมซึ่งทำให้เค้าโครงของวงจรง่ายขึ้นลดความต้องการพื้นที่และลดจุดล้มเหลวที่อาจเกิดขึ้นในระบบ

4. ต้องใช้อ่างล้างจานความร้อนเพียงอันเดียวและฟิวส์หนึ่งตัว

การใช้ triac แทน SCR หนึ่งคู่ทำให้การจัดการความร้อนและการป้องกันง่ายขึ้นเนื่องจากมีส่วนประกอบการลดพลังงานเพียงชิ้นเดียวซิงค์ฮีทซิงค์เพียงครั้งเดียวก็เพียงพอแล้วในทำนองเดียวกันฟิวส์เดียวสามารถใช้เพื่อการป้องกันลดความซับซ้อนของการออกแบบและลดต้นทุน

5. ขนาดกะทัดรัดและคุ้มค่าสำหรับแอปพลิเคชันพลังงานต่ำถึงปานกลาง

TRIACs มีการใช้กันอย่างแพร่หลายในอุปกรณ์อุตสาหกรรมและอุตสาหกรรมแสงเช่นสวิตช์หรี่ไฟการควบคุมความเร็วมอเตอร์และเครื่องทำความร้อนพวกเขามีขนาดกะทัดรัดราคาไม่แพงและง่ายต่อการรวมเข้ากับวงจรทำให้เหมาะสำหรับการใช้งานที่การจัดการพลังงานสูงไม่ใช่ปัญหาหลัก

ข้อเสียของ triacs

1. ลดความน่าเชื่อถือในสภาพแวดล้อมที่มีกำลังสูงหรือสูง

TRIACs โดยทั่วไปจะมีความแข็งแกร่งน้อยกว่า SCR เมื่อใช้ในสภาพแวดล้อมที่มีพลังสูงหรือมีเสียงดังพวกเขามีความอ่อนไหวต่อการกระตุ้นเท็จมากขึ้นเนื่องจากเสียงไฟฟ้าซึ่ง จำกัด การใช้งานในการใช้งานอุตสาหกรรมหนักซึ่งเงื่อนไขดังกล่าวเป็นเรื่องปกติ

2. ไวต่อ DV/DT (อัตราการเปลี่ยนแปลงแรงดันไฟฟ้า)

TRIACs มีความไวต่อการเปลี่ยนแปลงอย่างรวดเร็วของแรงดันไฟฟ้าเรียกว่า DV/DTแรงดันไฟฟ้าที่เกิดขึ้นอย่างฉับพลันสามารถกระตุ้นอุปกรณ์เข้าสู่การนำโดยไม่ได้ตั้งใจแม้จะไม่มีสัญญาณประตูในการตอบโต้สิ่งนี้จำเป็นต้องใช้วงจร snubber เพิ่มเติมซึ่งสามารถทำให้การออกแบบมีความซับซ้อน

3. แรงดันไฟฟ้าต่ำและการจัดอันดับกระแสเมื่อเทียบกับ SCRS

ในขณะที่เหมาะสำหรับการใช้งานของผู้บริโภคและอุตสาหกรรมที่มีน้ำหนักเบาจำนวนมาก TRIACs มีความสามารถในการจัดการกระแสไฟฟ้าและแรงดันไฟฟ้าต่ำกว่า SCRสำหรับระบบที่ใช้พลังงานสูงโดยเฉพาะอย่างยิ่งการทำงานที่แรงดันไฟฟ้าสูง SCR มักจะเป็นตัวเลือกที่ต้องการ

4. ความไวของ Quadrant สามารถนำไปสู่การนำไฟฟ้าที่ไม่ได้ตั้งใจ

Triacs สามารถถูกกระตุ้นใน“ quadrants” ที่แตกต่างกันขึ้นอยู่กับขั้วของสัญญาณประตูและขั้วหลักQuadrants บางคนมีความไวมากกว่าคนอื่น ๆ และหากไม่ได้รับการพิจารณาอย่างเหมาะสมในการออกแบบสิ่งนี้สามารถนำไปสู่การนำไฟฟ้าโดยไม่ตั้งใจหรือการดำเนินงานที่ไม่น่าเชื่อถือคุณต้องพิจารณาเงื่อนไขไดรฟ์เกตอย่างรอบคอบเพื่อให้แน่ใจว่าประสิทธิภาพที่เชื่อถือได้

การประยุกต์ใช้ triacs

TRIACs เป็นส่วนประกอบอิเล็กทรอนิกส์ที่ใช้ในการควบคุมการไหลของกระแสไฟฟ้า AC (สลับกระแส)พวกเขาพบได้ในอุปกรณ์จำนวนมากที่ต้องสลับหรือปรับพลังงานนี่คือแอปพลิเคชั่นทั่วไป:

หรี่แสง

Triacs มีบทบาทสำคัญในวงจรหรี่แสงโดยการเปิดใช้งานการควบคุมเฟสของแรงดันไฟฟ้า ACโดยการควบคุมจุดในแต่ละรอบ AC ที่เปิด TRIAC จะ จำกัด ได้อย่างมีประสิทธิภาพว่าแรงดันไฟฟ้าถึงหลอดมากเท่าใดเทคนิคนี้เรียกว่าการควบคุมมุมเฟสลดพลังงานเฉลี่ยที่ส่งมอบลดแสงโดยไม่ทำให้เกิดการกะพริบTriacs มีขนาดกะทัดรัดและมีประสิทธิภาพทำให้เหมาะสำหรับการติดตั้งสวิตช์ผนังและติดตั้งไฟนอกจากนี้ Dimmers ที่ใช้ Triac ทำงานได้ดีกับโหลดต้านทานเช่นหลอดไส้อย่างไรก็ตาม Triac Dimmers สมัยใหม่ได้รับการออกแบบมาเพื่อจัดการเทคโนโลยีแสงที่ใหม่กว่ารวมถึง LED ที่สลัวได้และ CFL

ตัวควบคุมความเร็วพัดลม

ในเครื่องใช้ในครัวเรือนเช่นพัดลมเพดานพัดลมไอเสียและระบบระบายอากาศบางอย่าง TRIACs มักใช้เพื่อควบคุมความเร็วของมอเตอร์โดยการปรับมุมการนำไฟฟ้าของวัฏจักร AC TRIACS จะควบคุมปริมาณของแรงดันไฟฟ้าถึงมอเตอร์พัดลมซึ่งจะเปลี่ยนความเร็วสิ่งนี้ให้การควบคุมที่ราบรื่นและต่อเนื่องเมื่อเทียบกับระดับความเร็วคงที่ตัวควบคุมพัดลมที่ใช้ Triac มีประสิทธิภาพและเงียบกว่าวิธีการทางกลที่เก่ากว่าพวกเขายังอนุญาตให้มีการออกแบบที่กะทัดรัดมากขึ้นโดยไม่ต้องย้ายชิ้นส่วนสิ่งนี้ทำให้ TRIACS เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการควบคุมพลังงานที่ประหยัดพลังงานและมีสัญญาณรบกวนต่ำทั้งในการตั้งค่าที่อยู่อาศัยและเชิงพาณิชย์

หน่วยงานกำกับดูแลอุณหภูมิ

TRIACs มีการใช้กันอย่างแพร่หลายในเครื่องทำความร้อนไฟฟ้าเตาอบและเครื่องใช้ที่ควบคุมอุณหภูมิเพื่อจัดการระดับอุณหภูมิTriac ทำหน้าที่เป็นสวิตช์เปิดและปิดองค์ประกอบความร้อนอย่างรวดเร็วเพื่อรักษาอุณหภูมิคงที่การสลับอย่างรวดเร็วนี้มักจะถูกควบคุมโดยเทอร์โมสตัทหรือไมโครคอนโทรลเลอร์ซึ่งตรวจสอบอุณหภูมิโดยใช้เซ็นเซอร์เนื่องจาก Triacs ไม่มีชิ้นส่วนที่เคลื่อนไหวพวกเขามีความน่าเชื่อถือและทนทานมากกว่ารีเลย์เชิงกลพวกเขายังอนุญาตให้มีการควบคุมที่แม่นยำยิ่งขึ้นช่วยลดการใช้พลังงานในเตาอบครัวเครื่องทำความร้อนในห้องและหม้อต้มน้ำระบบควบคุมที่ใช้ Triac ช่วยให้ได้ประสิทธิภาพที่สอดคล้องกันและประสิทธิภาพการใช้พลังงานที่ดีขึ้น

ระบบบ้านอัจฉริยะ

ในแอพพลิเคชั่นสมาร์ทโฮม TRIACS เปิดใช้งานระบบอัตโนมัติของเครื่องใช้ไฟฟ้าแรงสูงโดยใช้สัญญาณควบคุมแรงดันไฟฟ้าต่ำตัวอย่างเช่นสวิตช์แสงอัจฉริยะหรือเทอร์โมสตัทอาจใช้ TRIAC เพื่อเปิดหรือปิดเครื่อง AC 230V ตามคำสั่งหรือเซ็นเซอร์สิ่งแวดล้อมTRIACS อนุญาตให้ไมโครคอนโทรลเลอร์และโมดูลไร้สายสามารถควบคุมอุปกรณ์เช่นไฟพัดลมและเครื่องทำความร้อนโดยไม่ต้องใช้รีเลย์ขนาดใหญ่หรือสวิตช์กายภาพสิ่งนี้นำไปสู่อุปกรณ์สมาร์ทโฮมที่มีขนาดกะทัดรัดและมีประสิทธิภาพมากขึ้นการดำเนินงานที่เงียบสงบการใช้พลังงานต่ำและความน่าเชื่อถือของ TRIACs ทำให้พวกเขาเหมาะสมสำหรับการรวมเข้ากับระบบสมาร์ทโฮมที่ควบคุมโดยแอพหรือผู้ช่วยเสียง

ระบบอัตโนมัติอุตสาหกรรม

ในสภาพแวดล้อมอุตสาหกรรม TRIACs มีความสำคัญสำหรับการควบคุมเครื่องจักรและระบบขับเคลื่อนด้วยมอเตอร์พวกเขาใช้เพื่อควบคุมแหล่งจ่ายไฟให้กับมอเตอร์ไฟฟ้าปั๊มและคอมเพรสเซอร์โดยการปรับมุมเฟสของแรงดันไฟฟ้า ACสิ่งนี้ช่วยในการจัดการความเร็วแรงบิดและประสิทธิภาพการใช้พลังงานโดยรวมTRIACs ยังใช้ในรีเลย์โซลิดสเตตเพื่อสลับโหลดหนักโดยไม่ต้องสึกหรอเชิงกลทำให้พวกเขาเชื่อถือได้มากขึ้นสำหรับการดำเนินงานอุตสาหกรรมอย่างต่อเนื่องแอพพลิเคชั่นเหล่านี้ได้รับประโยชน์จากความสามารถในการสลับอย่างรวดเร็วของ Triacs ความต้องการการบำรุงรักษาต่ำและการออกแบบขนาดกะทัดรัดในการผลิตและการประมวลผลโรงงาน TRIACs มีส่วนช่วยในการทำงานอัตโนมัติลดต้นทุนและปรับปรุงการควบคุมระบบไฟฟ้าที่ซับซ้อน

รุ่น TRIAC ยอดนิยม

TRIAC สองรุ่นที่ใช้กันอย่างแพร่หลายคือ BT136 และ BT139BT136 เหมาะสำหรับการใช้งานพลังงานต่ำถึงปานกลางจัดการได้มากถึง 4 แอมป์และมักใช้ในอุปกรณ์ครัวเรือนเช่นหรี่แสงตัวจับเวลาและตัวควบคุมพลังงานต่ำในทางกลับกัน BT139 รองรับการโหลดกระแสไฟฟ้าที่สูงขึ้นถึง 16 แอมป์และเหมาะกว่าสำหรับการใช้งานในอุตสาหกรรมหรือที่หนักกว่าในประเทศทั้งสองรุ่นจะถูกจับคู่กับไมโครคอนโทรลเลอร์หรือ optoisolators เพื่อเปิดใช้งานการสลับและการแยกที่แม่นยำจากวงจรควบคุม

บทสรุป

TRIACs เป็นเครื่องมือขนาดเล็ก แต่ทรงพลังที่ช่วยควบคุมกระแสไฟฟ้า AC ในอุปกรณ์ทุกวันพวกเขายอดเยี่ยมสำหรับการเปิดและปิดสิ่งต่าง ๆ หรือเปลี่ยนพลังงานที่ได้รับมากแค่ไหนเช่นการหรี่แสงหรือทำให้พัดลมช้าลงเนื่องจากพวกเขาทำงานทั้งสองทิศทางพวกเขาจึงประหยัดพื้นที่และลดจำนวนชิ้นส่วนที่จำเป็นในวงจรTriacs พบได้ในบ้านและโรงงานและมักถูกควบคุมโดยคอมพิวเตอร์ขนาดเล็กเช่นไมโครคอนโทรลเลอร์คู่มือนี้ได้อธิบายว่า triacs ทำงานอย่างไรสิ่งที่พวกเขาทำมาวิธีการใช้และสถานที่ที่พวกเขามีประโยชน์มากที่สุดด้วยความรู้นี้คุณจะพร้อมที่จะเลือกและใช้ Triac ที่เหมาะสมสำหรับโครงการหรือผลิตภัณฑ์ของคุณเอง
