คำแนะนำที่สมบูรณ์เกี่ยวกับไมโครคอนโทรลเลอร์ ATMEGA328P: คุณสมบัติสถาปัตยกรรม pinout และแอปพลิเคชัน

คู่มือนี้อธิบายทุกสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับไมโครคอนโทรลเลอร์ ATMEGA328P ซึ่งเป็นชิปขนาดเล็ก แต่ทรงพลังที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์จำนวนมากคุณจะได้เรียนรู้ว่ามันทำงานอย่างไรการทำงานวิธีการเชื่อมต่อและที่ใช้ไม่ว่าคุณจะทำโครงการโรงเรียนสร้างหุ่นยนต์หรือใช้บอร์ด Arduino คู่มือนี้จะช่วยให้คุณเข้าใจว่าทำไม Atmega328p จึงเป็นตัวเลือกยอดนิยมในอิเล็กทรอนิกส์

แคตตาล็อก

ภาพรวมของไมโครคอนโทรลเลอร์ ATMEGA328P

ที่ Atmega328pผลิตโดย Microchip Technology เป็นไมโครคอนโทรลเลอร์ 8 บิตจากตระกูล AVRเป็นที่รู้จักกันดีในเรื่องการปรับสมดุลความเร็วและประสิทธิภาพการใช้พลังงานโดยเฉพาะอย่างยิ่งในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่มันทำงานบนสถาปัตยกรรม RISC (ลดชุดคำสั่ง) และสร้างขึ้นโดยใช้เทคโนโลยี CMOS ซึ่งช่วยลดการใช้พลังงานในขณะที่ยังคงสนับสนุนการประมวลผลอย่างรวดเร็วคำแนะนำส่วนใหญ่เสร็จสมบูรณ์ในรอบนาฬิกาเพียงครั้งเดียวทำให้ชิปสามารถส่งมอบได้สูงสุด 1 MIPS ต่อ MHzประสิทธิภาพนี้เป็นเหตุผลสำคัญที่ ATMEGA328P มักจะใช้ในระบบพลังงานต่ำที่ยังต้องการประสิทธิภาพที่เชื่อถือได้

ด้วยคุณสมบัติเช่นการแปลงแบบอะนาล็อกเป็นดิจิตอลการสื่อสารแบบอนุกรม (USART, SPI, I²C) และการสนับสนุนขัดจังหวะชิปเหมาะกับทุกสิ่งตั้งแต่อุปกรณ์ง่าย ๆ ไปจนถึงตัวควบคุมอุตสาหกรรมที่ซับซ้อนมากขึ้นมันทำงานที่สูงสุด 20 MHz และทำงานภายในช่วงแรงดันไฟฟ้า 1.8V ถึง 5.5V ทำให้มีความยืดหยุ่นในการตั้งค่าฮาร์ดแวร์จำนวนมากหน่วยความจำประกอบด้วยแฟลช 32 kb, Eeprom 1 kb และ SRAM 2 kb, เพียงพอที่จะจัดการอัลกอริทึมและข้อมูลที่ซับซ้อนนอกจากนี้ยังมีอุปกรณ์ต่อพ่วงในตัวเช่นตัวจับเวลาตัวจับเวลานาฬิกาจับเวลาและเคาน์เตอร์ซึ่งปรับปรุงความน่าเชื่อถือของระบบหนึ่งในการใช้งานที่เป็นที่รู้จักมากที่สุดคือบนบอร์ด Arduino Unoความสามารถในการปรับขนาดจากต้นแบบไปจนถึงผลิตภัณฑ์ขั้นสุดท้ายทำให้เป็นรากฐานที่มั่นคงสำหรับแอพพลิเคชั่นที่มีความหลากหลาย

คุณสมบัติและประสิทธิภาพของ ATMEGA328P

ATMEGA328P ถูกสร้างขึ้นบนสถาปัตยกรรมชุดคำสั่งที่ลดลงขนาดกะทัดรัด แต่ทรงพลัง (RISC) ซึ่งรองรับ 131 คำแนะนำที่แตกต่างกันคำแนะนำเหล่านี้ส่วนใหญ่ดำเนินการในรอบนาฬิกาเดียวทำให้ไมโครคอนโทรลเลอร์สามารถบรรลุระดับประสิทธิภาพสูงสุด 16 ล้านคำสั่งต่อวินาที (MIPS) เมื่อทำงานด้วยความเร็วนาฬิกา 16 MHzประสิทธิภาพสูงนี้ทำให้ ATMEGA328P เหมาะสมสำหรับแอปพลิเคชันที่จำเป็นต้องใช้ความเร็วในการประมวลผลและการใช้พลังงานต่ำหัวใจหลักของความสามารถในการประมวลผลคือการลงทะเบียน 8 บิตทั่วไป 32 ครั้งซึ่งเชื่อมต่อโดยตรงกับหน่วยเลขคณิต (ALU) ช่วยให้การจัดการข้อมูลที่รวดเร็วและยืดหยุ่นมากขึ้นATMEGA328P ประกอบด้วยตัวคูณฮาร์ดแวร์สองรอบปรับปรุงประสิทธิภาพสำหรับการดำเนินการทางคณิตศาสตร์สำหรับแอปพลิเคชันที่เกี่ยวข้องกับการประมวลผลสัญญาณระบบควบคุมและการจัดการข้อมูลเซ็นเซอร์ไมโครคอนโทรลเลอร์ทำงานในโหมดคงที่ช่วยให้สามารถรักษาประสิทธิภาพที่มั่นคงในสภาพการทำงานที่หลากหลายรวมถึงระดับกิจกรรมของระบบที่แตกต่างกันความเสถียรนี้มีค่าในระบบฝังตัวซึ่งสถานะพลังงานและภาระงานสามารถผันผวนได้แบบไดนามิก

สถาปัตยกรรมหน่วยความจำของ ATMEGA328P ได้รับการออกแบบมาเพื่อรองรับการจัดเก็บรหัสและการจัดการข้อมูลรันไทม์อย่างมีประสิทธิภาพมันมีหน่วยความจำแฟลชที่ตั้งโปรแกรมได้ในระบบ 32 KB ซึ่งช่วยให้สามารถเขียนโปรแกรมด้วยตนเองผ่านทาง bootloader ออนบอร์ดและรองรับวัฏจักรการเขียนสูงสุด 10,000 รอบคุณลักษณะนี้ช่วยให้การอัปเดตเฟิร์มแวร์ดำเนินการโดยตรงบนอุปกรณ์โดยไม่จำเป็นต้องกำจัดทางกายภาพหรือเครื่องมือการเขียนโปรแกรมภายนอกไมโครคอนโทรลเลอร์ให้ EEPROM 1 KB ซึ่งมีวัฏจักรการเขียน/ลบมากถึง 100,000 รอบทำให้เหมาะสำหรับการจัดเก็บข้อมูลการกำหนดค่าที่ไม่ลบเลือนหรือการตั้งค่าที่ผู้ใช้กำหนดซึ่งจำเป็นต้องคงอยู่ระหว่างวงจรพลังงานการเสริมนี้คือ 2 kb ของ SRAM ซึ่งจัดการข้อมูลชั่วคราวเช่นตัวแปรสแต็คและบัฟเฟอร์ในระหว่างการประมวลผล

เพื่อให้แน่ใจว่าการพัฒนาที่ปลอดภัยและยืดหยุ่น ATMEGA328P ได้รวมคุณสมบัติด้านความปลอดภัยที่เป็นประโยชน์หลายประการเหล่านี้รวมถึงส่วนการบูตที่ถูกล็อคเพื่อป้องกันการปรับเปลี่ยนรหัสที่ไม่ได้รับอนุญาตความสามารถในการอ่าน-write ในหน่วยความจำแฟลชสำหรับการอัปเดตเฟิร์มแวร์ที่มีประสิทธิภาพและ bootloader บนชิปที่ช่วยให้การติดตั้งเฟิร์มแวร์หรือการอัพเกรดผ่านอินเทอร์เฟซแบบอนุกรมมาตรฐานไม่จำเป็นสำหรับโปรแกรมเมอร์ภายนอกพิเศษสำหรับงานเวลาและการกำหนดเวลาที่แม่นยำไมโครคอนโทรลเลอร์มีระบบที่แข็งแกร่งของตัวจับเวลาฮาร์ดแวร์: ตัวจับเวลา 8 บิตสองตัวและตัวจับเวลา 16 บิตหนึ่งตัวแต่ละตัวพร้อมกับคุณสมบัติการเปรียบเทียบและการจับภาพตัวจับเวลาเหล่านี้มีความสำคัญสำหรับการสร้างสัญญาณการปรับความกว้างพัลส์ที่แม่นยำ (PWM) การดำเนินการตามเวลาเหตุการณ์และการจัดการงานตามกำหนดเวลาความสามารถดังกล่าวมีค่าในแอพพลิเคชั่นเช่นการควบคุมมอเตอร์การสร้างสัญญาณและโปรโตคอลการสื่อสาร

การกำหนดค่าพินไมโครคอนโทรลเลอร์ ATMEGA328P

ไมโครคอนโทรลเลอร์ ATMEGA328P มีให้เลือกสองแบบในการกำหนดค่าพินหลักสองแบบซึ่งแตกต่างกันไปตามประเภทแพ็คเกจการกำหนดค่าเหล่านี้รวมถึงไฟล์ TQFP (แพ็คเกจแบนสี่เหลี่ยมบาง ๆ ) และ MLF (กรอบตะกั่วไมโคร) หรือที่รู้จักกันในชื่อ QFN (Quad Flat No-lead) ซึ่งทั้งสองอย่างนี้มีคุณสมบัติ 32 พิน-ทั้งสองรุ่นใช้เลย์เอาต์ 32 พิน แต่มีความแตกต่างทางร่างกายในรูปแบบฟังก์ชั่นภายในของพินยังคงสอดคล้องกันในแพ็คเกจเหล่านี้โดยมีการกำหนดสัญญาณและหมายเลขที่เหมือนกัน

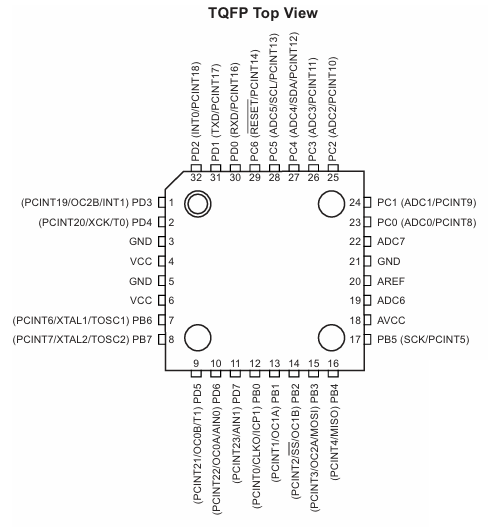

รูปที่ 2. Atmega328p TQFP Pinout

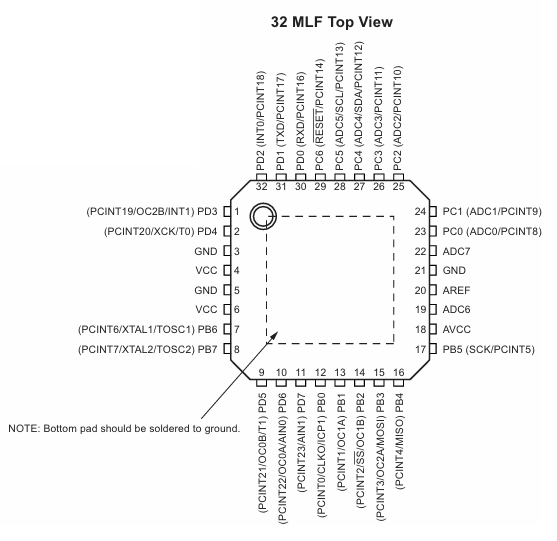

รูปที่ 3 Atmega328p MLF Pinout

คำอธิบายพิน

VCC

จัดหาพลังงานดิจิตอลให้กับชิป

gnd

เชื่อมต่อกับพื้นดิน

พอร์ต B (PB7: 0) - XTAL1, XTAL2, TOSC1, TOSC2

พอร์ต B เป็นพอร์ตอินพุต/เอาต์พุต 8 บิตที่มีตัวต้านทานแบบดึงขึ้นภายใน (เปิดใช้งานเป็นรายบุคคลต่อพิน)มันสามารถทั้งแหล่งที่มาและจมกระแสที่มีความแข็งแรงของไดรฟ์ที่สมดุลเมื่อใช้เป็นอินพุตและดึงต่ำภายนอกแหล่งพอร์ตจะเป็นกระแสไฟฟ้าหากเปิดใช้งานการดึงขึ้นในระหว่างการรีเซ็ตพินพอร์ต B เข้าสู่โหมดความต้านทานสูง (สามรัฐ) โดยไม่คำนึงถึงสถานะนาฬิกาอาจใช้ PB6 และ PB7 สำหรับฟังก์ชั่นออสซิลเลเตอร์ตามการตั้งค่าฟิวส์นาฬิกาเมื่อใช้ RC oscillator ภายในและเปิดใช้งานตัวจับเวลาแบบอะซิงโครนัส/counter2 (ผ่านบิต AS2), PB6 และ PB7 ทำหน้าที่เป็น TOSC1 และ TOSC2

พอร์ต C (PC5: 0)

พอร์ต C เป็นพอร์ต I/O แบบสองทิศทาง 7 บิตที่มีการดึงภายใน (เลือกต่อพิน)พินมีลักษณะขับเคลื่อนที่แข็งแกร่งและสมดุลหากมีการดึงพินต่ำจากภายนอกและเปิดใช้งานการดึงขึ้นมันจะเป็นแหล่งกระแสไฟฟ้าในระหว่างการรีเซ็ตพินเข้าสู่โหมดสามรัฐ

PC6 / รีเซ็ต

PC6 ทำหน้าที่เป็นพินอินพุตทั่วไปหรือพินรีเซ็ตหากฟิวส์ RSTDISBL ไม่ได้ถูกตั้งโปรแกรม PC6 จะทำหน้าที่เป็นอินพุตรีเซ็ตสัญญาณต่ำยาวนานกว่าระยะเวลาขั้นต่ำที่กำหนดจะทำให้เกิดการรีเซ็ต (แม้จะไม่มีนาฬิกาทำงาน)หากมีการตั้งโปรแกรมฟิวส์ PIN จะใช้เป็นอินพุตปกติ

พอร์ต D (PD7: 0)

พอร์ต D เป็นพอร์ตสองทิศทาง 8 บิตพร้อมด้วยตัวต้านทานแบบดึงขึ้นที่เลือกได้และความแข็งแรงของเอาต์พุตที่สมดุลเช่นเดียวกับพอร์ตอื่น ๆ มันเป็นแหล่งกำเนิดกระแสเมื่อดึงต่ำจากภายนอก (หากเปิดใช้งาน pull-ups) และเข้าสู่โหมด Tri-State ระหว่างการรีเซ็ต

AVCC

AVCC ให้พลังแก่ตัวแปลงแบบอะนาล็อกเป็นดิจิตอล (ADC), PC3: 0 และ ADC ช่อง 6 และ 7 มันควรเชื่อมต่อกับ VCC แม้ว่าจะไม่ได้ใช้ ADC ก็ตามเมื่อใช้ ADC ให้เชื่อมต่อ AVCC กับ VCC ผ่านตัวกรอง Low-Passโปรดทราบว่าพิน PC6 - PC4 ยังคงใช้ Digital VCC

aref

นี่คืออินพุตแรงดันไฟฟ้าอ้างอิงแบบอะนาล็อกสำหรับ ADC

ADC7: 6 (แพ็คเกจ TQFP และ QFN/MLF เท่านั้น)

ในแพ็คเกจแพ็คเกจ TQFP และ QFN/MLF พินเหล่านี้ทำหน้าที่เป็นอินพุตอะนาล็อกสำหรับ ADCพวกเขาใช้พลังงานผ่านการจ่ายแรงดันไฟฟ้าแบบอะนาล็อกและฟังก์ชั่นเป็นช่อง ADC ความละเอียด 10 บิต

ลักษณะไฟฟ้าของไมโครคอนโทรลเลอร์ ATMEGA328P

พารามิเตอร์	นาที.	ประเภท	สูงสุด	หน่วย
อุณหภูมิการทำงาน	–55		125	° C
อุณหภูมิการจัดเก็บ	–65		150	° C
แรงดันไฟฟ้าบนพินใด ๆ ยกเว้นรีเซ็ตเมื่อเทียบกับพื้นดิน	–0.5		VCC + 0.5	V
แรงดันไฟฟ้าในการรีเซ็ตเมื่อเทียบกับพื้นดิน	–0.5		+13.0	V
แรงดันไฟฟ้าสูงสุด		6.0		V
DC ปัจจุบันต่อ I/O PIN		40.0		MA
DC ปัจจุบัน VCC และ GND PINS		200.0		MA
กระแสการฉีดที่ vcc = 0v			± 5.0	MA
กระแสการฉีดที่ VCC = 5V			± 1.0	MA

สถาปัตยกรรม ATMEGA328P และบล็อกภายใน

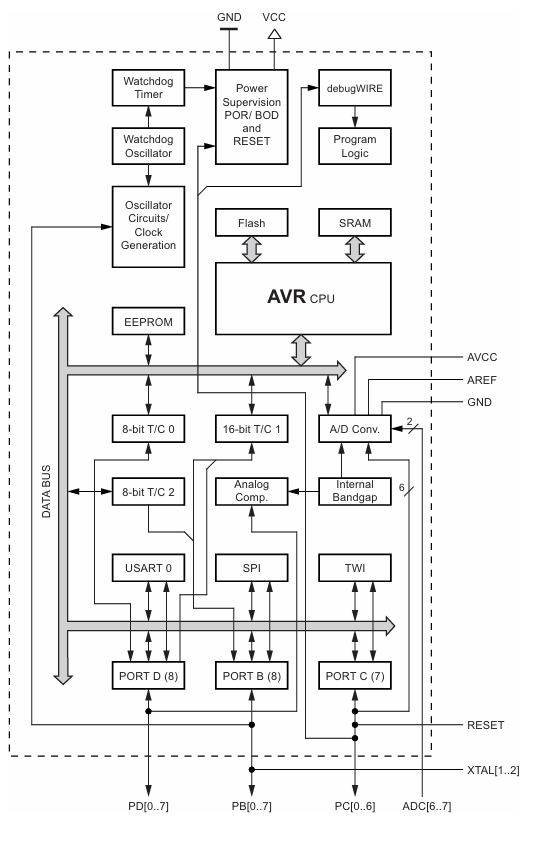

รูปที่ 4. สถาปัตยกรรม ATMEGA328P และบล็อกภายใน

หัวใจของ Atmega328p เป็น AVR CPU COREซึ่งเชื่อมต่อการลงทะเบียนวัตถุประสงค์ทั่วไป 32 รายการโดยตรงกับ หน่วยตรรกะเลขคณิต (อลู)สถาปัตยกรรมนี้ช่วยให้สามารถเข้าถึงการลงทะเบียนสองครั้งภายในรอบนาฬิกาเดียวปรับปรุงความเร็วในการดำเนินการและประสิทธิภาพโดยรวมของไมโครคอนโทรลเลอร์CPU ตั้งอยู่ใจกลางระบบและเชื่อมต่อกับบล็อกหน่วยความจำต่างๆและโมดูลอุปกรณ์ต่อพ่วงผ่านบัสข้อมูลภายในดังแสดงในแผนภาพระบบหน่วยความจำมีสามประเภทหลักหน่วยความจำแฟลชที่มีความจุ 32 kb จัดเก็บเฟิร์มแวร์และรองรับการตั้งโปรแกรมตนเองสำหรับการอัปเดตในสนาม Eepromขนาดที่ 1 kb เก็บข้อมูลไว้แม้ว่าพลังงานจะหายไปทำให้เหมาะสำหรับการจัดเก็บการกำหนดค่าถาวรSRAM ซึ่งมีพื้นที่ 2 kb ทำหน้าที่เป็นหน่วยความจำการทำงานชั่วคราวของ MCU ทำให้การประมวลผลข้อมูลระหว่างการดำเนินการที่ใช้งานอยู่หน่วยความจำทั้งสามประเภทถูกแมปเข้ากับบัสข้อมูลภายในของระบบทำให้มั่นใจได้ว่าการเข้าถึงและการสื่อสารอย่างรวดเร็วด้วย CPU

ATMEGA328P รวมอุปกรณ์ต่อพ่วงหลายแบบที่ขยายการทำงานมันมีตัวจับเวลา 8 บิตสองตัว (T/C0 และ T/C2) และตัวจับเวลา 16 บิตหนึ่งตัว (T/C1) ซึ่งใช้สำหรับการจับเวลาที่แม่นยำการปรับความกว้างพัลส์ (PWM) และการนับเหตุการณ์ตัวแปลงแบบอะนาล็อกเป็นดิจิตอล (ADC) จัดเตรียมช่องสัญญาณอินพุตแปดช่องและความละเอียด 10 บิตโดยเสนอการสุ่มตัวอย่างสัญญาณอะนาล็อกที่แม่นยำจากเซ็นเซอร์หรืออินพุตภายนอกการอ้างอิง bandgap ภายในและตัวเปรียบเทียบแบบอะนาล็อกรองรับการอ้างอิงแรงดันไฟฟ้าที่เสถียรและการเปรียบเทียบสัญญาณอะนาล็อกความสามารถในการสื่อสารมีความแข็งแกร่งด้วย สาม สำคัญ การเชื่อมต่อ- USART สำหรับการสื่อสารแบบอนุกรม SPI สำหรับการแลกเปลี่ยนข้อมูลแบบซิงโครนัสความเร็วสูงและ Twi (เรียกอีกอย่างว่าI²C) สำหรับการเชื่อมต่อกับอุปกรณ์ต่อพ่วงภายนอกผ่านสายไฟสองสายโมดูลเหล่านี้เชื่อมต่ออย่างใกล้ชิดกับพอร์ต I/O (พอร์ต B และพอร์ต C) ให้ความยืดหยุ่นในการออกแบบระบบแผนภาพบล็อกแสดงให้เห็นถึงการเชื่อมต่อระหว่างกันอย่างชัดเจนโดยแสดงให้เห็นว่าข้อมูลไหลระหว่างอุปกรณ์ต่อพ่วงและแกน AVR

เพื่อให้แน่ใจว่าระบบเสถียรภาพจะมีการจับเวลานาฬิกาจับเวลาโดยใช้งานกับออสซิลเลเตอร์ของตัวเองเพื่อรีเซ็ตไมโครคอนโทรลเลอร์หากซอฟต์แวร์ไม่ตอบสนองสิ่งนี้มีความสำคัญในระบบฝังตัวที่ต้องทำงานโดยไม่มีใครดูแลเป็นเวลานานระบบขัดจังหวะช่วยเพิ่มการตอบสนองโดยอนุญาตให้เกิดปฏิกิริยาทันทีต่อเหตุการณ์ภายในทั้งสอง (เช่นตัวจับเวลาล้นหรือการแปลง ADC) และอินพุตภายนอก (เช่นการเปลี่ยนแปลง PIN)การจัดการพลังงานเป็นอีกความแข็งแกร่งที่สำคัญของ ATMEGA328Pไมโครคอนโทรลเลอร์รองรับโหมดสลีปหลายโหมดที่ลดการใช้พลังงานโดยปิดการใช้งานโมดูลที่ไม่ได้ใช้ในขณะที่ยังคงสถานะระบบที่จำเป็นคุณสมบัติเช่น รีเซ็ตพลังงาน (POR) และ การตรวจจับสีน้ำตาลออก (BOD) ช่วยรักษาการดำเนินการที่เชื่อถือได้ในระหว่างการเริ่มต้นและภายใต้สภาวะแรงดันไฟฟ้าที่ผันผวนการสร้างนาฬิกาได้รับการจัดการผ่านออสซิลเลเตอร์ภายในหรือผลึกภายนอกที่เชื่อมต่อผ่านหมุด xtal ให้ความยืดหยุ่นในการปรับสมดุลประสิทธิภาพด้วยประสิทธิภาพการใช้พลังงานATMEGA328P เป็นไมโครคอนโทรลเลอร์ที่ครบวงจรพร้อมสถาปัตยกรรมภายในที่มีความคล่องตัวซึ่งรวมการจัดการหน่วยความจำที่มีประสิทธิภาพการสนับสนุนอุปกรณ์ต่อพ่วงที่หลากหลายและคุณสมบัติการประหยัดพลังงานขั้นสูง

เปรียบเทียบกับไมโครคอนโทรลเลอร์ AVR อื่น ๆ

อุปกรณ์	แฟลช	Eeprom	ราม	ขนาดเวกเตอร์ขัดจังหวะ
Atmega328p	32 kb	1 kb	2 kb	2 คำสั่ง/เวกเตอร์
Atmega48a	4 kb	256 b	512 b	1 คำแนะนำคำ/เวกเตอร์
Atmega48pa	4 kb	256 b	512 b	1 คำแนะนำคำ/เวกเตอร์
Atmega88a	8 KB	512 b	1 kb	1 คำแนะนำคำ/เวกเตอร์
atmega88pa	8 KB	512 b	1 kb	1 คำแนะนำคำ/เวกเตอร์
Atmega168a	16 kb	512 b	1 kb	2 คำสั่ง/เวกเตอร์
Atmega168pa	16 kb	512 b	1 kb	2 คำสั่ง/เวกเตอร์
Atmega328	32 kb	1 kb	2 kb	2 คำสั่ง/เวกเตอร์

แอปพลิเคชันไมโครคอนโทรลเลอร์ ATMEGA328P

ระบบควบคุมอุปกรณ์อุตสาหกรรม

ATMEGA328P เป็นตัวเลือกยอดนิยมในโรงงานและสภาพแวดล้อมอุตสาหกรรมอื่น ๆ ที่ต้องมีการควบคุมเครื่องจักรโดยอัตโนมัติมันทำงานเหมือนสมองขนาดเล็กที่ช่วยให้เครื่องจักรทำตามคำแนะนำเฉพาะตัวอย่างเช่นสามารถอ่านข้อมูลจากเซ็นเซอร์เช่นเซ็นเซอร์อุณหภูมิหรือเครื่องตรวจจับการเคลื่อนไหวจากนั้นทำการตัดสินใจเช่นการเปิดมอเตอร์หรือเปิดวาล์วเนื่องจากชิปสามารถจัดการการเชื่อมต่ออินพุตและเอาต์พุตจำนวนมากจึงสามารถควบคุมหลายส่วนของระบบในครั้งเดียวนอกจากนี้ยังทำงานได้ดีกับตัวจับเวลาดังนั้นการกระทำสามารถเกิดขึ้นได้ในเวลาที่เหมาะสมนี่เป็นสิ่งสำคัญในสถานที่เช่นสายการประกอบที่เครื่องจักรจำเป็นต้องย้ายและหยุดอย่างแม่นยำนอกจากนี้ยังแข็งแกร่งพอที่จะทำงานในสถานที่ที่อาจมีสัญญาณรบกวนไฟฟ้าหรือความร้อนจำนวนมากซึ่งเป็นเรื่องธรรมดาในการตั้งค่าอุตสาหกรรม

หน่วยควบคุมมอเตอร์

Atmega328p นั้นยอดเยี่ยมในการควบคุมมอเตอร์ซึ่งใช้ในเครื่องจักรและอุปกรณ์ที่ทันสมัยมากมายไม่ว่าจะเป็นการหมุนล้อของหุ่นยนต์ขยับแขนของเสียงพึมพำหรือเปิดสายพานลำเลียงชิปนี้สามารถทำงานได้มันสามารถควบคุมได้ว่ามอเตอร์หมุนเร็วแค่ไหนทิศทางที่หมุนและแม้แต่หยุดมันอย่างราบรื่นสิ่งนี้เป็นไปได้เพราะชิปมีสิ่งที่เรียกว่าการปรับความกว้างพัลส์คิดว่ามันเหมือนกับการเปลี่ยนแสงหรี่แสงขึ้นและลงอย่างรวดเร็วเพื่อเปลี่ยนความสว่างATMEGA328P ใช้ความคิดที่คล้ายกันเพื่อควบคุมว่าพลังงานไปยังมอเตอร์มากแค่ไหนสิ่งนี้ช่วยให้การเปลี่ยนแปลงความเร็วราบรื่นและควบคุมการเคลื่อนไหวได้ดีขึ้นเป็นเหตุผลสำคัญว่าทำไมชิปนี้จึงเป็นเรื่องธรรมดาในโครงการหุ่นยนต์และเครื่องจักรอัตโนมัติ

การควบคุมพลังงานและสวิตช์โหมดจ่ายไฟ (SMPS)

ATMEGA328P ยังใช้ในการควบคุมพลังงานไฟฟ้าภายในอุปกรณ์ในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยสิ่งสำคัญคือการจัดการพลังงานอย่างระมัดระวังโดยเฉพาะในอุปกรณ์ที่ใช้แบตเตอรี่หรือจำเป็นต้องประหยัดพลังงานชิปสามารถตรวจสอบแรงดันไฟฟ้าและกระแสไฟฟ้าโดยใช้เซ็นเซอร์จากนั้นปรับจำนวนพลังงานที่ส่งมอบตัวอย่างหนึ่งคือใน Switch Mode Power Supplies (SMPS) ซึ่งเป็นวงจรพิเศษที่เปลี่ยนกระแสไฟฟ้าจากรูปแบบหนึ่งไปอีกรูปแบบหนึ่งในขณะที่ประหยัดพลังงานATMEGA328P ช่วยควบคุมเมื่อเปิดและปิดไฟทำให้กระบวนการทั้งหมดมีประสิทธิภาพมากขึ้นนอกจากนี้ยังสามารถตรวจสอบปัญหาเช่นความร้อนสูงเกินไปหรือพุ่งพรวดและปิดสิ่งต่าง ๆ หากจำเป็นเพื่อป้องกันความเสียหายสิ่งนี้ทำให้เป็นตัวเลือกที่ชาญฉลาดสำหรับงานที่เกี่ยวข้องกับพลังงานในเครื่องชาร์จไดรเวอร์ LED และอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่

การอ่านสัญญาณและการประมวลผลข้อมูล (สัญญาณอะนาล็อก/ดิจิตอล)

ทักษะที่เป็นประโยชน์อีกประการหนึ่งของ ATMEGA328P คือการอ่านและการประมวลผลสัญญาณจากโลกภายนอกเซ็นเซอร์จำนวนมากเช่นเซ็นเซอร์อุณหภูมิเซ็นเซอร์แสงและเซ็นเซอร์ความดันส่งสัญญาณเป็นแรงดันไฟฟ้าสิ่งเหล่านี้เรียกว่าสัญญาณอะนาล็อกชิปสามารถอ่านสิ่งเหล่านี้ผ่าน ADC ในตัว (ตัวแปลงแบบอะนาล็อกเป็นดิจิตอล) ซึ่งเปลี่ยนสัญญาณเหล่านั้นให้เป็นค่าดิจิตอลที่ไมโครคอนโทรลเลอร์สามารถเข้าใจได้หลังจากอ่านสัญญาณ ATMEGA328P สามารถทำการประมวลผลได้อย่างง่ายตัวอย่างเช่นหากอุณหภูมิสูงเกินไปมันอาจเปิดพัดลมหรือถ้าเซ็นเซอร์แสงตรวจพบว่ามันมืดลงก็สามารถเปิดไฟ LED ได้สิ่งนี้ทำให้ชิปสมบูรณ์แบบสำหรับอุปกรณ์เช่นสถานีอากาศระบบระบบอัตโนมัติในบ้านและอุปกรณ์อัจฉริยะที่จำเป็นต้องตอบสนองต่อการเปลี่ยนแปลงในสภาพแวดล้อม

การจัดการและการจัดการส่วนต่อประสาน

อุปกรณ์จำนวนมากต้องการวิธีการให้ผู้คนเห็นข้อมูลหรือให้คำแนะนำAtmega328p สามารถจัดการทั้งสองอย่างมันสามารถแสดงข้อมูลบนหน้าจอขนาดเล็กเช่น LCD ตัวอักษรจอแสดงผล LED หรือแม้กระทั่งแผง OLED ขนาดเล็กในขณะเดียวกันก็สามารถอ่านสิ่งที่ผู้ใช้ทำกดปุ่มหมุนลูกบิดหรือแตะแผงสัมผัสความสามารถในการ“ พูดคุย” กับทั้งผู้ใช้และเครื่องทำให้ดีสำหรับการสร้างแผงควบคุมและอินเทอร์เฟซที่เรียบง่ายตัวอย่างเช่นในเทอร์โมสตัทดิจิตอล ATMEGA328P สามารถแสดงอุณหภูมิปัจจุบันและให้ผู้ใช้เปลี่ยนการตั้งค่านอกจากนี้ยังสามารถส่งเสียงบี๊บหรือกระพริบเพื่อให้ข้อเสนอแนะเนื่องจากรองรับโปรโตคอลการสื่อสารเช่นI²C, SPI และ UART จึงสามารถเชื่อมต่อกับชิปอื่น ๆ และแสดงได้อย่างง่ายดาย

การพัฒนาผลิตภัณฑ์ในเชิงพาณิชย์

เนื่องจากมีราคาไม่แพงเชื่อถือได้และไม่ได้ใช้พลังงานมาก Atmega328p จึงใช้ในผลิตภัณฑ์เชิงพาณิชย์จำนวนมากมันเหมาะสำหรับอุปกรณ์ทุกประเภทตั้งแต่อุปกรณ์ขนาดเล็กในบ้านของคุณไปจนถึงเครื่องมือที่ใช้ในโรงงานมันสามารถจัดการงานการควบคุมขั้นพื้นฐานโดยไม่ต้องใช้ชิ้นส่วนที่ซับซ้อนเป็นพิเศษซึ่งช่วยให้ต้นทุนต่ำหลายคนชอบชิปเพราะมีขนาดเล็กและทำงานได้ดีในระบบที่เรียบง่ายตัวอย่างเช่นสวิตช์แสงอัจฉริยะหรือตัวจับเวลาดิจิตอลอาจมีภายใน Atmega328pนอกจากนี้ยังมีประโยชน์ในผลิตภัณฑ์ที่ทำงานบนแบตเตอรี่เพราะสามารถเข้าสู่โหมดสลีปเพื่อประหยัดพลังงานสิ่งนี้ทำให้เป็นตัวเลือกที่แข็งแกร่งสำหรับทุกสิ่งตั้งแต่อุปกรณ์สมาร์ทโฮมไปจนถึงอุปกรณ์สวมใส่ไปจนถึงเครื่องมือวัด

ชิปหลักใน Arduino Uno

หากคุณเคยใช้บอร์ด Arduino UNO คุณได้ทำงานกับ ATMEGA328P แล้วมันเป็นชิปหลักที่เรียกใช้โปรแกรมทั้งหมดที่คุณอัปโหลดArduino ทำให้ชิปนี้เป็นที่นิยมอย่างมากโดยการสร้างวิธีง่ายๆในการเขียนและอัปโหลดรหัสโดยใช้ Arduino IDE (สภาพแวดล้อมการเข้ารหัสที่เป็นมิตรกับผู้เริ่มต้น)ATMEGA328P มีพลังมากพอที่จะจัดการโครงการ แต่ง่ายพอที่ผู้มาใหม่จะเข้าใจนอกจากนี้ยังมีห้องสมุดฟรีและตัวอย่างออนไลน์หลายพันรายการซึ่งทำให้การใช้ชิปนี้ง่ายขึ้นเพื่อควบคุมมอเตอร์อ่านเซ็นเซอร์ไฟ LED และอื่น ๆการใช้งานอย่างกว้างขวางในการศึกษาและการสร้างต้นแบบเป็นหนึ่งในเหตุผลที่ได้กลายเป็นไมโครคอนโทรลเลอร์ที่สำคัญ

แพ็คเกจไมโครคอนโทรลเลอร์ ATMEGA328P

ไมโครคอนโทรลเลอร์ ATMEGA328P มีให้เลือกสองประเภทที่แตกต่างกันซึ่งให้ความยืดหยุ่นสำหรับข้อกำหนดการออกแบบที่หลากหลาย

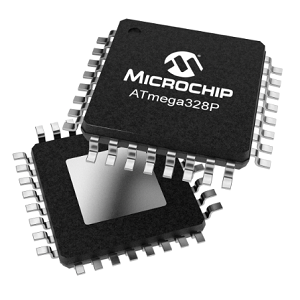

รูปที่ 5. ATMEGA328P TQFP แพ็คเกจ

ที่ แพ็คเกจ MA ของไมโครคอนโทรลเลอร์ ATMEGA328P หมายถึงแพ็คเกจ Quad Flat 32 ชั้น 32 (TQFP)แพ็คเกจนี้มีขนาดร่างกายขนาด 7 มม. x 7 มม. ความหนาของร่างกาย 1.0 มม. และระยะห่างตะกั่ว 0.5 มม.มันได้รับการออกแบบให้เป็นแพ็คเกจสี่เหลี่ยมจัตุรัสพลาสติกแบบบาง ๆ โดยมีโอกาสในการขยายจากทั้งสี่ด้านแพ็คเกจ TQFP มักใช้ในแอปพลิเคชันที่ต้องการความสะดวกในการจัดการในระหว่างการประกอบและที่บอร์ดมีพื้นที่ผิวเพียงพอที่จะรองรับรอยเท้าตะกั่วโปรไฟล์บาง ๆ ทำให้เหมาะสำหรับผลิตภัณฑ์ที่มีการพิจารณาความสูงเช่นในอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคขนาดกะทัดรัดหรือระบบฝังตัวที่มีข้อ จำกัด ด้านหน้า

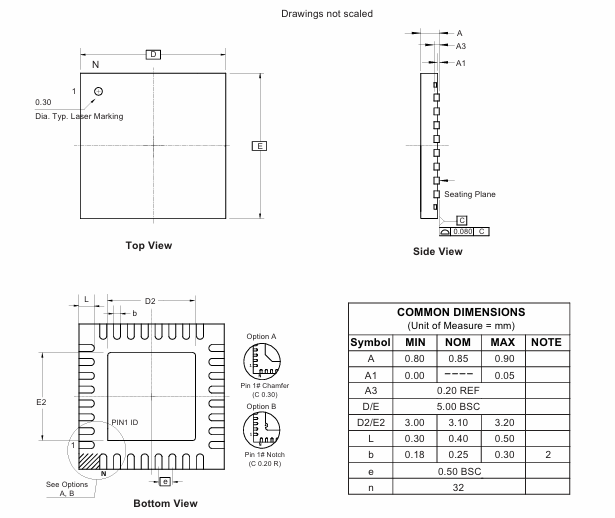

รูปที่ 6. atmega328p qfn แพ็คเกจ

ที่ แพ็คเกจ PN เป็นรุ่น 32-lead quad flat no-lead (qfn) ของไมโครคอนโทรลเลอร์ ATMEGA328Pมันมาในรูปแบบที่เล็กกว่าที่มีขนาดร่างกาย 5 มม. x 5 มม. และสนามตะกั่ว 0.5 มม. เดียวกันซึ่งแตกต่างจาก TQFP แพ็คเกจ QFN ไม่มีโอกาสในการขายที่ยื่นออกมาแต่มันมีแผ่นรองใต้แพ็คเกจสำหรับการบัดกรีแบบติดตั้งพื้นผิวการออกแบบนี้ช่วยให้รอยเท้าลดลงบน PCB และปรับปรุงประสิทธิภาพความร้อนและไฟฟ้าขนาดกะทัดรัดและการกระจายความร้อนที่มีประสิทธิภาพทำให้แพ็คเกจ QFN เหมาะสำหรับการใช้งานที่ จำกัด พื้นที่เช่นอุปกรณ์สวมใส่อุปกรณ์ IoT และการออกแบบวงจรความหนาแน่นสูง

บทสรุป

ATMEGA328P โดดเด่นสำหรับความสมดุลที่ยอดเยี่ยมของประสิทธิภาพการประมวลผลอุปกรณ์ต่อพ่วงอเนกประสงค์การใช้พลังงานต่ำและความคุ้มค่าด้วยคุณสมบัติเช่นประสิทธิภาพที่ใช้ RISC, การจัดการ I/O ที่ยืดหยุ่น, อินเทอร์เฟซการสื่อสารที่หลากหลายและการสนับสนุนสำหรับการเขียนโปรแกรมในระบบมันยังคงเพิ่มพลังแอพพลิเคชั่นที่หลากหลายตั้งแต่ระบบอัตโนมัติอุตสาหกรรมไปจนถึงอุปกรณ์ผู้บริโภคอัจฉริยะคู่มือนี้เน้นว่าทำไม ATMEGA328P ยังคงเป็นรากฐานที่สำคัญในการพัฒนาระบบฝังตัวซึ่งนำเสนอทั้งความน่าเชื่อถือและความสามารถในการปรับตัวในสถานการณ์การออกแบบที่นับไม่ถ้วน
