คู่มือที่ครอบคลุมถึง PCF8575 Expander I/O

PCF8575 สร้างขึ้นด้วยความแม่นยำโดย Texas Instruments ทำหน้าที่เป็นตัวขยาย I2C I2C I2C ที่ปรับได้ 16 บิตพร้อมความสามารถในการขัดจังหวะบทความนี้ให้การตรวจสอบอย่างครอบคลุมเกี่ยวกับคุณสมบัติการกำหนดค่า PIN และแผนงานทางเทคนิคพร้อมกับแอปพลิเคชันที่หลากหลายเมื่อใช้เพื่อขยายพอร์ตอินพุต/เอาต์พุตของไมโครคอนโทรลเลอร์ PCF8575 นำทางความต้องการของระบบที่ซับซ้อนได้อย่างมีประสิทธิภาพความยืดหยุ่นของมันส่องเข้ามาในการตั้งค่าที่ต้องรวมการรวมกันอย่างราบรื่นและลดความซับซ้อนของวงจรประสบการณ์จริงเปิดเผยว่าการใช้ PCF8575 สามารถทำให้การออกแบบระบบง่ายขึ้นอย่างมากนำเสนอวิธีการที่เป็นมิตรกับงบประมาณเพื่อเพิ่มขีดความสามารถในการคำนวณ

แคตตาล็อก

ภาพรวมของ PCF8575

ที่ PCF8575 ทำหน้าที่เป็นตัวขยาย I/O ระยะไกลที่หลากหลายทำให้สามารถสื่อสารได้อย่างราบรื่นระหว่างไมโครคอนโทรลเลอร์ผ่านโปรโตคอล I2Cการใช้ SCL (สายนาฬิกาอนุกรม) และ SDA (สายข้อมูลอนุกรม) สำหรับการส่งข้อมูลทำให้การออกแบบวงจรง่ายขึ้นโดยการอนุญาตให้เอาต์พุตไดรฟ์ปัจจุบันสูงเช่น LED โดยไม่ต้องใช้สัญญาณทิศทางข้อมูลเพิ่มเติมเมื่อเริ่มต้นหมุด I/O ทั้งหมดเริ่มต้นเป็นสถานะสูงเปิดใช้งานแหล่งที่มาภายในปัจจุบันที่เชื่อมโยงกับ VCCคุณลักษณะนี้ไม่เพียง แต่จะทำให้การดำเนินงานมีความคล่องตัว แต่ยังช่วยลดความต้องการส่วนประกอบเสริมทำให้ PCF8575 เป็นสินทรัพย์ที่มีค่าสำหรับแอพพลิเคชั่นอิเล็กทรอนิกส์ต่างๆ

หนึ่งในคุณสมบัติที่โดดเด่นของ PCF8575 คือการรองรับทั้งระบบ 3.3V และ 5V ซึ่งทำได้ผ่านตัวแปลงระดับรวมสิ่งนี้ขยายความเข้ากันได้กับสถาปัตยกรรมไมโครคอนโทรลเลอร์ที่หลากหลายซึ่งนำเสนอความยืดหยุ่นและอิสระในการออกแบบระบบมากขึ้นความสามารถในการทำงานผ่านมาตรฐานแรงดันไฟฟ้าที่แตกต่างกันช่วยลดความท้าทายร่วมกันในระบบหลายองค์ประกอบช่วยให้คุณสามารถมุ่งเน้นไปที่การใช้งานที่สร้างสรรค์โดยไม่ต้องกังวลเกี่ยวกับความไม่ลงรอยกันของแรงดันไฟฟ้า

แง่มุมที่สำคัญของ PCF8575 คืออินเทอร์เฟซ I2C ที่กำหนดค่าได้ซึ่งช่วยเพิ่มการเชื่อมต่อและความสามารถในการจัดการที่อยู่ของอุปกรณ์ในการตั้งค่าที่ซับซ้อนด้วยการบัดกรีจัมเปอร์คุณสามารถปรับที่อยู่ I2C จากฐาน 0x20 ทำให้การสื่อสารที่มีประสิทธิภาพผ่านอุปกรณ์หลายเครื่องการปรับตัวนี้มีประโยชน์สำหรับการหลีกเลี่ยงการจัดการกับความขัดแย้งในระบบที่ซับซ้อนรายละเอียดมักเน้นโดยคุณนอกจากนี้อุปกรณ์สามารถขับเคลื่อนผ่าน VDD หรือ VCC ซึ่งจัดเลี้ยงตามข้อกำหนดระดับตรรกะที่แตกต่างกันความยืดหยุ่นนี้ช่วยให้การรวมเข้ากับระบบที่ทำงานที่ 3.3V หรือ 5V ทำให้มั่นใจได้ว่ามีความเสถียรและความน่าเชื่อถือในแอพพลิเคชั่นที่หลากหลาย

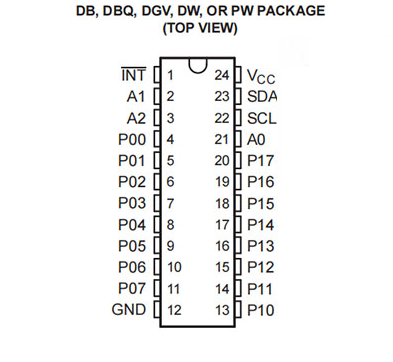

การกำหนดค่าพิน

เข็มหมุด			พิมพ์	คำอธิบาย
ชื่อ	DB, DBQ, DGV, DW และ PW	rge
A0	21	18	ฉัน	อินพุตที่อยู่ 0. เชื่อมต่อโดยตรงกับ Vซีซี หรือพื้นดิน ไม่จำเป็นต้องใช้ตัวต้านทานแบบดึงขึ้น
A1	2	23	ฉัน	อินพุตที่อยู่ 1. เชื่อมต่อโดยตรงกับ Vซีซี หรือพื้นดิน ไม่จำเป็นต้องใช้ตัวต้านทานแบบดึงขึ้น
A2	3	24	ฉัน	อินพุตที่อยู่ 2. เชื่อมต่อโดยตรงกับ Vซีซี หรือพื้นดิน ไม่จำเป็นต้องใช้ตัวต้านทานแบบดึงขึ้น
int	1	22	โอ	เอาต์พุตขัดจังหวะเชื่อมต่อกับ Vซีซี ผ่านการดึงขึ้น ตัวต้านทาน
P00	4	1	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
P01	5	2	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
P02	6	3	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
P03	7	4	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
P04	8	5	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
P05	9	6	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
P06	10	7	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
P07	11	8	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
gnd	12	9	-	พื้น
P10	13	10	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
P11	14	11	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
p12	15	12	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
p13	16	13	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
P14	17	14	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
p15	18	15	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
P16	19	16	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
p17	20	17	I/O	อินพุต/เอาต์พุต P พอร์ตโครงสร้างการออกแบบแบบพุชแบบดึง
SCL	22	19	ฉัน	สายนาฬิกาอนุกรมเชื่อมต่อกับ Vซีซี ผ่านการดึงขึ้น ตัวต้านทาน
SDA	23	20	I/O	สายข้อมูลอนุกรมเชื่อมต่อกับ Vซีซี ผ่านการดึงขึ้น ตัวต้านทาน
VCC	24	21	-	แรงดันไฟฟ้า

รายละเอียด CAD

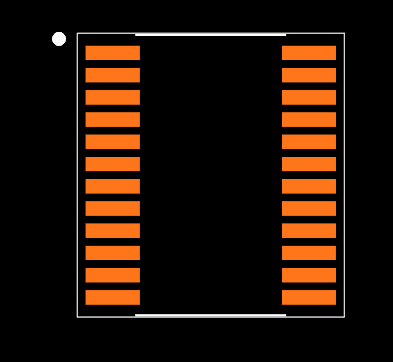

รอยเท้า

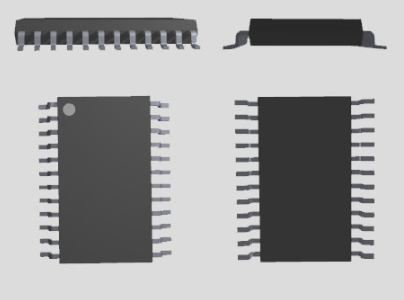

การเป็นตัวแทน 3 มิติ

คุณสมบัติ

คุณสมบัติ	คำอธิบาย
การบริโภคในปัจจุบันต่ำ	10 µa สูงสุด
i²cไปยังตัวขยายพอร์ตขนาน	ช่วยให้สามารถขยายพิน I/O ได้อย่างง่ายดายผ่านอินเตอร์เฟสI²C
เอาต์พุตขัดจังหวะแบบเปิดท่อ	เปิดใช้งานการขัดจังหวะภายนอกสำหรับ ไมโครคอนโทรลเลอร์
ความเข้ากันได้ของไมโครคอนโทรลเลอร์	เข้ากันได้กับไมโครคอนโทรลเลอร์ส่วนใหญ่
ความเร็วรถบัสI²C	รถบัสI²C 400-kHz เร็ว
การกล่าวถึง	สามารถจัดการได้ด้วยหมุดที่อยู่ฮาร์ดแวร์สามตัว ถึงแปดอุปกรณ์
เอาต์พุตสลัก	ความสามารถในการขับเคลื่อนในปัจจุบันสำหรับการขับขี่ LED โดยตรง
แหล่งกำเนิด	มอบกระแสไฟฟ้าให้กับ VCC สำหรับการขับรถสูง เอาต์พุต
ประสิทธิภาพการล็อค	เกิน 100 mA ต่อ JESD 78, Class II
แรงดันไฟฟ้าทำงาน	2.5 - 5.5V DC
ปัจจุบันทำงาน	100 mA (สูงสุด)
ที่อยู่i²c	ที่อยู่เริ่มต้น: 0x20, แก้ไขได้ผ่านการบัดกรี A1 และ A2 แผ่นเลือก
พินที่อยู่ได้	16 พินที่สามารถระบุได้เป็นรายบุคคล
การกำหนดค่าพิน	แต่ละพินกำหนดค่าเป็นอินพุตหรือเอาต์พุตรองรับอินพุต เปลี่ยนขัดจังหวะ
ห้องสมุด Arduino	เข้ากันได้กับห้องสมุด Arduino: PCF8575
แอปพลิเคชัน	เหมาะสำหรับ Arduino Uno R3 และ MCU อื่น ๆ สำหรับ การควบคุมรีเลย์, เสียงอึกทึก, ปุ่มและไฟ LED
การป้องกัน ESD	สอดคล้องกับ Jesd 22: 2000-V โมเดลมนุษย์ (A114-A) รุ่นเครื่อง 200-V (A115-A), รุ่นที่ชาร์จ 1,000-V (C101)

ข้อกำหนดทางเทคนิค

ตารางนี้ให้การเป็นตัวแทนที่ชัดเจนและรัดกุมของ ข้อกำหนดทางเทคนิคและคุณลักษณะสำหรับเครื่องมือเท็กซัส PCF8575PW-

พิมพ์	พารามิเตอร์
สถานะวงจรชีวิต	ใช้งานอยู่ (อัปเดตล่าสุด: 5 วันที่ผ่านมา)
เวลานำโรงงาน	6 สัปดาห์
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	24-TSSOP (0.173, ความกว้าง 4.40 มม.)
ติดตั้งพื้นผิว	ใช่
จำนวนพิน	24
น้ำหนัก	89.499445mg
จำนวน I/OS	16
อุณหภูมิการทำงาน	-40 ° C ~ 85 ° C
การบรรจุหีบห่อ	หลอด
รหัส JESD-609	E4
รหัส pbfree	ใช่
สถานะชิ้นส่วน	คล่องแคล่ว
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
จำนวนการยุติ	24
รหัส ECCN	หู 99
เทอร์มินัลเสร็จสิ้น	นิกเกิล/แพลเลเดียม/ทอง (NI/PD/AU)
รหัส HTS	8542.39.00.01
แรงดันไฟฟ้า - อุปทาน	4.5V ~ 5.5V
ตำแหน่งเทอร์มินัล	คู่
รูปแบบเทอร์มินัล	นกนางนวล
อุณหภูมิรีดคืนสูงสุด (° C)	260
แรงดันไฟฟ้า	3.3V
สนามเทอร์มินัล	0.65 มม.
หมายเลขชิ้นส่วนฐาน	PCF8575
จำนวนพิน	24
จำนวนเอาต์พุต	16
ประเภทเอาต์พุต	การดึง
แรงดันไฟฟ้า	5.5V
แหล่งจ่ายไฟ	3/5V
ส่วนต่อประสาน	i2c, smbus
จำนวนพอร์ต	2
จำนวนบิต	16
ความถี่นาฬิกา	400khz
จัดหา Max ปัจจุบัน	0.2ma
เอาต์พุตขัดจังหวะ	ใช่
ปัจจุบัน - แหล่งเอาท์พุท/อ่างล้างจาน	10ma / 25ma
คุณสมบัติ	พอก
ความสูง	1.2 มม.
ความยาว	7.8 มม.
ความกว้าง	4.4 มม.
ความหนา	1 มม.
การชุบแข็งของรังสี	เลขที่
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน
นำฟรี	นำฟรี

การแสดงแผนผัง

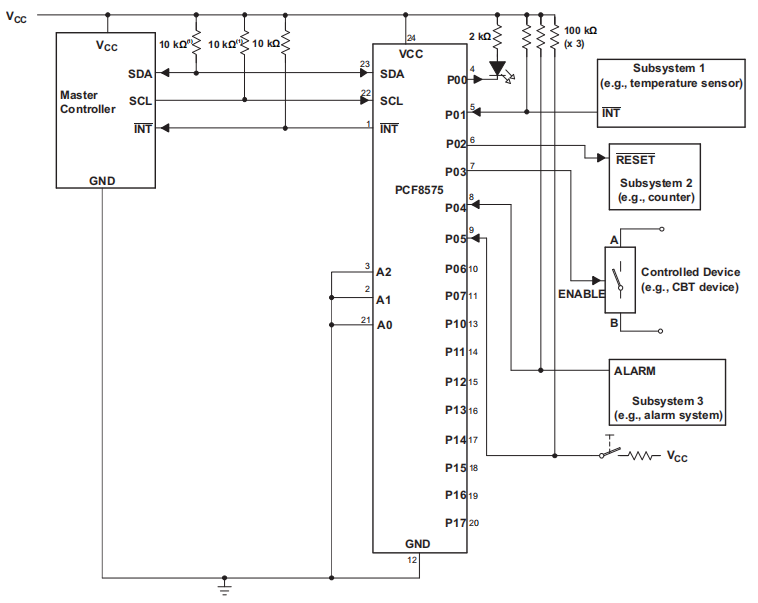

วงจรแอปพลิเคชัน

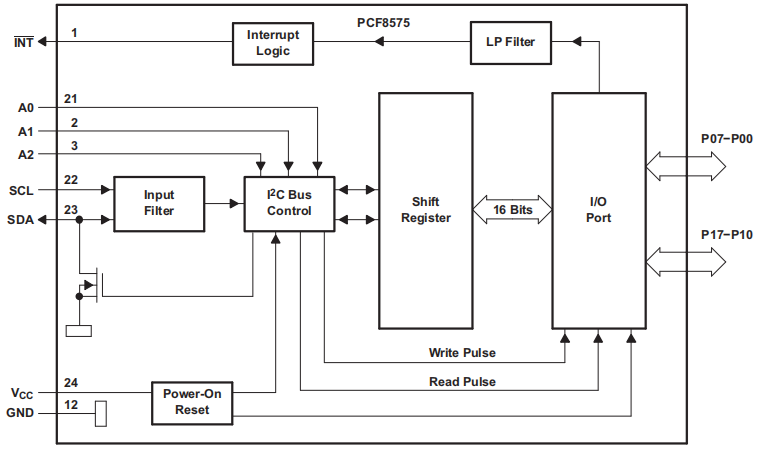

แผนภาพตรรกะ

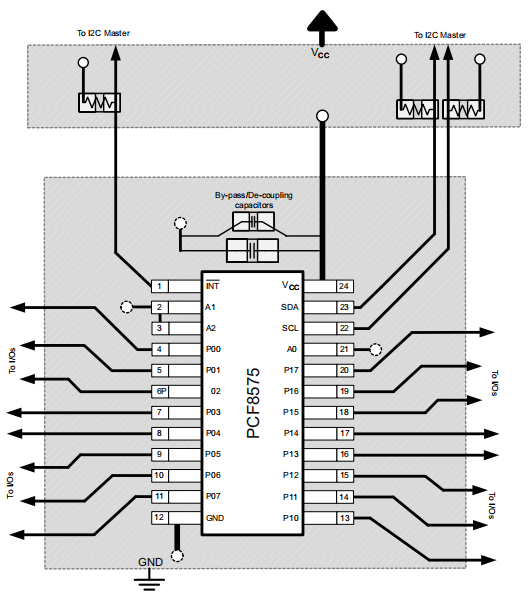

ภาพประกอบเลย์เอาต์

การใช้งานที่หลากหลายของ PCF8575

PCF8575 ซึ่งเป็นตัวขยาย I/O ที่หลากหลายมีอิทธิพลอย่างมากต่อสนามเทคโนโลยีที่หลากหลายแอพพลิเคชั่นที่หลากหลายครอบคลุมทั่วทั้งการสื่อสารโทรคมนาคมการคำนวณส่วนบุคคลและอื่น ๆ แสดงให้เห็นถึงความสามารถในการจัดการการเชื่อมต่ออุปกรณ์ต่อพ่วงหลายอย่างได้อย่างมีประสิทธิภาพ

อุปกรณ์โทรคมนาคม

ในภาคการสื่อสารโทรคมนาคม PCF8575 ช่วยเพิ่มอุปกรณ์เช่นหน่วยกรองโดยการขยายขีดความสามารถของ GPIO ทำให้สามารถควบคุมได้อย่างแม่นยำและแม่นยำยิ่งขึ้นภายในสภาพแวดล้อมการประมวลผลสัญญาณที่ซับซ้อนการปรับตัวของมันทำหน้าที่เป็นพันธมิตรที่เชื่อถือได้สำหรับคุณพยายามปรับแต่งระบบทำให้มั่นใจได้ว่าการเชื่อมต่อที่มั่นคงและการจัดการสัญญาณที่แม่นยำ

โครงสร้างพื้นฐานเซิร์ฟเวอร์

ส่วนประกอบนี้อำนวยความสะดวกในการดำเนินการที่มีความคล่องตัวภายในโครงสร้างพื้นฐานเซิร์ฟเวอร์ซึ่งเสนอการเชื่อมต่อที่ปรับตัวได้ซึ่งใช้งานได้สำหรับการตั้งค่าที่ต้องการความต้องการสูงมันมอบละติจูดให้คุณเพื่อเพิ่มประสิทธิภาพการออกแบบเซิร์ฟเวอร์ด้วยความยืดหยุ่นและความยืดหยุ่นซึ่งรองรับความต้องการที่พัฒนาขึ้นด้วยการปรับเปลี่ยนฮาร์ดแวร์น้อยที่สุด

เราเตอร์เครือข่าย

PCF8575 มีบทบาทสนับสนุนในเราเตอร์เครือข่ายโดยการขยายความสามารถในการโปรแกรมและการเชื่อมต่อของอุปกรณ์โดยการช่วยเหลือการพัฒนาเราเตอร์ที่มุ่งเน้นไปที่ความทนทานและความสามารถในการปรับตัวจะช่วยสร้างโซลูชันที่ซับซ้อนซึ่งจัดการการรับส่งข้อมูลที่เพิ่มขึ้นได้อย่างมีประสิทธิภาพ

อุปกรณ์คอมพิวเตอร์ส่วนบุคคล

ในโลกของการคำนวณส่วนบุคคลการขยาย I/O นี้ให้ความยืดหยุ่นในการคิดค้นอุปกรณ์ต่อพ่วงและการปรับปรุงโดยไม่ถูก จำกัด โดยข้อ จำกัด ด้านสถาปัตยกรรมของระบบมันส่งเสริมความคิดสร้างสรรค์ในการออกแบบฮาร์ดแวร์พัฒนาเทคโนโลยีที่เข้าถึงได้สู่ตลาดด้วยประสิทธิภาพ

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

ในตลาดอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคที่รวดเร็ว PCF8575 ขยายคุณสมบัติของอุปกรณ์โดยไม่ต้องมีภาระในการออกแบบที่สำคัญความสามารถนี้ช่วยให้ บริษัท ต่างๆสามารถแนะนำคุณสมบัติที่ทันสมัยในการออกแบบขนาดกะทัดรัดช่วยรักษาสถานะการแข่งขันในอุตสาหกรรมที่มีการพัฒนาอย่างต่อเนื่อง

ระบบอัตโนมัติอุตสาหกรรม

PCF8575 เป็นเครื่องมือในระบบอัตโนมัติอุตสาหกรรมอำนวยความสะดวกในการควบคุมกระบวนการและการตรวจสอบที่ยอดเยี่ยมด้วยการเสนอการเชื่อมต่อที่เป็นอันตรายมันรองรับการจัดการการดำเนินงานที่ซับซ้อนเพิ่มประสิทธิภาพและลดการหยุดทำงานในการตั้งค่าการผลิต

อุปกรณ์ที่มีตัวเลือก GPIO จำกัด

สำหรับอุปกรณ์ที่ จำกัด โดยความพร้อมใช้งานของ GPIO ที่หายาก PCF8575 นำเสนอโซลูชันการปฏิวัติโดยการขยายพอร์ตช่วยให้การเชื่อมต่อกับอุปกรณ์ต่อพ่วงที่ดีขึ้นความยืดหยุ่นนี้ให้ห้องสร้างสรรค์ของคุณในการพัฒนาโซลูชันที่เป็นนวัตกรรมที่เหมาะกับความต้องการของผู้ใช้เฉพาะ

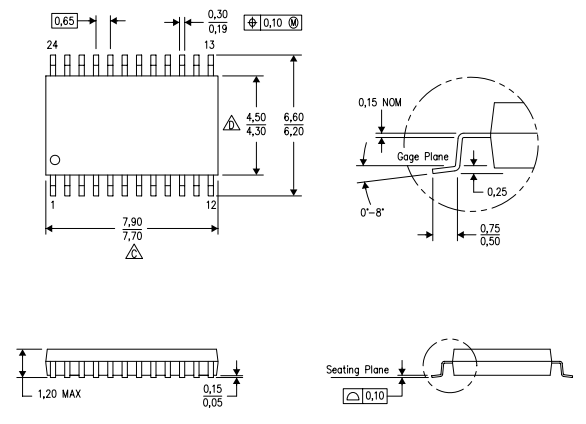

บรรจุุภัณฑ์

ผู้ผลิต

Texas Instruments (TI) ซึ่งมีสำนักงานใหญ่ในดัลลัสรัฐเท็กซัสได้มีส่วนร่วมอย่างน่าทึ่งในฐานะผู้บุกเบิกในอุตสาหกรรมเซมิคอนดักเตอร์ซึ่งส่วนใหญ่อยู่ในวงจรบูรณาการเป็นที่รู้จักทั่วโลกสำหรับจิตวิญญาณที่เป็นนวัตกรรม TI มีอิทธิพลอย่างลึกซึ้งต่อความก้าวหน้าทางเทคโนโลยีมากมายผ่านการพัฒนาในการประมวลผลแบบอะนาล็อกและการฝังตัวเมื่อเวลาผ่านไป บริษัท ได้ขยายการรวบรวมสิทธิบัตรอย่างกว้างขวางและมีความปลอดภัยในตลาดที่แข็งแกร่งซึ่งสะท้อนให้เห็นถึงแรงผลักดันอย่างต่อเนื่องเพื่อความเป็นเลิศและนวัตกรรมเหตุการณ์ในการศึกษาและเทคโนโลยีได้รับการหล่อเลี้ยงโดยผลิตภัณฑ์ที่หลากหลายของ TI รวมถึงอุปกรณ์เช่นเครื่องคิดเลขไมโครคอนโทรลเลอร์และโปรเซสเซอร์หลายคอร์
