คู่มือที่ครอบคลุมถึง 74LS74 Dual D Flip-Flop

บทความนี้สำรวจ 74LS74 D Flip-Flop ซึ่งเป็นองค์ประกอบสำคัญในระบบลอจิกตามลำดับมันเน้นฟังก์ชั่น bistable ของ IC การกำหนดค่า PIN ลักษณะการปฏิบัติงานและแอพพลิเคชั่นที่หลากหลายในอุปกรณ์อิเล็กทรอนิกส์ดิจิตอลคุณจะได้รับข้อมูลเชิงลึกเกี่ยวกับบทบาทในการจัดเก็บข้อมูลการซิงโครไนซ์และการออกแบบระบบขั้นสูง

แคตตาล็อก

1. ภาพรวมของ 74LS74 D-Type Flip-Flop

2. 74LS74 การกำหนดค่าพิน

3. คุณสมบัติของ 74LS74

4. แอปพลิเคชัน 74LS74

5. เทียบเท่ากับ 74LS74

6. การใช้ 74LS74 IC

7. 74LS74 ไดอะแกรมการเชื่อมต่อ

8. ข้อดีของ D Flip-Flops

9. แพ็คเกจสำหรับ 74LS74

10. บทสรุป

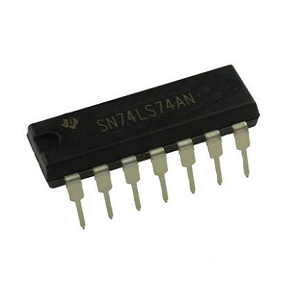

ภาพรวมของ 74LS74 D-Type Flip-Flop

ที่ 74LS74 วงจรรวมตัว D-type flip-flop แบบ Dual Edge-triggered, Excels ในการบำรุงรักษาและการเปลี่ยนแปลงข้อมูลภายในเฟรมเวิร์กอิเล็กทรอนิกส์ดิจิตอลมันแสดงให้เห็นถึงความสามารถในการปรับตัวโดยการรวมเข้ากับวงจรที่หลากหลายเช่น CMOS, TTL และ NMOS ซึ่งสะท้อนให้เห็นถึงความเหมาะสมสำหรับภูมิทัศน์อิเล็กทรอนิกส์ที่หลากหลายการออกแบบของ Flip-Flop ช่วยให้สามารถปรับเอาต์พุตตามระดับตรรกะที่บันทึกไว้ในสภาพที่ตั้งไว้ล่วงหน้าต่ำแสดงความสามารถในการวิเคราะห์และตอบสนองต่อสัญญาณอินพุต

ฟลิปฟล็อปนี้จะยึดและรักษาอินพุต D ตลอดระยะเวลารอบนาฬิกามันรักษาสถานะโดยเฉพาะที่ขอบบวกที่แม่นยำของแต่ละจังหวะของนาฬิกาความแม่นยำในการจับภาพนี้ได้รับการยกย่องในระบบแบบซิงโครนัสซึ่งเวลาจะยกระดับประสิทธิภาพของระบบการจับข้อมูลที่เชื่อถือได้นี้สอดคล้องกับความแม่นยำที่ต้องการโดยเครื่องมือที่แม่นยำในการกำหนดเวลาหรือแอปพลิเคชันความถี่ซึ่งต้องการความสอดคล้องอย่างไม่เปลี่ยนแปลง

ในระดับมหภาคหนึ่งอาจวาดแนวระหว่างฟังก์ชั่นของ 74LS74 ในระบบที่ซับซ้อนและการซิงโครไนซ์ที่จำเป็นสำหรับการดำเนินการที่ซับซ้อนที่นี่เวลาที่แม่นยำช่วยอำนวยความสะดวกในการเชื่อมโยงและความคล่องตัวความสามารถของ Flip-Flop ในการจัดเก็บความสมบูรณ์ของข้อมูลอย่างปลอดภัยในวงจรอธิบายยูทิลิตี้ที่กว้างขวางในแอพพลิเคชั่นดิจิทัลที่หลากหลายรวมถึงการจัดเก็บข้อมูลในหน่วยความจำคอมพิวเตอร์และสภาพแวดล้อม

การกำหนดค่าพิน 74LS74

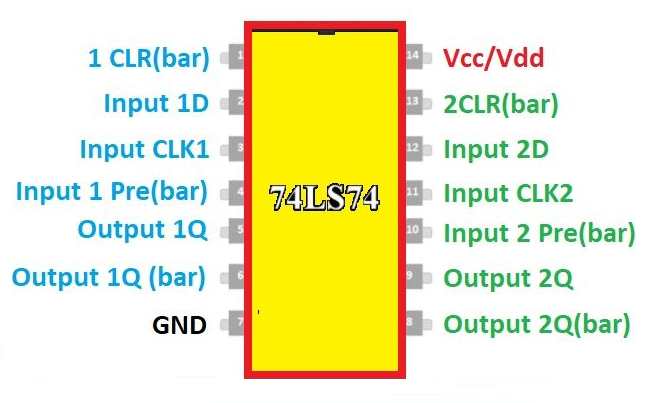

74LS74 Pinout

หมายเลขพิน	สัญลักษณ์พิน	ชื่อพิน	คำอธิบาย
5, 9	1Q / 2Q	เอาท์พุท	พินเอาท์พุทของฟลิปฟล็อป
6, 8	1Q ’(บาร์) / 2Q’ (บาร์)	เอาต์พุตเสริม	ขาเอาท์พุทคว่ำของฟล็อปฟลิป
3, 11	1CLK / 2CLK	พินอินพุตนาฬิกา	พินเหล่านี้จะต้องได้รับการเต้นของนาฬิกาสำหรับพลิก ความล้มเหลว
1, 13	1CLR (บาร์) / 2CLR (บาร์)	ล้างข้อมูล	รีเซ็ต Flip Flop โดยการล้างหน่วยความจำ
2, 12	1D / 2D	พินอินพุตข้อมูล	พินอินพุตของฟลิปฟล็อป
4, 10	1pre (บาร์) / 2pre (บาร์)	อินพุตก่อน	ขาอินพุตอื่นสำหรับ Flip Flopเรียกอีกอย่างว่า ตั้งพิน
7	VSS	พื้น	เชื่อมต่อกับพื้นของระบบ
14	VDD/VCC	แรงดันไฟฟ้า	พลัง IC โดยทั่วไปด้วย 5V

คุณสมบัติของ 74LS74

•ทำงานบน 2V ถึง 15V

•เวลาเปลี่ยนสัญญาณ 40NS เร็ว

•ทำงานในอุณหภูมิตั้งแต่ 0 ° C ถึง 70 ° C

•เอาต์พุตสูงถึง 8mA สำหรับโหลดปานกลาง

•รองเท้าแตะ D-type dual Dual พร้อมอินพุตสองขั้วและเอาต์พุตแบบพุชดึง

•การใช้พลังงานต่ำลด EMI

•เหมาะสำหรับตรรกะดิจิตอลการจัดเก็บข้อมูลและวงจรลำดับ

•ต้องการการจัดการความร้อนที่ดีและการต่อสายดินที่เหมาะสม

แอปพลิเคชัน 74LS74

เปลี่ยนทะเบียนและอุปกรณ์ควบคุม

ในภูมิทัศน์ของการลงทะเบียน Shift, 74LS74 รูปร่างลำดับเวลาที่ซับซ้อนที่ใช้สำหรับการจัดการสตรีมข้อมูลได้อย่างมีประสิทธิภาพด้วยการให้การถ่ายโอนข้อมูลและการซิงโครไนซ์ที่ราบรื่นทำให้ช่วยเพิ่มฟังก์ชั่นวงจรดิจิตอลการจัดการข้อมูลที่แม่นยำช่วยเพิ่มประสิทธิภาพของการแปลงข้อมูลระหว่างรูปแบบอนุกรมและแบบขนานการออกแบบการสื่อสารโทรคมนาคมมักขึ้นอยู่กับคุณลักษณะนี้เพื่อรักษาความสมบูรณ์ของข้อมูลและความแม่นยำของสัญญาณ

วงจรหน่วยความจำและบัฟเฟอร์

ในสถาปัตยกรรมหน่วยความจำ 74LS74 ไม่เพียงจัดเก็บบิตข้อมูลเท่านั้น แต่ยังช่วยให้มั่นใจได้ถึงความสอดคล้องตลอดกระบวนการบทบาทของมันในฐานะบัฟเฟอร์มีส่วนร่วมในการดำเนินงานอินพุตเอาท์พุทในขณะที่รักษาความสมบูรณ์ของสัญญาณบัฟเฟอร์นี้มีความสำคัญในการหลีกเลี่ยงการสูญเสียข้อมูลในบริบทการคำนวณความเร็วสูง

กลไกลวดลาย

ความสามารถในการล็อคของ 74LS74 ช่วยให้สามารถเก็บรักษาข้อมูลไว้ได้อย่างปลอดภัยและมีความสำคัญในอุปกรณ์การเก็บรักษาของรัฐกลไกเหล่านี้มีบทบาทในการรักษาสถานะของระบบในช่วงวงจรพลังงานทำให้ระบบสามารถเริ่มต้นใหม่ได้อย่างแม่นยำในระบบควบคุมยานยนต์การรักษาสถานะบางอย่างจะช่วยป้องกันความผิดปกติและเพิ่มความปลอดภัย

การบูรณาการในโทรทัศน์คอมพิวเตอร์และเครื่องมือเครือข่าย

มันช่วยในการดำเนินการลอจิกที่หลากหลายสำหรับการประมวลผลสัญญาณและงานแสดงเครื่องมือเครือข่ายได้รับจากความสามารถของชิปในการจัดการเส้นทางข้อมูลหลายเส้นทางพร้อมกันเพิ่มปริมาณงานและลดเวลาแฝง

เทียบเท่า 74LS74

- 74LVC2G80

- HEF40312B

ใช้ 74LS74 IC

74LS74 เป็น D-type flip-flop ที่มีความหลากหลายที่รู้จักกันดีในเรื่องการสลับอย่างรวดเร็วและการใช้พลังงานต่ำทำให้เหมาะสำหรับงานข้อมูลแบบซิงโครนัสเพื่อให้แน่ใจว่าการทำงานที่เหมาะสมเริ่มต้นด้วยการยืนยันว่าหมุด VCC และ GND เชื่อมต่ออย่างถูกต้องเพื่อให้พลังงานที่มั่นคงการเชื่อมต่อพลังงานที่เชื่อถือได้มีความสำคัญต่อการป้องกันปัญหาที่เกิดจากการรบกวนหรือความผิดปกติในอุปทานอินพุตนาฬิกาที่อยู่บนพิน 3 ควบคุมเวลาของการเก็บข้อมูลเมื่อนาฬิกาได้รับสัญญาณสูง Flip-Flop จะจับข้อมูลสัญญาณนาฬิกาสามารถมาจากไมโครคอนโทรลเลอร์ (MCUs) หรือตัวจับเวลา 555 ขึ้นอยู่กับความต้องการเวลาของวงจร

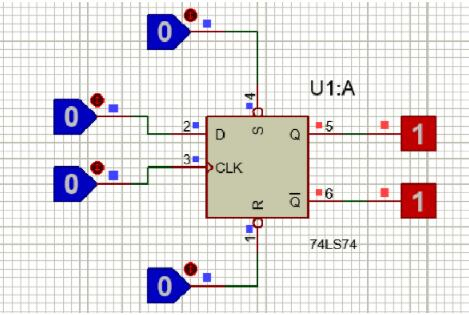

ฟังก์ชันการรีเซ็ตเป็นอีกหนึ่งคุณสมบัติที่สำคัญของ 74LS74การใช้สัญญาณสูงกับอินพุตรีเซ็ตจะล้างข้อมูลที่เก็บไว้ซึ่งความสามารถที่มีประโยชน์ในระบบที่ต้องการการล้างข้อมูลอย่างรวดเร็วตำแหน่งที่เหมาะสมของสายรีเซ็ตสามารถเพิ่มประสิทธิภาพการดำเนินงานและปรับปรุงประสิทธิภาพของระบบโดยรวมเพื่อเพิ่มความน่าเชื่อถือต่อไปสิ่งสำคัญคือการจัดการกับสัญญาณรบกวนที่อาจเกิดขึ้นผ่านการปฏิบัติที่มีประสิทธิภาพและการออกแบบวงจรเชิงกลยุทธ์มาตรการเหล่านี้ทำให้มั่นใจได้ว่า 74LS74 ทำงานอย่างสม่ำเสมอแม้ในการกำหนดค่าที่ซับซ้อนคุณสามารถเพิ่มประสิทธิภาพและความน่าเชื่อถือของ 74LS74 ในการออกแบบวงจรของคุณรูปด้านล่างแสดงวงจรรวม 74LS74 D-type Flip-Flop ที่เชื่อมต่อในการกำหนดค่าที่ใช้นาฬิกาและรีเซ็ตอินพุตเพื่อจัดการสถานะข้อมูลแสดงให้เห็นถึงแอปพลิเคชันในวงจรลอจิกดิจิตอล

How to Use 74LS74

74LS74 D-Type Flip-Flop

ก่อน (บาร์)	CLR (บาร์)	ลูกนก	d	ถาม	Q (บาร์)
l	ชม	x	x	ชม	l
ชม	l	x	x	l	ชม
l	l	x	x	ชม	ชม
ชม	ชม		ชม	ชม	l
ชม	ชม		l	l	ชม
ชม	ชม	l	x	Q₀	Q₀ (บาร์)

ตารางความจริง 74LS74

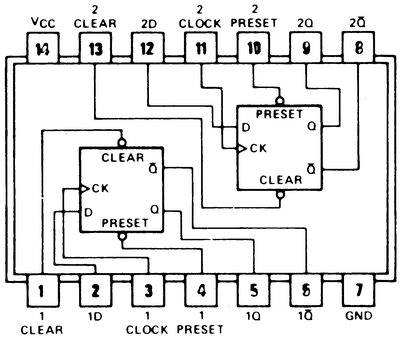

ไดอะแกรมการเชื่อมต่อ 74LS74

74LS74 Connection Diagram

ข้อดีของ D Flip-Flops

D Flip-Flops นำเสนอข้อได้เปรียบที่เป็นเอกลักษณ์ในการออกแบบวงจรดิจิตอลโดยการหลีกเลี่ยงสถานะอินพุตที่เหมือนกันพร้อมกันแง่มุมนี้มีบทบาทในการหลีกเลี่ยงการแข่งขันสัญญาณและรักษาความสมบูรณ์ของข้อมูลโดยเฉพาะอย่างยิ่งในระบบที่กำหนดเวลาและการจัดลำดับประสิทธิภาพสูงขึ้นD Flip-Flops ให้ความมั่นใจกับความสอดคล้องโดยการจับเพียงหนึ่งอินพุตต่อรอบนาฬิกาดังนั้นจึงทำให้การไหลของข้อมูลราบรื่นและลดข้อผิดพลาดในการแพร่กระจายที่อาจเกิดขึ้นสำหรับนักออกแบบความเสถียรของการไหลของข้อมูลที่มั่นใจได้จาก D Flip-Flops เป็นคุณสมบัติที่เชื่อถือได้ในการจัดการความท้าทายด้านเวลาที่อาจส่งผลกระทบต่อคอมพิวเตอร์หรือระบบเครือข่าย

สถาปัตยกรรมของ D Flip-Flops ให้ยูทิลิตี้เป็นองค์ประกอบความล่าช้าภายในการจัดเรียงวงจรที่ซับซ้อนการใช้กลไกที่มีรั้วรอบขอบชิดสามารถปรับได้เพื่อกำหนดความล่าช้าเฉพาะการจัดการการแพร่กระจายสัญญาณด้วยความแม่นยำเวลาโดยเจตนานี้มีประโยชน์ในสถาปัตยกรรมท่อที่ต้องการข้อมูลในการสำรวจหลายขั้นตอนที่คาดการณ์ได้ความสามารถในการปรับความล่าช้าช่วยในการแก้ไขปัญหาการเบ้นาฬิกาซึ่งหากไม่มีการดูแลอาจขัดขวางประสิทธิภาพของวงจร

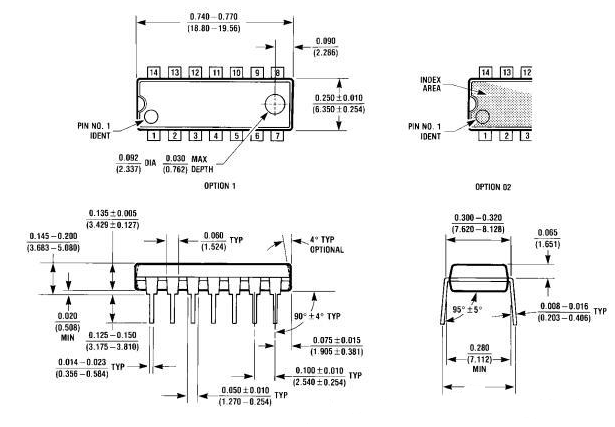

แพ็คเกจสำหรับ 74LS74

74LS74 Package

บทสรุป

Flip-flop 74LS74 D-type เป็นสิ่งสำคัญสำหรับการจัดการข้อมูลด้วยความแม่นยำในอุปกรณ์อิเล็กทรอนิกส์ดิจิตอลเพื่อให้มั่นใจว่าการซิงโครไนซ์และการจัดเก็บที่เชื่อถือได้ในแอพพลิเคชั่นที่หลากหลายความเก่งกาจและประสิทธิภาพในการประมวลผลและการรักษาข้อมูลทำให้เป็นส่วนประกอบที่มีค่าในการสร้างระบบอิเล็กทรอนิกส์ที่มีเสถียรภาพและใช้งานได้ด้วยความสามารถในการทำงานภายใต้เงื่อนไขที่แตกต่างกันในขณะที่ยังคงความสมบูรณ์ของสัญญาณ 74LS74 ยังคงเป็นหน่วยการสร้างในการออกแบบและการใช้งานทางอิเล็กทรอนิกส์ความเกี่ยวข้องอย่างต่อเนื่องและความสามารถในการปรับตัวในบริบททางเทคโนโลยีใหม่แสดงให้เห็นถึงความสำคัญในสาขานี้

เกี่ยวกับเรา

ALLELCO LIMITED

Allelco เป็นจุดเริ่มต้นที่โด่งดังในระดับสากล ผู้จัดจำหน่ายบริการจัดหาของส่วนประกอบอิเล็กทรอนิกส์ไฮบริดมุ่งมั่นที่จะให้บริการการจัดหาและซัพพลายเชนส่วนประกอบที่ครอบคลุมสำหรับอุตสาหกรรมการผลิตและการจัดจำหน่ายอิเล็กทรอนิกส์ทั่วโลกรวมถึงโรงงาน OEM 500 อันดับสูงสุดทั่วโลกและโบรกเกอร์อิสระ
อ่านเพิ่มเติม

สอบถามรายละเอียดเพิ่มเติมอย่างรวดเร็ว

กรุณาส่งคำถามเราจะตอบกลับทันที

จำนวน

รุ่นผลิตภัณฑ์
ชื่อผู้ติดต่อ
ชื่อบริษัท
ที่อยู่อีเมล
เบอร์โทร
หมายเหตุ

คำถามที่พบบ่อย [FAQ]

1. รองเท้าแตะกี่ตัวใน 7474?

วงจรรวม 7474 มีสองแบบแยก D-type flip-flop ซึ่งแต่ละตัวมีความสามารถในการตรวจจับเหตุการณ์ Edge-Triggerการออกแบบนี้อำนวยความสะดวกในการจัดเก็บสัญญาณดิจิตอลและการเปลี่ยนแปลงที่มีประสิทธิภาพปรับกระบวนการจัดการข้อมูลการเรียกใช้ขอบช่วยเพิ่มความแม่นยำและความน่าเชื่อถือความละเอียดอ่อนมักได้รับการชื่นชมจากประสบการณ์ในระบบที่ซับซ้อน

2. สามเหลี่ยมมีความหมายอย่างไรใน 74LS74?

ในอุปกรณ์อิเล็กทรอนิกส์ดิจิตอลสามเหลี่ยมแสดงถึงการตอกบัตรที่ถูกกระตุ้นโดยการจัดแนวการดำเนินการอย่างราบรื่นเมื่อรวมกับมันเป็นวงกลมที่แสดงถึงการส่งสัญญาณที่ใช้งานอยู่ต่ำซึ่งช่วยในการอ่านระดับลอจิกอิเล็กทรอนิกส์ที่แม่นยำสัญลักษณ์เหล่านี้ได้รับการพิสูจน์แล้วในการป้องกันการออกแบบที่เข้าใจผิดบทเรียนที่ฝังอยู่ในใจของมืออาชีพเพื่อหลีกเลี่ยงการพังทลายของระบบ

3. จุดประสงค์ของ 74LS74 คืออะไร?

ในขั้นต้น 74LS74 เก็บข้อมูลไบนารีทำให้ผู้ใช้สามารถทำการเปลี่ยนแปลงได้อย่างแม่นยำความสามารถในการปรับตัวนี้เป็นประโยชน์อย่างยิ่งสำหรับผู้ที่อยู่ในการออกแบบระบบซึ่งการประกันความสามารถในการปรับตัวและความน่าเชื่อถือของระบบนั้นมีค่าสูงโดยเน้นบทบาทของ IC ในภูมิทัศน์การคำนวณที่ซับซ้อน

4. D Flip Flip คืออะไรที่ใช้ 7474?

เปิดใช้งานโดยการเปลี่ยนขอบ, D flip-flop ภายใน 7474 จัดตำแหน่งเอาต์พุต Q กับขอบเขตอินพุตประสบการณ์ในทางปฏิบัติแสดงให้เห็นว่ากลไกนี้มีส่วนร่วมในการจัดการข้อมูลที่แข็งแกร่งและได้รับการปรับปรุงเพื่อการดำเนินงานที่ประสบความสำเร็จของโครงสร้างพื้นฐานดิจิตอลที่ซับซ้อน

5. 74LS74N ทำงานอย่างไร?

74LS74N มีส่วนร่วมหมุดทำให้แต่ละ Flip-flop ทำงานได้อย่างอิสระการทำงานที่เป็นอิสระนี้ได้รับการยกย่องในการใช้งานจริงซึ่งการออกแบบแบบแยกส่วนเสริมความแข็งแกร่งของระบบและความสามารถในการปรับตัวการตั้งค่ามักจะสะท้อนในสถานการณ์แบบไดนามิก

6. รองเท้าแตะ 4 ประเภทคืออะไร?

มีสี่ประเภทฟลิปฟล็อปหลัก: latch/set-reset (SR), jk, t (สลับ) และ d (ล่าช้าหรือข้อมูล)แต่ละคนมีบทบาทพิเศษในระบบการจัดการข้อมูลซึ่งได้รับการแจ้งจากแอพพลิเคชั่นที่มีความหลากหลายซึ่งกระบวนการกลั่นระบบดิจิตอลมีมูลค่า

7. อะไรคือความแตกต่างระหว่าง d และ t flip-flop?

D Flip-Flops จับข้อมูลที่สอดคล้องกับสัญญาณนาฬิกาในขณะที่ T Flip-Flops ขึ้นอยู่กับอินพุต T ไปยังสถานะสลับความแตกต่างนี้เหมาะกับแอปพลิเคชันที่ต้องการเวลาและการควบคุมที่ซับซ้อนซึ่งการเลือกและการรวมที่รอบคอบสามารถยกระดับประสิทธิภาพของระบบได้อย่างมาก

8. ตารางความจริง F Flip-Flop คืออะไร?

ตารางความจริง Flip-flop อย่างมีประสิทธิภาพป้องกันการยืนยันพร้อมกันของอินพุต S และ R โดยใช้การกำหนดค่า SR ที่มีรั้วรอบขอบชิดพร้อมอินเวอร์เตอร์เพื่อนำเสนออินพุต D เอกฐานในการออกแบบวงจรปฏิบัติการตั้งค่านี้มีความเชี่ยวชาญในการป้องกันสภาพการแข่งขันวิศวกรอุปสรรคทั่วไปพยายามที่จะเอาชนะ

9. อะไรคือความแตกต่างระหว่างสลักและฟลิปฟล็อป?

Flip-Flops ถูกกระตุ้นด้วยขอบซึ่งแตกต่างจาก latches ที่ตอบสนองต่อการเปลี่ยนแปลงระดับอินพุตการเข้าใจความแตกต่างนี้เป็นประโยชน์ต่อการออกแบบวงจรที่มีประสิทธิภาพเนื่องจากตรงตามความต้องการความแม่นยำทางโลกที่ไม่ซ้ำกันความทะเยอทะยานอย่างต่อเนื่องสำหรับการเพิ่มประสิทธิภาพระบบดิจิตอล
