คู่มือที่ครอบคลุมเกี่ยวกับ NCP3064 DC-DC Converter IC

ตัวแปลง NCP3064 DC-DC IC เป็นโรงไฟฟ้าอเนกประสงค์ในอิเล็กทรอนิกส์สมัยใหม่ซึ่งนำเสนอความสามารถในการปรับตัวที่ราบรื่นระหว่างการดำเนินการ BOOST และ BUCKมีชื่อเสียงในด้านประสิทธิภาพและการออกแบบที่กะทัดรัดส่วนประกอบนี้เป็นวัตถุดิบในแอพพลิเคชั่นที่ต้องการการแปลงพลังงานแรงดันไฟฟ้าต่ำหรือโซลูชั่นพลังงานแบบพกพาไม่ว่าจะเป็นการรวมเข้ากับอุปกรณ์พกพาระบบพลังงานหมุนเวียนหรือแอพพลิเคชั่นฝังตัวขั้นสูง NCP3064 ให้ประสิทธิภาพและความน่าเชื่อถือที่แข็งแกร่งด้วยความสามารถในการจัดหากระแสเอาต์พุตสูงสุด 1.5A และติดตั้งคุณสมบัติเช่นความถี่การสลับสูงและการป้องกันในตัว NCP3064 ช่วยให้การออกแบบวงจรง่ายขึ้นในขณะที่เพิ่มประสิทธิภาพการใช้พลังงานบทความนี้สำรวจกรอบทางเทคนิคการกำหนดค่าและแอปพลิเคชันให้ข้อมูลเชิงลึกเกี่ยวกับสาเหตุที่เป็นตัวเลือกที่ต้องการสำหรับคุณที่จะพยายามหาโซลูชั่นพลังงานที่มีประสิทธิภาพกะทัดรัดและทนทาน

แคตตาล็อก

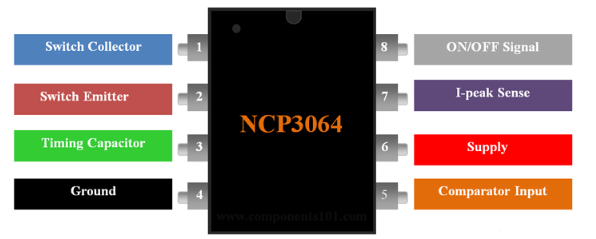

การกำหนดค่าพิน

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	สลับนักสะสม	นักสะสมสวิตช์ดาร์ลิงตันภายใน
2	สวิตช์ emitter	ตัวส่งสัญญาณสวิตช์ดาร์ลิงตันภายใน
3	ตัวเก็บประจุกำหนดเวลา	ตัวเก็บประจุกำหนดเวลาสำหรับออสซิลเลเตอร์
4	พื้น	พินภาคพื้นดินสำหรับวงจรภายในทั้งหมด
5	อินพุตตัวเปรียบเทียบ	การคว่ำพินอินพุตของตัวเปรียบเทียบภายใน
6	VCC	แรงดันไฟฟ้าอินพุตสำหรับ IC
7	IPK Sense	พินตรวจจับกระแสสูงสุด
8	เปิด/ปิด	เปิด/ปิดพิน

ลักษณะเฉพาะ

คุณสมบัติ	รายละเอียด
พิมพ์	ตัวแปลงแรงดันไฟฟ้า DC-DC Monolithic
แรงดันไฟฟ้าอินพุต (VIN)	3V ถึง 40V
แรงดันเอาต์พุต (VOUT)	ปรับได้
กระแสเอาต์พุต	1.5A (สูงสุด)
ความถี่ในการใช้งาน	มากถึง 150 kHz
ความสามารถในการปิดเครื่อง	ระดับตรรกะ
การ จำกัด ปัจจุบัน	รอบวงจร
ตัวเลือกแพ็คเกจ	8 พิน SOIC, PDIP และ DFN8
ICS เทียบเท่า	MC34063A- NCP3063
ICS ทางเลือก	NCP3063 TPS40200- LM2596, xl6009

ใช้ NCP3064

ที่ NCP3064 โดดเด่นในฐานะตัวแปลง DC-DC อเนกประสงค์เชี่ยวชาญในการเปลี่ยนแรงดันไฟฟ้าอย่างมีประสิทธิภาพในสเปกตรัมของแอพพลิเคชั่นอิเล็กทรอนิกส์มันมาในตัวเลือกแพ็คเกจต่าง ๆ รวมถึง DIP, SOIC และ DFN นำเสนอตัวเองเป็นตัวแทนที่ทันสมัยและมีความถี่สูงสำหรับซีรี่ส์ MC34063 รุ่นเก่าวงจรรวม (IC) นี้นำการปรับปรุงที่โดดเด่นออกมาเช่นคุณลักษณะการปิดระบบระดับลอจิกซึ่งอนุรักษ์พลังงานผ่านสัญญาณลอจิกอย่างง่ายความสามารถนี้ส่วนใหญ่เป็นประโยชน์สำหรับอุปกรณ์พกพาและไดรเวอร์ LED ซึ่งการยืดอายุการใช้งานแบตเตอรี่มักจะมีความสำคัญหากไม่จำเป็นต้องใช้ฟังก์ชั่นการปิดเครื่องสามารถเชื่อมต่อ PIN 8 อย่างถาวรกับอุปทานที่เป็นบวก

เพิ่มการกำหนดค่าของ NCP3064

การขุดลงไปในการทำงานของตัวแปลงเพิ่มเริ่มต้นด้วยการออกแบบวงจรที่จำเป็นเริ่มแรกเมื่อสวิตช์เปิดขึ้นแรงดันไฟฟ้าอินพุตจะถูกนำไปใช้กับโหลดเมื่อสวิตช์ปิดตัวเหนี่ยวนำจะอนุญาตให้กระแสไหลผ่านโหลดทำให้กระแสไฟฟ้าของตัวเหนี่ยวนำเพิ่มขึ้นในขณะที่แยกโหลดออกจากแหล่งที่มาเนื่องจากไดโอดถูกส่งกลับแบบย้อนกลับเมื่อสวิตช์เปิดใหม่กระแสการยุบจากตัวเหนี่ยวนำจะทำให้เกิดแรงดันไฟฟ้าย้อนกลับที่เพิ่มแรงดันไฟฟ้าอินพุตข้ามโหลดโดยไดโอดจะกลายเป็นอคติไปข้างหน้าเพื่อเปิดใช้งานการถ่ายโอนนี้

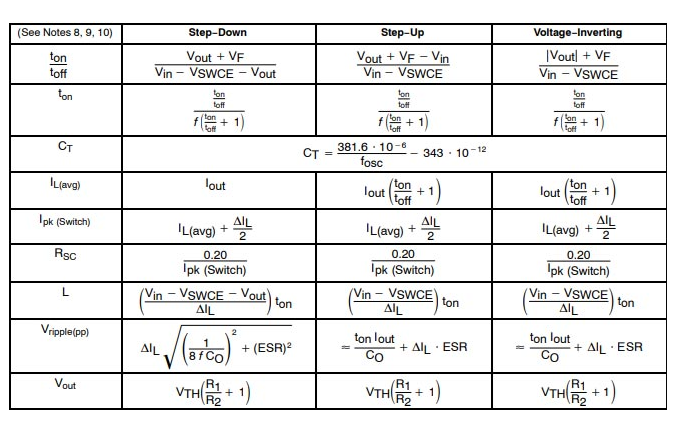

จากมุมมองที่ใช้งานได้จริงการเลือกตัวเหนี่ยวนำและตัวเก็บประจุที่เหมาะสมนั้นโดดเด่นเมื่อใช้การกำหนดค่า BOOSTส่วนประกอบเหล่านี้ส่งผลกระทบโดยตรงต่อประสิทธิภาพและกระแสระลอกคลื่นองค์ประกอบที่สามารถส่งผลกระทบอย่างมากต่อความมั่นคงและประสิทธิภาพของตัวแปลงคุณมักจะมีส่วนร่วมในการจำลองซ้ำเพื่อปรับพารามิเตอร์เหล่านี้ปรับแต่งการตั้งค่าเพื่อให้ตรงตามข้อกำหนดการปฏิบัติงานเฉพาะ

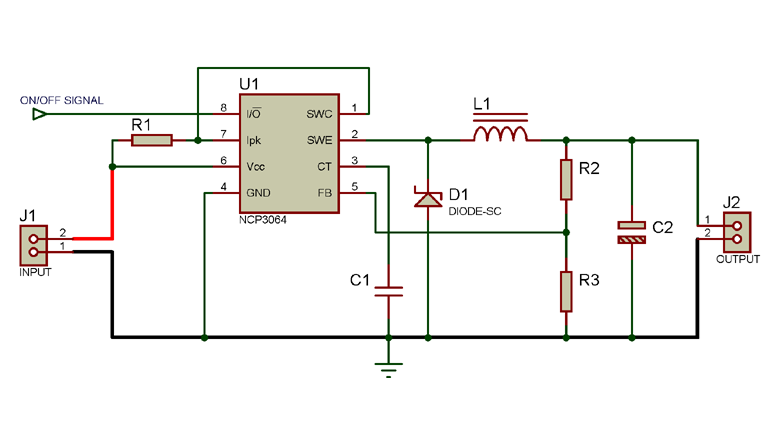

การกำหนดค่าบั๊กด้วย NCP3064

การทำความเข้าใจกับตัวแปลงบั๊กเป็นไปตามรูปแบบที่คล้ายกัน: ด้วยสวิตช์เปิดตัดการเชื่อมต่อโหลดจากแหล่งพลังงานการปิดสวิตช์ช่วยให้กระแสไหลผ่านตัวเหนี่ยวนำไปยังโหลดด้วยตัวเหนี่ยวนำเก็บพลังงานในขณะที่ไดโอดยังคงปิดอยู่การเปลี่ยนแปลงแบบไดนามิกเหล่านี้เมื่อสวิตช์เปิดใหม่พลังงานที่เก็บไว้ในตัวเหนี่ยวนำจะสร้างแรงดันย้อนกลับข้ามโหลดเป็นอคติไปข้างหน้าไดโอดอีกครั้ง

ในการกำหนดค่าตัวแปลงทั้งสองการควบคุมความคิดเห็นได้รับการอำนวยความสะดวกผ่านเครือข่ายตัวต้านทานตัวต้านทานซึ่งเป็นเครื่องมือในการรักษาเสถียรภาพของแรงดันไฟฟ้าเอาท์พุทเมื่อเลือกตัวต้านทานและตัวเก็บประจุจะต้องให้ความสนใจอย่างระมัดระวังกับพลวัตของลูปข้อเสนอแนะเพื่อให้แน่ใจว่าการตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงของการโหลดโดยไม่ต้องใช้งานมากเกินไปหรือมากเกินไปคุณสามารถใช้เครื่องเทศ (โปรแกรมจำลองด้วยการเน้นวงจรแบบบูรณาการ) เครื่องมือจำลองเพื่อคาดการณ์และลดพฤติกรรมแบบไดนามิกเพื่อสร้างเสริมการออกแบบเพื่อประสิทธิภาพที่ดีที่สุดในแอปพลิเคชัน

แอปพลิเคชัน

แหล่งจ่ายไฟ DC พลังงานต่ำ

NCP3064 ทำหน้าที่เป็นตัวเลือกที่ยอดเยี่ยมสำหรับแหล่งจ่ายไฟ DC ที่ใช้พลังงานต่ำส่งมอบการแปลงพลังงานที่มีประสิทธิภาพในขณะที่ลดการสูญเสียพลังงานอุปกรณ์นี้มีบทบาทที่น่าทึ่งในสถานการณ์ที่ประสิทธิภาพการใช้พลังงานเป็นสิ่งสำคัญซึ่งส่งผลกระทบในเชิงบวกต่อการยืนยาวของอุปกรณ์และลดค่าใช้จ่ายในการปฏิบัติงานคุณสามารถสังเกตได้ว่าการใช้ NCP3064 ในสถานการณ์เหล่านี้ช่วยให้การออกแบบระบบที่มีความคล่องตัวในที่สุดส่งผลให้ผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดกะทัดรัดและหลากหลายมากขึ้นความก้าวหน้าดังกล่าวสอดคล้องกับแนวโน้มอุตสาหกรรมที่กว้างขึ้นสู่ความยั่งยืนส่งเสริมนวัตกรรมในเทคโนโลยีการจัดการพลังงาน

อุปกรณ์ที่ใช้แบตเตอรี่

สำหรับอุปกรณ์ที่ใช้แบตเตอรี่ต้องมีการควบคุมพลังงานที่เชื่อถือได้ของ NCP3064มันเพิ่มประสิทธิภาพการใช้พลังงานซึ่งจะช่วยยืดอายุการใช้งานแบตเตอรี่ - ข้อได้เปรียบที่ได้รับการเห็นในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคต่างๆสิ่งนี้ทำให้เป็นตัวเลือกที่น่าดึงดูดสำหรับแอปพลิเคชันเช่นเซ็นเซอร์ระยะไกลและอุปกรณ์ไร้สายซึ่งอายุการใช้งานของแบตเตอรี่มีความสำคัญสูงสุดประสบการณ์จริงบ่งชี้ว่าการรวมตัวควบคุมนี้มักจะช่วยเพิ่มประสิทธิภาพของผลิตภัณฑ์และเพิ่มความพึงพอใจของคุณโดยเฉพาะอย่างยิ่งในอุปกรณ์พกพาที่ต้องการความน่าเชื่อถือและประสิทธิภาพสูง

อุปกรณ์อิเล็กทรอนิกส์แบบพกพา

ในอุปกรณ์อิเล็กทรอนิกส์แบบพกพา NCP3064 มีบทบาทแบบไดนามิกในการสร้างความมั่นใจว่าการส่งมอบพลังงานที่เสถียรในสภาพโหลดที่ผันผวนซึ่งมีประโยชน์สำหรับอุปกรณ์เช่นสมาร์ทโฟนและแท็บเล็ตคุณสามารถให้ความสำคัญกับความสามารถในการจัดการความแปรปรวนของแรงดันไฟฟ้าอินพุตได้อย่างมีประสิทธิภาพซึ่งเป็นปัจจัยที่ใช้ในการรักษาเสถียรภาพและประสิทธิภาพของอุปกรณ์ความสามารถนี้สอดคล้องกับความต้องการของผู้บริโภคที่เพิ่มขึ้นสำหรับประสิทธิภาพที่ราบรื่นในเทคโนโลยีมือถือทำให้คุณมุ่งเน้นไปที่ส่วนประกอบเช่น NCP3064 ที่ยกระดับประสบการณ์ของคุณผ่านการจัดการพลังงานที่เชื่อถือได้

เครื่องชาร์จแบตเตอรี่

เครื่องชาร์จแบตเตอรี่ที่ใช้ NCP3064 เก็บเกี่ยวผลประโยชน์ของการควบคุมแรงดันไฟฟ้าที่แม่นยำและการควบคุมปัจจุบันซึ่งจำเป็นสำหรับรอบการชาร์จที่ปลอดภัยและมีประสิทธิภาพประสิทธิภาพของส่วนประกอบนี้แปลเป็นเวลาการชาร์จที่รวดเร็วและความปลอดภัยที่เพิ่มขึ้นความจริงที่ได้รับการสนับสนุนอย่างต่อเนื่องโดยการทดสอบอุตสาหกรรมและข้อเสนอแนะของผู้บริโภคการรวม NCP3064 ในเครื่องชาร์จแบตเตอรี่แสดงให้เห็นถึงกลยุทธ์ที่รอบคอบเพื่อจัดการกับความต้องการของผู้บริโภคสำหรับโซลูชั่นการชาร์จที่รวดเร็วและเชื่อถือได้มากขึ้นในขณะที่สนับสนุนมาตรฐานความปลอดภัยวิวัฒนาการอย่างต่อเนื่องของเทคโนโลยีการชาร์จเน้นความสำคัญของอุปกรณ์เช่น NCP3064 ในการขับเคลื่อนความก้าวหน้าและการสร้างมาตรฐานอุตสาหกรรม

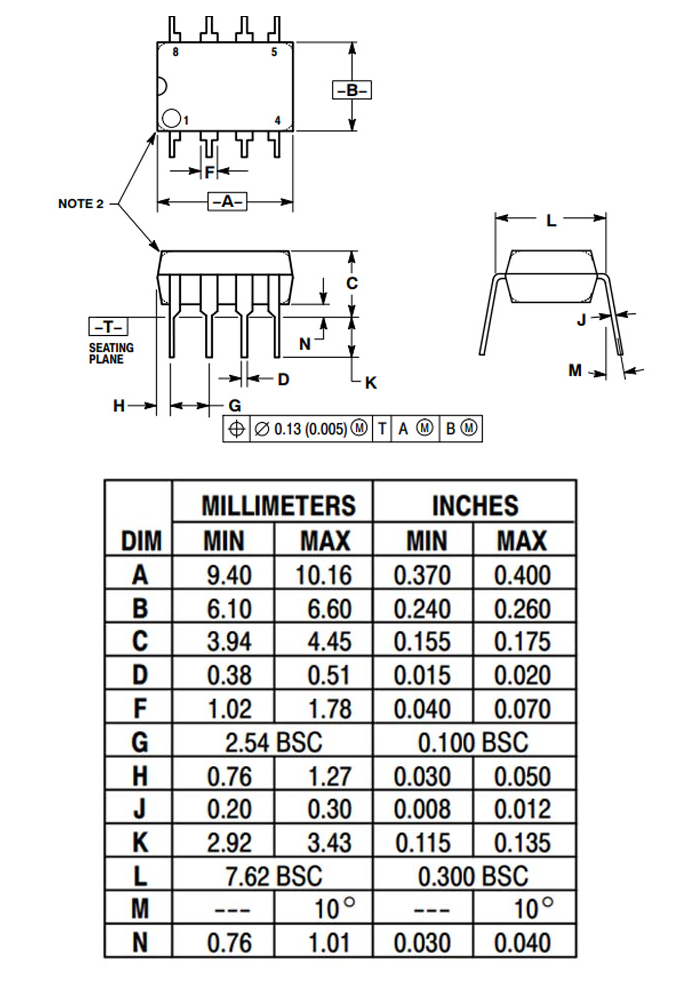

การสร้างแบบจำลอง NCP3064 2D

NCP3064 มีให้เลือกทั้งแบบผ่านหลุม (แพ็คเกจ PDIP) และการกำหนดค่า SMD (อุปกรณ์พื้นผิว) ซึ่งให้ความยืดหยุ่นสำหรับข้อกำหนดการออกแบบ PCB ที่หลากหลายด้านล่างนี้คือขนาดของแพ็คเกจ PDIP ซึ่งสามารถใช้เป็นข้อมูลอ้างอิงเมื่อสร้างรอยเท้า PCB สำหรับ NCP3064การพิจารณาที่แม่นยำของมิติเหล่านี้จำเป็นต้องใช้เพื่อให้แน่ใจว่าการจัดวางส่วนประกอบและการบัดกรีที่เหมาะสมในระหว่างการผลิต PCB
