ภาพรวมที่ครอบคลุมของเคาน์เตอร์ขึ้น/ลง: การออกแบบวงจรและ 74193 IC อธิบาย

ในโลกที่ซับซ้อนของอุปกรณ์อิเล็กทรอนิกส์ดิจิตอลเคาน์เตอร์มีบทบาทสำคัญในการออกแบบวงจรต่อเนื่องทำให้สามารถรับฟังพัลส์ดิจิตอลได้อย่างแม่นยำในแอพพลิเคชั่นต่างๆส่วนประกอบพื้นฐานเหล่านี้ใช้พลังงานจาก Flip-Flops (FFS) ซิงโครไนซ์กับสัญญาณนาฬิกา (CLK) เพื่อให้มั่นใจว่าการติดตามและประมวลผลข้อมูลชั่วคราวที่เชื่อถือได้ไม่ว่าจะทำงานเป็นอุปกรณ์แยกต่างหากหรือเป็นส่วนพื้นฐานของระบบขนาดใหญ่เคาน์เตอร์ได้กลายเป็นสิ่งจำเป็นในการออกแบบดิจิตอลในบรรดาเคาน์เตอร์ประเภทที่หลากหลายเคาน์เตอร์ขึ้น/ลงโดดเด่นสำหรับความสามารถพิเศษในการนับทั้งสองทิศทางให้ความยืดหยุ่นและประสิทธิภาพที่ไม่มีใครเทียบในบทความนี้เราขุดลงไปในกลไกแอปพลิเคชันและความสำคัญของเคาน์เตอร์ขึ้น/ลงด้วยสปอตไลท์บน IC 74193 อเนกประสงค์ด้วยการสำรวจบทบาทของพวกเขาในระบบจริงและนวัตกรรมดิจิทัลเรามุ่งมั่นที่จะให้คำแนะนำที่ครอบคลุมสำหรับคุณ

แคตตาล็อก

ทำความเข้าใจกับเคาน์เตอร์ขึ้น/ลง

เคาน์เตอร์ขึ้น/ลงมีวิธีการนับที่ซับซ้อนช่วยให้สามารถดำเนินการสองทิศทางได้ตามสัญญาณควบคุมเฉพาะเคาน์เตอร์เหล่านี้พบได้ในแอพพลิเคชั่นที่จำเป็นต้องมีการนับขึ้นและลงตามที่เห็นในเทคโนโลยี TTL - เช่น 74LS190 และ 74LS191 - นั่นคือการสลับโหมดการนับอย่างชาญฉลาดเพื่อตอบสนองต่อคำสั่งอินพุตของพวกเขา

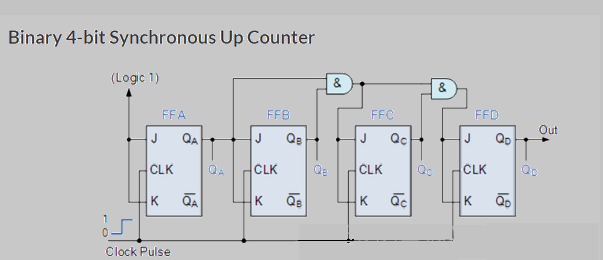

เคาน์เตอร์ไบนารี 4 บิตขึ้น/ลง

เคาน์เตอร์ 4 บิตเป็นตัวอย่างที่ชัดเจนของการนับไบนารีนำทางอย่างชำนาญตั้งแต่ 0000 ถึง 1111 และวนรอบเป็นวัฏจักรนาฬิกาพัลส์ขับกลไกการเพิ่มขึ้นในช่วง 0-15 โดยแต่ละเห็บมีระบบที่แจ้งสถานะที่ตามมาอย่างเป็นระบบ

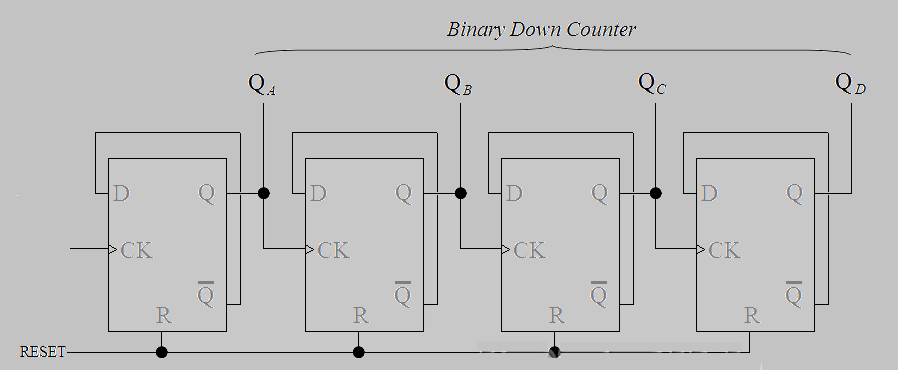

ในทางตรงกันข้ามกระบวนการลดลงซึ่งเปลี่ยนจาก 1111 เป็น 0000 ขึ้นอยู่กับ F-type flip-type flip-type ที่เปิดใช้งานโดยขอบนาฬิกาการใช้งานนวัตกรรมของกลไกการตอบรับแบบกลับด้านทำให้เกิดการทำงานร่วมกันอย่างกลมกลืนของเอาท์พุทโดยเน้นทั้งความคิดสร้างสรรค์และความแม่นยำ

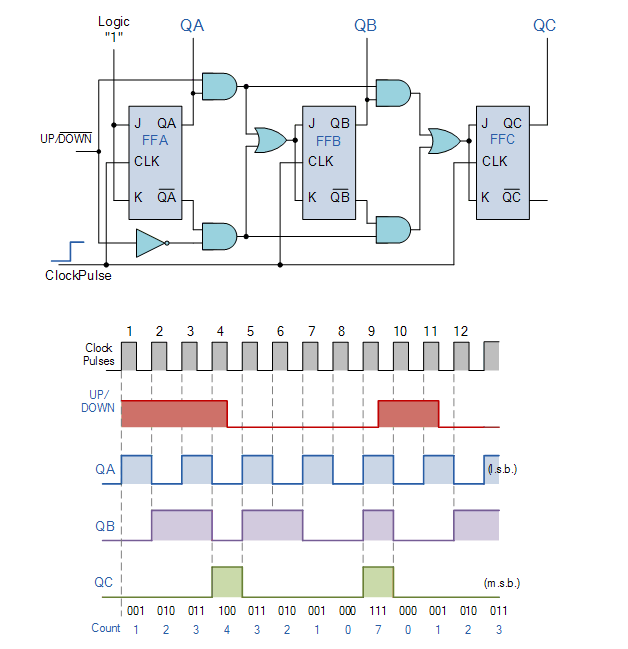

เคาน์เตอร์ขึ้น/ลงแบบซิงโครนัส 3 บิต

ตัวนับแบบซิงโครนัสแบบ 3 บิตโดยใช้ jk flip-flop เป็นตัวอย่างที่มีประสิทธิภาพในการนับตั้งแต่ 0 (000) ถึง 7 (111) และกลับการออกแบบแบบซิงโครนัสช่วยให้สามารถควบคุมกระบวนการนับได้ซึ่งการเปลี่ยนแปลงของรัฐแต่ละครั้งได้รับการประสานงานโดยคำสั่งอินพุตที่แม่นยำคุณลักษณะนี้ช่วยเพิ่มความแม่นยำในการนับตั้งแต่ 0 ถึง 7 ในขณะที่การจัดการการลงนับจาก 7 กลับถึง 0

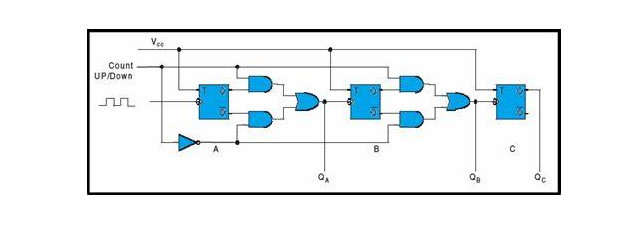

การออกแบบวงจรเคาน์เตอร์ขึ้น/ลง

วงจรเคาน์เตอร์ 3 บิตเป็นองค์ประกอบสำคัญในการออกแบบดิจิตอลให้บริการการนับและกำหนดเวลาที่หลากหลายมันใช้ flip-flop (FFS) อย่างสม่ำเสมอเพื่อกำหนดทิศทางของการนับ-การเพิ่มขึ้นหรือลดลง

ในโหมดเพิ่มขึ้น FF แต่ละตัวจะจัดเรียงกับอินพุตนาฬิกาที่มาจากเอาต์พุตของ FF ก่อนหน้า (q) ชี้นำวงจรในการขึ้นอย่างเป็นระเบียบผ่านรัฐไบนารีจาก 000 ถึง 111 ลำดับนี้มักจะพบความโปรดปรานในแอปพลิเคชันที่ต้องการเวลาที่แน่นอนที่แน่นอนการควบคุมรวมถึงนาฬิกาดิจิตอลและเครื่องคิดเลขที่มีความพึงพอใจและความน่าเชื่อถืออย่างแม่นยำ

การเปลี่ยนไปใช้โหมดลงนับต้องการวิธีการที่ชาญฉลาดมีส่วนร่วมเอาท์พุทผกผันของ Flip-Flopsเบี่ยงเบนจากการเดินขบวนไปข้างหน้าอย่างง่ายการกำหนดค่านี้จะเปลี่ยนเส้นทางอินพุตนาฬิกาของ FF แต่ละครั้งเพื่อรับสัญญาณจากส่วนประกอบของเอาต์พุต Q ของ FF ก่อนหน้านี้ดังนั้นวงจรจึงนับย้อนกลับจากไบนารี 111 กลับไปที่ 000 ฟังก์ชั่นที่ปรับได้ดังกล่าวพิสูจน์ได้ว่าเป็นส่วนใหญ่เมื่อออกแบบเคาน์เตอร์ย้อนกลับสำหรับการย้อนรอยในระบบเช่นเครื่องวัดระยะทางดิจิตอลและตัวจับเวลาลดลง - ความสุขที่ลึกซึ้ง

กลไกของเคาน์เตอร์ขึ้น/ลง

ฟังก์ชันการทำงานของตัวนับขึ้น/ลงนั้นขึ้นอยู่กับอินพุตควบคุมที่กำหนดโหมดการทำงานโดยกำหนดว่าการนับจะขึ้นหรือลงสาระสำคัญของการดำเนินการอยู่ในการซิงค์อย่างไร้รอยต่อระหว่างเอาต์พุตของ flip-flop (FFS) และสัญญาณควบคุมที่มีผลต่อ FFS ที่ตามมาในแอพพลิเคชั่นแม้แต่การเบี่ยงเบนเพียงเล็กน้อยจากเวลาที่สมบูรณ์แบบก็สามารถนำไปสู่การนับข้อผิดพลาดโดยเน้นว่ามันเป็นแบบไดนามิกที่จะประสานงานเวลาสัญญาณได้อย่างแม่นยำ

•โหมดการนับขึ้น

สถานะ	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

•โหมดนับถอยหลัง

สถานะ	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

ในการกำหนดค่าทั่วไปสาม flip-flops เก็บค่าดิจิตอล 3 บิตทำให้สามารถนับไบนารีได้ตั้งแต่ 0 ถึง 7 คุณสามารถเผชิญกับความท้าทายในการรักษาความน่าเชื่อถือของค่าที่เก็บไว้โดยเฉพาะอย่างยิ่งเมื่อจัดการกับสภาพแวดล้อมที่เต็มไปด้วยเสียงไฟฟ้าหรือสัญญาณรบกวน.เพื่อจัดการกับความท้าทายเหล่านี้การซิงโครไนซ์เพิ่มเติมหรือเทคนิคการกรองมักใช้เพื่อให้มั่นใจว่าข้อมูลจะถูกเก็บรักษาไว้ด้วยความซื่อสัตย์ในระหว่างการเปลี่ยนผ่าน

ประตูตรรกะส่งผลกระทบอย่างมีนัยสำคัญว่าสัญญาณเหล่านี้ถูกชี้นำอย่างมีนัยสำคัญเพื่อให้มั่นใจว่าเคาน์เตอร์เป็นไปตามความต้องการในการปฏิบัติงานพวกเขาจัดการการไหลเพื่อให้แน่ใจว่ามีเพียงหนึ่งสถานะ - ไม่ว่าจะเป็นการเพิ่มหรือลดลง - กลับมาทำงานได้ทุกเวลาวงจรขั้นสูงอาจรวมตรรกะที่ตั้งโปรแกรมได้เสนอการปรับตัวที่ดีขึ้นและการปรับแบบไดนามิกสิ่งนี้นำเสนอแง่มุมที่น่าสนใจ: การออกแบบเคาน์เตอร์ด้วยการมองการณ์ไกลเพื่อความสามารถในการปรับขนาดในอนาคตสามารถขยายยูทิลิตี้ของพวกเขาได้อย่างมีนัยสำคัญ

การกลั่นพลวัตของพัลส์นาฬิกาโดยใช้ตัวนับขึ้น/ลง

ตัวนับขึ้น/ลงสถานะแปลงสถานะโดยการปรับเอาต์พุต Flip-Flop (FF) เพื่อตอบสนองต่อการเปลี่ยนแปลงของการเปลี่ยนแปลงของนาฬิกา

•ในสถานการณ์การนับ: เชื่อมต่อ flip-flop เริ่มต้นกับ Logic 0 ทำให้มันสลับกับขอบนาฬิกาลงมาเพิ่มการซิงโครไนซ์กับวัตถุประสงค์ของระบบสำหรับการไหลที่ราบรื่นความคิดที่ได้จากประสบการณ์การออกแบบวงจรดิจิตอลชี้ให้เห็นว่าการปรับสมดุลการกระทำที่สลับกันเหล่านี้สามารถลดทริกเกอร์เท็จได้ซึ่งจะเป็นการเพิ่มความน่าเชื่อถือเมื่อเวลาผ่านไป

การเปลี่ยนแปลงของรัฐที่ลงนับและกลมกลืน

•ในโหมดการนับลง: เชื่อมต่อกับ Logic 1 เพื่อให้รองเท้าแตะทั้งหมดสลับไปสู่การลดลงอย่างราบรื่นจากสถานะที่สูงขึ้นวิธีนี้สามารถเปรียบได้กับการคลี่คลายของสปริงอย่างระมัดระวังซึ่งความแม่นยำและเวลาทำให้มั่นใจได้ว่ามีความเครียดทางกลน้อยที่สุดในระหว่างการกลับสู่พื้นฐานการจัดเรียงนี้ช่วยลดการลดลงอย่างค่อยเป็นค่อยไปจนกระทั่งลำดับการรีเซ็ตได้รับแจ้ง

การรีเซ็ตรอบรอบและการประกันความสอดคล้องที่มีประสิทธิภาพ

การรีเซ็ตเป็นประจำเกิดขึ้นทุกรอบนาฬิกาแปดรอบเพื่อให้มั่นใจว่าการทำงานที่สอดคล้องกันเฟรมเวิร์กแปดรอบจัดเตรียมขั้นตอนที่กำหนดไว้สำหรับการเปลี่ยนแปลงสถานะแต่ละครั้งเพื่อให้มั่นใจว่าทุกเฟสจะเสร็จสมบูรณ์อย่างมีประสิทธิภาพก่อนที่จะเริ่มต้นครั้งต่อไปข้อเสนอแนะจากแอปพลิเคชันที่ใช้งานได้แสดงให้เห็นว่าการรีเซ็ตเป็นระยะเหล่านี้ป้องกันข้อผิดพลาดสะสมเสริมแรงดุลการปฏิบัติงาน

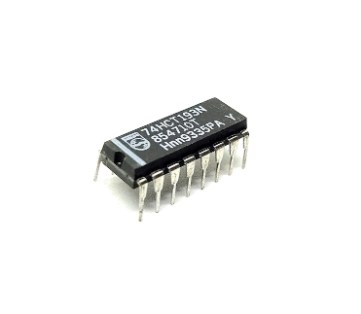

74193 ภาพรวม IC ของตัวนับขึ้น/ลง

ที่ 74193 วงจรแบบบูรณาการที่เรียกว่าเคาน์เตอร์ไบนารีแบบซิงโครนัส 4 บิตนั้นจัดการฟังก์ชั่นการนับทั้งขึ้นและลงความสามารถในการจัดการลำดับการนับถึงโมดูล 16 ให้ตัวเองไปยังแอพพลิเคชั่นดิจิทัลที่หลากหลายIC นี้ได้รับการออกแบบมาโดยเฉพาะกับเทอร์มินัลโดยเฉพาะสำหรับการนับขึ้นและลงพร้อมกับการรีเซ็ตต้นแบบและอินพุตโหลดซึ่งให้ความสะดวกในการกำหนดค่าสถานะเริ่มต้นตามความต้องการที่แตกต่างกัน

สถาปัตยกรรมของ 74193 IC รองรับการนับทิศทางที่ง่ายดายในอุปกรณ์ดิจิตอลตัวเลือกระหว่างการนับขึ้นและลงช่วยเพิ่มความสามารถในการปรับตัวของระบบการดำเนินการนับแต่ละครั้งนั้นสอดคล้องกับพัลส์นาฬิกาอย่างแม่นยำทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับระบบที่ซับซ้อนซึ่งเวลาเป็นสิ่งสำคัญสำหรับคุณการซิงโครไนซ์นี้อาจเป็นปัจจัยเชิงกลยุทธ์ในการรับรองการดำเนินการตามลำดับที่สอดคล้องกัน

คุณสมบัติที่สำคัญของ IC นี้คือการรีเซ็ตต้นแบบซึ่งช่วยให้สามารถรีเซ็ตบิตทั้งหมดได้ทันที - ฟังก์ชั่นที่มักจะถูกปรับใช้ในระหว่างการเริ่มต้นหรือเมื่อแก้ไขข้อผิดพลาดนอกจากนี้อินพุตโหลดยังเพิ่มประโยชน์โดยการทำให้คุณสามารถตั้งค่าการนับเริ่มต้นที่กำหนดไว้ล่วงหน้าซึ่งอนุญาตให้มีระดับของการปรับแต่งส่วนบุคคลที่จำเป็นในบริบทดิจิตอลที่หลากหลายการตั้งค่าส่วนบุคคลดังกล่าวกลายเป็นพื้นฐานในสถานการณ์ที่อุปกรณ์ได้รับการกำหนดค่าเริ่มต้นเป็นประจำหรือต้องการการจัดการพิเศษในระหว่างการหยุดชะงัก

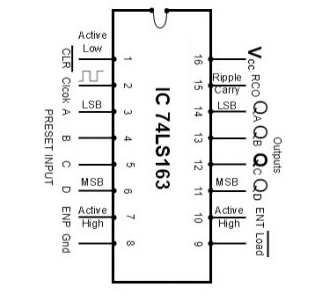

การกำหนดค่าพิน

หมายเลขพิน	ชื่อพิน	คำอธิบาย
PIN 1	CLR	อินพุตรีเซ็ตแบบรีเซ็ตแบบแอคทีฟต่ำ
พิน 2	ลูกนก	สัญญาณอินพุตนาฬิกา
พิน 3	A (LSB)	อินพุตข้อมูลที่ตั้งไว้ล่วงหน้า
พิน 4	ข	อินพุตข้อมูลที่ตั้งไว้ล่วงหน้า
พิน 5	C	อินพุตข้อมูลที่ตั้งไว้ล่วงหน้า
พิน 6	D (MSB)	อินพุตข้อมูลที่ตั้งไว้ล่วงหน้า
พิน 7	enp	อินพุตที่ใช้งานอยู่สูง
พิน 8	gnd	พินภาคพื้นดิน
พิน 9	โหลด	อินพุตโหลดข้อมูลที่ใช้งานอยู่ต่ำ
พิน 10	ความรู้สึก	อินพุตที่ใช้งานอยู่สูง
พิน 11	QD (MSB)	เอาต์พุตฟลิปฟล็อป
PIN 12	QC	เอาต์พุตฟลิปฟล็อป
PIN 13	QB	เอาต์พุตฟลิปฟล็อป
PIN 14	QA (LSB)	เอาต์พุตฟลิปฟล็อป
พิน 15	RCO	การเปลี่ยนเอาต์พุตของระลอกคลื่นจาก 0 เป็น 1
PIN 16	VCC	พินอินพุตพลังงาน

คุณสมบัติ

คุณสมบัติ	คำอธิบาย
ความถี่ CLK	ทำงานด้วยความถี่ CLK 32 MHz
การใช้พลังงาน	การใช้พลังงานถูกต่อยอดที่ 93 เมกะวัตต์
ประเภทเคาน์เตอร์	ฟังก์ชั่นเป็นเคาน์เตอร์ขึ้น/ลงโมดูล 4 บิต
อินพุตที่ตั้งไว้ล่วงหน้า	มาพร้อมกับอินพุตที่ตั้งไว้ล่วงหน้า
การเขียนโปรแกรม	คุณสมบัติการเขียนโปรแกรมแบบซิงโครนัส
พกพาระลอกคลื่น	มีระลอกภายในสำหรับการนับที่มีประสิทธิภาพ
พกพา	เสนอเอาต์พุตพกพาที่เหมาะสำหรับการเรียงซ้อน N-bit
เวลาแพร่กระจาย	มีเวลาเผยแพร่ 14 ns

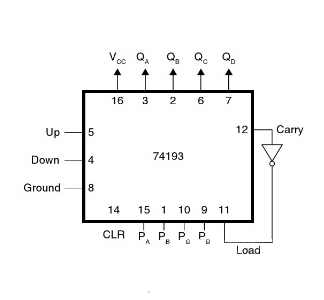

สร้างเคาน์เตอร์ขึ้น/ลงด้วย IC 74193

คอมเพล็กซ์ 74193 IC ซึ่งได้รับการยอมรับสำหรับฟังก์ชั่นการนับที่ปรับได้เป็นองค์ประกอบที่มีค่าในระบบดิจิตอลสำหรับการเปิดใช้งานการนับที่หลากหลายขึ้น/ลงในเค้าโครงวงจร PIN-16 เชื่อมต่อกับ VCC เพื่อให้ IC ด้วยกำลังการทำงานพินที่ชัดเจนนั้นมีพื้นฐานมาจากกลยุทธ์ซึ่งทำหน้าที่รีเซ็ตเคาน์เตอร์เมื่อจำเป็นช่วยรักษาความน่าเชื่อถือของระบบและประสิทธิภาพ

ข้อมูลไบนารีเข้าสู่ IC ผ่าน PIN PA, PB, PC และ PDเอาต์พุตไบนารีที่สอดคล้องกันสามารถเข้าถึงได้ที่ QA, QB, QC และ QD ซึ่งส่งมอบจำนวนที่ประมวลผลซึ่งส่วนใหญ่เป็นประโยชน์สำหรับงานเช่นวงจรกำหนดเวลาและตัวแบ่งความถี่ที่ต้องการความแม่นยำสูง

ทิศทางการนับไม่ว่าจะเป็นการเพิ่มหรือลดลงจะถูกควบคุมผ่านอินพุตนาฬิกาพิเศษความสามารถนี้ช่วยให้คุณสามารถปรับลำดับการนับของ IC แบบไดนามิกเพิ่มความยืดหยุ่นในแอปพลิเคชันต่างๆเมื่อใช้ IC ในสถานการณ์จริงมันเป็นการครอบงำเพื่อกำหนดรูปแบบของนาฬิกาและที่อยู่ปัญหาเสียงรบกวนเพื่อหลีกเลี่ยงการนับที่ไม่ถูกต้องทำให้มั่นใจได้ว่าวงจรจะทำงานได้อย่างน่าเชื่อถือ

การวิเคราะห์เปรียบเทียบเคาน์เตอร์ขึ้นและลง

เคาน์เตอร์ขึ้น	เคาน์เตอร์ลง
เคาน์เตอร์ UP นับจาก '0' ถึงขีด จำกัด สูงสุด	ตัวนับลงเริ่มต้นจากค่าสูงสุดและลงมา ถึง '0'
มันนับเหตุการณ์ในลำดับจากน้อยไปมาก	มันนับเหตุการณ์ในลำดับจากมากไปน้อย

จุดแข็งและข้อ จำกัด ของเคาน์เตอร์ขึ้น/ลง

จุดแข็ง

เคาน์เตอร์ขึ้น/ลงให้ประโยชน์ที่หลากหลายโดยเฉพาะอย่างยิ่งในโลกของ รวมเข้ากับระบบความเร็วสูง-โครงสร้างฟลิปฟล็อปที่ตรงไปตรงมาของพวกเขาช่วยในการเชื่อมต่อได้อย่างง่ายดายซึ่งมักนำไปสู่ตัวเลือกที่ประหยัดต้นทุนสำหรับอุปกรณ์ดิจิตอลที่การลดความซับซ้อนเป็นสิ่งสำคัญ ความสามารถในการนับในทั้งสองทิศทาง - เพิ่มขึ้นและลง - เพิ่มความเก่งกาจการพิสูจน์ที่เป็นประโยชน์ในแอปพลิเคชันเช่นนาฬิกาดิจิตอลหรือเคาน์เตอร์เหตุการณ์ที่การนับแบบสองทิศทางเป็นที่ต้องการ นอกจากนี้ฟังก์ชั่นของพวกเขาส่องแสงในระบบทดสอบที่ใช้ในการยืนยันสัญญาณเชิงตรรกะแอปพลิเคชันบนมือชื่นชมพวกเขา การออกแบบที่ไม่ซับซ้อนซึ่งทำให้มั่นใจได้ว่าการดีบักและการบำรุงรักษาที่ง่ายขึ้นนำเสนอข้อได้เปรียบที่น่าทึ่งสำหรับคุณมุ่งเน้นไปที่งานการแก้ปัญหาและการเพิ่มประสิทธิภาพ

ข้อ จำกัด

แม้จะมีจุดแข็ง แต่เคาน์เตอร์ขึ้น/ลงแสดงข้อ จำกัด เฉพาะโดยเฉพาะอย่างยิ่งเกี่ยวกับความแม่นยำที่ความถี่สูง เมื่อความเร็วในการดำเนินงานเพิ่มขึ้นพวกเขาอาจเผชิญกับความไม่ถูกต้องวางความท้าทายในระบบที่จัดลำดับความสำคัญความน่าเชื่อถือสูง ความไม่ถูกต้องเหล่านี้มักเกิดจากการพึ่งพาการซิงโครไนซ์นาฬิกาภายนอกซึ่งอาจเฉพาะเจาะจง ต้องการวงจรฟลิปฟล็อปเสริม-ข้อกำหนดดังกล่าวสามารถ เพิ่มความซับซ้อนของวงจรและแนะนำความล่าช้าของเวลาที่อาจเกิดขึ้น-นอกจากนี้เมื่อจัดการระบบบิตที่ซับซ้อน ความล่าช้าใด ๆ ที่เกี่ยวข้องกับเคาน์เตอร์สามารถทำให้รุนแรงขึ้นได้ส่งผลกระทบต่อประสิทธิภาพของระบบโดยรวมดังนั้นคุณสามารถสำรวจโซลูชันทางเลือกหรือส่วนประกอบเพิ่มเติมเพื่อลดผลกระทบเหล่านี้โดยใช้กลยุทธ์ของพวกเขาในการปรับปรุงเทคนิคการซิงโครไนซ์การนำทางการประนีประนอมเหล่านี้ต้องการการประเมินความต้องการของระบบอย่างรอบคอบและองค์ประกอบดังกล่าวอาจส่งผลกระทบต่อประสิทธิภาพการทำงานซึ่งมักจะนำคุณไปสู่การปรับปรุงการออกแบบเชิงกลยุทธ์ที่เหมาะกับความต้องการแอปพลิเคชันที่เฉพาะเจาะจง

การใช้เคาน์เตอร์ขึ้น/ลง

เคาน์เตอร์กลับอัตโนมัติ

ในโลกของวิศวกรรมระบบที่ต้องการการควบคุมอย่างพิถีพิถันเคาน์เตอร์ขึ้น/ลงแนะนำคุณลักษณะที่มีประโยชน์: การปรับทิศทางการนับโดยอัตโนมัติที่ขีด จำกัด ที่กำหนดความสามารถในการปรับตัวนี้รองรับการเปลี่ยนแปลงที่ไร้ที่ติระหว่างการนับล่วงหน้าและข้างหลังฟังก์ชั่นดังกล่าวมีมูลค่าโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมอัตโนมัติที่การติดตามการเคลื่อนไหวในทั้งสองทิศทางส่งผลกระทบอย่างลึกซึ้งต่อประสิทธิภาพการปฏิบัติงานยกตัวอย่างเช่นหุ่นยนต์อุตสาหกรรมควบคุมคุณลักษณะนี้เพื่อให้แน่ใจว่ามีความแม่นยำหลังจากถึงขอบเขตการเคลื่อนไหวของพวกเขา

ตัวแบ่งนาฬิกา

ภายในระบบอิเล็กทรอนิกส์ดิจิตอลเคาน์เตอร์ขึ้น/ลงมีส่วนสำคัญในการสร้างตัวแบ่งนาฬิกาซึ่งปรับความถี่ของสัญญาณนาฬิกาอย่างเชี่ยวชาญการมอดูเลตนี้ช่วยในการสร้างสัญญาณกำหนดเวลาที่เป็นกุญแจสำคัญในการขับเคลื่อนส่วนประกอบที่หลากหลายที่ความถี่ที่แตกต่างกันภายในระบบรวมด้วยการนำเสนอนาฬิกาที่มีความเร็วที่แตกต่างกันเคาน์เตอร์เหล่านี้มีบทบาทสำคัญในการซิงโครไนซ์กระบวนการที่หลากหลายดังนั้นจึงตอบสนองความต้องการของระบบที่ไม่ซ้ำกัน

ระบบการจัดการที่จอดรถ

ในพื้นที่ในเมืองสำลักด้วยการจราจรขึ้น/ลงเคาน์เตอร์ส่งมอบโซลูชั่นแบบไดนามิกผ่านระบบการจัดการที่จอดรถด้วยการเพิ่มจำนวนการนับด้วยการเข้าของยานพาหนะแต่ละคันและลดลงเมื่อออกจากทางออกเคาน์เตอร์เหล่านี้ให้การอัปเดตที่เหมาะสมในจุดจอดรถที่มีอยู่ในเวลาที่เหมาะสมกลไกการติดตามจริงนี้รองรับการใช้โครงสร้างพื้นฐานที่จอดรถที่มีประสิทธิภาพในขณะที่เพิ่มคุณค่าประสบการณ์ของคุณ

การแบ่งความถี่

สำหรับงานที่เกี่ยวข้องกับการแบ่งพาร์ติชันความถี่ในเครือข่ายการสื่อสารเคาน์เตอร์ขึ้น/ลงได้รับการพิสูจน์ว่าเป็นประโยชน์อย่างมากเนื่องจากเสียงรบกวนต่ำและลดการใช้พลังงานเคาน์เตอร์เหล่านี้ช่วยในการแบ่งอย่างพิถีพิถันและการจัดการความถี่ทำให้สามารถใช้ที่พักหลายช่องทางภายในเครือข่ายในสภาพแวดล้อมที่มีการประมวลผลสัญญาณอย่างกว้างขวางการใช้เคาน์เตอร์ดังกล่าวช่วยให้มั่นใจได้ว่ามีสัญญาณรบกวนน้อยที่สุดรักษาความสมบูรณ์และคุณภาพของสัญญาณการสื่อสาร

การนับ decadal แบบอะซิงโครนัส

เคาน์เตอร์ขึ้น/ลงเปิดใช้งานการนับ decadal แบบอะซิงโครนัสใช้สำหรับแอปพลิเคชันที่การดำเนินการเกิดขึ้นอย่างอิสระจากนาฬิกาทั่วโลกในระบบแบบอะซิงโครนัสเคาน์เตอร์เหล่านี้ให้วิธีการที่เชื่อถือได้เพื่อให้ได้การนับฐาน -10 ที่ยอดเยี่ยมในการปรับตัวโดยไม่ต้องริบความแม่นยำยูทิลิตี้ของพวกเขาส่องแสงในระบบที่ทำงานในสภาพที่หลากหลายปรับได้อย่างราบรื่นโดยไม่ต้องเสียสละความแม่นยำ

บทสรุป

บทความนี้ขุดลงในการออกแบบที่ซับซ้อนและด้านการดำเนินงานของเคาน์เตอร์ขึ้น/ลงโดยมุ่งเน้นไปที่ 74193 ICเป็นที่รู้จักกันดีในเรื่องความสามารถในการนับแบบคู่ - ทั้งเพิ่มขึ้นและลงมา - มีการใช้งานที่หลากหลายตั้งแต่ระบบที่จอดรถที่ซับซ้อนไปจนถึงงานการแบ่งความถี่ที่ซับซ้อนเมื่อภูมิทัศน์ทางเทคโนโลยีเปลี่ยนไปความเข้าใจอย่างลึกซึ้งเกี่ยวกับส่วนประกอบเหล่านี้สามารถผลักดันนวัตกรรมและเพิ่มประสิทธิภาพยูทิลิตี้ของเคาน์เตอร์ขึ้น/ลงขยายเกินกว่าแอพพลิเคชั่นทั่วไปการเข้าไปในระบบอัตโนมัติที่กลไกการนับที่แม่นยำช่วยเพิ่มประสิทธิภาพตัวอย่างเช่นในโซลูชันการจัดการการจราจรแบบไดนามิกเคาน์เตอร์ดังกล่าวมีบทบาทสำคัญโดยการรวมข้อมูลจริงเพื่อเพิ่มประสิทธิภาพการไหลการใช้ประโยชน์จากความเก่งกาจของอุปกรณ์ช่วยให้ความท้าทายในภาคส่วนต่าง ๆ ได้พบกับกลยุทธ์ที่กำหนดเองจากข้อมูลเชิงลึกเฉพาะของอุตสาหกรรมการใช้งานที่แน่นอนของเคาน์เตอร์เหล่านี้สามารถเพิ่มประสิทธิภาพของระบบได้อย่างมีนัยสำคัญ
