โมดูล DS1307 RTC: ส่วนประกอบแอปพลิเคชันและข้อมูลจำเพาะ

คู่มือนี้สำรวจโมดูล DS1307 Real Time Clock (RTC) ซึ่งเป็นองค์ประกอบสำหรับการจับเวลาที่แม่นยำในระบบอิเล็กทรอนิกส์ที่หลากหลายที่ใช้กันทั่วไปในอุปกรณ์เช่นคอมพิวเตอร์และเซิร์ฟเวอร์ DS1307 ให้การจัดการเวลาที่เชื่อถือได้ผ่านคอนโทรลเลอร์ในตัว, Resonator คริสตัลควอตซ์และออสซิลเลเตอร์ในคู่มือนี้เราจะตรวจสอบการออกแบบภายในคุณสมบัติทางเทคนิคที่สำคัญเทคนิคการเชื่อมต่อและแอปพลิเคชันแสดงให้เห็นว่ามันรักษาความถูกต้องได้อย่างไรแม้จะใช้พลังงานน้อยที่สุด

แคตตาล็อก

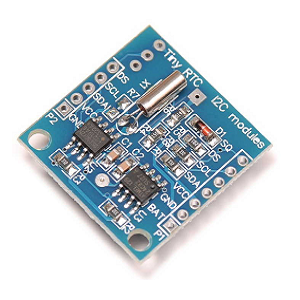

ภาพรวมของโมดูล DS1307 RTC

ที่ DS1307 โมดูล RTC นำเสนอตัวเลือกที่มีประสิทธิภาพอย่างน่าทึ่งสำหรับการบำรุงรักษาเวลาที่แม่นยำในการรวมการสื่อสาร I2C เพื่อเพิ่มฟังก์ชั่นศูนย์กลางของความสามารถมันมีนาฬิกาและปฏิทินทศนิยม (BCD) แบบไบนารีที่ครอบคลุม (BCD) พร้อมกับ SRAM ที่ไม่ระเหย 56 ไบต์สำหรับการเก็บรักษาข้อมูลที่มีประสิทธิภาพผ่านรถบัส I2C คุณสามารถดึงข้อมูลในวินาทีนาทีชั่วโมงเวลาวันวันที่เดือนและปีให้ความรู้สึกควบคุมเมื่อเวลาผ่านไปการดึงข้อมูลคุณลักษณะนาฬิกา/ปฏิทิน BCD ถูกสร้างขึ้นเพื่อให้การเป็นตัวแทนเวลาและการจัดการง่ายขึ้นทำให้มั่นใจได้ว่าทั้งความแม่นยำและความสะดวกในการใช้งานการรวมตัวกันของ SRAM 56 ไบต์ช่วยเพิ่มความยืดหยุ่นให้ความรู้สึกปลอดภัยโดยการรักษาความสมบูรณ์ของข้อมูลแม้ในระหว่างการสูญเสียพลังงานทำให้สามารถจัดเก็บข้อมูลที่กำหนดเพิ่มเติมได้โดยไม่ต้องกังวลวิศวกรรมขั้นสูงของโมดูลรองรับการปรับเปลี่ยนอัตโนมัติสำหรับวันสิ้นเดือนรวมถึงการคำนวณ LEAP Year ซึ่งยกภาระการแก้ไขด้วยตนเองในการตั้งค่าที่ไม่สามารถทำได้ความพร้อมใช้งานของรูปแบบ 12 ชั่วโมงและ 24 ชั่วโมงควบคู่ไปกับตัวชี้วัด AM/PM ให้การตั้งค่าที่หลากหลายซึ่งสะท้อนถึงความสามารถในการปรับตัวของโมดูลแง่มุมที่โดดเด่นของ DS1307 คือความสามารถในการใช้พลังงานซึ่งช่วยให้การเปลี่ยนแปลงอย่างราบรื่นเป็นพลังงานสำรองในระหว่างการหยุดทำงานหลักสิ่งนี้ทำให้มั่นใจได้ว่ากระบวนการซ่อมเวลาอย่างต่อเนื่องพิสูจน์ได้เปรียบในแอปพลิเคชันที่มีการจัดลำดับความสำคัญและความน่าเชื่อถือของข้อมูลเวลาคงที่เช่นภายในระบบฝังตัว

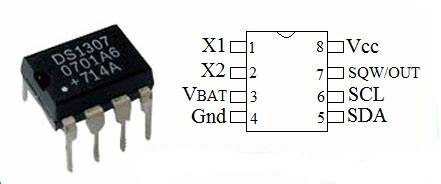

การกำหนดค่าพินของ DS1307 IC

หมายเลขพิน	ชื่อพิน	คำอธิบาย
หมุด 1 & 2	x1, x2	Crystal Oscillator จะต้องเป็นพันธมิตรกับหมุดทั้งสองนี้
พิน 3	V-bat	เชื่อมต่อกับเทอร์มินัลบวกของแบตเตอรี่ทำหน้าที่เป็น การจัดหาอินพุตสำรองสำหรับเซลล์ลิเธียม 3V ปกติเพื่อรักษาความแม่นยำ การจับเวลาเมื่อพลังงานหลักหายไป
พิน 4	gnd	พินภาคพื้นดิน (อินพุตพลังงานเชิงลบ) ของ RTC IC
พิน 5	VCC	พินอินพุตพลังงานบวกที่มีช่วง 3.3V ถึง 5.5V
พิน 6	SCL & SDA	SCL: อินพุตนาฬิกาสำหรับการสื่อสาร I2C, การซิงโครไนซ์ การเคลื่อนไหวของข้อมูลSDA: ข้อมูล I/O PIN สำหรับอินเทอร์เฟซอนุกรม I2C
พิน 7	sqw/out	ใช้เพื่อรับความถี่คลื่นสี่เหลี่ยม (1Hz, 4kHz, 8kHz, หรือ 32kHz) โดยทางโปรแกรม

คุณสมบัติและข้อกำหนดของ DS1307 RTC

คุณสมบัติ/ข้อมูลจำเพาะ	คำอธิบาย
แรงดันไฟฟ้า	5V
ประเภทแพ็คเกจ	มีอยู่ในแพ็คเกจ SOIC/DIP 8 พิน
ส่วนต่อประสาน	อินเทอร์เฟซ I2C สองสาย
พินเอาท์พุท	1Hz เอาต์พุตพิน
การใช้พลังงาน	กิน <500NA ในโหมดสำรองแบตเตอรี่ด้วย ออสซิลเลเตอร์ทำงาน
หน่วยความจำที่ไม่ระเหย	56 ไบต์สำหรับการจัดเก็บข้อมูล
เวลาที่ตั้งโปรแกรมไว้ล่วงหน้า	มาก่อนตั้งโปรแกรมด้วยเวลาปัจจุบัน
ฟังก์ชั่นการจับเวลา	จัดการฟังก์ชั่นการจับเวลาทั้งหมด
ความถูกต้องของค่าตอบแทน	ใช้ได้กับปี 2100
สำรองแบตเตอรี่	โมดูลได้รับการสนับสนุนจากแบตเตอรี่
ความเข้ากันได้ของไมโครคอนโทรลเลอร์	ให้อินเทอร์เฟซพอร์ตอนุกรมอย่างง่ายสำหรับส่วนใหญ่ ไมโครคอนโทรลเลอร์
การตรวจจับกำลังไฟ	คุณสมบัติการตรวจจับและสวิตช์ไฟอัตโนมัติโดยอัตโนมัติ วงจร

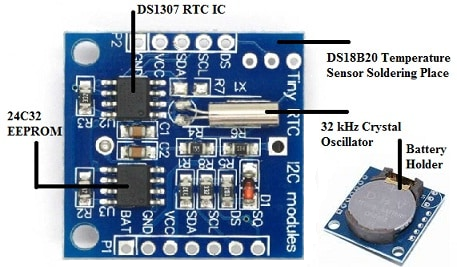

ส่วนประกอบของโมดูล DS1307 RTC

DS1307 RTC วงจรรวม

ศูนย์กลางของโมดูลคือ DS1307 RTC IC ซึ่งได้รับมอบหมายให้รักษาเวลาที่แม่นยำในแอปพลิเคชันจำนวนมากมันเชื่อมต่อผ่านโปรโตคอล I2C อำนวยความสะดวกในการแลกเปลี่ยนข้อมูลที่ตรงไปตรงมาด้วยการเดินสายน้อยที่สุดสะท้อนความเรียบง่ายที่ต้องการในการใช้งานจริงIC นำเสนอการดำเนินการในรูปแบบ 24 ชั่วโมงหรือ 12 ชั่วโมงด้วยตัวบ่งชี้ AM/PM ซึ่งรองรับความต้องการการจับเวลาที่หลากหลาย

32kHz Crystal Oscillator

oscillator คริสตัล 32kHz ให้ความถี่คงที่ที่จำเป็นสำหรับความแม่นยำของเวลาในขณะที่การแปรผันของอุณหภูมิอาจทำให้เกิดการเปลี่ยนแปลงเล็กน้อยสิ่งเหล่านี้ได้รับการจัดการผ่านวิธีการชดเชยอุณหภูมิ แต่ใช้ประโยชน์จากข้อมูลเชิงลึกเชิงประจักษ์เพื่อปรับความแม่นยำในการปรับแต่ง

ส่วนประกอบ 24C32 EEPROM

มีชิป EEPROM 24C32 โมดูลช่วยให้สามารถจัดเก็บข้อมูลการตั้งค่าการกำหนดค่าถาวรได้อย่างถาวรใช้ประโยชน์จากรถบัส I2C ที่ใช้ร่วมกันกับ RTC ซึ่งช่วยเพิ่มประสิทธิภาพการสื่อสารการฝังข้อมูลภายในฮาร์ดแวร์จะเพิ่มการพึ่งพาตนเองของอุปกรณ์และความน่าเชื่อถือในการปฏิบัติงาน

การห่อหุ้มแบตเตอรี่และเซลล์ลิเธียม 3V

เพื่อให้แน่ใจว่าการจับเวลาอย่างต่อเนื่องในระหว่างการหยุดชะงักของพลังงานโมดูลนี้มีตัวยึดแบตเตอรี่สำหรับเซลล์ลิเธียม CR2032ความต่อเนื่องนี้พบว่ามีความคล้ายคลึงกันในระบบสำรองข้อมูลที่ปกป้องความสมบูรณ์ของข้อมูลและรักษากระแสการดำเนินงานโดยเฉพาะอย่างยิ่งในสาขาที่ต้องการฟังก์ชั่นที่ต่อเนื่อง

อินเทอร์เฟซเซ็นเซอร์อุณหภูมิสำหรับ DS18B20

โมดูลสามารถรองรับเซ็นเซอร์อุณหภูมิ DS18B20 ผ่านพอร์ตเสริมการตรวจสอบอุณหภูมิมีประโยชน์ในสถานการณ์ที่สภาพแวดล้อมอาจส่งผลต่อความแม่นยำของเวลาในการตั้งค่าอุตสาหกรรมข้อมูลดังกล่าวจะผลักดันการปรับแต่งทันทีเพื่อให้มั่นใจถึงประสิทธิภาพและความแม่นยำในกระบวนการ

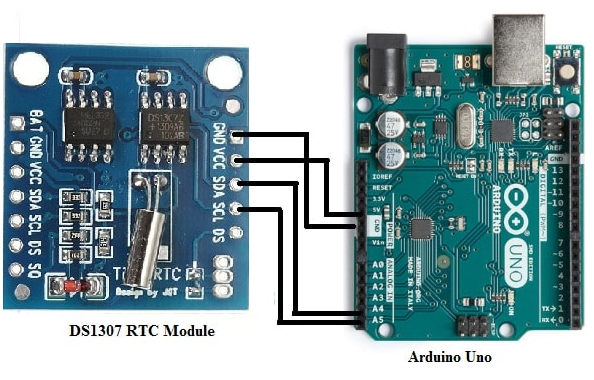

เชื่อมต่อ DS1307 กับ Arduino Uno

ในการเชื่อมต่อโมดูลนาฬิกา DS1307 แบบเรียลไทม์ (RTC) เข้ากับ Arduino UNO ให้ทำตามขั้นตอนง่ายๆเหล่านี้: เชื่อมโยง PIN SCL ไปยัง A5, SDA ถึง A4, VCC ถึง 5V และ GND ไปยัง GNDการตั้งค่านี้ช่วยให้มั่นใจได้ว่าการสื่อสารที่เชื่อถือได้ระหว่างโมดูลและ Arduinoก่อนการเขียนโปรแกรมให้ติดตั้งห้องสมุด DS1307 โดย Michael Margolis ผ่าน Arduino IDEไลบรารีนี้มีฟังก์ชั่นที่จำเป็นในการจัดการฮาร์ดแวร์ได้อย่างง่ายดายโมดูล DS1307 นั้นมีค่าสำหรับโครงการที่ต้องใช้เวลาอย่างแม่นยำเช่นการบันทึกข้อมูลการกำหนดเวลาหรือการประมวลผลข้อมูลมันรักษาเวลาและวันที่ปัจจุบันไว้อย่างสม่ำเสมอแม้ในระหว่างการหยุดทำงานด้วยพลังงานด้วยการสำรองแบตเตอรี่ในตัวเพื่อให้แน่ใจว่าการตั้งค่าที่ราบรื่นให้ใช้เขียงหั่นขนมสำหรับการเชื่อมต่อที่ปลอดภัยและปรับได้หลีกเลี่ยงการลัดวงจรการติดฉลากสายไฟยังสามารถลดความสับสนได้โดยเฉพาะในโครงการที่ซับซ้อนมากขึ้น

เมื่อฮาร์ดแวร์พร้อมขั้นตอนต่อไปคือการเริ่มต้นซอฟต์แวร์เริ่มต้นด้วยการสร้างการเชื่อมต่ออนุกรมที่แข็งแกร่งตรวจสอบสถานะการทำงานของ RTC และตั้งค่าเวลาเริ่มต้นหากจำเป็นจากนั้นตรวจสอบเวลาอย่างต่อเนื่องและแสดงบนจอภาพอนุกรมในรูปแบบ HH: MM: SS ที่อ่านได้เพื่อตรวจสอบการสื่อสารที่เหมาะสมระหว่าง Arduino และโมดูลการดีบักและการปรับแต่งในระหว่างขั้นตอนนี้สามารถปรับปรุงกระบวนการพัฒนาได้อย่างมากหากปัญหาเช่นเวลาที่ไม่ถูกต้องแสดงหรือเกิดข้อผิดพลาดในการสื่อสารตรวจสอบให้แน่ใจว่าไลบรารีของคุณทันสมัยและตรวจสอบการเชื่อมต่อทั้งหมดอย่างระมัดระวังการแก้ไขปัญหาอย่างเป็นระบบการทดสอบส่วนประกอบแต่ละครั้งในแต่ละครั้งมักจะเปิดเผยสาเหตุของรากการให้คำปรึกษาฟอรัมออนไลน์หรือแหล่งข้อมูลชุมชนสามารถให้บริการโซลูชั่นที่รวดเร็วสำหรับความท้าทายทั่วไป

แอปพลิเคชันของโมดูล DS1307 RTC

นาฬิกาดิจิตอลและอุปกรณ์ประทับเวลา

DS1307 ใช้กันอย่างแพร่หลายในนาฬิกาดิจิตอลและอุปกรณ์ที่ต้องใช้เวลาอย่างแม่นยำตัวอย่างเช่นกล้องพึ่งพามันเพื่อเพิ่มการประทับเวลาที่แม่นยำลงในรูปภาพและวิดีโอช่วยจัดทำเอกสารเหตุการณ์ในลำดับเหตุการณ์การเก็บเวลาเวลานั้นยอดเยี่ยมในอุปกรณ์บันทึกข้อมูลเช่นเซ็นเซอร์สิ่งแวดล้อมซึ่งมีการบันทึกที่แม่นยำสำหรับการวิเคราะห์แนวโน้มและการติดตามในอดีตในระบบการเข้าร่วม DS1307 ทำให้มั่นใจได้ว่าการติดตามเวลาเช็คอินของพนักงานที่เชื่อถือได้สำหรับการรักษาบันทึกเวลาที่แม่นยำในสถานที่ทำงานและสถาบัน

โครงการ DIY และการรวมไมโครคอนโทรลเลอร์

DS1307 RTC เป็นที่ชื่นชอบเพราะอินเทอร์เฟซการสื่อสาร I2C ทำให้ง่ายต่อการจับคู่กับไมโครคอนโทรลเลอร์ยอดนิยมเช่น Arduino และ Raspberry Piโครงการ DIY เช่นระบบอัตโนมัติในบ้านนาฬิกาปลุกและเทคโนโลยีที่สวมใส่ได้มักจะรวมโมดูลนี้เพื่อความน่าเชื่อถือและความเรียบง่าย

หุ่นยนต์และช่วงเวลาที่แม่นยำ

ในหุ่นยนต์ความแม่นยำของเวลาเป็นสิ่งที่ดีสำหรับงานเช่นการซิงโครไนซ์การประสานงานเซ็นเซอร์และการนำทางDS1307 ให้สัญญาณนาฬิกาที่แม่นยำช่วยให้หุ่นยนต์สามารถดำเนินการในช่วงเวลาที่กำหนดและควบคุมการทำงานที่แม่นยำมันมักจะใช้ในหุ่นยนต์อิสระโดรนและหุ่นยนต์อุตสาหกรรมเพื่อกำหนดเวลางานเช่นการรวบรวมข้อมูลเซ็นเซอร์การควบคุมมอเตอร์และการหลีกเลี่ยงสิ่งกีดขวางด้วยเวลาที่ไร้ที่ติ

เซิร์ฟเวอร์และระบบกระจาย

โมดูล DS1307 RTC เป็นโซลูชันที่เชื่อถือได้สำหรับเซิร์ฟเวอร์และระบบคอมพิวเตอร์แบบกระจายซึ่งจำเป็นต้องใช้เวลาในการซิงโครไนซ์มันช่วยในการบันทึกข้อมูลที่แม่นยำเพื่อให้มั่นใจว่าการประทับเวลานั้นสอดคล้องกันในหลาย ๆ อุปกรณ์ในระบบกระจายมันช่วยประสานการกระทำระหว่างเซิร์ฟเวอร์โดยการรักษาความรู้สึกที่ใช้ร่วมกันระบบรักษาความปลอดภัยยังได้รับประโยชน์จากการจับเวลาที่แม่นยำ

เครื่องวัดพลังงานยูทิลิตี้

บริษัท ยูทิลิตี้มักจะรวม DS1307 เข้ากับเครื่องวัดพลังงานเพื่อให้แน่ใจว่าการเรียกเก็บเงินที่แม่นยำและการจับเวลาข้อมูลการใช้พลังงานด้วยการบันทึกเวลาที่แน่นอนเมื่อการใช้ไฟฟ้าเกิดขึ้นเครื่องวัดพลังงานเหล่านี้จะให้บันทึกการใช้พลังงานที่โปร่งใสและเชื่อถือได้นี่เป็นสิ่งที่ยอดเยี่ยมในพื้นที่ที่การเรียกเก็บเงินขึ้นอยู่กับช่วงเวลาของวันเช่นอัตราการไฟฟ้าสูงสุดและจุดสูงสุด

อุปกรณ์เกม

คอนโซลเกมที่ทันสมัยและอุปกรณ์พกพาใช้ประโยชน์จาก DS1307 สำหรับฟังก์ชั่นนาฬิกาภายในโมดูลเปิดใช้งานคุณสมบัติตามเวลาเช่นความท้าทายที่กำหนดเวลาเหตุการณ์หรือรางวัลที่ขึ้นอยู่กับนาฬิกาตัวอย่างเช่นเกมที่มีวงจรกลางวันหรือทริกเกอร์เหตุการณ์ขึ้นอยู่กับ DS1307 เพื่อติดตามและจัดการเวลาในเกมอย่างถูกต้อง

หน่วย GPS และระบบนำทาง

DS1307 ใช้ในหน่วย GPS และอุปกรณ์นำทางเพื่อปรับปรุงการทำงานของพวกเขาจำเป็นต้องใช้การจับเวลาในระบบ GPS สำหรับการคำนวณตำแหน่งที่แม่นยำและการประสานงานสัญญาณจากดาวเทียมหลายดวงDS1307 ทำให้มั่นใจได้ว่าอุปกรณ์เหล่านี้จะรักษาเวลาที่แม่นยำซึ่งส่งผลกระทบโดยตรงต่อคุณภาพและความน่าเชื่อถือของข้อมูลการนำทาง

อุปกรณ์การแพทย์

อุปกรณ์การแพทย์มักขึ้นอยู่กับเวลาที่แม่นยำสำหรับการวินิจฉัยการตรวจสอบและการบันทึกข้อมูลผู้ป่วยอุปกรณ์เช่นปั๊มอินซูลินตรวจสอบอัตราการเต้นของหัวใจและเครื่องจักร ECG แบบพกพาได้รวม DS1307 เพื่อติดตามเวลาอย่างถูกต้องสำหรับตารางยาการตรวจสอบอย่างต่อเนื่องหรือข้อมูลสุขภาพที่บันทึกไว้ความน่าเชื่อถือของมันทำให้มั่นใจได้ว่าอุปกรณ์เหล่านี้ทำงานได้อย่างสม่ำเสมอปรับปรุงผลลัพธ์ของผู้ป่วย

อุปกรณ์บ้านอัจฉริยะ

ในระบบนิเวศของสมาร์ทโฮมโมดูล DS1307 พบสถานที่ในอุปกรณ์เช่นเทอร์โมสตัทระบบไฟและระบบรักษาความปลอดภัยภายในบ้านช่วยให้อุปกรณ์เหล่านี้สามารถใช้งานได้ในตารางเวลาที่ตั้งโปรแกรมไว้ล่วงหน้าเช่นเปิดหรือปิดไฟในเวลาที่กำหนดปรับเทอร์โมสตัทตลอดทั้งวันหรือเปิดใช้งานระบบเตือนภัย/ปิดการใช้งานโดยอัตโนมัติเวลาที่แม่นยำช่วยเพิ่มประสิทธิภาพและการใช้งานของระบบเหล่านี้

ระบบตรวจสอบสิ่งแวดล้อม

เซ็นเซอร์สิ่งแวดล้อมที่ตรวจสอบเงื่อนไขเช่นอุณหภูมิความชื้นและคุณภาพอากาศใช้ DS1307 สำหรับการอ่านที่ประทับเวลาอย่างแม่นยำข้อมูลนี้ได้รับประโยชน์สำหรับการวิจัยการศึกษาสภาพภูมิอากาศและการใช้งานอุตสาหกรรมที่ต้องติดตามแนวโน้มเมื่อเวลาผ่านไปตัวอย่างเช่นในการใช้งานทางการเกษตรสามารถช่วยตรวจสอบความชื้นในดินหรือรูปแบบสภาพอากาศทำให้เกษตรกรสามารถตัดสินใจได้อย่างชาญฉลาดตามเวลาและข้อมูลทางประวัติศาสตร์

ระบบอัตโนมัติอุตสาหกรรม

ในโรงงานและโรงงานอุตสาหกรรม DS1307 ใช้ในระบบอัตโนมัติเพื่อกำหนดเวลาและประสานงานงานเครื่องจักรที่ต้องการการซิงโครไนซ์เช่นสายพานลำเลียงหรือหุ่นยนต์สายการประกอบขึ้นอยู่กับ DS1307 สำหรับเวลาที่เชื่อถือได้การใช้งานในการตั้งค่าอุตสาหกรรมช่วยเพิ่มประสิทธิภาพการผลิตและทำให้มั่นใจได้ว่าการดำเนินงานจะดำเนินการอย่างแม่นยำ
