โมดูล DS3231 RTC อธิบาย: PIN Diagram, Specs และ Microcontroller Interpacing

ในยุคที่การจับเวลาเวลาที่แม่นยำเป็นสุดยอดของความก้าวหน้าทางเทคโนโลยีอุปกรณ์นาฬิกาเรียลไทม์ (RTC) ได้กลายเป็นส่วนประกอบที่จำเป็นในแอปพลิเคชันนับไม่ถ้วนจากระบบ GPS ที่ต้องการความแม่นยำในการกำหนดเวลาที่ไม่มีใครเทียบไปจนถึงการทำงานของเซิร์ฟเวอร์ที่ขึ้นอยู่กับการซิงโครไนซ์ที่เชื่อถือได้โมดูล RTC จะสนับสนุนการทำงานของระบบที่ทันสมัยอุปกรณ์เหล่านี้ทำงานได้อย่างราบรื่นแม้ในระหว่างการหยุดชะงักของพลังงานทำให้มั่นใจได้ว่าการติดตามเวลาอย่างต่อเนื่องในสถานการณ์ที่ร้ายแรงในบรรดาโมดูล RTC ที่มีอยู่มากมาย DS3231 โดดเด่นเป็นจุดเด่นของความแม่นยำและความน่าเชื่อถือด้วย Crystal Oscillator ที่ได้รับการชดเชยอุณหภูมิและคุณสมบัติขั้นสูงจึงกลายเป็นที่ชื่นชอบบทความนี้ขุดลงไปในความสามารถของ DS3231 แสดงการรวมเข้ากับแพลตฟอร์ม Arduino สำรวจแอพพลิเคชั่นที่หลากหลายและเน้นนวัตกรรมทางเทคนิคที่ทำให้เป็นรากฐานที่สำคัญในโครงการที่มีความอ่อนไหวต่อเวลา

แคตตาล็อก

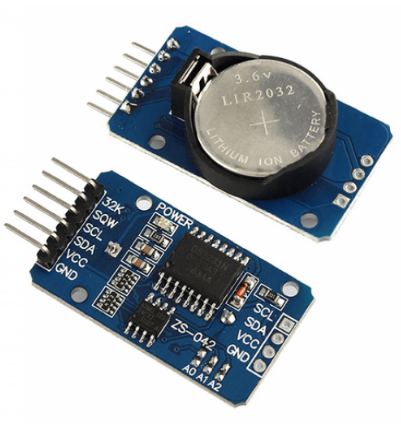

ภาพรวมของโมดูล DS3231 RTC

ที่ DS3231 โมดูล RTC ส่องแสงด้วยความแม่นยำพิเศษซึ่งเป็นหนี้กับอสซิลเลเตอร์คริสตัลที่ได้รับการชดเชยอุณหภูมิที่ฝังอยู่ภายในความสำคัญของมันจะปรากฏชัดเจนในสถานการณ์ที่คาดเดาไม่ได้ซึ่งการหยุดชะงักของพลังงานอาจท้าทายความต่อเนื่องของการจับเวลา แต่การสำรองแบตเตอรี่ของโมดูลยั่งยืนการดำเนินการของมันอย่างง่ายดายโมดูลจับเวลาด้วยความสนใจอย่างพิถีพิถันกับวินาทีนาทีและชั่วโมงนอกจากนี้ยังมีรายละเอียดปฏิทินที่ครอบคลุมรวมถึงวันเดือนและปีที่ปรับให้เข้ากับรูปแบบ 12 ชั่วโมงหรือ 24 ชั่วโมงResonator คริสตัลออนบอร์ดลดเวลาดริฟท์อย่างมีนัยสำคัญทำให้มั่นใจได้ว่าการรักษาเวลาที่ไม่มีใครเทียบ

DS3231 พบว่าตัวเองจำเป็นในโครงการอิเล็กทรอนิกส์จำนวนมากที่ต้องใช้เวลาในการจัดการเวลาที่แม่นยำตัวอย่างรวมถึงระบบการบันทึกข้อมูลและแอปพลิเคชันการจัดตารางเวลาโมดูลรับประกันได้ว่ากิจกรรมจะดำเนินการอย่างน่าเชื่อถือและตรงเวลาการทำงานร่วมกันกับ AT24C32 EEPROM จะขยายตัวเลือกการจัดเก็บข้อมูลเพิ่มความหลากหลายของโครงการคุณสามารถให้ความสำคัญกับชุดค่าผสมนี้ซึ่งทำให้การจัดการข้อมูลง่ายขึ้นและเสริมความแม่นยำการทำงานร่วมกันนี้แสดงให้เห็นถึงความเข้าใจอย่างลึกซึ้งของการรวมคุณสมบัติโมดูลขั้นสูงในที่สุดทำให้ระบบที่ซับซ้อนง่ายขึ้นและแสดงความเชี่ยวชาญที่จำเป็นสำหรับการจัดการโมดูล RTC อย่างมีประสิทธิภาพ

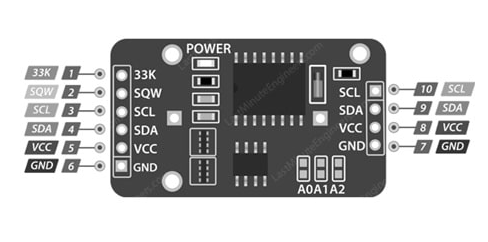

การกำหนดค่าพิน

ชื่อพิน	คำอธิบาย
33K	นี่คือพินเอาต์พุตที่ให้การชดเชย อุณหภูมิและนาฬิกาอ้างอิงที่แม่นยำ
SQW	ให้คลื่นสี่เหลี่ยมที่ความถี่ที่แตกต่างกันและยัง ทำหน้าที่เป็นสัญญาณขัดจังหวะ
SCL	พินอนุกรม (clk) ส่วนใหญ่ใช้ใน i2c การสื่อสาร.
SDA	พินข้อมูลอนุกรมที่ใช้ในการสื่อสาร I2C
VCC	พินแหล่งจ่ายไฟของโมดูลเชื่อมต่อกับ 3.3V หรือ 5V
gnd	พินพื้นดินที่ใช้เพื่อให้พื้นดินทั่วไป

คุณสมบัติและสเป็ค

คุณสมบัติ	รายละเอียด
การทำงานของแรงดันไฟฟ้า	ฟังก์ชั่นที่มีแรงดันไฟฟ้าต่ำ
รีเซ็ตฟังก์ชั่น	ปุ่มกดสำหรับการรีเซ็ตเวลา
สำรองแบตเตอรี่	รวมการสำรองแบตเตอรี่
อินเตอร์เฟส i2c	สองทิศทาง 400 kHz สำหรับการส่งอย่างรวดเร็ว
Eeprom	32 ไบต์สำหรับการอ่าน/เขียนและบันทึกข้อมูล
โหมด RTC	ทำงานในรูปแบบ 12 ชั่วโมงหรือ 24 ชั่วโมง
การสลับแหล่งพลังงาน	สลับจากแหล่งพลังงานเป็นอินทิกรัลโดยอัตโนมัติ แบตเตอรี่
เอาต์พุตคลื่นสี่เหลี่ยมจัตุรัส	ตั้งโปรแกรมได้ตามความจำเป็น
ข้อมูลการกำหนดเวลา	รักษาวินาทีนาทีนาทีชั่วโมงวันสัปดาห์เดือน และปี
ประเภทแพ็คเกจ	16, 300-mil ดังนั้นแพ็คเกจ
ช่วงอุณหภูมิการทำงาน	-45 ° C ถึง -80 ° C
แรงดันไฟฟ้าสูงสุด (VCC)	+0.3 โวลต์
ความแม่นยำของอุณหภูมิ	± 3 ° C
ช่วงแรงดันไฟฟ้า	2.3V ถึง 5.5V
กระแสแบตเตอรี่แบตเตอรี่	500 MA
ความแม่นยำ @ -40 ° C ถึง 80 ° C	± 3.5 ppm
ความแม่นยำ @ 0 ° C ถึง 40 ° C	± 2.0 ppm

การรวม DS3231 ที่ไร้รอยต่อกับ Arduino Uno

ประสบการณ์ของการบูรณาการโมดูล DS3231 กับ Arduino Uno นั้นคล้ายกับปริศนาที่น่าพอใจซึ่งแต่ละชิ้นจัดเรียงเพื่อสร้างภาพที่สอดคล้องกันDS3231 โดดเด่นสำหรับความสามารถในการติดตามเวลาด้วยความแม่นยำอย่างต่อเนื่องเพื่อทำเครื่องหมายอย่างราบรื่นแม้ว่าพลังภายนอกจะถูกพาออกไปซึ่งแตกต่างจากนาฬิการะบบทั่วไปที่สะดุดในช่วงเวลาดังกล่าว

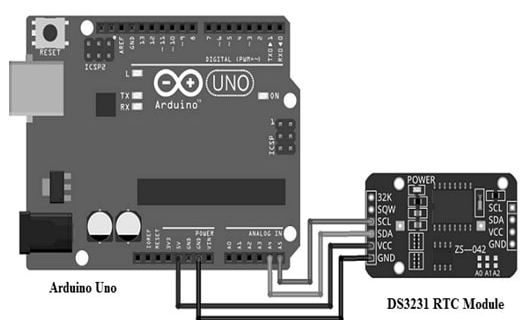

การเชื่อมต่อ

•การกำหนด PIN: การรวมเกี่ยวข้องกับการกำหนดหมุด A4 และ A5 ของ Arduino Uno ให้กับหมุด SDA และ SCL บน DS3231 ตามลำดับ

•พลังงานและพื้นดิน: การสร้างพลังงานและพื้นดินเป็นเรื่องง่ายเหมือนกับการเชื่อมโยง VCC และ GND PINs ระหว่างอุปกรณ์

การสื่อสาร

•โปรโตคอล: ด้วยการใช้โปรโตคอลการสื่อสาร I2C โมดูลสัญญาการถ่ายโอนข้อมูลที่มีประสิทธิภาพส่งเสริมการสนทนาที่ไร้รอยต่อระหว่างส่วนประกอบ

สคริปต์ประกอบไม่เพียง แต่จะแนะนำคุณผ่านการตั้งค่า DS3231 ด้วย Arduino แต่ยังทำให้โมดูลมีชีวิตขึ้นมาเมื่อมันดึงเวลาด้วยความชำนาญแตะลงในฟังก์ชั่นห้องสมุดเฉพาะมันอำนวยความสะดวกในการสื่อสาร I2C และเชื่อมโยงการแปลงระหว่างทศนิยมรหัสไบนารี (BCD) และรูปแบบทศนิยมมาตรฐานเมื่ออัปโหลดแล้วสคริปต์นี้จะเปลี่ยน Arduino เป็นผู้จับเวลาที่ตื่นตัวแสดงข้อมูลนาฬิกาในความเป็นจริงผ่านการตรวจสอบแบบอนุกรมสิ่งที่ทำให้ DS3231 แตกต่างอย่างแท้จริงคือความแม่นยำในการรักษาเวลาอย่างต่อเนื่องซึ่งรักษาความแม่นยำนี้ไว้ได้แม้ในขณะที่แยกออกจากแหล่งพลังงานความน่าเชื่อถือที่สอดคล้องกันนี้ทำให้เกิดความมั่นใจในการประยุกต์ใช้ในสถานการณ์ที่หลากหลายทำให้ไม่ใช่แค่ผู้รักษาเวลา แต่เป็นพยานเงียบ ๆ ในช่วงเวลา

การใช้โมดูล DS3231 RTC

โมดูล DS3231 RTC ให้บริการบทบาทมากมายในสถานการณ์ที่ต้องการการจัดการเวลาที่แม่นยำการใช้งานขยายจากอุปกรณ์ส่วนตัวเช่นแล็ปท็อปคอมพิวเตอร์และสมาร์ทโฟนซึ่งจัดเรียงเวลากับฟังก์ชั่นการคำนวณอื่น ๆ อย่างไม่มีที่ติสำหรับอุปกรณ์ที่มุ่งเน้นการอนุรักษ์พลังงานเช่นอุปกรณ์อิเล็กทรอนิกส์มือถือประสิทธิภาพในการใช้พลังงานทำให้เหมาะสมเป็นส่วนใหญ่โดยเฉพาะอย่างยิ่งความเชี่ยวชาญของมันในการเชื่อมต่อกับอุปกรณ์การสื่อสารที่รวดเร็วจะเพิ่มแอปพลิเคชันในเทคโนโลยีแบบพกพารวมถึงระบบ GPS

การจับเวลาในเทคโนโลยีต่างๆ

โลกเทคโนโลยีเป็นพยานในการประยุกต์ใช้ DS3231 ที่หลากหลายซึ่งประกอบไปด้วยคอนโซลเกมและหุ่นยนต์ภาคเหล่านี้ขึ้นอยู่กับความแม่นยำของเวลาอย่างพิถีพิถันในการยกระดับมาตรฐานประสิทธิภาพและเพิ่มประสบการณ์การโต้ตอบยูทิลิตี้มิเตอร์ใช้โมดูลเพื่อข้อมูลการบริโภคเอกสารอย่างพิถีพิถันช่วยคุณในการจัดการพลังงาน

โครงการไมโครคอนโทรลเลอร์

ในฐานะที่เป็นองค์ประกอบสำคัญในการลงทุนไมโครคอนโทรลเลอร์โดยเฉพาะอย่างยิ่งกับแพลตฟอร์ม Arduino และ Raspberry Pi DS3231 ทำให้มั่นใจได้ว่าการดำเนินงานที่ไวต่อเวลาโดยไม่หยุดชะงักคุณสามารถเก็บโมดูลไว้ในระดับสูงสำหรับความน่าเชื่อถือโดยพิจารณาว่าเป็นองค์ประกอบพื้นฐานในสภาพแวดล้อมการเรียนรู้และโครงการมืออาชีพที่ซับซ้อน

ระบบที่ไวต่อเวลา

ระบบที่ทำงานเกี่ยวกับเวลาที่เป็นอันตรายเช่นเซิร์ฟเวอร์และตัวบันทึกข้อมูล - ดรอปได้เปรียบอย่างมากจากความแม่นยำของ DS3231การจัดแนวที่สอดคล้องกับตัวชี้วัดเวลาระหว่างประเทศมีประโยชน์สำหรับแอปพลิเคชันเหล่านี้โมดูลนำเสนอทางเลือกที่เป็นมิตรกับงบประมาณสำหรับการรักษามาตรฐานเวลาทั่วโลกโดยดึงดูดความสนใจของผู้ที่แสวงหาความแม่นยำในเวลาที่เหมาะสมที่สุดในลักษณะที่คำนึงถึงต้นทุนการปรับใช้ช่วยเพิ่มความสามารถในการทำงานของระบบเหล่านี้ทำให้การประมวลผลและการวิเคราะห์ข้อมูลที่ดีขึ้นซึ่งจะกลายเป็นแบบไดนามิกมากขึ้นเมื่อระบบพัฒนาขึ้น
