การพัฒนาวงจรการวัดความจุขนาดกะทัดรัดด้วยชิป PS021

เซ็นเซอร์ capacitive ได้ปฏิวัติสาขาการวัดที่แม่นยำโดยการเปลี่ยนการเปลี่ยนแปลงเล็กน้อยในความจุเป็นข้อมูลที่สามารถดำเนินการได้ความเก่งกาจของพวกเขาควบคู่ไปกับความละเอียดที่ยอดเยี่ยมและความเสถียรของอุณหภูมิทำให้พวกเขาจำเป็นในอุตสาหกรรมต่าง ๆอย่างไรก็ตามการวัดค่าความจุต่ำกว่า 10 PF นำเสนอความท้าทายที่น่าทึ่งเนื่องจากอิทธิพลของความจุจรจัดและกาฝากซึ่งต้องการการออกแบบวงจรขั้นสูงด้วยความไวที่เพิ่มขึ้นและช่วงไดนามิกบทความนี้ขุดลงในชิป PS021 ที่เป็นนวัตกรรมโดย ACAM ซึ่งเป็นโซลูชันที่ทันสมัยซึ่งกำหนดการวัดความจุใหม่ผ่านการแปลงเป็นเวลาถึงดิจิตอลนำเสนอความแม่นยำประสิทธิภาพและการปรับตัวในแอปพลิเคชันเซ็นเซอร์ที่หลากหลาย

แคตตาล็อก

โมดูลการวัดความจุ

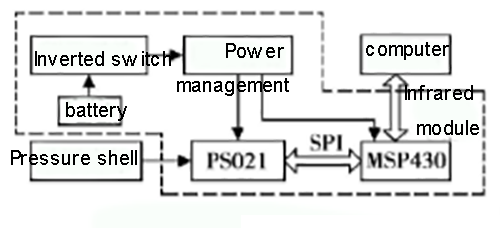

โมดูลการวัด micro-capacitance เป็นอุปกรณ์ขนาดกะทัดรัดและซับซ้อนที่ออกแบบมาสำหรับการวัดความจุที่แม่นยำส่วนประกอบหลักของมันรวมถึงปลอกที่ทนความดัน, วงจรการจัดการพลังงาน, ชิป PS021 และหน่วยไมโครคอนโทรลเลอร์ (MCU)ส่วนต่าง ๆ เหล่านี้อำนวยความสะดวกในการรวบรวมและประมวลผลข้อมูลที่ถูกต้อง

ที่แกนกลางโมดูลทำงานโดยการแปลงความจุนาทีเปลี่ยนเป็นเอาต์พุตดิจิตอล 16 บิตด้วยชิป PS021MSP430 MCU มีบทบาทสำคัญในการจัดการข้อมูลนี้ผ่านอินเตอร์เฟส SPI โดยจัดเก็บไว้ในหน่วยความจำแฟลชเมื่อประมวลผลข้อมูลจะถูกส่งไปยังคอมพิวเตอร์ผ่านโมดูลการสื่อสารอินฟราเรดผลลัพธ์สุดท้ายจะแสดงแบบกราฟิกโดยใช้ซอฟต์แวร์ Visual Basic 6.0 ซึ่งนำเสนออินเทอร์เฟซที่เข้าถึงได้สำหรับการตรวจสอบ

ระบบการจัดการพลังงานช่วยให้มั่นใจได้ถึงประสิทธิภาพการใช้พลังงานโดยการจัดหาพลังงานให้กับทั้ง MSP430 MCU และชิป PS021 ในลักษณะที่ควบคุมเวลาสิ่งนี้ทำให้มั่นใจได้ว่าประสิทธิภาพที่ดีที่สุดในขณะที่ลดการใช้พลังงานทำให้โมดูลมีความน่าเชื่อถือและมีประสิทธิภาพ

คุณสมบัติที่สำคัญของชิป PS021

ชิป PS021 เป็นกระดูกสันหลังทางเทคโนโลยีของโมดูลการวัดมันใช้เทคโนโลยีตัวแปลงเวลาเป็นดิจิตอลขั้นสูง (TDC) เพื่อส่งมอบการใช้พลังงานต่ำเป็นพิเศษและการวัดที่มีความแม่นยำสูงการออกแบบที่ทันสมัยนี้ทำให้ชิป PS021 มีความหลากหลายสูงสำหรับการใช้งานที่หลากหลายรวมถึงเซ็นเซอร์ความดันเซ็นเซอร์เร่งความเร็วและการวัดช่องว่างคุณสมบัติที่โดดเด่นที่สุดบางอย่าง ได้แก่ :

ความสามารถในการวัดดิจิตอลที่ยืดหยุ่น: รองรับช่วงการวัดที่กว้างด้วยความแม่นยำสูงถึง 22 บิตทำให้สามารถอ่านรายละเอียดและแม่นยำได้

การสื่อสารที่เข้ากันได้กับ SPI: ชิปเชื่อมต่อกับไมโครคอนโทรลเลอร์หรือ DSP ได้อย่างง่ายดายผ่านอินเตอร์เฟส SPI เพื่อให้มั่นใจว่าการส่งข้อมูลที่ราบรื่น

การชดเชยความจุของกาฝาก: วงจรในตัวชดเชยผลกระทบของกาฝากเพิ่มความน่าเชื่อถือการวัดโดยรวม

พอร์ตการวัดอุณหภูมิแบบบูรณาการ: คุณลักษณะนี้ช่วยให้สามารถรวบรวมข้อมูลอุณหภูมิซึ่งเป็นเรื่องร้ายแรงสำหรับสภาพแวดล้อมที่ไวต่ออุณหภูมิ

หลักการวัดและการดำเนินงาน

กระบวนการวัดของโมดูลนั้นมีรากฐานมาจากหลักการอิเล็กทรอนิกส์ที่แม่นยำเพื่อให้มั่นใจถึงความแม่นยำในทุกขั้นตอนนี่คือวิธีการทำงาน:

การกำหนดค่าตัวเก็บประจุ: ตัวเก็บประจุตรวจจับ (CSENSOR) เชื่อมต่อกับตัวเก็บประจุอ้างอิง (CREF) ผ่านตัวต้านทานซึ่งสร้างตัวกรองผ่านผ่าน

การชาร์จและการปลดปล่อยวัฏจักร: การใช้สวิตช์อะนาล็อกชิป PS021 สลับกันระหว่างการชาร์จและการปล่อยตัวเก็บประจุวัฏจักรเหล่านี้ได้รับการออกแบบด้วยเวลาเท่ากันเพื่อให้มั่นใจว่าการทำงานที่สอดคล้องกัน

TDC ที่มีความแม่นยำสูงของชิป PS021 วัดเวลาที่ตัวเก็บประจุใช้ในระหว่างการปล่อย

•เวลาการปล่อยสำหรับตัวเก็บประจุอ้างอิงถูกกำหนดเป็นτ1 = RCREF

•เวลาการปล่อยสำหรับตัวเก็บประจุเซ็นเซอร์ถูกกำหนดเป็นτ2 = rcsensor

•อัตราส่วนของเวลาคายประจุเหล่านี้ (τ2/τ1 = CSENSOR/CREF) ใช้ในการคำนวณความจุของเซ็นเซอร์

ชิป PS021 แปลอัตราส่วนนี้เป็นเอาต์พุตดิจิตอล 16 บิตซึ่งประมวลผลและจัดเก็บโดย MCU

รอบการวัดนี้จะทำซ้ำอย่างต่อเนื่องทำให้สามารถติดตามการเปลี่ยนแปลงความจุได้จริง

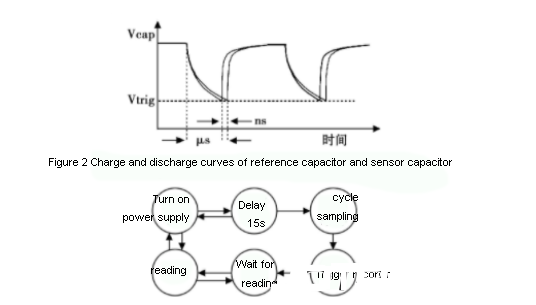

ความสัมพันธ์ระหว่างการแปรผันของความจุ (ΔC) และการเปลี่ยนเวลาการปล่อยที่สอดคล้องกัน (ΔT) จะถูกอธิบายกราฟแสดงให้เห็นถึงการเปลี่ยนแปลงเวลาในเส้นโค้งการปล่อยประจุของตัวเก็บประจุซึ่งแม้แต่ความแตกต่างระดับนาโนวินาทีในเวลานั้นสะท้อนให้เห็นถึงการเปลี่ยนแปลงความจุที่ลึกซึ้งความแม่นยำนี้ช่วยให้โมดูลสามารถตรวจจับการเปลี่ยนแปลงที่มีความไวสูงในสภาพแวดล้อมการตรวจจับ

การออกแบบวงจรแบบบูรณาการสำหรับระบบ

การออกแบบระบบ

ในการแสวงหาการเพิ่มประสิทธิภาพการใช้พลังงานระบบใช้กลยุทธ์ที่ไม่เหมือนใคร: มันลื่นเข้าสู่สถานะพลังงานต่ำหลังจากเริ่มต้นเตะเพียงตื่นขึ้นมาเมื่อรู้สึกถึงทริกเกอร์ภายนอกเมื่อช่วงเวลาดังกล่าวเกิดขึ้นมันจะมีส่วนร่วมอย่างแข็งขันในการรวบรวมและเก็บรักษาข้อมูลที่สะท้อนการเปลี่ยนแปลงความจุข้อมูลนี้ถูกบันทึกอย่างขยันขันแข็งในหน่วยความจำแฟลชทั้งก่อนหน้าและการเปิดใช้งานวิธีนี้ได้รับการยอมรับอย่างกว้างขวางในอุปกรณ์อิเล็กทรอนิกส์มีจุดมุ่งหมายเพื่ออนุรักษ์พลังงานโดยการอุทิศกิจกรรมการปฏิบัติงานเฉพาะเมื่อสถานการณ์เรียกร้องด้วยการใช้เทคนิคนี้ระบบจะใช้ทรัพยากรอย่างรอบคอบขยายอายุการใช้งานของแบตเตอรี่และสร้างความมั่นใจในการเก็บข้อมูลที่แม่นยำซึ่งเป็นการผสมผสานอย่างกลมกลืนของความเฉียบแหลมทางเทคนิคและยูทิลิตี้ที่ใช้งานได้จริง

โมดูลควบคุม

ที่ศูนย์กลางของฟังก์ชั่นของวงจร PS021 คือการพึ่งพาไมโครคอนโทรลเลอร์ไมโครคอนโทรลเลอร์ Ti MSP430 ที่เลือกนั้นโดดเด่นสำหรับความสมดุลที่น่ายกย่องระหว่างการใช้พลังงานต่ำและหน่วยความจำที่เพียงพอทำให้ประสิทธิภาพโดยรวมของระบบมีประสิทธิภาพมันเป็นเครื่องมือในการควบคุมการสื่อสาร SPI ประสานงานกิจกรรมของ PS021 และการจัดการการจัดเก็บข้อมูลความสามารถในการจัดการทริกเกอร์ดิจิตอลภายในและการเก็บข้อมูลอย่างรวดเร็วแสดงให้เห็นถึงความเหมาะสมสำหรับงานช่วยอำนวยความสะดวกในการดำเนินงานที่ราบรื่นโดยแทบจะไม่ล่าช้าคุณสมบัติเหล่านี้สะท้อนให้เห็นถึงความซับซ้อนของการออกแบบวงจรพลังงานต่ำร่วมสมัยซึ่งประสิทธิภาพตรงตามความสามารถ-จุดสนใจคู่ของความก้าวหน้าทางเทคนิคและความลื่นไหลในการดำเนินงาน

การจัดการพลังงาน

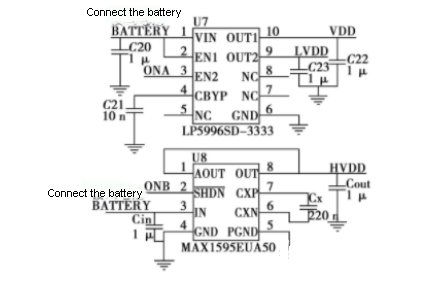

การจัดการพลังงานได้รับการรับรู้ผ่านช่วงเวลาอย่างระมัดระวังของแหล่งจ่ายไฟของโมดูลโดยใช้ชิป LDO และปั๊มชาร์จเพื่อรักษาระดับแรงดันไฟฟ้าที่มั่นคงส่วนประกอบได้รับพลังงานเลือกตามความต้องการในการดำเนินงานที่เฉพาะเจาะจงบรรลุประสิทธิภาพสูงโดยการจัดหาพลังงานโดยตรงจากแบตเตอรี่เมื่อต้องการการกระจายพลังงานแบบเลือกนี้แสดงให้เห็นถึงกลยุทธ์ขั้นสูงในการจัดการพลังงานลดการใช้พลังงานฟุ่มเฟือยและยืดอายุการใช้งานของอุปกรณ์อิเล็กทรอนิกส์แบบพกพาสำหรับผู้ที่มีส่วนร่วมกับระบบที่ขึ้นกับแบตเตอรี่การนำทางความสมดุลระหว่างความต้องการพลังงานและประสิทธิภาพเป็นการแสวงหาที่เกิดขึ้นซ้ำและแบบไดนามิก

โมดูลการอ่านข้อมูล

โมดูลอินฟราเรด GP2W0116YPS มีบทบาทสำคัญในกรอบการสื่อสารข้อมูลของระบบทำให้การส่งข้อมูลพลังงานต่ำไปยังคอมพิวเตอร์การประชุมมาตรฐาน IRDA1.2 มันบรรลุความเร็วในการถ่ายโอนข้อมูลจาก 2.4 kb/s ถึง 115.2 kb/s เพื่อให้มั่นใจว่าการสื่อสารไร้สายที่แข็งแกร่ง

การพัฒนาซอฟต์แวร์ระบบ

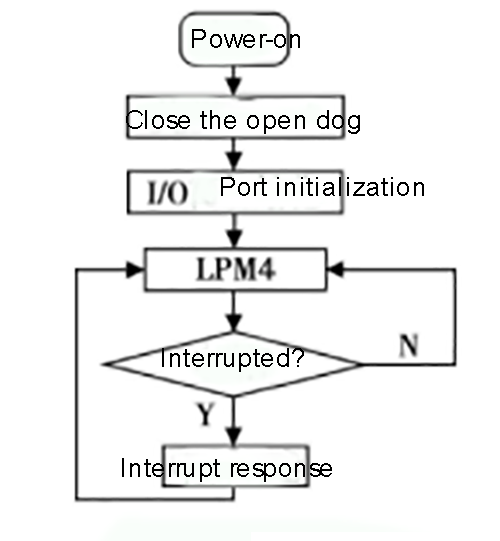

ซอฟต์แวร์ควบคุมใช้ภาษา C เพื่อดูแลการรวบรวมและส่งข้อมูลโดยเน้นความสะดวกในการทำความเข้าใจและการปรับตัวของซอฟต์แวร์ที่สาระสำคัญของมันลูปที่โดดเด่นได้จัดเตรียมการจัดการของรัฐพลังงานและจัดการกับการหยุดชะงักอย่างเชี่ยวชาญสิ่งนี้เน้นการแสวงหาระบบการออกแบบที่จัดลำดับความสำคัญการบริโภคพลังงานต่ำ

การปรับสมดุลความสามารถในการอ่านและการพกพา

การสร้างซอฟต์แวร์ใน C ช่วยให้คุณมีการจัดการโดยตรงผ่านทรัพยากรของระบบและสร้างความมั่นใจในการปรับตัวในแพลตฟอร์มฮาร์ดแวร์ต่างๆการตัดสินใจครั้งนี้อำนวยความสะดวกในการเพิ่มประสิทธิภาพประสิทธิภาพในขณะที่ช่วยให้ระบบพัฒนาด้วยเทคโนโลยีที่ก้าวหน้าประสบการณ์จริงแสดงให้เห็นว่าโครงสร้างรหัสที่ชัดเจนช่วยลดการบำรุงรักษาอย่างต่อเนื่องโดยเน้นคุณค่าของการมุ่งเน้นไปที่ความสามารถในการอ่านในระหว่างกระบวนการพัฒนา

- เทคนิคการจัดการพลังงาน : ในสถานการณ์ที่ระบบจะต้องทำงานอย่างต่อเนื่องด้วยการใช้พลังงานน้อยที่สุดการจัดการพลังงานที่มีประสิทธิภาพกลายเป็นสิ่งจำเป็นแกนหลักของซอฟต์แวร์ควบคุม, ลูปหลัก, เก่งในการควบคุมการเปลี่ยนแปลงระหว่างสถานะพลังงานนำไปสู่อายุการใช้งานแบตเตอรี่ที่ยืดเยื้อและความน่าเชื่อถือของระบบที่ดีขึ้นภายในอุตสาหกรรมการรวมการวิเคราะห์การทำนายเข้ากับการจัดการสถานะพลังงานได้รับการยอมรับว่าเป็นวิธีการลดการใช้พลังงานโดยไม่ลดประสิทธิภาพ

- การนำทางหยุดชะงักสำหรับการเพิ่มประสิทธิภาพระบบ: การตอบสนองต่อการหยุดชะงักนั้นใช้งานได้เพื่อประสิทธิภาพของระบบที่ยั่งยืนและการประมวลผลข้อมูลที่มีประสิทธิภาพสถาปัตยกรรมควรรวมกลไกที่แข็งแกร่งเพื่อจัดการกับการหยุดชะงักที่หลากหลายเพื่อให้มั่นใจว่างานที่เป็นอันตรายจะได้รับการจัดลำดับความสำคัญในขณะที่ปัญหาเร่งด่วนน้อยลงบทเรียนจากการปรับใช้ระบบที่ครอบคลุมบ่งชี้ว่าการบรรลุความสมดุลระหว่างการตอบสนองอย่างรวดเร็วและปริมาณงานคอนโทรลเลอร์ที่จัดการได้ช่วยเพิ่มปริมาณงานของระบบ

แนวทางในเทคนิคการวัด

การบูรณาการของวงจรที่มีความซับซ้อนเข้ากับ manometers capacitive หมายถึงความก้าวหน้าที่สำคัญในความแม่นยำของการวัดแรงกดดันการพัฒนานี้ช่วยให้การตรวจสอบความแปรปรวนของความจุที่แท้จริงภายในสภาพแวดล้อมที่มีความซับซ้อนซึ่งเป็นความต้องการที่ลึกล้ำในการเข้าใจการเปลี่ยนแปลงอย่างรวดเร็วและไดนามิก

ในการตั้งค่าที่ซับซ้อนเหล่านี้การบูรณาการที่ประสบความสำเร็จเกิดขึ้นจากความสนใจอย่างมากในทุก ๆ นาทีความแม่นยำของการวัดส่วนใหญ่มีรูปร่างโดยความเสถียรของส่วนประกอบ manometer และความทนทานของการออกแบบกับการรบกวนภายนอกคุณสามารถกำหนดวิธีการสร้างสรรค์เพื่อลดเสียงรบกวนและสัญญาณรบกวนทำให้มั่นใจได้ว่าข้อมูลยังคงโปร่งใสแม้ในสภาพที่รุนแรงวิธีการนี้อาจรวมถึงการประยุกต์ใช้วิธีการป้องกันที่ชาญฉลาดและทางเลือกที่ชาญฉลาดของวัสดุที่รู้จักกันดีในการต้านทานความร้อนที่แข็งแกร่ง

เมื่อได้รับข้อมูลการตีความของมันเรียกร้องให้ใช้อัลกอริทึมที่ซับซ้อนเพื่อวิเคราะห์การเปลี่ยนแปลงของความจุอย่างแม่นยำรายละเอียดที่ซับซ้อนของปฏิกิริยาระเบิดเช่นการพุ่งแรงดันที่หายวับไปและการเปลี่ยนแปลงอย่างฉับพลันในสภาพแวดล้อมจำเป็นต้องมีกรอบการวิเคราะห์อย่างละเอียดคุณมักจะใช้แบบจำลองการจำลองเพื่อทำนายความผิดปกติที่อาจเกิดขึ้นและตรวจสอบผลกระทบต่อความแม่นยำของการวัดข้อมูลเชิงลึกที่สกัดจากแบบจำลองเหล่านี้มีส่วนช่วยในการปรับแต่งวิธีการทดลองอย่างมีนัยสำคัญและการเสริมความยืดหยุ่นของระบบ

บทสรุป

ชิป PS021 และการรวมเข้ากับวงจรการวัดที่ทันสมัยแสดงถึงความก้าวหน้าในเทคโนโลยีการตรวจจับแบบ capacitiveด้วยการจัดการกับความซับซ้อนของการวัดความแปรปรวนต่ำมันจะกำหนดมาตรฐานใหม่สำหรับความแม่นยำความเร็วและความน่าเชื่อถือการออกแบบแบบแยกส่วนและการดำเนินงานที่ประหยัดพลังงานช่วยให้การรวมเข้ากับแอพพลิเคชั่นที่หลากหลายตั้งแต่ระบบยานยนต์ไปจนถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคในขณะที่อุตสาหกรรมยังคงต้องการความแม่นยำและนวัตกรรมที่สูงขึ้นการใช้โซลูชั่นขั้นสูงเช่นชิป PS021 เน้นวิธีการคาดการณ์ล่วงหน้าเพื่อเอาชนะข้อ จำกัด ดั้งเดิม
