EP3C55F484C8N: คุณสมบัติข้อมูลจำเพาะและแอปพลิเคชัน

อาร์เรย์เกตที่ตั้งโปรแกรมได้ (FPGAs) มีความสำคัญสำหรับการออกแบบชิปที่ยืดหยุ่นและเชี่ยวชาญEP3C55F484C8N จากตระกูลCyclone® III FPGA ของ Intel เป็นตัวอย่างที่โดดเด่นของเทคโนโลยีดังกล่าวมันรวมประสิทธิภาพที่แข็งแกร่งการใช้พลังงานต่ำและความสามารถในการจ่ายทำให้เป็นตัวเลือกที่ชาญฉลาดสำหรับโครงการขนาดใหญ่ที่เป็นมิตรกับงบประมาณคู่มือนี้สำรวจคุณสมบัติการใช้และคำแนะนำการตั้งค่าสำหรับ EP3C55F484C8N ซึ่งนำเสนอสิ่งที่ทำให้มีประสิทธิภาพสำหรับความต้องการด้านเทคโนโลยีที่หลากหลาย

แคตตาล็อก

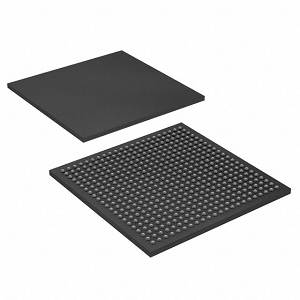

EP3C55F484C8N คำอธิบาย

ที่ EP3C55F484C8N เป็นส่วนหนึ่งของตระกูลCyclone® III FPGA ของ Intel ซึ่งได้รับการออกแบบมาเพื่อให้การผสมผสานของฟังก์ชั่นการใช้พลังงานต่ำและประสิทธิภาพด้านต้นทุนทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีปริมาณมากและมีความไวสูงรุ่นนี้มีองค์ประกอบตรรกะ 55,856 และทำงานที่ความถี่สูงสุด 472.5 MHz ซึ่งตั้งอยู่ในแพ็คเกจกริดลูกกริดขนาด 484 พิน (FBGA)นอกจากนี้ยังเป็นไปตามมาตรฐานที่เป็นมิตรกับสิ่งแวดล้อมเนื่องจากเป็นไปตามมาตรฐานและ ROHS

ออกแบบโดยใช้เทคโนโลยีกระบวนการพลังงานต่ำของ TSMC พร้อมการปรับปรุงในซิลิคอนและซอฟต์แวร์ FPGA นี้ช่วยลดการใช้พลังงานในขณะที่เพิ่มประสิทธิภาพสูงสุดเหมาะสำหรับโครงการที่ต้องการความสามารถในการประมวลผลที่มีประสิทธิภาพตระกูลCyclone® III มีสองสายพันธุ์: Cyclone III มาตรฐานที่มุ่งเน้นไปที่ต้นทุนและพลังงานต่ำและ Cyclone III LS ซึ่งเพิ่มคุณสมบัติความปลอดภัยที่แข็งแกร่งเพื่อป้องกันการดัดแปลงวิศวกรรมย้อนกลับและการโคลนนิ่งEP3C55F484C8N อยู่ภายใต้หมวดหมู่ Cyclone III มาตรฐานซึ่งให้ประสิทธิภาพที่สำคัญด้วยการดึงพลังงานต่ำ

หากคุณกำลังมองหาคำสั่งซื้อจำนวนมาก EP3C55F484C8N นั้นคุ้มค่ากับความสนใจของคุณอย่างแน่นอนมันรวบรวมคุณสมบัติขั้นสูงและตรงตามมาตรฐานที่เข้มงวดและมาตรฐานด้านสิ่งแวดล้อมทำให้เป็นตัวเลือกที่ยอดเยี่ยม

ข้อมูลการสั่งซื้อ:

พารามิเตอร์	ค่า
ลายเซ็นครอบครัว	EP3C (Cyclone III)
ประเภทอุปกรณ์	55
ประเภทแพ็คเกจ	F (อาร์เรย์ Grid Grid Fineline)
จำนวนพิน	484
อุณหภูมิการทำงาน	C (เชิงพาณิชย์: 0 ° C ถึง 85 ° C)
เกรดความเร็ว	8 (เร็วที่สุด: 6 < 7 < 8)
คำต่อท้ายเสริม	N (อุปกรณ์ปลอดสารตะกั่ว)

รุ่น EP3C55F484C8N CAD

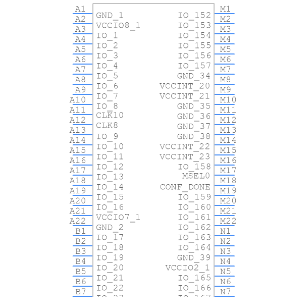

สัญลักษณ์ EP3C55F484C8N

EP3C55F484C8N footprint

รุ่น EP3C55F484C8N 3D

ข้อมูลจำเพาะ EP3C55F484C8N

พิมพ์	พารามิเตอร์
ผู้ผลิต	Altera/Intel
ชุด	Cyclone® III
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	คล่องแคล่ว
จำนวนห้องปฏิบัติการ/CLBS	3491
จำนวนองค์ประกอบตรรกะ/เซลล์	55856
บิตแรมทั้งหมด	2396160
จำนวน I/O	327
แรงดันไฟฟ้า - อุปทาน	1.15V ~ 1.25V
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
อุณหภูมิการทำงาน	0 ° C ~ 85 ° C (TJ)
แพ็คเกจ / เคส	484-BGA
แพ็คเกจอุปกรณ์ซัพพลายเออร์	484-FBGA (23x23)
หมายเลขผลิตภัณฑ์พื้นฐาน	EP3C55

คุณสมบัติ EP3C55F484C8N

องค์ประกอบตรรกะ: อุปกรณ์ดังกล่าวมีองค์ประกอบตรรกะ 55,856 รายการช่วยให้การคำนวณแบบดิจิทัลที่ซับซ้อนและการดำเนินการตรรกะทำให้เหมาะสำหรับการใช้งานที่หลากหลายตั้งแต่อุปกรณ์อิเล็กทรอนิกส์ไปจนถึงระบบอัตโนมัติอุตสาหกรรม

หน่วยความจำฝัง: มันมีหน่วยความจำฝังตัว 2,396,160 บิตซึ่งให้พื้นที่เพียงพอสำหรับการจัดเก็บข้อมูลและการประมวลผลที่มีประสิทธิภาพโดยไม่จำเป็นต้องใช้ส่วนประกอบหน่วยความจำภายนอก

จำนวนหมุด I/O: FPGA มีหมุดอินพุต/เอาต์พุต 327 ตัวช่วยให้การเชื่อมต่อและตัวเลือกอินเทอร์เฟซอย่างกว้างขวางพร้อมส่วนประกอบอื่น ๆ ในระบบสำหรับการออกแบบอิเล็กทรอนิกส์แบบบูรณาการสูง

ประเภทแพ็คเกจ: รุ่นนี้มีอยู่ในแพ็คเกจ 484 พิน Fineline Ball-Grid Array (FBGA) ซึ่งรองรับการออกแบบบอร์ดขนาดกะทัดรัดและเพิ่มความน่าเชื่อถือโดยรวมและประสิทธิภาพของฮาร์ดแวร์

แรงดันไฟฟ้าในการดำเนินการ: การทำงานที่ช่วงแรงดันไฟฟ้า 1.15V ถึง 1.25V EP3C55F484C8N ได้รับการออกแบบมาสำหรับแอพพลิเคชั่นที่ใช้พลังงานต่ำช่วยลดการใช้พลังงานโดยรวมของระบบที่รวมเข้าด้วยกัน

ช่วงอุณหภูมิการทำงาน: ด้วยช่วงอุณหภูมิการทำงานตั้งแต่ 0 ° C ถึง 85 ° C FPGA นี้สามารถทำงานได้อย่างมีประสิทธิภาพภายใต้สภาพแวดล้อมที่หลากหลายทำให้เหมาะสำหรับการปรับใช้ทั้งในเชิงพาณิชย์และอุตสาหกรรม

การสนับสนุนมาตรฐาน I/O: อุปกรณ์รองรับมาตรฐาน I/O ที่หลากหลายรวมถึง LVTTL, LVCMOS, SSTL, HSTL, PCI และ PCI-Xคุณสมบัตินี้ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับเทคโนโลยีที่มีอยู่และใหม่ที่หลากหลายเพิ่มความยืดหยุ่นและการปรับตัวของการออกแบบ

ลูปเฟสล็อค (PLLs): พร้อมกับลูปสี่เฟสล็อค EP3C55F484C8N สามารถให้การจัดการนาฬิกาที่แม่นยำและการสังเคราะห์ความถี่รักษาความสมบูรณ์ของเวลาในวงจรดิจิตอลความเร็วสูง

การสนับสนุนซ็อกเก็ตร้อน: FPGA รองรับซ็อกเก็ตร้อนช่วยให้ส่วนประกอบอิเล็กทรอนิกส์ถูกแทนที่หรือเพิ่มโดยไม่จำเป็นต้องใช้พลังงานลงในระบบความสามารถนี้มีค่าสำหรับระบบที่ต้องการความพร้อมใช้งานสูงและหยุดทำงานน้อยที่สุด

แอปพลิเคชัน EP3C55F484C8N

ปัญญาประดิษฐ์ (AI): FPGA นี้เหมาะสำหรับแอปพลิเคชัน AI เช่นอัลกอริธึมการเรียนรู้ของเครื่องและการประมวลผลเครือข่ายประสาทเนื่องจากความหนาแน่นของตรรกะสูงและหน่วยความจำฝังตัวที่สำคัญทำให้การจัดการข้อมูลและงานการประมวลผลที่มีประสิทธิภาพ

เทคโนโลยี 5G: อุปกรณ์นี้ใช้ในโครงสร้างพื้นฐาน 5G รวมถึงสถานีฐานและอุปกรณ์เครือข่ายซึ่งจำเป็นต้องใช้ความสามารถในการประมวลผลความเร็วสูงสำหรับการจัดการอัตราข้อมูลสูงและการสื่อสารที่มีความล่าช้าต่ำ

คลาวด์คอมพิวติ้ง: ในสภาพแวดล้อมคลาวด์คอมพิวติ้ง EP3C55F484C8N ช่วยเพิ่มประสิทธิภาพผ่านการเร่งความเร็วฮาร์ดแวร์ปรับปรุงความเร็วในการประมวลผลและประสิทธิภาพสำหรับการคำนวณที่ซับซ้อน

อุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค: การใช้พลังงานต่ำและความคุ้มค่าทำให้เหมาะสำหรับอุปกรณ์ผู้บริโภคเช่นกล้องดิจิตอลคอนโซลเกมและระบบอัตโนมัติในบ้านซึ่งมีประสิทธิภาพและการรวมกะทัดรัดเป็นกุญแจสำคัญ

การสื่อสารไร้สาย: FPGA รองรับมาตรฐาน I/O ที่หลากหลายทำให้สามารถปรับได้สำหรับเทคโนโลยีการสื่อสารไร้สายและอุปกรณ์ต่างๆเพิ่มความสามารถในการเชื่อมต่อและความสามารถในการถ่ายโอนข้อมูล

ระบบอัตโนมัติอุตสาหกรรม: ในภาคอุตสาหกรรม FPGA นี้ใช้ในระบบอัตโนมัติหุ่นยนต์และระบบควบคุมเพื่อความสอดคล้องในการปฏิบัติงานและความแม่นยำ

Internet of Things (IoT): ความยืดหยุ่นและการใช้พลังงานต่ำทำให้ EP3C55F484C8N เหมาะสำหรับอุปกรณ์ IoT รวมถึงเซ็นเซอร์อัจฉริยะและเครื่องใช้ไฟฟ้าเครือข่ายอำนวยความสะดวกในการเชื่อมต่อที่เพิ่มขึ้นและคุณสมบัติอัจฉริยะ

อุปกรณ์การแพทย์: FPGA มีประโยชน์ในอุปกรณ์การแพทย์โดยเฉพาะอย่างยิ่งในการถ่ายภาพและการวินิจฉัยซึ่งพลังการประมวลผลช่วยให้การถ่ายภาพความละเอียดสูงและการประมวลผลข้อมูลสำหรับการวินิจฉัยที่แม่นยำ

EP3C55F484C8N ชิ้นส่วนที่คล้ายกัน

- EP3C55F780C6N

- EP3C40U484I7

- EP3C55F484I7

จะใช้ EP3C55F484C8N ได้อย่างไร?

เริ่มต้นด้วยการทำความรู้จักกับความสามารถของ EP3C55F484C8Nมันมีองค์ประกอบตรรกะ 55,856 บล็อกหน่วยความจำ 260 บล็อกและคุณสมบัติอื่น ๆ เช่นตัวคูณและ PLLการทำความเข้าใจรายละเอียดเหล่านี้จะช่วยให้คุณออกแบบได้อย่างมีประสิทธิภาพและใช้ทรัพยากรของ FPGA อย่างถูกต้องคุณจะต้องใช้ซอฟต์แวร์ Quartus II จาก Intel เพื่อทำงานกับ FPGA นี้ติดตั้งและใช้เวลาสักครู่เพื่อเรียนรู้คุณสมบัติต่าง ๆ สำหรับการสร้างและเขียนโปรแกรมการออกแบบของคุณคุณสามารถเริ่มต้นการออกแบบของคุณโดยใช้ VHDL หรือ Verilog ซึ่งเป็นภาษาสำหรับการอธิบายวงจรดิจิตอลหรือใช้วิธีการกราฟิกกับโปรแกรมแก้ไขแผนผังของ Quartus IIตรวจสอบให้แน่ใจว่าการออกแบบของคุณสอดคล้องกับขีด จำกัด ทรัพยากรของ FPGAก่อนที่จะโหลดการออกแบบของคุณลงใน FPGA ให้จำลองเพื่อตรวจสอบข้อผิดพลาดเริ่มต้นด้วยการจำลองการทำงานเพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้องจากนั้นทำการจำลองเวลาเพื่อให้แน่ใจว่ามันทำงานได้อย่างน่าเชื่อถือภายใต้ข้อ จำกัด ด้านเวลา

ถัดไปกำหนดสัญญาณภายในของการออกแบบของคุณให้กับพินเฉพาะบน FPGAใช้เครื่องมือวางแผน PIN ของ Quartus II เพื่อทำการมอบหมายเหล่านี้โดยพิจารณาจากข้อกำหนดเค้าโครงและความต้องการสัญญาณรวบรวมการออกแบบของคุณใน Quartus II เพื่อสังเคราะห์รหัสของคุณพอดีกับการออกแบบของคุณภายในสถาปัตยกรรม FPGA และสร้างไฟล์การเขียนโปรแกรมที่จำเป็นในการโหลดการออกแบบลงใน FPGAตอนนี้คุณสามารถตั้งโปรแกรม FPGA ของคุณโดยใช้วิธีการเช่น JTAG หรือ Active Serial และเครื่องมือเช่น USB-blaster สำหรับการเชื่อมต่อทางกายภาพเลือกวิธีการที่เหมาะสมกับการตั้งค่าของคุณมากที่สุดเมื่อตั้งโปรแกรมแล้วให้ทดสอบ FPGA ในระบบของคุณเพื่อดูว่ามันทำหน้าที่ตามที่ตั้งใจไว้หรือไม่หากมีปัญหาให้ใช้เครื่องมือการดีบักที่มีอยู่ใน Quartus II เช่นเครื่องวิเคราะห์ Logic SignalTap II เพื่อค้นหาและแก้ไขเก็บบันทึกโดยละเอียดเกี่ยวกับกระบวนการออกแบบและการตัดสินใจของคุณจากข้อเสนอแนะจากการทดสอบของคุณคุณอาจต้องปรับแต่งและปรับปรุงการออกแบบของคุณ

EP3C55F484C8N ข้อดี

การใช้พลังงานต่ำ

EP3C55F484C8N ได้รับการออกแบบทางวิศวกรรมโดยใช้เทคโนโลยีกระบวนการพลังงานต่ำของ TSMC ซึ่งจะช่วยลดการใช้พลังงานของอุปกรณ์สิ่งนี้ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่ไวต่อพลังงานซึ่งการรักษารอยเท้าความร้อนต่ำเป็นสิ่งสำคัญการจัดการพลังงานที่มีประสิทธิภาพยังขยายอายุการใช้งานที่ยาวนานของอุปกรณ์และลดต้นทุนพลังงานโดยรวม

ความสามารถในการบูรณาการสูง

FPGA นี้มีองค์ประกอบตรรกะ 55,856 รายการทำให้สามารถรวมฟังก์ชั่นที่ซับซ้อนในระดับสูงภายในชิปเดียวความสามารถนี้ทำให้การออกแบบระบบง่ายขึ้นและเพิ่มความน่าเชื่อถือโดยลดความต้องการส่วนประกอบที่ไม่ต่อเนื่องหลายอย่างซึ่งนำไปสู่สถาปัตยกรรมของระบบที่มีประสิทธิภาพและมีประสิทธิภาพมากขึ้น

มาตรฐาน I/O ที่ยืดหยุ่น

EP3C55F484C8N รองรับมาตรฐาน I/O ที่หลากหลายรวมถึง LVTTL, LVCMOS, SSTL, HSTL, PCI และ PCI-Xความยืดหยุ่นนี้ช่วยให้มั่นใจได้ว่า FPGA สามารถเชื่อมต่อกับระบบดิจิตอลและอุปกรณ์ต่อพ่วงต่างๆได้อย่างง่ายดายทำให้สามารถปรับให้เข้ากับเทคโนโลยีใหม่และดั้งเดิมได้คุณลักษณะนี้มีประโยชน์ในสภาพแวดล้อมที่ใช้เทคโนโลยีผสมซึ่งการทำงานร่วมกันเป็นกุญแจสำคัญ

รองรับลิงก์ตัวรับส่งสัญญาณความเร็วสูง

ในขณะที่ข้อกำหนดหลักของ EP3C55F484C8N ไม่รวมถึงตัวรับส่งสัญญาณ แต่ตระกูลCyclone® III ได้รับการออกแบบมาเพื่ออำนวยความสะดวกในการส่งข้อมูลความเร็วสูงและเข้ากันได้กับลิงก์ตัวรับส่งสัญญาณความเร็วสูงภายนอกสิ่งนี้ช่วยให้ FPGA สามารถใช้ในแอปพลิเคชันที่ต้องการปริมาณงานที่รวดเร็วและการสื่อสารความเร็วสูงเช่นศูนย์ข้อมูลและอุปกรณ์โทรคมนาคม

โซลูชันที่คุ้มค่าสำหรับแอปพลิเคชันที่หลากหลาย

EP3C55F484C8N ให้บริการโซลูชันที่ประหยัดต้นทุนโดยไม่ลดทอนประสิทธิภาพทำให้เหมาะสำหรับการใช้งานที่หลากหลายตั้งแต่อุปกรณ์อิเล็กทรอนิกส์ไปจนถึงระบบอัตโนมัติอุตสาหกรรมการรวมกันของต้นทุนต่ำการรวมสูงและการใช้พลังงานต่ำทำให้ต้นทุนระบบทั้งหมดลดลงและเปิดโอกาสใหม่ ๆ ที่ทำงานภายในข้อ จำกัด ด้านงบประมาณที่ จำกัด

EP3C55F484C8N ผู้ผลิต

Intel ชื่อใหญ่ในเทคโนโลยีคอมพิวเตอร์ขยายช่วงผลิตภัณฑ์โดยการซื้อ บริษัท ที่ชื่อว่า Altera ในปี 2558 การย้ายครั้งนี้นำอาร์เรย์ประตูที่ตั้งโปรแกรมได้ (FPGAs) มาสู่ข้อเสนอของ Intel ซึ่งช่วยเพิ่มความสามารถในการสร้างชิปที่หลากหลายและทรงพลังหนึ่งในสายผลิตภัณฑ์จาก Altera ที่ Intel ใช้ตอนนี้คือซีรี่ส์Cyclone® III ซึ่งรวมถึงชิปเช่น EP3C55F484C8N EP3C55F484C8Nชิปเหล่านี้ได้รับการออกแบบมาเพื่อใช้พลังงานน้อยลงโดยไม่สูญเสียประสิทธิภาพทำให้เหมาะสำหรับใช้ในเครื่องโรงงานระบบรถยนต์และอุปกรณ์ประจำวันIntel ยังคงปรับปรุงชิปเหล่านี้อย่างต่อเนื่องเพื่อให้แน่ใจว่าพวกเขาตอบสนองความต้องการที่เพิ่มขึ้นของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยด้วยการเพิ่มประสิทธิภาพของชิปเหล่านี้ประหยัดพลังงานและจัดการงาน Intel ช่วยให้อุปกรณ์ขั้นสูงและมีประสิทธิภาพมากขึ้นการปรับปรุงอย่างต่อเนื่องนี้มีความสำคัญเนื่องจากช่วยให้แกดเจ็ตฉลาดขึ้นการดำเนินงานของโรงงานอัตโนมัติมากขึ้นและระบบรถยนต์ปลอดภัยและตอบสนองได้มากขึ้น

บทสรุป

ชิป EP3C55F484C8N เป็นตัวเลือกอันดับต้น ๆ สำหรับแอปพลิเคชันเทคโนโลยีจำนวนมากเนื่องจากความสมดุลของต้นทุนพลังงานและการใช้งานเต็มไปด้วยคุณสมบัติที่มีประโยชน์เช่นองค์ประกอบตรรกะจำนวนมากหน่วยความจำมากมายและตัวเลือกอินพุต/เอาต์พุตที่ยืดหยุ่นFPGA นี้เหมาะสำหรับทุกสิ่งตั้งแต่ AI และเครือข่ายมือถือขั้นสูงไปจนถึงอุปกรณ์อัจฉริยะและเครื่องจักรอุตสาหกรรมคู่มือนี้ได้แสดงรายละเอียดทางเทคนิคและประโยชน์ของการใช้ EP3C55F484C8N รวมถึงเคล็ดลับในทางปฏิบัติเกี่ยวกับวิธีการใช้ประโยชน์สูงสุดจากชิปนี้ในสภาพแวดล้อมทางเทคโนโลยีที่แตกต่างกัน
