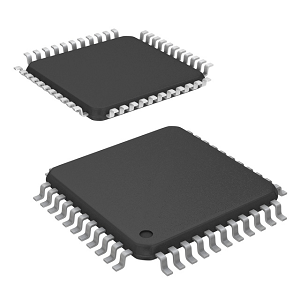

EPM3064ATC44-10 CPLD: คุณสมบัติข้อมูลจำเพาะแอปพลิเคชันและการเขียนโปรแกรม ISP

EPM3064ATC44-10 จากซีรี่ส์Max® 3000A ของ Intel เป็นเครื่องมือที่ทรงพลังสำหรับโครงการดิจิตอลอุปกรณ์นี้รวดเร็วยืดหยุ่นและใช้พลังงานน้อยทำให้เหมาะสำหรับการใช้งานที่หลากหลายคู่มือนี้ต้องผ่านทุกสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับ EPM3064ATC44-10 จากสิ่งที่สามารถทำได้ถึงวิธีการตั้งค่าช่วยให้คุณปรับปรุงระบบอิเล็กทรอนิกส์ของพวกเขา

แคตตาล็อก

EPM3064ATC44-10 คำอธิบาย

ที่ EPM3064ATC44-10 จากซีรี่ส์Max® 3000A ของ Intel แสดงให้เห็นถึงอุปกรณ์ลอจิกที่มีโปรแกรมเชิงซ้อนที่ซับซ้อน (CPLD) ที่ออกแบบมาสำหรับแอพพลิเคชั่นดิจิตอลที่หลากหลายด้วย 64 macrocells อุปกรณ์นี้ได้รับการปรับให้เหมาะสมสำหรับการตอบสนองอย่างรวดเร็วด้วยความล่าช้าในการแพร่กระจายสูงสุด 10 นาโนวินาทีเพื่อให้มั่นใจถึงประสิทธิภาพที่มีประสิทธิภาพมันทำงานบนแรงดันไฟฟ้า 3.3V ซึ่งตั้งอยู่ในแพ็คเกจสี่เหลี่ยมจัตุรัสขนาด 44 พิน (TQFP) ซึ่งเหมาะสำหรับการใช้งานเชิงพาณิชย์ภายในช่วงอุณหภูมิ 0 ° C ถึง 70 ° Cหมายเลขชิ้นส่วน EPM3064ATC44-10 ห่อหุ้มการออกแบบและฟังก์ชั่น: EPM สำหรับ CPLDs Max® 3064 ระบุโมเดลเฉพาะที่มี 64 macrocells อัน สำหรับเทคโนโลยี 3.3V ขั้นสูง T สำหรับแพ็คเกจ TQFP และ C44 ยืนยันจำนวนพินและข้อกำหนดอุณหภูมิคำต่อท้าย-10 หมายถึงเกรดความเร็วที่รวดเร็วโดยมีความล่าช้าน้อยที่สุดอุปกรณ์นี้เป็นโซลูชันที่สมบูรณ์แบบสำหรับการรวมฟังก์ชั่น SSI, MSI และ LSI Logic เข้ากันได้กับการจำลอง TTL 100%รองรับการบูรณาการอุปกรณ์ที่หลากหลายอย่างราบรื่นตั้งแต่เพื่อน, gals และ 22v10s ไปจนถึงอุปกรณ์ Mach และ PLSI ทำให้มีความหลากหลายมากมีให้เลือกหลายแพ็คเกจเช่น PLCC, PQFP และ TQFP ซีรี่ส์Max® 3000A นำเสนอความยืดหยุ่นในการออกแบบในแอพพลิเคชั่นต่างๆ

หากคุณกำลังมองหาการอัพเกรดระบบดิจิตอลของคุณด้วยอุปกรณ์ตรรกะที่เชื่อถือได้และมีประสิทธิภาพการลงทุนใน EPM3064ATC44-10 ในจำนวนมากเป็นการเคลื่อนไหวที่ชาญฉลาดเป็นการตัดสินใจที่ทำให้มั่นใจได้ทั้งประสิทธิภาพที่แข็งแกร่งและผลกำไรที่แข็งแกร่ง

EPM3064ATC44-10 CAD รุ่น

EPM3064ATC44-10 รอยเท้า

EPM3064ATC44-10 รุ่น 3D

คุณสมบัติ EPM3064ATC44-10

- 64 macrocells: CPLD นี้มีหน่วยตรรกะที่กำหนดค่าได้ 64 ชุดที่เรียกว่า macrocellsแต่ละ macrocell สามารถตั้งโปรแกรมเป็นรายบุคคลเพื่อดำเนินการตรรกะที่ซับซ้อนทำให้อุปกรณ์สามารถจัดการฟังก์ชั่นและกระบวนการดิจิตอลที่หลากหลาย

- ประตูที่ใช้งานได้: อุปกรณ์มีประตูที่ใช้งานได้ประมาณ 1,250 ประตูการวัดความซับซ้อนนี้บ่งบอกถึงปริมาณของการรวมตรรกะที่เป็นไปได้ภายใน CPLD ทำให้สามารถรองรับวงจรดิจิตอลที่เรียบง่ายและซับซ้อนได้อย่างมีประสิทธิภาพ

- ความถี่ในการทำงานสูงสุด: EPM3064ATC44-10 สามารถทำงานได้ที่ความถี่สูงสุด 222.2 MHzความถี่สูงนี้ช่วยให้ความเร็วในการประมวลผลเร็วขึ้นทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องใช้เวลาตอบสนองอย่างรวดเร็วและการทำงานของข้อมูลความเร็วสูง

- ความล่าช้าในการเผยแพร่: มีความล่าช้าในการแพร่กระจายต่ำเพียง 4.5 นาโนวินาที CPLD นี้จะช่วยลดการหน่วงเวลาในการส่งสัญญาณจากอินพุตไปยังเอาต์พุตเพิ่มประสิทธิภาพของระบบโดยรวมและการตอบสนอง

- แรงดันไฟฟ้า: มันทำงานกับแรงดันไฟฟ้า 3.3V โดยมีช่วงที่อนุญาตจาก 3.0V ถึง 3.6Vช่วงแรงดันไฟฟ้านี้ให้ความยืดหยุ่นในข้อกำหนดด้านแหล่งจ่ายไฟทำให้เข้ากันได้กับระบบดิจิตอลที่หลากหลาย

- I/O PINS: อุปกรณ์นี้มีหมุดอินพุต/เอาต์พุต 34 ตัวช่วยให้สามารถเชื่อมต่อได้อย่างกว้างขวางกับส่วนประกอบอื่น ๆ ของระบบดิจิตอลพินเหล่านี้อำนวยความสะดวกในการถ่ายโอนข้อมูลเข้าและออกจาก CPLD ซึ่งรองรับฟังก์ชั่นการเชื่อมต่อที่หลากหลาย

- ประเภทแพ็คเกจ: ตั้งอยู่ในแพ็คสี่เหลี่ยมจัตุรัสขนาด 44 พิน (TQFP), EPM3064ATC44-10 นำเสนอแฟคเตอร์ฟอร์มขนาดกะทัดรัดที่เป็นประโยชน์สำหรับการใช้งานที่พื้นที่มีพื้นที่พรีเมี่ยมโดยไม่กระทบต่อจำนวนตัวเลือก I/O

- ช่วงอุณหภูมิการทำงาน: ออกแบบมาเพื่อทำงานภายในช่วงอุณหภูมิเชิงพาณิชย์ 0 ° C ถึง 70 ° C CPLD นี้เหมาะสำหรับสภาพแวดล้อมที่หลากหลายเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ภายใต้สภาพอุตสาหกรรมทั่วไป

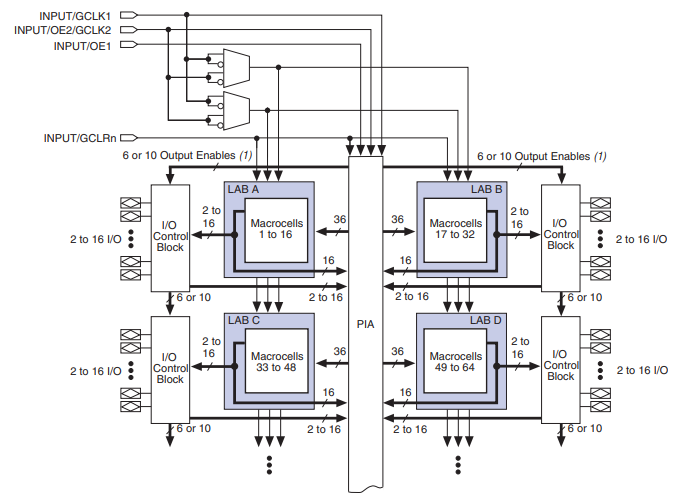

EPM3064ATC44-10 บล็อกไดอะแกรม

แผนภาพบล็อกสำหรับ EPM3064ATC44-10 ให้การแสดงภาพของสถาปัตยกรรมภายในโดยเน้นส่วนประกอบการทำงานและการเชื่อมต่อระหว่างกันที่แกนกลางของการออกแบบคือสี่บล็อกลอจิกอาร์เรย์ (ห้องปฏิบัติการ) ที่มีป้ายกำกับ A, B, C และ D แต่ละอันมี 16 macrocells ทั้งหมด 16 macrocells ทั้งหมด 64ห้องปฏิบัติการเหล่านี้เชื่อมต่อกับอาร์เรย์เชื่อมต่อระหว่างโปรแกรมที่ตั้งโปรแกรมได้ส่วนกลาง (PIA) ซึ่งอำนวยความสะดวกในการกำหนดเส้นทางของสัญญาณระหว่างห้องปฏิบัติการและบล็อกควบคุม I/OPIA ทำให้มั่นใจได้ว่าอินพุตเอาต์พุตและตรรกะภายในสามารถสื่อสารได้อย่างมีประสิทธิภาพและยืดหยุ่นห้องปฏิบัติการแต่ละห้องเชื่อมต่อกับบล็อกควบคุม I/O ที่เกี่ยวข้องซึ่งจัดการได้มากถึง 16 I/O PINsบล็อก I/O เหล่านี้จัดการการโต้ตอบระหว่างสัญญาณภายนอกและตรรกะภายในที่นำเสนอคุณสมบัติเช่นการดำเนินการแบบสองทิศทางและการเปิดใช้งานที่สามารถตั้งโปรแกรมได้แผนภาพแสดงสัญญาณควบคุมเช่นนาฬิกาทั่วโลก (GCLK1 และ GCLK2), สัญญาณเปิดใช้งานสัญญาณ (OE1 และ OE2) และ Global Clear (GCLRN) ที่จัดทำหน้าที่ของ macrocells และ I/O บล็อก.

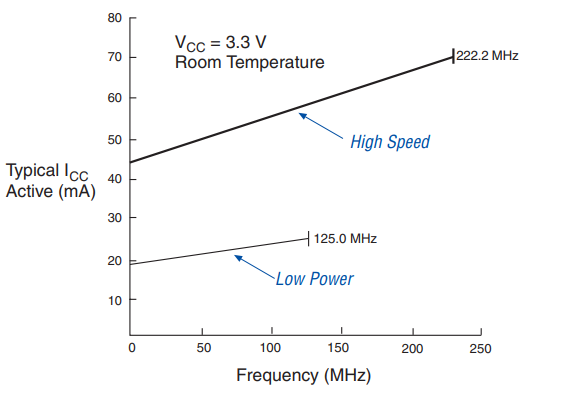

ICC กับความถี่

กราฟแสดงให้เห็นถึงการบริโภคปัจจุบันที่ใช้งานอยู่ (ICC) เมื่อเทียบกับความถี่สำหรับ EPM3064ATC44-10 ภายใต้แรงดันไฟฟ้า 3.3V ที่อุณหภูมิห้องมีการเน้นสองโหมดการทำงาน: ความเร็วสูง และ พลังงานต่ำ-ในโหมดความเร็วสูงการบริโภคในปัจจุบันจะเพิ่มขึ้นเป็นเส้นตรงตามความถี่ในการทำงานเริ่มต้นที่ประมาณ 50mA สำหรับความถี่ที่ต่ำกว่าและถึงประมาณ 70mA ที่ความถี่ 222.2 MHzโหมดนี้ออกแบบมาสำหรับแอปพลิเคชันที่ต้องการประสิทธิภาพสูงสุดและความเร็วในการประมวลผลที่เร็วขึ้นในทางกลับกันโหมดพลังงานต่ำแสดงให้เห็นถึงการบริโภคในปัจจุบันที่ต่ำกว่าเริ่มต้นที่ประมาณ 20mA ที่ความถี่ต่ำและเพิ่มขึ้นเป็นประมาณ 30mA ที่ 125 MHzโหมดนี้ได้รับการปรับให้เหมาะสมสำหรับการทำงานที่ประหยัดพลังงานทำให้เหมาะสำหรับการออกแบบจัดลำดับความสำคัญการใช้พลังงานที่ต่ำกว่าความเร็ว

ข้อมูลจำเพาะ EPM3064ATC44-10

พิมพ์	พารามิเตอร์
ผู้ผลิต	Altera/Intel
ชุด	Max® 3000A
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
ประเภทที่ตั้งโปรแกรมได้	ในระบบที่ตั้งโปรแกรมได้
เวลาหน่วงเวลา tpd (1) สูงสุด	10 ns
แรงดันไฟฟ้า - ภายใน	3V ~ 3.6V
จำนวนองค์ประกอบตรรกะ/บล็อก	4
จำนวน macrocells	64
จำนวนประตู	1250
จำนวน I/O	34
อุณหภูมิการทำงาน	0 ° C ~ 70 ° C (TA)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	44-TQFP
แพ็คเกจอุปกรณ์ซัพพลายเออร์	44-TQFP (10x10)
หมายเลขผลิตภัณฑ์พื้นฐาน	EPM3064

ขั้นตอนการเขียนโปรแกรม ISP EPM3064ATC44-10

1. ป้อน ISP: การเปลี่ยนระยะเริ่มต้นนี้พินอินพุต/เอาต์พุต (I/O) จากโหมดผู้ใช้ปกติเป็นโหมด ISPมันเป็นขั้นตอนการเตรียมการที่ทำให้อุปกรณ์พร้อมสำหรับการเขียนโปรแกรมซึ่งต้องการเพียง 1 มิลลิวินาทีเพื่อให้เสร็จสมบูรณ์

2. ตรวจสอบ ID: ก่อนที่จะเริ่มการเขียนโปรแกรมหรือการตรวจสอบใด ๆ Silicon ID ของอุปกรณ์จะถูกตรวจสอบเพื่อยืนยันตัวตนและตรวจสอบให้แน่ใจว่าเข้ากันได้กับคำสั่งการเขียนโปรแกรมขั้นตอนนี้รวดเร็วและใช้เวลาส่วนน้อยที่สุดของเวลาการเขียนโปรแกรมโดยรวม

3. การลบจำนวนมาก: เพื่อล้างข้อมูลก่อนหน้าจากอุปกรณ์จะทำการลบจำนวนมากสิ่งนี้เกี่ยวข้องกับการโหลดคำสั่งลบลงในอุปกรณ์และใช้พัลส์ 100 มิลลิวินาทีเพื่อลบเซลล์ EEPROMขั้นตอนนี้เตรียมอุปกรณ์สำหรับข้อมูลใหม่

4. โปรแกรม: ในระหว่างขั้นตอนนี้ข้อมูลใหม่จะถูกตั้งโปรแกรมลงในอุปกรณ์สิ่งนี้เกี่ยวข้องกับการโหลดที่อยู่ EEPROM แต่ละอันด้วยข้อมูลใหม่และใช้พัลส์การเขียนโปรแกรมเพื่อเขียนข้อมูลลงในเซลล์ EEPROMกระบวนการนี้เป็นที่อยู่ซ้ำตามที่อยู่จนกว่าข้อมูลทั้งหมดจะถูกตั้งโปรแกรมลงในอุปกรณ์

5. ตรวจสอบ: หลังจากการเขียนโปรแกรมข้อมูลของอุปกรณ์จะได้รับการตรวจสอบเพื่อให้แน่ใจว่ามีการเขียนอย่างถูกต้องสิ่งนี้เกี่ยวข้องกับการอ่านข้อมูลจากที่อยู่ EEPROM แต่ละอันและเปรียบเทียบกับข้อมูลที่ต้องการขั้นตอนนี้ทำให้มั่นใจได้ถึงความแม่นยำในการเขียนโปรแกรมและทำซ้ำสำหรับที่อยู่แต่ละที่

6. ทางออก ISP: ขั้นตอนสุดท้ายจะเปลี่ยนพิน I/O จากโหมด ISP กลับสู่โหมดผู้ใช้เช่นเดียวกับขั้นตอน ISP ENTER ขั้นตอนนี้ยังรวดเร็วซึ่งต้องการเพียง 1 มิลลิวินาทีมันทำเครื่องหมายความสมบูรณ์ของกระบวนการเขียนโปรแกรมทำให้อุปกรณ์สามารถดำเนินการต่อการดำเนินการตามปกติได้

แอปพลิเคชัน EPM3064ATC44-10

ระบบฝังตัว

CPLD นี้เหมาะสำหรับแอปพลิเคชันระบบฝังตัวที่จำเป็นต้องใช้ตรรกะที่กำหนดเองเพื่อเพิ่มฟังก์ชันการทำงานของไมโครคอนโทรลเลอร์มันสามารถทำงานได้เช่นการเชื่อมต่อการประมวลผลสัญญาณควบคุมและการจัดการอุปกรณ์ต่อพ่วงฮาร์ดแวร์เพิ่มความสามารถและประสิทธิภาพของการออกแบบที่ฝังตัว

โทรคมนาคม

ในภาคโทรคมนาคม EPM3064ATC44-10 มีบทบาทในการจัดการโปรโตคอลการจัดการความสมบูรณ์ของสัญญาณและการกำหนดเส้นทางข้อมูลความสามารถในการประมวลผลตรรกะความเร็วสูงทำให้เหมาะสำหรับแอปพลิเคชันเช่นการประมวลผลสัญญาณดิจิตอลสวิตช์เครือข่ายและการแปลงอินเทอร์เฟซช่วยรักษากระแสข้อมูลที่มีประสิทธิภาพและความน่าเชื่อถือในการสื่อสาร

อุปกรณ์ทดสอบและการวัด

อุปกรณ์ถูกใช้อย่างกว้างขวางในอุปกรณ์ทดสอบและการวัดเนื่องจากลักษณะที่สามารถ rigrammable และการทำงานที่รวดเร็วมันมีความสามารถในการจัดการการดำเนินการตรรกะที่ซับซ้อนที่จำเป็นในระบบเก็บข้อมูลเครื่องกำเนิดสัญญาณและเครื่องมือวิเคราะห์ให้การควบคุมที่แม่นยำและการทำงานที่ปรับได้ที่จำเป็นในสภาพแวดล้อมการทดสอบทางวิทยาศาสตร์และอุตสาหกรรม

ระบบควบคุมอุตสาหกรรม

ในฐานะที่เป็นตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) พบว่า EPM3064ATC44-10 พบได้ในแอพพลิเคชั่นระบบอัตโนมัติและกระบวนการควบคุมกระบวนการต่างๆมันมีความสามารถด้านตรรกะที่จำเป็นในการควบคุมเครื่องจักรสัญญาณกระบวนการและทำการตรวจสอบความปลอดภัยทั้งหมดในขณะที่ทำงานอย่างมีประสิทธิภาพภายใต้สภาพอุตสาหกรรมและภายในช่วงอุณหภูมิที่กว้าง

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค CPLD นี้ช่วยขับเคลื่อนนวัตกรรมในอุปกรณ์เช่นระบบสมาร์ทโฮมอุปกรณ์เกมพกพาและอุปกรณ์เสียง/ภาพขั้นสูงรองรับโซลูชันตรรกะที่ซับซ้อนที่เพิ่มฟังก์ชั่นอุปกรณ์ปรับปรุงอินเทอร์เฟซและเปิดใช้งานการรวมคุณสมบัติรุ่นต่อไปในผลิตภัณฑ์อุปโภคบริโภค

EPM3064ATC44-10 ชิ้นส่วนที่คล้ายกัน

- EPM3064ATC44-7

- EPM3064ATI100-10

- EPM3064ATC44-10N

คู่มือการซื้อ EPM3064ATC44-10

เมื่อพิจารณาถึงการซื้อ EPM3064ATC44-10 มีหลายแง่มุมที่ต้องคำนึงถึงเพื่อให้แน่ใจว่าเหมาะสมกับข้อกำหนดของโครงการของคุณก่อนอื่นโปรดทราบว่าส่วนประกอบนี้ล้าสมัยแม้ว่าเราจะยังเสนอหุ้นที่ จำกัดตรวจสอบให้แน่ใจว่าข้อมูลจำเพาะทางเทคนิคตรงกับความต้องการของคุณEPM3064ATC44-10 มี 64 macrocells ทำงานที่ความถี่สูงสุด 222.2 MHz และได้รับการออกแบบมาสำหรับแหล่งจ่ายไฟ 3.3V ภายในแพ็คเกจ TQFP 44-PINจำเป็นต้องตรวจสอบบันทึกข้อมูลและแอปพลิเคชันเพื่อทำความเข้าใจอย่างเต็มที่ถึงข้อกำหนดการรวมและการปฏิบัติงานของส่วนประกอบนี้เมื่อพิจารณาถึงสถานะล้าสมัยขององค์ประกอบยังประเมินตัวเลือกทางเลือกที่ให้ฟังก์ชั่นที่คล้ายกันและได้รับการสนับสนุนอย่างแข็งขันขั้นตอนนี้เป็นสิ่งสำคัญสำหรับการรักษาอายุยืนและการสนับสนุนของโครงการของคุณ

EPM3064ATC44-10 ข้อดี

ประสิทธิภาพความเร็วสูง

อุปกรณ์นี้มีความสามารถในการทำงานที่ความถี่สูงสุดสูงถึง 222.2 MHz ซึ่งช่วยให้การประมวลผลข้อมูลและงานอย่างรวดเร็วความล่าช้าในการแพร่กระจายต่ำเพียง 4.5 นาโนวินาทีช่วยลดเวลาที่ใช้สำหรับสัญญาณในการเดินทางผ่านอุปกรณ์เพิ่มการตอบสนองของระบบโดยรวมและประสิทธิภาพในการใช้งานที่ไวต่อเวลา

การใช้พลังงานต่ำ

ออกแบบมาเพื่อประสิทธิภาพ EPM3064ATC44-10 ทำงานกับแรงดันไฟฟ้า 3.3V ซึ่งช่วยลดการใช้พลังงานโดยรวมของระบบซึ่งเป็นส่วนหนึ่งของคุณลักษณะนี้มีประโยชน์ในอุปกรณ์พกพาและใช้แบตเตอรี่ที่ต้องการประสิทธิภาพการใช้พลังงาน

ความสามารถในการทำซ้ำและความยืดหยุ่น

ธรรมชาติที่สามารถ reprogrammable ของ CPLD นี้ช่วยให้การทำซ้ำหลายครั้งและการอัปเดตในขั้นตอนการออกแบบและหลังการปรับใช้สนับสนุนการปรับปรุงอย่างต่อเนื่องและการปรับตัวให้เข้ากับการเปลี่ยนแปลงความต้องการทางเทคโนโลยีโดยไม่ต้องมีการออกแบบฮาร์ดแวร์ที่สมบูรณ์

ความสามารถในการเชื่อมต่อแบบกว้าง

ด้วยหมุด I/O 34 ตัว EPM3064ATC44-10 รองรับตัวเลือกการเชื่อมต่อที่กว้างขวางทำให้ง่ายต่อการเชื่อมต่อกับส่วนประกอบดิจิตอลอื่น ๆ ที่หลากหลายความยืดหยุ่นนี้เหมาะสำหรับระบบที่ซับซ้อนซึ่งต้องการการเชื่อมต่อมากมายระหว่างอุปกรณ์ประเภทต่าง ๆ

ความน่าเชื่อถือและอายุยืน

สร้างขึ้นด้วยสถาปัตยกรรมที่มีความแข็งแกร่งไม่ระเหยและเป็นแฟลช CPLD นี้ยังคงรักษาความสมบูรณ์ของโปรแกรมและการใช้งานตลอดเวลาเพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือที่สอดคล้องกันแม้จะมีวงจรพลังงานบ่อยหรือในสภาพการทำงานที่รุนแรง

การรวมเข้าด้วยกันอย่างราบรื่นกับอุปกรณ์ลอจิกที่มีอยู่

EPM3064ATC44-10 สามารถแทนที่อุปกรณ์ตรรกะรุ่นเก่าหลายประเภทได้อย่างง่ายดายเช่นเพื่อนและ gals ลดความซับซ้อนของระบบและเพิ่มประสิทธิภาพความสามารถนี้ทำให้เป็นตัวเลือกที่เหมาะสำหรับการอัพเกรดระบบที่มีอยู่หรือรวมฟังก์ชั่นหลายอย่างไว้ในอุปกรณ์เดียว

ช่วงอุณหภูมิในวงกว้าง

เหมาะสำหรับการใช้งานเชิงพาณิชย์อุปกรณ์นี้ทำงานได้อย่างน่าเชื่อถือภายในช่วงอุณหภูมิ 0 ° C ถึง 70 ° Cความทนทานนี้ช่วยให้การปรับใช้ในสภาพแวดล้อมที่หลากหลายตั้งแต่การตั้งค่าสำนักงานไปจนถึงสถานที่อุตสาหกรรมโดยไม่มีการลดลงของประสิทธิภาพ

EPM3064ATC44-10 แพ็คเกจ PIN-OUT DIAGRAM

แผนภาพ PIN-OUT แพคเกจ EPM3064ATC44-10 แสดงถึงการจัดเรียงทางกายภาพของพินสำหรับอุปกรณ์มันให้รายละเอียดเกี่ยวกับฟังก์ชั่นและการมอบหมายของแต่ละพินในแพ็คเกจ 44-pinแต่ละพินมีป้ายกำกับด้วยฟังก์ชั่นที่กำหนดเช่น I/O (อินพุต/เอาต์พุต), แหล่งจ่ายไฟ (VCC), พื้นดิน (GND) หรือสัญญาณการทำงานเฉพาะเช่น TDI, TDO, TMS และ TCK ซึ่งใช้สำหรับ JTAGการเขียนโปรแกรมและการดีบักแผนภาพใช้มุมมองบนลงล่างของชิปพร้อมตัวบ่งชี้ที่ชัดเจนของการกำหนดหมายเลขพินเพื่อช่วยในการระบุตำแหน่งพินที่สัมพันธ์กับแพ็คเกจทางกายภาพ

การกำหนด PIN ประกอบด้วยหมุด I/O หลายตัวซึ่งมีความยืดหยุ่นสำหรับการเชื่อมต่ออุปกรณ์กับส่วนประกอบอื่น ๆ ในวงจรหมุดเฉพาะเช่นอินพุต/GCLK และอินพุต/OE จะถูกเน้นโดยแสดงบทบาทสองวัตถุประสงค์ในการให้สัญญาณนาฬิกาหรือทำหน้าที่เป็นพินอินพุตทั่วไปพินมัลติฟังก์ชั่นเหล่านี้ยอดเยี่ยมสำหรับการปรับการใช้อุปกรณ์ในแอปพลิเคชันตรรกะที่ตั้งโปรแกรมได้แผนภาพยังระบุหมุดพลังงานและพื้นดินที่กระจายไปทั่วแพ็คเกจทำให้มั่นใจได้ว่าการส่งพลังงานที่เชื่อถือได้และความสมบูรณ์ของสัญญาณด้วยเครื่องหมายมุมที่ระบุพิน 1 แผนภาพช่วยปรับทิศทางชิปอย่างถูกต้องในระหว่างการประกอบและลดความเสี่ยงของข้อผิดพลาด

EPM3064ATC44-10 ผู้ผลิต

Altera มีชื่อเสียงในด้านสายผลิตภัณฑ์ FPGA และ CPLD เช่นซีรี่ส์ Max และ StratixEPM3064ATC44-10 ซึ่งเป็นส่วนหนึ่งของซีรี่ส์ Max 3000A เป็นหนึ่งใน CPLD ยอดนิยมของ Alteraโพสต์มาที่ Intel ได้มุ่งเน้นไปที่การพัฒนาเทคโนโลยี FPGA รวมเข้ากับโปรเซสเซอร์ Xeon สำหรับงานใน AI และการประมวลผลข้อมูลตอนนี้ผู้เล่นตัวจริงของ FPGA ของ Intel รวมถึง Agilex และ Stratix 10 Series, ความต้องการที่อยู่ใน 5G และ Cloud ComputingIntel ได้หยุดผลิตภัณฑ์ Altera ที่เก่ากว่าเช่น EPM3064ATC44-10 ซึ่งเป็นส่วนหนึ่งของการเปลี่ยนไปใช้เทคโนโลยีใหม่Intel ยังคงเป็นผู้นำในตรรกะที่ตั้งโปรแกรมได้โดยเน้นการเร่งความเร็ว AI และการคำนวณที่สามารถกำหนดค่าใหม่ได้ด้วยนวัตกรรมในการ์ด OneAPI และ FPGA

บทสรุป

EPM3064ATC44-10 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการสร้างหรือปรับปรุงอุปกรณ์ดิจิตอลมันเร็วมีประสิทธิภาพและสามารถเชื่อมต่อกับส่วนประกอบอื่น ๆ อีกมากมายทำให้มีประโยชน์สำหรับการใช้งานอิเล็กทรอนิกส์ต่างๆคู่มือนี้ครอบคลุมคุณสมบัติหลักวิธีการใช้ในอุปกรณ์ต่าง ๆ และประโยชน์ของมันแสดงให้เห็นว่ามันสามารถช่วยสร้างระบบอิเล็กทรอนิกส์ขั้นสูงและเชื่อถือได้มากขึ้นไม่ว่าคุณจะอัปเดตอุปกรณ์เก่า ๆ หรือสร้างสิ่งใหม่ EPM3064ATC44-10 เป็นส่วนสำคัญที่ช่วยให้ทุกอย่างทำงานได้ดีขึ้น

PDF แผ่นข้อมูล

EPM3064ATC44-10 แผ่นข้อมูล:

แผ่นข้อมูลครอบครัว Max 3000a อุปกรณ์. pdf
