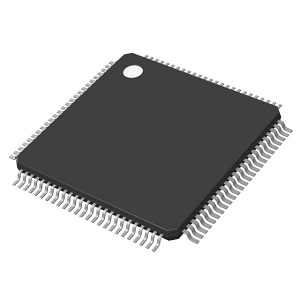

EPM7064STC100-7 CPLD: คุณสมบัติแอปพลิเคชันและคู่มือการเขียนโปรแกรมในระบบ

EPM7064STC100-7 เป็นชิปที่ทรงพลังจากซีรี่ส์Max® 7000S ของ Intel ซึ่งออกแบบมาเพื่อจัดการงานที่ซับซ้อนในอุปกรณ์อิเล็กทรอนิกส์คู่มือนี้กล่าวถึงคุณสมบัติหลักและการใช้งานของ EPM7064STC100-7 โดยเน้นถึงความสามารถในการสร้างโปรแกรมใหม่ได้อย่างง่ายดายการทำงานที่รวดเร็วและการออกแบบที่ยืดหยุ่นเหมาะสำหรับเทคโนโลยีที่แตกต่างกันมากมายตั้งแต่อุปกรณ์ขนาดเล็กไปจนถึงเครื่องจักรอุตสาหกรรมขนาดใหญ่ชิปนี้เป็นส่วนสำคัญสำหรับการสร้างวงจรดิจิตอลขั้นสูง

แคตตาล็อก

EPM7064STC100-7 คำอธิบาย

ที่ EPM7064STC100-7 เป็นอุปกรณ์ตรรกะที่ตั้งโปรแกรมได้ที่ซับซ้อน (CPLD) จากซีรี่ส์Max® 7000S ของ Intelมันมี 64 macrocells และ 1,250 ประตูซึ่งช่วยในการสร้างวงจรดิจิตอลที่ซับซ้อนชิปนี้ทำงานด้วยความเร็วสูงสุด 166.7 MHz โดยมีการหน่วงเวลาของสัญญาณ 7.5 นาโนวินาที (NS)มันมีหมุดอินพุต/เอาต์พุต 68 (I/O) ที่ทำงานกับตรรกะ 3.3V และ 5V ทำให้ใช้งานง่ายในวงจรต่าง ๆคุณสมบัติที่สำคัญคือความสามารถในการโปรแกรม 5.0V ในระบบ (ISP) ผ่านอินเตอร์เฟส JTAG (IEEE 1149.1)ซึ่งหมายความว่าคุณสามารถ reprogram ได้โดยไม่ต้องลบออกจากวงจรทำให้การทดสอบและการอัปเดตง่ายขึ้นมันมาในแพ็คสี่เหลี่ยมจัตุรัสขนาด 100 พิน (TQFP) ซึ่งเป็นแพ็คเกจขนาดกะทัดรัดCPLD นี้ใช้ในระบบฝังตัวการประมวลผลสัญญาณดิจิตอลอุปกรณ์สื่อสารและระบบอัตโนมัติอุตสาหกรรม

เราให้บริการส่วนประกอบที่มีคุณภาพสูงและบริการที่กำหนดเองดังนั้นจึงเป็นการดีที่สุดที่จะสั่งซื้อจำนวนมากกับเราสำหรับโซลูชัน CPLD ที่เชื่อถือได้

คุณสมบัติ EPM7064STC100-7

- ตรรกะความหนาแน่นสูง: EPM7064STC100-7 ได้รับการออกแบบด้วย 64 macrocells และประตูที่ใช้งานได้ 1,250 ประตูทำให้เหมาะอย่างยิ่งสำหรับการใช้ฟังก์ชันตรรกะที่ซับซ้อนในวงจรดิจิตอลสถาปัตยกรรมที่มีความหนาแน่นสูงนี้ช่วยให้สามารถสร้างการออกแบบตรรกะที่ซับซ้อนในขณะที่ยังคงรักษาประสิทธิภาพในการดำเนินการตรรกะที่ตั้งโปรแกรมได้โครงสร้าง macrocell ที่ดีที่สุดช่วยให้มั่นใจได้ว่าการใช้ทรัพยากรที่มีอยู่อย่างมีประสิทธิภาพรองรับการใช้งานเชิงตรรกะแบบผสมผสานและลำดับขั้นสูง

- ประสิทธิภาพที่รวดเร็ว: สร้างขึ้นเพื่อการประมวลผลความเร็วสูง EPM7064STC100-7 ทำงานด้วยความถี่ภายในสูงสุดที่ 166.7 MHz ช่วยให้สามารถดำเนินการอย่างรวดเร็วของฟังก์ชันตรรกะความล่าช้าในการแพร่กระจายของ 7.5 ns ทำให้มั่นใจได้ว่าเวลาแฝงน้อยที่สุดความสามารถในการสลับอย่างรวดเร็วนี้ช่วยเพิ่มความสามารถของอุปกรณ์ในการจัดการการประมวลผลข้อมูลความเร็วสูงการปรับสภาพสัญญาณและงานควบคุมอย่างมีประสิทธิภาพทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการเรียกร้องระบบดิจิตอล

- I/O อเนกประสงค์: ด้วยหมุดอินพุต/เอาต์พุตที่ตั้งโปรแกรมได้ 68 ตัว EPM7064STC100-7 นำเสนอความยืดหยุ่นที่ยอดเยี่ยมสำหรับการรวมเข้ากับการออกแบบวงจรต่างๆรองรับทั้งระดับลอจิก 3.3V และ 5V ช่วยให้เข้ากันได้อย่างไร้รอยต่อกับแรงดันไฟฟ้าของระบบที่แตกต่างกันไม่จำเป็นต้องใช้ตัวเปลี่ยนระดับแรงดันไฟฟ้าเพิ่มเติมความสามารถในการปรับตัวนี้ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีแรงดันไฟฟ้าผสมทำให้มั่นใจได้ว่าการบังคับใช้อย่างกว้างขวางในระบบที่ฝังตัวการควบคุมอุตสาหกรรมและเครือข่ายการสื่อสาร

- ความสามารถในการโปรแกรมในระบบ (ISP): หนึ่งในข้อดีของ EPM7064STC100-7 คือความสามารถในการโปรแกรม 5.0V ในระบบ (ISP) อำนวยความสะดวกผ่าน IEEE STD1149.1 อินเตอร์เฟส JTAGคุณลักษณะนี้ช่วยให้สามารถ reprogram และปรับเปลี่ยนฟังก์ชั่นลอจิกโดยไม่ต้องลดลงหรือถอดอุปกรณ์ออกจากร่างกายทำให้การบำรุงรักษาง่ายขึ้นการดีบักและการพัฒนาซ้ำความสามารถของ ISP ช่วยลดการหยุดทำงานและเพิ่มความยืดหยุ่นของการอัปเดตเฟิร์มแวร์ทำให้มีค่าสำหรับการออกแบบดิจิตอลแบบไดนามิก

EPM7064STC100-7 CAD รุ่น

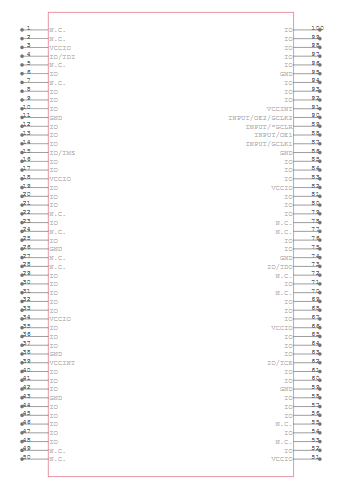

สัญลักษณ์ EPM7064STC100-7

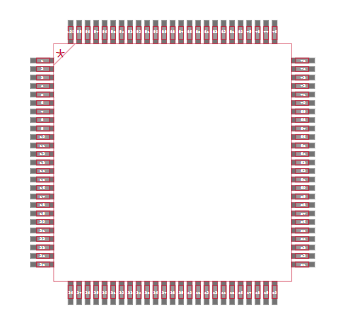

EPM7064STC100-7 FOETPRINT

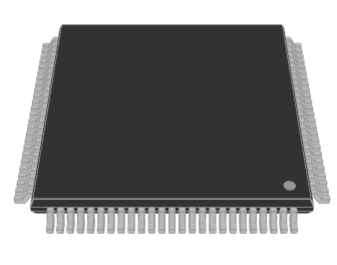

EPM7064STC100-7 3D รุ่น

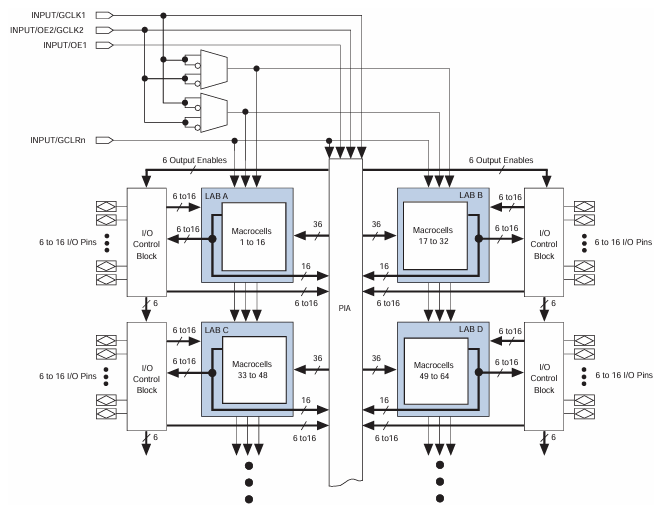

EPM7064STC100-7 บล็อกไดอะแกรม

ที่ EPM7064STC100-7 บล็อกไดอะแกรม แสดงให้เห็นว่าองค์ประกอบตรรกะของชิปเชื่อมต่อและควบคุมอย่างไรมันมีสี่บล็อกลอจิกอาร์เรย์ (ห้องปฏิบัติการ), ป้าย A, B, C และ D แต่ละอันมี 16 macrocells 16macrocells เหล่านี้ทำหน้าที่ตรรกะและเชื่อมต่อผ่านอาร์เรย์เชื่อมต่อระหว่างกันที่ตั้งโปรแกรมได้ (PIA) ซึ่งช่วยให้การกำหนดเส้นทางสัญญาณที่ยืดหยุ่นห้องปฏิบัติการแต่ละห้องเชื่อมโยงกับบล็อกควบคุม I/O โดยจัดการพินอินพุต/เอาต์พุตสูงสุด 16 ตัวต่อห้องปฏิบัติการแผนภาพยังแสดงสัญญาณควบคุมทั่วโลก (GCLK1, GCLK2, OE1 และ GCLRN) ที่ช่วยจัดการการตอกบัตรและรีเซ็ตฟังก์ชั่นสำหรับชิปประตูตรรกะบางอย่างประมวลผลสัญญาณเหล่านี้ก่อนที่จะไปถึงส่วนต่าง ๆ ของระบบการออกแบบของ EPM7064STC100-7 ช่วยให้สามารถใช้ในแอปพลิเคชันลอจิกที่ตั้งโปรแกรมได้เช่นเครื่องจักรสถานะการถอดรหัสที่อยู่และวงจรดิจิตอลที่กำหนดเองอื่น ๆการเชื่อมต่อที่ยืดหยุ่นของมันช่วยให้การไหลของสัญญาณมีประสิทธิภาพและการทำงานที่เชื่อถือได้

ข้อมูลจำเพาะ EPM7064STC100-7

พิมพ์	พารามิเตอร์
ผู้ผลิต	Altera/Intel
ชุด	Max® 7000S
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
ประเภทที่ตั้งโปรแกรมได้	ในระบบที่ตั้งโปรแกรมได้
เวลาหน่วงเวลา tpd (1) สูงสุด	7.5 ns
แรงดันไฟฟ้า - ภายใน	4.75V ~ 5.25V
จำนวนองค์ประกอบตรรกะ/บล็อก	4
จำนวน macrocells	64
จำนวนประตู	1250
จำนวน I/O	68
อุณหภูมิการทำงาน	0 ° C ~ 70 ° C (TA)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	100-tqfp
แพ็คเกจอุปกรณ์ซัพพลายเออร์	100-TQFP (14x14)
หมายเลขผลิตภัณฑ์พื้นฐาน	EPM7064

EPM7064STC100-7 ลำดับการเขียนโปรแกรม (ISP)

EPM7064STC100-7 ซึ่งเป็นส่วนหนึ่งของตระกูล Max 7000s CPLD ตามลำดับการเขียนโปรแกรมในระบบหกขั้นตอน (ISP) เพื่อให้แน่ใจว่าการกำหนดค่าที่ถูกต้องกระบวนการนี้ช่วยให้คุณสามารถตั้งโปรแกรมอุปกรณ์ได้โดยไม่ต้องถอดออกจากแผงวงจรกระบวนการ ISP เกี่ยวข้องกับการเปลี่ยนคำแนะนำที่อยู่และข้อมูลผ่านพิน TDI (ข้อมูลทดสอบใน) ในขณะที่ดึงการตอบสนองผ่านพิน TDO (ข้อมูลทดสอบ)

ขั้นตอนแรก ป้อน ISP, ทำให้มั่นใจได้ว่า I/O Pins จะเปลี่ยนจากโหมดผู้ใช้เป็นโหมด ISP อย่างราบรื่นและต้องการประมาณ 1msตามด้วย ตรวจสอบรหัสที่อ่าน Silicon ID ของอุปกรณ์เพื่อยืนยันเป้าหมายที่ถูกต้องถัดไป ลบจำนวนมาก การเลื่อนขั้นตอนในการลบคำแนะนำและใช้พัลส์ลบ 100ms ล้างข้อมูลที่มีอยู่ทั้งหมดในเซลล์ EEPROMที่ โปรแกรม สเตจดังต่อไปนี้ที่ที่อยู่และข้อมูลจะถูกเปลี่ยนเป็นอุปกรณ์ตามลำดับโดยใช้พัลส์การเขียนโปรแกรมเพื่อกำหนดค่าเซลล์ EEPROMแต่ละที่อยู่จะต้องตั้งโปรแกรมเป็นรายบุคคลทำให้ขั้นตอนนี้ใช้เวลานานขึ้นอยู่กับจำนวนเซลล์ EEPROM ในอุปกรณ์

เมื่อการเขียนโปรแกรมเสร็จสมบูรณ์แล้ว ตรวจสอบ ขั้นตอนทำให้มั่นใจได้ว่าข้อมูลได้รับการจัดเก็บอย่างถูกต้องที่นี่การอ่านพัลส์ถูกนำไปใช้กับเซลล์ EEPROM และข้อมูลที่ดึงมานั้นถูกนำมาเปรียบเทียบกับค่าที่คาดหวังหากพบความคลาดเคลื่อนอาจจำเป็นต้องใช้โปรแกรม reprogrammingในที่สุด ทางออก ISP ขั้นตอนทำให้มั่นใจได้ว่าหมุด I/O จะเปลี่ยนกลับสู่โหมดผู้ใช้ซึ่งต้องการอีก 1msเวลาการเขียนโปรแกรมหรือการตรวจสอบทั้งหมดได้รับอิทธิพลจากปัจจัยหลักสองประการคือเวลาชีพจรที่จำเป็นสำหรับการลบ EEPROM การเขียนโปรแกรมและการอ่านและเวลาในการเปลี่ยนซึ่งขึ้นอยู่กับความถี่ TCK (นาฬิกาทดสอบ) และจำนวนรอบที่จำเป็นในการถ่ายโอนคำแนะนำที่อยู่และข้อมูลเนื่องจากอุปกรณ์ที่มีความสามารถ ISP ที่แตกต่างกันมีจำนวนเซลล์ EEPROM ที่แตกต่างกันทั้งเวลาคงที่และตัวแปรทั้งหมดจึงไม่ซ้ำกันสำหรับแต่ละอุปกรณ์เวลา ISP ทั้งหมดสามารถคำนวณได้เป็นฟังก์ชั่นของความถี่ TCK จำนวนอุปกรณ์เป้าหมายและสถาปัตยกรรม EEPROM

แอปพลิเคชัน EPM7064STC100-7

ระบบฝังตัว

EPM7064STC100-7 ใช้กันอย่างแพร่หลายในแอปพลิเคชันระบบฝังตัวซึ่งทำหน้าที่เป็นโซลูชันตรรกะที่สามารถตั้งโปรแกรมได้ที่ยืดหยุ่นสำหรับการควบคุมอุปกรณ์ต่อพ่วงต่างๆสัญญาณการประมวลผลและการใช้โปรโตคอลที่กำหนดเองความสามารถในการเชื่อมต่อกับไมโครคอนโทรลเลอร์และเซ็นเซอร์ช่วยให้ประสิทธิภาพของระบบเพิ่มประสิทธิภาพในขณะที่ยังคงรักษารอยเท้าขนาดกะทัดรัดด้วยการดำเนินงานความเร็วสูงและการใช้พลังงานต่ำจึงเป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอปพลิเคชันแบบฝังที่ต้องการความน่าเชื่อถือและประสิทธิภาพ

การประมวลผลสัญญาณดิจิตอล (DSP)

ในการประมวลผลสัญญาณดิจิตอล EPM7064STC100-7 มีบทบาทในการใช้ตัวกรองการปรับสัญญาณและฟังก์ชั่นทางคณิตศาสตร์ต่างๆความเร็วในการสลับอย่างรวดเร็วและความล่าช้าในการแพร่กระจายต่ำทำให้เหมาะสำหรับการจัดการงานการประมวลผลข้อมูลความถี่สูงเพื่อให้มั่นใจว่าเวลาแฝงน้อยที่สุดในการแปลงสัญญาณและการจัดการมันมักจะใช้ในการประมวลผลเสียงโทรคมนาคมและระบบเรดาร์

การสื่อสารข้อมูล

EPM7064STC100-7 ถูกนำมาใช้อย่างกว้างขวางในระบบเครือข่ายและการสื่อสารข้อมูลเนื่องจากความสามารถในการจัดการการดำเนินงานที่ใช้ตรรกะมากเช่นการกำหนดเส้นทางข้อมูลการบัฟเฟอร์และการแก้ไขข้อผิดพลาดความสามารถ I/O ที่ตั้งโปรแกรมได้ช่วยให้สามารถปรับให้เข้ากับโปรโตคอลการสื่อสารที่แตกต่างกันทำให้เป็นองค์ประกอบที่มีค่าในสวิตช์อีเธอร์เน็ตเราเตอร์และโครงสร้างพื้นฐานการสื่อสารโทรคมนาคมการสนับสนุนสำหรับความสามารถในการโปรแกรมในระบบ (ISP) ยังช่วยให้การอัปเดตฟิลด์ปรับปรุงการปรับตัวในสภาพแวดล้อมเครือข่ายแบบไดนามิก

ระบบอัตโนมัติอุตสาหกรรม

แอพพลิเคชั่นอุตสาหกรรมต้องการความน่าเชื่อถือสูงความทนทานและการใช้พลังงานต่ำทำให้ EPM7064STC100-7 เป็นตัวเลือกที่ต้องการสำหรับตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLCs) ระบบควบคุมมอเตอร์และอุปกรณ์ทดสอบอัตโนมัติด้วยความสามารถในการโปรแกรมในระบบ JTAG ทำให้สามารถปรับแต่งกระบวนการอัตโนมัติโดยไม่ต้องใช้การกำจัดหรือออกแบบใหม่ความสามารถในการเข้ากันได้ของแรงดันไฟฟ้ายังทำให้เหมาะสำหรับการเชื่อมต่อกับเซ็นเซอร์และแอคทูเอเตอร์ที่ใช้ในการตั้งค่าอุตสาหกรรม

EPM7064STC100-7 ชิ้นส่วนที่คล้ายกัน

- EPM7064STC44-10N

- EPM7064STC100-6

- EPM7064STC100-10

EPM7064STC100-7 ข้อดี

ความสามารถในการโปรแกรมในระบบ (ISP)

หนึ่งในข้อได้เปรียบที่ยิ่งใหญ่ที่สุดของ EPM7064STC100-7 คือความสามารถในการเขียนโปรแกรมใหม่ในขณะที่ยังคงติดตั้งอยู่ในระบบสิ่งนี้ไม่จำเป็นต้องถอดชิปสำหรับการอัปเดตลดเวลาการบำรุงรักษาและปรับปรุงประสิทธิภาพคุณสามารถใช้การปรับเปลี่ยนการออกแบบโดยไม่ขัดจังหวะการผลิตทำให้เป็นโซลูชันที่คุ้มค่าสำหรับโครงการระยะยาว

ประสิทธิภาพความเร็วสูง

อุปกรณ์รองรับความถี่ในการทำงานภายในสูงถึง 166.7 MHz ช่วยให้สามารถประมวลผลข้อมูลและเวลาตอบสนองได้อย่างรวดเร็วสิ่งนี้ทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องใช้การประมวลผลสัญญาณการควบคุมตรรกะและการเชื่อมต่อความเร็วสูงทำให้มั่นใจได้ว่าการทำงานของระบบที่ราบรื่นและเชื่อถือได้มากขึ้น

การสนับสนุน I/O ที่หลากหลาย

ด้วยหมุด I/O ที่กำหนดค่าได้สูงสุด 68 ตัวและความเข้ากันได้กับระดับแรงดันไฟฟ้าหลายระดับ (3.3V, 5V และตัวเลือกที่ทนได้สำหรับ 2.5V, 3.3V และ 5V) EPM7064STC100-7 มีความยืดหยุ่นในการออกแบบระบบช่วยให้การรวมเข้ากับวงจรต่าง ๆ และรองรับสภาพแวดล้อมที่มีแรงดันไฟฟ้าผสมลดปัญหาความเข้ากันได้กับส่วนประกอบอื่น ๆ

การทำงานที่เชื่อถือได้ในสภาพแวดล้อม

ออกแบบมาให้ทำงานภายในช่วงอุณหภูมิ 0 ° C ถึง 70 ° C EPM7064STC100-7 ทำให้มั่นใจได้ว่าการทำงานที่สอดคล้องและมั่นคงในเงื่อนไขที่หลากหลายความน่าเชื่อถือนี้ทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานที่จำเป็นต้องมีความมั่นคงด้านสิ่งแวดล้อมเช่นระบบอัตโนมัติอุตสาหกรรมการสื่อสารโทรคมนาคมและระบบควบคุมแบบฝัง

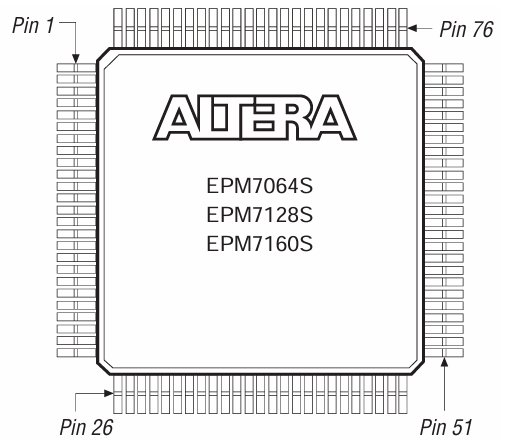

EPM7064STC100-7 แพ็คเกจไดอะแกรม PIN-OUT

EPM7064STC100-7 เป็น CPLD (อุปกรณ์ตรรกะที่สามารถตั้งโปรแกรมได้) จากซีรี่ส์ Max 7000s ของ Altera ซึ่งตั้งอยู่ในแพ็คเกจ Quad Flat ขนาด 100 พิน (TQFP-100)แพ็คเกจประเภทนี้ออกแบบมาสำหรับแอพพลิเคชั่นพื้นผิวที่มีความสมดุลของความหนาแน่นของพินสูงและขนาดกะทัดรัดที่ แผนภาพพินออก ทำตามรูปแบบการกำหนดหมายเลขทวนเข็มนาฬิกาโดยมีพิน 1 อยู่ที่มุมบนซ้ายของแพ็คเกจการเคลื่อนที่ทวนเข็มนาฬิกา 25 พินแรกครอบครองด้านซ้ายหมุด 26 ถึง 50 อยู่ในตำแหน่งที่ขอบด้านล่างหมุด 51 ถึง 75 ดำเนินการต่อไปทางด้านขวาและหมุด 76 ถึง 100 จะกระจายไปตามขอบด้านบนที่ แพ็คเกจ TQFP-100 มีการนำไปสู่บาง ๆ ที่ยื่นออกไปด้านนอกจากทั้งสี่ด้านของร่างกายสี่เหลี่ยมจัตุรัสการออกแบบนี้ช่วยเพิ่มความเข้ากันได้กับพื้นผิวในขณะที่ยังคงระยะห่างพินที่เพียงพอสำหรับการบัดกรีและการประกอบที่ง่ายระยะห่างตะกั่ว (ระยะห่างระหว่างพินที่อยู่ติดกัน) โดยทั่วไปจะเป็น 0.5 มม. ซึ่งเป็นการเพิ่มประสิทธิภาพความสมบูรณ์ของสัญญาณในขณะที่ลดรอยเท้าโดยรวม

EPM7064STC100-7 ผู้ผลิต

EPM7064STC100-7 เป็น CPLD (อุปกรณ์ลอจิกที่ใช้โปรแกรมได้ที่ซับซ้อน) ได้รับการพัฒนาโดย Altera ซึ่งเป็น บริษัท เซมิคอนดักเตอร์ที่รู้จักกันดีในเรื่องโซลูชั่นตรรกะที่ตั้งโปรแกรมได้ในปี 2558 Intel ได้มาซึ่ง Altera รวมสายผลิตภัณฑ์ FPGA และ CPLD เข้ากับกลุ่มโซลูชั่นที่ตั้งโปรแกรมได้ของ Intel (PSG)ตั้งแต่นั้นมา EPM7064STC100-7 ได้รับตราสินค้าภายใต้ Intel แม้ว่ามันจะถูกทำเครื่องหมายว่าล้าสมัยIntel ในฐานะผู้ผลิตยังคงสนับสนุนการสนับสนุนมรดกสำหรับ CPLDs Max® 7000s Series รวมถึงรุ่นนี้ในขณะที่ค่อยๆเปลี่ยนโฟกัสไปสู่ ​​FPGA ที่ทันสมัยและเทคโนโลยีตรรกะที่ตั้งโปรแกรมได้

บทสรุป

EPM7064STC100-7 รวบรวมฟังก์ชั่นที่ซับซ้อนการทำงานที่รวดเร็วและการอัปเดตง่าย ๆ ในชิปเดียวพิสูจน์คุณค่าในการตั้งค่าดิจิตอลที่ท้าทายคู่มือนี้แสดงให้เห็นว่ามันทำงานอย่างไรสิ่งที่ใช้และวิธีการที่เหมาะสมกับระบบอิเล็กทรอนิกส์ต่างๆช่วยให้อุปกรณ์ทำงานได้อย่างราบรื่นและมีประสิทธิภาพพิสูจน์ได้ว่ามันยังมีประโยชน์มากสำหรับแอปพลิเคชันจำนวนมากคู่มือนี้ให้มุมมองที่ชัดเจนว่า EPM7064STC100-7 สามารถช่วยปรับปรุงการออกแบบทางอิเล็กทรอนิกส์และการดำเนินงานของระบบได้อย่างมีประสิทธิภาพ
