EPM7160ELC84-15: แผ่นข้อมูล, คุณสมบัติ, pinout, การเขียนโปรแกรมและแอปพลิเคชัน

คู่มือนี้เกี่ยวกับ EPM7160ELC84-15 ชิปพิเศษที่ช่วยสร้างวงจรตรรกะดิจิตอลที่กำหนดเองคุณสามารถตั้งโปรแกรมได้โดยใช้การเชื่อมต่อ JTAG และแม้กระทั่งอัปเดตในขณะที่ติดตั้งอยู่ในระบบของคุณแล้วนอกจากนี้ยังมีคุณสมบัติด้านความปลอดภัยเพื่อปกป้องการออกแบบของคุณบทความนี้อธิบายทุกอย่างเกี่ยวกับชิปรวมถึงเค้าโครงพินคุณสมบัติการใช้งานและวิธีการเขียนโปรแกรมไม่ว่าคุณจะทำงานเกี่ยวกับเครื่องจักรรถยนต์หรืออุปกรณ์เครือข่ายคู่มือนี้ช่วยให้คุณเข้าใจว่าทำไมชิปนี้จึงมีประโยชน์

แคตตาล็อก

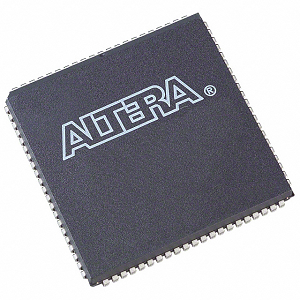

ภาพรวม EPM7160ELC84-15

ที่ EPM7160ELC84-15 เป็นส่วนหนึ่งของ CPLDs Max 7000 ซีรี่ส์ของ Intel ซึ่งใช้สถาปัตยกรรม Max รุ่นที่สองขั้นสูงของ Alteraอุปกรณ์เหล่านี้ผลิตด้วยเทคโนโลยี CMOS ระดับสูงได้รับการปรับแต่งสำหรับการใช้งานวงจรลอจิกดิจิตอลที่มีความหนาแน่นสูงและมีประสิทธิภาพสูงรุ่นนี้มี macrocells 160 และให้ประตูที่ใช้งานได้ประมาณ 3,200 ประตูรองรับความต้องการของระบบดิจิตอลที่ซับซ้อนมันทำงานบนอุปทาน 5V โดยมีการหน่วงเวลาพินถึงพินทั่วไป 15 ns ช่วยให้สามารถรับความเร็วได้สูงถึง 175.4 MHz ทำให้มั่นใจได้ว่าการประมวลผลสัญญาณอย่างรวดเร็วและประสิทธิภาพของระบบที่มีประสิทธิภาพCPLD นี้รองรับทั้งการเขียนโปรแกรมในระบบและการเขียนโปรแกรมซ้ำผ่านอินเตอร์เฟส JTAG แบบรวมซึ่งสอดคล้องกับ IEEE STD1149.1 เพิ่มความยืดหยุ่นและความสะดวกในการอัปเดตหลังจากการติดตั้งนอกจากนี้ยังมีคุณสมบัติบิตความปลอดภัยเพื่อป้องกันการคัดลอกข้อมูลการกำหนดค่าโดยไม่ได้รับอนุญาตซึ่งเป็นการเพิ่มที่มีค่าสำหรับการปกป้องทรัพย์สินทางปัญญา

หากคุณต้องการความปลอดภัยทุกสิ่งที่ธุรกิจของคุณต้องการตอนนี้เป็นเวลาที่เหมาะสำหรับการสั่งซื้อจำนวนมากกับเราเราพร้อมที่จะช่วยคุณประหยัดเวลาลดค่าใช้จ่ายและรับสิ่งที่คุณต้องการ

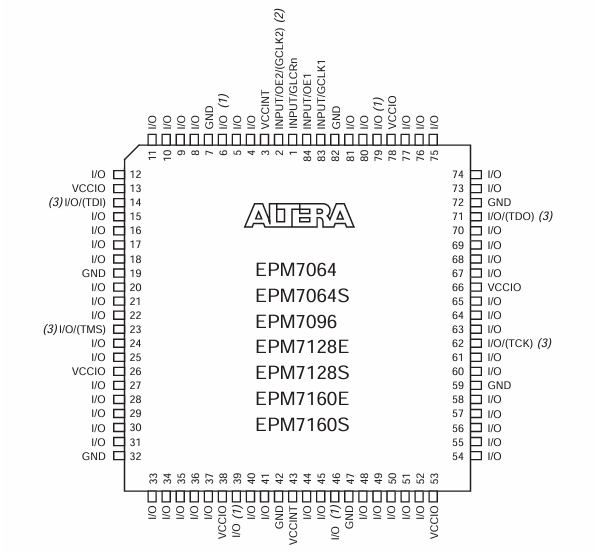

EPM7160ELC84-15 Pinout Diagram

แผนภาพ Pinout สำหรับ EPM7160ELC84-15 อุปกรณ์แสดงให้เห็นถึงรูปแบบทางกายภาพและฟังก์ชั่นของ 84 พินในแพ็คเกจ PLCC (พลาสติกตะกั่วชิป)แผนภาพแสดงการกำหนดค่าสี่เหลี่ยมซึ่งแต่ละพินจะถูกกำหนดป้ายกำกับเฉพาะที่ระบุฟังก์ชั่นของมันเช่น I/O (อินพุต/เอาต์พุต), gnd (พื้นดิน) หรือ VCCIO (จ่ายแรงดันไฟฟ้าสำหรับ I/O)พินที่มีป้ายกำกับว่า I/O แสดงถึงอินพุตดิจิตอลหรือสายเอาต์พุตที่กำหนดค่าได้ซึ่งใช้ในการเชื่อมต่อกับอุปกรณ์อื่น ๆ ในวงจร VCCIO หมุดจ่ายแรงดันไฟฟ้าให้กับ ธนาคาร I/O, และ gnd พินให้การอ้างอิงพื้นดินหมุดฟังก์ชั่นพิเศษรวมถึง TDI- TDO- TMS, และ TCKซึ่งใช้สำหรับ jtag การทดสอบการเขียนโปรแกรมและการสแกนขอบเขตนอกจากนี้หมุดชอบ อินพุต 1/Clk1 และ input2/clk2 เป็นนาฬิกาที่กำหนดหรืออินพุตสัญญาณควบคุมสำหรับเวลาตรรกะภายใน

EPM7160ELC84-15 CAD รุ่น

สัญลักษณ์ EPM7160ELC84-15

EPM7160ELC84-15 FOETPRINT

EPM7160ELC84-15 รุ่น 3D

คุณสมบัติ EPM7160ELC84-15

- ตรรกะความหนาแน่นสูง: EPM7160ELC84-15 มี macrocells 160 และประตูที่ใช้งานได้ประมาณ 3,200 ประตูทำให้เหมาะอย่างยิ่งสำหรับการออกแบบดิจิตอลที่ซับซ้อนความหนาแน่นนี้ช่วยให้การรวมฟังก์ชั่นหลายฟังก์ชั่นเข้ากับอุปกรณ์เดียวช่วยอำนวยความสะดวกในการออกแบบวงจรขนาดกะทัดรัดและมีประสิทธิภาพมากขึ้น

- ประสิทธิภาพที่รวดเร็ว: ด้วยความล่าช้าในการแพร่กระจายสูงสุด 15 ns และความสามารถในการรองรับความถี่ในการทำงานสูงถึง 100 MHz CPLD นี้จะช่วยให้มั่นใจได้ว่าการประมวลผลสัญญาณอย่างรวดเร็วและประสิทธิภาพความเร็วสูงสำหรับการใช้งานที่ไวต่อเวลา

- ความสามารถในการโปรแกรมในระบบ (ISP): นำเสนอ IEEE std ในตัว1149.1 (JTAG) อินเทอร์เฟซอุปกรณ์รองรับการเขียนโปรแกรมในระบบความสามารถนี้ช่วยให้อุปกรณ์ได้รับการตั้งโปรแกรมและ reprogrammed หลังการติดตั้งซึ่งให้ความยืดหยุ่นสำหรับการอัปเดตและการเปลี่ยนแปลงฟังก์ชันการทำงานโดยไม่จำเป็นต้องเปลี่ยนทางกายภาพ

- อินเทอร์เฟซ Multivolt ™ I/O : อินเทอร์เฟซ Multivolt I/O รองรับแรงดันไฟฟ้าในการทำงานที่หลากหลายทำให้ CPLD เข้ากันได้กับระดับ 5.0 V, 3.3 V และ 2.5 Vคุณลักษณะนี้ช่วยให้อุปกรณ์สามารถใช้ในระบบแรงดันไฟฟ้าผสมเพิ่มความสามารถในการปรับตัวให้เข้ากับสภาพแวดล้อมทางอิเล็กทรอนิกส์ที่แตกต่างกัน

- การกำหนดค่า I/O ที่ยืดหยุ่น: มีหมุด I/O ที่ตั้งโปรแกรมได้ 64 รายการที่เสนอตัวเลือกการเชื่อมต่อที่หลากหลายความยืดหยุ่นนี้มีความสำคัญสำหรับแอปพลิเคชันที่ต้องการการกำหนดค่าอินพุต/เอาต์พุตที่หลากหลายซึ่งรองรับการเชื่อมต่อและฟังก์ชั่นที่หลากหลาย

- หน่วยความจำที่ใช้ EEPROM: การใช้เทคโนโลยี EEPROM สำหรับการจัดเก็บการกำหนดค่า CPLD สามารถเขียนโปรแกรมได้มากถึง 100 ครั้งหน่วยความจำที่ไม่ระเหยนี้ช่วยให้มั่นใจได้ว่าอุปกรณ์ยังคงกำหนดค่าไว้แม้หลังจากรอบพลังงานเพื่อความน่าเชื่อถือและความสะดวกในการบำรุงรักษา

- คุณสมบัติด้านความปลอดภัย: อุปกรณ์รวมถึงบิตความปลอดภัยที่ป้องกันการเข้าถึงตรรกะที่ตั้งโปรแกรมโดยไม่ได้รับอนุญาตปกป้องทรัพย์สินทางปัญญาและป้องกันการดัดแปลงซึ่งเหมาะสำหรับแอปพลิเคชันในสภาพแวดล้อมที่ไวต่อความปลอดภัย

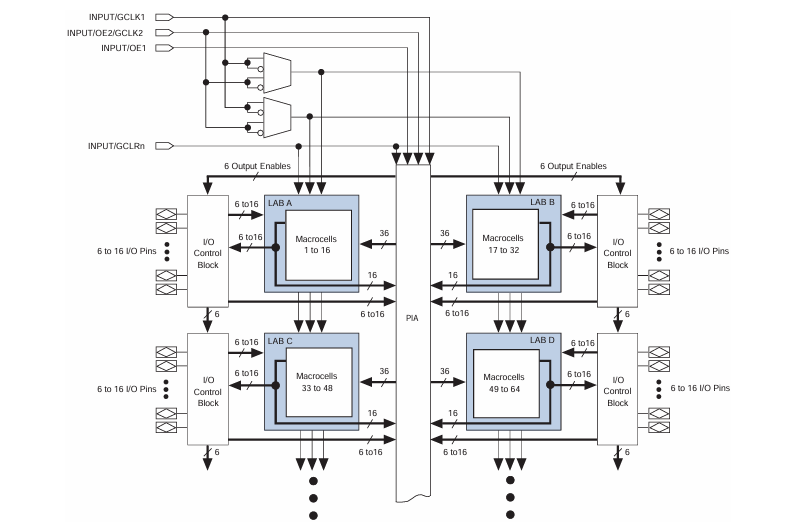

EPM7160ELC84-15 บล็อกไดอะแกรม

แผนภาพบล็อกของ EPM7160ELC84-15แสดงถึงสถาปัตยกรรมภายในที่มีโครงสร้างที่ดีประกอบด้วยสี่ บล็อกอาร์เรย์ลอจิก (ห้องปฏิบัติการ) ที่ติดฉลาก อัน- ข- C, และ d-ห้องปฏิบัติการแต่ละห้องมี 16 macrocellsทำทั้งหมด 64 macrocellsซึ่งเป็นหน่วยอาคารสำหรับการสร้างฟังก์ชั่นลอจิกmacrocells เหล่านี้สามารถใช้ตรรกะแบบ combinational หรือที่ลงทะเบียนโดยใช้การเชื่อมต่อระหว่างกันที่ตั้งโปรแกรมได้และสัญญาณควบคุมตรงกลาง อาร์เรย์เชื่อมต่อระหว่างกันที่ตั้งโปรแกรมได้ (PIA) ทำหน้าที่เป็นกระดูกสันหลังการสื่อสารทำให้สามารถกำหนดเส้นทางสัญญาณที่ยืดหยุ่นได้ระหว่าง ห้องแล็บ และ I/O พินห้องปฏิบัติการแต่ละห้องเชื่อมต่อกับ PIA กับ 36 สายอินพุตและ 16 สายเอาต์พุตเพื่อให้มั่นใจว่ามีการเชื่อมต่อระหว่างตรรกะระดับสูงรอบ ๆ รอบนอก บล็อกควบคุม I/O จัดการสัญญาณอินพุตและเอาต์พุตที่เสนอระหว่าง 6 ถึง 16 I/O พินต่อด้านซึ่งอินเทอร์เฟซโดยตรงกับระบบภายนอกนอกจากนี้ยังแสดงสัญญาณควบคุมทั่วโลกเช่นนาฬิกา (GCLK1, GCLK2), การเปิดใช้งานเอาต์พุต (OE1) และ CLEAR (GCLRN) แจกจ่ายไปยังห้องปฏิบัติการทั้งหมดสำหรับการควบคุมตรรกะที่ซิงโครไนซ์และส่วนกลางสัญญาณเหล่านี้สามารถส่งผ่านมัลติเพล็กเซอร์เพื่อให้ความยืดหยุ่นและประสิทธิภาพในการออกแบบ

ข้อมูลจำเพาะ EPM7160ELC84-15

พิมพ์	พารามิเตอร์
ผู้ผลิต	Altera/Intel
ชุด	Max® 7000
การบรรจุหีบห่อ	หลอด
สถานะชิ้นส่วน	ล้าสมัย
ประเภทที่ตั้งโปรแกรมได้	ee pld
เวลาหน่วงเวลา tpd (1) สูงสุด	15 ns
แรงดันไฟฟ้า - ภายใน	4.75V ~ 5.25V
จำนวนองค์ประกอบตรรกะ/บล็อก	10
จำนวน macrocells	160
จำนวนประตู	3200
จำนวน I/O	64
อุณหภูมิการทำงาน	0 ° C ~ 70 ° C (TA)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	84-LCC (J-Lead)
แพ็คเกจอุปกรณ์ซัพพลายเออร์	84-PLCC (29.31x29.31)
หมายเลขผลิตภัณฑ์พื้นฐาน	EPM7160

แอปพลิเคชัน EPM7160ELC84-15

ระบบอัตโนมัติอุตสาหกรรม

ในระบบอัตโนมัติอุตสาหกรรม EPM7160ELC84-15 ถูกนำมาใช้เพื่อควบคุมตรรกะภายในตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLCs) ตัวควบคุมมอเตอร์และอินเตอร์เฟสเซ็นเซอร์ความสามารถในการจัดการการดำเนินการตรรกะที่ซับซ้อนและการสลับ I/O ที่รวดเร็วทำให้เหมาะสำหรับงานอัตโนมัติที่ต้องมีการควบคุมและเวลาที่แม่นยำ

ระบบฝังตัว

CPLD นี้มีประโยชน์ในระบบฝังตัวที่พื้นที่และประสิทธิภาพการใช้พลังงานมีความสำคัญพบแอพพลิเคชั่นในหุ่นยนต์อุปกรณ์ Internet of Things (IoT) และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่ซึ่งความสามารถในการเขียนโปรแกรมช่วยให้สามารถปรับแต่งและปรับตัวได้ตามข้อกำหนดการทำงานเฉพาะ

โทรคมนาคม

อุปกรณ์นี้ใช้ในอุปกรณ์โทรคมนาคมเช่นเราเตอร์และสวิตช์สำหรับการจัดการเวลาการกำหนดเส้นทางข้อมูลและการจัดการโปรโตคอลประสิทธิภาพความเร็วสูงและความสามารถในการทำงานในระดับแรงดันไฟฟ้าที่แตกต่างกันทำให้เหมาะสำหรับโครงสร้างพื้นฐานเครือข่ายที่ต้องการความน่าเชื่อถือและปริมาณงานที่สูง

อุปกรณ์อิเล็กทรอนิกส์ยานยนต์

ภายในภาคยานยนต์ EPM7160ELC84-15 รองรับแอปพลิเคชันในระบบสาระบันเทิงโมดูลควบคุมร่างกายและหน่วยการจัดการเครื่องยนต์ความทนทานและการสนับสนุนของ CPLD สำหรับแรงดันไฟฟ้าอินพุต/เอาต์พุตที่หลากหลายช่วยให้สามารถดำเนินการได้อย่างน่าเชื่อถือในสภาพที่ต้องการสภาพแวดล้อมยานยนต์

อุปกรณ์การแพทย์

CPLD ยังใช้ในเทคโนโลยีอุปกรณ์การแพทย์โดยเฉพาะอย่างยิ่งในอุปกรณ์วินิจฉัยและระบบตรวจสอบผู้ป่วยคุณสมบัติด้านความปลอดภัยและการดำเนินงานที่มั่นคงภายใต้สภาพแวดล้อมที่หลากหลายช่วยให้มั่นใจได้ว่าสามารถจัดการกับแอพพลิเคชั่นที่มีความละเอียดอ่อนและการดูแลสุขภาพอย่างปลอดภัยและมีประสิทธิภาพ

EPM7160ELC84-15 ชิ้นส่วนที่คล้ายกัน

- EPM7160EQC100-20

- EPM7160ELI84-20

- EPM7160EQC100-12

ขั้นตอนการเขียนโปรแกรม EPM7160ELC84-15

การเขียนโปรแกรม EPM7160ELC84-15 ซึ่งเป็น CPLD จากซีรี่ส์ Max 7000 ของ Intel เกี่ยวข้องกับกระบวนการที่มีโครงสร้างเพื่อให้แน่ใจว่าอุปกรณ์ทำงานตามข้อกำหนดนี่คือขั้นตอนที่เกี่ยวข้องในการเขียนโปรแกรม CPLD นี้:

1. รายการออกแบบ: เริ่มต้นด้วยการใช้ภาษาคำอธิบายฮาร์ดแวร์ (HDL) เช่น VHDL หรือ Verilog หรือเครื่องมือจับภาพแผนผังแบบกราฟิกเพื่อสร้างการออกแบบตรรกะดิจิตอลของคุณขั้นตอนเริ่มต้นนี้วางรากฐานสำหรับฟังก์ชันการทำงานที่คุณต้องการนำไปใช้ใน CPLDใช้ซอฟต์แวร์การออกแบบที่เข้ากันได้กับซีรี่ส์ Max 7000 เช่น Quartus II หรือ Max+Plus II ของ Altera ซึ่งเป็นเครื่องมือสำหรับการเข้ารหัสการรวบรวมและจำลองการออกแบบของคุณ

2. การรวบรวมและการจำลอง: รวบรวมการออกแบบของคุณเพื่อแปลรหัส HDL หรือแผนผังเป็นรูปแบบไบนารีที่ CPLD สามารถดำเนินการได้ขั้นตอนนี้ยังตรวจสอบข้อผิดพลาดทางไวยากรณ์ใด ๆ และทำให้มั่นใจได้ว่าตรรกะเป็นไปตามข้อกำหนดการออกแบบจำลองการออกแบบที่รวบรวมเพื่อตรวจสอบการทำงานของมันสิ่งนี้เกี่ยวข้องกับการเรียกใช้กรณีทดสอบกับการออกแบบเพื่อตรวจสอบตรรกะและเวลาของมันเพื่อให้แน่ใจว่ามันทำงานได้ตามที่คาดไว้ก่อนที่จะถูกตั้งโปรแกรมลงบนอุปกรณ์ทางกายภาพ

3. การตั้งค่าฮาร์ดแวร์การเขียนโปรแกรม: เชื่อมต่อ EPM7160ELC84-15 กับฮาร์ดแวร์การเขียนโปรแกรมที่เหมาะสมสิ่งนี้อาจเกี่ยวข้องกับการตั้งค่าอินเทอร์เฟซ JTAG ด้วยอุปกรณ์เช่น ByteBlasterMV, MasterBlaster หรือ USB-blasterตรวจสอบให้แน่ใจว่า CPLD ได้รับพลังงานอย่างเหมาะสมและตั้งค่าในโหมดการกำหนดค่าที่ถูกต้องสำหรับการเขียนโปรแกรมโดยทั่วไปจะใช้แหล่งจ่ายไฟ 5.0 V

4. กระบวนการเขียนโปรแกรม: เปิดซอฟต์แวร์การเขียนโปรแกรม (เช่นโปรแกรมเมอร์ Quartus II) และกำหนดค่าให้รู้จัก EPM7160ELC84-15 ผ่านอินเตอร์เฟส JTAGโหลดไฟล์การเขียนโปรแกรมที่เหมาะสม (.pof หรือ. sof) ลงในซอฟต์แวร์ไฟล์เหล่านี้มีข้อมูลการออกแบบที่รวบรวมได้ซึ่งจำเป็นในการกำหนดค่า CPLDดำเนินการคำสั่งการเขียนโปรแกรมภายในซอฟต์แวร์เพื่อถ่ายโอนการออกแบบไปยัง CPLDตรวจสอบกระบวนการสำหรับข้อผิดพลาดใด ๆ และยืนยันการเขียนโปรแกรมที่สำเร็จ

5. การตรวจสอบ: เมื่อการเขียนโปรแกรมเสร็จสมบูรณ์ให้ดำเนินการตรวจสอบเพื่อให้แน่ใจว่า CPLD ทำงานอย่างถูกต้องภายในแอปพลิเคชันที่ตั้งใจไว้ซึ่งอาจรวมถึงการทดสอบขอบเขตหรือการทดสอบฟังก์ชันการทำงานภายในระบบจริงที่ใช้ CPLDตรวจสอบว่าฟังก์ชั่นทั้งหมดดำเนินการตามการออกแบบและอุปกรณ์โต้ตอบอย่างถูกต้องกับส่วนประกอบอื่น ๆ ในระบบ

EPM7160ELC84-15 ข้อดี

ความคุ้มค่า

EPM7160ELC84-15 เป็นโซลูชันที่ประหยัดต้นทุนสำหรับการต้องการความสามารถด้านตรรกะที่ซับซ้อนโดยไม่มีป้ายราคาสูงที่เกี่ยวข้องกับ CPLD หรือ FPGAs รุ่นใหม่สิ่งนี้ทำให้น่าสนใจสำหรับโครงการที่มีความอ่อนไหวด้านงบประมาณและสำหรับแอพพลิเคชั่นอุตสาหกรรมการศึกษาหรือขนาดเล็ก

การกำหนดค่าที่ไม่ระเหย

การใช้เทคโนโลยี EEPROM, EPM7160ELC84-15 ยังคงกำหนดค่าการกำหนดค่าที่ตั้งโปรแกรมไว้แม้ว่าจะปิดไฟก็ตามความไม่ผันผวนนี้ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของอุปกรณ์และความสม่ำเสมอในประสิทธิภาพในวงจรพลังงานซึ่งไม่จำเป็นต้องใช้ส่วนประกอบหน่วยความจำที่ไม่ระเหยภายนอก

ช่วงแรงดันไฟฟ้าที่กว้าง

อุปกรณ์รองรับช่วงแรงดันไฟฟ้าที่ใช้งานได้กว้าง 4.75 V ถึง 5.25 V รองรับแหล่งจ่ายไฟที่แตกต่างกันและทำให้มั่นใจได้ถึงความเข้ากันได้กับการออกแบบระบบทั้งเก่าและใหม่ความเก่งกาจนี้มีประโยชน์ในสภาพแวดล้อมที่มีแรงดันไฟฟ้าผสมซึ่งส่วนประกอบของระบบอาจไม่แบ่งปันระดับแรงดันไฟฟ้ามาตรฐานเดียวกัน

ประสิทธิภาพที่เชื่อถือได้

อุปกรณ์มีประสิทธิภาพที่เชื่อถือได้โดยมีความล่าช้าในการแพร่กระจาย 15 ns และรองรับความถี่ในการใช้งานสูงถึง 100 MHzสิ่งนี้ทำให้มั่นใจได้ว่าการประมวลผลการดำเนินงานเชิงตรรกะที่เหมาะสมและมีประสิทธิภาพทำให้เหมาะสำหรับการใช้งานที่มีความอ่อนไหวต่อเวลาในการสื่อสารโทรคมนาคมอุปกรณ์อิเล็กทรอนิกส์ยานยนต์และระบบควบคุมอุตสาหกรรม

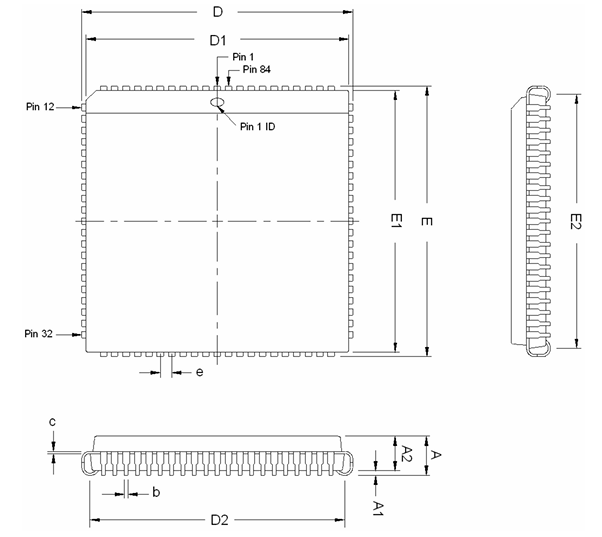

ขนาดบรรจุภัณฑ์ EPM7160ELC84-15

แพ็คเกจเค้าร่างตารางมิติ

เครื่องหมาย	นิ้ว
	นาที.	นาม	สูงสุด
อัน	0.165	0.172	0.18
A1	0.02	-	-
A2	0.150 typ
d	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
อี	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
ข	0.013	-	0.021
C	0.008 typ
อี	0.050 TYP

โครงร่างแพ็คเกจ

EPM7160ELC84-15 ผู้ผลิต

EPM7160ELC84-15 ผลิตโดย Intel Corporationผู้นำระดับโลกในเทคโนโลยีเซมิคอนดักเตอร์เดิมทีพัฒนาโดย Altera CPLD นี้กลายเป็นส่วนหนึ่งของพอร์ตผลิตภัณฑ์ของ Intel หลังจากการเข้าซื้อกิจการของ Altera ในปี 2558 ตั้งแต่นั้นมา Intel ยังคงสนับสนุนซีรี่ส์ Max 7000 อย่างต่อเนื่องรวมถึง EPM7160ELC84-15 ภายใต้กลุ่มโซลูชั่นที่ตั้งโปรแกรมได้การดูแลของ Intel ทำให้มั่นใจได้ว่าอุปกรณ์จะได้รับประโยชน์จากมาตรฐานการผลิตขั้นสูงความน่าเชื่อถือในระยะยาวและการสนับสนุนเอกสารแม้ว่าตอนนี้จะถูกจัดว่าล้าสมัย แต่มรดกของ Intel ในอุปกรณ์ตรรกะที่ตั้งโปรแกรมได้เช่น EPM7160ELC84-15 ยังคงให้บริการในระบบมรดกและแอปพลิเคชันพิเศษทั่วโลก

บทสรุป

EPM7160ELC84-15 ย่อมาจาก CPLD ที่มีความสามารถสูงซึ่งเหมาะสำหรับวิศวกรและนักออกแบบระบบที่กำลังมองหาการรวมตรรกะที่ประหยัดต้นทุนด้วยความสามารถในการโปรแกรมที่ยืดหยุ่นหน่วยความจำที่ใช้ EEPROM ความล่าช้าในการแพร่กระจายอย่างรวดเร็วและความเข้ากันได้กับระดับแรงดันไฟฟ้าหลายระดับทำให้มันพอดีกับสภาพแวดล้อมทางอิเล็กทรอนิกส์ที่หลากหลายได้รับการสนับสนุนจากมรดกการผลิตของ Intel และสร้างขึ้นด้วยคุณสมบัติเช่น Multivolt I/O และ JTAG การปฏิบัติตามกฎระเบียบอุปกรณ์ยังคงให้บริการในระบบมรดกและระบบพิเศษแม้จะล้าสมัยไม่ว่าคุณจะทำงานในระบบอัตโนมัติอุตสาหกรรมแอปพลิเคชันที่ฝังตัวหรือโครงสร้างพื้นฐานด้านโทรคมนาคม EPM7160ELC84-15 ให้ประสิทธิภาพที่เชื่อถือได้และมูลค่าระยะยาว
