EPM7192SQC160-15 CPLD: คุณสมบัติ, pinout, การเขียนโปรแกรมและแอปพลิเคชัน

คู่มือนี้พูดถึง EPM7192SQC160-15 ชิปลอจิกที่ตั้งโปรแกรมได้จากตระกูล Max 7000sมันอธิบายว่าชิปสามารถทำอะไรได้วิธีการทำงานและสถานที่ที่สามารถใช้งานได้มันแสดงให้เห็นว่าชิปถูกสร้างขึ้นภายในสิ่งที่แต่ละพินทำและวิธีการเชื่อมต่อกับส่วนอื่น ๆคู่มือยังรวมถึงตำแหน่งที่ชิปนี้สามารถใช้งานได้วิธีการตั้งโปรแกรมทีละขั้นตอนชิปอื่น ๆ ที่คล้ายกันมีอยู่และใครทำมัน

แคตตาล็อก

EPM7192SQC160-15 คืออะไร?

ที่ EPM7192SQC160-15 เป็น CPLD ระดับกลาง (อุปกรณ์ตรรกะที่ตั้งโปรแกรมได้) จากตระกูล Max 7000s ซึ่งสร้างขึ้นสำหรับการควบคุมตรรกะดิจิตอลที่เชื่อถือได้ในระบบฝังตัวและอุตสาหกรรมชิปนี้มี macrocells 192 และประตูตรรกะประมาณ 3,750 ประตูให้ความจุเพียงพอสำหรับการจัดการงานตรรกะปานกลางมันมีหมุด I/O 124 และทำงานบนแหล่งจ่าย 5V พร้อมการสนับสนุน Multivolt I/O เพื่อเชื่อมต่อกับทั้งระบบลอจิก 3.3V และ 5Vสถาปัตยกรรมที่ใช้ EEPROM ที่ตั้งโปรแกรมได้ในระบบหมายความว่าคุณสามารถเขียนโปรแกรมใหม่ได้โดยตรงในวงจรของคุณโดยใช้ JTAG โดยไม่จำเป็นต้องใช้ส่วนประกอบเพิ่มเติมหรือหน่วยความจำภายนอกด้วยเกรดความเร็ว –15 รองรับความถี่นาฬิกาของระบบได้สูงถึงประมาณ 76.9 MHz ซึ่งให้ประสิทธิภาพการกำหนดเวลาที่รวดเร็วและสอดคล้องกันสำหรับแอปพลิเคชันดิจิตอลที่หลากหลายตระกูล Max 7000s เป็นที่รู้จักกันดีในด้านประสิทธิภาพที่แข็งแกร่งหน่วยความจำ EEPROM และการทำงานของแรงดันไฟฟ้าที่ยืดหยุ่น

กำลังมองหา EPM7192SQC160-15?ติดต่อเราเพื่อตรวจสอบหุ้นปัจจุบันเวลารอคอยและราคา

EPM7192SQC160-15 CAD รุ่น

สัญลักษณ์ EPM7192SQC160-15

EPM7192SQC160-15 รอยเท้า

EPM7192SQC160-15 รุ่น 3D

คุณสมบัติ EPM7192SQC160-15

192 macrocells: อุปกรณ์รวมถึง 192 macrocells ซึ่งทำหน้าที่เป็นองค์ประกอบหลักที่ตั้งโปรแกรมได้macrocells เหล่านี้สามารถกำหนดค่าให้ใช้ฟังก์ชั่นตรรกะแบบผสมและลำดับที่หลากหลายที่จำเป็นในการออกแบบดิจิตอล

ประตูตรรกะประมาณ 3,750 ประตู: มีความจุตรรกะที่เทียบเท่ากับประตูประมาณ 3,750 ประตูทำให้เหมาะสำหรับตรรกะการควบคุมความซับซ้อนปานกลางเครื่องจักรสถานะหรือตรรกะกาวในระบบฝังตัว

ความสามารถในการโปรแกรมในระบบผ่าน JTAG: มันมีหน่วยความจำที่ใช้ EEPROM ที่อนุญาตให้ reprogramming ภายในระบบโดยตรงโดยใช้อินเตอร์เฟส JTAG มาตรฐานซึ่งรองรับทั้งมาตรฐาน IEEE 1149.1 และ IEEE 1532

ความถี่สูงสุดสูงสุด 125 MHz: ตรรกะภายในสามารถทำงานได้ด้วยความเร็วสัญญาณนาฬิกาถึง 125 MHz ทำให้สามารถประมวลผลได้อย่างรวดเร็วสำหรับแอปพลิเคชันที่ไวต่อเวลา

ความล่าช้าในการแพร่กระจายของ 7.5 ns: ชิปมีความล่าช้าในการแพร่กระจายต่ำประมาณ 7.5 นาโนวินาทีเพื่อให้มั่นใจว่าการตอบสนองของสัญญาณอย่างรวดเร็วจากอินพุตไปยังเอาต์พุต

รองรับ 5V Supply พร้อม Multivolt I/O: อุปกรณ์ทำงานบนอุปทานหลัก 5V และรองรับ Multivolt I/O ช่วยให้เข้ากันได้กับระดับสัญญาณ 5V และ 3.3V เพื่อการรวมเข้ากับระบบแรงดันไฟฟ้าผสมได้ง่าย

อัตราการฆ่าแบบตั้งโปรแกรมได้และเอาต์พุตแบบเปิด-ท่อ: คุณสามารถควบคุมอัตราขอบสัญญาณสำหรับการลด EMI และเลือกเอาท์พุทแบบเปิดเครื่องสำหรับสายงานแบบมีสายและตรรกะหรือการขยับระดับ

หกสัญญาณเปิดใช้งานการส่งออกทั่วโลก: สัญญาณควบคุมทั่วโลกเหล่านี้อนุญาตให้เปิดใช้งานหรือปิดการใช้งานเอาต์พุตข้ามธนาคาร I/O หลายแห่งเพื่อการจัดการสัญญาณที่มีประสิทธิภาพ

รองเท้าแตะที่กำหนดค่าได้ใน macrocells: macrocell แต่ละตัวมี flip-flop ที่รองรับการตั้งค่าล่วงหน้า, ชัดเจน, การเปิดใช้งานนาฬิกาและการควบคุมส่วนบุคคลให้ความยืดหยุ่นที่เพิ่มขึ้นสำหรับการออกแบบตรรกะตามลำดับ

โหมดพลังงานต่ำ: อุปกรณ์ดังกล่าวมีคุณสมบัติการประหยัดพลังงานที่สามารถลดการใช้พลังงานขนาดใหญ่ได้มากกว่า 50%ซึ่งเป็นประโยชน์ต่อการใช้งานที่ประหยัดพลังงาน

การสนับสนุนการทดสอบขอบเขต JTAG : อุปกรณ์ที่มี macrocells 128 หรือมากกว่าเช่นนี้รวมถึงคุณสมบัติการทดสอบแบบสแกนขอบเขตเต็มรูปแบบสำหรับการวินิจฉัยระดับบอร์ดและการตรวจสอบความถูกต้อง

บิตรักษาความปลอดภัยสำหรับการป้องกันการออกแบบ: บิตความปลอดภัยที่ตั้งโปรแกรมได้ทำให้มั่นใจได้ว่าการออกแบบภายในไม่สามารถอ่านหรือคัดลอกได้ปกป้องทรัพย์สินทางปัญญา

I/O ที่เข้ากันได้กับ PCI: โครงสร้าง I/O ได้รับการออกแบบมาเพื่อตอบสนองความต้องการทางไฟฟ้าของ PCI ทำให้สามารถเชื่อมต่อโดยตรงกับระบบที่ใช้ PCI

ช่วงอุณหภูมิการทำงาน 0 ° C ถึง 70 ° C: ช่วงอุณหภูมิเกรดพาณิชย์มาตรฐานทำให้อุปกรณ์นี้เหมาะสำหรับการใช้งานในร่มและการควบคุมสภาพแวดล้อมส่วนใหญ่

EPM7192SQC160-15 Pinout Diagram

แผนภาพนี้แสดงเค้าโครง PIN สำหรับ EPM7192SQC160-15 และอุปกรณ์ Altera Max 7000S ที่คล้ายกันชิปมี 160 พินจัดรอบทั้งสี่ด้านในแพ็คเกจ QFP สี่เหลี่ยมจัตุรัสPIN 1 เริ่มต้นที่มุมซ้ายบนและตัวเลขไปรอบ ๆ รอบชิปแต่ละด้านมี 40 พินจุดเล็ก ๆ ที่ด้านบนซ้ายเครื่องหมาย PIN 1 ซึ่งช่วยในการจัดตำแหน่งที่เหมาะสมชื่อชิปในศูนย์แสดงให้เห็นว่าเข้ากันได้กับรุ่นอื่น ๆ ในตระกูลเดียวกันเลย์เอาต์นี้ให้การเชื่อมต่อ I/O มากมายและมีประโยชน์สำหรับการออกแบบตรรกะที่ซับซ้อน

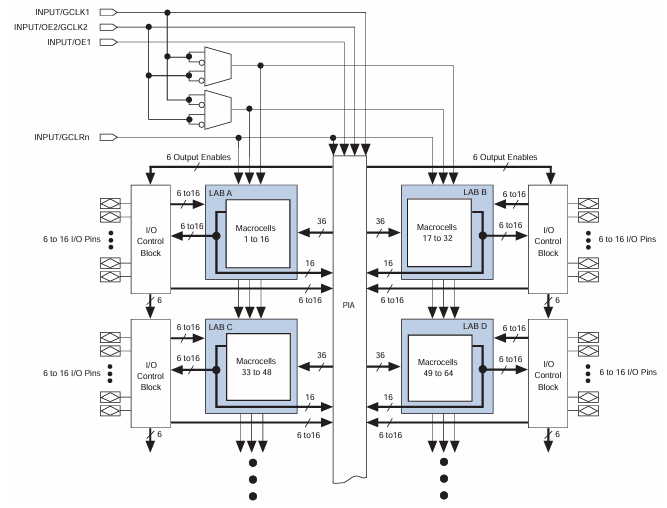

ไดอะแกรมบล็อกสูงสุด 7000S

แผนภาพบล็อกนี้แสดงโครงสร้างภายในของ CPLD สูงสุด 7000S รวมถึง EPM7192SQC160-15ชิปแบ่งออกเป็นสี่ส่วนหลักที่เรียกว่าบล็อกอาร์เรย์ลอจิก (Lab A ถึง D)ห้องปฏิบัติการแต่ละห้องมี 16 macrocells ซึ่งเป็นหน่วยตรรกะขนาดเล็กที่ใช้ในการสร้างวงจรดิจิตอลห้องปฏิบัติการเหล่านี้จัดการกับการดำเนินการตรรกะที่ซับซ้อน

ตรงกลางคืออาร์เรย์เชื่อมต่อระหว่างกันที่ตั้งโปรแกรมได้ (PIA) ซึ่งเชื่อมต่อห้องปฏิบัติการทั้งหมดและให้พวกเขาแบ่งปันข้อมูลห้องปฏิบัติการแต่ละห้องส่งและรับสัญญาณผ่าน 36 ช่องให้การกำหนดเส้นทางที่ยืดหยุ่นระหว่างบล็อกลอจิกรอบ ๆ ขอบมีบล็อกควบคุม I/O ที่เชื่อมโยงหมุด 6 ถึง 16 I/O ไปยังห้องปฏิบัติการแต่ละห้องทำให้อุปกรณ์เชื่อมต่อกับส่วนอื่น ๆ ของระบบ

ที่ด้านบนสัญญาณการควบคุมทั่วโลกเช่นนาฬิกาและเปิดใช้งานจะปรากฏขึ้นสัญญาณเหล่านี้ช่วยจัดการวิธีการเคลื่อนย้ายข้อมูลภายในชิปและเมื่อส่งออกโดยรวมแล้วแผนภาพแสดงให้เห็นว่า EPM7192SQC160-15 จัดตรรกะและการเชื่อมต่อเพื่อรองรับการออกแบบดิจิทัลที่กำหนดเองอย่างไร

ข้อมูลจำเพาะ EPM7192SQC160-15

พิมพ์	พารามิเตอร์
ผู้ผลิต	การเปลี่ยนแปลง
ชุด	Max® 7000S
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
ประเภทที่ตั้งโปรแกรมได้	ในระบบที่ตั้งโปรแกรมได้
เวลาหน่วงเวลา tpd (1) สูงสุด	15 ns
แรงดันไฟฟ้า - ภายใน	4.75V ~ 5.25V
จำนวนองค์ประกอบตรรกะ/บล็อก	12
จำนวน macrocells	192
จำนวนประตู	3750
จำนวน I/O	124
อุณหภูมิการทำงาน	0 ° C ~ 70 ° C (TA)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	160-BQFP
แพ็คเกจอุปกรณ์ซัพพลายเออร์	160-PQFP (28x28)
หมายเลขผลิตภัณฑ์พื้นฐาน	EPM7192

แอปพลิเคชัน EPM7192SQC160-15

ตรรกะกาวระบบฝังตัว

EPM7192SQC160-15 เหมาะสำหรับการเชื่อมอุปกรณ์ดิจิตอลที่แตกต่างกันในระบบฝังตัวมันสามารถใช้ในการจัดการการสื่อสารระหว่างไมโครคอนโทรลเลอร์, ชิปหน่วยความจำและอุปกรณ์ I/O โดยการจัดการการถอดรหัสที่อยู่การควบคุมบัสและการปรับเวลาโดยไม่จำเป็นต้องใช้ตรรกะที่ไม่ต่อเนื่อง

เครื่องจักรของรัฐและตรรกะการควบคุม

ด้วย macrocells 192 ชิปเหมาะสำหรับการใช้งานเครื่องจักรสถานะที่กำหนดเองและตรรกะการควบคุมมักใช้ในงานอัตโนมัติตัวควบคุมมอเตอร์และระบบควบคุมเวลาที่ต้องใช้การเปลี่ยนสถานะที่เชื่อถือได้และทำซ้ำได้

อินเทอร์เฟซโปรโตคอลการสื่อสาร

CPLD นี้สามารถตั้งโปรแกรมเพื่อสร้างหรือแปลโปรโตคอลการสื่อสารเช่น UART, SPI, I²Cหรือรูปแบบอนุกรมที่กำหนดเองช่วยให้การกำหนดค่าและการปรับเปลี่ยนง่ายโดยไม่ต้องเปลี่ยนฮาร์ดแวร์ทำให้มีค่าสำหรับการเชื่อมต่อการสื่อสาร

การประมวลผลสัญญาณดิจิตอลล่วงหน้า

ด้วยความเร็วตรรกะที่รวดเร็วและความล่าช้าในการแพร่กระจายต่ำทำให้สามารถจัดการงานการประมวลผลสัญญาณง่ายๆเช่นการกรองการมัลติเพล็กซ์หรือการตรวจจับขอบก่อนที่สัญญาณจะไปถึงโปรเซสเซอร์หลักหรือชิป DSP

การแปลอินเทอร์เฟซและการขยับระดับ

ความสามารถของ I/O Multivolt รองรับทั้งสัญญาณ 3.3V และ 5Vสิ่งนี้ทำให้เหมาะสำหรับการออกแบบที่มีส่วนประกอบที่ทำงานในระดับแรงดันไฟฟ้าที่แตกต่างกันช่วยให้การแปลแรงดันไฟฟ้าที่ปลอดภัยและมีประสิทธิภาพ

การสร้างต้นแบบอย่างรวดเร็วและการอัปเดตในระบบ

คุณสามารถใช้ชิปนี้ในระบบที่อาจต้องมีการอัปเดตตรรกะบ่อยครั้งโครงสร้างที่ใช้ EEPROM และอินเทอร์เฟซการเขียนโปรแกรม JTAG ทำให้สามารถเขียนโปรแกรมตรรกะซ้ำได้แม้หลังจากประกอบบอร์ดแล้ว

การทดสอบระดับคณะกรรมการและการวินิจฉัย

ด้วยการสนับสนุนขอบเขตการสแกนผ่าน JTAG จะทดสอบการเชื่อมต่อระหว่างชิปบน PCB โดยไม่ต้องใช้โพรบสิ่งนี้มีประโยชน์ในระหว่างการวินิจฉัยและการวินิจฉัยในสนามสำหรับการตรวจจับปัญหาการบัดกรีหรือการกำหนดเส้นทาง

EPM7192SQC160-15 ชิ้นส่วนที่คล้ายกัน

- EPM7192EQC160-20 (Altera)

อุปกรณ์นี้มาจากซีรี่ส์สูงสุด 7000 และเสนอทรัพยากรตรรกะเดียวกัน, 192 macrocells และ 124 I/O PINs ในแพ็คเกจ PQFP 160 พินมันทำงานที่ระดับความเร็วที่ช้ากว่า –20 ซึ่งหมายความว่ามันมีความล่าช้าในการแพร่กระจายนานขึ้น (~ 20 ns) แต่ก็ยังตอบสนองความต้องการของการออกแบบที่ไม่สำคัญเป็นทางเลือกที่เหมาะสมสำหรับแอปพลิเคชันที่ความหนาแน่นของตรรกะมีความสำคัญ แต่ช่วงเวลาที่เร็วเป็นพิเศษไม่ได้เป็นลำดับความสำคัญทำให้เหมาะสำหรับโครงการที่ไวต่อต้นทุนซึ่งยังต้องการความเท่าเทียมกันในการใช้งาน

- EPM7192SQI160-10N (Altera)

ส่วนนี้ยังเข้ากันได้กับตรรกะกับ EPM7192SQC160-15 ซึ่งเสนอจำนวน macrocells และ I/OS จำนวนเท่ากันอย่างไรก็ตามมันใช้เกรดความเร็ว –10 ซึ่งรองรับการทำงานที่เร็วขึ้นด้วยการปรับปรุงเวลา (การหน่วงเวลาการแพร่กระจาย 10 ns)นอกจากนี้ยังรองรับช่วงอุณหภูมิที่ขยายจาก –40 ° C ถึง +85 ° C ทำให้เป็นตัวแทนที่ยอดเยี่ยมสำหรับการใช้งานอุตสาหกรรมหรือกลางแจ้งสิ่งนี้ทำให้มันเหมาะเมื่อต้องใช้ความเร็วสูงและความยืดหยุ่นด้านสิ่งแวดล้อม

- EPM7192SQC160-7 (Intel)

ในฐานะที่เป็นตัวแปรเร่งความเร็วโดยตรงของ EPM7192SQC160-15 เวอร์ชัน –7 ให้ประสิทธิภาพที่เร็วที่สุดในครอบครัวโดยมีการแพร่กระจายไปถึง 7.5 nsมันยังคงการกำหนดค่า PIN แบบเดียวกันสเปคพลังงานและความหนาแน่นของตรรกะที่เสนอการแทนที่แบบเลื่อนลงสำหรับผู้ที่มองหาความเร็วที่ดีขึ้นโดยไม่ต้องเปลี่ยนรูปแบบบอร์ดหรือข้อกำหนดของแรงดันไฟฟ้าสิ่งนี้ทำให้เป็นตัวเลือกที่ดีที่สุดสำหรับการออกแบบที่มีความสำคัญต่อการกำหนดเวลาที่ต้องการการตอบสนองสัญญาณที่เร็วขึ้นในขณะที่อยู่ในรอยเท้าการออกแบบเดียวกัน

ขั้นตอนการเขียนโปรแกรม EPM7192SQC160-15

1. เข้าสู่โหมด ISP

ขั้นตอนแรกคือการเปลี่ยนอุปกรณ์เป็นโหมด ISP (การเขียนโปรแกรมในระบบ)สิ่งนี้ทำผ่านอินเตอร์เฟส JTAGเมื่ออยู่ในโหมด ISP หมุด I/O ทั้งหมดบนอุปกรณ์จะถูกวางไว้ในโหมด Tri-State ที่ปลอดภัยเพื่อป้องกันการรบกวนตรรกะที่ไม่ได้ตั้งใจระหว่างการเขียนโปรแกรมการเริ่มต้นนี้มักจะใช้เวลาประมาณ 1 มิลลิวินาที

2. ตรวจสอบรหัสอุปกรณ์

Silicon ID ที่ไม่ซ้ำกันถูกฝังอยู่ในอุปกรณ์เพื่อตรวจสอบว่าเป็นโมเดลที่ถูกต้องก่อนที่การเขียนโปรแกรมจะเริ่มขึ้นระบบเปลี่ยนคำสั่งอ่านและดึง ID ผ่านบรรทัด TDO (ทดสอบข้อมูลออก)การตรวจสอบนี้ทำให้มั่นใจได้ว่าเครื่องมือการเขียนโปรแกรมเชื่อมต่อกับ CPLD ที่ถูกต้องและหลีกเลี่ยงข้อผิดพลาดเช่นเขียนทับส่วนที่แตกต่างกัน

3. ลบจำนวนมาก

การลบจำนวนมากล้างข้อมูลที่เก็บไว้ก่อนหน้านี้ทั้งหมดในหน่วยความจำ EEPROM ของ CPLDสิ่งนี้เตรียมชิปเพื่อรับการกำหนดค่าใหม่คำสั่งลบเริ่มต้นพัลส์ที่ใช้เวลาประมาณ 100 มิลลิวินาทีเพื่อให้มั่นใจว่าเซลล์ที่ตั้งโปรแกรมได้ทั้งหมดจะถูกรีเซ็ต

4. โปรแกรม EEPROM

ข้อมูลการกำหนดค่าใหม่ถูกโหลดลงในอุปกรณ์โดยการเปลี่ยนที่อยู่และบิตข้อมูลผ่านพอร์ต JTAGแต่ละเซลล์หน่วยความจำจะถูกเขียนทีละหนึ่งโดยมีพัลส์การเขียนโปรแกรมที่ใช้หลังจากแต่ละรอบการเขียนที่ประสบความสำเร็จกระบวนการนี้กำหนดโครงสร้างตรรกะที่ CPLD จะใช้เมื่อขับเคลื่อน

5. ตรวจสอบ EEPROM

หลังจากการเขียนโปรแกรมอุปกรณ์จะดำเนินการตรวจสอบสิ่งนี้เกี่ยวข้องกับการอ่านตำแหน่งหน่วยความจำแต่ละตำแหน่งที่ตั้งโปรแกรมไว้และเปรียบเทียบค่าเอาต์พุตกับข้อมูลที่ต้องการหากการตรวจสอบล้มเหลวกระบวนการจะต้องทำซ้ำขั้นตอนนี้รับประกันการกำหนดค่าได้สำเร็จ

6. ออกจากโหมด ISP

เมื่อการตรวจสอบเสร็จสมบูรณ์จะมีการออกคำสั่งขั้นสุดท้ายเพื่อออกจากโหมด ISPอุปกรณ์เปิดใช้งานหมุด I/O และดำเนินการต่อการทำงานปกติการเปลี่ยนแปลงนี้ยังใช้เวลาประมาณ 1 มิลลิวินาทีและเสร็จสิ้นรอบการเขียนโปรแกรมในระบบ

ขนาดบรรจุภัณฑ์ EPM7192SQC160-15

- ขนาดตัว: 28 มม. × 28 มม.

- ความสูงของแพ็คเกจ: 3.4 มม.

- พิทช์: 0.65 มม.

EPM7192SQC160-15 ผู้ผลิต

EPM7192SQC160-15 ผลิตโดยเดิม Altera Corporationบริษัท ที่รู้จักกันดีในเรื่องอุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ขั้นสูงในปี 2558 Altera ได้มาโดย Intel Corporationและตอนนี้อุปกรณ์เป็นส่วนหนึ่งของกลุ่มโซลูชั่นที่ตั้งโปรแกรมได้ของ Intel ภายใต้ตระกูล Max 7000s CPLDIntel ยังคงสนับสนุนผลิตภัณฑ์ Altera มรดกอย่างต่อเนื่องแม้ว่า EPM7192SQC160-15 จะถูกจัดว่าล้าสมัยในแคตตาล็อกอย่างเป็นทางการส่วนใหญ่แม้จะมีสถานะที่ถูกยกเลิก แต่ชื่อเสียงในอดีตของ Intel สำหรับความน่าเชื่อถือและมรดกของ Altera ในโซลูชั่นตรรกะประสิทธิภาพสูงทำให้มั่นใจได้ว่าความต้องการและความพร้อมใช้งานอย่างต่อเนื่องผ่านผู้จัดจำหน่ายรอง

บทสรุป

EPM7192SQC160-15 เป็นชิปที่มีประโยชน์และยืดหยุ่นสำหรับการจัดการงานควบคุมดิจิตอลในระบบอิเล็กทรอนิกส์หลายระบบมันมีพลังตรรกะเพียงพอสำหรับงานเช่นการสร้างเครื่องจักรสถานะที่กำหนดเองสัญญาณการจัดการและการเชื่อมต่ออุปกรณ์ต่าง ๆรองรับระดับแรงดันไฟฟ้าที่แตกต่างกันทำงานด้วยความเร็วที่รวดเร็วและสามารถอัปเดตได้อย่างง่ายดายผ่าน JTAGการออกแบบภายในช่วยให้การไหลของสัญญาณราบรื่นและการเปลี่ยนแปลงตรรกะที่ง่ายแม้ว่าตอนนี้จะถูกยกเลิก แต่ก็ยังเป็นตัวเลือกที่ยอดเยี่ยมสำหรับโครงการเก่าหรือต่อเนื่องและสามารถแทนที่ด้วยชิปที่คล้ายกันที่ให้การรองรับอุณหภูมิที่เร็วขึ้นหรือกว้างขึ้น
