ชุดควบคุมเครื่องยนต์ (ECU): ฟังก์ชั่น, อาการ, การทดสอบและคู่มือการแก้ไขปัญหา

ชุดควบคุมเครื่องยนต์ (ECU) เป็นเหมือนสมองของเครื่องยนต์รถของคุณมันรวบรวมข้อมูลจากเซ็นเซอร์ที่แตกต่างกันรอบเครื่องยนต์และใช้ข้อมูลนี้เพื่อควบคุมสิ่งต่าง ๆ เช่นการใช้เชื้อเพลิงการไหลเวียนของอากาศและเวลาประกายไฟคู่มือนี้อธิบายถึงวิธีการทำงานของ ECU ครอบคลุมความแตกต่างระหว่าง ECU แบบอะนาล็อกรุ่นเก่าและดิจิตอลที่ทันสมัยอธิบายว่า ECU นั้นแตกต่างกันอย่างไรในยานพาหนะประเภทต่าง ๆ และช่วยให้คุณรับรู้เมื่อ ECU ของคุณอาจทำงานไม่ถูกต้องนอกจากนี้ยังแสดงวิธีทดสอบ ECU โดยใช้เครื่องมือง่าย ๆ ที่เรียกว่า Multimeter ทำให้การแก้ไขปัญหาง่ายขึ้นและปลอดภัยยิ่งขึ้น

แคตตาล็อก

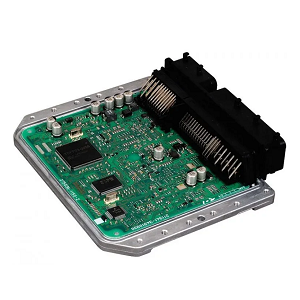

ชุดควบคุมเครื่องยนต์ (ECU) คืออะไร?

ที่ ชุดควบคุมเครื่องยนต์ (ECU) เป็นส่วนสำคัญของรถยนต์สมัยใหม่ที่ช่วยให้เครื่องยนต์ทำงานได้อย่างราบรื่นและมีประสิทธิภาพมันรวบรวมข้อมูลจากเซ็นเซอร์และทำการปรับเปลี่ยนสิ่งต่าง ๆ เช่นการใช้เชื้อเพลิงเวลาจุดระเบิดและการไหลเวียนของอากาศการเปลี่ยนแปลงเหล่านี้ช่วยให้เครื่องยนต์ทำงานได้ดีและใช้เชื้อเพลิงน้อยลงหาก ECU หยุดทำงานอย่างถูกต้องรถอาจมีปัญหาเช่นการเร่งความเร็วช้าโดยใช้เชื้อเพลิงมากเกินไปหรือแม้กระทั่งความล้มเหลวของเครื่องยนต์ECU มีหลายส่วนรวมถึงชิปคอมพิวเตอร์ขนาดเล็กแผงวงจรและชิ้นส่วนอิเล็กทรอนิกส์อื่น ๆชิปเรียกใช้ซอฟต์แวร์พิเศษที่ควบคุมวิธีการทำงานของเครื่องยนต์ซอฟต์แวร์นี้สามารถอัปเดตหรือเปลี่ยนแปลงเพื่อปรับปรุงประสิทธิภาพของรถยนต์หรือแก้ไขปัญหาใด ๆ

หน่วยควบคุมเครื่องยนต์ (ECUS) สามารถแบ่งออกเป็นสองประเภทหลักตามวิธีการประมวลผลข้อมูล: อะนาล็อกและดิจิตอล อะนาล็อก ECUS ใช้ส่วนประกอบไฟฟ้าพื้นฐานเช่นตัวต้านทานตัวเก็บประจุและทรานซิสเตอร์เพื่อควบคุมการทำงานของเครื่องยนต์ที่แตกต่างกันพวกเขาทำงานโดยการปรับระดับแรงดันไฟฟ้าเพื่อควบคุมการฉีดเชื้อเพลิงเวลาติดไฟและการดำเนินการอื่น ๆECU ประเภทนี้มักพบได้ในยานพาหนะรุ่นเก่าหรือระบบเครื่องยนต์ที่ง่ายกว่าซึ่งไม่ต้องการการคำนวณอย่างรวดเร็วเนื่องจากพวกเขาพึ่งพาวงจรไฟฟ้าคงที่ ECU แบบอะนาล็อกมีความยืดหยุ่น จำกัด และไม่สามารถปรับให้เข้ากับสภาพการขับขี่ที่เปลี่ยนแปลงได้อย่างง่ายดายในขณะที่พวกเขามีประสิทธิภาพในการออกแบบยานยนต์ก่อนหน้านี้พวกเขาส่วนใหญ่ถูกแทนที่ด้วย ECU ดิจิตอลขั้นสูงในรถยนต์สมัยใหม่

ECUs ดิจิตอลในทางกลับกันมีความซับซ้อนมากขึ้นพวกเขาใช้ไมโครโปรเซสเซอร์ที่ทรงพลังเพื่อรวบรวมและวิเคราะห์ข้อมูลจากเซ็นเซอร์ต่าง ๆ ในเวลาECU เหล่านี้สามารถปรับการฉีดเชื้อเพลิงเวลาติดไฟและพารามิเตอร์เครื่องยนต์อื่น ๆ ตามสภาพการขับขี่ปรับปรุงประสิทธิภาพและประสิทธิภาพDigital ECUs มีความสามารถในการจัดการการคำนวณที่ซับซ้อนทำให้จำเป็นสำหรับยานพาหนะที่ทันสมัยด้วยระบบการจัดการเครื่องยนต์ขั้นสูงเนื่องจากพวกเขาทำงานโดยใช้ซอฟต์แวร์ผู้อื่นสามารถอัปเดตหรือแก้ไขเพื่อปรับปรุงประสิทธิภาพหรือปฏิบัติตามกฎระเบียบใหม่ความยืดหยุ่นนี้ทำให้ Digital ECUs เป็นส่วนสำคัญของเทคโนโลยียานยนต์ในปัจจุบันทำให้มั่นใจได้ว่าประสิทธิภาพการใช้เชื้อเพลิงที่ดีขึ้นและการปล่อยมลพิษที่ลดลง

ความแปรปรวนของ ECU ในรุ่นยานพาหนะที่แตกต่างกัน

ยานพาหนะที่ทันสมัยทุกคันมีชุดควบคุมเครื่องยนต์ (ECU) ที่ช่วยจัดการเครื่องยนต์ แต่ความซับซ้อนของมันขึ้นอยู่กับประเภทของรถยนต์รถสปอร์ตมี ECU ขั้นสูงที่ควบคุมระบบเครื่องยนต์ที่ทรงพลังเช่นเทอร์โบชาร์จเจอร์เวลาวาล์วแปรผันและโหมดการขับขี่ที่แตกต่างกันECU เหล่านี้ทำงานได้อย่างรวดเร็วปรับการตั้งค่าเครื่องยนต์ในเวลาเพื่อปรับปรุงความเร็วพลังงานและประสิทธิภาพบางคนยังอนุญาตให้ไดรเวอร์หรือกลไกปรับแต่งเครื่องยนต์สำหรับการแข่งรถหรือประสิทธิภาพการใช้เชื้อเพลิงที่ดีขึ้นสิ่งนี้ช่วยให้รถสปอร์ตตอบสนองได้อย่างรวดเร็วต่อสภาพถนนและอินพุตของผู้ขับขี่ทำให้มีพลังและมีชีวิตชีวามากขึ้น

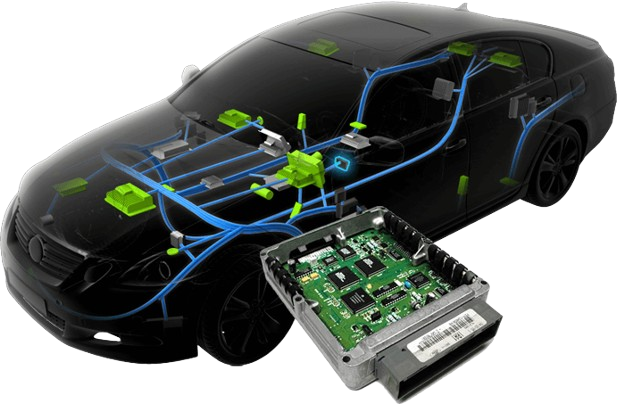

รูปที่ 2 การรวม ECU ในยานพาหนะสมัยใหม่

ในทางกลับกันรถยนต์ประหยัดใช้ ECU ที่ง่ายกว่าซึ่งมุ่งเน้นไปที่ฟังก์ชั่นพื้นฐานเช่นการฉีดเชื้อเพลิงเวลาจุดระเบิดและการควบคุมการปล่อยมลพิษECU เหล่านี้ได้รับการออกแบบมาเพื่อปรับปรุงประสิทธิภาพการใช้เชื้อเพลิงและให้แน่ใจว่าเครื่องยนต์ทำงานได้อย่างราบรื่นเป็นเวลานานในขณะที่พวกเขาไม่มีตัวเลือกการปรับแต่งขั้นสูงของ ECUS Sports Car ECU แต่พวกเขายังคงมีบทบาทในการทำให้เครื่องยนต์ทำงานอย่างถูกต้องไม่ว่า ECU จะเรียบง่ายหรือซับซ้อนเพียงใดงานหลักของมันก็เหมือนกันเสมอ: เพื่อประมวลผลข้อมูลจากเซ็นเซอร์และทำการปรับเปลี่ยนอย่างรวดเร็วซึ่งปรับปรุงประสิทธิภาพประสิทธิภาพและอายุการใช้งานของเครื่องยนต์

ฟังก์ชั่นหลักของชุดควบคุมเครื่องยนต์ (ECU)

ชุดควบคุมเครื่องยนต์ (ECU) เป็นส่วนสำคัญของเครื่องยนต์ช่วยให้เครื่องยนต์ทำงานได้ดีใช้เชื้อเพลิงอย่างมีประสิทธิภาพและเชื่อถือได้โดยการควบคุมฟังก์ชั่นที่สำคัญ:

การควบคุม Variable Valve Timing (VVT)

ชุดควบคุมเครื่องยนต์ (ECU) เปลี่ยนเวลาเมื่อวาล์วไอดีและไอเสียเปิดออกและใกล้เคียงกับการปรับปรุงวิธีการทำงานของเครื่องยนต์ด้วยการปรับเวลาวาล์วตามความเร็วของเครื่องยนต์และสภาพการขับขี่ระบบจะช่วยให้อากาศไหลเข้าสู่กระบอกสูบของเครื่องยนต์ได้อย่างราบรื่นยิ่งขึ้นการไหลเวียนของอากาศที่ดีขึ้นนี้นำไปสู่ประสิทธิภาพของเครื่องยนต์ที่แข็งแกร่งขึ้นโดยไม่ต้องใช้เชื้อเพลิงพิเศษเป็นผลให้เครื่องยนต์สามารถผลิตพลังงานได้มากขึ้นในขณะที่ยังคงมีประสิทธิภาพระบบยังช่วยให้พลังงานคงที่ในความเร็วที่แตกต่างกันทำให้รถรู้สึกตอบสนองได้มากขึ้นเมื่อเร่งความเร็วไม่ว่ายานพาหนะจะเคลื่อนที่อย่างช้าๆในการจราจรหรือเร่งความเร็วบนทางหลวง VVT ช่วยให้แน่ใจว่าเครื่องยนต์ทำงานได้ดีที่สุดสิ่งนี้ทำให้การขับขี่ราบรื่นขึ้นและสนุกสนานยิ่งขึ้นในขณะเดียวกันก็ช่วยให้เครื่องยนต์ยาวนานขึ้น

นอกเหนือจากการปรับปรุงพลังงานแล้ว VVT ยังช่วยให้เครื่องยนต์ใช้เชื้อเพลิงน้อยลงและสร้างการปล่อยมลพิษน้อยลงด้วยการควบคุมอย่างระมัดระวังเมื่อวาล์วเปิดและปิดระบบจะลดเชื้อเพลิงที่สูญเปล่าและทำให้เครื่องยนต์เผาไหม้เชื้อเพลิงได้อย่างสมบูรณ์ยิ่งขึ้นสิ่งนี้ไม่เพียง แต่ช่วยประหยัดก๊าซ แต่ยังช่วยลดมลพิษระบบช่วยลดก๊าซที่เป็นอันตรายเช่นไนโตรเจนออกไซด์ (NOX) และอนุภาคเชื้อเพลิงที่ไม่ได้เผาไหม้ทำให้รถยนต์เป็นมิตรกับสิ่งแวดล้อมมากขึ้นเนื่องจาก VVT สามารถปรับให้เข้ากับสถานการณ์การขับขี่ที่แตกต่างกันจึงทำให้เครื่องยนต์ทำงานได้อย่างมีประสิทธิภาพไม่ว่าจะเป็นผู้ขับขี่ในการจราจรหยุดและเดินทางหรือล่องเรือด้วยความเร็วคงที่เนื่องจากผลประโยชน์เหล่านี้รถยนต์สมัยใหม่จำนวนมากใช้เทคโนโลยี VVT เพื่อให้ความสมดุลของพลังงานการประหยัดเชื้อเพลิงและการปล่อยมลพิษลดลงทำให้ยานพาหนะมีประสิทธิภาพและมีประสิทธิภาพ

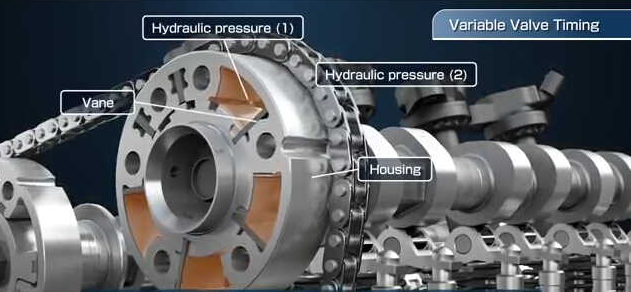

รูปที่ 3 กลไกการกำหนดเวลาวาล์วตัวแปร (VVT) และการควบคุมไฮดรอลิก

กฎระเบียบผสมเชื้อเพลิงอากาศ

ชุดควบคุมเครื่องยนต์ (ECU) ควบคุมปริมาณเชื้อเพลิงผสมกับอากาศก่อนเข้าสู่เครื่องยนต์มันทำได้โดยใช้ข้อมูลจากเซ็นเซอร์ที่แตกต่างกันเช่นเซ็นเซอร์การไหลของอากาศมวล (MAF) ซึ่งวัดปริมาณอากาศที่เข้าสู่เครื่องยนต์จากข้อมูลนี้ ECU ตัดสินใจว่าจะฉีดเชื้อเพลิงเท่าใดเพื่อให้เครื่องยนต์ทำงานได้อย่างราบรื่นเป้าหมายคือการรักษาสมดุลระหว่างอากาศและเชื้อเพลิงซึ่งโดยปกติจะเป็นประมาณ 14.7 ส่วนของอากาศถึง 1 ส่วนเชื้อเพลิงในเครื่องยนต์เบนซินหากมีเชื้อเพลิงมากเกินไป (ส่วนผสมที่อุดมไปด้วย) อาจทำให้การใช้เชื้อเพลิงเพิ่มขึ้นการสะสมคาร์บอนและมลพิษในทางกลับกันหากมีอากาศมากเกินไป (ส่วนผสมที่ไม่ติดมัน) เครื่องยนต์สามารถร้อนเกินไปหรือได้รับความเสียหายเมื่อเวลาผ่านไปเพื่อป้องกันปัญหาเหล่านี้ ECU จะปรับระยะเวลาและเวลาที่หัวฉีดเชื้อเพลิงฉีดเชื้อเพลิงให้แน่ใจว่าเครื่องยนต์ได้รับการผสมที่เหมาะสมขึ้นอยู่กับว่ารถเร่งความเร็วช้าลงหรือบรรทุกหนัก

การรักษาสมดุลระหว่างเชื้อเพลิงอากาศที่เหมาะสมก็เป็นสิ่งสำคัญสำหรับการลดมลพิษหากส่วนผสมถูกต้องก๊าซที่เป็นอันตรายเช่นคาร์บอนมอนอกไซด์ (CO), ไนโตรเจนออกไซด์ (NOX) และเชื้อเพลิงที่ไม่ได้เผาไหม้ (ไฮโดรคาร์บอน) จะถูกเก็บไว้ให้น้อยที่สุดรถยนต์สมัยใหม่ใช้ระบบที่เรียกว่าการควบคุมเชื้อเพลิงแบบวงปิดซึ่ง ECU ฟังเซ็นเซอร์ออกซิเจนในท่อไอเสียและทำการเปลี่ยนแปลงเล็กน้อยเพื่อให้ส่วนผสมของเชื้อเพลิงถูกต้องสิ่งนี้จะช่วยให้รถมีคุณสมบัติตรงตามกฎมลพิษที่เข้มงวดและยังปกป้องส่วนสำคัญเช่นตัวแปลงตัวเร่งปฏิกิริยาซึ่งทำความสะอาดก๊าซไอเสียเทคโนโลยีใหม่ ๆ เช่นการฉีดน้ำมันเชื้อเพลิงโดยตรงและเวลาวาล์วผันแปรยังช่วยให้การเผาไหม้เชื้อเพลิงมีประสิทธิภาพมากขึ้นเมื่อเทคโนโลยีรถยนต์ดีขึ้น ECU บางส่วนใช้ปัญญาประดิษฐ์และการเรียนรู้ของเครื่องจักรเพื่อควบคุมการผสมเชื้อเพลิงอากาศที่ดีขึ้นนำไปสู่การทำความสะอาดเครื่องยนต์ที่ประหยัดเชื้อเพลิงและเครื่องยนต์ที่ทรงพลังยิ่งขึ้น

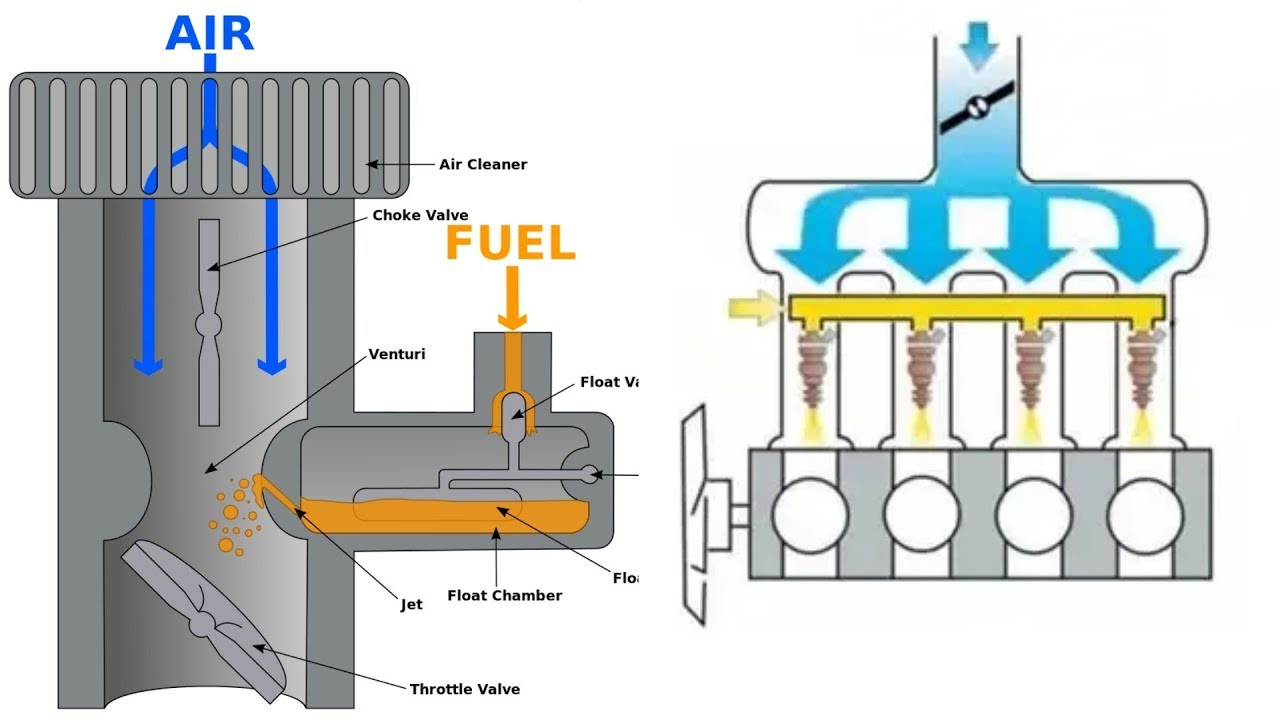

รูปที่ 4. กฎระเบียบส่วนผสมของเชื้อเพลิงอากาศ

การควบคุมเวลาจุดระเบิด

ECU ควบคุมช่วงเวลาที่แน่นอนเมื่อหัวเทียนติดไฟส่วนผสมอากาศเชื้อเพลิงภายในกระบอกสูบเครื่องยนต์เวลานี้มีความสำคัญมากเพราะช่วยให้เครื่องยนต์ผลิตพลังงานได้มากที่สุดในขณะที่ใช้เชื้อเพลิงอย่างมีประสิทธิภาพหากประกายไฟเกิดขึ้นเร็วเกินไปหรือสายเกินไปเครื่องยนต์อาจไม่ทำงานได้อย่างราบรื่นซึ่งอาจนำไปสู่ประสิทธิภาพที่ลดลงการสิ้นเปลืองเชื้อเพลิงที่สูงขึ้นและแม้กระทั่งความเสียหายต่อชิ้นส่วนเครื่องยนต์ECU ปรับเวลาอย่างต่อเนื่องตามปัจจัยต่าง ๆ เช่นความเร็วเครื่องยนต์อุณหภูมิและความยากลำบากของผู้ขับขี่ที่เหยียบคันเร่งระบบที่ทันสมัยใช้เซ็นเซอร์และเทคโนโลยีอัจฉริยะเพื่อทำการปรับเปลี่ยนเหล่านี้ช่วยให้เครื่องยนต์ทำงานได้อย่างถูกต้องในสถานการณ์การขับขี่ทุกประเภทไม่ว่าจะเป็นรถที่ไม่ได้ใช้งานล่องเรือหรือเร่งความเร็ว

หนึ่งในเหตุผลหลักช่วงเวลาการจุดระเบิดเป็นสิ่งสำคัญคือการป้องกันการกระแทกของเครื่องยนต์ซึ่งเกิดขึ้นเมื่อส่วนผสมของเชื้อเพลิงอากาศเผาไหม้เร็วเกินไปหรือไม่สม่ำเสมอการเคาะสามารถสร้างแรงดันมากเกินไปภายในกระบอกสูบซึ่งอาจทำลายชิ้นส่วนเครื่องยนต์ที่สำคัญเช่นลูกสูบและผนังทรงกระบอกเพื่อหยุดยั้งสิ่งนี้ ECU ใช้เซ็นเซอร์พิเศษเพื่อตรวจจับการเคาะและปรับเวลาเพื่อให้เครื่องยนต์ปลอดภัยเวลาติดไฟที่ถูกต้องยังช่วยลดมลพิษเนื่องจากช่วงเวลาที่ไม่ดีสามารถนำไปสู่การปล่อยก๊าซที่เป็นอันตรายมากขึ้นจากเครื่องยนต์ด้วยการควบคุมอย่างระมัดระวังเมื่อหัวเทียนไฟ ECU ช่วยให้เครื่องยนต์ทำงานได้อย่างราบรื่นยาวนานขึ้นและอยู่ในประหยัดเชื้อเพลิงในขณะเดียวกันก็ลดผลกระทบต่อสิ่งแวดล้อม

การประมวลผลข้อมูลเซ็นเซอร์

ชุดควบคุมเครื่องยนต์ (ECU) รวบรวมข้อมูลจากเซ็นเซอร์ที่แตกต่างกันอย่างต่อเนื่องซึ่งติดตามสภาพเครื่องยนต์ที่สำคัญเช่นปริมาณเค้นที่เปิดอยู่เท่าไหร่เครื่องยนต์ทำงานเร็วแค่ไหนและปริมาณออกซิเจนในไอเสียECU ใช้ข้อมูลนี้เพื่อทำการตัดสินใจอย่างรวดเร็วซึ่งทำให้เครื่องยนต์ทำงานได้อย่างราบรื่นตัวอย่างเช่นเมื่อเซ็นเซอร์ตำแหน่งเค้นตรวจจับการเปลี่ยนแปลง ECU จะปรับการจัดหาเชื้อเพลิงเพื่อให้ตรงกับอินพุตของผู้ขับขี่ช่วยให้รถตอบสนองได้อย่างถูกต้องเซ็นเซอร์ความเร็วเครื่องยนต์ช่วยให้ ECU ควบคุมการฉีดเชื้อเพลิงและเวลาติดไฟทำให้แน่ใจว่าเครื่องยนต์ทำงานได้อย่างมีประสิทธิภาพด้วยความเร็วที่แตกต่างกันในขณะเดียวกันเซ็นเซอร์ออกซิเจนตรวจสอบว่าเชื้อเพลิงกำลังเผาไหม้ได้ดีเพียงใดดังนั้น ECU สามารถปรับส่วนผสมของเชื้อเพลิงอากาศเพื่อปรับปรุงประสิทธิภาพการใช้เชื้อเพลิงและลดมลพิษด้วยการวิเคราะห์และปรับปัจจัยเหล่านี้อย่างต่อเนื่อง ECU จะช่วยให้เครื่องยนต์ทำงานได้ดีในขณะที่ป้องกันการสึกหรอที่ไม่จำเป็น

หลังจากรวบรวมข้อมูลจากเซ็นเซอร์ ECU ทำการเปลี่ยนแปลงทันทีเพื่อให้เครื่องยนต์ทำงานได้อย่างถูกต้องและเพื่อหลีกเลี่ยงปัญหาหากเซ็นเซอร์คันเร่งตรวจพบว่าผู้ขับขี่กำลังกดแป้นก๊าซอย่างรวดเร็ว ECU จะเพิ่มการส่งมอบเชื้อเพลิงและการเปลี่ยนแปลงเวลาจุดระเบิดเพื่อให้พลังงานในปริมาณที่เหมาะสมในทางกลับกันเมื่อรถช้าลง ECU จะลดการจัดหาเชื้อเพลิงเพื่อประหยัดเชื้อเพลิงและการปล่อยมลพิษที่ลดลงหากเซ็นเซอร์ออกซิเจนตรวจพบว่าส่วนผสมของเชื้อเพลิงอากาศไม่สมดุล ECU จะปรับมันเพื่อป้องกันไม่ให้เครื่องยนต์ทำงานได้ไม่ดีหรือสร้างมลพิษมากเกินไปด้วยการตรวจสอบและตอบสนองต่อข้อมูลเซ็นเซอร์อย่างต่อเนื่อง ECU จะช่วยให้เครื่องยนต์มีความน่าเชื่อถือมีประสิทธิภาพและเป็นมิตรกับสิ่งแวดล้อมการสื่อสารอย่างต่อเนื่องระหว่างเซ็นเซอร์และ ECU เป็นสิ่งจำเป็นสำหรับยานพาหนะที่ทันสมัยช่วยให้พวกเขาทำงานได้อย่างราบรื่นในทุกสภาวะการขับขี่ในขณะที่เพิ่มประสิทธิภาพการใช้เชื้อเพลิงและอายุการใช้งานเครื่องยนต์

อาการของชุดควบคุมเครื่องยนต์ที่ไม่ดี (ECU)

หาก ECU ทำงานไม่ถูกต้องรถของคุณอาจมีปัญหากับวิธีการทำงานของเครื่องยนต์การจับปัญหาเหล่านี้ก่อนสามารถช่วยป้องกันความเสียหายที่ใหญ่ขึ้นกับเครื่องยนต์และส่วนสำคัญอื่น ๆ ของยานพาหนะ

พฤติกรรมเครื่องยนต์ที่ผิดปกติ

หากเครื่องยนต์ของรถยนต์ไม่ทำงานอย่างราบรื่นอาจหมายถึงปัญหากับ ECUสัญญาณทั่วไปหนึ่งสัญญาณคือการเร่งความเร็วช้าหรืออ่อนแอซึ่งรถใช้เวลานานกว่าปกติในการเร่งความเร็วหรือไม่ตอบสนองได้ดีเมื่อกดแป้นก๊าซสิ่งนี้อาจทำให้หงุดหงิดโดยเฉพาะอย่างยิ่งเมื่อพยายามรวมเข้ากับถนนหรือผ่านยานพาหนะคันอื่นเครื่องยนต์อาจรู้สึกอ่อนแอลงโดยรวมการดิ้นรนเพื่อรักษาความเร็วหรือพลังงานในบางกรณีเครื่องยนต์อาจหยุดปิดทันทีที่ป้ายหยุดสัญญาณไฟจราจรหรือแม้กระทั่งขณะขับรถปัญหาทั่วไปอีกประการหนึ่งคือการเผาไหม้ซึ่งรู้สึกเหมือนกระตุกอย่างฉับพลันหรือเขย่าขณะที่รถเคลื่อนที่ปัญหาทั้งหมดเหล่านี้สามารถทำให้การขับขี่เป็นเรื่องยากและอาจหมายถึง ECU ไม่ได้ควบคุมเครื่องยนต์อย่างถูกต้อง

ปัญหาเหล่านี้มักจะเกิดขึ้นเมื่อ ECU ไม่ได้จัดการสิ่งต่าง ๆ เช่นการฉีดเชื้อเพลิงเวลาติดไฟหรือข้อมูลเซ็นเซอร์หาก ECU ส่งเชื้อเพลิงมากหรือน้อยเกินไปเครื่องยนต์อาจไม่ทำงานอย่างมีประสิทธิภาพทำให้เกิดการขับขี่แบบหยาบและการสูญเสียพลังงานหากควบคุมเวลาประกายไฟไม่ถูกต้องเครื่องยนต์อาจผิดพลาดหรือทำงานไม่สม่ำเสมอนอกจากนี้หากข้อมูลเซ็นเซอร์ของ ECU Misreads มันสามารถปรับเปลี่ยนได้ไม่ดีกับส่วนผสมของเชื้อเพลิงอากาศของเครื่องยนต์ซึ่งนำไปสู่ปัญหาที่มากขึ้นปัญหาเหล่านี้ไม่เพียง แต่ทำให้การขับขี่หนักขึ้น แต่ยังสามารถเสียเชื้อเพลิงและเพิ่มมลพิษได้หากไม่ถูกตรวจสอบพวกเขาอาจสร้างความเสียหายให้กับชิ้นส่วนเครื่องยนต์ที่สำคัญและนำไปสู่การซ่อมแซมที่มีราคาแพง

ตรวจสอบการเปิดใช้งานไฟเครื่องยนต์

Check Engine Light (CEL) เป็นหนึ่งในสัญญาณหลักว่ามีบางอย่างในยานพาหนะอาจผิดและมักจะเชื่อมโยงกับปัญหากับชุดควบคุมเครื่องยนต์ (ECU)แสงนี้มีไว้เพื่อช่วยผู้ขับขี่โดยเตือนพวกเขาเมื่อรถตรวจพบปัญหา แต่บางครั้ง ECU ที่ผิดพลาดอาจทำให้มันเปิดด้วยเหตุผลที่ผิดECU เป็นเหมือนสมองของรถอ่านข้อมูลจากเซ็นเซอร์ที่แตกต่างกันและทำให้แน่ใจว่าทุกอย่างทำงานได้อย่างราบรื่นหาก ECU มีปัญหาอาจอ่านข้อมูลนี้ผิดและส่งรหัสข้อผิดพลาดที่ไม่ตรงกับปัญหาจริงสิ่งนี้สามารถทำให้การวินิจฉัยปัญหาสับสนเนื่องจากกลไกอาจตรวจสอบและแทนที่ชิ้นส่วนที่ทำงานได้ดีจริง ๆ เมื่อปัญหาจริงอยู่กับ ECU เอง

หาก CEL ยังคงอยู่เป็นเวลานานและไม่มีปัญหาเชิงกลที่ชัดเจนนี่อาจหมายความว่า ECU ทำงานไม่ถูกต้องโดยปกติแล้ว CEL จะเปิดขึ้นเมื่อมีปัญหาจริงและในบางกรณีมันอาจกระพริบหากปัญหาร้ายแรงแต่เมื่อ ECU ผิดปกติแสงอาจยังคงอยู่แม้หลังจากการซ่อมแซมได้เสร็จสิ้นหรืออาจเปิดและปิดในเวลาสุ่มสิ่งนี้สามารถนำไปสู่การแก้ไขที่ไม่จำเป็นและความยุ่งยากหากไม่พบสาเหตุที่แท้จริงเพื่อให้แน่ใจว่าให้ทำการทดสอบพิเศษบน ECU เพื่อตรวจสอบว่าทำงานได้อย่างถูกต้องหรือไม่หาก ECU เป็นปัญหาอาจจำเป็นต้องรีเซ็ต reprogrammed หรือแทนที่เพื่อให้แน่ใจว่าระบบเตือนของยานพาหนะทำงานได้อย่างถูกต้องอีกครั้ง

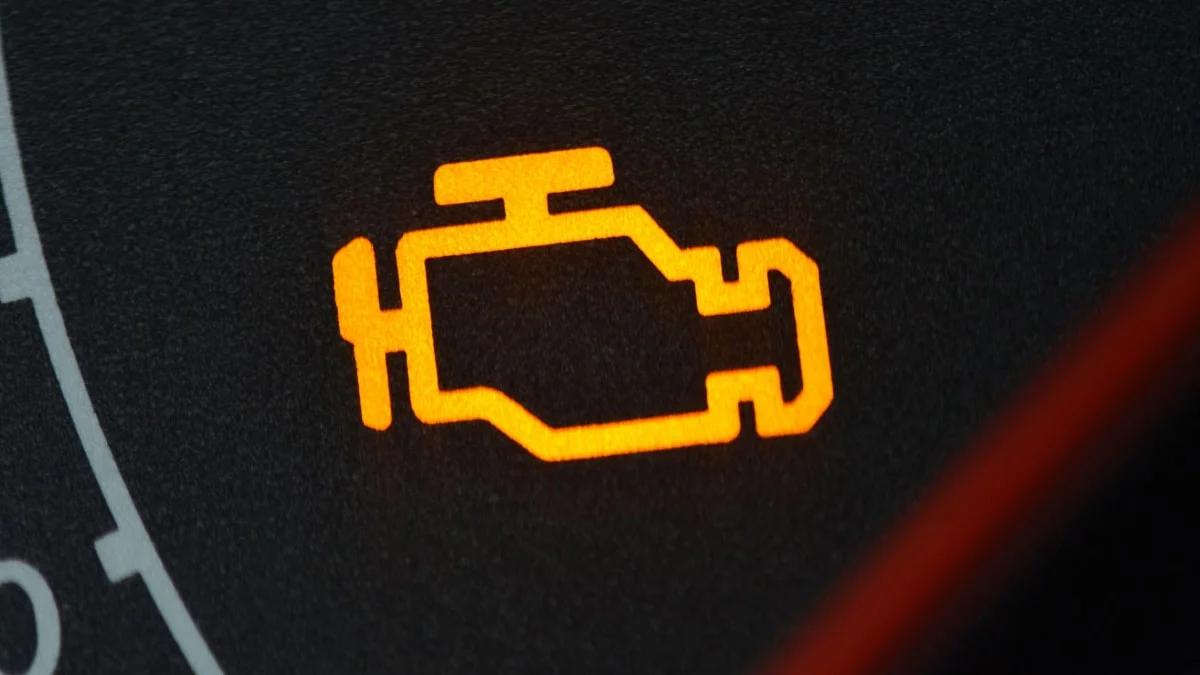

รูปที่ 5. ตรวจสอบไฟเครื่องยนต์ (CEL) และการวินิจฉัย ECU

เพิ่มการปล่อยมลพิษ

ชุดควบคุมเครื่องยนต์ (ECU) มีความสำคัญมากสำหรับการควบคุมว่ายานพาหนะเผาไหม้เชื้อเพลิงและปล่อยการปล่อยมลพิษอย่างไรเมื่อทำงานได้อย่างถูกต้องมันจะรักษาสมดุลของเชื้อเพลิงและอากาศที่เหมาะสมเพื่อให้เครื่องยนต์ทำงานได้อย่างราบรื่นและผลิตก๊าซที่เป็นอันตรายน้อยลงอย่างไรก็ตามหาก ECU ทำงานไม่ถูกต้องอาจผสมเชื้อเพลิงมากเกินไปหรือน้อยเกินไปกับอากาศทำให้เครื่องยนต์เผาผลาญเชื้อเพลิงได้อย่างไม่มีประสิทธิภาพสิ่งนี้สามารถนำไปสู่การเพิ่มขึ้นของการปล่อยมลพิษที่เป็นอันตรายเช่นคาร์บอนมอนอกไซด์และมลพิษอื่น ๆ ที่ทำให้เกิดมลพิษทางอากาศECU ที่ทำงานผิดปกติยังสามารถทำให้ยานพาหนะล้มเหลวในการทดสอบการปล่อยมลพิษซึ่งจำเป็นต้องใช้ในหลาย ๆ ที่เพื่อให้แน่ใจว่ารถยนต์เป็นไปตามมาตรฐานด้านสิ่งแวดล้อมในบางกรณี ECU ที่ผิดพลาดอาจทำให้ควันหนาหรือมืดออกมาจากไอเสียซึ่งเป็นสัญญาณว่าเชื้อเพลิงไม่ได้เผาไหม้อย่างสมบูรณ์สิ่งนี้ไม่เพียง แต่เป็นอันตรายต่อสิ่งแวดล้อม แต่ยังส่งผลกระทบต่อประสิทธิภาพของเครื่องยนต์และอาจนำไปสู่การซ่อมแซมที่มีราคาแพงหากเพิกเฉย

หากยานพาหนะเริ่มปล่อยการปล่อยมลพิษมากกว่าปกติอาจเป็นสัญญาณว่า ECU ไม่ทำงานเท่าที่ควรผู้ขับขี่อาจสังเกตเห็นควันไอเสียมากขึ้นซึ่งอาจหมายความว่าเชื้อเพลิงไม่ได้เผาไหม้อย่างถูกต้องสำหรับยานพาหนะดีเซลควันสีดำมักจะหมายถึงการใช้เชื้อเพลิงมากเกินไปในขณะที่รถยนต์ที่ใช้พลังงานจากน้ำมันเบนซินอาจปล่อยการปล่อยคาร์บอนมากขึ้นหาก ECU ผิดปกติการปล่อยมลพิษสูงไม่เพียง แต่เลวร้ายต่อสิ่งแวดล้อม แต่ยังสามารถส่งผลกระทบต่อประสิทธิภาพการใช้เชื้อเพลิงและทำให้เครื่องยนต์ทำงานหนักกว่าที่จำเป็นสิ่งนี้อาจนำไปสู่ปัญหาอื่น ๆ เช่นพลังงานเครื่องยนต์ที่ลดลงและต้นทุนเชื้อเพลิงที่สูงขึ้นหากการปล่อยมลพิษเพิ่มขึ้นอย่างกะทันหันเป็นสิ่งสำคัญที่จะต้องตรวจสอบ ECU เพื่อดูว่ามันเป็นสาเหตุของปัญหาหรือไม่การแก้ไขปัญหา ECU ในช่วงต้นสามารถช่วยป้องกันปัญหาเครื่องยนต์ที่ใหญ่ขึ้นและตรวจสอบให้แน่ใจว่ายานพาหนะทำงานได้อย่างมีประสิทธิภาพในขณะที่อยู่ในขีด จำกัด การปล่อยมลพิษทางกฎหมาย

ชุดควบคุมเครื่องยนต์ทำงานอย่างไร?

ชุดควบคุมเครื่องยนต์ (ECU) เป็นสมองของยานพาหนะที่ทันสมัยซึ่งรับผิดชอบในการจัดการประสิทธิภาพและประสิทธิภาพของเครื่องยนต์มันรวบรวมข้อมูลจากเซ็นเซอร์ต่าง ๆ อย่างต่อเนื่องและทำการปรับเปลี่ยนเพื่อเพิ่มประสิทธิภาพการใช้เชื้อเพลิงการปล่อยมลพิษและกำลังไฟด้วยการวิเคราะห์อินพุตคีย์ ECU ทำให้มั่นใจได้ว่าเครื่องยนต์ทำงานได้อย่างราบรื่นและปลอดภัยภายใต้สภาพการขับขี่ที่แตกต่างกันอินพุตที่สำคัญอย่างหนึ่งจอภาพ ECU คือความเร็วเครื่องยนต์ (RPM)ECU ใช้ข้อมูลนี้เพื่อควบคุมการฉีดเชื้อเพลิงและเวลาติดไฟตรวจสอบให้แน่ใจว่าเครื่องยนต์ทำงานได้อย่างมีประสิทธิภาพด้วยความเร็วที่แตกต่างกันเวลาที่เหมาะสมช่วยปรับปรุงการประหยัดน้ำมันเชื้อเพลิงและป้องกันการกระแทกของเครื่องยนต์ซึ่งอาจทำให้เกิดความเสียหายเมื่อเวลาผ่านไปเซ็นเซอร์ตำแหน่งคันเร่งบอก ECU ว่าไดรเวอร์กำลังกดคันเร่งมากแค่ไหนจากข้อมูลนี้ ECU จะปรับส่วนผสมของอากาศและเชื้อเพลิงเพื่อให้พลังงานในปริมาณที่เหมาะสมหากผู้ขับขี่กดตัวเร่งความเร็วให้หนักขึ้น ECU จะเพิ่มการฉีดเชื้อเพลิงเพื่อให้พลังงานมากขึ้นและหากมีการปล่อยคันเร่งจะช่วยลดเชื้อเพลิงเพื่อประหยัดพลังงาน

ECU ยังขึ้นอยู่กับเซ็นเซอร์ความดันสัมบูรณ์ (MAP) และเซ็นเซอร์อุณหภูมิแอร์ไอดีเพื่อปรับอัตราส่วนเชื้อเพลิงอากาศเซ็นเซอร์ MAP วัดความดันอากาศในท่อร่วมไอดีในขณะที่เซ็นเซอร์อุณหภูมิอากาศเข้าตรวจจับอุณหภูมิอากาศอินพุตเหล่านี้ช่วยให้ ECU กำหนดปริมาณเชื้อเพลิงที่เหมาะสมสำหรับการเผาไหม้ที่มีประสิทธิภาพภายใต้สภาพอากาศและระดับความสูงที่แตกต่างกันในที่สุด ECU ปรับปรุงประสิทธิภาพและป้องกันความเสียหายของเครื่องยนต์โดยการวิเคราะห์เซ็นเซอร์ออกซิเจนและสัญญาณเซ็นเซอร์น็อคเซ็นเซอร์ออกซิเจนตรวจสอบก๊าซไอเสียเพื่อให้แน่ใจว่าส่วนผสมของเชื้อเพลิงจะเผาไหม้อย่างถูกต้องลดการปล่อยมลพิษเซ็นเซอร์น็อคตรวจพบการสั่นสะเทือนที่ผิดปกติที่เกิดจากการกระแทกของเครื่องยนต์ทำให้ ECU สามารถปรับเวลาติดไฟและป้องกันความเสียหายด้วยการประมวลผลอินพุตเหล่านี้ทั้งหมด ECU จะช่วยให้เครื่องยนต์ทำงานได้อย่างราบรื่นปรับปรุงประสิทธิภาพประสิทธิภาพการใช้เชื้อเพลิงและความน่าเชื่อถือ

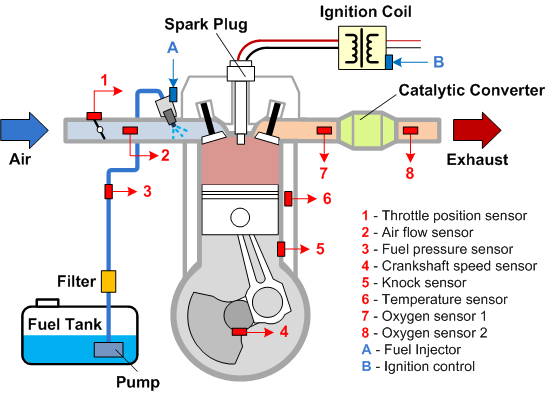

รูปที่ 6. อินพุตเซ็นเซอร์ ECU และระบบควบคุมเครื่องยนต์

มัลติมิเตอร์คืออะไร?

มัลติมิเตอร์เป็นเครื่องมือสำคัญที่ใช้ในการตรวจสอบชิ้นส่วนไฟฟ้าเช่นชุดควบคุมเครื่องยนต์ (ECU)อุปกรณ์นี้ช่วยวัดค่าไฟฟ้าที่แตกต่างกันทำให้ง่ายต่อการค้นหาและแก้ไขปัญหาใน ECU หรือระบบอิเล็กทรอนิกส์อื่น ๆหากไม่มีมัลติมิเตอร์การหาปัญหาไฟฟ้าจะยากขึ้นมากเพราะให้ข้อมูลที่ชัดเจนเกี่ยวกับการทำงานของกระแสไฟฟ้าในระบบสามสิ่งหลักมาตรการมัลติมิเตอร์คือแรงดันไฟฟ้ากระแสและความต้านทาน แรงดันไฟฟ้า ตรวจสอบว่า ECU ได้รับพลังงานในปริมาณที่เหมาะสมซึ่งมีความสำคัญเนื่องจากมากเกินไปหรือน้อยเกินไปอาจทำให้เกิดปัญหาได้ ปัจจุบัน บอกเราว่ากระแสไฟฟ้าไหลผ่าน ECU อย่างไรทำให้แน่ใจว่าทุกอย่างทำงานได้ตามที่ควร ความต้านทาน ช่วยค้นหาการเชื่อมต่อที่แตกหักหรือชิ้นส่วนที่เสียหายซึ่งสามารถหยุด ECU จากการทำงานอย่างถูกต้องการเรียนรู้วิธีการใช้มัลติมิเตอร์มีประโยชน์มากสำหรับทุกคนที่ทำงานกับระบบไฟฟ้าเพราะทำให้การแก้ไขปัญหาเร็วขึ้นและง่ายขึ้น

มีสองประเภทหลักของมัลติมิเตอร์: ดิจิตอลและอะนาล็อก ดิจิตอลมัลติมิเตอร์ (DMMS) เป็นเรื่องที่พบได้บ่อยที่สุดเพราะพวกเขาแสดงตัวเลขที่แน่นอนบนหน้าจอทำให้ง่ายต่อการอ่านและลดโอกาสที่จะเกิดข้อผิดพลาดมัลติมิเตอร์ดิจิตอลจำนวนมากมีคุณสมบัติเช่นการหลากหลายอัตโนมัติซึ่งหมายความว่าพวกเขาเลือกการตั้งค่าที่เหมาะสมโดยอัตโนมัติทำให้พวกเขาใช้งานง่ายแม้สำหรับผู้เริ่มต้น อะนาล็อกมัลติมิเตอร์ในทางกลับกันมีเข็มที่เคลื่อนไหวเพื่อแสดงการวัดสิ่งเหล่านี้มีประโยชน์เมื่อคุณต้องการเห็นการเปลี่ยนแปลงที่เกิดขึ้นเช่นเมื่อระดับแรงดันไฟฟ้าเพิ่มขึ้นและลงในขณะที่มัลติมิเตอร์ดิจิตอลดีกว่าสำหรับการอ่านที่แม่นยำ แต่มัลติมิเตอร์แบบอะนาล็อกยังคงมีประโยชน์สำหรับการตรวจสอบสัญญาณที่เปลี่ยนแปลงตลอดเวลาทั้งสองประเภทมีข้อได้เปรียบของตัวเองและทางเลือกระหว่างพวกเขาขึ้นอยู่กับประเภทของงานที่ต้องทำ

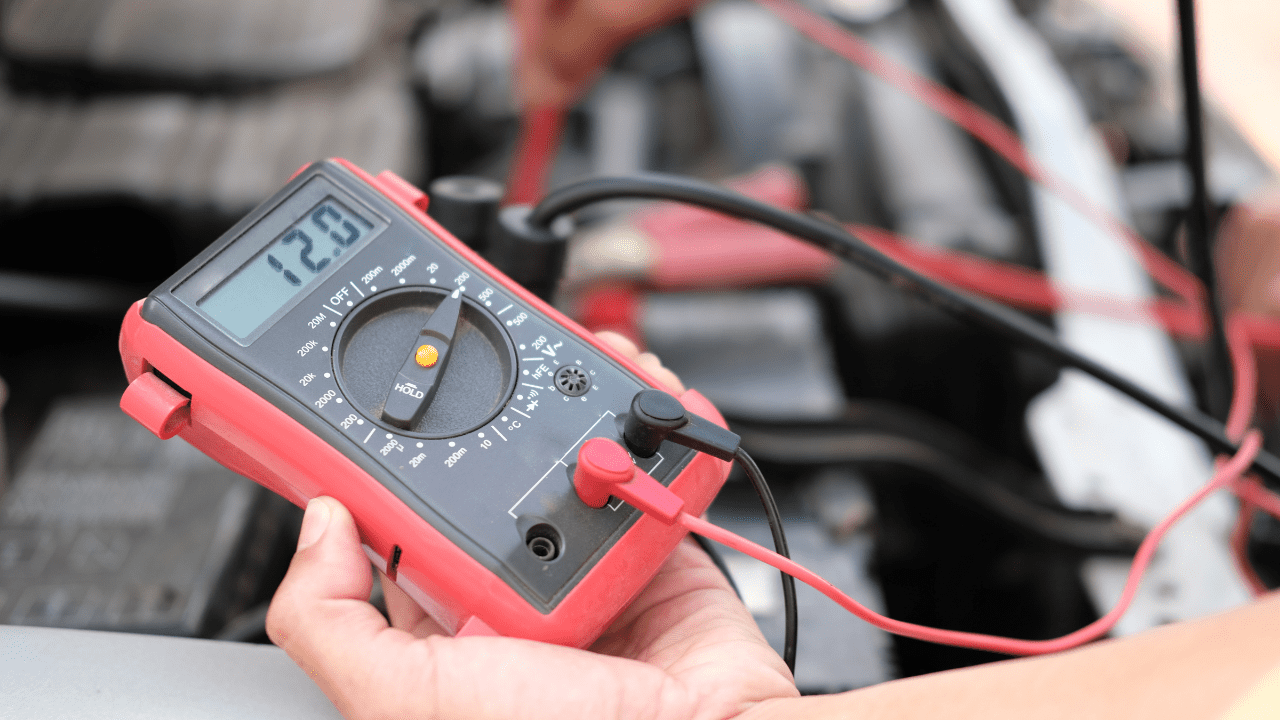

รูปที่ 7. มัลติมิเตอร์

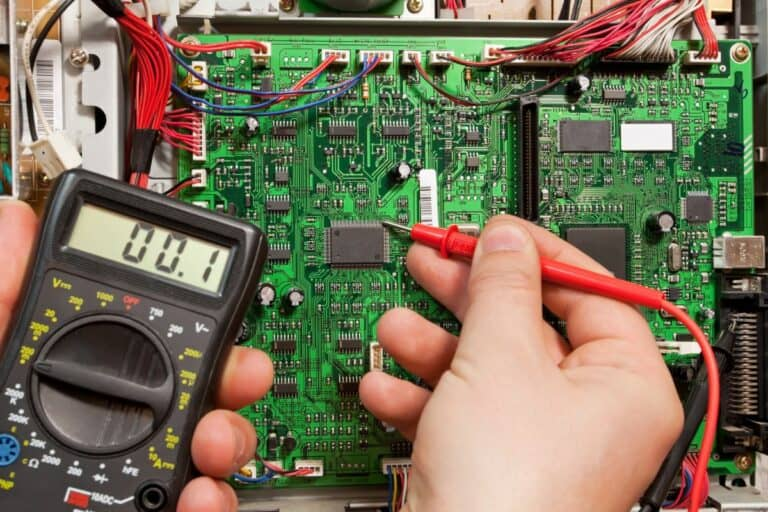

ทดสอบ ECU ด้วยมัลติมิเตอร์

หากต้องการตรวจสอบว่าชุดควบคุมเครื่องยนต์ (ECU) ทำงานอย่างถูกต้องกับมัลติมิเตอร์ให้ทำตามขั้นตอนเหล่านี้:

ขั้นตอนที่ 1: เตรียมการทดสอบ ECU

เครื่องมือและอุปกรณ์ที่จำเป็น

•สแกนเนอร์ OBD-II-ดึงรหัสปัญหาการวินิจฉัย (DTCs) และตรวจสอบข้อมูล

•มัลติมิเตอร์ - วัดแรงดันไฟฟ้าความต้านทานและความต่อเนื่องในวงจร ECU

•ออสซิลโลสโคป - วิเคราะห์ความเร็วของสัญญาณและรูปคลื่น

•สายรัดการทดสอบ ECU - ทำให้มั่นใจได้ว่าการเชื่อมต่อที่ปลอดภัยสำหรับการตรวจสอบ

•ซอฟต์แวร์การวินิจฉัย - เปิดใช้งานการวิเคราะห์และตรวจสอบ ECU ขั้นสูง

•เครื่องมือมือพื้นฐาน - รวมถึงไขควงคีมและชุดซ็อกเก็ตสำหรับการเข้าถึงตัวเชื่อมต่อ

•อุปกรณ์ป้องกัน - แว่นตานิรภัยและถุงมือเพื่อการป้องกัน

ข้อควรพิจารณาด้านความปลอดภัย

•ปลดแบตเตอรี่ - ป้องกันการลัดวงจรที่อาจเกิดขึ้น

•ทำให้ระบบเย็นลง - หลีกเลี่ยงการเผาไหม้จากส่วนประกอบที่ร้อน

•จัดการอุปกรณ์อิเล็กทรอนิกส์ด้วยความระมัดระวัง - ป้องกันความเสียหายแบบคงที่

•ปฏิบัติตามแนวทางของผู้ผลิต - อ้างอิงคู่มือบริการเสมอ

•ทำงานในพื้นที่ที่มีการระบายอากาศ - ทำให้มั่นใจได้ว่ามีการไหลเวียนของอากาศที่ดี

•ใช้เครื่องมือที่เหมาะสม - รับรองการวินิจฉัยที่แม่นยำ

ขั้นตอนที่ 2: ทดสอบ ECU

การตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟ ECU

ก่อนที่จะเริ่มงานไฟฟ้าใด ๆ ตรวจสอบให้แน่ใจว่ายานพาหนะถูกปิดอย่างสมบูรณ์โดยการปิดเครื่องยนต์และจุดระเบิดเพื่อป้องกันการลัดวงจรโดยบังเอิญหรือความเสียหายที่อาจเกิดขึ้นกับ ECU ให้ตัดการเชื่อมต่อเทอร์มินัลลบ (-) ของแบตเตอรี่ของยานพาหนะถัดไปค้นหาชุดควบคุมเครื่องยนต์ (ECU) ซึ่งมักจะอยู่ในตำแหน่งในอ่าวเครื่องยนต์ใต้แผงควบคุมหรือใกล้ช่องเก็บของขึ้นอยู่กับรุ่นยานพาหนะหากไม่แน่ใจให้ดูคู่มือบริการของยานพาหนะเพื่อดูรายละเอียดตำแหน่งที่แม่นยำ

ในการเริ่มต้นให้ตั้งค่ามัลติมิเตอร์โดยการหมุนหน้าปัดเป็น โหมดแรงดันไฟฟ้า DC-หากมัลติมิเตอร์มีการตั้งค่าช่วงด้วยตนเองให้เลือก 20V เพื่อวัดแรงดันไฟฟ้ายานยนต์ทั่วไปอย่างปลอดภัยถัดไปเชื่อมต่อแบตเตอรี่อีกครั้งโดยการติดตั้งใหม่ เทอร์มินัลลบ (-) เพื่อกู้คืนพลังงานไปยังระบบเมื่อเชื่อมต่อแบตเตอรี่ให้ดำเนินการต่อด้วยการเชื่อมต่อของมัลติมิเตอร์เชื่อมต่อ ตะกั่วดำ (ลบ) ไปยังจุดต่อสายดินที่ดีเช่นแชสซียานพาหนะหรือเทอร์มินัลเชิงลบของแบตเตอรี่จากนั้นเชื่อมต่อไฟล์ ตะกั่วสีแดง (บวก) ไปยังเทอร์มินัลอินพุตพลังงานของ ECU โดยอ้างถึงแผนภาพการเดินสายเพื่อให้แน่ใจว่าใช้พินที่ถูกต้องหลังจากรักษาความปลอดภัยการเชื่อมต่อให้หมุนการจุดระเบิดไปยังตำแหน่ง ON โดยไม่ต้องเริ่มเครื่องยนต์สิ่งนี้จะช่วยให้พลังงานไหลไปยัง ECU และเปิดใช้งานการวัดแรงดันไฟฟ้าในที่สุดตรวจสอบจอแสดงผลมัลติมิเตอร์และจดบันทึกการอ่านแรงดันไฟฟ้าที่วัดได้

การอ่านแรงดันไฟฟ้าควรตรงกับระดับพลังงานที่คาดหวังของ ECU ซึ่งโดยทั่วไป +12V สำหรับแหล่งจ่ายไฟหลัก +5V สำหรับพลังงานเซ็นเซอร์และ +3.3V สำหรับวงจรแรงดันไฟฟ้าต่ำหากแรงดันไฟฟ้าที่วัดได้ต่ำกว่าที่คาดไว้หรือหายไปโดยสิ้นเชิงสิ่งนี้อาจบ่งบอกถึงปัญหาที่อาจเกิดขึ้นกับการเดินสายฟิวส์หรือแหล่งจ่ายไฟของ ECUการตรวจสอบเพิ่มเติมอาจจำเป็นในการวินิจฉัยและแก้ไขปัญหา

การทดสอบอินพุตและเอาต์พุตเซ็นเซอร์

ก่อนการทดสอบสิ่งสำคัญคือการระบุเซ็นเซอร์ในประสิทธิภาพของเครื่องยนต์หนึ่งในสิ่งที่สำคัญที่สุดคือ เซ็นเซอร์ออกซิเจน (O₂)ซึ่งตรวจสอบระดับออกซิเจนในก๊าซไอเสียและช่วยปรับส่วนผสมของเชื้อเพลิงอากาศเพื่อการเผาไหม้ที่ดีที่สุดที่ เซ็นเซอร์ตำแหน่งเค้น (TPS) ตรวจจับตำแหน่งของวาล์วคันเร่งโดยพิจารณาว่าอากาศกำลังเข้าสู่เครื่องยนต์มากแค่ไหนในทำนองเดียวกัน เซ็นเซอร์การไหลเวียนของอากาศมวล (MAF) วัดปริมาณของอากาศที่ไหลเข้าสู่เครื่องยนต์ทำให้ระบบสามารถควบคุมการฉีดเชื้อเพลิงได้ตามลำดับนอกจากนี้ต่างๆ เซ็นเซอร์อุณหภูมิเช่นเซ็นเซอร์อุณหภูมิน้ำหล่อเย็นและเซ็นเซอร์อุณหภูมิอากาศเข้ามาช่วยปรับเวลาเครื่องยนต์และส่วนผสมของเชื้อเพลิงตามการอ่านอุณหภูมิ

ในการทดสอบเซ็นเซอร์เหล่านี้เริ่มต้นด้วยการตั้งค่ามัลติมิเตอร์เป็นโหมดที่เหมาะสมตามประเภทของเซ็นเซอร์ที่ถูกทดสอบสำหรับเซ็นเซอร์ที่ส่งสัญญาณสัญญาณแรงดันไฟฟ้าเช่นเซ็นเซอร์ออกซิเจน (O₂) และเซ็นเซอร์ตำแหน่งเค้น (TPS) ตั้งค่ามัลติมิเตอร์เป็นโหมดแรงดันไฟฟ้า DCสำหรับเซ็นเซอร์ที่วัดความต้านทานเช่นเซ็นเซอร์อุณหภูมิสลับโหมดมัลติมิเตอร์เป็นโหมดความต้านทาน (โอห์ม)ถัดไปค้นหาเซ็นเซอร์และถอดขั้วต่อไฟฟ้าอย่างระมัดระวังเพื่อให้แน่ใจว่าการอ่านจะไม่ได้รับอิทธิพลจากส่วนประกอบอื่น ๆเมื่อตัดการเชื่อมต่อแล้วให้วางโพรบมัลติมิเตอร์บนเทอร์มินัลที่ถูกต้องของเซ็นเซอร์และบันทึกแรงดันไฟฟ้าหรือความต้านทานที่แสดงบนมัลติมิเตอร์ในที่สุดเปรียบเทียบค่าที่วัดได้กับข้อกำหนดของผู้ผลิตที่พบในคู่มือบริการของยานพาหนะหากการอ่านอยู่นอกช่วงที่แนะนำเซ็นเซอร์อาจผิดพลาดและต้องการการวินิจฉัยหรือการเปลี่ยนเพิ่มเติม

การอ่านเซ็นเซอร์ควรเปลี่ยนแปลงในการตอบสนองต่ออินพุตภายนอกซึ่งบ่งชี้ว่าพวกเขาทำงานได้อย่างถูกต้องตัวอย่างเช่นเมื่อกดคันเร่งแรงดันไฟฟ้าของเซ็นเซอร์ตำแหน่งคันเร่ง (TPS) ควรเพิ่มขึ้นสะท้อนให้เห็นถึงการเปลี่ยนแปลงของตำแหน่งเค้นหากเซ็นเซอร์ไม่ตอบสนองตามที่คาดไว้หรือให้การอ่านอย่างต่อเนื่องโดยไม่มีการเปลี่ยนแปลงอาจเป็นการทำงานผิดปกติและต้องมีการตรวจสอบหรือเปลี่ยนเพิ่มเติม

ตรวจสอบสัญญาณการสื่อสารของ ECU

เพื่อให้แน่ใจว่าชุดควบคุมเครื่องยนต์ (ECU) สามารถสื่อสารกับระบบวินิจฉัยของยานพาหนะได้อย่างถูกต้องทำตามขั้นตอนเหล่านี้อย่างระมัดระวังในการเริ่มต้นการตรวจสอบสัญญาณการสื่อสารของ ECU ก่อนอื่นให้ค้นหาไฟล์ OBD-II (การวินิจฉัยบนกระดาน) พอร์ตในยานพาหนะมักจะพบใต้แผงควบคุมใกล้กับที่นั่งคนขับเมื่อตั้งอยู่แล้วให้เสียบเครื่องสแกน OBD-II อย่างปลอดภัยเพื่อสร้างการเชื่อมต่อที่มั่นคงกับ ECUจากนั้นเปลี่ยนปุ่มจุดระเบิดไปยังตำแหน่ง ON โดยไม่ต้องสตาร์ทเครื่องยนต์ด้วยการเชื่อมต่อเครื่องสแกนให้เข้าถึงข้อมูล ECU โดยนำทางผ่านส่วนต่อประสานของเครื่องสแกนดึงการอ่านเซ็นเซอร์ตรวจสอบรหัสปัญหาการวินิจฉัยที่เก็บไว้ (DTCs) และตรวจสอบข้อมูลระบบที่เกี่ยวข้องอื่น ๆ เพื่อประเมินสถานะการสื่อสารของ ECU

ในขณะที่ตรวจสอบข้อมูล ECU ให้ตรวจสอบพารามิเตอร์หลักเพื่อให้แน่ใจว่าการสื่อสารที่เหมาะสมเริ่มต้นด้วยการตรวจสอบไฟล์ เครื่องยนต์รอบต่อนาที (การปฏิวัติต่อนาที) เพื่อยืนยันว่าค่าจะแสดงอย่างถูกต้องความผันผวนที่ไม่คาดคิดหรือการอ่านเป็นศูนย์อาจบ่งบอกถึงปัญหาการสื่อสารถัดไปตรวจสอบไฟล์ อุณหภูมิน้ำหล่อเย็น เพื่อให้แน่ใจว่าเซ็นเซอร์อุณหภูมิให้ข้อมูลที่ถูกต้องเนื่องจากการอ่านที่สูงหรือต่ำอาจส่งสัญญาณปัญหาได้ตรวจสอบ การอ่านเซ็นเซอร์ จากส่วนประกอบต่าง ๆ เช่นเซ็นเซอร์ออกซิเจนเซ็นเซอร์ตำแหน่งคันเร่งและเซ็นเซอร์การไหลเวียนของอากาศมวลเพื่อยืนยันว่าทำงานได้อย่างถูกต้องสุดท้ายตรวจสอบใด ๆ รหัสปัญหาการวินิจฉัย (DTCs) เก็บไว้ใน ECU เนื่องจากรหัสเหล่านี้สามารถช่วยระบุความผิดปกติของระบบที่อาจเกิดขึ้น

หากเครื่องสแกน OBD-II แสดงสัญญาณที่หายไปไม่ต่อเนื่องหรือไม่ถูกต้องเป็นสิ่งสำคัญในการตรวจสอบสาเหตุที่เป็นไปได้ปัญหาทั่วไปอย่างหนึ่งคือสายไฟที่ผิดพลาดทำให้เกิดความเสียหาย, ฝอยหรือสึกกร่อนสามารถขัดขวางการสื่อสารระหว่าง ECU และสแกนเนอร์ตรวจสอบชุดสายไฟอย่างระมัดระวังสำหรับสัญญาณที่มองเห็นได้ของการสึกหรอหรือความเสียหายสาเหตุที่เป็นไปได้อีกประการหนึ่งคือตัวเชื่อมต่อที่หลวมหากขั้วต่อไฟฟ้าไม่ได้ยึดอย่างแน่นหนาอาจทำให้เกิดการสูญเสียสัญญาณเป็นระยะ ๆ หรือการเชื่อมต่อที่อ่อนแอตรวจสอบให้แน่ใจว่าตัวเชื่อมต่อทั้งหมดนั่งอย่างถูกต้องและปราศจากสิ่งสกปรกหรือการกัดกร่อนเพื่อรักษาการสื่อสารที่มั่นคงกับ ECU

ขั้นตอนที่ 3: การตีความผลการทดสอบ

เมื่อคุณรวบรวมข้อมูลการทดสอบสิ่งสำคัญคือการตีความผลลัพธ์อย่างถูกต้องขั้นตอนนี้เกี่ยวข้องกับการเปรียบเทียบค่าที่วัดได้กับการอ่านปกติที่คาดหวังและระบุความผิดปกติใด ๆ ที่อาจบ่งบอกถึงปัญหา

การอ่านที่คาดหวัง (ปกติ)

เพื่อให้ระบบทำงานได้อย่างถูกต้องค่าไฟฟ้าและสัญญาณบางอย่างจะต้องอยู่ในช่วงที่ระบุของผู้ผลิตแรงดันไฟฟ้าของแหล่งจ่ายไฟควรตรงกับข้อกำหนดที่ให้ไว้ในคู่มืออุปกรณ์หากแรงดันไฟฟ้าถูกต้องแหล่งจ่ายไฟจะทำงานได้อย่างถูกต้องสัญญาณเซ็นเซอร์จะต้องอยู่ในช่วงที่คาดไว้ตัวอย่างเช่นเซ็นเซอร์อุณหภูมิควรปรับเอาท์พุทเมื่ออุณหภูมิเปลี่ยนแปลงในขณะที่เซ็นเซอร์ความดันควรตอบสนองต่อความดันของความดันอย่างเหมาะสมหากระบบอาศัยการสื่อสารแบบดิจิทัลสัญญาณควรชัดเจนปราศจากข้อผิดพลาดและไม่มีรหัสเตือนหรือความผิดปกติใด ๆ

การอ่านและปัญหาที่ผิดปกติ

หากค่าที่วัดได้เบี่ยงเบนจากช่วงที่คาดไว้สิ่งนี้อาจบ่งบอกถึงปัญหาปัญหาหนึ่งที่พบบ่อยคือความผิดปกติของแหล่งจ่ายไฟหากแรงดันไฟฟ้าสูงเกินไปหรือต่ำเกินไปอาจมีปัญหากับแหล่งพลังงานการเดินสายไฟผิดพลาดหรือส่วนประกอบที่ล้มเหลวในวงจรการขาดแรงดันไฟฟ้าที่สมบูรณ์สามารถแนะนำฟิวส์ที่เป่าลมลวดที่ตัดการเชื่อมต่อหรือโมดูลพลังงานที่ทำงานผิดปกติความล้มเหลวของเซ็นเซอร์เป็นปัญหาที่อาจเกิดขึ้นอีกอย่างหนึ่งหากเซ็นเซอร์ให้การอ่านที่ไม่ถูกต้องหรือไม่เปลี่ยนแปลงในการตอบสนองต่อการเปลี่ยนแปลงของอินพุตอาจผิดพลาดนอกจากนี้การเดินสายไฟหลวมสึกกร่อนหรือเสียหายสามารถนำไปสู่การอ่านเซ็นเซอร์ที่ไม่ถูกต้องข้อผิดพลาดในการสื่อสารอาจเกิดขึ้นได้หากสัญญาณเป็นระยะ ๆ หรือหากรหัสข้อผิดพลาดปรากฏขึ้นอาจระบุปัญหาเกี่ยวกับการเดินสายการสื่อสารตัวเชื่อมต่อหรือ ECU (ชุดควบคุมอิเล็กทรอนิกส์)การต่อสายดินหรือการรบกวนที่ไม่ดีจากส่วนประกอบอิเล็กทรอนิกส์อื่น ๆ อาจขัดขวางสัญญาณการสื่อสารเพิ่มเติมซึ่งนำไปสู่การทำงานผิดปกติของระบบ

ข้อควรระวังเมื่อทดสอบ ECU ด้วยมัลติมิเตอร์

การทดสอบชุดควบคุมเครื่องยนต์ (ECU) ด้วยมัลติมิเตอร์ต้องได้รับความสนใจอย่างพิถีพิถันในรายละเอียดเพื่อป้องกันความเสียหายต่อหน่วยและตรวจสอบให้แน่ใจว่าการอ่านที่แม่นยำเนื่องจาก ECUs มีส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียดอ่อนการทดสอบที่ไม่เหมาะสมสามารถนำไปสู่ความผิดปกติหรือแม้กระทั่งความล้มเหลวถาวรเพื่อลดความเสี่ยงและรับผลลัพธ์ที่เชื่อถือได้ปฏิบัติตามแนวทางความปลอดภัยและขั้นตอนดังต่อไปนี้:

สวมถุงมือป้องกัน

การปลดปล่อยไฟฟ้าสถิต (ESD) สามารถสร้างความเสียหายต่อส่วนประกอบภายในที่ละเอียดอ่อนของ ECU ซึ่งนำไปสู่ความผิดปกติหรือความล้มเหลวถาวรเพื่อลดความเสี่ยงนี้ให้สวมถุงมือป้องกันการป้องกันแบบคงที่เสมอเมื่อจัดการกับหน่วยถุงมือเหล่านี้ช่วยป้องกันการถ่ายโอนกระแสไฟฟ้าคงที่จากมือของคุณไปยังวงจรที่ละเอียดอ่อนการใช้สายรัดข้อมือป้องกันสแตติกที่เชื่อมต่อกับพื้นผิวที่ต่อสายดินให้ชั้นพิเศษของการป้องกันการสะสมแบบคงที่นอกเหนือจากการป้องกัน ESD ถุงมือยังป้องกันมือของคุณจากสิ่งสกปรกไขมันและสารปนเปื้อนที่อาจเกิดขึ้นซึ่งอาจรบกวนการเชื่อมต่อทางไฟฟ้าสภาพแวดล้อมยานยนต์บางแห่งทำให้ ECUs มีฝุ่นความชื้นและน้ำมันซึ่งทั้งหมดอาจส่งผลกระทบต่อการนำไฟฟ้าการรักษาหน่วยและมือของคุณให้สะอาดทำให้มั่นใจได้ว่าการอ่านที่แม่นยำยิ่งขึ้นในระหว่างการทดสอบ

ทำการตรวจสอบด้วยภาพ

ก่อนที่จะทำการทดสอบไฟฟ้าใด ๆ ให้ตรวจสอบ ECU และส่วนประกอบโดยรอบอย่างละเอียดสำหรับสัญญาณที่มองเห็นได้ของการสึกหรอหรือความเสียหายมองหาพื้นที่ที่ถูกไฟไหม้การกัดกร่อนสายไฟหรือตัวเชื่อมต่อที่หลวมเนื่องจากสิ่งเหล่านี้สามารถรบกวนการทำงานของหน่วยและนำไปสู่การอ่านที่ผิดพลาดหากตรวจพบความเสียหายทางกายภาพใด ๆ ให้ซ่อมแซมหรือแทนที่ส่วนประกอบที่จำเป็นก่อนดำเนินการทดสอบเพิ่มเติมนอกเหนือจากการตรวจสอบ ECU แล้วให้ตรวจสอบชุดสายไฟและตัวเชื่อมต่อสำหรับหมุดงอหรือการเชื่อมต่อที่ไม่ดีตัวเชื่อมต่อที่หลวมหรือเสียหายอาจส่งผลให้เกิดปัญหาที่ไม่ต่อเนื่องซึ่งอาจผิดพลาดสำหรับความล้มเหลวของ ECUการสร้างความมั่นใจว่าการเชื่อมต่อทั้งหมดมีความปลอดภัยและอยู่ในสภาพที่ดีจะช่วยให้ผลลัพธ์การวินิจฉัยที่เชื่อถือได้มากขึ้น

ตรวจสอบฟังก์ชั่นมัลติมิเตอร์

มัลติมิเตอร์ที่ทำงานผิดปกติสามารถสร้างการอ่านที่ไม่ถูกต้องซึ่งนำไปสู่การวินิจฉัยผิดพลาดของปัญหา ECUก่อนเริ่มการทดสอบใด ๆ ยืนยันว่ามัลติมิเตอร์ของคุณอยู่ในสภาพที่เหมาะสมเริ่มต้นด้วยการตรวจสอบการสอบเทียบเพื่อให้มั่นใจว่ามันถูกตั้งค่าเป็นโหมดการวัดที่ถูกต้อง (แรงดันไฟฟ้าความต้านทานหรือความต่อเนื่อง)ตรวจสอบโพรบทดสอบสำหรับการสึกหรอรอยร้าวหรือฉนวนที่หักเนื่องจากโพรบที่ผิดพลาดอาจนำไปสู่การอ่านที่ไม่ถูกต้องตรวจสอบว่าแบตเตอรี่ของมัลติมิเตอร์มีประจุเพียงพอแบตเตอรี่ที่อ่อนแอหรือหมดลงอาจส่งผลกระทบต่อความแม่นยำซึ่งอาจทำให้เกิดผลลัพธ์ที่ทำให้เข้าใจผิดทำการทดสอบด้วยตนเองอย่างรวดเร็วเช่นการวัดแหล่งแรงดันไฟฟ้าที่รู้จักสามารถช่วยให้แน่ใจว่ามัลติมิเตอร์ของคุณทำงานได้อย่างถูกต้องก่อนที่จะใช้กับ ECU

ปิดปุ่มจุดระเบิด

เพื่อความปลอดภัยและความถูกต้องให้ปิดการจุดระเบิดของยานพาหนะก่อนที่จะเชื่อมต่อมัลติมิเตอร์กับ ECU เว้นแต่ขั้นตอนการทดสอบที่เฉพาะเจาะจงจะต้องใช้เป็นอย่างอื่นการปิดการจุดระเบิดจะช่วยป้องกันอันตรายทางไฟฟ้าเช่นวงจรลัดหรือไฟกระชากที่ไม่ได้ตั้งใจซึ่งอาจทำให้ทั้ง ECU และมัลติมิเตอร์เสียหายการทดสอบการวินิจฉัยบางอย่างอาจต้องใช้กุญแจจุดระเบิดในตำแหน่งเปิดหรือรันเพื่อวัดสัญญาณแรงดันไฟฟ้าสดในกรณีเช่นนี้ให้ปฏิบัติตามแนวทางของผู้ผลิตเสมอเพื่อหลีกเลี่ยงขั้นตอนการทดสอบที่ไม่ถูกต้องการล้มเหลวในการทำเช่นนั้นอาจนำไปสู่การตีความเงื่อนไขของ ECU ที่ผิดหรือแม้กระทั่งแนะนำปัญหาใหม่

อย่าถอดปลั๊ก ECU ในขณะที่ขับเคลื่อน

การตัดการเชื่อมต่อ ECU ในขณะที่พลังงานของยานพาหนะอาจส่งผลให้เกิดแรงดันไฟฟ้าแหลมหรือคลื่นไฟฟ้าซึ่งอาจทำให้เกิดความเสียหายต่อหน่วยและระบบอิเล็กทรอนิกส์อื่น ๆเพื่อป้องกันสิ่งนี้ให้ตรวจสอบให้แน่ใจว่าการจุดระเบิดดับก่อนที่จะถอดปลั๊ก ECUเพื่อความปลอดภัยที่เพิ่มขึ้นให้ปลดแบตเตอรี่ของยานพาหนะหากจำเป็นต้องถอด ECU ออกเพื่อทดสอบหรือเปลี่ยนการหยุดชะงักของพลังงานในขณะที่ ECU นั้นสามารถดำเนินการได้ยังสามารถสร้างข้อมูลที่เก็บไว้ซึ่งนำไปสู่ปัญหาการเขียนโปรแกรมซ้ำที่อาจเกิดขึ้นECU บางตัวยังคงการตั้งค่าหน่วยความจำแบบปรับตัวซึ่งอาจรีเซ็ตหรือเสียหายหากพลังงานหายไปทันทีการใช้ความระมัดระวังที่เหมาะสมช่วยรักษาฟังก์ชั่น ECU และป้องกันภาวะแทรกซ้อนที่ไม่จำเป็น

ใช้การตั้งค่ามัลติมิเตอร์ที่ถูกต้อง

การใช้แรงดันไฟฟ้าที่ไม่ถูกต้องหรือการตั้งค่าความต้านทานบนมัลติมิเตอร์สามารถนำไปสู่ผลการทดสอบที่ทำให้เข้าใจผิดหรือแม้กระทั่งความเสียหายต่อ ECUตรวจสอบเสมอว่ามัลติมิเตอร์ของคุณถูกตั้งค่าเป็นช่วงที่เหมาะสมก่อนทำการวัดการเลือกการตั้งค่าที่ไม่ถูกต้องเช่นการวัดความต้านทานแทนแรงดันไฟฟ้าสามารถให้ข้อมูลที่ไม่ถูกต้องและส่วนประกอบสั้น ๆเมื่อตรวจสอบขั้ว ECU ให้ใช้การดูแลเพื่อหลีกเลี่ยงกางเกงขาสั้นโดยไม่ตั้งใจการสัมผัสพินที่อยู่ติดกันพร้อมกันสามารถสร้างเส้นทางไฟฟ้าที่ไม่ได้ตั้งใจซึ่งอาจนำไปสู่ข้อผิดพลาดที่ไม่คาดคิดหรือความผิดพลาดของระบบจัดการกับโพรบทดสอบเสมอและตรวจสอบให้แน่ใจว่ามีการติดต่อที่มั่นคงและแยกได้กับเทอร์มินัลที่ถูกต้อง

ทำตามขั้นตอนการทดสอบเฉพาะผู้ผลิต

ผู้ผลิตรถยนต์แต่ละรายออกแบบ ECUs ด้วยขั้นตอนการวินิจฉัยเฉพาะซึ่งจะต้องปฏิบัติตามเพื่อให้แน่ใจว่าการทดสอบที่แม่นยำอ้างถึงคู่มือการบริการหรือเอกสารอย่างเป็นทางการเสมอก่อนทำการทดสอบ ECU ใด ๆการใช้วิธีการทดสอบทั่วไปโดยไม่ต้องให้คำปรึกษาแนวทางของผู้ผลิตสามารถนำไปสู่การวินิจฉัยผิดพลาดการเปลี่ยนชิ้นส่วนที่ไม่จำเป็นหรือแม้แต่ความเสียหายต่อ ECUผู้ผลิตมักจะระบุค่าแรงดันไฟฟ้าช่วงความต้านทานและเงื่อนไขการทดสอบสำหรับการแก้ไขปัญหาที่แม่นยำECU บางตัวยังต้องการเครื่องมือพิเศษหรือซอฟต์แวร์เพื่อทำการวินิจฉัยบางอย่างตามขั้นตอนที่ถูกต้องไม่เพียง แต่ช่วยในการได้รับผลลัพธ์ที่แม่นยำ แต่ยังทำให้มั่นใจได้ว่า ECU ยังคงอยู่ในสภาพการทำงานที่ดีที่สุดตลอดกระบวนการทดสอบ

บทสรุป

ECU มีบทบาทสำคัญในการทำให้รถของคุณทำงานได้อย่างราบรื่นและมีประสิทธิภาพมันควบคุมฟังก์ชั่นเครื่องยนต์ที่สำคัญเช่นเวลาวาล์วผสมเชื้อเพลิงอากาศและเวลาติดไฟช่วยให้รถของคุณทำงานได้ดีขึ้นและใช้เชื้อเพลิงน้อยลงด้วยการรู้สัญญาณของปัญหา ECU เช่นประสิทธิภาพของเครื่องยนต์ที่ไม่ดีการเปิดไฟเครื่องยนต์เปิดใช้งานหรือมลพิษที่เพิ่มขึ้นคุณสามารถพบและแก้ไขปัญหาได้อย่างรวดเร็วก่อนที่จะทำให้เกิดปัญหาใหญ่ขึ้นด้วยมัลติมิเตอร์และขั้นตอนที่ให้ไว้ในคู่มือนี้คุณสามารถตรวจสอบได้อย่างง่ายดายว่า ECU ของพวกเขาทำงานอย่างถูกต้องประหยัดเวลาเงินและหลีกเลี่ยงปัญหาเครื่องยนต์ที่ใหญ่กว่า
