ทุกอย่างเกี่ยวกับ LCD 16x2

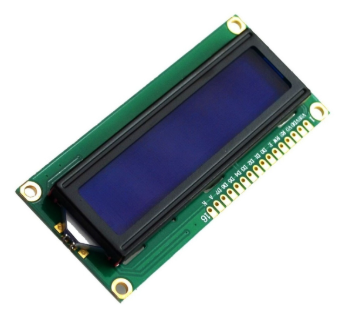

จอแสดงผลคริสตัลของเหลว 16x2 (LCD) เป็นส่วนประกอบที่หลากหลายและหลากหลายในอิเล็กทรอนิกส์ที่ทันสมัยซึ่งนำเสนอโซลูชันขนาดกะทัดรัด แต่มีประสิทธิภาพสำหรับการแสดงข้อมูลที่เป็นข้อความและตัวเลขโครงสร้างของคอลัมน์ 16 คอลัมน์และ 2 แถวรองรับได้มากถึง 32 อักขระทำให้เป็นตัวเลือกยอดนิยมในระบบฝังตัวโครงการ DIY และอุปกรณ์ดิจิตอลต่างๆบทความนี้ขุดลงในเทคโนโลยีลักษณะและการใช้งานจริงของโมดูล LCD 16x2 ซึ่งเป็นคู่มือที่ครอบคลุมสำหรับคุณที่กำลังมองหาที่จะรวมการแสดงนี้เข้ากับโครงการของคุณ

แคตตาล็อก

ภาพรวมของเทคโนโลยี LCD 16x2

LCD 16x2 เป็นสื่อที่ดีสำหรับการนำเสนอข้อมูลครอบคลุมโครงสร้างของ 16 คอลัมน์และ 2 แถวการออกแบบนี้สามารถรองรับได้มากถึง 32 ตัวอักษรโดยแต่ละตัวละครที่เกิดขึ้นจากเมทริกซ์ดอท 5x8 พิกเซลนำไปสู่ ​​1280 พิกเซลรูทในฟังก์ชั่นของไฟ LED หลายเซ็กเมนต์มันพบช่องในช่วงกว้างของอุปกรณ์ความพยายาม DIY และแอปพลิเคชันอิเล็กทรอนิกส์เสน่ห์ของมันเกิดขึ้นจากความสามารถในการจ่ายความสะดวกในการเขียนโปรแกรมและการดำเนินงานที่ตรงไปตรงมาตัวแปรภายในซีรีส์นี้เช่น 8x2 และ 10x2, 8x1 และ 16x1 ให้ความยืดหยุ่นเพื่อให้เหมาะกับความต้องการการออกแบบโดยเฉพาะควบคู่ไปกับรุ่น 16x2 หลัก

การทำงานของบานพับ LCD 16x2 ในการโต้ตอบที่ซับซ้อนระหว่างส่วนประกอบฮาร์ดแวร์และคำสั่งซอฟต์แวร์เพื่อส่งข้อมูลภาพที่แม่นยำคุณสามารถเข้าใจได้ว่าการรวมตัวควบคุมออนบอร์ดเช่น Hitachi HD44780 ช่วยลดความซับซ้อนของงานที่ซับซ้อนนี้ช่วยอำนวยความสะดวกในการจัดการข้อมูลและรักษาความแม่นยำของการแสดงผลการใช้วิธีปฏิบัติในการเข้ารหัสที่พิถีพิถันสามารถเพิ่มอายุการใช้งานและประสิทธิภาพของอุปกรณ์แสดงให้เห็นว่าทักษะและความรู้สามารถเพิ่มการใช้ทรัพยากรได้อย่างไร

ข้อกำหนดทางเทคนิค

ข้อมูลจำเพาะ	รายละเอียด
แรงดันไฟฟ้า	4.7V ถึง 5.3V
แสดงขนาดของฝาปิด	72 x 25 มม.
การดำเนินงานในปัจจุบัน	1ma (ไม่มีแสงไฟ)
ขนาด PCB	80L x 36W x 10h mm
ผู้ควบคุม	HD47780
สีแบ็คไลท์ LED	สีเขียวหรือน้ำเงิน
จำนวนคอลัมน์	16
จำนวนแถว	2
จำนวนพิน	16
อักขระทั้งหมด	32
โหมดการทำงาน	4 บิตและ 8 บิต
ขนาดกล่องพิกเซล	5 × 8 พิกเซลต่ออักขระ
ขนาดตัวอักษรอักขระ	0.125W x 0.200H (มม.)

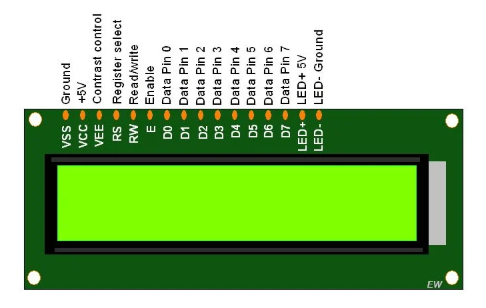

การกำหนดค่าพิน

หมายเลขพิน	ชื่อพิน	คำอธิบาย
PIN 1	พื้น	เชื่อมต่อกับเทอร์มินัลภาคพื้นดิน
พิน 2	+5 โวลต์	จัดหาแหล่งจ่ายไฟ +5V ไปยัง LCD
พิน 3	เครื่อง	เลือกความคมชัดของ LCD
พิน 4	ลงทะเบียนเลือก	เชื่อมต่อกับพินข้อมูลของ MCUโหมดข้อมูล = 0, คำสั่ง โหมด = 1.
พิน 5	อ่านและเขียน	ใช้ในการอ่านหรือเขียนข้อมูล
พิน 6	เปิดใช้งาน	เปิดใช้งานพินต้องสูงเพื่อทำการอ่าน/เขียน ขั้นตอน.จัดขึ้นสูงอย่างต่อเนื่อง
พิน 7	พินข้อมูล	หมุดข้อมูล (0-7) เชื่อมต่อกับไมโครคอนโทรลเลอร์สำหรับ การส่งข้อมูลรองรับโหมด 4 บิต
พิน 8	พินข้อมูล 1	พินการส่งข้อมูล
พิน 9	พินข้อมูล 2	พินการส่งข้อมูล
พิน 10	พินข้อมูล 3	พินการส่งข้อมูล
พิน 11	พินข้อมูล 4	พินการส่งข้อมูล
PIN 12	พินข้อมูล 5	พินการส่งข้อมูล
PIN 13	พินข้อมูล 6	พินการส่งข้อมูล
PIN 14	พินข้อมูล 7	พินการส่งข้อมูล
พิน 15	LED เป็นบวก	+เทอร์มินัลของไฟแบ็คไลท์ LED;เชื่อมต่อกับ +5V ถึง เปิดใช้งานแบ็คไลท์ LED
PIN 16	LED ลบ	-ve เทอร์มินัลของไฟแบ็คไลท์ LED;เชื่อมต่อกับ GND ถึง เปิดใช้งานแบ็คไลท์ LED

คำสั่งสำหรับโมดูล LCD 16x2

รหัสหกเหลี่ยม	คำอธิบาย
1	ลบข้อมูลที่แสดงบนหน้าจอของ LCD
2	ย้ายกลับบ้าน
4	ปรับเปลี่ยนตำแหน่งเคอร์เซอร์ไปทางด้านซ้าย
6	เปลี่ยนตำแหน่งเคอร์เซอร์เป็นด้านขวา
5	เลื่อนหน้าจอไปทางขวา
7	เลื่อนหน้าจอไปทางซ้าย
8	ปิดจอแสดงผลเคอร์เซอร์ก็จะถูกเปิด ปิด.
0a	เปิดเคอร์เซอร์และปิดการแสดงผล
0C	ปิดเคอร์เซอร์และเปิดหน้าจอ
0e	เปิดจอแสดงผลและกระพริบเคอร์เซอร์
0f	เปิดจอแสดงผลและกระพริบเคอร์เซอร์
10	เปลี่ยนตำแหน่งเคอร์เซอร์ไปทางซ้าย
14	เปลี่ยนตำแหน่งเคอร์เซอร์ไปทางขวา
18	เปลี่ยนตำแหน่งที่แสดงเป็นด้านซ้าย
1C	เปลี่ยนตำแหน่งการแสดงผลทางด้านขวา
80	เปลี่ยนเคอร์เซอร์เป็นบรรทัดหลัก
C0	ย้ายเคอร์เซอร์ไปยังจุดเริ่มต้นของบรรทัดถัดไป
38	กำหนดค่า LCD สำหรับ 2 บรรทัดและเมทริกซ์ 5 × 7

แนวคิดพื้นฐานของเทคโนโลยี LCD

ฟังก์ชั่นระบบ LCD โดยการนำแสงผ่านเลเยอร์ที่จัดเรียงอย่างเป็นระบบซึ่งโมเลกุลจะอยู่ในแนวเดียวกันที่มุมฉากซึ่งกันและกันทำให้ผ่านแสงโพลาไรซ์โมเลกุลที่จัดระเบียบอย่างพิถีพิถันเหล่านี้มีบทบาทสำคัญในการจัดการข้อมูลเกี่ยวกับพิกเซลแต่ละตัวโดยการควบคุมการดูดซับแสงซึ่งเป็นภาพที่มองเห็นได้การวางแนวของโมเลกุลเหล่านี้จะเปลี่ยนไปเพื่อตอบสนองต่อมุมที่เบาช่วยอำนวยความสะดวกในการแสดงผลภาพที่แตกต่างกันสำหรับคุณวิธีนี้ทำให้มั่นใจได้ว่าข้อมูลจะถูกเก็บไว้บนหน้าจอจนกว่าจะมีการเปลี่ยนแปลง

เมื่อเวลาผ่านไปการใช้งานจริงได้แสดงให้เห็นว่า LCDs ด้วยคุณลักษณะการประหยัดพลังงานและขนาดกะทัดรัดได้เปลี่ยนหน้าจอ CRT อย่างต่อเนื่องในอุปกรณ์ต่างๆเช่นเครื่องเล่นซีดี/ดีวีดีนาฬิกาและคอมพิวเตอร์การเปลี่ยนแปลงนี้สะท้อนให้เห็นถึงการเคลื่อนไหวที่ใหญ่ขึ้นไปสู่การออกแบบอิเล็กทรอนิกส์ที่เป็นมิตรกับสิ่งแวดล้อมมากขึ้นตรงกันข้ามกับเทคโนโลยี LED ซึ่งผลิตแสง LCDs ประหยัดพลังงานโดยการปิดกั้นแสงความแตกต่างในการดำเนินงานนี้เน้นความสามารถของ LCD ในการลดการใช้พลังงาน - การพิจารณาแบบไดนามิกในความก้าวหน้าทางเทคโนโลยีในปัจจุบัน

แอพพลิเคชั่นอุตสาหกรรมในปัจจุบันเผยให้เห็นถึงความสมดุลระหว่างประสิทธิภาพและประสิทธิภาพเนื่องจาก LCD ยังคงผลิตภาพที่คมชัดวิธีการที่แน่นอนในการจัดการแสงโพลาไรซ์ให้ความเข้าใจที่ลึกซึ้งยิ่งขึ้นของการทำงานร่วมกันกับการประหยัดพลังงาน

LCD Registers

เทคโนโลยี LCD รวมการลงทะเบียนหลักสองรายการ: การลงทะเบียนคำสั่งและการลงทะเบียนข้อมูลRS PIN ทำหน้าที่เป็นกลไกการควบคุมที่เด็ดขาดการกำหนดโหมดการทำงานโดยการจัดกิจกรรมไปยังการลงทะเบียนคำสั่งเมื่อตั้งค่าเป็น '0' และไปยังการลงทะเบียนข้อมูลเมื่อตั้งค่าเป็น '1. '

ลงทะเบียนคำสั่ง

คำสั่งลงทะเบียนอย่างสง่างามจัดการฟังก์ชัน LCD โดยที่อยู่อาศัยและดำเนินการคำสั่งควบคุมที่หลากหลายคำสั่งเหล่านี้ควบคุมการดำเนินงานเช่นการเริ่มต้นการแสดงผลการล้างเนื้อหาเก่าการวางตำแหน่งเคอร์เซอร์และการตั้งค่าการกำหนดค่าการแสดงผลโดยรวมการใช้ประโยชน์จากการลงทะเบียนนี้จะช่วยให้การเปลี่ยนผ่านที่ราบรื่นระหว่างสถานะการปฏิบัติงานที่แตกต่างกันช่วยเพิ่มประสบการณ์การโต้ตอบการชื่นชมอย่างลึกซึ้งของลำดับคำสั่งและการกำหนดเวลาความสอดคล้องในการปฏิบัติงานซึ่งมีส่วนทำให้อินเตอร์เฟสของเหลว

การลงทะเบียนข้อมูล

ในทางตรงกันข้ามการลงทะเบียนข้อมูลเป็นที่ที่อักขระและสัญลักษณ์กราฟิกที่มีไว้สำหรับการแสดงผลค้นหาบ้านชั่วคราวของพวกเขาการเปิดใช้งานเกิดขึ้นเมื่อ PIN RS ถูกเลื่อนไปยังตำแหน่ง '1' ทำให้สามารถส่งข้อมูลไปยังจอแสดงผลได้โดยตรงกระบวนการนี้สานต่อการลงทะเบียนคำสั่งและข้อมูลเพื่อให้มั่นใจว่าข้อมูลข้อความและกราฟิกจะถูกนำเสนออย่างแม่นยำบนหน้าจอ LCDการเพิ่มประสิทธิภาพการป้อนข้อมูลข้อมูลอย่างระมัดระวังมีส่วนช่วยในการบรรลุอัตราการรีเฟรชอย่างรวดเร็วดังนั้นจึงทำให้การแสดงผลทั้งการตอบสนองและชัดเจน

เชื่อมต่อ LCD 16 × 2 กับ Arduino

การเชื่อมโยงแอลซีดี 16 × 2 กับ Arduino เป็นวิธีที่น่าสนใจในการแสดงเอาต์พุตข้อความด้วยการใช้ห้องสมุดคริสตัลเหลวทำให้การแสดงผลที่เข้ากันได้ของฮิตาชิ HD44780 ได้รับการควบคุมอย่างราบรื่นโดย Arduinoการเชื่อมโยงนี้ช่วยให้แอลซีดีแสดงข้อความเช่น "Hello World!"และติดตามเวลาตามลำดับเวลาในไม่กี่วินาทีโดยมีการอัปเดตที่เกิดจากการรีเซ็ต Arduino แต่ละครั้ง

ทำงานบนอินเทอร์เฟซแบบขนาน

LCD 16 × 2 ทำงานบนอินเทอร์เฟซแบบขนานที่ต้องมีการซิงโครไนซ์ของหมุดหลายตัวพินที่น่าทึ่งรวมถึงการลงทะเบียนเลือก (RS), อ่าน/เขียน (RW) และเปิดใช้งานพร้อมกับสายข้อมูล D0-D7การจัดการความคมชัดโดยใช้โพเทนชิออมิเตอร์และการเปิดไฟแบ็คไลท์ LED นั้นมีส่วนร่วมอย่างเท่าเทียมกันไลบรารี Arduino ทำให้กระบวนการเขียนโปรแกรมง่ายขึ้นโดยการแปลงการดำเนินการ PIN ที่ซับซ้อนเป็นคำสั่งและงานข้อมูลที่จัดการได้

การเปรียบเทียบโหมดการทำงาน 4 บิตและ 8 บิต

สำหรับอินเทอร์เฟซ LCD-Arduino การตัดสินใจระหว่างโหมด 4 บิตและ 8 บิตมีเส้นทางที่แตกต่างกันโหมด 4 บิตโดยใช้หมุด I/O เจ็ดตัวมักจะถูกเลือกเพื่อประสิทธิภาพที่คล่องตัวและความต้องการฮาร์ดแวร์ที่ลดลงในทางกลับกันโหมด 8 บิตใช้ 11 พิน แต่อำนวยความสะดวกในการถ่ายโอนข้อมูลได้เร็วขึ้นช่วยในการทำความเข้าใจการประมวลผลข้อมูลในการตั้งค่าที่ใช้งานได้จริงการเลือกมักจะขึ้นอยู่กับความพร้อมใช้งานของ PIN บน Arduino และความซับซ้อนของโครงการ

การใช้โหมด 4 บิตในทางปฏิบัติ

เราสำรวจการตั้งค่าโหมด 4 บิตสำหรับการใช้ทรัพยากรอย่างมีประสิทธิภาพซึ่งเกี่ยวข้องกับส่วนประกอบพื้นฐาน: Arduino, Breadboard, LCD ขนาด 16 × 2, สายเชื่อมต่อ, หมุดส่วนหัว, ตัวต้านทาน 220-OHM และเครื่องวัดความยาว 10Kบทบาทของโพเทนชิออมิเตอร์ในการปรับความคมชัดของหน้าจอพิสูจน์ให้เห็นว่ามีค่าและเพิ่มการมองเห็นในสภาพแสงที่แตกต่างกันการปรับใช้การกำหนดค่านี้ในสภาพแวดล้อมโครงการที่หลากหลายให้ข้อมูลเชิงลึกเกี่ยวกับความเก่งกาจและประสิทธิผล

•เริ่มต้นด้วยการวางตำแหน่งจอแอลซีดีบนเขียงหั่นขนมและเชื่อมโยงกับหมุด Arduino ที่สอดคล้องกันเพื่อให้มั่นใจว่าการจัดวาง RS, RW และเปิดใช้งานพินที่ถูกต้องรวมตัวต้านทาน 220 โอห์มเพื่อควบคุมกระแสไฟแบ็คไลท์เพื่อปกป้องจอแสดงผลโพเทนชิออมิเตอร์ติดกับพิน V0 เพื่อปรับเปลี่ยนความคมชัดซึ่งช่วยเพิ่มความชัดเจนในการรับชมอย่างมีนัยสำคัญ

•ในการใช้ไลบรารีคริสตัลเหลวอย่างมีประสิทธิภาพเริ่มต้นวัตถุที่แสดงด้วยการจัดเรียงพินที่ระบุใน Arduino IDEสิ่งนี้แสดงให้เห็นถึงการใช้งานจริงของไลบรารีซอฟต์แวร์เพื่อปรับปรุงการควบคุมฮาร์ดแวร์จากการทดลองอย่างต่อเนื่องนักพัฒนาจะได้รับข้อเสนอแนะทันทีปรับแต่งทักษะการเข้ารหัสและเทคนิคการแก้ไขปัญหาทางอิเล็กทรอนิกส์

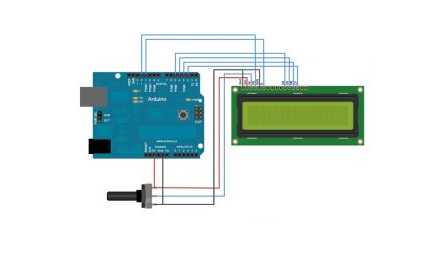

แผนผังสายไฟสำหรับแอลซีดี

ก่อนที่คุณจะเริ่มต้นการรวม LCD เข้ากับบอร์ด Arduino เริ่มต้นด้วยการบัดกรีส่วนหัวพินกับ PIN 14 หรือ PIN 16 ของ LCDสำหรับประสิทธิภาพที่พึงประสงค์ยึดตามคู่มือการเดินสายรายละเอียดดังต่อไปนี้:

•เชื่อมต่อ RS PIN กับ Digital Pin 12 บน Arduino;สิ่งนี้เริ่มต้นกระบวนการคำสั่ง

• PIN เปิดใช้งานควรเชื่อมโยงไปยัง PIN ดิจิตอล 11 เพื่อเริ่มต้นการกระทำทำหน้าที่เป็นสัญญาณเลือกการลงทะเบียน

•สร้างการเชื่อมต่อสำหรับหมุดข้อมูลดังนี้:

• D4 ถึง Digital Pin 5

• D5 ถึง Digital Pin 4

• D6 ถึง Digital Pin 3

• D7 ถึง Digital Pin 2

ประสิทธิภาพของการเชื่อมต่อเหล่านี้มีความโดดเด่นสำหรับการส่งข้อมูลที่ราบรื่น

•เชื่อมต่อการอ่าน/เขียน PIN โดยตรงไปยัง GND;ความเรียบง่ายของโหมดเอาต์พุตมักจะทำให้พวกเขาเป็นที่ต้องการมากขึ้น

•แนบ VSS เข้ากับ GND เพื่อส่งเสริมการทำงานที่มั่นคง

•เชื่อมต่อ VCC กับพิน 5V ส่งพลังงานไปยัง LCD

•วางตัวต้านทาน 220-OHM ระหว่าง LED+ และ 5V เพื่อรักษาระดับความสว่างที่เหมาะสมปกป้องแบ็คไลท์จากกระแสเกิน

•กราวด์แคโทด LED โดยแนบกับ GND ดังนั้นจึงทำการเชื่อมต่อวงจรของ LED ให้เสร็จสิ้น

•ในการปรับความคมชัดให้แนบที่ปัดน้ำฝนของโพเทนชิออมิเตอร์ 10K เข้ากับ LCD PIN 3 ซึ่งช่วยเพิ่มความชัดเจนของการแสดงผล

LCD เช่นรุ่น 16 × 2 ที่ใช้กันอย่างแพร่หลายแทรกซึมอุปกรณ์อิเล็กทรอนิกส์ต่าง ๆ รวมถึงเครื่องคิดเลขและการแสดงโทรศัพท์การใช้ประโยชน์อย่างกว้างขวางของพวกเขาเกิดขึ้นจากความสามารถพิเศษของพวกเขาในการให้สถานะโดยละเอียดและการอัปเดตพารามิเตอร์ซึ่งเป็นคุณสมบัติที่โดดเด่นในระบบอิเล็กทรอนิกส์ขั้นสูง

สำรวจความหลากหลายของแอลซีดี

•ตัวละคร LCDS: ประหยัดและมีประสิทธิภาพสำหรับการแสดงข้อความตัวอย่างรวมถึงรุ่น 16x2

•กราฟิกแอลซีดี: อนุญาตให้จัดการระดับพิกเซลนำเสนอละติจูดสำหรับภาพและรูปทรงเรขาคณิตที่ซับซ้อน

• TFT LCDS: การให้ความละเอียดสูงด้วยสีเหมาะสำหรับจอแสดงผลแบบไดนามิกที่หลากหลาย

เมื่อเลือก LCD ให้ประเมินแง่มุมต่าง ๆ เช่นการแสดงคุณภาพและการใช้พลังงานการทดลองเชิงปฏิบัติบางครั้งเป็นสิ่งจำเป็นในการทำความเข้าใจฟังก์ชั่นของแต่ละประเภท LCD อย่างเต็มที่ซึ่งสามารถเปิดเผยความเข้าใจที่สำคัญเกี่ยวกับการใช้งานจริงของพวกเขา
