วิวัฒนาการของสถาปัตยกรรมการสลับอีเธอร์เน็ตและการเปลี่ยนไปใช้ระบบคานแบบกระจาย

ในคู่มือนี้เราจะพิจารณาวิวัฒนาการของการออกแบบสวิตช์เครือข่ายอย่างใกล้ชิดเปรียบเทียบสถาปัตยกรรมรุ่นเก่าเช่นบัสที่ใช้ร่วมกันและหน่วยความจำที่ใช้ร่วมกันกับวิธีคานที่เร็วขึ้นและปรับขนาดได้มากขึ้นไม่ว่าคุณจะเป็นมืออาชีพด้านเครือข่ายหรือเพียงแค่สนใจเทคโนโลยีการทำความเข้าใจกับระบบเหล่านี้จะช่วยให้คุณเข้าใจได้ว่าเครือข่ายของวันนี้จัดการกับการโหลดข้อมูลที่เพิ่มขึ้นอย่างไร

แคตตาล็อก

วิวัฒนาการของสถาปัตยกรรมการสลับอีเธอร์เน็ต

สถาปัตยกรรม	เวทีวิวัฒนาการ	คุณสมบัติที่สำคัญ	ข้อ จำกัด หลัก
การสลับประเภทบัส	ระยะแรก	รถบัสที่ใช้ร่วมกันสำหรับพอร์ตทั้งหมด	คอขวดประสิทธิภาพเนื่องจากการโต้แย้งรถบัส
Crossbar + หน่วยความจำที่ใช้ร่วมกัน	ขั้นตอนกลาง (หลังปี 2000)	ไฮบริด: ลิงก์แบบจุดต่อจุด + หน่วยความจำที่ใช้ร่วมกัน	หน่วยความจำที่ใช้ร่วมกันสามารถ จำกัด ประสิทธิภาพ
คาน	เวทีสมัยใหม่	ลิงก์แบบจุดต่อจุดและงาน CPU แบบกระจาย	ซับซ้อนและมีค่าใช้จ่ายสูงในการดำเนินการ

สถาปัตยกรรมการสลับแบบบัส

สวิตช์อีเธอร์เน็ตที่เก่าแก่ที่สุดนั้นขึ้นอยู่กับสถาปัตยกรรมการสลับแบบบัสประเภทซึ่งการรับส่งข้อมูลที่เข้ามาและขาออกทั้งหมดใช้บัสการสื่อสารภายในทั่วไปการออกแบบที่เรียบง่ายนี้อนุญาตให้พอร์ตหลายพอร์ตเชื่อมต่อกับเส้นทางภายในเดียวกัน แต่มัน จำกัด ประสิทธิภาพโดยรวมของสวิตช์โดยเนื้อแท้เมื่ออุปกรณ์ที่เชื่อมต่อและสร้างปริมาณการใช้งานและความขัดแย้งภายในเพิ่มขึ้นนำไปสู่การลดลงของประสิทธิภาพลักษณะที่ใช้ร่วมกันของรถบัสหมายความว่าแบนด์วิดธ์ไม่ได้ทุ่มเทให้กับแต่ละพอร์ตส่งผลให้เกิดความล่าช้าและการชนของแพ็คเก็ตเมื่อปริมาณการใช้งานเพิ่มขึ้นแม้ว่าสถาปัตยกรรมประเภทรถบัสนั้นใช้งานง่ายและคุ้มค่าสำหรับเครือข่ายขนาดเล็ก แต่ก็ไม่สามารถทำได้สำหรับสภาพแวดล้อมขององค์กรขนาดใหญ่การไร้ความสามารถในการจัดการกับการจราจรสูงและการขาดความสามารถในการปรับขนาดได้นำไปสู่การลดลงของพวกเขาเพื่อตอบสนองความต้องการที่เพิ่มขึ้นสำหรับการส่งข้อมูลที่เร็วขึ้นและเชื่อถือได้มากขึ้นสวิตช์อีเธอร์เน็ตจะต้องพัฒนาเกินกว่าโครงสร้างพื้นฐานที่ใช้ร่วมกันนี้เพื่อการออกแบบที่ซับซ้อนยิ่งขึ้น

Crossbar + สถาปัตยกรรมหน่วยความจำที่ใช้ร่วมกัน

เพื่อจัดการกับข้อ จำกัด ของการสลับบัสบนบัสอุตสาหกรรมได้เปลี่ยนไปสู่สถาปัตยกรรมหน่วยความจำที่ใช้ร่วมกันซึ่ง RAM ความเร็วสูงที่เก็บไว้ชั่วคราวแพ็คเก็ตข้อมูลที่เข้ามาชั่วคราวก่อนที่จะส่งต่อไปยังจุดหมายปลายทางของพวกเขาสถาปัตยกรรมนี้อนุญาตให้สวิตช์สามารถจัดการสตรีมข้อมูลได้หลายแบบพร้อมกันโดยใช้เครื่องมือสวิตช์กลางที่จัดการการเชื่อมต่อระหว่างพอร์ตอินพุตและพอร์ตเอาต์พุตด้วยการใช้พูลหน่วยความจำที่ใช้ร่วมกันสวิตช์สามารถจัดสรรแบนด์วิดท์แบบไดนามิกซึ่งจำเป็นมากที่สุดเพื่อปรับปรุงประสิทธิภาพโดยรวม

อย่างไรก็ตามเมื่อสวิตช์ปรับขนาดขึ้นเพื่อจัดการพอร์ตมากขึ้นและปริมาณการใช้งานที่สูงขึ้นระบบหน่วยความจำที่ใช้ร่วมกันจึงเริ่มพบคอขวดประสิทธิภาพเอ็นจิ้นสวิตช์ส่วนกลางกลายเป็นจุดเดียวของความล้มเหลวและพยายามดิ้นรนเพื่อให้ทันกับจำนวนการเชื่อมต่อที่เพิ่มขึ้นพร้อมกันนอกจากนี้ค่าใช้จ่ายของหน่วยความจำความเร็วสูงและความซับซ้อนของการจัดการการจัดสรรหน่วยความจำในทุกพอร์ตทำให้สถาปัตยกรรมนี้ใช้งานได้ทางเศรษฐกิจน้อยลงสำหรับเครือข่ายขนาดใหญ่

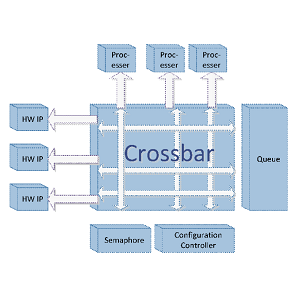

ความท้าทายนี้ก่อให้เกิดสถาปัตยกรรมหน่วยความจำ Crossbar + ที่ใช้ร่วมกันซึ่งเป็นโซลูชันไฮบริดที่รวมแง่มุมที่ดีที่สุดของทั้งการสลับครอสบาร์และหน่วยความจำที่ใช้ร่วมกันเมทริกซ์สวิตช์ครอสบาร์เปิดใช้งานการเชื่อมต่อแบบจุดต่อจุดโดยตรงระหว่างพอร์ตเพื่อให้มั่นใจว่าการส่งข้อมูลที่ไม่ปิดกั้นที่ความเร็วลวดในเวลาเดียวกันหน่วยความจำที่ใช้ร่วมกันจะใช้ในการบัฟเฟอร์แพ็คเก็ตชั่วคราวปรับปรุงความสามารถของระบบในการจัดการกับปริมาณการใช้งานในสถาปัตยกรรมไฮบริดนี้ประสิทธิภาพของบัสที่ใช้ร่วมกันภายในบอร์ดบริการมีบทบาทในประสิทธิภาพของระบบโดยรวมวิธีการนี้สมดุลการพิจารณาค่าใช้จ่ายกับความต้องการการสื่อสารความเร็วสูงและไม่ปิดกั้นทำให้เป็นตัวเลือกยอดนิยมสำหรับสวิตช์อีเธอร์เน็ตที่พัฒนาขึ้นหลังจากปี 2000

สถาปัตยกรรมคานกระจาย

เมื่อความต้องการเครือข่ายเพิ่มขึ้นอย่างทวีคูณการเข้าถึงความเร็วของ GBPs หลายร้อยตัวที่มีอินเตอร์เฟสอีเธอร์เน็ต 10 กิกะบิตหลายตัวสถาปัตยกรรมครอสบาร์แบบกระจายกลายเป็นวิธีแก้ปัญหาเพื่อเอาชนะข้อ จำกัด ของการออกแบบส่วนกลางแบบดั้งเดิมซึ่งแตกต่างจากสถาปัตยกรรมก่อนหน้านี้การออกแบบครอสบาร์แบบกระจายกระจายอำนาจขั้นตอนการสลับโดยรวมสวิตช์ครอสบาร์ภายในทั้งบอร์ดสวิตช์เครือข่ายและกระดานบริการแต่ละตัววิธีการกระจายนี้มีข้อดีหลายประการ:

การสลับภาษาท้องถิ่น: บอร์ดบริการแต่ละแห่งมีสวิตช์ครอสบาร์ของตัวเองช่วยให้แพ็คเก็ตข้อมูลสามารถเปลี่ยนได้ในเครื่องโดยไม่จำเป็นต้องผ่านเครื่องมือสวิตช์กลางสิ่งนี้จะช่วยลดเวลาแฝงและปรับปรุงประสิทธิภาพโดยเฉพาะอย่างยิ่งในสถานการณ์ที่มีการจราจรสูง

การแยกประเภทข้อมูล: สถาปัตยกรรมแตกต่างระหว่างข้อมูลบอร์ดบริการและการสลับข้อมูลบอร์ดเครือข่ายทำให้ง่ายต่อการรวมบริการที่มีมูลค่าเพิ่มเช่นไฟร์วอลล์ระบบตรวจจับการบุกรุก (IDS) โหลดบาลานซ์และการสนับสนุน IPv6 ลงในแพลตฟอร์มสวิตช์หลักโดยตรงโมดูลนี้ช่วยเพิ่มความยืดหยุ่นและการปรับแต่งของเครือข่าย

สถาปัตยกรรม CPU แบบกระจาย: เพื่อเพิ่มประสิทธิภาพต่อไปสถาปัตยกรรมครอสบาร์แบบกระจายรวมถึงการออกแบบมัลติ CPUCPU หลักบนกระดานควบคุมดูแลการดำเนินงานโดยรวมของสวิตช์ในขณะที่ซีพียูรองบนกระดานบริการจัดการงานที่มีการแปลการแบ่งแรงงานนี้ช่วยลดภาระในคณะกรรมการควบคุมกลางปรับปรุงประสิทธิภาพการส่งต่อแพ็คเก็ตและเสถียรภาพของระบบ

สถานะปัจจุบันของสถาปัตยกรรมสวิตช์

ภูมิทัศน์ของสถาปัตยกรรมสวิตช์มีการเปลี่ยนแปลงที่น่าทึ่งในช่วงหลายปีที่ผ่านมาเริ่มแรกถูกครอบงำโดยโมเดล "Bus ที่ใช้ร่วมกัน" ตรงไปตรงมามันได้พัฒนาไปสู่การตั้งค่า "Crossbar + Memory ที่ใช้ร่วมกัน" ขั้นสูงมากขึ้นและกำลังดำเนินไปสู่กรอบ "Crossbar แบบกระจายอย่างเต็มที่"การเดินทางครั้งนี้ไม่เพียงแสดงให้เห็นถึงความก้าวหน้าทางเทคโนโลยีที่เกิดขึ้นในการออกแบบเครือข่าย แต่ยังเผยให้เห็นถึงการรับรู้ที่เหมาะสมยิ่งขึ้นเกี่ยวกับความต้องการที่เพิ่มขึ้นสำหรับแบนด์วิดท์และประสิทธิภาพการดำเนินงานในระบบการสื่อสารร่วมสมัย

การเปลี่ยนจากรถบัสที่ใช้ร่วมกันเป็นคาน

สถาปัตยกรรมรถบัสที่ใช้ร่วมกันแม้ว่าจะตรงไปตรงมาและเป็นมิตรกับงบประมาณ แต่มักจะพบกับความท้าทายที่เกี่ยวข้องกับความสามารถในการปรับขนาดและประสิทธิภาพเมื่อปริมาณการรับส่งข้อมูลเครือข่ายเพิ่มขึ้นมันก็ชัดเจนขึ้นเรื่อย ๆ ว่าจำเป็นต้องมีการแก้ปัญหาที่ยืดหยุ่นมากขึ้นการถือกำเนิดของสถาปัตยกรรมคานหมายถึงจุดเปลี่ยนทำให้สามารถเชื่อมต่อได้หลายครั้งพร้อมกันในขณะที่กำจัดคอขวดที่มีการกำหนดค่าบัสที่ใช้ร่วมกันอย่างมีประสิทธิภาพการแปลงนี้มีบทบาทในการเพิ่มปริมาณงานและลดเวลาแฝงสำหรับเครือข่ายประสิทธิภาพสูง

บทบาทของหน่วยความจำที่ใช้ร่วมกันในการกำหนดค่าคาน

การรวมหน่วยความจำที่ใช้ร่วมกันเข้ากับการออกแบบครอสบาร์ได้ปรับปรุงการจัดการการไหลของข้อมูลการตั้งค่านี้ส่งเสริมการเข้าถึงข้อมูลและการกำกับดูแลที่มีประสิทธิภาพเพิ่มขีดความสามารถสวิตช์เพื่อจัดการปริมาณข้อมูลที่ใหญ่ขึ้นด้วยความคล่องตัวที่น่าทึ่งโมเดลหน่วยความจำที่ใช้ร่วมกันแสดงให้เห็นว่าเป็นประโยชน์ในการตั้งค่าที่การประมวลผลข้อมูล SWIFT มีความสำคัญเช่นศูนย์ข้อมูลและสภาพแวดล้อมการประมวลผลแบบคลาวด์ระบบที่ใช้สถาปัตยกรรมนี้ได้รับผลกระทบที่โดดเด่นในด้านประสิทธิภาพการดำเนินงานและการกระจายทรัพยากร

ความก้าวหน้าไปสู่ระบบคานแบบกระจายอย่างเต็มที่

การเปลี่ยนผ่านไปสู่ระบบครอสบาร์แบบกระจายอย่างเต็มที่นับเป็นแนวหน้าของนวัตกรรมในสถาปัตยกรรมสวิตช์การออกแบบนี้ไม่เพียง แต่เพิ่มความสามารถในการปรับขนาดได้ แต่ยังช่วยเพิ่มความทนทานต่อความผิดพลาดซึ่งนำไปสู่กรอบเครือข่ายที่ยืดหยุ่นมากขึ้นด้วยการกระจายผ้าสลับไปทั่วโหนดต่าง ๆ ระบบสามารถตอบสนองต่อความต้องการการจราจรที่ผันผวนได้วิวัฒนาการของสถาปัตยกรรมสวิตช์จากบัสที่ใช้ร่วมกันไปจนถึงระบบคานแบบกระจายอย่างสมบูรณ์สะท้อนให้เห็นถึงการปรับตัวที่สำคัญกับความซับซ้อนของเครือข่ายที่ทันสมัยวิวัฒนาการแต่ละครั้งได้นำไปสู่การปรับปรุงความเร็วประสิทธิภาพและความน่าเชื่อถือซึ่งรวบรวมการแสวงหาอย่างไม่หยุดยั้งเพื่อความเป็นเลิศในการออกแบบเครือข่ายในขณะที่อุตสาหกรรมขึ้นอยู่กับระบบการสื่อสารขั้นสูงมากขึ้นให้เข้าใจการเปลี่ยนแปลงทางสถาปัตยกรรมเหล่านี้เพื่อปลดล็อกศักยภาพอย่างเต็มที่นวัตกรรมอย่างต่อเนื่องในโดเมนนี้มีแนวโน้มที่จะกำหนดอนาคตของการสร้างเครือข่ายใหม่เพื่อให้มั่นใจว่าระบบยังคงพร้อมที่จะจัดการกับความต้องการที่เพิ่มขึ้นเรื่อย ๆ
