การสำรวจ RAM บล็อกในซีรี่ส์ Xilinx SP3: คุณสมบัติความแตกต่างและการเพิ่มประสิทธิภาพ

คู่มือนี้สำรวจบทบาทของ Block Ram ในซีรี่ส์ SP3 ของ Xilinx ด้วยความสามารถสูงถึง 1.87 Mbit และใช้งานได้หลากหลายเช่นการแคชข้อมูล FIFOS และ Bufferingมันอธิบายว่าบล็อก RAM ช่วยเพิ่มประสิทธิภาพของระบบผ่านความยืดหยุ่นและเปรียบเทียบกับ RAM แบบกระจายได้อย่างไรด้วยการทำความเข้าใจกับคุณสมบัติของคุณคุณสามารถเพิ่มประสิทธิภาพ RAM บล็อกเพื่อการออกแบบระบบที่มีประสิทธิภาพและมีประสิทธิภาพมากขึ้น

แคตตาล็อก

ภาพรวม

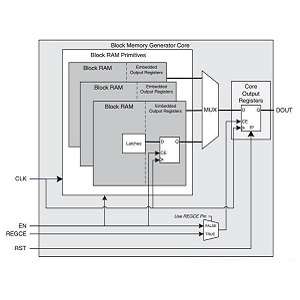

Block Ram (Bram) เป็นองค์ประกอบที่สำคัญใน FPGA ที่ทันสมัยโดยเฉพาะในซีรี่ส์ SP3 ของ XilinxSP3 FPGA ให้ RAM สองประเภท: บล็อก RAM และ RAM แบบกระจายแต่ละตัวออกแบบมาสำหรับงานการจัดการข้อมูลเฉพาะมันมี RAM บล็อกสูงถึง 1.87 mbit ซึ่งใช้สำหรับงานเช่นการแคชข้อมูลโครงสร้าง FIFO และการบัฟเฟอร์ในระบบประสิทธิภาพสูงแต่ละหน่วย RAM บล็อกมีความจุ 18 KBIT และรองรับฟังก์ชันการทำงานแบบคู่ที่แท้จริงซึ่งหมายความว่ามีรถบัสข้อมูล 36 บิตอิสระสองคันสำหรับการดำเนินการอ่านและเขียนพร้อมกันเพิ่มประสิทธิภาพสูงสุดคุณสามารถกำหนดค่าเป็น RAM พอร์ตเดี่ยวที่มีแบนด์วิดท์สูงสุด 72 บิตหรือ RAM คู่พอร์ตพร้อมแบนด์วิดท์ 36 บิตทำให้มีความยืดหยุ่นสำหรับความต้องการการเข้าถึงข้อมูลที่แตกต่างกัน

หน่วย RAM Block ยังสามารถเรียงซ้อนได้มากถึง 104 ยูนิตสามารถเชื่อมต่อได้อย่างราบรื่นเพื่อขยายความจุหน่วยความจำและรองรับงานการประมวลผลที่ซับซ้อนมากขึ้นคุณลักษณะนี้ช่วยให้สามารถสร้างระบบหน่วยความจำอเนกประสงค์ด้วยอัตราส่วนอสังหาริมทรัพย์ที่กำหนดเองและการแปลงแบนด์วิดท์ข้อมูลในทางปฏิบัติ Block RAM ช่วยเพิ่มประสิทธิภาพในแอปพลิเคชันที่ต้องการการเข้าถึงข้อมูลที่รวดเร็วเช่นการประมวลผลสัญญาณดิจิตอล (DSP)ความสามารถในการดำเนินการอ่าน/เขียนอย่างรวดเร็วช่วยปรับปรุงปริมาณงานและลดความหน่วงแฝงในขณะที่การดำเนินงานที่เท่าเทียมกันทำให้มั่นใจได้ว่าข้อมูลความน่าเชื่อถือความสามารถในการออกแบบแบบคู่และความสามารถในการเรียงซ้อนทำให้บล็อก RAM เป็นเครื่องมือที่ทรงพลังสำหรับการสร้างสถาปัตยกรรมหน่วยความจำที่มีประสิทธิภาพเนื่องจากความต้องการการประมวลผลข้อมูลความเร็วสูงเพิ่มขึ้นความเข้าใจและการใช้ประโยชน์จากศักยภาพของบล็อก RAM จึงมีความสำคัญมากขึ้นในการออกแบบระบบที่ใช้ FPGA

ความแตกต่างกับ RAM แบบกระจาย

Block RAM ต้องการการใช้ประโยชน์อย่างเต็มรูปแบบภายในอินสแตนซ์เดียวซึ่งหมายถึงหากต้องการหน่วยความจำน้อยกว่าสิ่งที่หน่วย RAM บล็อกจัดเตรียมไว้ส่วนที่ไม่ได้ใช้จะไม่สามารถใช้งานได้สำหรับวัตถุประสงค์อื่นซึ่งอาจส่งผลให้เกิดความไร้ประสิทธิภาพและทรัพยากรที่สูญเปล่าโดยเฉพาะอย่างยิ่งในระบบที่มีความต้องการหน่วยความจำแบบไดนามิกหรือผันผวนในทางตรงกันข้าม RAM แบบกระจายมีความยืดหยุ่นมากขึ้นโดยอนุญาตให้จัดสรรหน่วยความจำที่จำเป็นเท่านั้นทำให้เหมาะสำหรับแอปพลิเคชันที่มีข้อกำหนดที่เปลี่ยนแปลงเช่นการประมวลผลข้อมูลเวลาความแตกต่างทางสถาปัตยกรรมเหล่านี้มีผลต่อกลยุทธ์การออกแบบด้วย RAM แบบกระจายมักจะช่วยให้การจัดการทรัพยากรที่มีประสิทธิภาพมากขึ้นลดการใช้พลังงานและปรับปรุงประสิทธิภาพของระบบการเลือกระหว่างบล็อก RAM และ RAM แบบกระจายขึ้นอยู่กับแอปพลิเคชันเฉพาะการปรับสมดุลความสามารถในการปรับขนาดประสิทธิภาพและความคุ้มค่า
