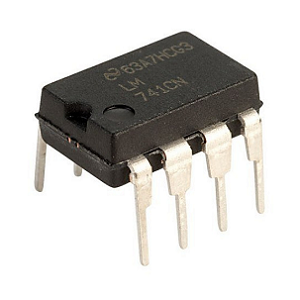

แอมพลิฟายเออร์ปฏิบัติการ IC 741 ที่มีชื่อเสียงในด้านการปรับตัวและการออกแบบขนาดกะทัดรัดนั้นมีบทบาทในแอพพลิเคชั่นอิเล็กทรอนิกส์มากมายโดยทั่วไปแล้วจะอยู่ในการกำหนดค่า 8 พิน, IC จะเน้นการทำงานรอบ ๆ พินเฉพาะโดยเฉพาะอย่างยิ่งพิน 2 (อินพุตกลับด้าน), 3 (อินพุตที่ไม่ใช่การกลับด้าน) และ 6 (แรงดันเอาต์พุต)การออกแบบของ op-amp นั้นแสดงด้วยรูปสามเหลี่ยมซึ่งเป็นสัญลักษณ์ของสามขั้นตอนหลักที่ก่อให้เกิดแกนกลางของสถาปัตยกรรม: ขั้นตอนอินพุตที่แตกต่างขั้นตอนการได้รับระดับกลางและขั้นตอนเอาต์พุตแบบกดใน 741 Series Op-AMP ขั้นตอนการป้อนข้อมูลที่แตกต่างกันรวมคู่ของ FET หรือทรานซิสเตอร์สองขั้วที่จับคู่กันอย่างประณีตการจับคู่ที่พิถีพิถันนี้ช่วยลดแรงดันไฟฟ้าชดเชยในขณะที่ให้ความต้านทานอินพุตสูงซึ่งเสริมความน่าเชื่อถือของการขยายสัญญาณการจับคู่ทางเทคนิคดังกล่าวเป็นสิ่งจำเป็นสำหรับการบรรลุพื้นเสียงรบกวนต่ำคุณภาพที่ช่วยเพิ่มประสิทธิภาพในงานเสียงและการประมวลผลสัญญาณที่ละเอียดอ่อน

|
หมายเลขพิน |
ชื่อพิน |
คำอธิบาย |
|
1 |
ชดเชย |
ใช้สำหรับการปรับแรงดันไฟฟ้าชดเชย |
|
2 |
อินพุตกลับด้าน (-) |
เทอร์มินัลอินพุตที่สัญญาณกลับด้าน |
|
3 |
อินพุตที่ไม่ได้กลับด้าน (+) |
เทอร์มินัลอินพุตที่สัญญาณไม่กลับด้าน |
|
4 |
อุปทานแรงดันไฟฟ้าเชิงลบ (V-) |
จัดหาแรงดันไฟฟ้าเชิงลบ (VCC) |
|
5 |
ชดเชย |
ใช้สำหรับการปรับแรงดันไฟฟ้าชดเชย |
|
6 |
เอาท์พุท |
เทอร์มินัลเอาท์พุทสำหรับแรงดันไฟฟ้า |
|
7 |
อุปทานแรงดันไฟฟ้าบวก (+VCC) |
จัดหาแรงดันไฟฟ้าบวก |
|
8 |
ไม่เชื่อมต่อ (NC) |
พินนี้ไม่มีการเชื่อมต่อ |

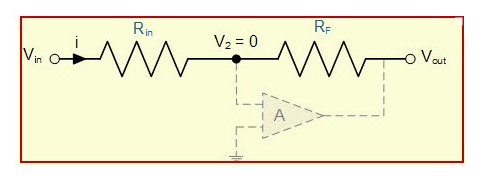

การตั้งค่าแอมพลิฟายเออร์แบบคว่ำเป็นที่น่าสนใจเนื่องจากการจัดเรียงโดยที่ PIN 2 ได้รับอินพุตและ PIN 6 ส่งสัญญาณสัญญาณแม้ว่าจะอยู่ในเฟสที่กลับด้านแรงดันไฟฟ้าอินพุตที่เป็นบวกจะนำไปสู่เอาท์พุทเชิงลบซึ่งเป็นปฏิสัมพันธ์ที่น่าสนใจของหลักการทางไฟฟ้ากำไรแสดงเป็น
![]()
ถือเสน่ห์โดยเฉพาะสำหรับผู้ที่ต้องการการควบคุมและความแม่นยำรูปภาพนี้: RF ตั้งค่าเป็น 1,000 kΩและ R1 ที่ 100 kΩส่งมอบ -10อินพุต 1.5V เริ่มต้น morphs เป็นเอาต์พุต -15V ความสำเร็จในการเลื่อนเฟสและการควบคุมการขยายการกำหนดค่านี้พบความโปรดปรานในสถานการณ์เช่นการประมวลผลเสียงและการปรับสัญญาณเซ็นเซอร์ซึ่งการเปลี่ยนแปลงสัญญาณอย่างระมัดระวังเป็นส่วนสำคัญของกระบวนการ

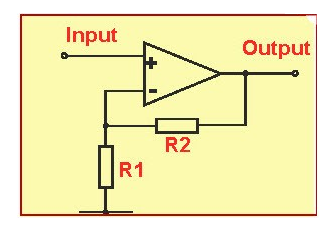

การกำหนดค่านี้วาดภาพบุคคลที่ตัดกัน: การขยายที่ไม่มีที่ติโดยไม่ต้องเปลี่ยนเฟสที่นี่อินพุต Graces Pin 3 ในขณะที่ PIN 6 สะท้อนให้เห็นถึงความแข็งแกร่งกำไรที่ได้รับจาก
![]()
ให้คุณทำนายผลลัพธ์อย่างมั่นใจเช่น RF ที่ 50 kΩและ R1 ที่ 10 kΩซึ่งได้รับ 6. อินพุต 1V ที่ต่ำต้อยจะปรากฏเป็นเอาต์พุต 6V ที่แข็งแกร่งมักจะถูกเรียกในบทบาทที่หลากหลายเช่นแอมพลิฟายเออร์บัฟเฟอร์ภายในเครื่องมือการออกแบบนี้ให้ความมั่นคงและความชัดเจนอย่างไม่เปลี่ยนแปลงมันส่องแสงในความละเอียดอ่อนเช่นอุปกรณ์ชีวการแพทย์ที่มีความแม่นยำสูงและระบบการสื่อสารที่ซับซ้อนซึ่งรักษาสาระสำคัญของสัญญาณที่มีความสมบูรณ์และความน่าเชื่อถือเป็นเส้นทางสู่ความสำเร็จ
แอมพลิฟายเออร์ปฏิบัติการ IC 741 มีบทบาทในวงจรการปฏิบัติมากมายขยายความสามารถไปยังพื้นที่เช่นการปรับสภาพสัญญาณและการดำเนินการทางคณิตศาสตร์มันช่วยเพิ่มวงจรอะนาล็อกที่แม่นยำซึ่งมีส่วนช่วยในการจัดการสัญญาณที่หลากหลายด้วยกลเม็ดเด็ดพรายที่ชื่นชมประสิทธิภาพและความน่าเชื่อถือ

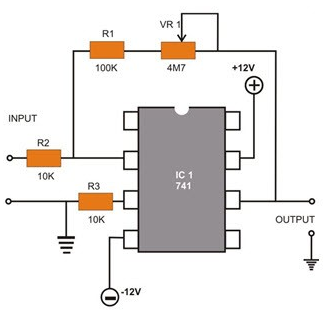

IC 741 ไดอะแกรมวงจร Op-Amp
|
พิมพ์ |
พารามิเตอร์ |
|
แรงดันไฟฟ้าชดเชย |
โดยทั่วไป± 2 mV สูงสุด± 6 mV |
|
อินพุตออฟเซ็ตปัจจุบัน |
โดยทั่วไป± 20 Na สูงสุด± 200 Na |
|
กระแสอคติอินพุต |
โดยทั่วไป± 80 Na สูงสุด± 500 Na |
|
ความต้านทานอินพุตที่แตกต่างกัน |
2 MΩถึง 10 MΩ |
|
ความจุอินพุต |
1.4 pf |
|
ช่วงการปรับแรงดันไฟฟ้าชดเชย |
± 10 mV โดยใช้โพเทนชิออมิเตอร์ภายนอก |
|
ช่วงแรงดันไฟฟ้าอินพุต |
± 13 V พร้อมแหล่งจ่าย± 15 V |
|
CMRR (อัตราส่วนการปฏิเสธโหมดทั่วไป) |
โดยทั่วไป 90 dB ขั้นต่ำ 70 dB |
|
SVRR (อัตราส่วนการปฏิเสธแรงดันไฟฟ้าซัพพลาย) |
โดยทั่วไป 96 dB ขั้นต่ำ 70 dB |
|
การใช้พลังงาน |
โดยทั่วไป 85 เมกะวัตต์ที่ปริมาณ± 15 V |
|
การตอบสนองชั่วคราว |
0.3 μsสำหรับการเปลี่ยนแปลงขั้นตอน 5 V ในเอาต์พุต |
|
อัตราการฆ่า (SR) |
0.5 V/μs |
มากกว่า 100 kΩลดความเสี่ยงของการโหลดผลกระทบต่อแหล่งสัญญาณ
ทำให้มั่นใจได้ว่าการรวมกันอย่างราบรื่นกับวงจรที่หลากหลายโดยไม่สูญเสียสัญญาณ
โดยทั่วไปต่ำกว่า 100 Ωทำให้การส่งพลังงานมีประสิทธิภาพไปยังโหลดที่เชื่อมต่อ
ป้องกันปัญหาการสะท้อนสัญญาณและรักษาเสถียรภาพของวงจรภายใต้เงื่อนไขการโหลดที่แตกต่างกัน
ทำงานตั้งแต่ 0 Hz ถึง 1 MHz ทำให้เหมาะสำหรับแอปพลิเคชัน DC, เสียงและ RF ปานกลางเชื่อถือได้สำหรับการประมวลผลสัญญาณทั้งต่ำและความถี่สูง
ลดข้อผิดพลาดในการส่งออกเนื่องจากการชดเชยอินพุตเพิ่มความแม่นยำในแอปพลิเคชันที่แม่นยำลดความจำเป็นในการสอบเทียบหรือวงจรการแก้ไขเพิ่มเติม
ได้รับมากถึง 200,000 ช่วยให้การขยายสัญญาณที่อ่อนแอเหมาะสำหรับเซ็นเซอร์และทรานสดิวเซอร์รองรับแอปพลิเคชันที่ต้องการความสมบูรณ์ของสัญญาณสูง
ประสิทธิภาพที่เชื่อถือได้ในโครงการการศึกษาผู้บริโภคและอุตสาหกรรมอิเล็กทรอนิกส์การออกแบบที่เรียบง่าย แต่แข็งแกร่งทำให้เป็นวัตถุดิบในการออกแบบวงจรอะนาล็อก
IC 741 OP-AMPS นั้นยอดเยี่ยมในการใช้งานอิเล็กทรอนิกส์นับไม่ถ้วนเนื่องจากความยืดหยุ่นและความน่าเชื่อถือพวกเขามักใช้ในการออกแบบตัวกรองที่ใช้งานตัวแปลงกระแสไฟฟ้าเป็นแรงดันไฟฟ้าตัวแปลงแบบอะนาล็อกเป็นดิจิตอลผู้ติดตามแรงดันไฟฟ้าและแอมพลิฟายเออร์สรุปพวกเขามีบทบาทในวงจรตัวอย่างและถือออสซิลเลเตอร์ความถี่ผันแปรและแหล่งจ่ายไฟที่ควบคุมระลอกคลื่นทำให้ใช้ในการประมวลผลเสียงและอุปกรณ์ที่แม่นยำ
IC 741 OP-AMP ใช้ในเครื่องผสมเสียงทำให้มั่นใจได้ว่าสัญญาณมีความชัดเจนในการผสมคอนโซลนอกจากนี้ยังรองรับระบบสิ่งแวดล้อมเช่นสวิตช์ไฟอัตโนมัติและตัวบ่งชี้แรงดันไฟฟ้า DCคนอื่นพึ่งพาความมั่นคงและความแม่นยำสำหรับงานที่ต้องใช้ความแม่นยำของสัญญาณเช่นในเครื่องวัดอุณหภูมิห้องและอุปกรณ์ฟังข้อผิดพลาดที่ไวต่อเสียง
สำหรับแอพพลิเคชั่นเช่นแอมพลิฟายเออร์ไมโครโฟน IC 741 จะช่วยลดการบิดเบือนและจัดการเสียงรบกวนให้คุณภาพเสียงที่ชัดเจนนอกจากนี้ยังเพิ่มพลังให้กับตัวแปลงแรงดันไฟฟ้าเป็นความถี่ในการปรับความถี่และการประมวลผลสัญญาณ
