คู่มือ ft234xd-r usb: pinout, ไดอะแกรมบล็อกการทำงานและทางเลือก

ในภูมิทัศน์เทคโนโลยีของวันนี้อุปกรณ์กำลังหดตัวลงในขณะที่ความคาดหวังประสิทธิภาพเพิ่มขึ้นอย่างต่อเนื่องป้อน FT234XD-R ซึ่งเป็นอินเทอร์เฟซ UART USB-to-Serial ที่ทันสมัยซึ่งสร้างความสมดุลที่สมบูรณ์แบบระหว่างการออกแบบขนาดกะทัดรัดและฟังก์ชั่นที่ทรงพลังวางแผนในแพ็คเกจ DFN ขนาดเล็กขนาด 3 มม. x 3 มม. ขนาดเล็กอินเตอร์เฟสนี้เหมาะสำหรับแอปพลิเคชันที่ จำกัด พื้นที่โดยไม่ลดทอนประสิทธิภาพความสามารถในการแปลงสัญญาณ USB เป็น UART ได้อย่างมีประสิทธิภาพพร้อมกับคุณสมบัติการจัดการพลังงานขั้นสูงทำให้เป็นโซลูชันสำหรับระบบอัตโนมัติอุตสาหกรรมอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอื่น ๆ

แคตตาล็อก

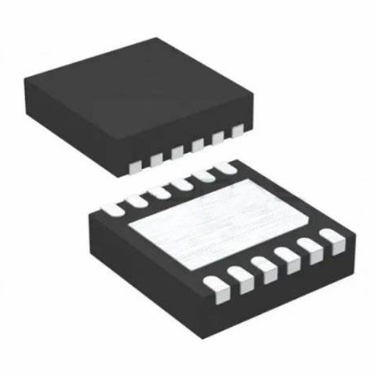

ภาพรวมของ FT234XD-R

ที่ FT234XD-R มีจุดมุ่งหมายเพื่อลดความซับซ้อนของ USB ไปยังการเชื่อมต่อ UART แบบอนุกรมซึ่งโดดเด่นด้วยความกะทัดรัดที่น่าประทับใจในแพ็คเกจ DFN ขนาด 3 มม. x 3mm 12-pin ซึ่งเป็นข้อได้เปรียบสำหรับเค้าโครง PCB หนาแน่นสอดคล้องกับข้อกำหนด USB 2.0 อุปกรณ์นี้ได้รับ USB-IF Test-ID (TID) 40001465 (Rev D) แสดงให้เห็นถึงการยึดมั่นในมาตรฐานอุตสาหกรรมที่เข้มงวดผู้นำในหมวดหมู่ FT234XD-R มีประสิทธิภาพสูงควบคู่ไปกับการใช้พลังงานต่ำสนับสนุนโปรโตคอลการสื่อสารล่าสุดการถ่ายโอนข้อมูลที่เชื่อถือได้ในสภาพแวดล้อมฮาร์ดแวร์ต่างๆ

ในทางปฏิบัติ FT234XD-R พิสูจน์ให้เห็นว่ามีค่าในสถานการณ์ที่เรียกร้องให้มีการแปลง UART อย่างมีประสิทธิภาพการออกแบบที่กะทัดรัดช่วยให้การรวมตัวกันอย่างราบรื่นในอุปกรณ์จำนวนมากเพิ่มฟังก์ชั่นการทำงานโดยไม่ประนีประนอมแอพพลิเคชั่นจริงครอบคลุมระบบควบคุมอุตสาหกรรมอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและเครื่องมือพัฒนาการบูรณาการเป็นประโยชน์ต่อสภาพแวดล้อมที่ต้องการความน่าเชื่อถือและประสิทธิภาพของพื้นที่อย่างไม่เปลี่ยนแปลงเมื่อคุณรวม FT234XD-R เข้ากับการออกแบบของพวกเขาคุณต้องพิจารณาเค้าโครง PCB การจัดการความร้อนและความสมบูรณ์ของสัญญาณ

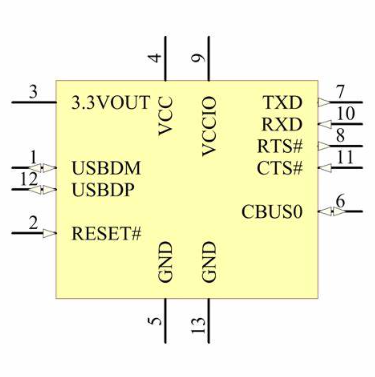

การกำหนดค่า PIN FT234XD-R

หมายเลขพิน	ชื่อ	พิมพ์	คำอธิบาย
4	VCC	พลัง ป้อนข้อมูล	5 V (หรือ 3.3V) จัดหาให้กับ IC
9	VCCIO	พลัง ป้อนข้อมูล	1.8V - 3.3V จัดหาสำหรับเซลล์ IO
3	3.3 วิงวอน	พลัง เอาท์พุท	3.3V เอาต์พุตที่ 50maอาจใช้กับ Power VCCIOเมื่อ VCC คือ 3.3V;พิน 3 คือไฟล์ อินพุตพินและควรเชื่อมต่อกับพิน 4
5, 13	gnd	พลัง ป้อนข้อมูล	0V อินพุตภาคพื้นดิน
1	USBDM	อินพุต/เอาต์พุต	USB สัญญาณข้อมูลลบ
12	USBDP	อินพุต/เอาต์พุต	USB Data Signal Plus
2	รีเซ็ต#	ป้อนข้อมูล	รีเซ็ต อินพุต (ใช้งานต่ำ)
7	TXD	เอาท์พุท	ส่ง เอาต์พุตข้อมูลแบบอะซิงโครนัส
10	RXD	ป้อนข้อมูล	การรับ อินพุตข้อมูลแบบอะซิงโครนัส
8	RTS#	เอาท์พุท	ขอ ในการส่งสัญญาณการควบคุม / การจับมือ
11	cts#	ป้อนข้อมูล	ชัดเจน ในการส่งสัญญาณอินพุต / การจับมือ
6	CBUSO	I/O	กำหนดได้ CBUS I/O PINฟังก์ชั่นของ PIN นี้ถูกกำหนดค่าในหน่วยความจำ MTP ของอุปกรณ์

รุ่น CAD ของ FT234XD-R

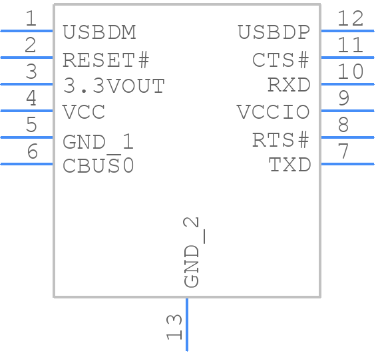

เครื่องหมาย

รอยเท้า

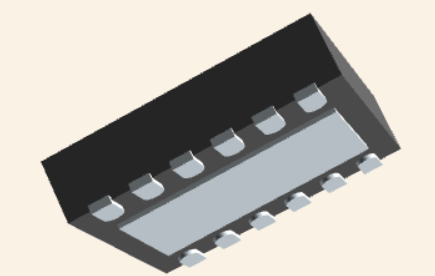

การเป็นตัวแทน 3 มิติ

ทางเลือกสำหรับ FT234XD-R

- FT234XD-T

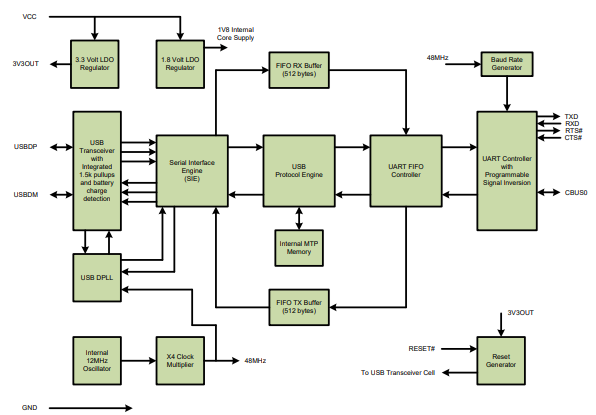

บล็อกไดอะแกรมของ FT234XD-R

แอปพลิเคชันทั่วไปสำหรับ FT234XD-R

USB ถึงการสื่อสารแบบอนุกรม

FT234XD-R พบการใช้งานที่ยอดเยี่ยมในการเปลี่ยนรูปแบบ USB เป็น RS232, RS422 หรือ RS485, เชื่อมช่องว่างระหว่างระบบดั้งเดิมและอินเทอร์เฟซ USB ที่ทันสมัยช่วยให้ระบบเก่ามีส่วนร่วมอย่างง่ายดายด้วยเทคโนโลยี USB ร่วมสมัย

เพิ่มอุปกรณ์ต่อพ่วงมรดก

ด้วยการรวมการเชื่อมต่อ USB เข้ากับอุปกรณ์ต่อพ่วงที่เก่ากว่า FT234XD-R ทำให้ชีวิตใหม่เข้ามาในอุปกรณ์เหล่านี้มันไม่เพียง แต่ช่วยเพิ่มฟังก์ชั่นของพวกเขา แต่ยังยกระดับการใช้งานทำให้เกิดความต้องการการยกเครื่องอย่างกว้างขวาง

การออกแบบแบบแยกส่วนและการสร้างต้นแบบ

เมื่อออกแบบระบบโมดูลาร์ FT234XD-R นำความยืดหยุ่นและความสามารถในการปรับขนาดเข้าสู่สมการคุณลักษณะนี้จำเป็นต้องมีในสถานการณ์การพัฒนาที่การสร้างต้นแบบอย่างรวดเร็วและการทดสอบอย่างเข้มงวดปูทางสำหรับนวัตกรรม

การสนับสนุนการสื่อสารโทรคมนาคม

FT234XD-R มีบทบาทอย่างแข็งขันในอุปกรณ์โทรคมนาคมตั้งแต่โทรศัพท์มือถือไปจนถึงโทรศัพท์ไร้สายความสามารถในการจัดการการถ่ายโอนข้อมูล USB ที่มีประสิทธิภาพรองรับทั้งการพัฒนาและแอปพลิเคชันส่งเสริมความก้าวหน้าในเทคโนโลยีการสื่อสาร

บูรณาการกับ MCUS, PLDS และ FPGAS

การรวม FT234XD-R ลงในหน่วยไมโครคอนโทรลเลอร์ (MCUS), อุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ (PLD) หรืออาร์เรย์เกตที่ตั้งโปรแกรมได้ (FPGAs) ทำให้กระบวนการแลกเปลี่ยนข้อมูลง่ายขึ้นการรวมนี้ช่วยลดความซับซ้อนในการออกแบบและเพิ่มประสิทธิภาพของระบบโดยรวม

ข้อมูลวิดีโอเสียงและแบนด์วิดท์ต่ำ

สำหรับแอปพลิเคชันที่ต้องการการถ่ายโอนข้อมูลเสียงที่แม่นยำเช่นอินเตอร์เฟสเสียงดิจิตอล FT234xD-R นำเสนอโซลูชัน USB ที่เชื่อถือได้นอกจากนี้ยังรองรับข้อมูลวิดีโอแบนด์วิดท์ต่ำเหมาะสำหรับข้อกำหนดการสตรีมวิดีโออย่างง่าย

ผู้อ่านสมาร์ทการ์ด USB

FT234XD-R รองรับเครื่องอ่านสมาร์ทการ์ด USB ซึ่งจำเป็นสำหรับการทำธุรกรรมข้อมูลที่ปลอดภัยและระบบควบคุมการเข้าถึงที่แข็งแกร่งสิ่งนี้จะเพิ่มเลเยอร์ความปลอดภัยที่สำคัญให้กับแอปพลิเคชันต่างๆ

อินเทอร์เฟซเครื่องมือเครื่องมือ USB

ทำหน้าที่เป็นอินเทอร์เฟซสำหรับเครื่องมือวัด USB, FT234XD-R ช่วยในการรวบรวมข้อมูลและการวิเคราะห์งานฟังก์ชั่นนี้มีคุณค่าในการวิจัยทางเทคนิคและวิทยาศาสตร์ให้การจัดการข้อมูลที่แม่นยำและเชื่อถือได้

การขับเคลื่อนนวัตกรรมและประสิทธิภาพ

คุณสามารถควบคุมความสามารถที่ซับซ้อนของ FT234XD-R เพื่อผลักดันขอบเขตของประสิทธิภาพและนวัตกรรมในการออกแบบและแอปพลิเคชันของพวกเขามันทำหน้าที่เป็นตัวเร่งปฏิกิริยาเปลี่ยนความคิดให้เป็นโซลูชันที่ใช้งานได้และมีความคล่องตัว

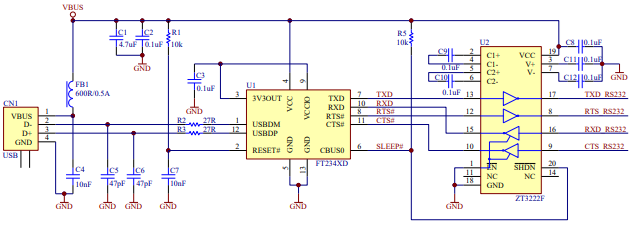

ตัวอย่างวงจรที่มี FT234XD-R

ตัวอย่างตัวอย่างดังที่แสดงในรูปประกอบแสดงให้เห็นถึงการใช้ FT234XD เป็นตัวแปลง USB เป็น RS232ในการตั้งค่านี้ตัวแปลงระดับ 3V3 TTL เป็น RS232 IC ถูกนำมาใช้เพื่อเปลี่ยนระดับตรรกะ 3V3 ของ FT234XD เป็นมาตรฐาน RS232อุปกรณ์ต่าง ๆ เช่นไดรเวอร์สายของ Zywyn สามารถจัดการกับการเปลี่ยนระดับนี้ได้อย่างมีประสิทธิภาพโดยใช้ PIN SHDN# เพื่อลดการใช้พลังงานในระหว่างโหมด USB Suspendโดยเฉพาะอย่างยิ่ง Zywyn ZT3222F ซึ่งเข้ากันได้กับการกำหนดค่านี้รองรับการสื่อสาร RS232 ที่อัตราข้อมูลสูงถึง 1,000K baud

การใช้ FT234XD-R ช่วยให้การแปลงอย่างไร้รอยต่อระหว่างอินเตอร์เฟส USB และ RS232 ซึ่งให้ประโยชน์หลายประการในการออกแบบอิเล็กทรอนิกส์ด้วยการรวมตัวแปลงระดับ 3V3 TTL เป็น RS232 ระดับ IC เช่นที่ Zywyn จัดทำโดย Zywyn การออกแบบสามารถรักษาความเข้ากันได้กับอุปกรณ์ RS232 ที่หลากหลายยิ่งไปกว่านั้นการออกแบบวงจรที่ทันสมัยมักต้องการส่วนประกอบประหยัดพลังงานคุณลักษณะ SHDN# PIN ในไดรเวอร์ Zywyn Line เป็นสิ่งจำเป็นเพื่อตอบสนองความต้องการเหล่านี้สิ่งนี้มีส่วนช่วยอย่างมีนัยสำคัญในการลดการใช้พลังงานโดยรวมส่วนใหญ่เมื่ออุปกรณ์เข้าสู่โหมด USB Suspend ซึ่งจะยืดอายุการใช้งานแบตเตอรี่ในแอปพลิเคชันแบบพกพา

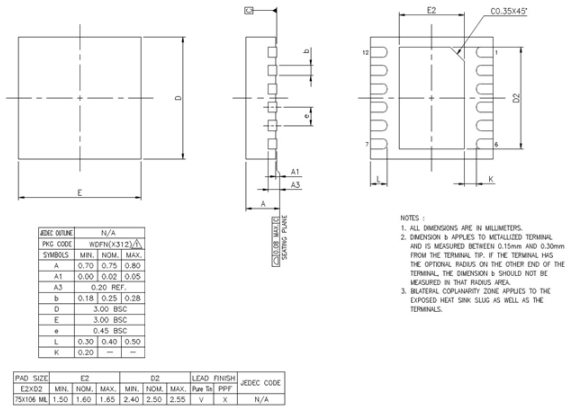

แพ็คเกจของ FT234XD-R

ข้อมูลจำเพาะ FT234XD-R

นี่คือตารางที่มีโครงสร้างที่ดีสำหรับ FTDI (Future Technology Devices International Ltd) FT234XD-R พร้อมข้อกำหนดทางเทคนิคคุณสมบัติและพารามิเตอร์พร้อมกับชิ้นส่วนที่คล้ายกัน

พิมพ์	พารามิเตอร์
โรงงาน เวลานำ	11 หลายสัปดาห์
ติดตั้ง	พื้นผิว ติดตั้ง
บรรจุุภัณฑ์ / กรณี	12-vfdfn แผ่นสัมผัส
ตัวเลข ของหมุด	12
การผ่าตัด อุณหภูมิ	-40 ° C ถึง 85 ° C
การบรรจุหีบห่อ	เทป & Reel (TR)
ที่ตีพิมพ์	2549
ส่วนหนึ่ง สถานะ	คล่องแคล่ว
ความชื้น ระดับความไว (MSL)	3 (168 ชั่วโมง)
ตัวเลข ของการยุติ	12
แรงดันไฟฟ้า - จัดหา	2.97V ถึง 5.5V
เทอร์มินัล ตำแหน่ง	คู่
เทอร์มินัล รูปร่าง	เลขที่ ตะกั่ว
จุดสูงสุด อุณหภูมิรีดคืน (° C)	260 ° C
จัดหา แรงดันไฟฟ้า	5V
เทอร์มินัล ขว้าง	0.45 มม.
เวลา @ peak reflow temp-max (s)	40
การทำงาน	สะพาน, USB ถึง UART
คุณสมบัติ สถานะ	ไม่ มีคุณสมบัติ
การผ่าตัด แรงดันไฟฟ้า	5V
ส่วนต่อประสาน	uart
การผ่าตัด จัดหากระแสไฟฟ้า	8ma
ตัวเลข ของพอร์ต	1
เล็กน้อย จัดหากระแสไฟฟ้า	8ma
µps/µcs/อุปกรณ์ต่อพ่วง ประเภท ICS	รสบัส คอนโทรลเลอร์บัสอนุกรมสากล
ข้อมูล ประเมิน	3 Mbps
โปรโตคอล	USB
USB มาตรฐาน	USB 2.0
รสบัส ความเข้ากันได้	i2c
บรรยากาศ ช่วงอุณหภูมิสูง	85 ° C
ความสูง	800μm
ความยาว	3 มม.
ความกว้าง	3 มม.
เข้าถึง SVHC	เลขที่ SVHC
rohs สถานะ	rohs เป็นไปได้
ปราศจากสารตะกั่ว	ปราศจากสารตะกั่ว

PDF แผ่นข้อมูล

แผ่นข้อมูล FT234XD-R:

ft234xd.pdf
