Gate Array (FPGA): ความก้าวหน้าสถาปัตยกรรมและแอพพลิเคชั่นในอิเล็กทรอนิกส์สมัยใหม่ (FPGA)

คู่มือนี้สำรวจเทคโนโลยี FPGA (Gate Array ที่ตั้งโปรแกรมได้) นวัตกรรมผลักดันอนาคตของการออกแบบวงจรดิจิตอลซึ่งแตกต่างจากชิปฟังก์ชั่นคงที่ FPGA สามารถ reprogrammed เพื่อปรับให้เข้ากับความต้องการที่เปลี่ยนแปลงบทความนี้ครอบคลุมบทบาทสำคัญของพวกเขาในอุตสาหกรรมเช่นการสื่อสารโทรคมนาคมและการประมวลผลสัญญาณดิจิตอลนำเสนอข้อมูลเชิงลึกเกี่ยวกับสถาปัตยกรรมการใช้งานและผลกระทบที่เพิ่มขึ้นต่ออุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัย

แคตตาล็อก

ความคืบหน้าในเทคโนโลยี FPGA

เทคโนโลยี Gate Array (FPGA) สนามที่ตั้งโปรแกรมได้นั้นโดดเด่นสำหรับการปรับตัวซึ่งนำเสนอโซลูชันฮาร์ดแวร์ที่สามารถปรับโปรแกรมได้ซึ่งสามารถปรับแต่งได้สำหรับแอพพลิเคชั่นที่แตกต่างกันซึ่งแตกต่างจากชิปฟังก์ชั่นคงที่เช่น ASICSความยืดหยุ่นนี้ทำให้ FPGAs มีความสำคัญในสาขาเช่นระบบการสื่อสารการประมวลผลสัญญาณดิจิตอลและการเรียนรู้ของเครื่องประเทศเช่น China มีบทบาทในการพัฒนานวัตกรรม FPGA โดยการพัฒนาโซลูชั่นที่ซับซ้อนซึ่งช่วยเพิ่มสถานะทางเทคโนโลยีของพวกเขาเมื่อ FPGAs พัฒนาขึ้นพวกเขาปูทางสำหรับการทำงานร่วมกันข้ามพรมแดนและนวัตกรรมช่วยให้อุตสาหกรรมจัดการกับความท้าทายที่ทันสมัยด้วยฮาร์ดแวร์ที่มีประสิทธิภาพสูงซึ่งแตกต่างจากวิธีการคำนวณแบบดั้งเดิมซึ่งขึ้นอยู่กับการประมวลผลตามลำดับ FPGAs ใช้ประโยชน์จากการประมวลผลแบบขนานเพื่อจัดการงานที่ซับซ้อนได้อย่างมีประสิทธิภาพมากขึ้นหลายคนใช้ฮาร์ดแวร์คำอธิบายภาษา (HDLs) เพื่อตั้งโปรแกรมชิปเหล่านี้ทำให้พวกเขาสามารถออกแบบอัลกอริทึมที่ซับซ้อนได้โดยตรงในฮาร์ดแวร์เพื่อประสิทธิภาพที่เร็วขึ้นการเรียนรู้การพัฒนา FPGA ต้องใช้ความสมดุลของความรู้เชิงทฤษฎีและประสบการณ์จริงในการรวมซอฟต์แวร์ฮาร์ดแวร์วิธีการที่ไม่เหมือนใครในการคำนวณทำให้ FPGAs มีความได้เปรียบในด้านต่าง ๆ เช่นการเข้ารหัส AI และการประมวลผลข้อมูลทำให้เป็นเครื่องมือที่ยอดเยี่ยมสำหรับความก้าวหน้าทางเทคโนโลยีในอนาคตในอุตสาหกรรม

การเดินทางของเทคโนโลยี FPGA

เมื่อ Xilinx เปิดตัว XC2064 FPGA ในปี 1985 มันจุดประกายการเปลี่ยนแปลงทางเทคโนโลยีเปลี่ยนภูมิทัศน์ในช่วงเวลาที่เพิ่งเริ่มที่จะโอบกอดคอมพิวเตอร์ส่วนบุคคลอินเทอร์เน็ตและโทรศัพท์มือถือนวัตกรรมเหล่านี้จุดประกายยุคใหม่ที่เน้นการรวมระบบดิจิตอลเริ่มแรกการทำงานเชิงตรรกะพื้นฐาน FPGAs ก้าวหน้าอย่างรวดเร็วการค้นหาค่าในการประมวลผลดิจิตอลและแอปพลิเคชันที่ฝังตัวด้วยการพัฒนาอย่างไม่หยุดยั้งสองทศวรรษ FPGAs วิวัฒนาการมาจากส่วนเสริมไปจนถึงโรงไฟฟ้าพึ่งพาตนเองซึ่งสะท้อนให้เห็นถึงวิวัฒนาการที่รวดเร็วในอุตสาหกรรมเซมิคอนดักเตอร์การเดินทางของพวกเขานำเสนอการก้าวกระโดดที่โดดเด่นในความซับซ้อนก้าวหน้าจากกระบวนการ2μmต้นด้วยทรานซิสเตอร์ 85,000 ไปจนถึงอุปกรณ์การขนส่งพันล้านขั้นสูงโดยใช้เทคโนโลยีเช่น 65nm ในปี 2007 ช่วงเวลาที่เกิดขึ้นในปี 1991 เมื่อ XC4000 ซีรีส์ของ Xilinx เกิดขึ้นข้ามกระบวนการสร้างและประเมินผลในอุตสาหกรรมการเติบโตทางเทคโนโลยีอย่างต่อเนื่องนี้กระตุ้นให้อุตสาหกรรม FPGA ตอบสนองความต้องการที่เพิ่มขึ้นสำหรับโซลูชั่นเซมิคอนดักเตอร์ที่ซับซ้อนความสามารถของ FPGAs ในการรวมและใช้ประโยชน์จากเทคโนโลยีใหม่อย่างง่ายดายทำหน้าที่เป็นเครื่องพิสูจน์ถึงความสำคัญของการปรับตัวและการมองการณ์ไกลในด้านวิศวกรรมโดยการเสริมสร้างและขยายฟังก์ชั่นของพวกเขาอย่างไม่รู้จักเหน็ดเหนื่อย FPGAs ไม่เพียง แต่ติดตามความก้าวหน้าทางเทคโนโลยีเท่านั้น แต่ยังมีอิทธิพลต่อวิถีในอนาคต

หลักการของฟังก์ชัน FPGA

โครงสร้างและส่วนประกอบ FPGA

อาร์เรย์เกตที่ตั้งโปรแกรมได้ (FPGAs) ใช้สถาปัตยกรรมที่ซับซ้อนที่เรียกว่าอาร์เรย์เซลล์ลอจิก (LCA)เฟรมเวิร์กนี้รวมบล็อกลอจิกที่กำหนดค่าได้ (CLBs), บล็อกเอาต์พุตอินพุต (IOBS) และเครือข่ายการเชื่อมต่อที่กว้างขวางสถาปัตยกรรมดังกล่าววางรากฐานสำหรับการออกแบบตรรกะที่ปรับได้สูงซึ่งแตกต่างจากวงจรตรรกะคงที่แบบดั้งเดิม FPGA นั้นมีความสามารถที่น่าทึ่งในการกำหนดค่าใหม่ในขณะที่วงจรคงที่ยังคงไม่เปลี่ยนแปลง FPGAS แปลงการทำงานของตรรกะผ่านการโหลดข้อมูลที่กำหนดค่าได้อย่างแม่นยำลงในเซลล์ RAM แบบคงที่เพิ่มความสามารถในการปรับตัวลักษณะนี้ทำให้คุณค่าของพวกเขาทวีความรุนแรงมากขึ้นทั้งส่วนประกอบฮาร์ดแวร์แบบไดนามิกและแพลตฟอร์มสำหรับแอพพลิเคชั่นบุกเบิกในสาขาที่หลากหลาย

ขั้นตอนตรรกะการปรับแต่ง

กรอบการทำงานที่กว้างและ reprogrammable ของ FPGAs ช่วยให้การแปลงเชิงตรรกะต่างๆซ้ำ ๆโดยการโหลดข้อมูลการกำหนดค่าเฉพาะลงในส่วนประกอบหน่วยความจำบุคคลสามารถปรับแต่งงานลอจิกด้วยความแม่นยำพิเศษการปรับแต่งดังกล่าวรองรับความต้องการของโครงการที่หลากหลายและเน้นการออกเดินทางของ FPGAs จากรุ่นก่อนหน้าของพวกเขาเช่น PALS และ CPLDs ช่วยอำนวยความสะดวกในการเขียนโปรแกรมเชิงตรรกะที่ไม่มีขอบเขตความสามารถในการปรับตัวนี้พิสูจน์ได้ว่ามีคุณค่าในอุตสาหกรรมที่จำเป็นต่อการเปลี่ยนแปลงบ่อยครั้งเช่นการสื่อสารโทรคมนาคมและการประมวลผลสัญญาณ

การรวมแอปพลิเคชันที่หลากหลาย

ฟังก์ชั่น FPGAS เป็นบริดจ์ที่มีประสิทธิภาพระหว่างอุปกรณ์ตรรกะคงที่และวงจรรวมเฉพาะแอปพลิเคชัน (ASICS) ที่ให้ความสามารถในการปรับตัวโดยไม่เกิดต้นทุนที่สูงชันของฮาร์ดแวร์ที่กำหนดเองความยืดหยุ่นของพวกเขาส่งเสริมการใช้งานในแอพพลิเคชั่นต่าง ๆ รวมถึงระบบการซื้อขายความถี่สูงและเทคโนโลยีการบินและอวกาศคุณภาพนี้มีประโยชน์ในระหว่างขั้นตอนการสร้างต้นแบบซึ่งการปรับปรุงซ้ำ ๆ สามารถเกิดขึ้นได้โดยไม่จำเป็นต้องมีการออกแบบฮาร์ดแวร์ที่สมบูรณ์ในสภาพแวดล้อมที่ซับซ้อนความสามารถของ FPGA ในการจัดการงานหลายอย่างพร้อมกันเป็นตัวอย่างของการทำงานร่วมกันอย่างกลมกลืนระหว่างฮาร์ดแวร์ที่ตอบสนองและความต้องการแบบไดนามิกของซอฟต์แวร์ที่ทันสมัยการสะท้อนถึงสถาปัตยกรรมและศักยภาพของ FPGAs เผยให้เห็นว่าความแข็งแกร่งที่แท้จริงของพวกเขาอยู่ในความยืดหยุ่นอย่างกว้างขวางคุณลักษณะนี้ปฏิวัติวิธีการแก้ปัญหาในอุตสาหกรรมช่วยให้สามารถแก้ปัญหาที่ก้าวหน้าควบคู่ไปกับความก้าวหน้าทางเทคโนโลยีข้อมูลเชิงลึกภายในอุตสาหกรรมระบุว่าความสามารถในการกำหนดค่าใหม่ของ FPGAs ทำให้พวกเขาเป็นส่วนประกอบสำหรับแอปพลิเคชันที่คาดการณ์ล่วงหน้าซึ่งความแตกต่างระหว่างซอฟต์แวร์และฮาร์ดแวร์จะไม่ชัดเจนมากขึ้น

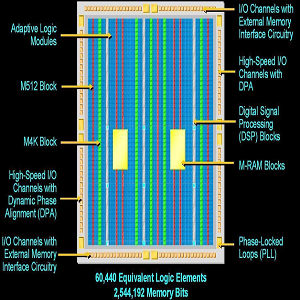

โครงสร้างหลักของอุปกรณ์ FPGA

อุปกรณ์ FPGA อยู่ในหมวดหมู่ของวงจรกึ่งควบคุมภายในวงจรรวมเฉพาะที่สร้างขึ้นเพื่อให้ความยืดหยุ่นและฟังก์ชั่นที่หลากหลายพวกเขารวมทรัพยากรจำนวนมากเช่นหน่วยอินพุต/เอาต์พุตที่ตั้งโปรแกรมได้บล็อกลอจิกที่กำหนดค่าได้และโมดูลสำหรับการจัดการนาฬิกาดิจิตอลส่วนประกอบเหล่านี้สร้างรากฐานแบบไดนามิกช่วยให้สามารถโปรแกรมการเขียนโปรแกรมที่โดดเด่นซึ่งช่วยจัดการกับความท้าทายที่ต้องเผชิญกับอุปกรณ์ที่มีจำนวนประตู จำกัดทรัพยากรการเชื่อมต่อระหว่างกันที่กว้างขวางซึ่งฝังอยู่ใน FPGAs ช่วยให้การออกแบบที่มีการผสมผสานสูงและเชื่อถือได้สูงซึ่งต้องใช้การลงทุนเริ่มต้นที่ค่อนข้างปานกลางลักษณะนี้ทำให้ FPGAs ดึงดูดในวงจรดิจิตอล

การเดินทางของการออกแบบ FPGAs โดยทั่วไปจะยึดมั่นในวิธีการจัดระเบียบในการเริ่มต้นสถาปัตยกรรมอัลกอริทึมได้รับการออกแบบมาซึ่งทำหน้าที่เป็นแผนกลยุทธ์สำหรับขั้นตอนต่อไปหลังจากนี้การจำลองระบบจะเกิดขึ้นโดยให้ข้อมูลเชิงลึกเกี่ยวกับปัญหาที่อาจเกิดขึ้นก่อนที่จะเปลี่ยนไปใช้งานทางกายภาพขั้นตอนสุดท้ายเกี่ยวข้องกับการตรวจสอบความถูกต้องเกี่ยวกับฮาร์ดแวร์ผ่านการสร้างต้นแบบซ้ำเพื่อให้มั่นใจว่าการปรับเปลี่ยนใด ๆ ทั้งในทางปฏิบัติและมีประสิทธิภาพวงจรการพัฒนาที่กว้างขวางนี้ได้รับการเสริมด้วยกระบวนการที่หลากหลายโดยใช้เครื่องมือการออกแบบระบบอัตโนมัติทางอิเล็กทรอนิกส์ (EDA)เครื่องมือเหล่านี้มีส่วนช่วยในการปรับแต่งและเพิ่มประสิทธิภาพการออกแบบให้สอดคล้องกับความต้องการในทางปฏิบัติ

องค์ประกอบที่สำคัญของกระบวนการพัฒนานี้คือธรรมชาติของการสร้างและการทดสอบเมื่อการออกแบบเชิงทฤษฎีได้รับการสรุปและปรับแต่งผ่านการจำลองข้อ จำกัด ใหม่จะถูกดำเนินการและตรวจสอบความถูกต้องเกี่ยวกับฮาร์ดแวร์ FPGA จริงการทำงานร่วมกันอย่างต่อเนื่องระหว่างการออกแบบและการทดสอบทางกายภาพทำให้มั่นใจได้ว่าผลลัพธ์นั้นมีทั้งความแข็งแกร่งและมีประสิทธิภาพมุมมองที่มีประสบการณ์ชื่นชมความสำคัญของวัฏจักรซ้ำ ๆ เหล่านี้ตระหนักถึงความสมดุลระหว่างอุดมคติแนวคิดและข้อ จำกัด ในทางปฏิบัติในที่สุดนำไปสู่การออกแบบ FPGA ที่ประสบความสำเร็จสุดยอดของความพยายามเหล่านี้สร้างระบบ FPGA ที่มีรายละเอียดปรับตัวได้และน่าเชื่อถือซึ่งพร้อมที่จะจัดการกับความซับซ้อนของวงจรดิจิตอล

หลักการทำงานสำหรับการออกแบบชิป FPGA

การออกแบบชิป FPGA ต้องใช้เฟรมเวิร์กที่มีโครงสร้างที่ดีและวิธีการที่เป็นระบบที่สอดคล้องกับความต้องการเฉพาะของสถาปัตยกรรม FPGAกระบวนการเกี่ยวข้องกับการแปลอัลกอริทึมที่ซับซ้อนไปสู่การออกแบบที่ใช้งานได้จริงโดยใช้เครื่องมือขั้นสูงเช่น MATLAB หรือ C. โดยการใช้ภาษาคำอธิบายฮาร์ดแวร์ (HDLs) ด้วยความแม่นยำคุณสามารถมั่นใจได้ว่ามีความชัดเจนการทำงานและการรวมส่วนประกอบที่มีประสิทธิภาพภายในเฟรมเวิร์ก FPGAแง่มุมของการออกแบบ FPGA คือการรวมกันอย่างราบรื่นของส่วนประกอบฮาร์ดแวร์และความสนใจในแผนผังเช่นเดียวกับที่สถาปนิกพึ่งพาพิมพ์เขียวที่มีรายละเอียดนักออกแบบ FPGA มุ่งเน้นไปที่การเชื่อมต่อเลเยอร์ของประตูลอจิกและอินเทอร์เฟซเพื่อให้ได้ประสิทธิภาพที่ต้องการการประสานงานนี้ในองค์ประกอบการออกแบบทั้งหมดทำให้มั่นใจได้ว่าผลิตภัณฑ์ขั้นสุดท้ายดำเนินการได้อย่างมีประสิทธิภาพและตรงตามข้อกำหนดการทำงาน

การพัฒนาและการแปลอัลกอริทึมเป็นขั้นตอนสำคัญในการออกแบบ FPGAหลายคนสร้างอัลกอริทึมที่ซับซ้อนในภาษาระดับสูงและปรับแต่งซ้ำ ๆ เพื่อให้แน่ใจว่าพวกเขาแปลได้อย่างแม่นยำเป็นสถาปัตยกรรมที่เข้ากันได้กับ FPGAกระบวนการสะท้อนวงจรการพัฒนาซอฟต์แวร์ซึ่งการทดสอบอย่างต่อเนื่องและการปรับปรุงนำไปสู่ประสิทธิภาพที่ดีขึ้นความเชี่ยวชาญของ HDLS ช่วยเพิ่มกระบวนการนี้โดยการทำให้รหัสอ่านง่ายขึ้นมีประสิทธิภาพและดีขึ้นในการแก้ไขข้อบกพร่องการตรวจสอบและการดีบักในระดับบอร์ดเป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าการออกแบบขั้นสุดท้ายนั้นเชื่อถือได้และตรงตามความคาดหวังของผู้ใช้ขั้นตอนนี้เกี่ยวข้องกับการทดสอบอย่างละเอียดคล้ายกับรายการตรวจสอบก่อนการบินเพื่อจับปัญหาที่อาจเกิดขึ้นก่อนการปรับใช้แนวทางการตรวจสอบอย่างเข้มงวดลดความเสี่ยงและปรับปรุงความน่าเชื่อถือโดยรวมของชิป FPGA ทำให้มั่นใจได้ว่าการทำงานระยะยาวและเวลาที่เร็วขึ้นในการทำตลาด

ออกแบบภาษาและแพลตฟอร์ม

ความคืบหน้าในแนวทางการออกแบบ FPGA

อาร์เรย์เกตที่ตั้งโปรแกรมได้ (FPGAs) เป็นอุปกรณ์ฮาร์ดแวร์อเนกประสงค์สูงที่สามารถปรับแต่งเพื่อทำงานเฉพาะในการออกแบบฟังก์ชั่นที่กำหนดเองเหล่านี้หลายคนพึ่งพาภาษาคำอธิบายฮาร์ดแวร์ (HDLs) ซึ่งช่วยให้พวกเขาสามารถกำหนดวิธีการทำงานของระบบดิจิตอลHDLs ที่ใช้กันมากที่สุดสองรายการในการออกแบบ FPGA คือ VHDL และ Verilog HDLภาษาเหล่านี้ทำหน้าที่เป็นรากฐานสำหรับการสร้างวงจรดิจิตอลที่ซับซ้อนโดยให้วิธีการจำลองพฤติกรรมของระบบก่อนที่จะมีการใช้งานทางกายภาพความสามารถในการอธิบายพฤติกรรมฮาร์ดแวร์ผ่านรหัสช่วยเพิ่มประสิทธิภาพของระบบและบรรลุการทำงานที่แม่นยำ

VHDL ซึ่งย่อมาจากภาษาคำอธิบายฮาร์ดแวร์ VHSIC เป็นภาษาที่นำมาใช้อย่างกว้างขวางในการออกแบบ FPGA เนื่องจากเน้นการพกพาและความเป็นอิสระในการออกแบบช่วยให้สามารถเขียนโค้ดที่สามารถปรับให้เข้ากับสถาปัตยกรรมฮาร์ดแวร์ที่แตกต่างกันทำให้ง่ายต่อการใช้การออกแบบซ้ำในหลายโครงการVHDL มีประโยชน์สำหรับโครงการที่ต้องการการควบคุมสถาปัตยกรรมระบบในระดับสูงเนื่องจากช่วยให้สามารถสร้างโซลูชันที่ปรับแต่งได้สูงซึ่งเหมาะกับแอปพลิเคชันเฉพาะในทางกลับกัน Verilog มักจะเป็นที่ต้องการสำหรับไวยากรณ์ที่ง่ายกว่า C-like ซึ่งทำให้สามารถเข้าถึงได้มากขึ้นซึ่งคุ้นเคยกับภาษาการเขียนโปรแกรมแบบดั้งเดิมVerilog เป็นที่นิยมสำหรับกระบวนการออกแบบหลายขั้นตอนที่มีความชัดเจนและความสะดวกในการใช้งานเป็นสิ่งจำเป็น

ทั้ง VHDL และ Verilog ยังคงพัฒนาอย่างต่อเนื่องโดยแนะนำคุณสมบัติขั้นสูงที่ทำให้เวิร์กโฟลว์การออกแบบ FPGA มีประสิทธิภาพมากขึ้นตอนนี้ภาษาเหล่านี้รองรับการสร้างเชิงตรรกะที่ซับซ้อนยิ่งขึ้นซึ่งปรับปรุงกระบวนการออกแบบและปรับปรุงประสิทธิภาพการผลิตลักษณะการทำซ้ำของการออกแบบ FPGA ส่งเสริมการเรียนรู้และการปรับปรุงอย่างต่อเนื่องช่วยให้สามารถผลักดันขอบเขตของสิ่งที่อุปกรณ์ที่ปรับได้เหล่านี้สามารถบรรลุได้ในอุตสาหกรรมต่างๆ

สภาพแวดล้อมการพัฒนาแบบบูรณาการ (IDEs)

นอกเหนือจากภาษาคำอธิบายฮาร์ดแวร์การออกแบบ FPGA ต้องใช้เครื่องมือซอฟต์แวร์พิเศษที่เรียกว่าสภาพแวดล้อมการพัฒนาแบบบูรณาการ (IDEs) เพื่อจัดการกระบวนการออกแบบทั้งหมดIDEs จัดเตรียมชุดเครื่องมือที่ครอบคลุมที่ช่วยเขียนทดสอบและ DEBUG การออกแบบ FPGAIDE ที่ใช้กันอย่างแพร่หลายสองตัวในการพัฒนา FPGA คือ Quartus II พัฒนาโดย Intel และ Vivado พัฒนาโดย Xilinxแพลตฟอร์มเหล่านี้ปรับปรุงกระบวนการพัฒนาโดยการรวมงานการออกแบบที่หลากหลายลงในอินเทอร์เฟซเดียวทำให้ง่ายต่อการจัดการโครงการที่ซับซ้อนตั้งแต่ต้นจนจบ

หนึ่งในฟังก์ชั่นหลักของ IDE เหล่านี้คือการช่วยเขียนและจัดระเบียบรหัสได้อย่างมีประสิทธิภาพนอกเหนือจากการแก้ไขรหัสพื้นฐานแพลตฟอร์มเหล่านี้ยังมีเครื่องมือจำลองที่อนุญาตให้ทดสอบการออกแบบของพวกเขาก่อนที่จะใช้งานในฮาร์ดแวร์นี่เป็นขั้นตอนที่สำคัญในกระบวนการออกแบบเพราะช่วยระบุและแก้ไขปัญหาที่อาจเกิดขึ้นก่อนกำหนดลดความเสี่ยงของข้อผิดพลาดที่มีค่าใช้จ่ายสูงในระหว่างขั้นตอนการใช้งานทางกายภาพIDES ยังเสนอเครื่องมือการดีบักที่อนุญาตให้วิเคราะห์ว่าระบบดิจิตอลของพวกเขาจะทำงานอย่างไรภายใต้เงื่อนไขที่แตกต่างกันเพื่อให้มั่นใจว่าการออกแบบขั้นสุดท้ายจะดำเนินการตามที่คาดไว้

ความสามารถในการวนซ้ำอย่างรวดเร็วในการออกแบบและทดสอบการกำหนดค่าหลายครั้งเป็นข้อได้เปรียบที่สำคัญของการใช้ IDEsคุณสามารถปรับเปลี่ยนการออกแบบตามข้อเสนอแนะจากการจำลองและการดีบักเซสชันเพื่อเพิ่มประสิทธิภาพและความน่าเชื่อถือกระบวนการวนซ้ำนี้ช่วยประหยัดเวลาโดยลดความจำเป็นในการสร้างต้นแบบทางกายภาพและลดวงจรการพัฒนาโดยรวมให้สั้นลงด้วยการใช้ IDES คุณสามารถมั่นใจได้ว่าการออกแบบขั้นสุดท้ายเป็นไปตามข้อกำหนดทางเทคนิคและข้อ จำกัด ในทางปฏิบัติทั้งหมดส่งผลให้ระบบอิเล็กทรอนิกส์ที่แข็งแกร่งและมีประสิทธิภาพมากขึ้นในขณะที่แอปพลิเคชัน FPGA ยังคงขยายไปสู่พื้นที่เช่น IoT, AI และ Edge Computing สภาพแวดล้อมการพัฒนาเหล่านี้จะมีบทบาทสำคัญมากขึ้นในการเร่งนวัตกรรม

แอปพลิเคชันของ FPGAs

ระบบประมวลผลวิดีโอขั้นสูง

FPGAs มีส่วนร่วมในการวิวัฒนาการของระบบประมวลผลวิดีโอด้วยการควบคุมความเร็วและความยืดหยุ่นของพวกเขาระบบเหล่านี้จะช่วยเพิ่มเทคโนโลยีวิดีโอเช่นการแบ่งส่วนสำหรับจอแสดงผลหลายหน้าจอที่ทันสมัยพวกเขาตอบสนองความต้องการที่เพิ่มขึ้นสำหรับคุณภาพวิดีโอที่ยอดเยี่ยมผ่านการประมวลผลข้อมูลและการประมวลผลแบบขนานFPGAs จัดการการไหลของข้อมูลได้อย่างมีประสิทธิภาพโดยการนำเสนอสตรีมวิดีโอที่ตรงกับข้อกำหนดการประมวลผลที่โดดเด่นโดยรวมการดำเนินการอ่าน/เขียนที่สนับสนุนโดย RAM แบบฝังและการกำหนดค่า FIFO ภายในสถาปัตยกรรมระบบที่ซับซ้อนวิวัฒนาการอย่างรวดเร็วที่สังเกตได้ในฟิลด์นี้ได้รับประโยชน์จากการทดลองทดสอบอย่างต่อเนื่องและการใช้งานระดับสูงตามปกติของสภาพแวดล้อมการแสดงผลแบบไดนามิก

ระบบการจัดการข้อมูลที่มีประสิทธิภาพ

ภายในการล่าช้าของข้อมูลและการออกแบบการจัดเก็บ FPGAs จะทำหน้าที่โดยเฉพาะอย่างยิ่งในสายการหน่วงเวลาที่ตั้งโปรแกรมได้ที่ใช้ในการตั้งค่าการสื่อสารผ่านกลยุทธ์หน่วยความจำและเคาน์เตอร์ขับเคลื่อนโดย RAM หรือ FIFO พวกเขาปรับประสิทธิภาพของระบบให้เหมาะสมโดยรองรับการเปลี่ยนแปลงของโปรโตคอลการเชื่อมต่อข้อมูลได้อย่างราบรื่นประสิทธิภาพนี้ช่วยลดต้นทุนค่าใช้จ่ายในระบบในเครือข่ายอิเล็กทรอนิกส์FPGAS ออกกำลังกายควบคุมการทำงานของการ์ด SD โดยตรงโดยจัดแนวโซลูชั่นการจัดการข้อมูลให้สอดคล้องกับภูมิทัศน์ที่เปลี่ยนแปลงตลอดเวลาของความท้าทายอัลกอริทึม

นวัตกรรมภาคโทรคมนาคม

FPGAs ให้บริการอย่างเด่นชัดในการสื่อสารโทรคมนาคมจัดการโปรโตคอลที่ซับซ้อนภายในสถานีฐานและสร้างความมั่นใจว่าการดำเนินงานที่ไร้รอยต่อท่ามกลางการปรับตัวของโปรโตคอลอย่างต่อเนื่องความคล่องตัวของพวกเขาเติมเต็มความต้องการทางเศรษฐกิจและการทำงานในพื้นที่ที่แออัดด้วยอุปกรณ์เทอร์มินัลแม้ว่าในขั้นต้นจะได้รับการสนับสนุนในช่วงเริ่มต้นของระบบการสื่อสาร แต่ FPGAs เปลี่ยนไปสู่การสนับสนุน ASICS อย่างสง่างามเมื่อระบบเหล่านี้เติบโตขึ้นโดยให้ความช่วยเหลือเครือข่ายอย่างแข็งขันในช่วงระยะการเติบโตและการเปลี่ยนแปลงการดำเนินงานความเก่งกาจนี้เห็นได้ชัดในโครงการนำร่องที่ออกแบบมาเพื่อเสริมความน่าเชื่อถือของเครือข่ายและปริมาณงาน

การใช้งานอุตสาหกรรมที่หลากหลาย

นอกเหนือจากการสื่อสารโทรคมนาคม FPGAs หาประโยชน์ในการรักษาความปลอดภัยอุตสาหกรรมทหารและการบินและอวกาศการปรับตัวของพวกเขาเหมาะสมกับโปรโตคอลการเปลี่ยนแปลงในระบบรักษาความปลอดภัยในขณะที่ FPGAs ขนาดกะทัดรัดตอบสนองความต้องการอุตสาหกรรมที่เหมาะสมยิ่งขึ้นด้วยโซลูชั่นที่ปรับแต่งความแน่วแน่ของพวกเขามีบทบาทในแอพพลิเคชั่นการป้องกันในฐานะที่เป็นเวทีเทคโนโลยีเช่น 5G และ AI ขยายตัว FPGAs จึงพร้อมที่จะปลดล็อคช่องทางอุตสาหกรรมมากมายการศึกษานำร่องในสาขาวิชาเหล่านี้บ่งชี้ว่าได้รับผลประโยชน์และนวัตกรรมที่มีแนวโน้มส่งสัญญาณในอนาคตที่เต็มไปด้วยแอพพลิเคชั่นที่หลากหลาย
