คำแนะนำเกี่ยวกับ AT24C256 EEPROM: PINOUT, DATASHEET และที่อยู่หน่วยความจำ

AT24C256 EEPROM โดดเด่นเป็นส่วนประกอบหน่วยความจำอนุกรมสองสายที่เชื่อถือได้และหลากหลายซึ่งมีพื้นที่เก็บข้อมูล 256 กิโลบิตเพื่อรองรับงานการเก็บรักษาข้อมูลอิเล็กทรอนิกส์ต่างๆบทความนี้ให้คำแนะนำที่ครอบคลุมเกี่ยวกับ AT24C256 ครอบคลุมแผ่นข้อมูลการกำหนดค่า PIN และกลไกที่อยู่ที่ไม่ซ้ำกันนอกจากนี้เราจะสำรวจความเข้ากันได้กับไมโครคอนโทรลเลอร์ Arduinoเข้าร่วมกับเราในขณะที่เราขุดเข้าไปในข้อมูลเฉพาะทางเทคนิคของ EEPROM นี้ศักยภาพในการขยายหน่วยความจำและการใช้งานจริงในภูมิทัศน์ทางเทคโนโลยีที่หลากหลายไม่ว่าคุณต้องการปรับปรุงการบันทึกข้อมูลปรับปรุงการจัดเก็บหรือรักษาความปลอดภัยข้อมูลของคุณ AT24C256 มีข้อเสนอมากมาย

แคตตาล็อก

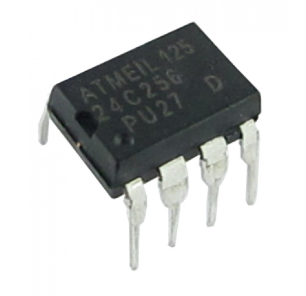

ภาพรวมของ AT24C256 EEPROM

ที่ AT24C256 EEPROM เป็นส่วนประกอบหน่วยความจำ 8 พินแบบมัลติฟังก์ชั่นและเชื่อถือได้พร้อมความจุที่น่าประทับใจ 32 kbytesมันเก็บข้อมูลได้อย่างมีประสิทธิภาพการเก็บรักษาข้อมูลแม้ว่าพลังงานจะหายไปคล้ายกับฟังก์ชั่นของไดรฟ์ USBลักษณะนี้ช่วยให้มั่นใจได้ว่าการจัดเก็บข้อมูลที่ปลอดภัยโดยให้จุดอ้างอิงคงที่โดยไม่คำนึงถึงการหยุดชะงักของพลังงานความสามารถในการสนับสนุนการอัปเดตข้อมูลและการดึงข้อมูลทำให้เหมาะสำหรับแอปพลิเคชันต่าง ๆ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ต้องการการปรับเปลี่ยนข้อมูลบ่อยครั้ง

ทำงานภายในตัวยึดแรงดันไฟฟ้า 1.7V ถึง 5.5V, AT24C256 กลมกลืนกับทั้งระบบ 3.3V และ 5V ทำให้การใช้งานผ่านภูมิทัศน์ทางเทคโนโลยีที่หลากหลายความสามารถในการปรับตัวนี้ช่วยให้การรวมตัวกันอย่างราบรื่นในสภาพแวดล้อมทางอิเล็กทรอนิกส์ที่หลากหลายตั้งแต่อุปกรณ์ครัวเรือนไปจนถึงระบบควบคุมอุตสาหกรรมซึ่งความยืดหยุ่นดังกล่าวสามารถเพิ่มประสิทธิภาพของอุปกรณ์ได้ตัวอย่างเช่นคุณมักจะพบคุณค่าในลักษณะนี้เนื่องจากช่วยในการสร้างผลิตภัณฑ์ที่มีความคล่องตัวโดยไม่จำเป็นสำหรับส่วนประกอบหลายรูปแบบ

AT24C256 EEPROM ช่วยให้การเชื่อมต่อ EEPROMS ที่คล้ายกันมากถึง 8 ชุดในซีรีส์ทำให้มีที่เก็บข้อมูลขยายเพื่อจัดการกับชุดข้อมูลที่ใหญ่กว่าหรือเพิ่มความต้องการของคุณความสามารถในการขยายตัวนี้พิสูจน์ได้ว่าเป็นประโยชน์อย่างมากในสาขาต่าง ๆ เช่นการบันทึกข้อมูลภายในการตรวจสอบทางวิทยาศาสตร์หรือการจัดเก็บพารามิเตอร์ที่กว้างขวางในการสื่อสารโทรคมนาคมในสถานการณ์ที่ใช้งานได้จริงคุณสามารถใช้ประโยชน์จากความสามารถนี้เพื่อให้ได้ความสามารถของข้อมูลสูงโดยไม่ต้องเสียสละประสิทธิภาพของระบบหรือรอยเท้าทางกายภาพ

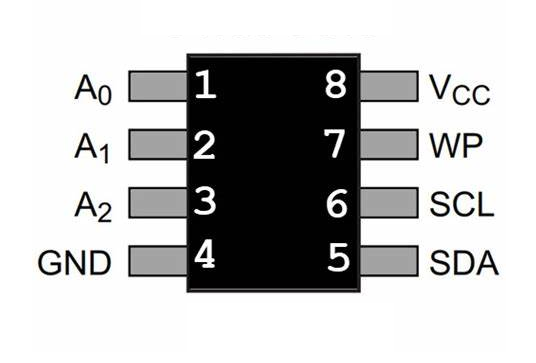

การกำหนดค่าพิน

No Pin	ชื่อพิน	คำอธิบาย
1	A0	เลือกชิปที่สามารถกำหนดค่าได้ของผู้ใช้
2	A1	เลือกชิปที่สามารถกำหนดค่าได้ของผู้ใช้
3	NC	ไม่มีการเชื่อมต่อ
4	gnd	หมุดกราวด์
5	SDA	พินข้อมูลอนุกรม
6	SCL	พินนาฬิกาอนุกรม
7	WP	เขียนพินป้องกัน
8	VCC	พินแหล่งจ่ายไฟ

ทรัพยากร CAD

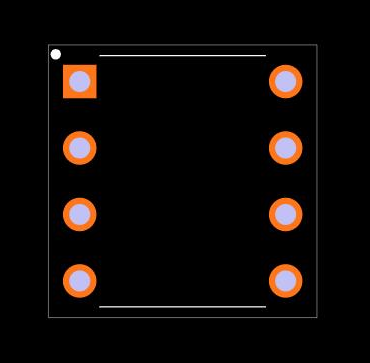

รอยเท้า

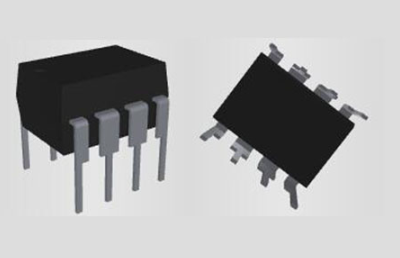

การสร้างภาพ 3 มิติ

ข้อกำหนดทางเทคนิค

เทคโนโลยีไมโครชิป AT24C256B-PU ข้อกำหนดและคุณลักษณะ

พิมพ์	พารามิเตอร์
ติดตั้ง	ผ่านรู
ประเภทการติดตั้ง	ผ่านรู
แพ็คเกจ / เคส	8-dip (0.300, 7.62 มม.)
จำนวนพิน	8
แพ็คเกจอุปกรณ์ซัพพลายเออร์	8-PDIP
ประเภทหน่วยความจำ	ไม่ระเหย
อุณหภูมิการทำงาน	-40 ° C ~ 85 ° C TA
การบรรจุหีบห่อ	หลอด
ที่ตีพิมพ์	ปี 1997
สถานะชิ้นส่วน	ล้าสมัย
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
อุณหภูมิการทำงานสูงสุด	85 ° C
อุณหภูมิในการทำงานขั้นต่ำ	-40 ° C
แรงดันไฟฟ้า - อุปทาน	1.8V ~ 5.5V
ความถี่	1MHz
หมายเลขชิ้นส่วนฐาน	AT24C256
ส่วนต่อประสาน	2-wire, i2c, อนุกรม
แรงดันไฟฟ้าสูงสุด	5.5V
แรงดันไฟฟ้าขั้นต่ำ	1.8V
ขนาดหน่วยความจำ	256KB (32K x 8)
แหล่งจ่ายไฟเล็กน้อย	3ma
ความถี่นาฬิกา	1MHz
เวลาเข้าถึง	550ns
รูปแบบหน่วยความจำ	Eeprom
อินเตอร์เฟสหน่วยความจำ	i2c
เขียนรอบเวลา - Word, หน้า	5ms
ความหนาแน่น	256 kb
ความถี่สูงสุด	400khz
ไปถึง SVHC	ไม่มี SVHC
การชุบแข็งของรังสี	เลขที่
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน

คุณสมบัติ

คุณสมบัติ	คำอธิบาย
การทำงานของแรงดันไฟฟ้า	การทำงานของแรงดันไฟฟ้าต่ำและแรงดันไฟฟ้ามาตรฐาน: 1.8V (VCC = 1.8V ถึง 5.5V)
องค์กร	จัดระเบียบภายในเป็น 32,768 x 8
ส่วนต่อประสาน	อินเทอร์เฟซอนุกรมสองสาย
การปราบปรามเสียง	ชมิตต์ทริกเกอร์ด้วยอินพุตที่กรองสำหรับเสียงรบกวน การปราบปราม
โปรโตคอลการถ่ายโอนข้อมูล	โปรโตคอลการถ่ายโอนข้อมูลแบบสองทิศทาง
ความเข้ากันได้ของความเร็ว	1 MHz (5.0V, 2.7V, 2.5V), 400 kHz (1.8V)
การป้องกันการเขียน	เขียน Protect Pin สำหรับข้อมูลฮาร์ดแวร์และซอฟต์แวร์ การป้องกัน
โหมดเขียนหน้า	โหมดเขียนหน้า 64-byte (อนุญาตให้เขียนหน้าบางส่วน)
เขียนช่วงเวลารอบ	วงจรการเขียนตามกำหนดเวลาเอง (5 ms สูงสุด)
ความน่าเชื่อถือ	ความอดทน: หนึ่งล้านเขียนรอบ
	การเก็บข้อมูล: 40 ปี
การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม	มีอุปกรณ์ปลอดสารตะกั่ว/ปราศจากฮาโลเจน
ตัวเลือกแพ็คเกจ	8-Lead Jedec Pdip, Jedec Soic, Eiaj Soic, ultra-thin แพ็คเกจอาร์เรย์ขนาดเล็ก (SAP), TSSOP และ DBGA2
การขายตาย	เวเฟอร์ฟอร์มแพ็ควาฟเฟิลและเวเฟอร์ที่ถูกกระแทก

การใช้งานที่หลากหลายของ AT24C256 EEPROM

การบันทึกข้อมูล

AT24C256 EEPROM มักจะเห็นการใช้งานในระบบสำหรับการบันทึกข้อมูลโดยให้พื้นที่จัดเก็บที่แข็งแกร่งซึ่งไม่สามารถลดความน่าเชื่อถือของข้อมูลได้ด้วยลักษณะที่ไม่ระเหยข้อมูลยังคงไม่เปลี่ยนแปลงท่ามกลางการหยุดชะงักของพลังงานซึ่งพิสูจน์ได้ว่ามีค่าเมื่อบันทึกสภาพแวดล้อมที่ไวต่อเวลาเช่นอุณหภูมิและความชื้นคุณสามารถสร้างการตั้งค่าเพื่อจับภาพข้อมูลเซ็นเซอร์อย่างสม่ำเสมอแสดงความสามารถในการปรับตัวและความยืดหยุ่นของ EEPROM ในการใช้งานจริง

อุปกรณ์เสียง

ภายในอุปกรณ์เสียง - รวมถึงผู้เล่นเสียงดิจิตอลและเครื่องช่วยฟัง - AT24C256 EEPROM มีบทบาทสำคัญในการรักษาความเฉพาะเจาะจงและการตั้งค่าการกำหนดค่าความสามารถในการค้ำจุนข้อมูลโดยไม่ต้องใช้ไฟฟ้าช่วยให้มั่นใจได้ว่าอุปกรณ์เหล่านี้จะรักษาการตั้งค่าส่วนบุคคลให้การโต้ตอบที่ราบรื่นแม้หลังจากรอบพลังงานเฟิร์มแวร์ได้รับการปรับแต่งอย่างชำนาญเพิ่มประสิทธิภาพทั้งประสิทธิภาพของการอ่านและการเขียนและสนับสนุนประสิทธิภาพของอุปกรณ์ที่ติดทนนาน

โซลูชั่นการจัดเก็บทุติยภูมิ

เมื่อใช้เป็นแหล่งเก็บข้อมูลรอง AT24C256 EEPROM เป็นตัวเลือกที่ใช้งานได้จริงสำหรับอุปกรณ์ที่ต้องการการขยายหน่วยความจำปานกลางแอปพลิเคชันนี้ช่วยระบบที่ขับเคลื่อนด้วยไมโครคอนโทรลเลอร์จัดการข้อมูลที่ไม่สำคัญการจองหน่วยความจำหลักสำหรับกระบวนการที่เข้มข้นยิ่งขึ้นคุณสามารถออกแบบระบบเหล่านี้ได้โดยมุ่งเน้นที่รูปแบบการเข้าถึงหน่วยความจำใช้ประโยชน์จากการจัดการพื้นที่เก็บข้อมูลที่มีประสิทธิภาพเพื่อยืดอายุการใช้งานทรัพยากรหน่วยความจำ

การวิเคราะห์ข้อมูล

ที่เกี่ยวข้องกับการวิเคราะห์ข้อมูลขั้นสูงส่วนใหญ่อยู่ในอุปกรณ์พกพาหรือขอบ AT24C256 EEPROM ทำหน้าที่เป็นที่เก็บข้อมูลเสริมสำหรับข้อมูลการเปลี่ยนผ่านและพารามิเตอร์อินเทอร์เฟซที่ตรงไปตรงมาทำให้การรวมตัวกันเป็นเฟรมเวิร์กการวิเคราะห์ช่วยให้การปรับใช้อัลกอริทึม Swift ใช้สำหรับการเข้าถึงค่าสัมประสิทธิ์ที่เก็บไว้หรือบันทึกทางประวัติศาสตร์คุณสามารถสังเกตผลกระทบการเปลี่ยนแปลงในการเพิ่มประสิทธิภาพการคำนวณโดยบางครั้งปลดล็อคความก้าวหน้าที่โดดเด่น

ความต้องการหน่วยความจำเพิ่มเติม

ในสถานการณ์ที่สถาปัตยกรรมของระบบต้องการหน่วยความจำที่ขยายตัวเพื่อเพิ่มฟังก์ชั่น AT24C256 EEPROM นำเสนอถนนราคาไม่แพงส่วนใหญ่เป็นประโยชน์สำหรับระบบฝังตัวที่มีพื้นที่บอร์ดที่แน่นหนาหรืองบประมาณ จำกัด สำหรับทางเลือกที่มีราคาแพงกว่าคุณมักจะใช้ EEPROM นี้เพื่อเพิ่มความสามารถโดยไม่ต้องออกแบบใหม่ที่สำคัญสะท้อนให้เห็นถึงยูทิลิตี้ที่ใช้งานได้จริงในการนำทางความซับซ้อนในการออกแบบและการส่งเสริมความชำนาญทางเทคโนโลยีกลยุทธ์เหล่านี้เน้นการมีส่วนร่วมที่โดดเด่นของ EEPROM ต่อวิวัฒนาการของอิเล็กทรอนิกส์สมัยใหม่

เทียบเท่า

- 24LC512

ทางเลือก

- 24C04

- 24lc1026

- 25lc040

- 24C32

การมีส่วนร่วมที่ดีที่สุดกับ AT24C256 EEPROM

การกำหนดค่าการสื่อสาร I2C

การใช้ AT24C256 EEPROM อย่างเต็มที่เกี่ยวข้องกับการเริ่มต้นช่องทางการสื่อสาร I2C ที่เชื่อถือได้ไดอะแกรมการเชื่อมต่อทำหน้าที่เป็นแนวทางพื้นฐานนำการเดินสายที่แม่นยำของหมุด SCK และ SDA ไปยังไมโครคอนโทรลเลอร์ของคุณการรวมตัวต้านทานแบบดึงขึ้นที่เหมาะสมช่วยเพิ่มความน่าเชื่อถือและความยืดหยุ่นของสายเหล่านี้ช่วยหลีกเลี่ยงปัญหาข้อมูลเนื่องจากการรบกวนกระบวนการของค่าตัวต้านทานแบบปรับแต่งเพื่อให้ตรงกับความจำเป็นของวงจรสามารถหนุนความสมบูรณ์ของสัญญาณได้อย่างมากส่งเสริมการไหลของข้อมูลที่ปลอดภัย

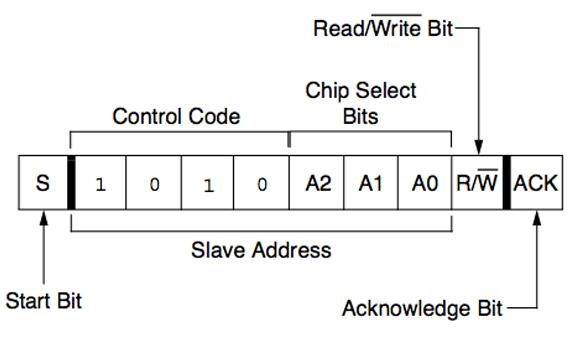

พูดถึง eeproms หลาย

ภารกิจของการจัดการกับความสำคัญที่ได้รับเมื่อประสานงานหน่วย EEPROM จำนวนมากโดยการกำหนดค่าพินที่อยู่ A0, A1 และ A2 แต่ละหน่วยจะได้รับข้อมูลประจำตัวที่ไม่ซ้ำกันช่วยให้ไมโครคอนโทรลเลอร์สามารถนำทางอุปกรณ์หลายเครื่องได้อย่างราบรื่นและหลีกเลี่ยงการปะทะการสื่อสารการวางแผนอย่างมีกลยุทธ์การตั้งค่าที่อยู่ในระหว่างขั้นตอนการออกแบบฮาร์ดแวร์สามารถลดการขยายตัวในอนาคตลดความท้าทายความสามารถในการปรับขนาดของโครงการและการอัพเกรดระบบอำนวยความสะดวก

รักษาความปลอดภัยและความสมบูรณ์ของข้อมูล

ฟังก์ชั่นการป้องกันการเขียนใน AT24C256 ปกป้องข้อมูลที่ละเอียดอ่อนต่อการเปลี่ยนแปลงที่ไม่ได้รับอนุญาตการเปิดใช้งานการควบคุมนี้ช่วยรักษาความปลอดภัยข้อมูลที่ร้ายแรงโดยเฉพาะอย่างยิ่งในสถานการณ์ที่ความสมบูรณ์ของข้อมูลเป็นข้อพิจารณาที่สำคัญการเริ่มต้นคุณสมบัติความปลอดภัยเหล่านี้ในช่วงต้นระหว่างขั้นตอนการออกแบบสามารถบรรเทาความเสี่ยงที่อาจเกิดขึ้นได้เพิ่มความแข็งแกร่งของระบบนอกจากนี้แอปพลิเคชันเปิดเผยว่าการรวมการป้องกันฮาร์ดแวร์กับโปรโตคอลความปลอดภัยของซอฟต์แวร์กำหนดการป้องกันที่แข็งแกร่งทำให้มั่นใจได้ถึงความปลอดภัยของข้อมูลที่ครอบคลุม

ดำเนินการถ่ายโอนข้อมูลได้อย่างมีประสิทธิภาพ

ความแม่นยำในการเขียนโปรแกรมที่อยู่การลงทะเบียนเป็นกุญแจสำคัญสำหรับการดำเนินการถ่ายโอนข้อมูลที่ราบรื่นช่วยให้การอ่านและการเขียนที่เชื่อถือได้ในขณะที่ลดข้อผิดพลาดการทำความเข้าใจกรอบการใช้งานของอุปกรณ์ควบคู่ไปกับการฝึกการเขียนโปรแกรมแบบลงมือปฏิบัตินั้นใช้งานได้ในการเพิ่มขีดความสามารถของ EEPROM ให้สูงสุดยิ่งไปกว่านั้นการแลกเปลี่ยนข้อมูลเชิงลึกหรือกลยุทธ์ในการกำหนดค่าการลงทะเบียนเหล่านี้สามารถนำไปสู่การออกแบบที่เพิ่มขึ้นและเหนียวแน่นในโครงการที่มุ่งเน้นทีม

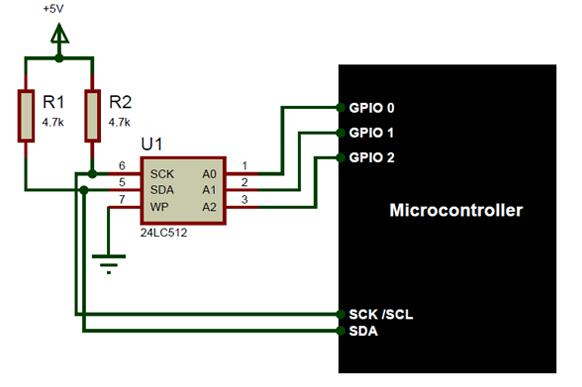

ข้อควรพิจารณาในการออกแบบวงจรสำหรับ AT24C256 EEPROM

เชื่อมต่อสาย SCK และ SDA ของ AT24C256 EEPROM เข้ากับพินไมโครคอนโทรลเลอร์ที่เหมาะสมเพื่อให้แน่ใจว่าได้รวมตัวต้านทานแบบดึงขึ้นที่เหมาะสมตัวต้านทานเหล่านี้เป็นเครื่องมือในการรักษาสายบัส I2C ในสถานะสูงที่มั่นคงและเริ่มต้นลดสัญญาณรบกวนและปรับปรุงความสมบูรณ์ของสัญญาณในสภาพแวดล้อมที่มีแนวโน้มที่จะรบกวนแม่เหล็กไฟฟ้าการรักษาการสื่อสารที่มั่นคงในสายเหล่านี้จะมีประโยชน์สำหรับการถ่ายโอนข้อมูลที่น่าเชื่อถือ

ที่อยู่พิน A0, A1 และ A2 มีผลต่อการเลือกชิป EEPROM แต่ละตัวอย่างมีนัยสำคัญในระบบที่ต้องการ EEPROM หลายตัวพินเหล่านี้เปิดใช้งานการเลือกที่ไม่ซ้ำกันของแต่ละชิปโดยการตั้งค่าการกำหนดค่าที่อยู่ที่แตกต่างกันสิ่งนี้อำนวยความสะดวกในการรวมอุปกรณ์หลายเครื่องอย่างราบรื่นการหลีกเลี่ยงข้อผิดพลาดข้อมูลในการออกแบบวงจรหนาแน่นต้องใช้การกำหนดที่อยู่ที่ไม่ซ้ำกันเพื่อป้องกันการเข้าถึงชิปที่ไม่ถูกต้องโดยไม่ได้ตั้งใจซึ่งเป็นข้อกังวลที่พบบ่อยในการออกแบบระบบที่ซับซ้อน

การเขียนพินพินทำหน้าที่เป็นมาตรการป้องกันไว้ก่อนสำหรับ EEPROMการมีส่วนร่วมของพินนี้สามารถล็อคข้อมูลอย่างปลอดภัยการปิดกั้นการเขียนโดยไม่ตั้งใจและปกป้องข้อมูลที่เก็บไว้คุณลักษณะนี้พิสูจน์ได้ว่าเป็นประโยชน์อย่างยิ่งในระบบที่การรักษาความสมบูรณ์ของข้อมูลนั้นร้ายแรงเนื่องจากการเปลี่ยนแปลงที่ไม่ได้ตั้งใจอาจส่งผลให้ระบบล้มเหลวหรือสูญเสียข้อมูลอย่างมากการมีปฏิสัมพันธ์กับ AT24C256 EEPROM เกี่ยวข้องกับการใช้ที่อยู่ลงทะเบียนเพื่อจัดการการอ่านหรือเขียนงานหนึ่งไบต์ต่อครั้งโดยการเข้าถึงการลงทะเบียนอย่างเป็นระบบคุณสามารถดำเนินการข้อมูลที่มีประสิทธิภาพการออกแบบวงจรมืออาชีพเน้นการสื่อสารที่มีโครงสร้างนี้เพื่อให้แน่ใจว่าอุปกรณ์ทำงานภายในพารามิเตอร์ที่คาดการณ์ไว้ลดข้อผิดพลาดในการจัดการข้อมูลที่อาจเกิดขึ้น

มิติ

ผู้ผลิต

Microchip Technology ตั้งอยู่ที่ Chandler, Arizona และมีชื่อเสียงในด้านความเชี่ยวชาญด้านไมโครคอนโทรลเลอร์และโซลูชั่นอะนาล็อกด้วยการมุ่งเน้นไปที่การจัดหาผลิตภัณฑ์ที่เชื่อถือได้ บริษัท มีจุดมุ่งหมายเพื่อลดต้นทุนระบบและเพิ่มความเร็วในการเข้าสู่ตลาดผลิตภัณฑ์ที่หลากหลายของพวกเขาให้บริการแอพพลิเคชั่นต่าง ๆ ทั่วโลกรวมถึงระบบยานยนต์อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและเครื่องจักรอุตสาหกรรมการอุทธรณ์ที่กว้างขวางนี้แสดงให้เห็นถึงความสามารถของไมโครชิพในการปรับและตอบสนองความต้องการที่ซับซ้อนของตลาดที่หลากหลาย

เทคโนโลยี Microchip ให้ความสำคัญกับนวัตกรรมอย่างมากและสร้างความมั่นใจในคุณภาพซึ่งช่วยให้อุตสาหกรรมมีความแม่นยำและการใช้งานด้วยการผสมผสานมาตรการความปลอดภัยขั้นสูงและตัวเลือกการเชื่อมต่อโซลูชั่นของ Microchip ให้ทันกับความต้องการที่เปลี่ยนแปลงตลอดเวลาของโครงสร้างพื้นฐานทางเทคโนโลยีที่ทันสมัยการอุทิศตนของ บริษัท ในการออกแบบที่ประหยัดพลังงานยังส่งเสริมการปฏิบัติที่ยั่งยืนโดยสอดคล้องกับการเคลื่อนไหวของอุตสาหกรรมเพื่อลดผลกระทบต่อสิ่งแวดล้อมในอุปกรณ์อิเล็กทรอนิกส์
