ตัวต้านทานลดแรงดันไฟฟ้าได้อย่างไร: คู่มือที่สมบูรณ์ในการแบ่งแรงดันไฟฟ้าและทางเลือก

ตัวต้านทานมีบทบาทสำคัญในการควบคุมแรงดันไฟฟ้าและกระแสไฟฟ้าในวงจรอิเล็กทรอนิกส์แต่พวกเขาลดแรงดันไฟฟ้าได้อย่างไร?คู่มือนี้อธิบายว่าตัวต้านทานทำงานอย่างไรโดยเฉพาะอย่างยิ่งในตัวแบ่งแรงดันไฟฟ้าและวิธีที่พวกเขาช่วยลดแรงดันไฟฟ้าสำหรับชิ้นส่วนอิเล็กทรอนิกส์ที่แตกต่างกันนอกจากนี้คุณยังจะได้เรียนรู้เกี่ยวกับตัวต้านทานประเภทต่างๆคุณสมบัติของพวกเขาและเมื่อใดควรใช้เราจะสำรวจทางเลือกที่ดีกว่าเช่นหน่วยงานกำกับดูแลแรงดันไฟฟ้าและตัวแปลง DC-DC เพื่อควบคุมแรงดันไฟฟ้าที่เสถียรมากขึ้นคู่มือนี้จะช่วยให้คุณเข้าใจวิธีการใช้ตัวต้านทานอย่างมีประสิทธิภาพในวงจรของคุณ

แคตตาล็อก

บทบาทของตัวต้านทานในการลดแรงดันไฟฟ้า

ตัวต้านทานช่วยควบคุมแรงดันไฟฟ้าในวงจรอิเล็กทรอนิกส์โดยเฉพาะอย่างยิ่งผ่าน ตัวแบ่งแรงดันไฟฟ้า-ตัวแบ่งแรงดันไฟฟ้าเป็นวงจรง่าย ๆ ที่แยกแรงดันไฟฟ้าสูงออกเป็นชิ้นส่วนที่เล็กลงทำให้ง่ายต่อการจัดหาแรงดันไฟฟ้าที่เหมาะสมไปยังส่วนต่าง ๆ ของอุปกรณ์วิธีนี้มักจะใช้ในวงจรที่มีตัวต้านทานที่เชื่อมต่อเป็นอนุกรมหรือขนานทำให้สามารถควบคุมแรงดันไฟฟ้าที่แม่นยำสำหรับการใช้งานทางอิเล็กทรอนิกส์จำนวนมากการใช้งานทั่วไปของตัวแบ่งแรงดันไฟฟ้าหนึ่งครั้งคือในอุปกรณ์ที่ต้องการแรงดันไฟฟ้าที่ปรับได้ชิ้นส่วนเช่นโพเทนชิโอมิเตอร์ (หรือตัวต้านทานตัวแปร) สามารถเปลี่ยนความต้านทานเมื่อหมุนหรือเลื่อนการเปลี่ยนแปลงนี้มีผลต่อเอาต์พุตแรงดันไฟฟ้าช่วยควบคุมสิ่งต่าง ๆ เช่นระดับเสียงในอุปกรณ์เสียงหรือความสว่างของหน้าจอในจอแสดงผล

รูปที่ 2 วงจรตัวแบ่งแรงดันไฟฟ้าพื้นฐาน

พิจารณาไมโครคอนโทรลเลอร์ที่ขับเคลื่อนด้วยแบตเตอรี่ 9V แต่สามารถทำงานได้อย่างปลอดภัยที่ 3Vหากใช้ 9V เต็มรูปแบบโดยตรงไมโครคอนโทรลเลอร์อาจเสียหายได้ทางออกที่ง่ายคือการใช้ตัวแบ่งแรงดันไฟฟ้าที่ทำจากตัวต้านทานเพื่อก้าวแรงดันไฟฟ้าลงไปที่ 3Vวิธีนี้มีทั้งประสิทธิภาพและมีประสิทธิภาพส่วนต่อไปนี้จะอธิบายว่าตัวแบ่งแรงดันไฟฟ้าทำงานอย่างไรวิธีลดแรงดันครึ่งหนึ่งและวิธีลดแรงดันไฟฟ้าลงในระดับที่ต้องการโดยใช้ค่าตัวต้านทานที่เฉพาะเจาะจง

วิธีลดแรงดันไฟฟ้าครึ่งหนึ่ง?

วิธีที่ง่ายที่สุดในการตัดแรงดันครึ่งหนึ่งคือการใช้ตัวต้านทานสองตัวที่มีค่าเดียวกันที่เชื่อมต่อเป็นแถวซึ่งเรียกว่าก วงจรซีรีส์-เมื่อกระแสไฟฟ้าไหลผ่านตัวต้านทานเหล่านี้แรงดันไฟฟ้าทั้งหมดจะถูกแบ่งออกระหว่างกันอย่างเท่าเทียมกันซึ่งหมายความว่าจุดระหว่างตัวต้านทานสองตัวจะมีแรงดันไฟฟ้าครึ่งหนึ่งของแหล่งพลังงานดั้งเดิมวิธีนี้ง่ายมากและไม่ต้องการชิ้นส่วนพิเศษเช่นหน่วยงานกำกับดูแลแรงดันไฟฟ้าหรือหม้อแปลงเนื่องจากใช้งานได้กับตัวต้านทานเพียงสองตัวจึงใช้กันทั่วไปในอุปกรณ์อิเล็กทรอนิกส์เมื่อต้องการแรงดันไฟฟ้าที่ต่ำกว่าวงจรหลายวงใช้เทคนิคนี้เพื่อให้แน่ใจว่าส่วนประกอบได้รับพลังงานที่ถูกต้องโดยไม่ได้รับความเสียหายมันเป็นวิธีพื้นฐาน แต่มีประโยชน์มากในการควบคุมแรงดันไฟฟ้า

รูปที่ 3 ตัวแบ่งแรงดันไฟฟ้าที่มีตัวต้านทาน10kΩ

ในการสร้างตัวแบ่งแรงดันไฟฟ้าที่ตัดแรงดันครึ่งหนึ่งให้เลือกตัวต้านทานสองตัวที่มีค่าเดียวกันเช่น ตัวต้านทาน10kΩ และเชื่อมต่อเป็นอนุกรมระหว่างแหล่งกำเนิดแรงดันไฟฟ้าและพื้นดินจุดระหว่างตัวต้านทานสองตัวนี้จะมีแรงดันไฟฟ้าเดิมครึ่งหนึ่งตัวอย่างเช่นหากคุณเริ่มต้นด้วย 5Vแรงดันไฟฟ้าที่จุดกึ่งกลางจะเป็น 2.5V-ถ้าคุณใช้ 12Vจุดกึ่งกลางจะมี 6V-วิธีนี้ใช้งานได้ในลักษณะเดียวกันไม่ว่าแรงดันไฟฟ้าจะเป็นอย่างไรตราบใดที่ตัวต้านทานทั้งสองเหมือนกันเนื่องจากตัวต้านทานมีขนาดเล็กราคาถูกและหาง่ายนี่เป็นวิธีที่ได้รับความนิยมอย่างมากในการลดแรงดันไฟฟ้าในวงจรมีประโยชน์อย่างยิ่งเมื่อทำงานกับอุปกรณ์ที่ต้องการแรงดันไฟฟ้าที่ต่ำและเชื่อถือได้

วิธีนี้ใช้ในอุปกรณ์อิเล็กทรอนิกส์สำหรับสิ่งต่าง ๆ เช่นการปรับสัญญาณเซ็นเซอร์เปลี่ยนระดับแรงดันไฟฟ้าสำหรับส่วนต่าง ๆ ของวงจรหรือตรวจสอบให้แน่ใจว่าไมโครคอนโทรลเลอร์ได้รับแรงดันไฟฟ้าที่ปลอดภัยอย่างไรก็ตามสิ่งสำคัญอย่างหนึ่งที่ต้องจำไว้คือวิธีนี้ดีที่สุดสำหรับวงจรที่ไม่ได้ใช้พลังงานมากหากคุณเชื่อมต่อบางสิ่งบางอย่างเข้ากับตัวแบ่ง ใช้ไฟฟ้าจำนวนมากมันอาจเปลี่ยนแรงดันไฟฟ้าทำให้มีความน่าเชื่อถือน้อยลงในการแก้ไขปัญหานี้เพิ่มส่วนพิเศษที่เรียกว่าก บัฟเฟอร์ (เช่นแอมพลิฟายเออร์) เพื่อให้แรงดันคงที่นอกจากนี้ขนาดของตัวต้านทานยังมีความสำคัญ ตัวต้านทานที่ใหญ่กว่า ประหยัดพลังงาน แต่อาจรับเสียงไฟฟ้าที่ไม่พึงประสงค์ในขณะที่ ตัวต้านทานขนาดเล็ก ทำให้แรงดันไฟฟ้ามีเสถียรภาพมากขึ้น แต่ใช้พลังงานมากขึ้นการเลือกค่าตัวต้านทานที่เหมาะสมและทำความเข้าใจว่าจะใช้วงจรอย่างไรช่วยให้แน่ใจว่าตัวแบ่งแรงดันไฟฟ้าทำงานได้อย่างถูกต้อง

วิธีลดแรงดันไฟฟ้าเป็นค่าใด ๆ ?

แทนที่จะเพียงแค่ลดแรงดันไฟฟ้าครึ่งวงจรหลายวงจรต้องการระดับแรงดันไฟฟ้าที่เฉพาะเจาะจงตามข้อกำหนดของส่วนประกอบสิ่งนี้สามารถทำได้โดยการเลือกค่าตัวต้านทานที่เหมาะสมในตัวแบ่งแรงดันไฟฟ้าแรงดันเอาต์พุตของตัวแบ่งแรงดันไฟฟ้าสามารถคำนวณได้โดยใช้สูตรต่อไปนี้:

ที่ไหน:

•𝑉𝑂𝑈𝑇เป็นแรงดันเอาต์พุตที่ต้องการ

•𝑉𝐼𝑁คือแรงดันไฟฟ้าอินพุต

•𝑅1เป็นตัวต้านทานแรก

•𝑅2เป็นตัวต้านทานที่สอง

หากคุณรู้ว่าแรงดันเอาต์พุตที่ต้องการ (𝑉𝑂𝑈𝑇) และแรงดันไฟฟ้าอินพุต (𝑉𝐼𝑁) คุณสามารถจัดเรียงสูตรใหม่เพื่อแก้ปัญหาสำหรับ𝑅2:

สมมติว่าคุณต้องก้าวลงไป 5V เป็น 3V และคุณได้เลือกตัวต้านทาน10KΩสำหรับ𝑅1เพื่อค้นหาค่า𝑅2ที่ถูกต้อง:

ดังนั้นการใช้ตัวต้านทาน10kΩเป็น𝑅1และตัวต้านทาน15kΩเป็น𝑅2จะส่งออก 3V

วิธีนี้ช่วยให้สามารถปรับระดับแรงดันไฟฟ้าได้อย่างละเอียดเพื่อให้ตรงกับความต้องการของส่วนประกอบที่แตกต่างกันไม่ว่าจะเป็นการสอบเทียบเซ็นเซอร์การขยับระดับตรรกะหรือการควบคุมพลังงานตัวแบ่งแรงดันไฟฟ้ายังคงเป็นเครื่องมือที่สำคัญและใช้กันอย่างแพร่หลายในวงจรอิเล็กทรอนิกส์

พารามิเตอร์ของตัวต้านทาน

ตัวต้านทานช่วยควบคุมปริมาณไฟฟ้าไหลผ่านวงจรแต่ตัวต้านทานทำมากกว่าแค่ จำกัด กระแสไฟฟ้าพวกเขายังส่งผลกระทบต่อการทำงานของวงจรในสถานการณ์ที่แตกต่างกันเช่นในอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูงระบบพลังงานหรืออุปกรณ์การวัดที่แม่นยำในการเลือกตัวต้านทานที่เหมาะสมคุณต้องเข้าใจปัจจัยสำคัญเช่นความต้านทานผลข้างเคียงที่ไม่พึงประสงค์ขีด จำกัด พลังงานการเปลี่ยนแปลงอุณหภูมิและวิธีที่มันทำปฏิกิริยากับสัญญาณที่แตกต่างกันส่วนนี้อธิบายปัจจัยเหล่านี้และวิธีที่พวกเขาช่วยให้วงจรทำงานได้ดี

ความต้านทาน

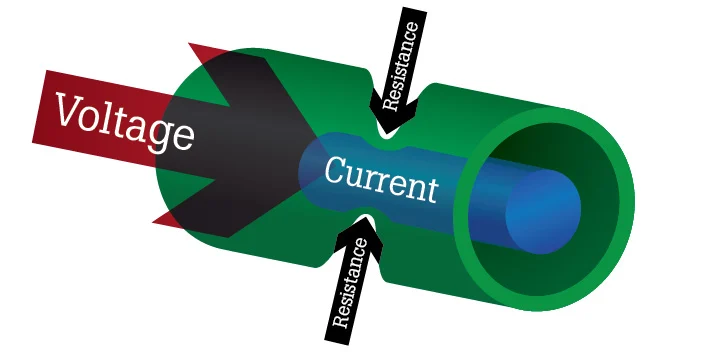

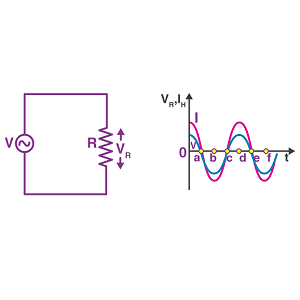

รูปที่ 4. ความต้านทาน

ความต้านทานเป็นคุณสมบัติที่สำคัญที่สุดของตัวต้านทานมันกำหนดว่าตัวต้านทาน จำกัด การไหลของกระแสไฟฟ้าในวงจรเท่าใดความต้านทานวัดเป็นโอห์ม (Ω) และปฏิบัติตามกฎของโอห์ม:

v = i × r

ที่ไหน:

•𝑉คือแรงดันไฟฟ้าเป็นโวลต์

•𝐼เป็นกระแสในแอมแปร์

•𝑅คือการต่อต้านในโอห์ม

โดยการปรับค่าความต้านทานคุณสามารถควบคุมการไหลของกระแสไฟฟ้าจัดการแรงดันตกและควบคุมการกระจายพลังงานในวงจรตัวต้านทานมีให้เลือกมากมายตั้งแต่เศษส่วนของโอห์มไปจนถึง megaohms หลายตัวขึ้นอยู่กับแอปพลิเคชันการเลือกความต้านทานที่ถูกต้องทำให้มั่นใจได้ว่าการแบ่งแรงดันไฟฟ้าที่เหมาะสมการปรับสภาพสัญญาณและความเสถียรของวงจรอย่างไรก็ตามความต้านทานสามารถเปลี่ยนแปลงได้ตามอุณหภูมิทำให้การใช้ตัวต้านทานพิเศษในการใช้งานที่ไวต่ออุณหภูมิเช่นเซ็นเซอร์ที่แม่นยำและระบบอัตโนมัติในอุตสาหกรรม

การเหนี่ยวนำและความจุของกาฝาก

แม้ว่าตัวต้านทานได้รับการออกแบบมาเพื่อให้ความต้านทานบริสุทธิ์ แต่พวกเขายังแสดงคุณสมบัติอุปนัยและ capacitive ที่ไม่ได้ตั้งใจซึ่งอาจส่งผลกระทบต่อประสิทธิภาพของวงจรโดยเฉพาะอย่างยิ่งที่ความถี่สูง การเหนี่ยวนำของกาฝาก เป็นสิ่งที่สังเกตได้มากที่สุดในตัวต้านทานลวดซึ่งโครงสร้างขดทำหน้าที่เหมือนตัวเหนี่ยวนำที่ความถี่สูงสิ่งนี้สามารถบิดเบือนสัญญาณและทำให้เกิดผลกระทบทางไฟฟ้าที่ไม่พึงประสงค์ ความจุกาฝาก เกิดขึ้นเนื่องจากการจัดวางอย่างใกล้ชิดของชิ้นส่วนภายในและเทอร์มินัลของตัวต้านทานแม้แต่ความจุเล็กน้อยก็สามารถรบกวนสัญญาณ AC โดยเฉพาะอย่างยิ่งในแอปพลิเคชันความถี่สูงในวงจรความถี่ต่ำเอฟเฟกต์เหล่านี้มักจะไม่มีนัยสำคัญอย่างไรก็ตามในแอปพลิเคชันเช่นวงจร RF (ความถี่วิทยุ) การสื่อสารโทรคมนาคมและเครื่องมือวัดความแม่นยำตัวต้านทานที่มีผลกระทบจากกาฝากน้อยที่สุดเป็นสิ่งจำเป็นเพื่อป้องกันการบิดเบือนสัญญาณและความต้านทานต่อความต้านทาน

การจัดอันดับพลังงาน

การจัดอันดับพลังงานของตัวต้านทานกำหนดว่ากำลังไฟฟ้าที่สามารถกระจายไปได้อย่างปลอดภัยว่าเป็นความร้อนโดยไม่มีความเสียหายมันถูกวัดเป็นวัตต์ (w)การกระจายพลังงานสามารถคำนวณได้โดยใช้สูตรเหล่านี้:

หรือ

ที่ไหน:

•𝑃คือพลังในวัตต์

•𝑉คือแรงดันไฟฟ้าเป็นโวลต์

•𝐼เป็นกระแสในแอมแปร์

•𝑅คือการต่อต้านในโอห์ม

หากตัวต้านทานอยู่ภายใต้พลังงานมากกว่าที่สามารถจัดการได้มันอาจทำให้ร้อนเกินไปลดลงหรือล้มเหลวอย่างสิ้นเชิงเพื่อป้องกันสิ่งนี้คุณต้องเลือกตัวต้านทานที่มีการจัดอันดับพลังงานซึ่งรวมถึงอัตรากำไรขั้นต้นโดยเฉพาะอย่างยิ่งในวงจรกระแสไฟฟ้าสูงแหล่งจ่ายไฟและระบบควบคุมมอเตอร์

ค่าสัมประสิทธิ์อุณหภูมิของความต้านทาน (TCR)

ค่าสัมประสิทธิ์อุณหภูมิของความต้านทาน (TCR) แสดงให้เห็นว่าความต้านทานของตัวต้านทานเปลี่ยนไปอย่างไรเมื่ออุณหภูมิสูงขึ้นหรือลงมันถูกวัดในส่วนต่อล้านต่อองศาเซลเซียส (ppm/° C) ซึ่งหมายความว่ามันบอกเราว่าการเปลี่ยนแปลงความต้านทานสำหรับการเปลี่ยนแปลงอุณหภูมิทุกระดับเท่าใดTCR ที่ต่ำกว่าหมายถึงความต้านทานยังคงมีเสถียรภาพมากขึ้นแม้ว่าอุณหภูมิจะเปลี่ยนแปลงตัวต้านทานมีค่า TCR ที่แตกต่างกันโดยปกติจะอยู่ระหว่าง 10 ppm/° C และ 1,000 ppm/° Cตัวต้านทานความแม่นยำที่ใช้ในอุปกรณ์ที่ต้องการความต้านทานอย่างต่อเนื่องมีค่า TCR ต่ำกว่าการเลือกตัวต้านทานที่เหมาะสมขึ้นอยู่กับจำนวนความเสถียรในบางวงจรการเปลี่ยนแปลงการต่อต้านเล็กน้อยไม่สำคัญ แต่ในช่วงอื่น ๆ การเปลี่ยนแปลงเล็กน้อยอาจทำให้เกิดปัญหาได้นั่นเป็นเหตุผลว่าทำไมตัวต้านทาน TCR ต่ำจึงถูกนำมาใช้ในแอพพลิเคชั่นสำคัญที่จำเป็นต้องมีประสิทธิภาพอย่างต่อเนื่อง

TCR มีความสำคัญในสถานที่ที่อุณหภูมิเปลี่ยนไปมากเช่นในรถยนต์เครื่องบินโรงงานและอุปกรณ์วัดหากตัวต้านทานมี TCR สูงความต้านทานจะเปลี่ยนไปมากขึ้นเมื่อการเปลี่ยนแปลงของอุณหภูมิซึ่งอาจทำให้เกิดข้อผิดพลาดในวงจรอิเล็กทรอนิกส์สิ่งนี้อาจนำไปสู่การอ่านที่ไม่ถูกต้องสัญญาณที่ไม่เสถียรหรือประสิทธิภาพของวงจรที่ไม่ดีเพื่อป้องกันสิ่งนี้วิศวกรใช้ตัวต้านทาน TCR ต่ำในระบบที่ต้องการความแม่นยำและความเสถียรตัวอย่างเช่นในเครื่องบินที่อุณหภูมิอาจแตกต่างกันอย่างกว้างขวางตัวต้านทาน TCR ต่ำช่วยให้อุปกรณ์อิเล็กทรอนิกส์ทำงานได้อย่างถูกต้องในการวัดอุปกรณ์เช่นมิเตอร์ดิจิตอลการใช้ตัวต้านทาน TCR ต่ำจะช่วยให้การอ่านมีความแม่นยำโดยการลดข้อผิดพลาดที่เกี่ยวข้องกับอุณหภูมิด้วยการเลือกตัวต้านทานที่เหมาะสมคุณสามารถตรวจสอบให้แน่ใจว่าระบบอิเล็กทรอนิกส์ทำงานได้ดีไม่ว่าอุณหภูมิจะเปลี่ยนแปลงเท่าใด

ความอดทน

ความอดทนคือจำนวนความต้านทานที่แท้จริงของตัวต้านทานอาจแตกต่างจากค่าที่ระบุไว้มันจะได้รับเป็นเปอร์เซ็นต์และแสดงให้เห็นว่าความต้านทานสามารถเปลี่ยนแปลงได้มากเพียงใดเนื่องจากความแตกต่างเล็กน้อยในการผลิตหรือปัจจัยภายนอกเช่นอุณหภูมิตัวอย่างเช่นหากตัวต้านทานถูกระบุว่าเป็น 100 โอห์มที่มีความอดทน± 5%ความต้านทานที่แท้จริงอาจอยู่ระหว่าง 95 และ 105 โอห์มความอดทนที่น้อยลงหมายถึงความต้านทานที่แท้จริงของตัวต้านทานอยู่ใกล้กับค่าที่ระบุไว้ทำให้แม่นยำยิ่งขึ้นในบางวงจรการเปลี่ยนแปลงเล็กน้อยในความต้านทานไม่สำคัญดังนั้นตัวต้านทานที่มีความคลาดเคลื่อนขนาดใหญ่ยังสามารถทำงานได้ดีอย่างไรก็ตามในวงจรที่ต้องการความแม่นยำการเลือกตัวต้านทานที่มีความอดทนต่ำช่วยให้วงจรทำงานได้ตามที่คาดไว้

ตัวต้านทานทุกวันมักจะมีความคลาดเคลื่อน± 5% หรือ± 10% ซึ่งดีพอสำหรับวงจรพื้นฐานเช่นไฟ LED หรือระบบพลังงานอย่างไรก็ตามตัวต้านทานบางตัวถูกทำให้แม่นยำมากโดยมีความคลาดเคลื่อนต่ำถึง± 0.1% หรือน้อยกว่าสิ่งเหล่านี้ใช้ในวงจรที่แม้กระทั่งการเปลี่ยนแปลงความต้านทานเล็กน้อยอาจทำให้เกิดปัญหาเช่นในอุปกรณ์การแพทย์หรือระบบประมวลผลสัญญาณในกรณีเหล่านี้การใช้ตัวต้านทานที่มีความทนทานต่ำช่วยให้มั่นใจได้ว่าประสิทธิภาพที่มั่นคงและเชื่อถือได้คนอื่นเลือกตัวต้านทานตามจำนวนความแม่นยำในขณะที่ยังพิจารณาค่าใช้จ่ายและประสิทธิภาพด้วยการเลือกความอดทนที่ถูกต้องพวกเขาสามารถตรวจสอบให้แน่ใจว่าวงจรทำงานได้ดีโดยไม่ต้องเสียค่าใช้จ่ายที่ไม่จำเป็น

ค่าสัมประสิทธิ์แรงดันไฟฟ้าของความต้านทาน (VCR)

ค่าสัมประสิทธิ์แรงดันไฟฟ้าของความต้านทาน (VCR) อธิบายถึงวิธีการเปลี่ยนแปลงความต้านทานของตัวต้านทานเมื่อใช้แรงดันไฟฟ้าในตัวต้านทานส่วนใหญ่การเปลี่ยนแปลงนี้มีขนาดเล็กมากดังนั้นความต้านทานจะอยู่เกือบเท่ากันไม่ว่าจะเป็นแรงดันไฟฟ้าอย่างไรก็ตามในบางประเภทเช่นตัวต้านทานองค์ประกอบคาร์บอนความต้านทานสามารถลดลงเล็กน้อยเมื่อแรงดันไฟฟ้าเพิ่มขึ้นสิ่งนี้เกิดขึ้นเนื่องจากวัสดุภายในตัวต้านทานทำปฏิกิริยากับสนามไฟฟ้าที่สูงขึ้นในวงจรแรงดันไฟฟ้าต่ำเอฟเฟกต์นี้มักจะเล็กเกินไปที่จะสสารแต่ในวงจรแรงดันสูงแม้การเปลี่ยนแปลงเล็กน้อยในความต้านทานอาจส่งผลต่อการทำงานของวงจรหากความต้านทานเปลี่ยนแปลงมากเกินไปอาจทำให้เกิดปัญหาในประสิทธิภาพของวงจรนำไปสู่สัญญาณที่ไม่ถูกต้องหรือการทำงานที่ไม่เสถียร

ในวงจรที่ใช้แรงดันไฟฟ้าสูงการรักษาความต้านทานเป็นสิ่งสำคัญสิ่งนี้เป็นจริงสำหรับระบบเช่นการกระจายพลังงานอุปกรณ์การวัดที่แม่นยำและแอมพลิฟายเออร์แรงดันไฟฟ้าสูงซึ่งจำเป็นต้องมีความแม่นยำหากความต้านทานเปลี่ยนแปลงด้วยแรงดันไฟฟ้าอาจนำไปสู่ข้อผิดพลาดในการวัดหรือประสิทธิภาพที่คาดเดาไม่ได้เพื่อหลีกเลี่ยงสิ่งนี้ให้ใช้ตัวต้านทานที่มี VCR ต่ำมากซึ่งหมายความว่าความต้านทานของพวกเขาจะยังคงเหมือนเดิมแม้ในขณะที่แรงดันไฟฟ้าเปลี่ยนไปการเลือกตัวต้านทานที่เหมาะสมจะช่วยให้วงจรมีความเสถียรและเชื่อถือได้ป้องกันการเปลี่ยนแปลงที่ไม่พึงประสงค์และทำให้มั่นใจได้ว่าการทำงานที่ราบรื่นในสภาวะแรงดันไฟฟ้าที่แตกต่างกัน

การตอบสนองความถี่

การตอบสนองความถี่ของตัวต้านทานหมายถึงวิธีการเปลี่ยนแปลงความต้านทานเมื่อใช้กับความถี่ที่แตกต่างกันตามหลักการแล้วตัวต้านทานควรให้ความต้านทานและไม่มีอะไรอื่นไม่ว่าจะเป็นความถี่อย่างไรก็ตามตัวต้านทานไม่สมบูรณ์แบบและเอฟเฟกต์เล็ก ๆ อื่น ๆ สามารถเปลี่ยนวิธีการทำงานโดยเฉพาะอย่างยิ่งที่ความถี่สูงเอฟเฟกต์เหล่านี้เกิดขึ้นเนื่องจากตัวต้านทานจริงไม่ได้เป็นเพียงแค่บล็อกวัสดุที่เรียบง่ายพวกเขามีขนาดรูปร่างและตะกั่วโลหะที่เชื่อมต่อกับวงจรที่ความถี่สูงมากการเหนี่ยวนำและความจุจำนวนเล็กน้อยจะปรากฏในตัวต้านทานซึ่งสามารถเปลี่ยนพฤติกรรมของมันได้แทนที่จะทำตัวเหมือนตัวต้านทานที่สมบูรณ์แบบมันอาจเริ่มทำงานเหมือนตัวเหนี่ยวนำหรือตัวเก็บประจุตัวเล็ก ๆ ซึ่งส่งผลกระทบต่อการส่งสัญญาณผ่านมัน

ที่ความถี่ต่ำเอฟเฟกต์พิเศษเหล่านี้มีขนาดเล็กมากจนไม่สำคัญและตัวต้านทานทำงานตามที่คาดไว้อย่างไรก็ตามที่ความถี่สูงโดยเฉพาะอย่างยิ่งในวงจรที่ใช้สำหรับสัญญาณวิทยุอุปกรณ์สื่อสารหรือระบบดิจิตอลที่รวดเร็วมากเอฟเฟกต์เหล่านี้จะเห็นได้ชัดเจนมากขึ้นการเหนี่ยวนำและความจุของตัวต้านทานสามารถเปลี่ยนวิธีที่สัญญาณเคลื่อนที่ผ่านวงจรบางครั้งทำให้มันอ่อนแอลงหรือทำให้เกิดความล่าช้าในระบบที่ต้องการสัญญาณที่ชัดเจนและแม่นยำเช่นอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูงหรืออุปกรณ์การวัดที่แม่นยำการเลือกตัวต้านทานที่เหมาะสมนั้นสำคัญมากคุณต้องเลือกตัวต้านทานที่ออกแบบมาเพื่อรองรับความถี่สูงเพื่อไม่ให้เกิดผลกระทบต่อประสิทธิภาพของวงจรโดยไม่ตั้งใจ

อุณหภูมิการทำงานสูงสุด

ตัวต้านทานทุกตัวมีอุณหภูมิสูงสุดที่สามารถจัดการได้ในขณะที่ยังทำงานได้อย่างถูกต้องหากอุณหภูมิเกินขีด จำกัด นี้ความต้านทานของตัวต้านทานอาจเปลี่ยนแปลงซึ่งอาจส่งผลต่อการทำงานของวงจรในบางกรณีความร้อนสูงสามารถสร้างความเสียหายให้กับตัวต้านทานทำให้มีประสิทธิภาพน้อยลงหรือทำให้มันล้มเหลวอย่างสมบูรณ์นี่เป็นปัญหาใหญ่เนื่องจากตัวต้านทานที่ล้มเหลวสามารถเปลี่ยนวิธีการไหลของกระแสไฟฟ้าในวงจรซึ่งนำไปสู่ความผิดปกติเพื่อป้องกันสิ่งนี้ให้เลือกตัวต้านทานที่สามารถรองรับอุณหภูมิที่คาดหวังได้พวกเขายังพิจารณาปัจจัยต่าง ๆ เช่นพลังงานที่ตัวต้านทานจะใช้อุณหภูมิโดยรอบและระบบช่วยให้ความร้อนหนีได้ดีเพียงใด

ความร้อนมากเกินไปอาจทำให้เกิดการเปลี่ยนแปลงความต้านทานถาวรลดอายุการใช้งานของตัวต้านทานหรือนำไปสู่ความล้มเหลวของวงจรนี่เป็นสิ่งสำคัญในสถานที่ที่อุณหภูมิสูงเป็นเรื่องธรรมดาเช่นเครื่องจักรอุตสาหกรรมรถยนต์และอุปกรณ์อิเล็กทรอนิกส์การบินและอวกาศในกรณีเหล่านี้มีการใช้ตัวต้านทานพิเศษเพราะสามารถรับมือกับความร้อนที่รุนแรงโดยไม่สูญเสียประสิทธิภาพนอกจากนี้คุณยังสามารถเพิ่มวิธีการระบายความร้อนเช่นอ่างล้างมือความร้อนหรือการระบายอากาศเพื่อช่วยจัดการอุณหภูมิการเลือกตัวต้านทานที่เหมาะสมและการควบคุมความร้อนอย่างเหมาะสมจะช่วยให้ระบบอิเล็กทรอนิกส์ปลอดภัยและเชื่อถือได้แม้ในสภาพที่ยากลำบาก

สาเหตุของแรงดันไฟฟ้าลดลงหลังจากตัวต้านทาน

เมื่อกระแสไฟฟ้าไหลผ่านตัวต้านทานส่วนหนึ่งของพลังงานไฟฟ้าจะถูกแปลงเป็นความร้อนเนื่องจากความต้านทานของวัสดุการแปลงนี้ช่วยลดแรงดันไฟฟ้าที่มีอยู่ซึ่งเรียกว่าการลดลงของแรงดันไฟฟ้าการทำความเข้าใจปรากฏการณ์นี้เหมาะอย่างยิ่งสำหรับการออกแบบวงจรที่มีประสิทธิภาพเนื่องจากแรงดันไฟฟ้าที่มากเกินไปอาจส่งผลต่อประสิทธิภาพของส่วนประกอบที่เชื่อมต่อมีหลายปัจจัยที่มีผลต่อการลดลงของแรงดันไฟฟ้ารวมถึงความต้านทานของตัวต้านทานตัวเองความต้านทานเพิ่มเติมในวงจรการเพิ่มภาระไฟฟ้าและการกำหนดค่าตัวต้านทานส่วนนี้สำรวจแต่ละปัจจัยเหล่านี้โดยละเอียด

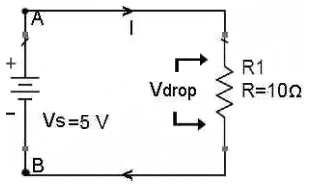

รูปที่ 5. แรงดันไฟฟ้าตกผ่านตัวต้านทาน

ความต้านทานทำให้แรงดันตกลดลงอย่างไร?

เหตุผลหลักแรงดันไฟฟ้าลดลงในวงจรคือความต้านทานของตัวต้านทานเองความต้านทานเป็นคุณสมบัติของวัสดุที่ต่อต้านการไหลของกระแสไฟฟ้าเมื่ออิเล็กตรอนเคลื่อนที่ผ่านตัวต้านทานพวกเขาไม่ได้เดินทางอย่างอิสระแทนที่จะชนกับอะตอมภายในวัสดุการชนเหล่านี้ทำให้สูญเสียพลังงานส่วนใหญ่อยู่ในรูปของความร้อนการสูญเสียพลังงานนี้เป็นสิ่งที่เรารับรู้ว่าเป็นการลดลงของแรงดันไฟฟ้าตามกฎหมายของโอห์มความสัมพันธ์ระหว่างแรงดันไฟฟ้ากระแสและการต่อต้านจะได้รับจากสมการ:

v = i × r

โดยที่𝑉หมายถึงแรงดันไฟฟ้าลดลงของโวลต์𝐼เป็นกระแสในแอมแปร์และ𝑅คือความต้านทานในโอห์มยิ่งความต้านทานมากเท่าใดก็ยิ่งสูญเสียพลังงานมากขึ้นและแรงดันไฟฟ้าก็จะลดลงในตัวต้านทานมากขึ้นนี่คือเหตุผลว่าทำไมในวงจรไฟฟ้าส่วนประกอบที่มีความต้านทานสูงกว่าทำให้เกิดแรงดันไฟฟ้าลดลงในวงจรซีรีย์ตัวต้านทานแต่ละตัวจะลดแรงดันไฟฟ้าที่มีอยู่สำหรับส่วนประกอบถัดไปและแรงดันไฟฟ้าทั้งหมดจะลดลงในตัวต้านทานทั้งหมดเท่ากับแรงดันไฟฟ้าเพื่อให้เข้าใจว่าความต้านทานมีผลต่อการลดลงของแรงดันไฟฟ้าอย่างไรให้พิจารณาวงจรง่าย ๆ ที่แบตเตอรี่ 9V เชื่อมต่อกับตัวต้านทาน1KΩกระแสที่ไหลผ่านวงจรสามารถพบได้โดยใช้กฎหมายของโอห์ม:

ตอนนี้การใช้สูตรเดียวกันเราสามารถกำหนดแรงดันตกข้ามตัวต้านทาน:

v = (9ma) × (1,000Ω) = 9V

ผลลัพธ์นี้บอกเราว่า 9V ทั้งหมดจากแบตเตอรี่ถูกทิ้งข้ามตัวต้านทาน1KΩเนื่องจากนี่เป็นวงจรซีรีย์ง่าย ๆ ที่มีตัวต้านทานเพียงตัวเดียวจึงไม่มีแรงดันไฟฟ้าเหลือสำหรับส่วนประกอบอื่น ๆหากมีตัวต้านทานหลายตัวที่มีอยู่จะมีการแบ่งปันแรงดันไฟฟ้าทั้งหมดในหมู่พวกเขาขึ้นอยู่กับค่าความต้านทานส่วนบุคคลตัวอย่างนี้เน้นว่าความต้านทานโดยตรงส่งผลกระทบโดยตรงต่อแรงดันไฟฟ้าและมีผลต่อประสิทธิภาพของวงจรไฟฟ้า

ความต้านทานเพิ่มเติมในวงจรมีผลต่อการลดลงของแรงดันไฟฟ้าอย่างไร

นอกเหนือจากตัวต้านทานหลักในวงจรองค์ประกอบอื่น ๆ สามารถนำไปสู่ความต้านทานพิเศษซึ่งจะเพิ่มแรงดันไฟฟ้าโดยรวมลดลงความต้านทานเพิ่มเติมนี้มาจากแหล่งต่าง ๆ รวมถึงการเชื่อมต่อที่สึกกร่อนหรือหลวมที่รบกวนการไหลของกระแสไฟฟ้าที่ราบรื่นเมื่อการเชื่อมต่อไม่ปลอดภัยมันจะสร้างจุดอ่อนในวงจรทำให้ยากขึ้นสำหรับกระแสที่จะผ่านซึ่งส่งผลให้สูญเสียพลังงานในรูปแบบของความร้อนในทำนองเดียวกันข้อต่อประสานคุณภาพต่ำสามารถสร้างเส้นทางไฟฟ้าที่อ่อนแอซึ่งแนะนำความต้านทานและทำให้เกิดแรงดันไฟฟ้าลดลงอย่างเห็นได้ชัดอีกประเด็นที่พบบ่อยคือความยาวของสายไฟในวงจรเมื่อสายไฟยาวเกินไปความต้านทานของพวกเขาจะเพิ่มขึ้นตามธรรมชาติเนื่องจากพลังงานไฟฟ้าต้องเดินทางไกลมากขึ้นหันหน้าเข้าหาการต่อต้านมากขึ้นตลอดทางเมื่ออายุส่วนประกอบอิเล็กทรอนิกส์คุณสมบัติทางไฟฟ้าของพวกเขาสามารถลดลงได้นำไปสู่ความต้านทานที่สูงขึ้นและการสูญเสียแรงดันไฟฟ้าเพิ่มเติมปัจจัยทั้งหมดเหล่านี้สามารถรวมเข้ากับประสิทธิภาพและประสิทธิภาพของระบบไฟฟ้าอย่างมีนัยสำคัญทำให้ช่วยลดความต้านทานที่ไม่พึงประสงค์ให้มากที่สุด

ในระบบการกระจายพลังงานสายส่งยาวมักจะประสบกับแรงดันไฟฟ้าที่เห็นได้ชัดเจนเนื่องจากความต้านทานโดยธรรมชาติเมื่อไฟฟ้าเคลื่อนที่ผ่านตัวนำพลังงานบางส่วนจะหายไปในรูปแบบของความร้อนและการสูญเสียนี้มีความสำคัญมากขึ้นในระยะทางไกลหากสายไฟที่ใช้ในระบบนั้นบางหรือทำจากวัสดุที่มีค่าการนำไฟฟ้าต่ำเช่นโลหะผสมบางชนิดแทนที่จะเป็นทองแดงความต้านทานจะเพิ่มขึ้นมากยิ่งขึ้นลดแรงดันไฟฟ้าที่ถึงอุปกรณ์ปลายทางในการต่อสู้กับปัญหานี้ให้ใช้มาตรการหลายอย่างเช่นการใช้สายเคเบิลที่หนาขึ้นซึ่งมีความต้านทานต่ำกว่าและช่วยให้การส่งกระแสไฟฟ้ามีประสิทธิภาพมากขึ้นทางออกทั่วไปอีกประการหนึ่งคือการติดตั้งหน่วยงานกำกับดูแลแรงดันไฟฟ้าหรือหม้อแปลงที่จุดต่าง ๆ ตามสายส่งเพื่อเพิ่มแรงดันไฟฟ้าและต่อต้านการลดลงหากปราศจากวิธีแก้ปัญหาเหล่านี้ระบบไฟฟ้าจะต้องดิ้นรนเพื่อส่งมอบพลังงานที่เพียงพอในระยะทางไกลนำไปสู่ความไร้ประสิทธิภาพลดประสิทธิภาพของอุปกรณ์และความล้มเหลวที่อาจเกิดขึ้นในการใช้งานที่แตกต่างกัน

ความต้องการโหลดเพิ่มแรงดันไฟฟ้าลดลงอย่างไร?

กระแสทั้งหมดที่ไหลในวงจรส่งผลกระทบต่อปริมาณแรงดันไฟฟ้าลดลงเมื่ออุปกรณ์หรือส่วนประกอบจำนวนมากเชื่อมต่อกับแหล่งพลังงานเดียวกันพวกเขาทั้งหมดใช้กระแสไฟฟ้าที่มีอยู่เป็นผลให้กระแสรวมในวงจรเพิ่มขึ้นตามกฎหมายของโอห์ม (V = IR) การลดลงของแรงดันไฟฟ้าขึ้นอยู่กับทั้งกระแส (I) และความต้านทาน (R)ซึ่งหมายความว่าเมื่อกระแสเพิ่มขึ้นแรงดันไฟฟ้าจะลดลงข้ามตัวต้านทานก็จะเพิ่มขึ้นเช่นกันเมื่อแรงดันไฟฟ้าลดลงมากเกินไปมีพลังงานน้อยกว่าสำหรับอุปกรณ์ที่เชื่อมต่อซึ่งอาจทำให้พวกเขาทำงานได้ไม่ดีหรือไม่เลยยิ่งอุปกรณ์เพิ่มมากขึ้นเท่าใดแรงดันไฟฟ้าก็จะยิ่งยากขึ้นสำหรับทุกสิ่งที่จะทำงานได้อย่างถูกต้อง

ตัวอย่างเช่นลองนึกภาพแหล่งจ่ายไฟที่ให้ 5V ไปยังวงจรที่มี LED หนึ่งตัวตอนแรก LED ได้รับ 5V เต็มและส่องแสงอย่างสดใสแต่ถ้ามีการเพิ่ม LED หรือส่วนประกอบอื่น ๆ เพิ่มเติมในแบบคู่ขนานความต้องการปัจจุบันทั้งหมดจะเพิ่มขึ้นสิ่งนี้นำไปสู่การลดลงของแรงดันไฟฟ้าที่มากขึ้นซึ่งหมายความว่าแรงดันไฟฟ้าน้อยลงถึงแต่ละองค์ประกอบเป็นผลให้ไฟ LED อาจหรี่ลงและอุปกรณ์อื่น ๆ อาจไม่ทำงานเช่นกันในบางกรณีหากแรงดันไฟฟ้าลดลงมากเกินไปส่วนประกอบบางอย่างอาจหยุดทำงานโดยสิ้นเชิงเพื่อป้องกันสิ่งนี้แหล่งจ่ายไฟมักจะรวมถึงหน่วยงานกำกับดูแลแรงดันไฟฟ้าซึ่งช่วยให้แรงดันไฟฟ้าคงที่แม้ว่าจะมีการเพิ่มอุปกรณ์มากขึ้นหน่วยงานกำกับดูแลเหล่านี้ทำให้มั่นใจได้ว่าส่วนประกอบทั้งหมดจะได้รับพลังงานที่ต้องการในการทำงานอย่างถูกต้อง

ตัวต้านทานในซีรีส์แบ่งแรงดันไฟฟ้าอย่างไร?

เมื่อตัวต้านทานหลายตัวเชื่อมต่อเป็นอนุกรมแรงดันไฟฟ้าทั้งหมดจะถูกกระจายในหมู่พวกเขาตามความต้านทานส่วนบุคคลของพวกเขาความต้านทานรวมของวงจรคือผลรวมของตัวต้านทานทั้งหมด:

ตัวต้านทานแต่ละตัวจะได้รับแรงดันไฟฟ้าลดลงตามสัดส่วนกับความต้านทาน

ขั้นตอนที่ 1: ค้นหาความต้านทานทั้งหมด

เมื่อตัวต้านทานเชื่อมต่อเป็นอนุกรมความต้านทานของพวกเขาจะเพิ่มขึ้นที่นี่เรามีตัวต้านทานสามตัว: 1KΩ, 2KΩและ3KΩเพื่อค้นหาความต้านทานทั้งหมดเราเพิ่มเข้าด้วยกัน:

ซึ่งหมายความว่าความต้านทานทั้งหมดในวงจรคือ6kΩ

ขั้นตอนที่ 2: ค้นหากระแสในวงจร

ในวงจรซีรีย์กระแสเดียวกันจะไหลผ่านตัวต้านทานทั้งหมดเพื่อค้นหาปัจจุบันเราใช้กฎหมายของโอห์ม:

ที่นี่แรงดันไฟฟ้าทั้งหมด (Vₜₒₜₐₗ) คือ 12V และความต้านทานทั้งหมด (Rₜₒₜₐₗ) คือ6KΩ:

ดังนั้นกระแสที่ไหลผ่านวงจรคือ 2ma (milliamps)

ขั้นตอนที่ 3: ค้นหาแรงดันไฟฟ้าลดลงในตัวต้านทานแต่ละตัว

ตัวต้านทานแต่ละตัวใช้ส่วนหนึ่งของแรงดันไฟฟ้าทั้งหมดในการค้นหาแรงดันไฟฟ้าลดลงในแต่ละอันเราใช้กฎหมายของโอห์มอีกครั้ง (v = ir)

•สำหรับตัวต้านทาน1kΩ:

•สำหรับตัวต้านทาน2KΩ:

•สำหรับตัวต้านทาน3KΩ:

ขั้นตอนที่ 4: ตรวจสอบการลดลงของแรงดันไฟฟ้าทั้งหมด

แรงดันไฟฟ้าทั้งหมดที่ใช้โดยตัวต้านทานทั้งหมดควรเท่ากับแรงดันไฟฟ้าอุปทาน:

2𝑉 + 4𝑉 + 6𝑉 = 12𝑉

เนื่องจากแรงดันไฟฟ้าทั้งหมดลดลงเท่ากับแรงดันไฟฟ้าของอุปทานการคำนวณของเราจึงถูกต้องนี่เป็นการยืนยันว่าในวงจรซีรีย์แรงดันไฟฟ้าจะถูกแบ่งออกเป็นตัวต้านทานตามความต้านทานของพวกเขา

ประเภทของตัวต้านทานสำหรับแรงดันไฟฟ้าและการลดกระแสไฟฟ้า

ตัวต้านทานคงที่

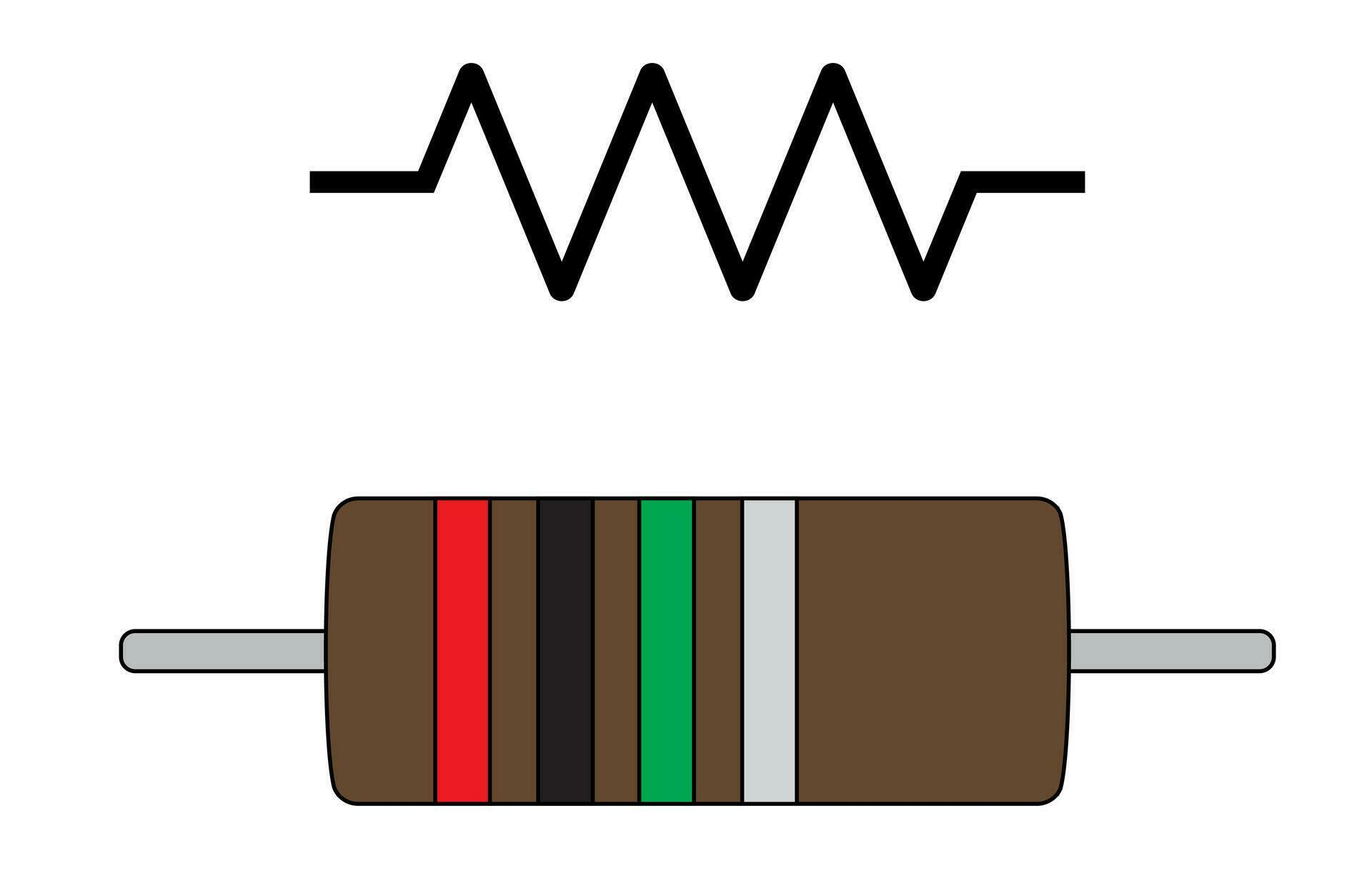

รูปที่ 6. ตัวต้านทานคงที่

ตัวต้านทานคงที่มีค่าความต้านทานคงที่ทำให้ใช้สำหรับวงจรที่ต้องการการควบคุมแรงดันไฟฟ้าที่เสถียรและการควบคุมปัจจุบันตัวต้านทานคงที่ประเภทต่าง ๆ แตกต่างกันไปตามความแม่นยำความทนทานต่อความร้อนและการตอบสนองความถี่ด้านล่างเป็นประเภทของตัวต้านทานคงที่:

1. ตัวต้านทานฟิล์มคาร์บอน

ตัวต้านทานฟิล์มคาร์บอนทำโดยการใช้คาร์บอนบาง ๆ ลงบนแกนเซรามิกกระบวนการผลิตนี้ทำให้พวกเขามีอยู่อย่างกว้างขวางและราคาไม่แพงซึ่งเป็นเหตุผลว่าทำไมพวกเขาจึงใช้ในการใช้งานทางอิเล็กทรอนิกส์ที่มีวัตถุประสงค์ทั่วไปพวกเขาพบในอุปกรณ์ที่มีความแม่นยำสูงไม่ใช่ข้อกำหนดก่อนหน้าในขณะที่ตัวต้านทานเหล่านี้ทำงานได้ดีในวงจรมาตรฐานพวกเขามีข้อเสียบางอย่างหนึ่งในข้อ จำกัด หลักของพวกเขาคือความเสถียรของอุณหภูมิปานกลางซึ่งหมายความว่าความต้านทานของพวกเขาสามารถเปลี่ยนแปลงได้เล็กน้อยเมื่อสัมผัสกับอุณหภูมิที่แตกต่างกันพวกเขามีแนวโน้มที่จะสร้างระดับเสียงที่สูงขึ้นเมื่อเทียบกับตัวต้านทานประเภทอื่น ๆ ซึ่งทำให้พวกเขาไม่เหมาะสำหรับวงจรความแม่นยำที่ต้องการประสิทธิภาพที่แม่นยำและมีเสถียรภาพสูงแม้จะมีข้อ จำกัด เหล่านี้ตัวต้านทานฟิล์มคาร์บอนยังคงเป็นตัวเลือกยอดนิยมเนื่องจากต้นทุนต่ำและใช้งานง่ายในการใช้งานไฟฟ้าและอิเล็กทรอนิกส์ที่หลากหลาย

2. ตัวต้านทานฟิล์มโลหะ

ตัวต้านทานฟิล์มโลหะทำโดยการใช้โลหะผสมโลหะบาง ๆ ลงบนแกนเซรามิกการก่อสร้างนี้ทำให้พวกเขามีข้อได้เปรียบหลายประการเกี่ยวกับตัวต้านทานฟิล์มคาร์บอนรวมถึงความแม่นยำที่ดีขึ้นเสถียรภาพที่มากขึ้นและระดับเสียงรบกวนที่ลดลงเนื่องจากคุณสมบัติเหล่านี้มักใช้ในแอปพลิเคชันที่ต้องการความแม่นยำสูงเช่นเครื่องมือวัดและอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำซึ่งแตกต่างจากตัวต้านทานฟิล์มคาร์บอนตัวต้านทานฟิล์มโลหะรักษาความต้านทานที่เสถียรมากขึ้นแม้ว่าจะสัมผัสกับความผันผวนของอุณหภูมิทำให้พวกเขาเชื่อถือได้มากขึ้นในวงจรที่บอบบางพวกเขายังผลิตเสียงไฟฟ้าน้อยที่สุดสำหรับแอปพลิเคชันสัญญาณความชัดเจนเป็นสิ่งสำคัญแม้ว่าพวกเขาอาจมีราคาแพงกว่าตัวต้านทานฟิล์มคาร์บอนเล็กน้อย แต่ประสิทธิภาพที่ดีขึ้นของพวกเขาทำให้พวกเขาเป็นตัวเลือกที่ต้องการสำหรับวงจรที่ต้องใช้ค่าความต้านทานที่สอดคล้องและแม่นยำ

3. ตัวต้านทานสาย

ตัวต้านทาน Wirewound นั้นทำโดยการคดเคี้ยวอย่างแน่นหนาลวดโลหะมักทำจากวัสดุเช่นนิกเกิล-โครเมียมหรือโลหะผสมโลหะอื่น ๆ รอบเซรามิกที่ไม่ได้รับการสะสมหรือแกนกลางไฟเบอร์กลาสการก่อสร้างนี้ช่วยให้พวกเขาสามารถจัดการระดับพลังงานสูงและกระจายความร้อนได้อย่างมีประสิทธิภาพทำให้เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับการโหลดไฟฟ้าหนักตัวต้านทานเหล่านี้ใช้ในเครื่องจักรอุตสาหกรรมวงจรควบคุมมอเตอร์และแหล่งจ่ายไฟที่ความทนทานและความต้านทานความร้อนเป็นสิ่งสำคัญหนึ่งในข้อได้เปรียบที่ยิ่งใหญ่ที่สุดของพวกเขาคือความสามารถในการทนต่อพลังงานสูงโดยไม่ลดระดับลงอย่างรวดเร็วซึ่งทำให้พวกเขาเชื่อถือได้สำหรับการใช้งานระยะยาวในสภาพแวดล้อมที่ต้องการอย่างไรก็ตามข้อเสียเปรียบหลักของพวกเขาคือคุณสมบัติอุปนัยซึ่งเกิดขึ้นเนื่องจากการออกแบบลวดขดการเหนี่ยวนำนี้สามารถรบกวนสัญญาณความถี่สูงทำให้ตัวต้านทานแบบลุยไม่เหมาะสมสำหรับวงจรที่ต้องการประสิทธิภาพที่แม่นยำในความถี่วิทยุ (RF) หรือแอปพลิเคชันดิจิตอลความเร็วสูงแม้จะมีข้อ จำกัด นี้พวกเขายังคงเป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอปพลิเคชันที่จัดลำดับความสำคัญในการจัดการพลังงานและความทนทานมากกว่าการตอบสนองความถี่

4. ตัวต้านทานฟิล์มหนา

ตัวต้านทานฟิล์มหนาผลิตขึ้นโดยการใช้ชั้นนำของตัวนำขนาดหนาซึ่งทำจากสารประกอบโลหะออกไซด์บนพื้นผิวเซรามิกการออกแบบนี้ทำให้พวกเขาประหยัดค่าใช้จ่ายและมีอยู่อย่างกว้างขวางซึ่งเป็นสาเหตุที่พวกเขาใช้บ่อยในอุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ในครัวเรือนซึ่งแตกต่างจากตัวต้านทานฟิล์มโลหะตัวต้านทานฟิล์มหนาไม่ได้ออกแบบมาเพื่อความแม่นยำหรือความเสถียรอย่างมาก แต่พวกเขายังคงเชื่อถือได้เพียงพอสำหรับวงจรวัตถุประสงค์ทั่วไปที่ความแม่นยำสูงไม่ได้เป็นข้อกำหนดที่สำคัญตัวต้านทานเหล่านี้มักจะพบในโทรทัศน์วิทยุและเครื่องใช้ในครัวที่มีการเปลี่ยนแปลงเล็กน้อยในการต่อต้านไม่ส่งผลกระทบต่อประสิทธิภาพหนึ่งในข้อได้เปรียบหลักของพวกเขาคือความสามารถในการจ่ายของพวกเขาเนื่องจากกระบวนการผลิตนั้นง่ายกว่าและถูกกว่าเมื่อเทียบกับประเภทตัวต้านทานที่แม่นยำยิ่งขึ้นอย่างไรก็ตามพวกเขามีข้อ จำกัด รวมถึงความเสถียรที่ต่ำกว่าและระดับเสียงรบกวนที่สูงกว่าตัวต้านทานฟิล์มโลหะแม้จะมีข้อเสียเหล่านี้ตัวต้านทานฟิล์มหนายังคงเป็นตัวเลือกยอดนิยมในการใช้งานที่ราคาและความพร้อมใช้งานมีความสำคัญมากกว่าความแม่นยำสูง

ตัวต้านทานตัวแปร

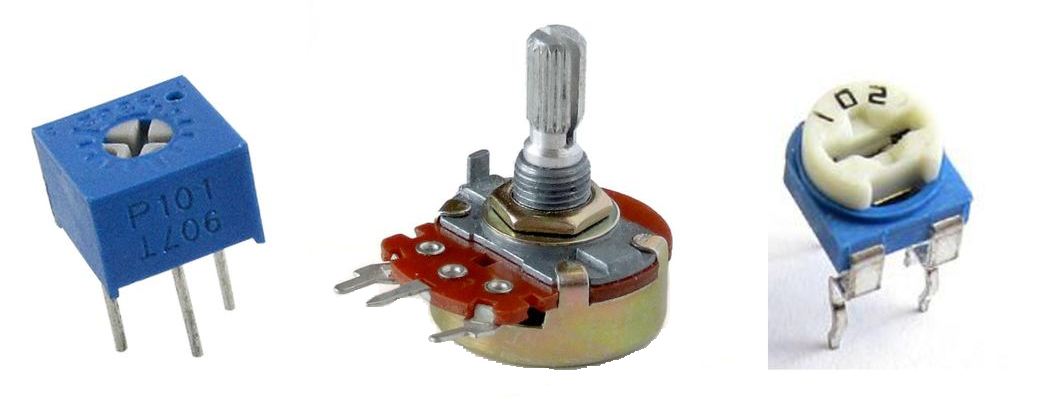

รูปที่ 7 ตัวต้านทานตัวแปร

ตัวต้านทานตัวแปรช่วยให้การปรับความต้านทานด้วยตนเองทำให้มีประโยชน์สำหรับการใช้งานที่แรงดันไฟฟ้าหรือความต้องการการปรับจูนในปัจจุบันด้านล่างเป็นประเภทของตัวต้านทานตัวแปร:

1. โพเทนชิโอมิเตอร์

โพเทนชิโอมิเตอร์เป็นตัวต้านทานตัวแปรที่มีขั้วสามตัวที่ปรับความต้านทานโดยใช้การเลื่อนหรือการหมุนพวกเขาใช้เพื่อควบคุมแรงดันไฟฟ้าในอุปกรณ์อิเล็กทรอนิกส์ที่แตกต่างกันเมื่อคุณหมุนลูกบิดหรือเลื่อนแถบเลื่อนความต้านทานจะเปลี่ยนไปเพื่อให้การปรับเปลี่ยนราบรื่นส่วนประกอบเหล่านี้เป็นเรื่องธรรมดาในการใช้งานหลายครัวเรือนและอุตสาหกรรมที่จำเป็นต้องมีการควบคุมสัญญาณไฟฟ้าที่แม่นยำหนึ่งในการใช้งานหลักของโพเทนชิโอมิเตอร์อยู่ในอุปกรณ์เสียงซึ่งช่วยปรับระดับเสียงเมื่อคุณเปิดปุ่มปรับระดับเสียงบนลำโพงโพเทนชิออมิเตอร์จะเพิ่มขึ้นหรือลดความต้านทานซึ่งจะเปลี่ยนระดับเสียงพวกเขายังใช้ในระบบไฟส่องสว่างเป็นตัวควบคุมหรี่แสงช่วยให้คุณสว่างขึ้นหรือสลัวโดยปรับความต้านทานโพเทนชิโอมิเตอร์ช่วยในการสอบเทียบเซ็นเซอร์สัญญาณไฟฟ้าปรับแต่งในการวัดอุปกรณ์และวงจรอิเล็กทรอนิกส์

โพเทนชิโอมิเตอร์มีประเภทต่าง ๆ โพเทนชิโอมิเตอร์คาร์บอน มีราคาไม่แพง แต่เมื่อเวลาผ่านไป ช่องโหว่ มีความทนทานและแม่นยำมากขึ้น แต่อาจส่งผลกระทบต่อประสิทธิภาพในบางกรณี โพเทนชิโอมิเตอร์พลาสติกนำไฟฟ้า สุดท้ายยาวนานที่สุดและใช้ในอุปกรณ์อิเล็กทรอนิกส์ระดับสูงที่ต้องการประสิทธิภาพที่ราบรื่นโพเทนชิโอมิเตอร์มีค่าในอุปกรณ์จำนวนมากตั้งแต่การควบคุมระดับเสียงไปจนถึงสวิตช์หรี่ประเภทต่าง ๆ เสนอตัวเลือกสำหรับความต้องการที่หลากหลายไม่ว่าคุณจะต้องการโซลูชันราคาไม่แพงหนึ่งที่ทนทานหรือส่วนประกอบที่มีความแม่นยำสูงไม่ว่าจะเป็นประเภทใดตัวต้านทานตัวแปรเหล่านี้ช่วยควบคุมสัญญาณไฟฟ้าในอุปกรณ์อิเล็กทรอนิกส์ในชีวิตประจำวัน

2. Rheostats

Rheostats เป็นตัวต้านทานตัวแปรชนิดอื่น แต่ไม่เหมือนโพเทนชิโอมิเตอร์พวกเขาควบคุมกระแสไฟฟ้าแทนแรงดันไฟฟ้าพวกเขามีสองขั้วและใช้ในวงจรที่ต้องปรับระดับพลังงานเนื่องจากพวกเขาจัดการกับโหลดไฟฟ้าที่สูงขึ้น rheostats มักใช้ในเครื่องจักรอุตสาหกรรมและการใช้งานพลังงานสูงอื่น ๆข้อได้เปรียบที่สำคัญอย่างหนึ่งของ Rheostats คือความสามารถในการรับมือกับโหลดพลังงานสูงสิ่งนี้ทำให้พวกเขามีประโยชน์สำหรับการควบคุมความเร็วมอเตอร์โดยการปรับความต้านทานจะเปลี่ยนวิธีการทำงานของมอเตอร์อย่างรวดเร็วพวกเขายังพบในองค์ประกอบความร้อนเช่นเครื่องทำความร้อนไฟฟ้าและเตารีดบัดกรีที่พวกเขาปรับพลังงานให้ควบคุมอุณหภูมิrheostats ส่วนใหญ่เป็นสายไฟซึ่งหมายความว่าพวกเขามีขดลวดของลวดต้านทานพันรอบแกนกลางการออกแบบนี้ช่วยให้พวกเขาจัดการกับกระแสสูงและใช้เวลานานอย่างไรก็ตามพวกเขามักจะมีขนาดใหญ่กว่าโพเทนชิโอมิเตอร์ทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กอย่างไรก็ตามเรื่องนี้ความทนทานและความสามารถในการจัดการพลังงานทำให้พวกเขามีความสำคัญในการใช้งานอุตสาหกรรมและเชิงพาณิชย์Rheostats มีความสำคัญในวงจรที่ต้องการการควบคุมในปัจจุบันที่แม่นยำพวกเขามักใช้ในมอเตอร์เครื่องทำความร้อนและระบบพลังงานสูงอื่น ๆ

ตัวต้านทานพิเศษ

ตัวต้านทานบางตัวได้รับการออกแบบมาเพื่อตอบสนองแบบไดนามิกกับปัจจัยด้านสิ่งแวดล้อมเช่นการเพิ่มขึ้นของแรงดันไฟฟ้าระดับแสงหรือการเปลี่ยนแปลงอุณหภูมิส่วนประกอบพิเศษเหล่านี้ช่วยเพิ่มการป้องกันวงจรระบบอัตโนมัติและการควบคุมความแม่นยำด้านล่างเป็นประเภทของตัวต้านทานพิเศษ:

1. Varistors (ตัวต้านทานขึ้นอยู่กับแรงดันไฟฟ้า, VDRs)

Varistors เป็นตัวต้านทานพิเศษที่เปลี่ยนความต้านทานตามระดับแรงดันไฟฟ้าเมื่อแรงดันไฟฟ้าอยู่ในช่วงปกติ Varistor มีความต้านทานสูงมากทำให้ไม่สามารถผ่านกระแสไฟฟ้าได้อย่างไรก็ตามหากเกิดแรงดันไฟฟ้าอย่างฉับพลันเช่นระหว่างการโจมตีด้วยฟ้าผ่าหรือไฟกระชากความต้านทานของ varistor ลดลงอย่างมีนัยสำคัญสิ่งนี้จะช่วยให้แรงดันไฟฟ้าส่วนเกินถูกดูดซึมและเปลี่ยนเส้นทางได้อย่างปลอดภัยป้องกันความเสียหายต่อส่วนประกอบอิเล็กทรอนิกส์ด้วยความสามารถที่ไม่ซ้ำกันนี้ Varistors จึงถูกใช้ในวงจรที่ต้องการการป้องกันจากความผันผวนของแรงดันไฟฟ้าที่ไม่คาดคิดพวกเขาทำจากวัสดุออกไซด์ของโลหะซึ่งให้ความทนทานและมีประสิทธิภาพสูงในการจัดการกับการเพิ่มขึ้นของแรงดันไฟฟ้า

Varistors ถูกใช้ในอุปกรณ์ป้องกันไฟกระชากเช่นแถบพลังงานและแผงไฟฟ้าซึ่งช่วยป้องกันเครื่องใช้ที่เชื่อมต่อจากแรงดันไฟฟ้าอย่างฉับพลันหากไม่มี Varistors อุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อนเช่นคอมพิวเตอร์โทรทัศน์และเครื่องจักรอุตสาหกรรมอาจได้รับความเสียหายอย่างง่ายดายจากการเพิ่มพลังงานที่ไม่คาดคิดการใช้งานที่สำคัญอีกประการหนึ่งคือการป้องกันแหล่งจ่ายไฟซึ่ง Varistors ช่วยให้ระดับแรงดันมีเสถียรภาพทำให้มั่นใจได้ว่าวงจรที่ละเอียดอ่อนจะได้รับกระแสไฟฟ้าอย่างต่อเนื่องสิ่งนี้ทำให้พวกเขาเป็นองค์ประกอบสำคัญในอะแดปเตอร์พลังงานเครื่องชาร์จและแม้แต่กริดไฟฟ้าขนาดใหญ่

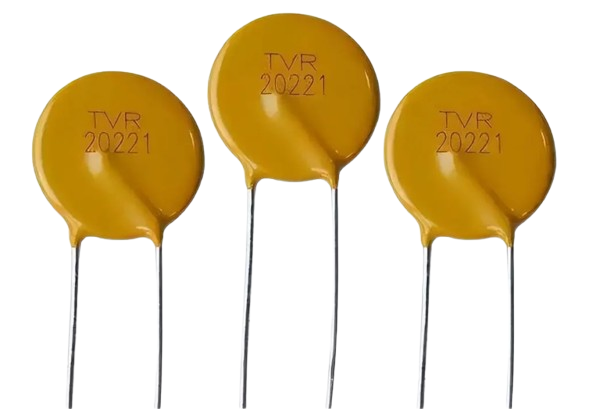

รูปที่ 8 Varistors โลหะออกไซด์ (MOV)

2. ตัวต้านทานที่ขึ้นกับแสง (LDRs)

ตัวต้านทานที่ขึ้นกับแสง (LDRs) เป็นตัวต้านทานเฉพาะที่เปลี่ยนความต้านทานตามปริมาณของแสงที่ได้รับในความมืดความต้านทานของพวกเขาสูงมากซึ่งหมายความว่าพวกเขาอนุญาตให้กระแสไฟฟ้าน้อยมากผ่านอย่างไรก็ตามเมื่อปริมาณของแสงเพิ่มขึ้นความต้านทานของพวกเขาจะลดลงทำให้กระแสไหลมีการไหลมากขึ้นพฤติกรรมนี้ทำให้ LDRs เหมาะสำหรับแอปพลิเคชันที่จำเป็นต้องมีการควบคุมแสงอัตโนมัติพวกเขามักจะทำจากวัสดุเซมิคอนดักเตอร์เช่นแคดเมียมซัลไฟด์ซึ่งมีความไวสูงต่อการเปลี่ยนแปลงของความเข้มแสงเนื่องจากพวกเขาตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงของความสว่าง LDR มักพบในอุปกรณ์ที่ต้องการปรับประสิทธิภาพตามสภาพแสงโดยรอบ

หนึ่งในการใช้งานที่พบบ่อยที่สุดของ LDRs คือในไฟถนนอัตโนมัติซึ่งพวกเขาช่วยเปิดไฟในเวลากลางคืนและปิดในระหว่างวันเมื่อพระอาทิตย์ตกดินและระดับแสงลดลง LDR จะตรวจจับการเปลี่ยนแปลงและลดความต้านทานทำให้กระแสไหลและเปิดไฟถนนในตอนเช้าเมื่อแสงแดดเพิ่มขึ้นความต้านทานจะเพิ่มขึ้นอีกครั้งปิดไฟเพื่อประหยัดพลังงานแอปพลิเคชั่นอื่นอยู่ในการควบคุมการเปิดรับแสงซึ่ง LDRs ช่วยปรับการตั้งค่าชัตเตอร์ของกล้องตามแสงที่มีอยู่สิ่งนี้ทำให้มั่นใจได้ว่าภาพถ่ายไม่สว่างเกินไปหรือมืดเกินไปเนื่องจากความสามารถในการตรวจจับระดับแสงและตอบสนองตามลำดับ LDRs ถูกนำมาใช้กันอย่างแพร่หลายในระบบรักษาความปลอดภัยไฟสวนพลังงานแสงอาทิตย์และจอแสดงผลอิเล็กทรอนิกส์

3. เทอร์มิสเตอร์ (ตัวต้านทานขึ้นอยู่กับอุณหภูมิ)

เทอร์มิสเตอร์เป็นตัวต้านทานที่เปลี่ยนความต้านทานตามการเปลี่ยนแปลงของอุณหภูมิส่วนประกอบเหล่านี้มีความไวสูงต่อความร้อนและใช้กันอย่างแพร่หลายในวงจรที่การตรวจสอบอุณหภูมิและการควบคุมมีความสำคัญเทอร์มิสเตอร์ทำจากวัสดุเซรามิกหรือพอลิเมอร์ที่ตอบสนองต่อการเปลี่ยนแปลงของอุณหภูมิเล็กน้อยทำให้มีความแม่นยำมากกว่าเซ็นเซอร์อุณหภูมิอื่น ๆเมื่ออุณหภูมิเปลี่ยนแปลงความต้านทานของเทอร์มิสเตอร์จะเปลี่ยนทำให้วงจรตรวจจับและตอบสนองตามนั้นเนื่องจากสถานที่ให้บริการนี้เทอร์มิสเตอร์จึงพบได้ในเครื่องใช้ในครัวเรือนหลายเครื่องอุปกรณ์การแพทย์และเครื่องจักรอุตสาหกรรมที่ต้องควบคุมอุณหภูมิเพื่อความปลอดภัยและประสิทธิภาพ

เทอร์มิสเตอร์มีสองประเภทหลัก: เทอร์มิสเตอร์ค่าสัมประสิทธิ์อุณหภูมิลบ (NTC) และ เทอร์มิสเตอร์ค่าสัมประสิทธิ์อุณหภูมิบวก (PTC)-เทอร์มิสเตอร์ NTC มีความต้านทานลดลงเมื่ออุณหภูมิสูงขึ้นซึ่งทำให้พวกเขามีประโยชน์สำหรับการใช้งานเช่นการตรวจจับอุณหภูมิในระบบ HVAC อุปกรณ์การแพทย์และระบบการจัดการแบตเตอรี่พวกเขาช่วยป้องกันความร้อนสูงเกินไปโดยการอ่านอุณหภูมิในทางกลับกันเทอร์มิสเตอร์ PTC เพิ่มความต้านทานเมื่ออุณหภูมิสูงขึ้นทำให้เหมาะสำหรับการป้องกันกระแสไฟฟ้ามากเกินไปในแหล่งจ่ายไฟและขดลวดมอเตอร์เมื่ออุณหภูมิสูงเกินไปความต้านทานที่เพิ่มขึ้นจะ จำกัด การไหลของกระแสซึ่งช่วยป้องกันความเสียหายต่อส่วนประกอบไฟฟ้า

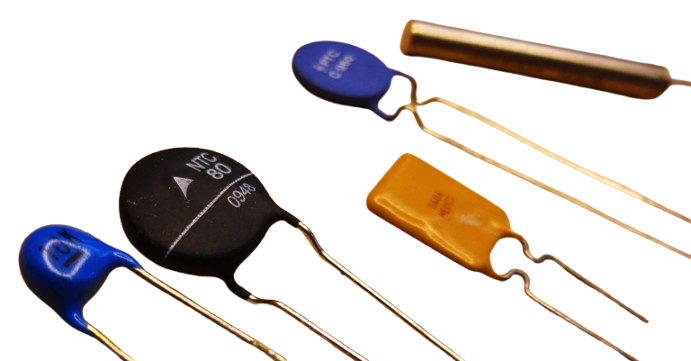

รูปที่ 9. ประเภทของเทอร์มิสเตอร์ (NTC และ PTC)

ทางเลือกตัวแปรแรงดันไฟฟ้า

ตัวแบ่งแรงดันไฟฟ้าถูกใช้ในวงจรอิเล็กทรอนิกส์เนื่องจากความเรียบง่ายและต้นทุนต่ำพวกเขาทำงานได้ดีในแอปพลิเคชันขั้นพื้นฐานอย่างไรก็ตามในระบบหรือวงจรที่มีความแม่นยำสูงด้วยการเปลี่ยนโหลดตัวแปรแรงดันไฟฟ้าจะไม่น่าเชื่อถือแรงดันเอาต์พุตสามารถผันผวนได้เมื่อโหลดแตกต่างกันไปซึ่งนำไปสู่ความไม่แน่นอนเนื่องจากข้อ จำกัด เหล่านี้จึงมีการแก้ปัญหาที่แข็งแกร่งมากขึ้นเช่นหน่วยงานกำกับดูแลแรงดันไฟฟ้าและตัวแปลง DC-DC เป็นที่ต้องการเมื่อต้องการการส่งพลังงานที่มั่นคงและมีประสิทธิภาพ

หน่วยงานกำกับดูแลแรงดันไฟฟ้า

ตัวควบคุมแรงดันไฟฟ้าได้รับการออกแบบมาเพื่อรักษาแรงดันไฟฟ้าที่คงที่โดยไม่คำนึงถึงความผันผวนในแรงดันไฟฟ้าอินพุตหรือการเปลี่ยนแปลงในโหลดที่เชื่อมต่อพวกเขาจะใช้ในวงจรที่แม้แต่การแปรผันของแรงดันไฟฟ้าขนาดเล็กอาจส่งผลกระทบต่อประสิทธิภาพ

ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น: หน่วยงานกำกับดูแลเหล่านี้ให้วิธีการควบคุมแรงดันไฟฟ้าที่ง่ายและต่ำตัวอย่างเช่นตัวควบคุม 7805 เอาต์พุต 5V อย่างสม่ำเสมอทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียดอ่อนอย่างไรก็ตามตัวควบคุมเชิงเส้นควบคุมแรงดันไฟฟ้าโดยการกระจายพลังงานส่วนเกินเป็นความร้อนการสะสมความร้อนนี้สามารถลดประสิทธิภาพโดยเฉพาะอย่างยิ่งในการใช้งานที่มีกำลังสูงเพื่อป้องกันความร้อนสูงเกินไปต้องใช้ความร้อนหรือการแก้ปัญหาการระบายความร้อนอื่น ๆ

การสลับหน่วยงานกำกับดูแล: ซึ่งแตกต่างจากตัวควบคุมเชิงเส้นการสลับหน่วยงานกำกับดูแลทำงานโดยการแปลงพลังงานอินพุตอย่างรวดเร็วเป็นสัญญาณความถี่สูงสัญญาณนี้จะถูกประมวลผลและปรับให้เรียบเพื่อสร้างแรงดันเอาต์พุตที่เสถียรเนื่องจากพวกเขาไม่ต้องเสียพลังงานส่วนเกินเป็นความร้อนการสลับหน่วยงานกำกับดูแลจึงมีประสิทธิภาพมากขึ้นพวกเขามีประโยชน์ในการใช้งานที่การอนุรักษ์พลังงานเป็นสิ่งสำคัญเช่นอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่และอุปกรณ์อิเล็กทรอนิกส์แบบพกพา

ตัวแปลง DC-DC

ตัวแปลง DC-DC เป็นวงจรเฉพาะที่ปรับเปลี่ยนระดับแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพในขณะที่ลดการสูญเสียพลังงานพวกเขาพึ่งพาตัวเหนี่ยวนำและตัวเก็บประจุเพื่อจัดเก็บและถ่ายโอนพลังงานทำให้มีประสิทธิภาพสูงสำหรับการใช้งานที่ไวต่อพลังงานสองประเภทที่พบมากที่สุดคือตัวแปลงบั๊กและตัวแปลงเพิ่ม

ตัวแปลงบั๊ก (ขั้นตอนลง): ตัวแปลงเหล่านี้ลดแรงดันไฟฟ้าจากอินพุตที่สูงขึ้นเป็นเอาต์พุตที่ต่ำกว่าในขณะที่ยังคงมีประสิทธิภาพสูงพวกเขาใช้ในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ซึ่งการลดการใช้พลังงานยืดอายุการใช้งานแบตเตอรี่

Boost Converters (step-up): ตัวแปลงเหล่านี้เพิ่มแรงดันไฟฟ้าเมื่อแรงดันไฟฟ้าอินพุตที่มีอยู่ต่ำเกินไปสำหรับการทำงานที่ต้องการพวกเขาเป็นสิ่งที่ดีในระบบที่แรงดันไฟฟ้าของแหล่งจ่ายไฟไม่เพียงพอที่จะขับเคลื่อนโหลดเช่นไดรเวอร์ LED หรือแอพพลิเคชั่นการเก็บเกี่ยวพลังงาน

ในขณะที่ตัวแปลง DC-DC มีความซับซ้อนและมีราคาแพงกว่าตัวแปรแรงดันไฟฟ้าที่ใช้ตัวต้านทานแบบง่าย แต่ก็ให้ประสิทธิภาพที่ดีขึ้นความสามารถในการรักษาระดับแรงดันไฟฟ้าที่มั่นคงด้วยการสูญเสียพลังงานน้อยที่สุดทำให้พวกเขามีความสำคัญในอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ

เพิ่มประสิทธิภาพการลดแรงดันไฟฟ้าจาก 12V เป็น 5V

การลดแรงดันไฟฟ้าจาก 12V เป็น 5V สามารถทำได้โดยใช้วิธีการที่แตกต่างกันโดยแต่ละวิธีมีข้อดีและข้อ จำกัด ของตัวเองในขณะที่สามารถใช้ตัวแบ่งแรงดันไฟฟ้าที่ใช้ตัวต้านทานได้อย่างง่ายประสิทธิภาพนั้นขึ้นอยู่กับความเสถียรในการโหลดและความแม่นยำที่จำเป็นสำหรับแอปพลิเคชันโซลูชันที่เชื่อถือได้มากขึ้นเช่นหน่วยงานกำกับดูแลแรงดันไฟฟ้าและตัวแปลงบั๊กให้ประสิทธิภาพที่ดีขึ้นในวงจรที่มีความสอดคล้องของแรงดันไฟฟ้า

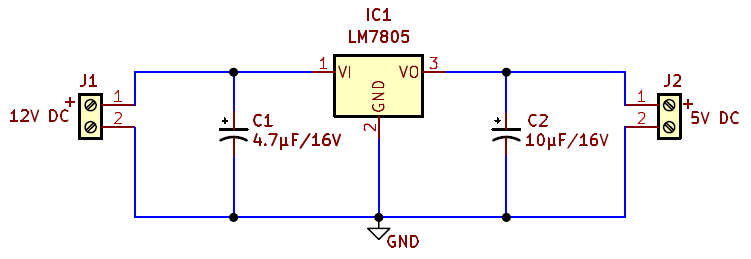

รูปที่ 10 การแปลง 12V เป็น 5V โดยใช้ LM7805

ตัวแบ่งแรงดันไฟฟ้าเป็นวงจรพื้นฐานที่ใช้ตัวต้านทานสองตัวในอนุกรมเพื่อแยกแรงดันไฟฟ้าอินพุตออกเป็นแรงดันเอาต์พุตที่ต่ำกว่าวิธีการนี้มักจะใช้สำหรับแอปพลิเคชันพลังงานต่ำ แต่มาพร้อมกับข้อเสียเมื่อนำไปใช้กับโหลดแบบไดนามิกตัวอย่างเช่นพิจารณาวงจรที่มีตัวต้านทาน330Ωอยู่ในอนุกรมพร้อม LEDLED มีความต้านทานภายในและทำงานด้วยแรงดันไปข้างหน้าลดลงประมาณ 1Vตัวต้านทานในการตั้งค่านี้จะต้องกระจายแรงดันไฟฟ้าส่วนเกินซึ่งหมายถึงค่าความต้านทานของมันจะต้องได้รับการคัดเลือกอย่างระมัดระวังเพื่อควบคุมการไหลของกระแสโดยไม่สร้างความร้อนมากเกินไปหรือทำให้เกิดแรงดันไฟฟ้าที่ไม่พึงประสงค์ลดลงหาก LED ดึง 0.02a ของกระแสตัวต้านทานจะต้องลดลง 7V (จาก 12V ลงไปที่ 5V) และกระจายพลังงานตามลำดับพลังงานกระจายไปตามความร้อนที่ได้รับจาก P = V × I ซึ่งในกรณีนี้จะเป็น 0.14Wในขณะที่สิ่งนี้อาจดูเหมือนว่าจะจัดการได้ แต่วิธีการที่ใช้ตัวต้านทานไม่ได้ควบคุมแรงดันไฟฟ้าอย่างแข็งขันซึ่งหมายถึงความผันผวนของกระแสโหลดใด ๆ จะส่งผลกระทบโดยตรงต่อแรงดันไฟฟ้าเอาต์พุตสิ่งนี้ทำให้ตัวต้านทานตัวต้านทานไม่น่าเชื่อถือสำหรับวงจรที่มีโหลดที่แตกต่างกันหรือข้อกำหนดแรงดันไฟฟ้าที่เข้มงวด

สำหรับแอปพลิเคชันที่ต้องการเอาต์พุต 5V ที่เสถียรโดยไม่คำนึงถึงการเปลี่ยนแปลงอินพุตตัวควบคุมแรงดันไฟฟ้าเชิงเส้นเช่น LM7805 เป็นตัวเลือกที่ดีกว่าอุปกรณ์นี้ใช้แรงดันไฟฟ้าที่สูงขึ้นและส่งออก 5V ที่สอดคล้องกันปรับโดยอัตโนมัติเพื่อความผันผวนของแรงดันไฟฟ้าอินพุตและกระแสโหลดอย่างไรก็ตามหน่วยงานกำกับดูแลเชิงเส้นกระจายพลังงานส่วนเกินเป็นความร้อนในการใช้งานที่ใช้พลังงานสูงการสะสมความร้อนนี้อาจมีความสำคัญซึ่งต้องใช้ส่วนประกอบการระบายความร้อนเพิ่มเติมเช่นอ่างล้างมือความร้อนทางออกที่มีประสิทธิภาพยิ่งขึ้นคือตัวแปลงบั๊กซึ่งเป็นตัวควบคุมการสลับ DC-DC ประเภทหนึ่งซึ่งแตกต่างจากตัวต้านทานตัวต้านทานหรือตัวควบคุมเชิงเส้นตัวแปลงบั๊กไม่เพียงกระจายพลังงานส่วนเกิน แต่พวกเขาจะแปลงแรงดันไฟฟ้าส่วนเกินเป็นพลังงานที่ใช้งานได้โดยการเปิดและปิดอย่างรวดเร็วตัวแปลงเหล่านี้ควบคุมแรงดันไฟฟ้าเอาท์พุทได้อย่างมีประสิทธิภาพในขณะที่ลดการสูญเสียความร้อนให้น้อยที่สุดมีประโยชน์ในอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่และแอพพลิเคชั่นอื่น ๆ ที่ประสิทธิภาพการใช้พลังงานเป็นสิ่งสำคัญ

การปรับเปลี่ยนแรงดันไฟฟ้าจาก 12V DC เป็น 6V DC

การลดปริมาณ 12V DC ไปยังเอาต์พุต 6V ที่เสถียรสามารถทำได้โดยใช้เทคนิคที่แตกต่างกันแต่ละรายการมีการแลกเปลี่ยนความแม่นยำประสิทธิภาพและความซับซ้อนตัวแบ่งแรงดันไฟฟ้าที่ใช้ตัวต้านทานมีวิธีการง่าย ๆ แต่ความน่าเชื่อถือขึ้นอยู่กับความเสถียรของโหลดที่เชื่อมต่อสำหรับผลลัพธ์ที่สอดคล้องกันมากขึ้นตัวควบคุมแรงดันไฟฟ้าและตัวแปลงบั๊กให้การควบคุมและประสิทธิภาพที่ดีขึ้น

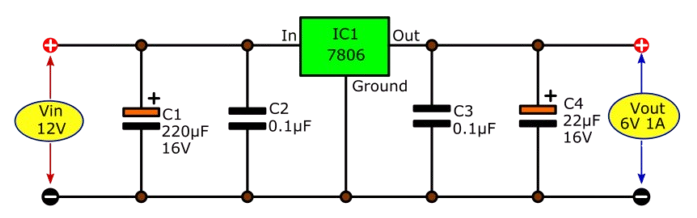

รูปที่ 11 การแปลง 12V เป็น 6V โดยใช้ตัวควบคุม LM7806

วงจรตัวแบ่งแรงดันไฟฟ้าพื้นฐานประกอบด้วยตัวต้านทานสองตัวที่เชื่อมต่อกันเป็นอนุกรมระหว่างการจัดหา 12V และพื้นดินแรงดันเอาต์พุตถูกนำมาจากจุดกึ่งกลางระหว่างพวกเขาซึ่งตัวต้านทานแยกแรงดันไฟฟ้าอินพุตตามค่าความต้านทานของพวกเขาในการรับเอาต์พุต 6V สามารถใช้ตัวต้านทานค่าเท่ากันได้สองตัว (เช่น10KΩแต่ละตัว)ตัวต้านทานตัวแรกเชื่อมต่อกับแหล่งที่มา 12V ในขณะที่ตัวที่สองเชื่อมต่อกับพื้นเนื่องจากตัวต้านทานทั้งสองมีความต้านทานเท่ากันแรงดันไฟฟ้าจะแบ่งเท่า ๆ กันทำให้เกิด 6V ที่จุดกึ่งกลางในขณะที่วิธีนี้ใช้งานง่าย แต่ก็ไม่ได้ควบคุมแรงดันไฟฟ้าอย่างแข็งขันหากโหลดที่เชื่อมต่อกับเอาต์พุตแตกต่างกันไปในความต้านทานแรงดันไฟฟ้าที่จุดกึ่งกลางจะผันผวนเช่นกันความไม่แน่นอนนี้ทำให้ตัวแปรที่ใช้ตัวต้านทานไม่เหมาะสมสำหรับวงจรที่ต้องใช้การควบคุมแรงดันไฟฟ้าที่แม่นยำหรือผู้ที่มีการเปลี่ยนเงื่อนไขการโหลด

สำหรับแอปพลิเคชันที่ต้องการเอาต์พุต 6V ที่มั่นคงตัวควบคุมแรงดันไฟฟ้าหรือตัวแปลงบั๊กให้โซลูชันที่เชื่อถือได้มากกว่าตัวแบ่งแรงดันไฟฟ้าอย่างง่ายตัวควบคุมการปรับ LM317 เป็นตัวควบคุมเชิงเส้นที่สามารถกำหนดค่าให้เป็นเอาต์พุตได้อย่างแน่นอน 6V ในขณะที่ชดเชยความผันผวนของแรงดันไฟฟ้าอินพุตและกระแสโหลดโดยอัตโนมัติซึ่งแตกต่างจากตัวแบ่งแรงดันไฟฟ้าทำให้มั่นใจได้ว่าเอาต์พุตที่เสถียรแม้ว่าจะกระจายกำลังส่วนเกินเป็นความร้อนซึ่งอาจต้องใช้การระบายความร้อนเพิ่มเติมในแอปพลิเคชันพลังงานสูงตัวควบคุมแรงดันไฟฟ้า 6V โดยเฉพาะนำเสนอเอาต์พุตคงที่โดยไม่จำเป็นต้องปรับเปลี่ยนด้วยตนเองทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องการการควบคุมแรงดันไฟฟ้าที่แม่นยำโดยไม่ต้องปรับแต่งอีกทางเลือกหนึ่งตัวแปลงบั๊ก (ตัวควบคุมการสลับขั้นตอนลง) ให้วิธีที่มีประสิทธิภาพในการก้าวลงแรงดันไฟฟ้าโดยใช้เทคนิคการสลับแทนที่จะกระจายพลังงานส่วนเกินเป็นความร้อนวิธีการแปลงนี้ช่วยเพิ่มประสิทธิภาพทำให้ตัวแปลงบั๊กมีประโยชน์สำหรับระบบที่ใช้พลังงานจากแบตเตอรี่และแอพพลิเคชั่นอื่น ๆ ที่การลดความร้อนและพลังงานลดลงเป็นสิ่งสำคัญ

เทคนิคการลดแรงดันไฟฟ้า 24V ถึง 5V

การแปลงแหล่งพลังงาน 24V ลงไปเป็นเอาต์พุต 5V ที่เสถียรสามารถทำได้โดยใช้เทคนิคที่แตกต่างกันแต่ละรายการมีข้อดีและข้อเสียของตัวเองในขณะที่ตัวแบ่งแรงดันไฟฟ้าที่ใช้ตัวต้านทานให้วิธีการง่าย ๆ แต่ก็มาพร้อมกับข้อ จำกัด ด้านเสถียรภาพและประสิทธิภาพสำหรับแอปพลิเคชันที่ต้องการการควบคุมแรงดันไฟฟ้าที่แม่นยำโซลูชันที่เชื่อถือได้มากขึ้นเช่นตัวแปลง DC-DC Buck หรือตัวควบคุมการสลับให้ประสิทธิภาพที่ดีขึ้นวงจรตัวแบ่งแรงดันไฟฟ้าลดแรงดันไฟฟ้าโดยใช้ตัวต้านทานสองตัวในซีรีย์ด้วยแรงดันเอาต์พุตที่นำมาจากทางแยกระหว่างกันค่าความต้านทานกำหนดว่าแรงดันไฟฟ้าอินพุตถูกแบ่งอย่างไร

ตัวอย่างเช่นในการก้าวลง 24V ถึง 5V การตั้งค่าทั่วไปอาจใช้ตัวต้านทาน190Ωในซีรีย์ที่มีตัวต้านทาน50Ωในการกำหนดค่านี้:

•ตัวต้านทาน190Ωลดแรงดันไฟฟ้าส่วนใหญ่ (จาก 24V ลงไปจนถึงแรงดันไฟฟ้ากึ่งกลาง)เนื่องจากมันกระจายพลังงานจึงควรได้รับการจัดอันดับอย่างน้อย 2W เพื่อป้องกันความร้อนสูงเกินไป

•ตัวต้านทาน50Ωลดแรงดันไฟฟ้าที่เหลือเพื่อให้เอาต์พุต 5V ที่ต้องการนอกจากนี้ยังต้องการการจัดอันดับพลังงานที่เหมาะสมโดยทั่วไป 0.6W หรือสูงกว่าเพื่อจัดการการกระจายพลังงานอย่างปลอดภัย

ในขณะที่การตั้งค่านี้ทางคณิตศาสตร์ให้แรงดันไฟฟ้าที่ถูกต้อง แต่ก็มีข้อ จำกัด ที่ร้ายแรงในการใช้งานจริงตัวหารที่ใช้ตัวต้านทานไม่ได้ควบคุมแรงดันไฟฟ้าอย่างแข็งขันมันกระจายพลังงานอย่างอดทนตามค่าความต้านทานหากโหลดที่เชื่อมต่อกับการเปลี่ยนแปลงเอาต์พุตแรงดันไฟฟ้าที่ทางแยกจะผันผวนทำให้วงจรไม่น่าเชื่อถือสำหรับการจ่ายไฟอิเล็กทรอนิกส์ที่มีความไวเช่นไมโครคอนโทรลเลอร์หรือเซ็นเซอร์ที่แม่นยำ

สำหรับเอาท์พุท 5V ที่มีความเสถียรและประหยัดพลังงานตัวแปลง DC-DC Buck เป็นทางออกที่ดีกว่าซึ่งแตกต่างจากตัวหารตัวต้านทานตัวแปลงบั๊กควบคุมแรงดันไฟฟ้าอย่างแข็งขันโดยการสลับที่ความถี่สูงและการแปลงพลังงานส่วนเกินอย่างมีประสิทธิภาพแทนที่จะกระจายเป็นความร้อนสิ่งนี้ทำให้มั่นใจได้ว่าแรงดันเอาต์พุตที่สอดคล้องกันแม้ว่าแรงดันไฟฟ้าอินพุตจะแตกต่างกันไปหรือการเปลี่ยนแปลงของโหลดสำหรับแอพพลิเคชั่นที่ต้องการความเสถียรของแรงดันไฟฟ้าที่แม่นยำตัวควบคุมการสลับ 5V โดยเฉพาะเป็นอีกทางเลือกที่มีประสิทธิภาพหน่วยงานกำกับดูแลเหล่านี้จะปรับให้เข้ากับความผันผวนของแรงดันไฟฟ้าอินพุตและกระแสโหลดโดยอัตโนมัติเพื่อให้มั่นใจว่าจ่าย 5V คงที่และเชื่อถือได้สิ่งนี้ทำให้พวกเขาเหมาะสำหรับวงจรที่ต้องการการควบคุมแรงดันไฟฟ้าที่เข้มงวดเช่นระบบฝังตัวและอุปกรณ์สื่อสาร

ลดแรงดันไฟฟ้าจาก 12V เป็น 9V โดยใช้ตัวต้านทาน

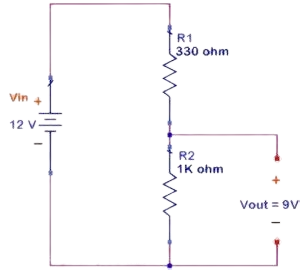

รูปที่ 12. 12V ถึง 9V Divider โดยใช้ตัวต้านทาน

การลดแหล่งพลังงาน 12V ลงเหลือ 9V โดยใช้ตัวต้านทานต้องมีการคำนวณอย่างระมัดระวังเพื่อให้แน่ใจว่าการแบ่งแรงดันไฟฟ้าที่เหมาะสมในขณะที่ตัวแบ่งแรงดันไฟฟ้าที่ใช้ตัวต้านทานเป็นวิธีที่ง่ายในการบรรลุเป้าหมาย แต่ประสิทธิภาพของมันขึ้นอยู่กับความเสถียรของการจับคู่ในปัจจุบันของวงจรวงจรตัวแบ่งแรงดันไฟฟ้าช่วยลดแรงดันไฟฟ้าโดยใช้ตัวต้านทานสองตัวในซีรีย์โดยเอาต์พุตที่นำมาจากทางแยกระหว่างกันค่าความต้านทานที่ต้องการขึ้นอยู่กับการลดลงของแรงดันไฟฟ้าและกระแสไหลผ่านวงจรการใช้กฎของโอห์มความต้านทาน (R) ที่จำเป็นสำหรับการลดลง 3V (จาก 12V ถึง 9V) จะถูกกำหนดโดย:

โดยที่ V คือแรงดันไฟฟ้าลดลง (3V ในกรณีนี้) และฉันเป็นกระแสของวงจรในแอมแปร์จำเป็นต้องมีการวัดในปัจจุบันที่แม่นยำเนื่องจากค่าความต้านทานทั้งหมดขึ้นอยู่กับมันโดยตรงหากการเปลี่ยนแปลงการจับคู่ปัจจุบันแรงดันเอาต์พุตจะผันผวนซึ่งอาจส่งผลกระทบต่อประสิทธิภาพของวงจรเมื่อกำหนดค่าความต้านทานที่ต้องการตัวต้านทานเดียวหรือตัวต้านทานหลายตัวในอนุกรมสามารถใช้เพื่อให้ได้การลดแรงดันไฟฟ้าตัวต้านทานเดียวสามารถลดแรงดันไฟฟ้าในขั้นตอนเดียว แต่จะต้องได้รับการจัดอันดับอย่างถูกต้องเพื่อจัดการการกระจายพลังงานการกำหนดค่าตัวต้านทานแบบซีรีย์ช่วยให้แรงดันไฟฟ้าลดลงในขั้นตอนที่เล็กลงเช่นลดลงจาก 12V เป็น 11V จากนั้นจาก 11V เป็น 9Vวิธีนี้สามารถปรับปรุงความแม่นยำและความเสถียรโดยเฉพาะอย่างยิ่งในกรณีที่ตัวต้านทานเดียวอาจแนะนำการกระจายความร้อนที่มากเกินไปหรือเอาต์พุตที่ไม่เสถียร

ตัวแบ่งแรงดันไฟฟ้าที่ใช้ตัวต้านทานมีผลเฉพาะเมื่อการจับกระแสกระแสยังคงอยู่หากโหลดแตกต่างกันไปแรงดันเอาต์พุตจะเปลี่ยนซึ่งอาจทำให้เกิดความไม่แน่นอนในวงจรที่ต้องใช้ระดับแรงดันไฟฟ้าที่แม่นยำสำหรับแอพพลิเคชั่นที่เอาต์พุต 9V เสถียร reqyuired เช่นการเพิ่มกำลังส่วนประกอบอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนตัวควบคุมแรงดันไฟฟ้าหรือตัวแปลงบั๊ก DC-DC เป็นทางเลือกที่ดีกว่าอุปกรณ์เหล่านี้ควบคุมแรงดันไฟฟ้าอย่างแข็งขันชดเชยการเปลี่ยนแปลงของแรงดันไฟฟ้าอินพุตและกระแสโหลดเพื่อให้มั่นใจว่าเอาต์พุตที่สอดคล้องและเชื่อถือได้วิธีการที่เหมาะสมขึ้นอยู่กับข้อกำหนดของวงจรตัวแปรแรงดันไฟฟ้าที่ใช้ตัวต้านทานเหมาะสำหรับแอปพลิเคชันพลังงานต่ำที่มีโหลดคงที่ซึ่งเป็นที่ยอมรับความผันผวนของแรงดันไฟฟ้าเล็กน้อยหน่วยงานกำกับดูแลแรงดันไฟฟ้าให้เอาต์พุต 9V ที่มั่นคงและเหมาะสมกว่าสำหรับวงจรที่ต้องการเสถียรภาพและความแม่นยำตัวแปลงบั๊กมีประสิทธิภาพสูงและลดการสูญเสียพลังงานทำให้เหมาะสำหรับการใช้งานแบตเตอรี่หรือไวต่อพลังงาน

บทสรุป

ตัวต้านทานมีความสำคัญสำหรับการควบคุมแรงดันไฟฟ้าและกระแสไฟฟ้าในอุปกรณ์อิเล็กทรอนิกส์พวกเขาสามารถช่วยแบ่งแรงดันไฟฟ้าปกป้องส่วนประกอบและปรับระดับพลังงานอย่างไรก็ตามวงจรตัวต้านทานที่เรียบง่ายไม่ได้เป็นทางออกที่ดีที่สุดเสมอไปโดยเฉพาะอย่างยิ่งสำหรับวงจรที่ต้องการแรงดันไฟฟ้าที่เสถียรในกรณีเหล่านี้ตัวควบคุมแรงดันไฟฟ้าและตัวแปลง DC-DC ทำงานได้ดีขึ้นโดยการทำความเข้าใจว่าตัวต้านทานทำงานอย่างไรและเมื่อใดที่จะใช้ทางเลือกคุณสามารถออกแบบวงจรที่ดีขึ้นและเชื่อถือได้มากขึ้นคู่มือนี้ช่วยให้คุณมีความรู้ในการใช้ตัวต้านทานอย่างถูกต้องและปรับปรุงโครงการอิเล็กทรอนิกส์ของคุณ
