ไดโอด 1N4001 ทำงานอย่างไรและใช้งานได้ที่ไหน?

ไดโอด 1N4001 เป็นส่วนประกอบอิเล็กทรอนิกส์พื้นฐาน แต่ใช้กันอย่างแพร่หลายมันช่วยให้การไหลของกระแสในทิศทางเดียวป้องกันความเสียหายต่อชิ้นส่วนที่ละเอียดอ่อนของวงจรในบทความนี้คุณจะได้เรียนรู้เกี่ยวกับคุณสมบัติของ 1N4001 การใช้งานทั่วไปและวิธีที่จะช่วยปกป้องและควบคุมการไหลของกระแสไฟฟ้าในอุปกรณ์อิเล็กทรอนิกส์ไม่ว่าคุณจะทำงานในวงจรที่เรียบง่ายหรือโครงการขั้นสูงมากขึ้นการทำความเข้าใจไดโอดนี้สามารถสร้างความแตกต่างอย่างมากในการออกแบบของคุณให้ราบรื่น

แคตตาล็อก

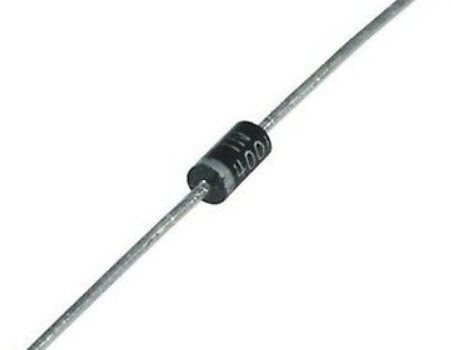

ภาพรวมของ 1N4001

ที่ 1N4001 เป็นไดโอดที่อนุญาตให้กระแสไหลในทิศทางเดียวเท่านั้นในแง่ที่ง่ายกว่านี้หมายความว่ากระแสควรย้ายจากขั้วบวกไปยังแคโทดเสมอเพื่อช่วยคุณระบุแคโทดคุณจะสังเกตเห็นแถบสีเทาที่ทำเครื่องหมายไว้บนส่วนประกอบ

ไดโอดนี้สามารถจัดการได้สูงสุด 1 แอมป์ (a) ของกระแส แต่ยังสามารถจัดการกระแสสูงสุดสูงถึง 30aด้วยเหตุนี้คุณสามารถใช้ 1N4001 ในวงจรที่กระแสต่ำกว่า 1Aกระแสย้อนกลับซึ่งเป็นกระแสไฟฟ้าจำนวนเล็กน้อยที่ไหลในทิศทางตรงกันข้ามคือเพียง 5 microamperes (UA) - มีจำนวนน้อยมากไดโอดยังสามารถทนต่อแรงดันไฟฟ้าย้อนกลับได้สูงสุด 50 โวลต์ (V)

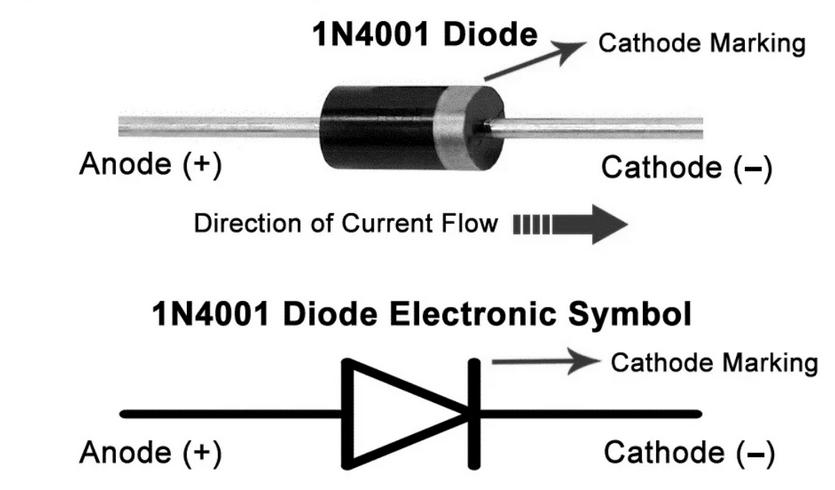

1n4001 pinout

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	ขั้วบวก	กระแสไฟฟ้าเข้าสู่ขั้วบวกเสมอ
2	แคโทด	ปัจจุบันออกจากแคโทดเสมอ

1N4001 CAD Design

เครื่องหมาย

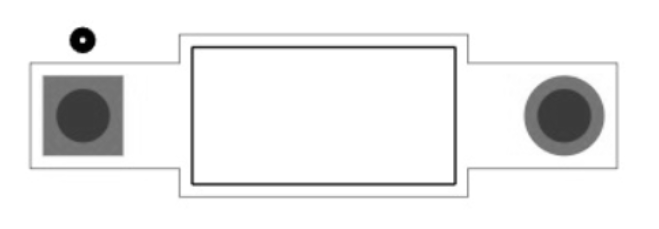

รอยเท้า

คุณสมบัติที่สำคัญของ 1N4001

กระแสไปข้างหน้าโดยเฉลี่ย

ไดโอด 1N4001 สามารถมีกระแสคงที่สูงถึง 1 แอมป์ (A)ซึ่งหมายความว่าในการใช้งานทั่วไปสามารถจัดการกับการไหลของกระแสไฟฟ้าในระดับนี้โดยไม่มีปัญหาใด ๆ

การจัดการกระแสสูงสุด

ในสถานการณ์ที่อาจมีหนามสั้น ๆ ของกระแสไฟฟ้าไดโอดสามารถทนต่อจุดสูงสุดได้ถึง 30aหนามเหล่านี้มีการระเบิดสั้น ๆ และไดโอดถูกสร้างขึ้นเพื่อจัดการกับพวกเขาโดยไม่ได้รับความเสียหาย

ย้อนกลับกระแส

กระแสย้อนกลับของไดโอดนี้ต่ำมาก - เพียง 5 microamperes (UA)ซึ่งหมายความว่าหากกระแสใด ๆ ไหลไปในทิศทางตรงกันข้าม (ซึ่งคุณไม่ต้องการ) มันก็เล็กมากจนแทบจะไม่ชัดเจน

แรงดันไฟฟ้าย้อนกลับ RMS

1N4001 มีการจัดอันดับแรงดันไฟฟ้าย้อนกลับของรูท (RMS) ที่ 35 โวลต์ (V)นี่คือการวัดแรงดันไฟฟ้าย้อนกลับสูงสุดที่ไดโอดสามารถจัดการได้เป็นประจำ

แรงดันไฟฟ้าย้อนกลับสูงสุด

ไดโอดสามารถทนต่อแรงดันไฟฟ้าย้อนกลับสูงสุดสูงสุด 50Vซึ่งหมายความว่าสามารถจัดการกับแรงดันไฟฟ้าได้อย่างฉับพลันในทิศทางตรงกันข้ามโดยไม่ล้มเหลว

แพ็คเกจ DO-41

1N4001 มีอยู่ในแพ็คเกจ DO-41 ซึ่งเป็นบรรจุภัณฑ์มาตรฐานสำหรับไดโอดแพ็คเกจนี้ใช้กันทั่วไปและช่วยให้สามารถรวมเข้ากับวงจรได้อย่างง่ายดาย

ข้อกำหนดทางเทคนิคของ 1N4001

1N4001 จาก ON Semiconductor รวมถึงข้อกำหนดทางเทคนิคลักษณะพารามิเตอร์และชิ้นส่วนที่เทียบเท่าที่แบ่งปันข้อมูลจำเพาะที่คล้ายกันกับรุ่น Semiconductor 1N4001

พิมพ์	พารามิเตอร์
สถานะวงจรชีวิต	การจัดส่งครั้งสุดท้าย (อัปเดตล่าสุด: 2 วันที่ผ่านมา)
ติดต่อชุบ	ดีบุก
ติดตั้ง	ผ่านรู
ประเภทการติดตั้ง	ผ่านรู
แพ็คเกจ / เคส	DO-204AL, DO-41, Axial
จำนวนพิน	2
แพ็คเกจอุปกรณ์ซัพพลายเออร์	DO-204AL (DO-41)
น้ำหนัก	245 มก.
การบรรจุหีบห่อ	เทป & รีล (TR)
ที่ตีพิมพ์	ปี 1998
สถานะชิ้นส่วน	ล้าสมัย
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
อุณหภูมิการทำงานสูงสุด	175 ° C
อุณหภูมิในการทำงานขั้นต่ำ	-55 ° C
ความจุ	15pf
แรงดันไฟฟ้า - DC จัดอันดับ	50V
คะแนนปัจจุบัน	1a
หมายเลขชิ้นส่วนฐาน	1N4001
ขั้ว	มาตรฐาน
การกำหนดค่าองค์ประกอบ	เดี่ยว
ความเร็ว	การกู้คืนมาตรฐาน> 500ns,> 200ma (io)
ประเภทไดโอด	มาตรฐาน
ปัจจุบัน - ย้อนกลับการรั่วไหล @ vr	5μA @ 50V
การกระจายพลังงาน	3W
กระแสเอาต์พุต	1a
แรงดันไฟฟ้า - ส่งต่อ (VF) (สูงสุด) @ ถ้า	1.1v @ 1a
ส่งต่อปัจจุบัน	1a
อุณหภูมิการทำงาน - ทางแยก	-55 ° C ~ 175 ° C
กระแสไฟกระชากสูงสุด	30A
แรงดันไฟฟ้า - DC Reverse (VR) (สูงสุด)	50V
ปัจจุบัน - แก้ไขโดยเฉลี่ย (IO)	1a
แรงดันไปข้างหน้า	1.1V
แรงดันไฟฟ้าย้อนกลับสูงสุด (DC)	50V
กระแสที่แก้ไขโดยเฉลี่ย	1a
กระแสย้อนกลับสูงสุด	5μA
แรงดันย้อนกลับซ้ำสูงสุด (VRRM)	50V
capacitance @ vr, f	15pf @ 4V 1MHz
กระแสไฟกระชากที่ไม่ซ้ำซ้อนสูงสุด	30A
แรงดันไฟฟ้าย้อนกลับ	50V
Max Forward Surge ปัจจุบัน (IFSM)	30A
เส้นผ่าศูนย์กลาง	2.72 มม.
ความสูง	5.2 มม.
ความยาว	5.2 มม.
ความกว้าง	6.35 มม.
ไปถึง SVHC	ไม่มี SVHC
การชุบแข็งของรังสี	เลขที่
สถานะ ROHS	ตามมาตรฐาน Rohs
นำฟรี	นำฟรี

การใช้งานทั่วไปของ 1N4001

ป้องกันขั้วย้อนกลับ

การใช้งานทั่วไปของ 1N4001 ไดโอดคือการป้องกันวงจรจากขั้วย้อนกลับหากมีคนเชื่อมต่อแหล่งพลังงานโดยไม่ตั้งใจไดโอดนี้จะป้องกันการไหลย้อนกลับของกระแสซึ่งสามารถช่วยหลีกเลี่ยงการสร้างความเสียหายส่วนประกอบอื่น ๆ ในวงจร

rectifiers (ครึ่งคลื่นและเต็มคลื่น)

1N4001 ยังใช้ในวงจรวงจรเรียงกระแสซึ่งออกแบบมาเพื่อแปลงกระแสสลับ (AC) เป็นกระแสไฟฟ้าโดยตรง (DC)ในการแก้ไขครึ่งคลื่นได้รับอนุญาตเพียงครึ่งเดียวของสัญญาณ AC ผ่านในขณะที่การแก้ไขคลื่นเต็มสัญญาณทั้งหมดจะถูกแปลงไดโอดมีบทบาทสำคัญในการรับรองว่ากระแสไฟฟ้าจะไหลในทิศทางที่ต้องการเท่านั้น

อุปกรณ์ป้องกัน

1N4001 สามารถทำหน้าที่เป็นอุปกรณ์ป้องกันในแอปพลิเคชันต่างๆตัวอย่างเช่นมันสามารถปกป้องส่วนที่ละเอียดอ่อนของวงจรโดยการปิดกั้นกระแสย้อนกลับใด ๆ ที่อาจทำให้เกิดอันตราย

กฎระเบียบการไหลของกระแสไฟฟ้า

ในบางวงจรสิ่งสำคัญคือการควบคุมการไหลของกระแสและ 1N4001 สามารถช่วยได้ช่วยให้มั่นใจได้ว่ากระแสกระแสในทิศทางที่ถูกต้องและควบคุมปริมาณของกระแสไฟฟ้าที่ผ่าน

1N4001 ตัวเลือกการเปลี่ยน

- 1N4148

- 1N4733A

- 1N5408

- 1N5822

•ไดโอดซีเนอร์

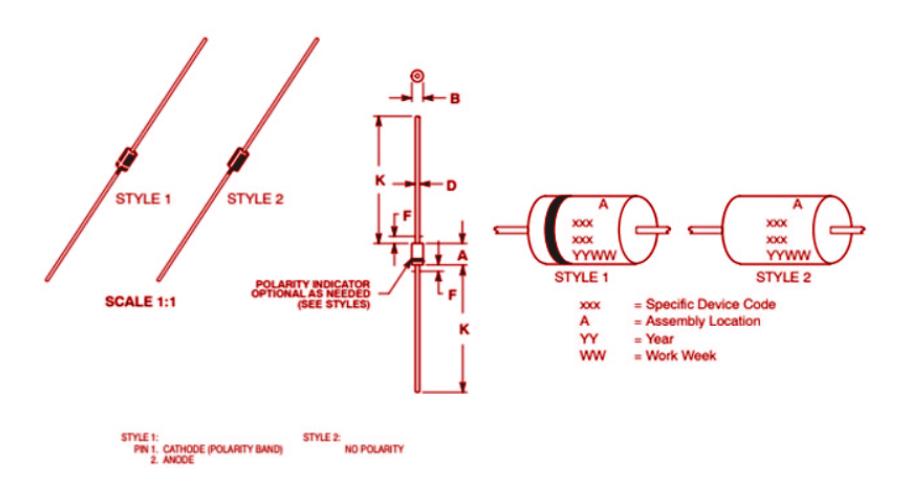

1N4001 ขนาดแพ็คเกจและขนาด

คุณสมบัติเชิงกลของ 1N4001

กรณี

ไดโอดมาในกรณีอีพ็อกซี่-โมลซึ่งให้การป้องกันและความทนทานกรณีประเภทนี้ช่วยป้องกันไดโอดจากความเสียหายภายนอกและทำให้การทำงานได้อย่างน่าเชื่อถือ

น้ำหนัก

1N4001 มีน้ำหนักประมาณ 0.4 กรัมสิ่งนี้ทำให้น้ำหนักเบาซึ่งเหมาะอย่างยิ่งเมื่อคุณออกแบบวงจรขนาดกะทัดรัดหรือพื้นที่ จำกัด

เสร็จสิ้นการทนต่อการกัดกร่อน

พื้นผิวภายนอกของไดโอดนั้นทนต่อการกัดกร่อนซึ่งทำให้มั่นใจได้ว่ามันยังคงทำงานได้แม้ว่าจะสัมผัสกับเงื่อนไขที่อาจทำให้การสึกหรอหรือการย่อยสลายนอกจากนี้ตัวนำเทอร์มินัลได้รับการออกแบบให้สามารถประสานได้ง่ายทำให้สามารถประกอบได้อย่างราบรื่น

อุณหภูมิบัดกรี

เมื่อบัดกรี 1N4001 เข้าที่มันสามารถจัดการอุณหภูมิสูงถึง 260 ° C เป็นเวลา 10 วินาทีขอแนะนำให้ทำให้กระบวนการบัดกรีอยู่ในช่วงเวลานี้เพื่อหลีกเลี่ยงความร้อนสูงเกินไปและสร้างความเสียหายให้กับไดโอดเมื่อบัดกรีตรวจสอบให้แน่ใจว่าได้รักษาระยะห่างประมาณ 1/16 นิ้วจากกรณี

การทำเครื่องหมายขั้ว

เพื่อช่วยให้คุณระบุทิศทางที่ถูกต้องสำหรับการติดตั้งแคโทดของไดโอดจะถูกทำเครื่องหมายไว้อย่างชัดเจนด้วยแถบขั้วสิ่งนี้ทำให้ง่ายต่อการรู้ว่าทิศทางใดที่กระแสควรไหลทำให้มั่นใจได้ว่าการทำงานที่เหมาะสมในวงจรของคุณ

ข้อมูลผู้ผลิตสำหรับ 1N4001

1N4001 ผลิตโดย On Semiconductor ซึ่งเป็น บริษัท ที่มุ่งเน้นไปที่การสร้างเทคโนโลยีการประหยัดพลังงานบนเซมิคอนดักเตอร์ให้บริการโซลูชั่นที่ช่วยลดการใช้พลังงานทั่วโลกโดยนำเสนอผลิตภัณฑ์ที่หลากหลายตั้งแต่การจัดการพลังงานและสัญญาณไปจนถึงตรรกะและโซลูชั่นที่กำหนดเองผลิตภัณฑ์ของพวกเขาสามารถพบได้ในอุตสาหกรรมเช่นยานยนต์การสื่อสารคอมพิวเตอร์อุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคอุตสาหกรรมไฟ LED อุปกรณ์การแพทย์การทหาร/การบินและอวกาศและแหล่งจ่ายไฟ

PDF แผ่นข้อมูล

1N4001 แผ่นข้อมูล:

1N4001.pdf

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. ความแตกต่างระหว่าง 1N4001 และ 1N4007 คืออะไร?

ความแตกต่างที่สำคัญคือความสามารถในการจัดการกับแรงดันไฟฟ้าย้อนกลับ1N4001 สามารถจัดการได้สูงสุด 50V ในขณะที่ 1N4007 สามารถจัดการได้สูงสุด 1,000Vหากข้อกำหนดของแรงดันไฟฟ้าย้อนกลับสูงขึ้น 1N4007 สามารถใช้แทนไดโอดใด ๆ จาก 1N4001 ถึง 1N4006

2. มีตัวเลือกบรรจุภัณฑ์อะไรบ้างสำหรับ 1N4001?

1N4001 มาในบรรจุภัณฑ์ที่หลากหลายรวมถึงตัวเลือกปลั๊กตรงเช่น DO-41 และ DO-27 (ทำเครื่องหมายเป็น 1N4001) เช่นเดียวกับแพ็คเกจที่ติดตั้งพื้นผิวเช่น SOD-323, SOD123 และ SMA

3. คุณจะบอกได้อย่างไรว่าด้านใดของ 1N4001 ไดโอดเป็นบวกและเป็นลบ

ในการค้นหาด้านบวกและลบให้ใช้ชุดมัลติมิเตอร์เป็นโหมดความต้านทานเชื่อมต่อการทดสอบนำไปสู่ไดโอดหากกระแสกระแสไฟฟ้าตะกั่วบวกของมัลติมิเตอร์เชื่อมต่อกับขั้วบวก (ด้านบวก)หากกระแสไม่ไหลตะกั่วบวกจะเชื่อมต่อกับแคโทด (ด้านลบ)
