ไดโอดควบคุมแรงดันไฟฟ้า LM385 ทำงานอย่างไรและใช้งานได้อย่างไร

ค้นพบว่าไดโอดควบคุมแรงดันไฟฟ้า LM385 ทำงานอย่างไรและทำไมจึงเป็นตัวเลือกที่เชื่อถือได้สำหรับแอปพลิเคชันพลังงานต่ำคู่มือนี้ครอบคลุมคุณสมบัติการใช้งานและสิ่งที่ทำให้เป็นส่วนประกอบที่หลากหลายสำหรับโครงการอิเล็กทรอนิกส์ต่างๆ

แคตตาล็อก

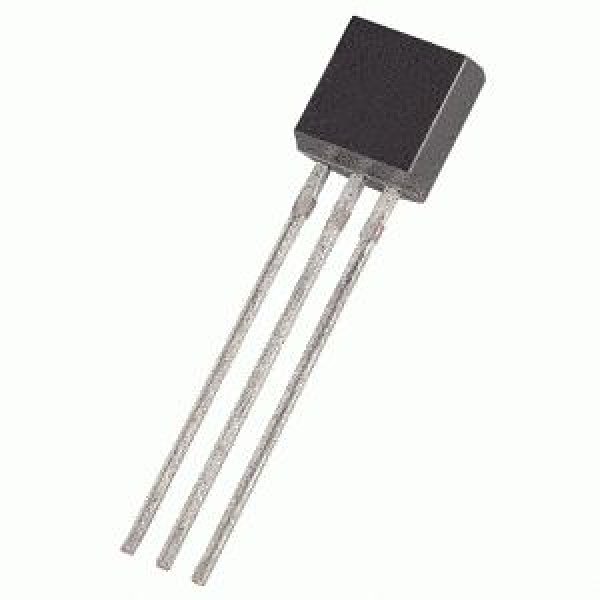

ภาพรวมของไดโอดควบคุมแรงดันไฟฟ้า LM385

ที่ LM385 ซีรีส์รวมถึง Micropower ไดโอดควบคุมแรงดันไฟฟ้าสองขั้วต่อไดโอดที่ออกแบบมาสำหรับช่วงปัจจุบัน 10 μAถึง 20 Maพวกเขาเป็นที่รู้จักสำหรับความต้านทานแบบไดนามิกต่ำและเสียงรบกวนน้อยที่สุดทำให้พวกเขามีเสถียรภาพในการเปลี่ยนแปลงอุณหภูมิและเมื่อเวลาผ่านไปการตัดแต่งบนชิปช่วยเพิ่มความแม่นยำของแรงดันไฟฟ้าให้ความสอดคล้องในการออกแบบวงจรต่างๆด้วยช่วงการทำงานที่กว้างไดโอดเหล่านี้มีความยืดหยุ่นทำให้สามารถใช้ในวงจรที่ระดับแหล่งจ่ายไฟอาจแตกต่างกันไป แต่ต้องมีการควบคุมอย่างต่อเนื่อง

ความต้องการกระแสต่ำของพวกเขาทำให้ LM385 Series เหมาะสำหรับการใช้เครื่องมือแบบพกพาหน่วยงานกำกับดูแลและอุปกรณ์อะนาล็อกที่อายุการใช้งานแบตเตอรี่มีความสำคัญมีอยู่ในแพ็คเกจพลาสติกหรือติดตั้งพื้นผิว TO-226 พร้อมตัวเลือกแรงดันไฟฟ้า 1.235 V และ 2.500 V พวกเขาตอบสนองความต้องการแอปพลิเคชันที่หลากหลาย

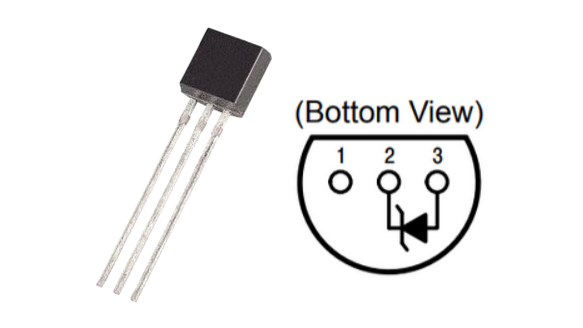

การกำหนดค่า PIN LM385

รุ่น LM385 CAD

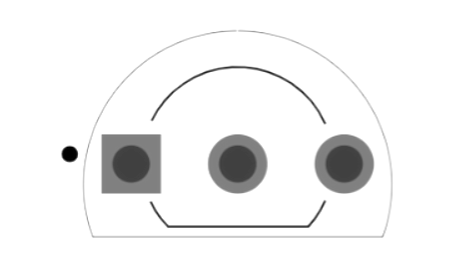

LM385 รอยเท้า

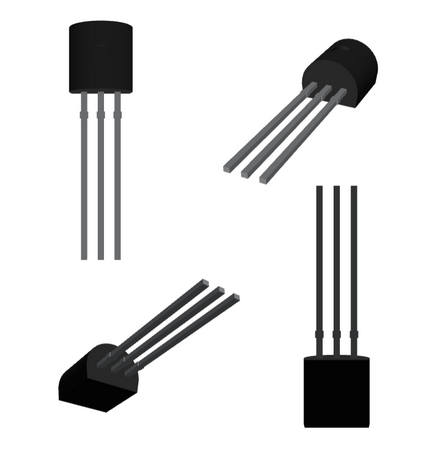

รุ่น LM385 3D

คุณสมบัติที่สำคัญของ LM385

ช่วงปัจจุบันการดำเนินงานที่กว้าง

LM385 สามารถทำงานได้ในช่วงปัจจุบันจาก 10 μAถึง 20 MAความยืดหยุ่นนี้หมายความว่าคุณสามารถใช้มันในแอพพลิเคชั่นที่แตกต่างกันอย่างกว้างขวางในความต้องการพลังงานโดยเฉพาะอย่างยิ่งที่การอนุรักษ์พลังงานเป็นสิ่งสำคัญความสามารถในการจัดการช่วงดังกล่าวทำให้ LM385 อเนกประสงค์สำหรับการออกแบบอิเล็กทรอนิกส์ที่แตกต่างกัน

ตัวเลือกความทนทานต่อแรงดันไฟฟ้าหลายตัว

LM385 มีให้เลือกหลายระดับความอดทนรวมถึง 1.0%, 1.5%, 2.0%และ 3.0%ความหลากหลายนี้ช่วยให้คุณสามารถเลือกระดับความแม่นยำที่เหมาะสมกับโครงการของคุณมากที่สุดไม่ว่าคุณจะต้องการการควบคุมแรงดันไฟฟ้าที่แน่นมากหรือสามารถทำงานได้อย่างยืดหยุ่นมากขึ้นเล็กน้อยการปรับแต่งนี้ทำให้สามารถปรับให้เข้ากับแอปพลิเคชันที่มีความแม่นยำเป็นปัจจัย

ความเสถียรในการแปรผันของอุณหภูมิ

ค่าสัมประสิทธิ์อุณหภูมิต่ำหมายถึง LM385 ยังคงมีความเสถียรตลอดการเปลี่ยนแปลงของอุณหภูมิลดโอกาสในการเปลี่ยนแปลงประสิทธิภาพในสภาพแวดล้อมที่แตกต่างกันสำหรับโครงการที่คาดว่าจะมีการเปลี่ยนแปลงอุณหภูมิคุณลักษณะนี้ทำให้มั่นใจได้ว่า LM385 ให้ผลลัพธ์ที่สอดคล้องกันทำให้เชื่อถือได้ในเงื่อนไขต่าง ๆ

ความต้านทานแบบไดนามิกต่ำ

ด้วยความต้านทานแบบไดนามิกเพียง 1.0 Ω LM385 จะช่วยลดความผันผวนของแรงดันไฟฟ้าแม้ภายใต้สภาวะโหลดที่แตกต่างกันคุณลักษณะนี้จะช่วยให้เอาต์พุตที่ราบรื่นและมั่นคงซึ่งมีค่าโดยเฉพาะอย่างยิ่งในวงจรที่แรงดันไฟฟ้าเสถียรมีความสำคัญต่อการทำงานที่เหมาะสม

ตัวเลือกบรรจุภัณฑ์ที่ติดตั้งพื้นผิว

ซีรี่ส์ LM385 มีตัวเลือกการติดตั้งพื้นผิวเหมาะสำหรับแอปพลิเคชันที่ต้องการการออกแบบขนาดกะทัดรัดและประหยัดพื้นที่ส่วนประกอบที่ติดตั้งพื้นผิวเช่น LM385 มักเป็นที่ต้องการในอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยเนื่องจากรอยเท้าขนาดเล็กทำให้เหมาะสำหรับแผงวงจรความหนาแน่นสูง

สอดคล้องกับ RoHS และเป็นผู้นำฟรี

LM385 เป็นไปตามมาตรฐานการปฏิบัติตามมาตรฐาน ROHS และปราศจากตะกั่วซึ่งสอดคล้องกับข้อกำหนดด้านสิ่งแวดล้อมและความปลอดภัยที่ทันสมัยคุณลักษณะนี้ทำให้ LM385 เป็นตัวเลือกที่ดีสำหรับโครงการที่จัดลำดับความสำคัญของส่วนประกอบที่เป็นมิตรกับสิ่งแวดล้อมหรือจำเป็นต้องปฏิบัติตามมาตรฐานการกำกับดูแลที่เฉพาะเจาะจง

ข้อมูลจำเพาะ LM385

ข้อมูลจำเพาะทางเทคนิคคุณสมบัติลักษณะและส่วนประกอบที่มีข้อกำหนดที่เปรียบเทียบได้ของ ON Semiconductor LM385Z-1.2G

พิมพ์	พารามิเตอร์
สถานะวงจรชีวิต	ใช้งานอยู่ (อัปเดตล่าสุด: 23 ชั่วโมงที่ผ่านมา)
เวลานำโรงงาน	13 สัปดาห์
ติดตั้ง	ผ่านรู
ประเภทการติดตั้ง	ผ่านรู
แพ็คเกจ / เคส	ถึง 226-3, TO-92-3 (ถึง -226AA)
จำนวนพิน	3
น้ำหนัก	4.535924G
อุณหภูมิการทำงาน	0 ° C ~ 70 ° C TA
การบรรจุหีบห่อ	จำนวนมาก
ความอดทน	-2.4% +2.01%
รหัส JESD-609	E3
รหัส pbfree	ใช่
สถานะชิ้นส่วน	คล่องแคล่ว
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
จำนวนการยุติ	3
รหัส ECCN	หู 99
ค่าสัมประสิทธิ์อุณหภูมิ	80ppm/° C ทั่วไป
เทอร์มินัลเสร็จสิ้น	ดีบุก (SN)
ตำแหน่งเทอร์มินัล	ด้านล่าง
อุณหภูมิรีดรู้จักสูงสุด	260 ° C
จำนวนฟังก์ชั่น	1
สนามเทอร์มินัล	1.27 มม.
คะแนนปัจจุบัน	20ma
Time@peak reflow อุณหภูมิ	40s
หมายเลขชิ้นส่วนฐาน	LM385
จำนวนพิน	3
จำนวนเอาต์พุต	1
แรงดันเอาต์พุต	1.235V
ประเภทเอาต์พุต	ที่ตายตัว
กระแสเอาต์พุตสูงสุด	20ma
เอาต์พุตตัดแต่ง/ปรับได้	เลขที่
อะนาล็อก IC - ประเภทอื่น ๆ	การอ้างอิงแรงดันไฟฟ้าสองขั้ว
แรงดันเอาต์พุตสูงสุด	1.235V
ฟรีฮาโลเจน	ฟรีฮาโลเจน
แรงดันอ้างอิง	1.235V
ประเภทอ้างอิง	ปัด
แรงดันเอาต์พุตนาที	1.235V
ปัจจุบัน - แคโทด	20μA
เสียงรบกวน - 10Hz ถึง 10kHz	60μVRMS
ความสูง	5.33 มม.
ความยาว	5.2 มม.
ความกว้าง	4.19 มม.
ไปถึง SVHC	ไม่มี SVHC
การชุบแข็งของรังสี	เลขที่
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน
นำฟรี	นำฟรี

ชิ้นส่วนที่มีข้อกำหนดคล้ายกับ LM385

ชิ้นส่วนทางด้านขวามีข้อกำหนดคล้ายกับ ON Semiconductor LM385Z-1.2G

หมายเลขชิ้นส่วน	ผู้ผลิต	แพ็คเกจ / เคส	จำนวนพิน	กระแสเอาต์พุตสูงสุด	แรงดันเอาต์พุตนาที	แรงดันเอาต์พุต	แรงดันเอาต์พุตสูงสุด	ความอดทน	ค่าสัมประสิทธิ์อุณหภูมิ
LM385Z-1.2G	บนเซมิคอนดักเตอร์	ถึง 226-3, ถึง 92-3	3	20 mA	1.235 V	1.235 V	1.235 V	-2.4%, +2.01%	80ppm/° C ทั่วไป
LM285Z-1.2G	บนเซมิคอนดักเตอร์	ถึง 226-3, ถึง 92-3	3	20 mA	1.235 V	1.235 V	1.235 V	± 1%	80ppm/° C ทั่วไป
LM285LP-1-2	Texas Instruments	ถึง 226-3, ถึง 92-3	3	20 mA	1.235 V	1.235 V	1.235 V	± 1%	80ppm/° C ทั่วไป
LM385BZ-1.2G	บนเซมิคอนดักเตอร์	ถึง 226-3, ถึง 92-3	3	20 mA	1.24 V	5.3 V	5.3 V	± 2%	150ppm/° C
LM385Z-NOPB	Texas Instruments	ถึง 226-3, ถึง 92-3	3	20 mA	1.223 V	1.235 V	1.235 V	± 1%	20ppm/° C ทั่วไป

เทียบเท่า LM385

หมายเลขรุ่น	ผู้ผลิต	คำอธิบาย
LM385LPRE3-1-2	Texas Instruments	1.235-V, 2%, 0 ° C ถึง 70 ° C, การอ้างอิงแรงดันไฟฟ้า micropower อ้างอิง 3 ถึง 92 0 ถึง 70
LM385Z-1.2RA	ผลิตภัณฑ์เซมิคอนดักเตอร์โมโตโรล่า	การอ้างอิงแรงดันไฟฟ้าสองขั้ว, 1 เอาท์พุท, 1.235V, สองขั้ว, pbcy3, พลาสติก, ถึง 226aa, 3 พิน
LM385BYZ-1.2	Texas Instruments	1-output การอ้างอิงแรงดันไฟฟ้าสองคำ, 1.235V, PBCY3, พลาสติก, TO-92, 3 พิน
LM285BXM-1.2X	Texas Instruments	1-output การอ้างอิงแรงดันไฟฟ้าสองคำ, 1.235V, PDSO8, SO-8
LM385Z-1.2	Motorola Mobility LLC	1-output การอ้างอิงแรงดันไฟฟ้าสองคำ, 1.235V, PBCY3, พลาสติก, TO-226AA, 3 พิน
LM385LP-1.2	Linfinity Microelectronics	การอ้างอิงแรงดันไฟฟ้าสองขั้ว, 1.2V, bipolar, pbcy3, พลาสติก, to-226aa, 3 pin
LM385BZ-1.2RA	บนเซมิคอนดักเตอร์	ไดโอดอ้างอิงแรงดันไฟฟ้า Micropower 1.2 V, ± 1%, TO-92 (ถึง 226) ความสูงของร่างกาย 5.3 มม., 2000-reel
LM385CZB-1.2	Telcom Semiconductor Inc	การอ้างอิงแรงดันไฟฟ้าเทอร์มินัลสองรายการ, 1 เอาท์พุท, 1.235V, bipolar, pbcy3
LM385BXZ-1.2X	Texas Instruments	1-output การอ้างอิงแรงดันไฟฟ้าสองคำ, 1.235V, PBCY3, พลาสติก, TO-92, 3 พิน

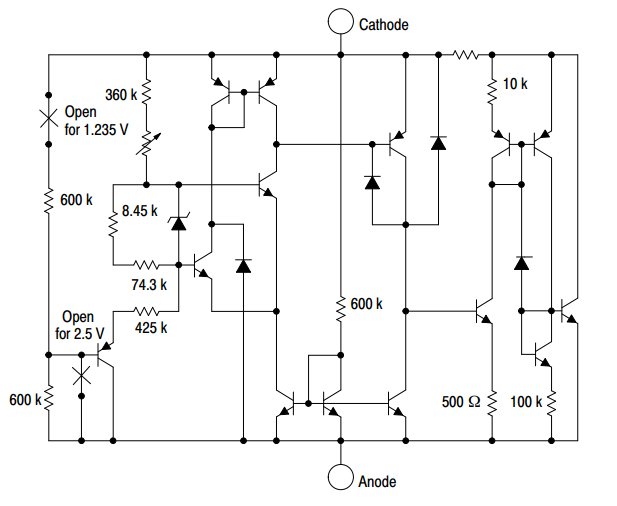

ไดอะแกรมบล็อกการทำงานของ LM385

แอปพลิเคชันสำหรับ LM385

เครื่องดนตรีแบบพกพา

LM385 นั้นมีประสิทธิภาพโดยเฉพาะอย่างยิ่งในการใช้เครื่องมือพกพาเนื่องจากการใช้พลังงานต่ำช่วยยืดอายุการใช้งานแบตเตอรี่ในอุปกรณ์ที่ต้องประหยัดพลังงานความสามารถในการทำงานด้วยพลังงานน้อยที่สุดทำให้เหมาะสำหรับเครื่องมือและเครื่องมือที่ใช้ในระหว่างการเดินทางเพื่อให้มั่นใจถึงประสิทธิภาพที่ยืดเยื้อโดยไม่ต้องใช้การชาร์จใหม่หรือการเปลี่ยนแบตเตอรี่บ่อยครั้ง

ระเบียบแรงดันไฟฟ้า

ในวงจรที่ต้องการการควบคุมแรงดันไฟฟ้าที่มั่นคงและแม่นยำ LM385 ทำหน้าที่เป็นตัวเลือกที่เชื่อถือได้มันสามารถรักษาแรงดันเอาต์พุตที่คงที่ซึ่งเป็นสิ่งจำเป็นสำหรับการใช้งานที่ความผันผวนของแรงดันไฟฟ้าอาจขัดขวางการทำงานสิ่งนี้ทำให้ LM385 เป็นองค์ประกอบที่มีค่าในระบบกฎระเบียบที่ต้องการการส่งมอบพลังงานที่สอดคล้องกัน

วงจรอะนาล็อก

LM385 ทำงานได้ดีในวงจรอะนาล็อกซึ่งจำเป็นต้องมีสัญญาณรบกวนต่ำและเอาต์พุตที่มีความเสถียรสำหรับการประมวลผลสัญญาณที่แม่นยำการอ้างอิงแรงดันไฟฟ้าที่สอดคล้องกันช่วยในการรักษาความสมบูรณ์ของสัญญาณช่วยให้บรรลุการทำงานของวงจรที่ราบรื่นความน่าเชื่อถือนี้ทำให้เป็นตัวเลือกที่ต้องการในแอปพลิเคชันแบบอะนาล็อกซึ่งแม้แต่ความผันผวนเล็กน้อยในแรงดันไฟฟ้าก็สามารถส่งผลกระทบต่อประสิทธิภาพ

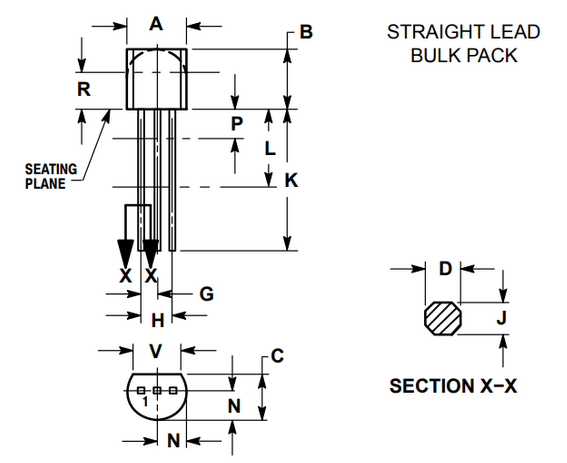

ข้อมูลแพ็คเกจ LM385

เกี่ยวกับผู้ผลิต LM385

ในเซมิคอนดักเตอร์ที่ระบุไว้ใน NASDAQ นั้นอุทิศตนเพื่อลดการใช้พลังงานบริษัท ให้บริการผลิตภัณฑ์ที่หลากหลายในด้านพลังงานการจัดการสัญญาณและโซลูชั่นที่กำหนดเองทั้งหมดได้รับการออกแบบมาเพื่อประหยัดพลังงานมันรักษาห่วงโซ่อุปทานที่เชื่อถือได้ด้วยเครือข่ายที่แข็งแกร่งของโรงงานผลิตสำนักงานขายและศูนย์ออกแบบในอเมริกาเหนือยุโรปและภูมิภาคเอเชียแปซิฟิกการเข้าถึงทั่วโลกนี้ช่วยให้พวกเขาสามารถให้การสนับสนุนที่เชื่อถือได้และตอบสนองต่อตลาดต่าง ๆ เพื่อให้มั่นใจว่าการเข้าถึงผลิตภัณฑ์คุณภาพสูงเช่น LM385 อย่างต่อเนื่อง
