บล็อก IO อธิบาย: ฟังก์ชั่นและแอปพลิเคชัน

ระบบสัญญาณเตือนไฟไหม้มีบทบาทอย่างจริงจังในการปกป้องชีวิตและทรัพย์สินโดยการสร้างความมั่นใจในการตอบสนองอย่างรวดเร็วและประสานงานในช่วงฉุกเฉินโดดเด่นกับฟังก์ชั่นนี้คือตัวควบคุมสัญญาณเตือนและส่วนประกอบที่รองรับรวมถึงโมดูลอินพุต/เอาต์พุตวาล์วไอเสียควันประตูชัตเตอร์ไฟและอุปกรณ์พื้นฐานอื่น ๆองค์ประกอบเหล่านี้ร่วมกันสร้างเครือข่ายที่ซิงโครไนซ์ที่ออกแบบมาเพื่อตรวจจับสัญญาณและเปิดใช้งานมาตรการความปลอดภัยด้วยความแม่นยำบทความนี้สำรวจการทำงานและคุณสมบัติที่ซับซ้อนของโมดูลอินพุต/เอาต์พุต GST-LD-8301 และ GST-LD-8303-ส่วนประกอบขั้นสูงที่เพิ่มความน่าเชื่อถือและการปรับตัวของระบบความปลอดภัยจากอัคคีภัยจากความยืดหยุ่นในการเข้ารหัสทางอิเล็กทรอนิกส์ไปจนถึงแนวทางการเดินสายที่มีประสิทธิภาพเราขุดลงในคุณลักษณะที่สำคัญที่ทำให้โมดูลเหล่านี้จำเป็นในกลยุทธ์การป้องกันอัคคีภัยที่ทันสมัยไม่ว่าคุณจะเพิ่มประสิทธิภาพความปลอดภัยในอาคารสูงหรือสิ่งอำนวยความสะดวกในอุตสาหกรรมการทำความเข้าใจการทำงานของโมดูลเหล่านี้เป็นสิ่งที่ดีที่สุดสำหรับการสร้างความมั่นใจในความสมบูรณ์ของระบบและความพร้อม

แคตตาล็อก

ฟังก์ชั่น

ในกรณีที่มีสัญญาณเตือนไฟไหม้ตัวควบคุมสัญญาณเตือนจะมีบทบาทสำคัญเปิดใช้งานอุปกรณ์ควบคุมภายนอกที่เชื่อมโยงผ่านโมดูลเอาต์พุตระบบที่ซับซ้อนนี้ประกอบด้วยส่วนประกอบต่าง ๆ ที่ทำงานควบคู่เช่นวาล์วไอเสียควันวาล์วจ่ายอากาศประตูชัตเตอร์ไฟพัดลมและระฆังเตือนอุปกรณ์แต่ละตัวได้รับการออกแบบอย่างพิถีพิถันเพื่อตอบสนองต่อคำสั่งของคอนโทรลเลอร์ในขณะเดียวกันก็ทำงานได้อย่างสอดคล้องกันในช่วงฉุกเฉินโมดูลเอาท์พุทที่เชื่อมต่อกับบัสลูปของคอนโทรลเลอร์สามารถวางตำแหน่งเชิงกลยุทธ์ได้ทั้งใกล้กับอุปกรณ์ที่ดูแลหรือภายในกล่องเทอร์มินัลช่วยเพิ่มทั้งการเข้าถึงและประสิทธิภาพการปฏิบัติงาน

ความสามารถของระบบสำหรับการเข้ารหัสอิเล็กทรอนิกส์ในสถานที่เพิ่มเลเยอร์ของความยืดหยุ่นทำให้สามารถปรับเปลี่ยนที่สอดคล้องกับความต้องการทางวิศวกรรมเฉพาะความสามารถในการปรับตัวนี้ส่วนใหญ่จะโดดเด่นในสภาพแวดล้อมที่ต้องมีการปรับแต่งมาตรการความปลอดภัยจากอัคคีภัยเพื่อให้พอดีกับลักษณะโครงสร้างและการปฏิบัติงานที่แตกต่างกันตัวอย่างเช่นในอาคารสูงการรวมวาล์วไอเสียควันและบานประตูหน้าต่างที่แม่นยำสามารถตั้งโปรแกรมให้จัดการควันได้อย่างมีประสิทธิภาพ

เมื่อคอนโทรลเลอร์ตรวจจับสัญญาณเตือนจากเครื่องตรวจจับจะส่งสัญญาณควบคุมผ่านบัสไปยังโมดูลเอาต์พุตทันทีซึ่งจะเปิดใช้งานอุปกรณ์ดับเพลิงที่จำเป็นลำดับนี้แสดงให้เห็นถึงกลไกการตอบสนองที่ประสานงานกันอย่างดีซึ่งไม่เพียง แต่สอดคล้องกับมาตรฐานด้านกฎระเบียบ แต่ยังรวมถึงแนวทางปฏิบัติที่ดีที่สุดในการเตรียมความพร้อมฉุกเฉินการมีปฏิสัมพันธ์ของของไหลระหว่างส่วนประกอบต่าง ๆ ของระบบสัญญาณเตือนไฟไหม้ช่วยลดความเสี่ยงและเพิ่มความปลอดภัยของผู้อยู่อาศัยทั้งหมด

ภาพรวมผลิตภัณฑ์

คุณสมบัติ

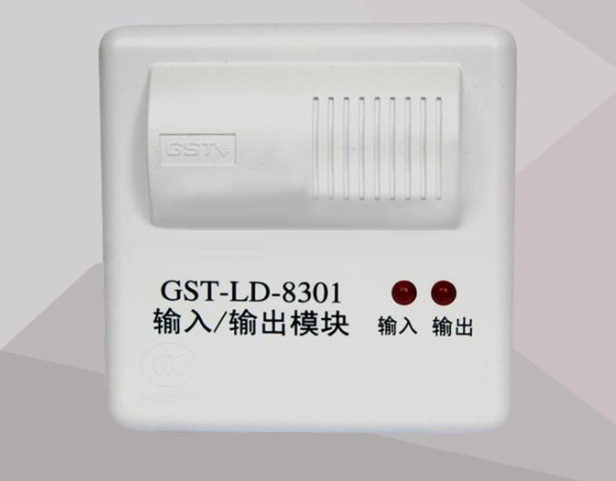

โมดูลอินพุต/เอาต์พุต GST-LD-8301 ทำหน้าที่เป็นอินเทอร์เฟซการควบคุมบัสขั้นสูงซึ่งสร้างขึ้นอย่างพิถีพิถันสำหรับอุปกรณ์คู่แอ็คชั่นซึ่งรวมถึงระบบอันตรายเช่นประตูชัตเตอร์กลิ้งแบบสองขั้นตอนสองขั้นตอนปั๊มน้ำและพัดลมไอเสียควันโมดูลเป็นเครื่องมือในการสร้างความมั่นใจในการวางตำแหน่งที่แม่นยำของประตูชัตเตอร์ดับเพลิงซึ่งช่วยให้สามารถควบคุมได้ในระดับต่าง ๆ - จากบนจรดกลางและกลางถึงตำแหน่งที่ต่ำกว่าความสามารถในการปรับตัวของมันเป็นสิ่งสำคัญมันสามารถทำงานเป็นโมดูลอินพุต/เอาต์พุต GST-LD-8301 สองตัวแยกกันเพิ่มความยืดหยุ่นในการดำเนินงานอย่างมีนัยสำคัญในการตั้งค่าที่ซับซ้อน

ในสถานการณ์จริงความน่าเชื่อถือของอินเทอร์เฟซควบคุมนั้นโดดเด่นตัวอย่างเช่นในสภาพแวดล้อมที่มีแรงกดดันสูงเช่นอาคารพาณิชย์หรือโรงงานอุตสาหกรรมความสามารถในการจัดการประตูชัตเตอร์ดับเพลิงได้อย่างรวดเร็วและแม่นยำสามารถส่งผลกระทบอย่างชัดเจนถึงผลลัพธ์ด้านความปลอดภัยข้อมูลเชิงลึกจากการติดตั้งหลายครั้งแสดงให้เห็นว่าการรวมโมดูลดังกล่าวนำไปสู่การปรับปรุงที่ทำเครื่องหมายไว้ในเวลาตอบสนองในช่วงฉุกเฉินซึ่งจะช่วยเสริมสร้างโปรโตคอลความปลอดภัยโดยรวม

โมดูลอินพุต/เอาท์พุท GST-LD-8303 มีที่อยู่ที่มีรหัสอย่างต่อเนื่องสองตัวรองรับได้สูงสุด 242 รหัสฟังก์ชั่นนี้ช่วยให้โมดูลสามารถรับคำสั่งสำหรับการกระทำที่แยกกันสองรายการจากคอนโทรลเลอร์โดยเสนอเอาต์พุตควบคุมสองรายการและอินพุตยืนยันสองรายการการทำงานบนสัญญาณสวิตช์ที่เปิดตามปกติเมื่อเปิดใช้งานแล้วจะส่งสัญญาณนี้ไปยังคอนโทรลเลอร์ผ่านบัสเชื่อมโยงการเตือนภัยและแสดงที่อยู่ของอุปกรณ์แอ็คชั่นในกรณีที่โมดูลล้มเหลวคอนโทรลเลอร์จะถูกตั้งโปรแกรมให้สร้างการเตือนภัยในขณะเดียวกันก็ระบุหมายเลขโมดูลที่เฉพาะเจาะจงเพื่อให้มั่นใจว่าการรับรู้ทันทีของภาวะแทรกซ้อนใด ๆการปรากฏตัวของสองคู่ที่เปิดอยู่ตามปกติและปิดตามปกตินอกเหนือจากเอาต์พุตที่ใช้งานอยู่สองตัวขยายความสามารถของโมดูลต่อไปยิ่งไปกว่านั้นมันรวมการตรวจจับบรรทัดสำหรับทั้งอินพุตและเอาต์พุตซึ่งเป็นแบบไดนามิกสำหรับการรักษาความสมบูรณ์ของการปฏิบัติงาน

ข้อกำหนดทางเทคนิค

ข้อกำหนดหลัก	รายละเอียด
แรงดันไฟฟ้าทำงาน	แรงดันไฟฟ้าบัส: รถบัส 24V
	แรงดันไฟฟ้าของแหล่งจ่ายไฟ: DC24V
ตรวจสอบกระแสไฟฟ้า	ปัจจุบันบัส: ≤1ma
	แหล่งจ่ายไฟปัจจุบัน: ≤6ma
การดำเนินงานในปัจจุบัน	ปัจจุบันบัส: ≤4ma
	แหล่งจ่ายไฟปัจจุบัน: ≤35ma
ระบบลวด	เชื่อมต่อกับคอนโทรลเลอร์โดยใช้สัญญาณที่ไม่ใช่โพลาริตี้สอง บัสและเชื่อมต่อกับแหล่งจ่ายไฟ DC24V โดยใช้พลังงานที่ไม่ใช่โพลาริตี้สอง รถเมล์
ความสามารถในการส่งออก	DC24V/1A (ผลรวมของความสามารถในการส่งออกสูงสุดของ สองกลุ่มคือ DC24V/1A)
โหมดควบคุมเอาต์พุต	พัลส์ระดับ (รีเลย์เปิด/ปิดปกติโดยปกติ เอาต์พุตติดต่อ;เวลาดึงรีเลย์คือ 10s เมื่อพัลส์เริ่มต้น)
การตั้งค่าโรงงาน	วิธีการตรวจสอบแบบเปิดสองทางตามปกติ
สภาพแวดล้อมการดำเนินงาน	อุณหภูมิ: -10 ℃～+55 ℃
	ความชื้นสัมพัทธ์: ≤95% (ไม่มีการควบแน่น)
ระดับการป้องกันเปลือก	IP30
มิติโดยรวม	110 มม. × 86 มม. × 43 มม. (พร้อมเปลือกด้านล่าง)

รายละเอียดการเดินสาย

ในโลกแห่งการเดินสายสำหรับโมดูลที่กำหนดให้เป็นสถานะ "การตรวจสอบแบบเปิดตามปกติ" วิธีการที่รอบคอบเกี่ยวข้องกับการเชื่อมต่อตัวต้านทานเทอร์มินัล4.7kΩในแบบคู่ขนานที่ส่วนท้ายของสายอินพุตโมดูลโดยเฉพาะที่เทอร์มินัลที่ไกลที่สุดจากโมดูลตำแหน่งอย่างระมัดระวังนี้ทำหน้าที่ทำให้สัญญาณมีเสถียรภาพในขณะที่ลดสัญญาณรบกวนเสียงรบกวนได้อย่างมีประสิทธิภาพมาตรการดังกล่าวสามารถหนุนความน่าเชื่อถือของระบบได้อย่างมีนัยสำคัญทำให้สามารถทำงานได้อย่างมั่นใจมากขึ้นสำหรับโมดูลที่กำหนดค่าให้เป็นสถานะ "การตรวจสอบแบบปิดตามปกติ" แนะนำให้ทำการติดตั้งตัวต้านทานการเลิกจ้าง4.7kΩในอนุกรมที่เทอร์มินัลเดียวกันการตั้งค่านี้มีบทบาทแบบไดนามิกในการรักษาความสมบูรณ์ของวงจรเพื่อให้มั่นใจว่าระบบดำเนินการคาดการณ์ในสภาพการปฏิบัติงานที่หลากหลาย

เมื่อประเมินเฟสเอาต์พุตของโมดูลคุณควรเชื่อมต่อตัวต้านทานเทอร์มินัล4.7kΩควบคู่ไปกับไดโอด In4007 ในซีรีย์การกำหนดค่านี้ตอบสนองสองฟังก์ชั่นพื้นฐาน: ตัวต้านทานรับประกันการยกเลิกสัญญาณที่เหมาะสมในขณะที่ไดโอดทำหน้าที่ป้องกันขั้วกลับที่อาจเกิดขึ้นซึ่งอาจส่งผลให้เกิดความเสียหายของวงจรการบูรณาการอย่างรอบคอบของส่วนประกอบเหล่านี้แสดงให้เห็นถึงความเข้าใจที่เหมาะสมของการเปลี่ยนแปลงของวงจรและความจำเป็นในการป้องกันมาตรการในการออกแบบอิเล็กทรอนิกส์

ประสบการณ์การปฏิบัติในสนามเผยให้เห็นว่าการใส่ใจอย่างละเอียดในรายละเอียดในการกำหนดค่าการเดินสายสามารถหลีกเลี่ยงความท้าทายทั่วไปมากมายรวมถึงการเสื่อมสภาพของสัญญาณและความล้มเหลวของอุปกรณ์ตัวอย่างเช่นช่างเทคนิคมักจะสังเกตว่าการล้มเหลวในการยกเลิกสายอย่างเหมาะสมสามารถนำไปสู่พฤติกรรมของระบบที่ไม่แน่นอนสิ่งนี้เน้นถึงคุณค่าของการปฏิบัติตามแนวทางปฏิบัติที่จัดตั้งขึ้นซึ่งไม่เพียง แต่ส่งเสริมการทำงานที่ราบรื่นขึ้น แต่ยังมีส่วนช่วยในการยืนยาวของอุปกรณ์
