คู่มือ JRC4558 OP-AMP: คุณสมบัติแอปพลิเคชันและส่วนประกอบที่เทียบเท่า

แอมพลิฟายเออร์ปฏิบัติการ (OP-AMPS) เป็นวีรบุรุษที่ไม่ได้รับการคัดเลือกของโลกอิเล็กทรอนิกส์สร้างกระดูกสันหลังของวงจรและอุปกรณ์นับไม่ถ้วนในบรรดาตัวเลือกมากมายที่มีอยู่ JRC4558 โดดเด่นในฐานะคู่ op-amp คู่ที่หลากหลายและเชื่อถือได้มีชื่อเสียงในด้านประสิทธิภาพที่ยอดเยี่ยมในด้านเสียงการประมวลผลสัญญาณและอื่น ๆในบทความนี้เราสำรวจข้อกำหนดของ JRC4558 การกำหนดค่า PIN คุณสมบัติทางเลือกและแอปพลิเคชันที่ให้ข้อมูลเชิงลึกสำหรับคุณไม่ว่าคุณจะออกแบบอุปกรณ์เสียงที่มีความเที่ยงตรงสูงการสร้างวงจรความแม่นยำหรือการสำรวจโซลูชั่นอิเล็กทรอนิกส์ที่สร้างสรรค์ JRC4558 สัญญาว่าจะปรับตัวและความน่าเชื่อถือมาขุดลงไปในความมหัศจรรย์ทางเทคนิคที่ทำให้ op-amp นี้เป็นตัวเลือกที่เชื่อถือได้ในโดเมนต่าง ๆ

แคตตาล็อก

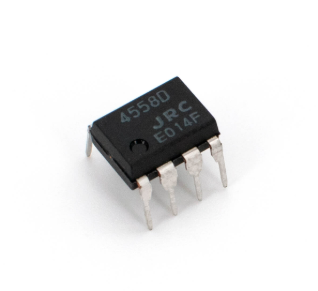

ภาพรวมของ JRC4558

เรื่องราวของ JRC4558 บ่งชี้ว่ามันทำหน้าที่เป็นแอมพลิฟายเออร์คู่ที่ต้องการเสน่ห์ของมันอยู่ในการขยายแรงดันไฟฟ้าที่สำคัญและความต้านทานอินพุตสูงที่น่าประทับใจที่มันมีให้โดดเด่นอย่างเด่นชัดในวงจรเสียงและอิเล็กทรอนิกส์นับไม่ถ้วนวงจรรวมที่ใช้ซิลิกอนนี้มีความสามารถในการปรับตัวพร้อมแพ็คเกจเช่น SOP และ DIP เพิ่มความน่าดึงดูดในการออกแบบวงจรคันเหยียบในบรรดาข้อกำหนดที่น่าดึงดูดใจคือการได้รับแรงดันไฟฟ้า 100dB ความต้านทานอินพุตที่ต้อนรับจำนวน 5 megaohms และช่วงแหล่งจ่ายไฟที่ยืดหยุ่น± 4V ถึง 18Vคุณลักษณะเหล่านี้รวมกับความสามารถในการจ่ายได้ทำให้ส่วนใหญ่น่าสนใจในสายตาของผู้ที่รู้

ด้วยการตั้งค่า 8 พินมาตรฐาน JRC4558 จะช่วยลดลงในวงจรที่ซับซ้อนได้อย่างสง่างามPIN 8 ถูกกำหนดไว้สำหรับอินพุตแหล่งจ่ายไฟที่เป็นบวกPIN 4 เหมาะกับอินพุตพลังงานเชิงลบหมุดเอาท์พุท 1 และ 7 จะถูกแชร์ระหว่างแอมพลิฟายเออร์ปฏิบัติการทั้งสองอินพุตแบบกลับด้านได้รับมอบหมายให้พิน 2 และ 6 อินพุตที่ไม่กลับมาพบบ้านของพวกเขาบนหมุด 3 และ 5 ได้รับการชดเชยภายในและความต้านทานอินพุตที่น่าทึ่ง

JRC4558 ไม่กี่ก้าวจากต้นแบบของเครื่องขยายเสียงในอุดมคติ แต่แรงดันไฟฟ้าสูงสุดที่ได้รับ 100dB และอัตราการฆ่า 1.7V/μSให้ความสำคัญกับห้องพักที่จำเป็นสำหรับงานเสียงและสัญญาณส่วนใหญ่ความสามารถพิเศษในการผลิตแรงดันเอาต์พุตที่สูงขึ้นมากกว่าอินพุตเป็นที่น่ารักไปยังแอปพลิเคชันที่ครอบคลุมแอมพลิฟายเออร์ตัวเปรียบเทียบและผู้รวมระบบฟรีดริชในการดำเนินงานด้วยแหล่งจ่ายไฟ +5V เอกพจน์ตั้งค่อย ๆ ตั้งค่าความต้องการสำหรับคู่ -5V ซึ่งสะท้อนแนวโน้มที่ทันสมัยสำหรับการออกแบบที่มีความคล่องตัวและประหยัดพลังงาน

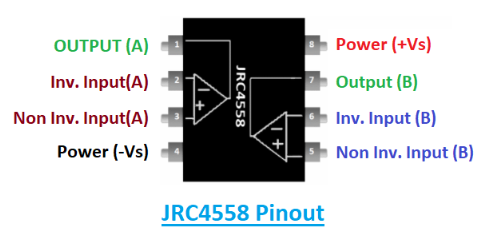

เค้าโครงพิน

หมายเลขพิน	ชื่อพิน	คำอธิบายพิน
1	ออก (ก)	พินเอาท์พุทของ op-amp a
2	อินพุตกลับด้าน (a)	พินอินพุตคว่ำของ op-amp a
3	อินพุตที่ไม่ได้กลับด้าน (a)	พินอินพุตที่ไม่กลับรายการของ op-amp a
4	พลัง (-vs)	เทอร์มินัลอุปทานภาคพื้นดินหรือลบ
5	อ้างอิง	พินอินพุตที่ไม่กลับรายการของ op-amp B
6	เอาท์พุท	พินอินพุตคว่ำของ op-amp B
7	พลังงาน (+vs)	พินเอาท์พุทของ op-amp B
8	+vs	เทอร์มินัลอุปทานเชิงบวก

คุณสมบัติและข้อกำหนด

คุณสมบัติ	ข้อมูลจำเพาะ/รายละเอียด
ช่วงจ่ายแรงดันไฟฟ้า	± 5V ถึง± 15V
แบนด์วิดธ์	3MHz
จำนวนแอมพลิฟายเออร์ปฏิบัติการ	สอง (แอมพลิฟายเออร์ปฏิบัติการคู่ในแพ็คเกจเดียว)
แบบฟอร์มวงจรรวม	ไอซี 8 พิน
ช่วงอุณหภูมิการทำงาน	0 ° C ถึง 70 ° C
อัตราการฆ่า	1.7V/µS
อัตราขยายแรงดันไฟฟ้า	สูงถึง 100dB
แพ็คเกจที่มีอยู่	แพ็คเกจ SOP และจุ่ม 8 พิน
การชดเชยความถี่	ไม่จำเป็น
ปัญหาล็อคขึ้น	ไม่มี
การบริโภคในปัจจุบัน	ต่ำ
ความเข้ากันได้ของแหล่งจ่ายไฟ	รองรับการตั้งค่าแหล่งจ่ายไฟเดี่ยวและคู่
ช่วงแรงดันไฟฟ้าที่แตกต่างกัน	หลากหลายพร้อมที่พักโหมดทั่วไปขนาดใหญ่
การติดตามพารามิเตอร์	ในช่วงอุณหภูมิที่ระบุ
เฟสและการจับคู่	มั่นใจระหว่างแอมพลิฟายเออร์
อินพุตทรานซิสเตอร์	เสียงรบกวนต่ำ
ค่าใช้จ่าย	คุ้มค่ามาก
แอปพลิเคชันเป้าหมาย	อุปกรณ์พกพาและแบตเตอรี่ที่ดำเนินการ
ความเข้ากันได้ของพิน	มาตรฐานอุตสาหกรรมเข้ากันได้กับ LM358 และ MC1458
ความน่าเชื่อถือ	พิสูจน์แล้วในอุปกรณ์และอุปกรณ์เชิงพาณิชย์

เทียบเท่าและทางเลือก

-NE5532

-LM158

-lm158a

-LM358

-lm358a

-LM2904

-LM2904Q

-LM4558

-LM74

แอปพลิเคชัน

การขยายสัญญาณ

JRC4558 OP-AMP แสดงความยืดหยุ่นในช่วงของสภาพแวดล้อมที่ปรับตัวได้อย่างมีประสิทธิภาพในระบบยานยนต์เพื่อเพิ่มการขยายสัญญาณประสิทธิภาพที่เชื่อถือได้ยังคงอยู่แม้ในสภาพที่ท้าทายของการใช้งานยานพาหนะทำให้มั่นใจได้ว่าการเดินทางที่ไร้รอยต่อในระบบที่อ้างอิงภาคพื้นดิน Op-AMP นั้นมีความเสถียรโดยนำเสนอความมั่นคงและความสอดคล้องส่วนใหญ่เป็นที่ที่มีความแม่นยำในหมู่องค์ประกอบต่างๆคุณสามารถคุ้นเคยกับความแตกต่างของ op-amps ที่คล้ายกันและตระหนักว่าการบรรลุความน่าเชื่อถือดังกล่าวมักจะเกี่ยวข้องกับการเลือกส่วนประกอบที่เหมาะสมกับการตั้งค่าการปฏิบัติงานที่เฉพาะเจาะจง

เทคโนโลยีแบบพกพา

การรวม JRC4558 เข้ากับอุปกรณ์พกพาทำให้เกิดข้อได้เปรียบของการใช้พลังงานต่ำคุณลักษณะที่ยืดอายุการใช้งานแบตเตอรี่และแตะสู่ความต้องการของผู้บริโภคเพื่อความสะดวกและความอดทนมันคือการจัดการงานสัญญาณที่แข็งแกร่งในขณะที่การรักษาประสิทธิภาพการใช้พลังงานได้รับการชื่นชมจากคุณมุ่งเน้นไปที่การกลั่นเทคโนโลยีพกพาอุปกรณ์เช่นโปรเซสเซอร์สัญญาณดิจิตอลควบคุมความสามารถในการรวมที่เหนือกว่าของ Op-Amp ซึ่งเป็นการผสมผสานการใช้งานอย่างราบรื่นกับนวัตกรรม

ตัวอย่างและถือวงจร

JRC4558 พบช่องในตัวอย่างและถือวงจรซึ่งเป็นกุญแจสำคัญในกระบวนการแปลงแบบอะนาล็อกเป็นดิจิตอลที่สนับสนุนการสื่อสารที่ทันสมัยการออกแบบที่ยอดเยี่ยมของ Op-AMP นี้ช่วยให้ความแม่นยำและการบิดเบือนสัญญาณน้อยที่สุดในแง่มุมที่คุณสามารถชื่นชมเมื่อมุ่งมั่นเพื่อความแม่นยำในการประมวลผลสัญญาณสิ่งนี้ทำให้มั่นใจได้ว่าเส้นชีวิตของการสื่อสารดิจิทัลยังคงไม่ถูกรบกวน

ระบบรักษาความปลอดภัย

ภายในสัญญาณเตือนการบุกรุก JRC4558 โดดเด่นสำหรับความไวและการตอบสนองต่อการเปลี่ยนแปลงสิ่งแวดล้อมคุณสามารถให้ความสำคัญกับส่วนประกอบที่รับประกันการบำรุงรักษาน้อยที่สุดรักษาความระมัดระวังจากการเข้าถึงที่ไม่ได้รับอนุญาตธรรมชาติที่เป็นมิตรกับตัวหั่นเบาะของวงจรสนับสนุนการสร้างต้นแบบและการปรับให้เหมาะสมง่ายๆช่วยคุณในการแสวงหาวิธีแก้ปัญหาที่เชื่อถือได้

เสียงและมัลติมีเดีย

ในโลกของเครื่องผสมเสียงและเครื่องบันทึกความต้องการเสียงที่มีความเที่ยงตรงสูงได้รับการตอบสนองโดย JRC4558 ซึ่งมีบทบาทอันมีค่าในการเพิ่มพูนประสบการณ์การได้ยินคุณมักจะสามารถเน้นบทบาทของ op-amp ในการเพิ่มประสิทธิภาพเสียงเปลี่ยนสัญญาณเสียงจาง ๆ ให้กลายเป็นเอาท์พุทความเกี่ยวข้องของมันขยายไปถึงเครื่องเล่นดีวีดีเน้นอิทธิพลในเทคโนโลยีความบันเทิงโดยนำเสนอประสบการณ์การฟังที่น่าดึงดูดใจ

วงจรการทำงาน

นอกเหนือจากการใช้งานที่เฉพาะเจาะจงเหล่านี้ JRC4558 ยืนยันบทบาทของมันในการสร้างเครื่องกำเนิดฟังก์ชั่นการเปรียบเทียบและวงจรเครื่องมือวัดแสดงให้เห็นถึงความสามารถในการปรับตัวตัวจับเวลาระยะยาวและตัวเชื่อมหลายตัวแปรยังใช้ประโยชน์จากความมั่นคงและความแม่นยำของ op-ampคุณสามารถค้นหาการเติมเต็มในความสามารถของ JRC4558 ในการเสนอโซลูชั่นที่ครอบคลุมในการออกแบบวงจรต่างๆ

ขั้นตอนการป้อนข้อมูลภายใน

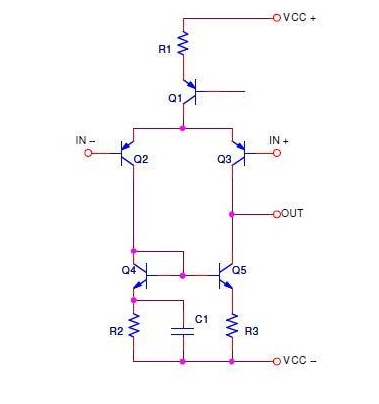

ในระยะเริ่มต้นของการกำหนดค่าอินพุตแอมพลิฟายเออร์คู่ที่มีหางยาว (LTP) ร่วมมือกับกระจกปัจจุบันการตั้งค่าที่มีการเฉลิมฉลองอย่างกว้างขวางสำหรับความเชี่ยวชาญในการบำรุงรักษาและเพิ่มความเที่ยงตรงของสัญญาณอินพุตแอสเซมบลีนี้รวมส่วนประกอบต่าง ๆ เช่น Q1, Q2, Q3, Q4, Q5, R1, R2, R3 และ C1 เพื่อส่งเสริมการประมวลผลสัญญาณที่สมดุลสร้างรากฐานของความแม่นยำในโลกอิเล็กทรอนิกส์ที่ความผันผวนและการหยุดชะงักสามารถตีความข้อมูลคลาวด์ได้

แอมพลิฟายเออร์ Differential คู่ยาว (LTP)

สาระสำคัญของแอมพลิฟายเออร์ DIFFERIAL LTP อยู่ในการกำหนดค่าด้วยทรานซิสเตอร์ที่จับคู่อย่างสมบูรณ์แบบ Q1 และ Q2การซิงโครนิตี้นี้มีการใช้งานในการลดเสียงรบกวนทั่วไปซึ่งมักจะหลอกหลอนระบบอิเล็กทรอนิกส์ที่มีความแม่นยำสูงด้วยการรักษาทรานซิสเตอร์เหล่านี้ให้เหมือนกันแอมพลิฟายเออร์ไม่เพียง แต่ลดเสียงรบกวน แต่ยังยกระดับแบนด์วิดท์ซึ่งจะทำให้ประสิทธิภาพสูงขึ้นซึ่งสะท้อนถึงความตั้งใจของคุณ

การใช้งานกระจกปัจจุบัน

ส่วนประกอบที่เกี่ยวข้องกับส่วนประกอบ Q3, Q4 และ R1, กระจกปัจจุบันทำหน้าที่เป็นกลไกสำคัญในการส่งกระแสคงที่ไปยังคู่ที่แตกต่างกันกระแสที่ไม่เปลี่ยนแปลงมีส่วนช่วยในการเป็นเส้นตรงของแอมพลิฟายเออร์ส่งผลกระทบอย่างรุนแรงต่อความน่าเชื่อถือในการดำเนินงานในสถานการณ์โหลดที่หลากหลายสถาปัตยกรรมของกระจกมีอิทธิพลอย่างมากต่อการจัดตั้งจุดอคติที่เชื่อถือได้สำหรับ LTP ดังนั้นจึงช่วยเสริมความมั่นคงในการได้รับและทำให้มั่นใจได้ว่าประสิทธิภาพของแอมพลิฟายเออร์

การรวมองค์ประกอบ capacitive

ตัวเก็บประจุ C1 ถูกรวมเข้ากับระบบนี้อย่างเชี่ยวชาญประสานกับองค์ประกอบต้านทาน R2 และ R3 เพื่อจัดการการตอบสนองความถี่อย่างเชี่ยวชาญโดยการเลือกค่าของส่วนประกอบเหล่านี้อย่างชาญฉลาดผลกระทบที่เป็นอันตรายของความจุของกาฝากจะลดลงการสั่นคั่นที่ทำให้แอมพลิซิลเลชั่นลดเสถียรวิธีการเชิงกลยุทธ์นี้ช่วยในการหลีกเลี่ยงการบิดเบือนสัญญาณทำให้เส้นทางสัญญาณเก่าแก่ผ่านช่วงความถี่ที่แตกต่างกัน

ขั้นตอนการส่งออก

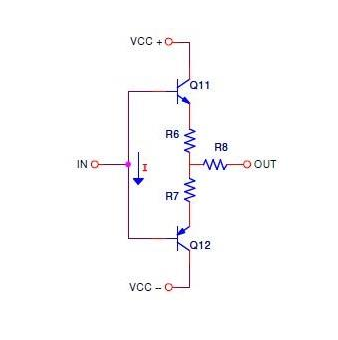

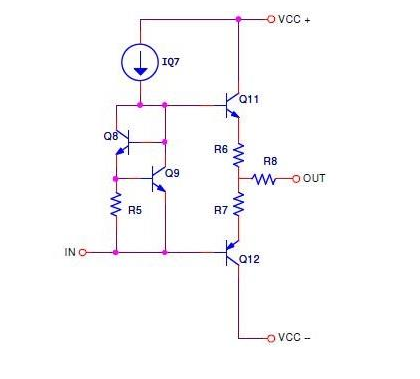

ในการออกแบบขั้นสูงของเวทีเอาท์พุทตัวคูณ VBE นั้นโดดเด่นสำหรับบทบาทที่น่าทึ่งในการปรับกระแสอคติในแอมพลิฟายเออร์ผู้ติดตาม Emitter Push Push-Pullองค์ประกอบที่สำคัญนี้ช่วยให้มั่นใจได้ว่าเครื่องขยายเสียงตรงตามข้อกำหนดปัจจุบันสูงงานมักได้รับอิทธิพลจากกลเม็ดทางวิศวกรรมคุณมักจะพบกับความท้าทายเช่นการบิดเบือนครอสโอเวอร์ซึ่งเกิดจากการเปลี่ยนแปลงอุณหภูมิหรือความแปรปรวนของส่วนประกอบประสบการณ์แสดงให้เห็นว่าการปรับแต่งที่แม่นยำในระหว่างขั้นตอนการออกแบบสามารถบรรเทาความท้าทายเหล่านี้ได้อย่างมาก

รุ่นคลาสสิก JRC4558 ทำงานภายในช่วงเอาต์พุตซึ่งโดยทั่วไปจะยังคงต่ำกว่าแรงดันไฟฟ้าของอุปทานประมาณ 1.5Vการพิจารณาปัจจัยนี้เป็นแบบไดนามิกสำหรับการเพิ่มประสิทธิภาพโดยรวมร่วมกันตัวต้านทานเอาท์พุท R6, R7 และ R8 มีส่วนร่วมอย่างน่าทึ่งต่อความสมบูรณ์ของระบบส่วนประกอบเหล่านี้ไม่เพียง แต่ช่วยให้เกิดความสมดุลในปัจจุบัน แต่ยังส่งเสริมความเสถียรทางความร้อนฟังก์ชั่นของพวกเขาในการป้องกันการโหลดโดยตรงที่เป็นอันตรายระหว่างทรานซิสเตอร์จะช่วยลดความไร้ประสิทธิภาพหรือความเสียหายที่อาจเกิดขึ้น

การดำเนินงานของ JRC4558 op-amp

ความสามารถที่หลากหลายของ JRC4558 op-amp ปรากฏผ่านฟังก์ชั่นของมันเช่นการขยายการรวมและความแตกต่างมันพิสูจน์ได้อย่างมากกับระบบแรงดันไฟฟ้าเดี่ยวมักจะปรากฏในการตั้งค่าทรานสดิวเซอร์และบล็อกการขยาย DC ควบคู่ไปกับวงจรอะนาล็อกอื่น ๆความสามารถของมันสำหรับการขยายที่แตกต่างกันนั้นโดดเด่นเปลี่ยนอินพุตเดียวเป็นเอาต์พุตที่แตกต่างกันการเปลี่ยนแปลงนี้เกิดขึ้นได้จากการออกแบบวงจรที่พิถีพิถันซึ่งทำให้มั่นใจได้ว่าเป็นเส้นตรงที่เหนือกว่า

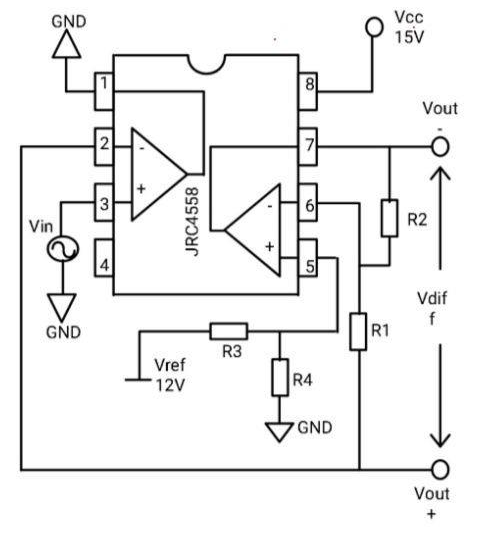

ในสถานการณ์จริงการตั้งค่าเกี่ยวข้องกับแอมพลิฟายเออร์หลักสองตัวเครื่องขยายเสียงหนึ่งตัวทำหน้าที่เป็นบัฟเฟอร์ผลิต Vout+ในขณะเดียวกันแอมพลิฟายเออร์ตัวที่สองจะกลับสัญญาณอินพุตสร้าง Vout- กับเกณฑ์มาตรฐาน 12Vสิ่งนี้จะสร้างเอาต์พุตที่แตกต่างกัน VDIFF ซึ่งกำหนดโดยช่วงแรงดันไฟฟ้าที่เฉพาะเจาะจงซึ่งคำนวณโดยใช้สมการที่กำหนดไว้ล่วงหน้าวิธีการดังกล่าวทำให้มั่นใจได้ว่าการควบคุมสัญญาณเอาต์พุตที่แม่นยำแสดงให้เห็นถึงยูทิลิตี้ของพวกเขาในการประมวลผลสัญญาณที่แน่นอน

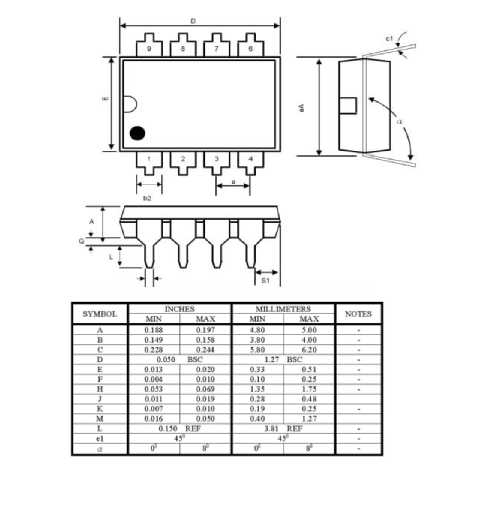

รายละเอียดมิติของ JRC4558

บทสรุป

แอมพลิฟายเออร์ปฏิบัติการ JRC4558 ถือเป็นรากฐานที่สำคัญในโลกของอิเล็กทรอนิกส์เฉลิมฉลองความสามารถรอบด้านความน่าเชื่อถือและประสิทธิภาพที่ยอดเยี่ยมในการใช้งานที่หลากหลายตั้งแต่การประมวลผลเสียงไปจนถึงการจัดการสัญญาณที่แม่นยำ op-amp คู่นี้ให้ความสามารถในการปรับตัวที่น่าทึ่งทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับคุณข้อกำหนดที่แข็งแกร่งการทำงานของเสียงรบกวนต่ำและความสามารถในการจ่ายได้เน้นการอุทธรณ์ที่ยั่งยืนในการออกแบบที่เป็นนวัตกรรมไม่ว่าจะเป็นการเพิ่มคุณภาพเสียงการเพิ่มความมั่นใจในการขยายสัญญาณที่เสถียรหรือการใช้พลังงานโซลูชันอิเล็กทรอนิกส์ที่สร้างสรรค์ JRC4558 ยังคงเป็นส่วนประกอบที่ใช้งานอยู่การเชื่อมช่องว่างระหว่างความเรียบง่ายและความซับซ้อนในวงจรอิเล็กทรอนิกส์
