LC4384C-75FTN256C: CPLD ประสิทธิภาพสูงสำหรับตรรกะดิจิตอลที่มีประสิทธิภาพและแอปพลิเคชันพลังงานต่ำ

LC4384C-75FTN256C เป็นส่วนหนึ่งของอุปกรณ์ตรรกะที่สามารถตั้งโปรแกรมได้ของซีรีย์ ISPMACH 4000C และออกแบบมาสำหรับโครงการที่ต้องการโซลูชั่นดิจิตอลที่มีพลังต่ำอุปกรณ์นี้มีความหลากหลายด้วย macrocells 384 และหมุดอินพุต/เอาต์พุต 192 และทำงานด้วยพลังงานต่ำทำให้มีประสิทธิภาพคู่มือนี้จะสำรวจคุณสมบัติที่สำคัญของอุปกรณ์รายละเอียดทางเทคนิคและการใช้งานแสดงให้เห็นว่ามันปรับปรุงประสิทธิภาพและประสิทธิภาพของระบบดิจิตอลได้อย่างไร

แคตตาล็อก

LC4384C-75FTN256C คำอธิบาย

ที่ LC4384C-75FTN256C เป็นอุปกรณ์ตรรกะที่มีประสิทธิภาพสูงที่มีประสิทธิภาพสูง (CPLD) จาก Lattice Semiconductor ซึ่งเป็นของตระกูล ISPMACH 4000Cมันถูกออกแบบมาเพื่อตอบสนองแอพพลิเคชั่นที่ต้องการโซลูชันตรรกะดิจิตอลที่ยืดหยุ่นด้วยรอยเท้าพลังงานต่ำที่เข้มงวดอุปกรณ์นี้มี macrocells 384 และ 192 อินพุต/พินอินพุตซึ่งให้ความหลากหลายที่หลากหลายสำหรับความต้องการการออกแบบที่หลากหลายการเขียนโปรแกรมและแรงดันไฟฟ้าแกนปฏิบัติการมีตั้งแต่ 1.65V ถึง 1.95V ทำให้มั่นใจได้ว่าการจัดการพลังงานที่มีประสิทธิภาพตัวชี้วัดประสิทธิภาพที่สำคัญของ LC4384C-75FTN256C รวมถึงความล่าช้าในการแพร่กระจาย 7.5 ns และความถี่ในการทำงานที่สามารถเข้าถึงได้ถึง 168 MHzการรวมกันของความเร็วและการตอบสนองนี้ทำให้เหมาะสำหรับแอปพลิเคชันการประมวลผลข้อมูลความเร็วสูงอุปกรณ์รองรับมาตรฐาน I/O หลายมาตรฐานเช่น 3.3V, 2.5V และ 1.8V LVCMOS พร้อมอินพุต 5V ที่ทนต่อการรองรับระดับสัญญาณที่หลากหลายmacrocell แต่ละตัวได้รับการปรับปรุงด้วยการควบคุมแต่ละตัวสำหรับนาฬิการีเซ็ตการตั้งค่าล่วงหน้าและการเปิดใช้งานนาฬิกาช่วยให้การจัดการการดำเนินงานตรรกะที่แม่นยำ

หากคุณต้องการเพิ่มอุปกรณ์ตรรกะที่เชื่อถือได้มีประสิทธิภาพและมีประสิทธิภาพสูงให้กับผลิตภัณฑ์ของคุณ LC4384C-75FTN256C เป็นตัวเลือกที่ยอดเยี่ยมและหากคุณกำลังคิดที่จะสั่งซื้อจำนวนมากคุณจะสามารถใช้ประโยชน์อย่างเต็มที่จากสิ่งที่เทคโนโลยีขั้นสูงนี้มีให้สำหรับแอปพลิเคชันของคุณ

รุ่น LC4384C-75FTN256C CAD

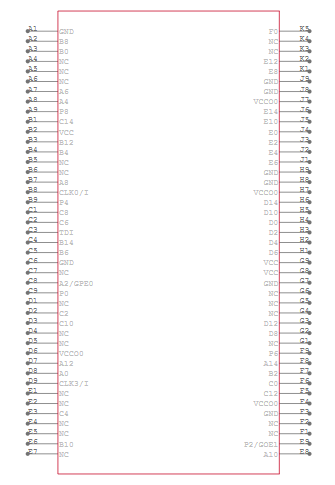

สัญลักษณ์ LC4384C-75FTN256C

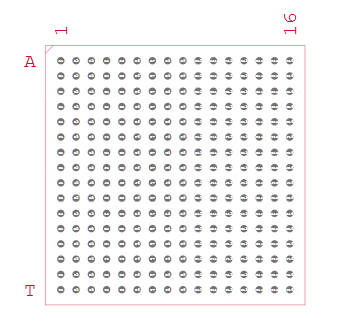

LC4384C-75FTN256C FOOTPRINT

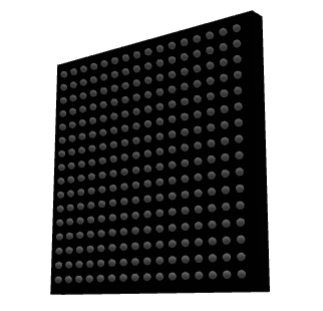

รุ่น LC4384C-75FTN256C 3D

คุณสมบัติ LC4384C-75FTN256C

- ประสิทธิภาพสูง: LC4384C-75FTN256C ทำงานด้วยความถี่สูงสุดที่น่าประทับใจสูงถึง 178.57 MHz ควบคู่ไปกับความล่าช้าในการแพร่กระจายต่ำ 7.5 nsสิ่งนี้ทำให้มั่นใจได้ถึงความสามารถในการประมวลผลข้อมูลที่รวดเร็วและเวลาตอบสนองอย่างรวดเร็วสำหรับสภาพแวดล้อมดิจิตอลความเร็วสูง

- ความสามารถในการโปรแกรมในระบบ (ISP): อุปกรณ์นี้รองรับการเขียนโปรแกรมในระบบผ่านอินเตอร์เฟสที่สอดคล้องกับ IEEE 1532คุณลักษณะนี้ช่วยให้การอัปเดตเฟิร์มแวร์ได้ง่ายบนวงจรโดยตรงโดยไม่จำเป็นต้องถอดอุปกรณ์ช่วยลดความซับซ้อนของการบำรุงรักษาและการอัพเกรด

- macrocells ที่ได้รับการปรับปรุง: มาพร้อมกับ 384 macrocells แต่ละคนสามารถตอกบัตรอิสระรีเซ็ตการตั้งค่าล่วงหน้าและการควบคุมนาฬิกาเปิดใช้งานการจัดเรียงนี้ให้ความยืดหยุ่นและความแม่นยำอย่างกว้างขวางในการจัดการการดำเนินการตรรกะที่ซับซ้อนสำหรับการออกแบบตรรกะดิจิตอลที่กำหนดเอง

- การสนับสนุน I/O อเนกประสงค์: CPLD มีพินอินพุต/เอาต์พุต 192 ที่เข้ากันได้กับมาตรฐานแรงดันไฟฟ้าหลายแบบรวมถึง 3.3V, 2.5V และ 1.8V LVCMOSนอกจากนี้ยังรองรับอินพุตที่ทนต่อ 5V ซึ่งช่วยเพิ่มความเข้ากันได้กับระบบเก่าแก่และระบบนิเวศดิจิตอลต่างๆ

- การใช้พลังงานต่ำ: มันถูกออกแบบมาให้ทำงานได้อย่างมีประสิทธิภาพภายในช่วงแรงดันไฟฟ้าหลักที่ 1.65V ถึง 1.95V ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอปพลิเคชันที่ต้องการประสิทธิภาพการใช้พลังงานการใช้พลังงานต่ำนี้ช่วยในการลดความร้อนและเพิ่มความน่าเชื่อถือของระบบ

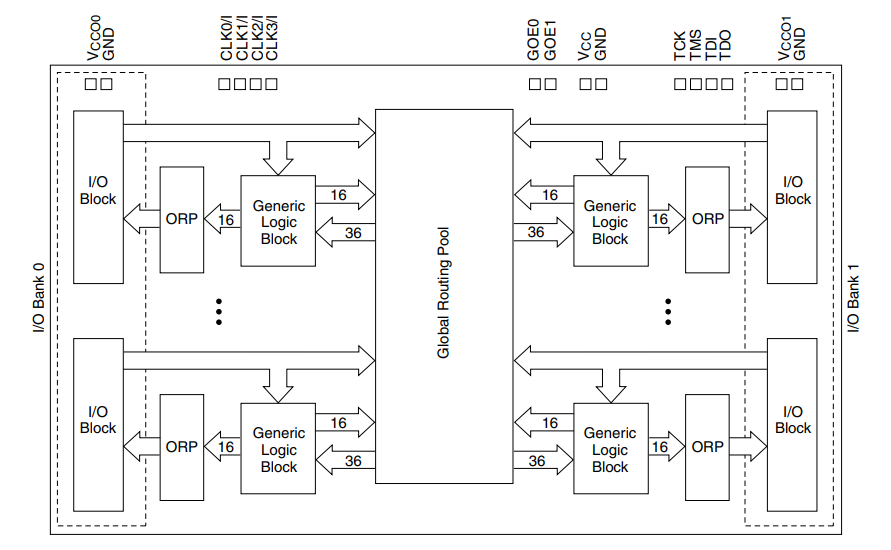

LC4384C-75FTN256C บล็อกไดอะแกรม

ที่ LC4384C-75FTN256C บล็อกไดอะแกรม แสดงโครงสร้างภายในของอุปกรณ์ลอจิกที่ตั้งโปรแกรมได้มันถูกจัดระเบียบรอบ ๆ สระว่ายน้ำเส้นทางทั่วโลก (GRP) ที่เชื่อมต่อทุกส่วนของอุปกรณ์ทำให้มั่นใจได้ว่าการสื่อสารที่รวดเร็วและยืดหยุ่นระหว่างส่วนประกอบในแต่ละด้านของไดอะแกรมมีธนาคาร I/O (ธนาคาร I/O 0 และ I/O Bank 1) ซึ่งจัดการสัญญาณอินพุตและเอาต์พุตไปและออกจากอุปกรณ์ธนาคารเหล่านี้เชื่อมต่อกับพูลการกำหนดเส้นทางเอาท์พุท (ORP) ซึ่งจัดการการไหลของข้อมูลระหว่างบล็อก I/O และบล็อกตรรกะทั่วไป (GLBs)บล็อกตรรกะทั่วไป (GLBs) เป็นหน่วยประมวลผลหลักที่ดำเนินการลอจิกพวกเขาเชื่อมโยงกับ ORPs สำหรับอินพุตและเอาต์พุตและเชื่อมต่อกับ GRP สำหรับการสื่อสารกับ GLB อื่น ๆ เพื่อให้สามารถสร้างฟังก์ชันตรรกะที่ซับซ้อนได้ที่ด้านบนแผนภาพแสดงนาฬิกาและอินพุตควบคุมสำหรับการจัดการเวลาและการทำงานของอุปกรณ์รวมถึงสัญญาณนาฬิกาหลายสัญญาณและอินพุต JTAG สำหรับการเขียนโปรแกรมและการทดสอบแผนภาพแสดงให้เห็นว่าอุปกรณ์ได้รับการออกแบบมาเพื่อการใช้งานตรรกะที่ยืดหยุ่นด้วยการเชื่อมต่อความเร็วสูงและการกำหนดเส้นทางสัญญาณที่มีประสิทธิภาพ

ข้อมูลจำเพาะ LC4384C-75FTN256C

พิมพ์	พารามิเตอร์
ผู้ผลิต	Lattice Semiconductor Corporation
ชุด	ISPMACH® 4000C
การบรรจุหีบห่อ	ถาด
สถานะชิ้นส่วน	ล้าสมัย
ประเภทที่ตั้งโปรแกรมได้	ในระบบที่ตั้งโปรแกรมได้
เวลาหน่วงเวลา tpd (1) สูงสุด	7.5 ns
แรงดันไฟฟ้า - ภายใน	1.65V ~ 1.95V
จำนวนองค์ประกอบตรรกะ/บล็อก	24
จำนวน macrocells	384
จำนวน I/O	192
อุณหภูมิการทำงาน	0 ° C ~ 90 ° C (TJ)
ประเภทการติดตั้ง	ติดตั้งพื้นผิว
แพ็คเกจ / เคส	256-lbga
แพ็คเกจอุปกรณ์ซัพพลายเออร์	256-FTBGA (17x17)
หมายเลขผลิตภัณฑ์พื้นฐาน	LC4384

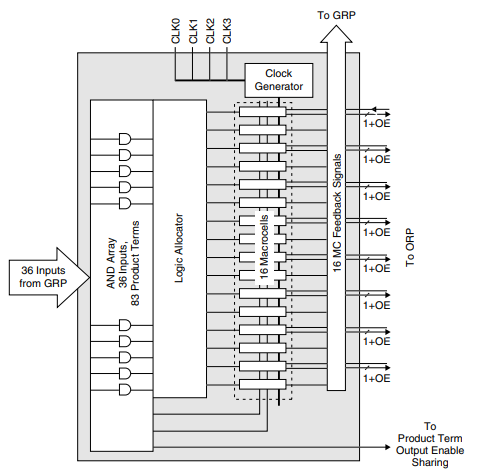

LC4384C-75FTN256C บล็อกตรรกะทั่วไป

ที่ บล็อกตรรกะทั่วไป (GLB) ของ LC4384C-75FTN256C ประมวลผลการดำเนินการลอจิกโดยใช้การออกแบบที่ยืดหยุ่นและมีประสิทธิภาพได้รับ 36 อินพุตจากสระว่ายน้ำเส้นทางทั่วโลก (GRP) ซึ่งรวมกันโดยใช้ AN และอาร์เรย์เพื่อฟอร์มเงื่อนไขผลิตภัณฑ์ 83ข้อกำหนดผลิตภัณฑ์เหล่านี้เป็นชุดค่าผสมตรรกะพื้นฐานที่จัดการโดยเครื่องปันส่วนตรรกะการจัดสรรตรรกะกระจายเงื่อนไขผลิตภัณฑ์เหล่านี้เป็น 16 macrocells ซึ่งเป็นหน่วยประมวลผลหลักmacrocells เหล่านี้ทำหน้าที่ตรรกะรวมถึงการดำเนินการแบบ Combinational และ Sequentialพวกมันถูกซิงโครไนซ์โดยเครื่องกำเนิดนาฬิกาโดยใช้สัญญาณนาฬิกาสี่สัญญาณ (CLK0 ถึง CLK3) ช่วยให้การควบคุมเวลาที่แม่นยำmacrocell แต่ละตัวสามารถส่งเอาต์พุตกลับไปยัง GRP หรือไปยังพูลการกำหนดเส้นทางเอาต์พุต (ORP) สำหรับการประมวลผลเพิ่มเติมพวกเขาสนับสนุนข้อเสนอแนะสำหรับการใช้งานเครื่องสถานะที่ซับซ้อนและวงจรต่อเนื่องการออกแบบของ GLB นั้นมีความยืดหยุ่นสูงเปิดใช้งานฟังก์ชั่นตรรกะที่ซับซ้อนด้วยการกำหนดเส้นทางและการควบคุมเวลาที่มีประสิทธิภาพเหมาะสำหรับการออกแบบดิจิตอลขั้นสูง

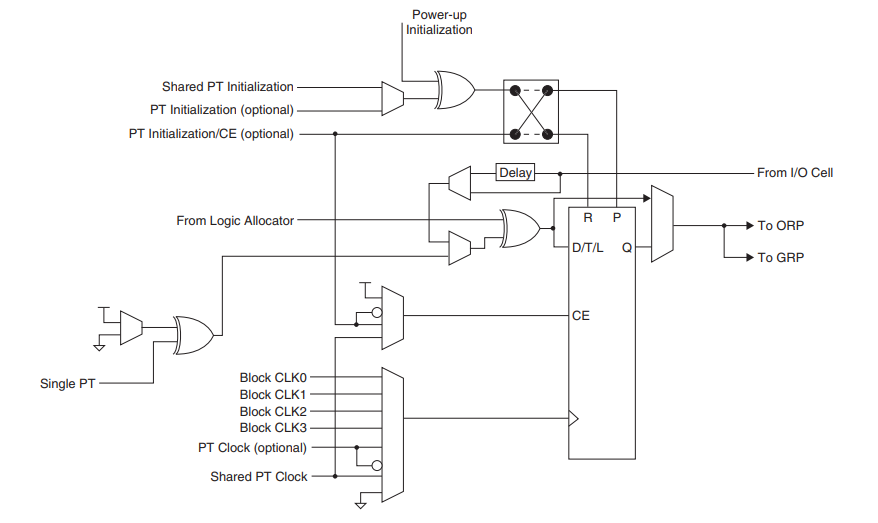

LC4384C-75FTN256C Macrocell

ที่ macrocell ของ LC4384C-75FTN256C ออกแบบมาสำหรับการประมวลผลตรรกะที่ยืดหยุ่นและมีประสิทธิภาพมันได้รับอินพุตจากการจัดสรรตรรกะและสามารถเริ่มต้นโดยใช้วิธีการต่าง ๆ รวมถึงการเริ่มต้น PT ที่ใช้ร่วมกันและการเริ่มต้นพลังงานเพื่อให้มั่นใจว่าสถานะเริ่มต้นที่รู้จักMacrocell รองรับแหล่งนาฬิกาหลายตัวเช่นนาฬิกาบล็อก (Clk0 ถึง Clk3), นาฬิกา PT และนาฬิกา PT ที่ใช้ร่วมกันโดยมีนาฬิกามัลติเพล็กเซอร์เลือกแหล่งที่มาที่เหมาะสมสำหรับการควบคุมเวลาที่แม่นยำที่แกนกลางของมัน D/T/L Flip-Flop ทำงานในโหมดต่าง ๆ D (data), T (สลับ) หรือ L (latch) และมีอินพุตเปิดใช้งานนาฬิกา (CE) สำหรับการตอกบัตรตามเงื่อนไขเอาต์พุตจาก macrocell สามารถกำหนดเส้นทางไปยังพูลการกำหนดเส้นทางเอาต์พุต (ORP) สำหรับการเชื่อมต่อภายนอกหรือพูลการกำหนดเส้นทางทั่วโลก (GRP) สำหรับข้อเสนอแนะภายในช่วยให้ฟังก์ชั่นตรรกะที่ซับซ้อนและการกำหนดเส้นทางสัญญาณที่มีประสิทธิภาพองค์ประกอบความล่าช้าช่วยให้มั่นใจได้ถึงการจัดตำแหน่งเวลาและการจัดตำแหน่งสัญญาณที่เหมาะสมทำให้ Macrocell ปรับตัวได้สูงสำหรับการออกแบบดิจิตอลขั้นสูง

แอปพลิเคชัน LC4384C-75FTN256C

แอปพลิเคชันตรรกะดิจิทัล

CPLD นี้เก่งในการจัดการฟังก์ชั่นตรรกะที่กำหนดเองเช่นเครื่องจักรสถานะและตรรกะกาวซึ่งเป็นโซลูชันที่ยืดหยุ่นสำหรับการสร้างอินเทอร์เฟซดิจิตอลและเส้นทางความสามารถในการจัดการวงจรลอจิกที่ซับซ้อนอย่างมีประสิทธิภาพทำให้เป็นตัวเลือกหลักในการปรับปรุงฟังก์ชันการทำงานของฮาร์ดแวร์

การออกแบบไมโครคอนโทรลเลอร์และระบบบนชิป (SOC)

LC4384C-75FTN256C ช่วยเพิ่มระบบไมโครคอนโทรลเลอร์โดยนำเสนอตรรกะเพิ่มเติมเพื่อรองรับการทำงานที่เพิ่มขึ้นมันสามารถทำหน้าที่เป็นส่วนประกอบในการออกแบบ SOC ซึ่งการรวมอุปกรณ์หลายตัวในชิปเดียวเป็นสิ่งจำเป็นดังนั้นจึงช่วยในการลดต้นทุนระบบโดยรวมและการใช้พลังงาน

ระบบฝังตัว

ด้วยความสามารถในการโปรแกรมในระบบและความสามารถของ I/O หลายแรงดันไฟฟ้าอุปกรณ์นี้เหมาะอย่างยิ่งสำหรับระบบฝังตัวช่วยให้การอัปเดตและการปรับระบบแบบทันทีโดยไม่จำเป็นต้องหยุดเวลาอย่างกว้างขวางทำให้เหมาะสำหรับแอปพลิเคชันที่ต้องการความน่าเชื่อถือและการปรับตัวสูง

ระบบควบคุมอุตสาหกรรม

ในสภาพแวดล้อมอุตสาหกรรม LC4384C-75FTN256C มีส่วนช่วยในการควบคุมระบบอัตโนมัติและกระบวนการการออกแบบที่แข็งแกร่งช่วยให้การดำเนินงานที่เชื่อถือได้ภายใต้เงื่อนไขที่ท้าทายทำให้เป็นองค์ประกอบที่มีค่าสำหรับการจัดการกระบวนการอุตสาหกรรมที่ซับซ้อนและเครื่องจักร

อุปกรณ์อิเล็กทรอนิกส์ยานยนต์

การใช้พลังงานต่ำของอุปกรณ์และความสามารถในการจัดการข้อมูลความเร็วสูงทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับอุปกรณ์อิเล็กทรอนิกส์ยานยนต์มันถูกใช้ในแอพพลิเคชั่นตั้งแต่หน่วยควบคุมยานพาหนะไปจนถึงระบบสาระบันเทิงขั้นสูงช่วยเพิ่มประสิทธิภาพทั้งประสิทธิภาพและความปลอดภัยในยานพาหนะที่ทันสมัย

การประมวลผลวิดีโอและรูปภาพ

ด้วยความสามารถในการประมวลผลสัญญาณความเร็วสูงอย่างมีประสิทธิภาพ LC4384C-75FTN256C ยังใช้ในงานวิดีโอและการประมวลผลภาพรองรับกิจกรรมต่าง ๆ เช่นการปรับขนาดวิดีโอการกรองและการแปลงรูปแบบสำหรับแอปพลิเคชันมัลติมีเดียและอุปกรณ์

LC4384C-75FTN256C ชิ้นส่วนที่คล้ายกัน

- LC4384V-10FT256I

- LC4384V-35FN256C

- LC4256ZE-5TN100C

LC4384C-75FTN256C ข้อดี

การกำหนดค่าที่ไม่ระเหย

CPLD นี้ได้รับประโยชน์จากหน่วยความจำที่ไม่ลบเลือนภายในซึ่งอำนวยความสะดวกในการทำงานทันทีเมื่อพลังงานขึ้นโดยไม่ต้องพึ่งพาแหล่งการกำหนดค่าภายนอกความสามารถโดยธรรมชาตินี้ไม่เพียง แต่ทำให้กระบวนการออกแบบโดยรวมง่ายขึ้นโดยไม่จำเป็นต้องใช้ส่วนประกอบหน่วยความจำที่ไม่ระเหยเพิ่มเติม แต่ยังเพิ่มความน่าเชื่อถือของระบบโดยการลดจุดที่อาจเกิดขึ้นจากความล้มเหลว

เวลาที่กำหนด

อุปกรณ์นำเสนอความล่าช้าในการแพร่กระจายที่สอดคล้องและคาดการณ์ได้ซึ่งเป็นข้อได้เปรียบสำหรับแอปพลิเคชันที่ต้องใช้การควบคุมเวลาที่แม่นยำกำหนดเวลาที่กำหนดได้นี้ทำให้มั่นใจได้ว่าการดำเนินการตรรกะทั้งหมดได้รับการซิงโครไนซ์อย่างถูกต้องทำให้ LC4384C-75FTN256C เหมาะสำหรับการจัดการงานที่ไวต่อเวลาในวงจรดิจิตอล

กระบวนการออกแบบที่ง่ายขึ้น

ซึ่งแตกต่างจาก FPGAs ซึ่งอาจต้องใช้การเขียนโปรแกรมและการกำหนดค่าที่ซับซ้อน LC4384C-75FTN256C มีวิธีการออกแบบที่ตรงไปตรงมามากขึ้นสถาปัตยกรรมตรรกะส่วนกลางช่วยให้การใช้งานตรรกะการควบคุมและเครื่องจักรของรัฐง่ายขึ้นลดเวลาการพัฒนาและทำให้เส้นโค้งการเรียนรู้ง่ายขึ้น

ประสิทธิภาพพลังงาน

ออกแบบมาสำหรับการใช้พลังงานต่ำ LC4384C-75FTN256C ทำงานได้อย่างมีประสิทธิภาพภายในช่วงแรงดันไฟฟ้าแกน 1.65V ถึง 1.95Vประสิทธิภาพการใช้พลังงานนี้ทำให้เหมาะสำหรับแอพพลิเคชั่นที่ใช้แบตเตอรี่หรือไวต่อพลังงานช่วยในการขยายอายุการใช้งานที่ยาวนานของอุปกรณ์และลดต้นทุนพลังงาน

ความสามารถ I/O ที่แข็งแกร่ง

ด้วยหมุด I/O ที่ตั้งโปรแกรมได้ 192 เครื่องที่รองรับมาตรฐานแรงดันไฟฟ้าที่หลากหลาย LC4384C-75FTN256C มีความยืดหยุ่นในการเชื่อมต่ออย่างกว้างขวางความสามารถนี้ช่วยให้สามารถรวมเข้ากับส่วนประกอบดิจิตอลและอะนาล็อกที่หลากหลายได้อย่างง่ายดายเพิ่มความสามารถในการใช้งานในหลายแพลตฟอร์มและเทคโนโลยี

ประสิทธิภาพความเร็วสูง

ความสามารถในการทำงานที่ความถี่สูงถึง 178.57 MHz ช่วยให้ LC4384C-75FTN256C สามารถจัดการการประมวลผลข้อมูลความเร็วสูงและความต้องการปริมาณงานสิ่งนี้ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอปพลิเคชันที่เกี่ยวข้องกับการจัดการข้อมูลอย่างรวดเร็วและข้อกำหนดการประมวลผลแบบเรียลไทม์

LC4384C-75FTN256C ขนาดบรรจุภัณฑ์

ขนาดบรรจุภัณฑ์สำหรับ LC4384C-75FTN256C: LC4384C-75FTN256C:

พารามิเตอร์	มิติ (มม.)
ขนาดตัว	17 x 17
สนามบอล	0.8
จำนวนลูกบอล	256

ผู้ผลิต LC4384C-75FTN256C

Lattice Semiconductor Corporation ซึ่งตั้งอยู่ใน Hillsboro รัฐโอเรกอนเป็นผู้ผลิต LC4384C-75FTN256C ซึ่งเป็นส่วนประกอบ FPGA ที่โดดเด่นก่อตั้งขึ้นในปีพ. ศ. 2526 Lattice Semiconductor ได้แกะสลักช่องในอุตสาหกรรมเซมิคอนดักเตอร์โดยมีความเชี่ยวชาญในการใช้พลังงานต่ำ-ฟอร์มปัจจัยขนาดเล็กและโซลูชั่นที่ปรับแต่งได้ซึ่งตอบสนองความต้องการของตลาดที่หลากหลายตั้งแต่อุปกรณ์อิเล็กทรอนิกส์ไปจนถึงการใช้งานอุตสาหกรรมLC4384C-75FTN256C ซึ่งเป็นส่วนหนึ่งของผลิตภัณฑ์ผลิตภัณฑ์ที่กว้างขวางของพวกเขาเป็นตัวอย่างของความมุ่งมั่นในการจัดหาอุปกรณ์ตรรกะที่ตั้งโปรแกรมได้ขั้นสูงซึ่งรองรับระบบดิจิตอลที่ซับซ้อนโดยมุ่งเน้นที่นวัตกรรมและประสิทธิภาพ

บทสรุป

LC4384C-75FTN256C จัดแสดงการอุทิศตนของ Lattice Semiconductor กับเทคโนโลยีที่เป็นนวัตกรรมและมีประสิทธิภาพในสนามเซมิคอนดักเตอร์อุปกรณ์นี้ติดตั้งสำหรับงานการออกแบบโดยละเอียดพร้อมตัวเลือกอินพุต/เอาต์พุตที่ยืดหยุ่นและโครงสร้างภายในขั้นสูงเหมาะสำหรับใช้ในพื้นที่ต่าง ๆ เช่นระบบอุตสาหกรรมอุปกรณ์อิเล็กทรอนิกส์รถยนต์และการประมวลผลวิดีโอเนื่องจากประมวลผลข้อมูลได้อย่างรวดเร็วและสามารถปรับให้เข้ากับความต้องการที่แตกต่างกันได้อย่างง่ายดายคู่มือนี้เน้นความสามารถของอุปกรณ์ในการจัดการงานดิจิตอลที่ซับซ้อนอย่างราบรื่นและปรับปรุงการทำงานของระบบโดยรวมพิสูจน์ให้เห็นว่าเป็นเครื่องมือสำคัญในอุปกรณ์ตรรกะที่ตั้งโปรแกรมได้

PDF แผ่นข้อมูล

ข้อมูล LC4384C-75FTN256C:

ISPMACH 4000V, B, C, Z Family.pdf
