LM317K แรงดันไฟฟ้าควบคุม (1.2V-37V): Pinout, การแบ่งแผ่นข้อมูลที่สมบูรณ์และแอปพลิเคชันคีย์

ในบทความนี้เราจะสำรวจเครื่องมือที่ทรงพลังในการควบคุมแรงดันไฟฟ้า LM317Kตัวควบคุมแรงดันไฟฟ้าที่ปรับได้นี้ได้รับการออกแบบมาเพื่อส่งมอบมากกว่า 1.5A ของกระแสโหลดในขณะที่เสนอช่วงแรงดันไฟฟ้าที่กว้างจาก 1.2V ถึง 37Vความสามารถในการปรับตัวทำให้เป็นส่วนประกอบที่จำเป็นสำหรับแอพพลิเคชั่นต่าง ๆ ตั้งแต่การเปิดระบบไมโครคอนโทรลเลอร์แรงดันไฟฟ้าต่ำไปจนถึงการจัดการวงจรพลังงานสูงความสามารถของ LM317K ในการปรับแต่งแรงดันไฟฟ้าที่ปรับแต่งด้วยตัวแบ่งตัวต้านทานแบบง่ายช่วยให้เวิร์กโฟลว์มีประสิทธิภาพมากขึ้นในระหว่างการสร้างต้นแบบและการพัฒนาลดความจำเป็นในการใช้จ่ายพลังงานหลายอย่าง

แคตตาล็อก

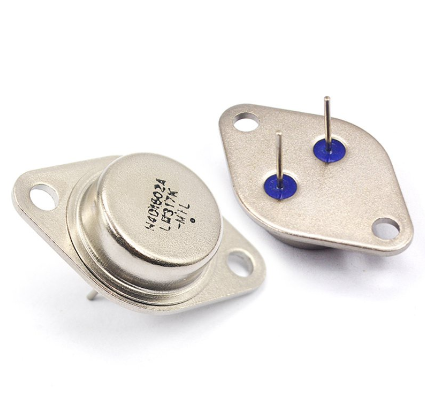

ภาพรวม LM317K

ที่ LM317Kวงจรรวมเสาหินอเนกประสงค์มีให้บริการในแพ็คเกจต่าง ๆ เช่น TO-220, Isowatt220, TO-3 และ D2 PAKออกแบบมาเพื่อทำหน้าที่เป็นตัวควบคุมแรงดันไฟฟ้าที่ปรับได้เป็นบวกอุปกรณ์นี้มีความสามารถในการส่งมอบกระแสโหลดมากกว่า 1.5A ด้วยแรงดันเอาต์พุตที่ปรับได้ระหว่าง 1.2V และ 37Vด้วยการใช้ประโยชน์ของตัวแบ่งตัวต้านทานที่ตรงไปตรงมาเพื่อตั้งค่าแรงดันเอาต์พุต LM317K จะทำให้กระบวนการของคุณเพิ่มความคล่องตัวให้คุณลดการพึ่งพาหน่วยงานกำกับดูแลคงที่จำนวนมาก

อุปกรณ์นี้มีความเชี่ยวชาญในสถานการณ์ที่ต้องมีการควบคุมแรงดันไฟฟ้าที่แม่นยำในแหล่งจ่ายไฟสำหรับอุปกรณ์อิเล็กทรอนิกส์การรักษาแรงดันไฟฟ้าที่สอดคล้องกันเป็นรากฐานที่สำคัญสำหรับประสิทธิภาพและอายุยืนความยืดหยุ่นของ LM317K ช่วยให้สามารถรองรับอุปกรณ์ที่กว้างได้โดยวางตำแหน่งเป็นตัวเลือกที่คุ้มค่าและมีประสิทธิภาพสำหรับคุณช่วงแรงดันไฟฟ้าอินพุตที่กว้างและความสามารถในการจัดการปัจจุบันที่โดดเด่นช่วยให้การรวมเข้ากับระบบที่มีอยู่ได้อย่างราบรื่นตัวอย่างเช่นในสถานการณ์การชาร์จแบตเตอรี่การสร้างความมั่นใจว่าเอาต์พุตที่เสถียรและปรับได้สามารถเพิ่มประสิทธิภาพการชาร์จและยืดอายุแบตเตอรี่ได้อย่างมีนัยสำคัญความสะดวกที่แรงดันเอาต์พุตสามารถปรับเปลี่ยนได้โดยใช้ตัวแบ่งตัวต้านทานเน้นยูทิลิตี้ที่ใช้งานได้จริงสอดคล้องกับความต้องการของแอปพลิเคชันที่หลากหลายทั้งง่ายและซับซ้อน

ประสิทธิภาพการดำเนินงานเป็นเครื่องหมายการค้าของ LM317K รับประกันประสิทธิภาพที่เชื่อถือได้ภายใต้เงื่อนไขการโหลดที่แตกต่างกันประสิทธิภาพนี้มีส่วนช่วยในการขยายอายุการใช้งานของระบบอิเล็กทรอนิกส์ซึ่งจะช่วยลดความจำเป็นในการซ่อมแซมและบำรุงรักษาบ่อยครั้งแง่มุมที่น่าทึ่งของประสิทธิภาพคือการควบคุมความร้อนและกลไกการป้องกันที่ฝังอยู่ในการออกแบบปกป้องส่วนประกอบจากความเสียหายที่อาจเกิดขึ้นเนื่องจากความร้อนสูงเกินไปและเพิ่มความทนทานโดยรวมและความน่าเชื่อถือของระบบ

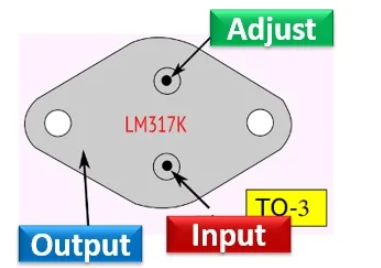

การกำหนดค่าพินของ LM317K

รุ่นการออกแบบ LM317K

สัญลักษณ์ไฟฟ้าของ LM317K

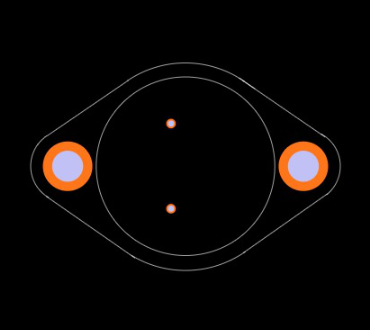

รอยเท้ากระดานของ LM317K

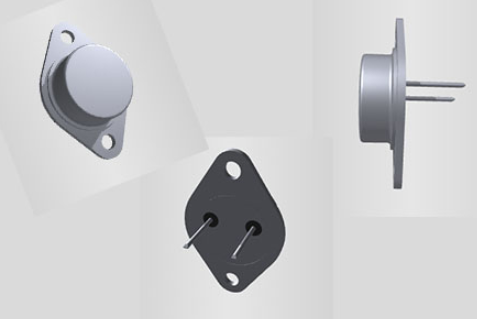

การสร้างภาพ 3 มิติของ LM317K

คุณลักษณะสำคัญของ LM317K

คุณสมบัติ	คำอธิบาย
ช่วงแรงดันเอาต์พุต	1.2V ถึง 37V
กระแสเอาต์พุต	เกิน 1.5A
กฎระเบียบสายและโหลด	0.10%
การดำเนินการลอย	เหมาะสำหรับการใช้งานแรงดันไฟฟ้าสูง
กลไกการป้องกัน	การ จำกัด ปัจจุบันการปิดเครื่องด้วยความร้อนและการดำเนินงานที่ปลอดภัย การควบคุมพื้นที่ (SOA)

ข้อกำหนดทางเทคนิค

พิมพ์	พารามิเตอร์
ติดตั้ง	ผ่านรู
ประเภทการติดตั้ง	ผ่านรู
แพ็คเกจ / เคส	ถึง -204aa, to-3
จำนวนพิน	2
น้ำหนัก	6.40101G
อุณหภูมิการทำงาน	0 ° C ~ 125 ° C
การบรรจุหีบห่อ	จำนวนมาก
ความอดทน	5%
รหัส JESD-609	E3
สถานะชิ้นส่วน	ล้าสมัย
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
จำนวนการยุติ	3
รหัส ECCN	หู 99
เทอร์มินัลเสร็จสิ้น	มัตเต้ดีบุก (SN)
วิธีการบรรจุ	หลอด
ตำแหน่งเทอร์มินัล	ด้านล่าง
รูปแบบเทอร์มินัล	พิน/หมุด
จำนวนฟังก์ชั่น	1
หมายเลขชิ้นส่วนฐาน	LM317
จำนวนพิน	2
จำนวนเอาต์พุต	1
แรงดันไฟฟ้า - อินพุต (สูงสุด)	40V
แรงดันเอาต์พุต	37V
ประเภทเอาต์พุต	ปรับได้
กระแสเอาต์พุตสูงสุด	1.5A
การกำหนดค่าเอาต์พุต	เชิงบวก
แรงดันเอาต์พุตสูงสุด	37V
จำนวนหน่วยงานกำกับดูแล	1
แรงดันไฟฟ้าอินพุตขั้นต่ำ	4.2V
คุณสมบัติการป้องกัน	มากกว่าปัจจุบันอุณหภูมิ
PSRR	80dB ~ 65dB (120Hz)
แรงดันอ้างอิง	1.3V
แรงดันเอาต์พุตนาที	1.2V
อัตราส่วนการปฏิเสธแหล่งจ่ายไฟ (PSRR)	80dB
ความสูง	8.7 มม.
ความยาว	39.5 มม.
ความกว้าง	26.2 มม.
ไปถึง SVHC	ไม่มี SVHC
การชุบแข็งของรังสี	เลขที่
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน
นำฟรี	นำฟรี

ไดอะแกรมของหลักการปฏิบัติงาน LM317K

สารทดแทน LM317K

หมายเลขชิ้นส่วน	คำอธิบาย	ผู้ผลิต
IP117AHVSMD05POWS CIRCUITS	ตัวควบคุมมาตรฐานบวกที่ปรับได้, 1.25V นาที, 60V สูงสุด, CBCC3, เซรามิก, SMD-05, 3 พิน	ตัวต้านทาน TT Electronics
วงจร M38510/11704SyxPower	1.2 V-37V ตัวควบคุมบวกที่ปรับได้ MBFM2	Texas Instruments
IP117AHVIGPORD CIRCUITS	1.25 V-60V ตัวควบคุมบวกที่ปรับได้, MSFM3, แยกไปถึง 257, 3 พิน	TT Electronics Power และ Hybrid / Semelab Limited
OM1320STMPBFPOWER วงจร	ตัวควบคุมมาตรฐานบวกที่ปรับได้, 1.2V นาที, 37V สูงสุด, MSFM3, แยก, ปิดผนึก Hermetic, TO 257, 3 PIN	วงจรเรียงกระแสระหว่างประเทศ
7703405 Tapower Circuits	ตัวควบคุม, 1 เอาต์พุต, สองขั้ว	Infineon Technologies AG
OM1321STMPOWER CIRCUITS	ตัวควบคุมมาตรฐานบวกที่ปรับได้, 1.2V นาที, 57V Max, Bipolar, MSFM3, TO-257, 3 PIN	Omnirel Corp
LM317AHVKR1Power Circuits	ตัวควบคุมเชิงบวกที่ปรับได้ MBFM2, TO-3, 3 PIN	TT Electronics Power และ Hybrid / Semelab Limited
IP117HVRPOWER Circuits	ตัวควบคุมมาตรฐานบวกที่ปรับได้, 1.25V นาที, 60V สูงสุด, mbfm2, to-66, 2 พิน	ตัวต้านทาน TT Electronics
IP117HVSMD1Power Circuits	1.25 V-60V ตัวควบคุมบวกที่ปรับได้, CBCC3, เซรามิก, SMD-1, 3 พิน	TT Electronics Power และ Hybrid / Semelab Limited

การจัดอันดับสูงสุด LM317K

เครื่องหมาย	พารามิเตอร์	ค่า	หน่วย
VI - O	แรงดันไฟฟ้าส่วนต่างอินพุตเอาต์พุต	40	V
io	กระแสเอาต์พุต	จำกัด ภายใน	-
Tหน้าตา	การใช้งานอุณหภูมิทางแยกสำหรับ:		° C
	LM117	-55 ถึง 150
	LM217	-25 ถึง 150
	LM317	0 ถึง 125
Pเป็นจำนวนมาก	การกระจายพลังงาน	จำกัด ภายใน	-
TSTG	อุณหภูมิการจัดเก็บ	-65 ถึง 150	° C

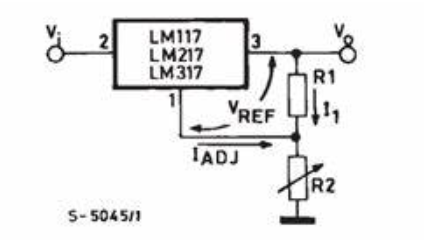

LM317K การตั้งค่าการควบคุมการปรับได้พื้นฐาน

การใช้งานขั้นสูงของ LM317K

ตัวควบคุมแรงดันไฟฟ้า LM317K แสดงให้เห็นถึงความสามารถรอบตัวที่น่าทึ่งเนื่องจากแรงดันอ้างอิงภายใน 1.25V ซึ่งจัดตั้งขึ้นระหว่างเอาท์พุทและเทอร์มินัลปรับการกำหนดค่านี้ช่วยให้กระแสคงที่สามารถไหลผ่านตัวต้านทานตัวต้านทานภายนอกการตั้งค่าแรงดันเอาต์พุต (VO) เป็น VO = VREF (1 + R2/R1) + IADJ R2โดยเฉพาะอย่างยิ่งอุปกรณ์จะช่วยลดคำว่า IADJ (100µA สูงสุด) เพื่อรักษาความสอดคล้องโดยไม่คำนึงถึงการเปลี่ยนแปลงของโหลดและสายซึ่งมักจะส่งผลให้ IADJ R2 มีความสำคัญน้อยมากการออกแบบที่แท้จริงนี้ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของ LM317K ในสถานการณ์แอปพลิเคชันที่หลากหลาย

ความเก่งกาจในการควบคุมแรงดันไฟฟ้า

แอตทริบิวต์สำคัญของ LM317K คือความสามารถในการส่งคืนกระแสไฟฟ้าที่เงียบสงบทั้งหมดไปยังเทอร์มินัลเอาต์พุตสิ่งนี้ต้องการกระแสโหลดน้อยที่สุดเพื่อป้องกันการเพิ่มขึ้นของแรงดันไฟฟ้ามีบทบาทอย่างแข็งขันในการทำให้ระบบเสถียรไวต่อความผันผวนของแรงดันไฟฟ้าที่คาดเดาไม่ได้ในฐานะที่เป็นตัวควบคุมแบบลอยตัว LM317K สามารถจัดการกับอุปกรณ์แรงดันไฟฟ้าสูงที่สัมพันธ์กับพื้นดินได้อย่างเชี่ยวชาญความสามารถนี้เหมาะกับแอพพลิเคชั่นที่มีแรงดันไฟฟ้าสูงซึ่งส่วนใหญ่อยู่ในโลกของโซลูชั่นการจัดการพลังงานที่แข็งแกร่งและปรับตัวได้

กฎระเบียบปัจจุบันที่แม่นยำ

เพียงแค่วางตัวต้านทานคงที่ระหว่างเทอร์มินัลการปรับและเอาต์พุต LM317K สามารถแปลงเป็นตัวควบคุมกระแสไฟฟ้าที่มีความแม่นยำการกำหนดค่าดังกล่าวมีค่ายิ่งซึ่งการจัดส่งปัจจุบันที่เสถียรนั้นยืนยันเช่นในการชาร์จแบตเตอรี่และสถานการณ์การขับขี่ LEDสำหรับการควบคุมการโหลดที่เพิ่มขึ้นการวางตำแหน่งตัวต้านทานชุดปัจจุบัน R1 ในบริเวณใกล้เคียงกับตัวควบคุมและการต่อสายดิน R2 ใกล้กับพื้นดินจะแนะนำให้ใช้การตั้งค่านี้ช่วยลดแรงดันไฟฟ้าที่อาจเกิดขึ้นซึ่งจะช่วยเพิ่มความแม่นยำโดยรวม

การเพิ่มประสิทธิภาพด้วยตัวเก็บประจุ

การเพิ่มตัวเก็บประจุอย่างมีกลยุทธ์สามารถเพิ่มประสิทธิภาพของ LM317K ได้อย่างโดดเด่นตัวเก็บประจุบายพาสอินพุต 0.1µFตัวเก็บประจุจากเทอร์มินัลปรับเป็นกราวด์ (c_adj) 10µfตัวเก็บประจุเหล่านี้สามารถปรับปรุงการปฏิเสธระลอกคลื่นและเสถียรภาพของแรงดันไฟฟ้านอกจากนี้การรวมตัวเก็บประจุเอาท์พุท (อลูมิเนียม 1µF หรืออลูมิเนียมอิเล็กโทรไลติก 25µF) สามารถเพิ่มการตอบสนองชั่วคราวสิ่งนี้ทำให้ตัวควบคุมแรงดันไฟฟ้ามีความคล่องตัวมากขึ้นในการตอบสนองต่อการเปลี่ยนแปลงสภาพการโหลดอย่างฉับพลันคุณลักษณะที่ได้รับการยืนยันโดยประสบการณ์ในทางปฏิบัติที่เน้นความจำเป็นในการควบคุมแรงดันไฟฟ้าที่มั่นคงและแม่นยำ

มาตรการป้องกัน

เพื่อป้องกันตัวควบคุมจากความเสียหายที่อาจเกิดขึ้นเนื่องจากอินพุตและกระแสไฟฟ้าลัดวงจรแนะนำให้ติดตั้งไดโอดป้องกัน (ดังที่แสดงในรูปที่ 5)ไดโอดเหล่านี้นำเสนอเลเยอร์ความปลอดภัยที่สำคัญหนุนอายุการใช้งานที่ยืนยาวและความน่าเชื่อถือของ LM317K ในการดำเนินงานที่หลากหลายกลยุทธ์การป้องกันดังกล่าวได้รับการยอมรับอย่างกว้างขวางในสภาพแวดล้อมในห้องปฏิบัติการและอุตสาหกรรมซึ่งความล้มเหลวของอุปกรณ์อาจทำให้เกิดการหยุดชะงักในการดำเนินงานที่น่าทึ่ง

ข้อมูลผู้ผลิต LM317K

Stmicroelectronics ซึ่งเป็นหน่วยงานที่โดดเด่นในอุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์เกิดในปี 1987 จากการควบรวมกิจการของ Thomson Semiconductors ของฝรั่งเศสและ SGS microelettronica ของอิตาลีบริษัท ดำเนินงานจากสำนักงานใหญ่หลักใน Plan-Les-Ouates ใกล้กับเจนีวาประเทศสวิตเซอร์แลนด์ในฐานะผู้ผลิตชิปเซมิคอนดักเตอร์ที่มีรายได้สูงสุดของยุโรป STMICROELECTRONICS มีอิทธิพลต่อความก้าวหน้าทางเทคโนโลยีอย่างมีนัยสำคัญและกำหนดมาตรฐานอุตสาหกรรมการวางตำแหน่งที่น่าทึ่งนี้ทำให้ บริษัท ได้รับการยอมรับและเคารพในชุมชนเทคโนโลยีระดับโลก

Stmicroelectronics แสดงให้เห็นถึงการเข้าถึงทั่วโลกที่กว้างใหญ่ผ่านสำนักงานใหญ่ในภูมิภาคสำนักงานใหญ่ทั่วโลกและ EMEA (ยุโรปตะวันออกกลางและแอฟริกา) ตั้งอยู่ที่เจนีวาศูนย์กลางสำหรับการตัดสินใจเชิงกลยุทธ์และการดำเนินงานที่เชื่อมต่อทวีปต่างๆสำหรับเรื่องการบริหาร บริษัท โฮลดิ้ง Stmicroelectronics N.V. จดทะเบียนในเนเธอร์แลนด์ในอเมริกาเหนือที่ซึ่งนวัตกรรมทางเทคโนโลยีเจริญเติบโตสำนักงานใหญ่ของ บริษัท อยู่ใน Coppell รัฐเท็กซัสสถานที่นี้เน้นการตั้งหลักที่แข็งแกร่งของ บริษัท ในตลาดที่มีการแข่งขันสูง

สำนักงานใหญ่ของ Stmicroelectronics ในสิงคโปร์ทำหน้าที่เป็นศูนย์กลางของการดำเนินงานในภูมิภาคเอเชียแปซิฟิกสถานที่ตั้งเชิงกลยุทธ์นี้ตั้งอยู่ในตลาดที่มีพลวัตและเติบโตอย่างรวดเร็วสถานที่ตั้งเชิงกลยุทธ์นี้ใช้ประโยชน์จากความเชี่ยวชาญระดับภูมิภาคในการผลิตและการพัฒนาเทคโนโลยีนอกจากนี้สำหรับการดำเนินงานของญี่ปุ่นและเกาหลี บริษัท ได้จัดตั้งสำนักงานใหญ่ในโตเกียวซึ่งเป็นเมืองที่มีความหมายเหมือนกันกับนวัตกรรมทางเทคโนโลยีและความก้าวหน้าใน China หนึ่งในตลาดเทคโนโลยีระดับโลกที่มีอิทธิพลมากที่สุด STMICROELTRONICS ได้เลือกเซี่ยงไฮ้สำหรับสำนักงานใหญ่ระดับภูมิภาคตัวเลือกนี้เสริมสร้างความแข็งแกร่งของ บริษัท ในตลาดที่รู้จักกันดีในเรื่องความก้าวหน้าทางเทคโนโลยีที่มีศักยภาพและอย่างรวดเร็ว

PDF แผ่นข้อมูล

แผ่นข้อมูล LM317K:

ตัวยึดแบตเตอรี่ทรงกระบอก pdf

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. LM317K IC คืออะไร?

LM317K เป็นตัวควบคุมแรงดันไฟฟ้าบวก 3 เทอร์มินัลที่หลากหลายสามารถจัดหาได้มากกว่า 1.5A ด้วยแรงดันเอาต์พุตที่ปรับได้ตั้งแต่ 1.2V ถึง 37Vการออกแบบนั้นตรงไปตรงมาซึ่งต้องการตัวต้านทานภายนอกเพียงสองตัวเท่านั้นที่จะตั้งค่าแรงดันเอาต์พุตเป็นที่รู้จักกันดีในเรื่องการควบคุมแรงดันไฟฟ้าที่แม่นยำนั้นจำเป็นต้องมีการใช้งานในแอปพลิเคชันที่มีความแม่นยำโดดเด่นในสถานการณ์ที่หลากหลายในทางปฏิบัติมันทำให้แหล่งจ่ายไฟมีความเสถียรทั้งในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุปกรณ์อุตสาหกรรมคุณสามารถชื่นชมความน่าเชื่อถือของมันโดยเห็นว่าเป็นองค์ประกอบที่เชื่อถือได้ในโครงการนับไม่ถ้วน

2. อะไรคือความแตกต่างของ LM317K จาก LM317T?

ซีรีส์ LM317 ครอบคลุมหลายรุ่นรวมถึง LM317K, LM317H, LM317T และ LM317MPโมเดลเหล่านี้แบ่งปันฟังก์ชั่นที่เหมือนกันความแตกต่างหลักอยู่ในบรรจุภัณฑ์พร้อมคำต่อท้าย "T" ที่ระบุประเภทแพ็คเกจ TO-220ความแปรปรวนของบรรจุภัณฑ์มีผลต่อการกระจายความร้อนและความสามารถในการติดตั้งซึ่งให้ความยืดหยุ่นในการออกแบบตัวอย่างเช่นแพ็คเกจ TO-220 ซึ่งมักจะเลือกสำหรับโครงการที่เกี่ยวข้องกับการกระจายความร้อนที่สูงขึ้นมีแท็บโลหะที่ช่วยเพิ่มการจัดการความร้อนคุณสามารถเลือกประเภทแพ็คเกจที่เหมาะสมตามข้อกำหนดทางความร้อนที่เฉพาะเจาะจงซึ่งช่วยให้สามารถประสิทธิภาพที่ดีที่สุดในสภาพแวดล้อมที่แตกต่างกัน
