LM317T ควบคุมแรงดันไฟฟ้า: ทางเลือก, pinout และแผ่นข้อมูล

บทความนี้สำรวจตัวควบคุมแรงดันไฟฟ้า LM317T ซึ่งเป็นส่วนประกอบอเนกประสงค์ที่รู้จักกันดีสำหรับความสามารถในการปรับเอาต์พุตแรงดันไฟฟ้าจาก 1.2V เป็น 37Vใช้กันอย่างแพร่หลายในโครงการอิเล็กทรอนิกส์ที่หลากหลาย LM317T ผสมผสานความเรียบง่ายและประสิทธิภาพที่มีประสิทธิภาพการออกแบบรองรับการรวมที่ง่ายเพื่อตอบสนองความต้องการแอปพลิเคชันที่หลากหลายอย่างมีประสิทธิภาพด้วยความแม่นยำ

แคตตาล็อก

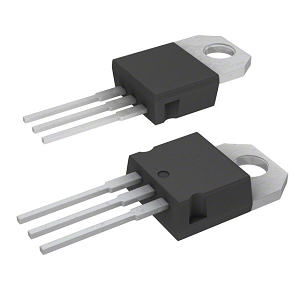

ตัวควบคุมแรงดันไฟฟ้า LM317T คืออะไร?

ที่ LM317T โดดเด่นในฐานะตัวควบคุมแรงดันไฟฟ้าที่ปรับได้สูงซึ่งห่อหุ้มอยู่ในแพ็คเกจ TO-220 ซึ่งเป็นที่รู้จักกันดีในเรื่องการออกแบบที่ไม่ซับซ้อนและประสิทธิภาพที่น่าประทับใจในการจัดการเอาต์พุตแรงดันไฟฟ้าบวกมันสามารถรองรับกระแสที่มากกว่า 1.5A ทำให้การจัดการพลังงานผ่อนคลายโดยใช้ตัวแบ่งตัวต้านทานสำหรับการปรับแรงดันไฟฟ้าที่แน่นอนความสามารถนี้รองรับช่วงแรงดันไฟฟ้าที่กว้างลดความจำเป็นสำหรับหน่วยงานกำกับดูแลคงที่หลายตัวLM317T นั้นโดดเด่นด้วยคุณสมบัติที่รองรับการควบคุมพลังงานที่มีประสิทธิภาพความสามารถในการรักษาแรงดันเอาต์พุตที่เสถียรแม้จะมีเงื่อนไขอินพุตผันแปรเน้นประสิทธิภาพเมื่อใช้ LM317T การป้องกันความร้อนเกินพิกัดและการป้องกันการลัดวงจรให้ประสิทธิภาพและความยืดหยุ่นที่สอดคล้องกันแม้ในสภาพแวดล้อมที่ต้องการLM317T มักจะรวมเข้ากับวงจรจ่ายไฟสำหรับอุปกรณ์ที่มีข้อกำหนดแรงดันไฟฟ้าที่หลากหลายการออกแบบที่ตรงไปตรงมาช่วยให้การปรับและการบำรุงรักษาง่ายนำเสนอประโยชน์ในการตั้งค่าการศึกษาและการตั้งค่าการทดลอง

การกำหนดค่า PIN LM317T

No Pin	ชื่อพิน	คำอธิบาย
1	ปรับ	พินนี้จะปรับแรงดันเอาต์พุต
2	แรงดันเอาต์พุต (VOUT)	แรงดันเอาต์พุตที่ควบคุมซึ่งตั้งค่าโดยพินที่ปรับแล้ว ได้รับจากพินนี้
3	แรงดันไฟฟ้าอินพุต (VIN)	แรงดันไฟฟ้าอินพุตที่จะต้องมีการควบคุมจะถูกมอบให้ พินนี้

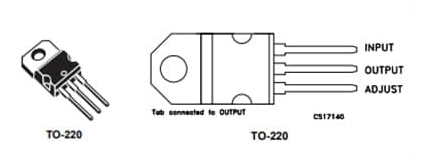

สัญลักษณ์และรอยเท้า LM317T

คุณสมบัติของ LM317T

ช่วงแรงดันไฟฟ้าที่ปรับได้

แง่มุมที่โดดเด่นอย่างหนึ่งของ LM317T คือช่วงแรงดันไฟฟ้าที่ปรับได้ตั้งแต่ 1.2V ถึง 37V ซึ่งเหมาะกับแอปพลิเคชันที่ต้องการการจัดการแรงดันไฟฟ้าที่ปรับจูนความเก่งกาจนี้ดึงดูดแอพพลิเคชั่นอิเล็กทรอนิกส์จำนวนมากลดภาวะแทรกซ้อนการออกแบบ

ความสามารถในการจัดการปัจจุบัน

ด้วยการรองรับกระแสมากกว่า 1.5A LM317T ได้รับการปรับแต่งสำหรับวงจรที่มีความต้องการสูงโดยมุ่งเน้นที่การรักษาเสถียรภาพตามความต้องการพลังงานที่แตกต่างกันลักษณะนี้มีส่วนช่วยในการทำงานของอุปกรณ์ที่ไร้รอยต่อทำให้เป็นองค์ประกอบที่มีค่าซึ่งความต้องการพลังงานไม่สามารถคาดเดาได้

ความแม่นยำในการควบคุม

LM317T เก่งในการรักษาเส้นที่แน่นและการควบคุมการโหลดที่ 0.1%ลดความแปรปรวนของแรงดันไฟฟ้าที่อาจรบกวนหรือย่อยสลายส่วนประกอบที่ละเอียดอ่อน

การทำงานของแรงดันไฟฟ้าอเนกประสงค์

การออกแบบแรงดันไฟฟ้าลอยตัวของ LM317T ช่วยเพิ่มความยืดหยุ่นของเค้าโครงวงจรสนับสนุนการใช้งานในสถานการณ์แรงดันไฟฟ้าลบโดยไม่จำเป็นต้องมีการกำหนดค่าที่ซับซ้อนความสามารถนี้จะกลายเป็นประโยชน์เมื่อมีการรวมตัวกันหลายตัวในระบบเดียว

ปกป้องคุณสมบัติ

พร้อมกับการป้องกันกระแสเกินการปิดเครื่องด้วยความร้อนและการควบคุม SOA LM317T เสนอการป้องกันที่แข็งแกร่งความสมบูรณ์ของระบบเสริมความสมบูรณ์ของระบบต่อภัยคุกคามทั่วไปเช่นวงจรลัดวงจรและความร้อนสูงเกินไปด้วยคุณสมบัติเหล่านี้หลายคนสร้างการผสมผสานที่กลมกลืนของนวัตกรรมและความน่าเชื่อถือการผลักดันประสิทธิภาพของผลิตภัณฑ์ไปข้างหน้าและอายุยืน

ข้อมูลจำเพาะทางเทคนิคของ LM317T

พิมพ์	พารามิเตอร์
สถานะวงจรชีวิต	ใช้งานอยู่ (อัปเดตล่าสุด: 7 เดือนที่ผ่านมา)
ติดต่อชุบ	ดีบุก
ประเภทการติดตั้ง	ผ่านรู
จำนวนพิน	3
ตัวระบุแพ็คเกจผู้ผลิต	0015988_TYPEA_REV_T
การบรรจุหีบห่อ	หลอด
รหัส JESD-609	E3
ระดับความไวต่อความชื้น (MSL)	1 (ไม่ จำกัด )
รหัส ECCN	หู 99
จำนวนฟังก์ชั่น	1
หมายเลขชิ้นส่วนฐาน	LM317
จำนวนเอาต์พุต	1
แรงดันเอาต์พุต	37V
เวลานำโรงงาน	24 สัปดาห์
ติดตั้ง	ผ่านรู
แพ็คเกจ / เคส	ถึง 220-3
น้ำหนัก	2.299807G
อุณหภูมิการทำงาน	0 ° C ~ 125 ° C
ความอดทน	5%
สถานะชิ้นส่วน	คล่องแคล่ว
จำนวนการยุติ	3
ตำแหน่งเทอร์มินัล	เดี่ยว
สนามเทอร์มินัล	2.54 มม.
จำนวนพิน	3
แรงดันไฟฟ้า - อินพุต (สูงสุด)	40V
ประเภทเอาต์พุต	ปรับได้
กระแสเอาต์พุตสูงสุด	1.5A
แรงดันเอาต์พุตสูงสุด	37V
แรงดันไฟฟ้าอินพุตขั้นต่ำ	4.2V
PSRR	80dB ~ 85dB (120Hz)
แรงดันเอาต์พุตนาที	1.2V
ความสูง	9.15 มม.
ความกว้าง	4.6 มม.
การชุบแข็งของรังสี	เลขที่
นำฟรี	นำฟรี
การกำหนดค่าเอาต์พุต	เชิงบวก
จำนวนหน่วยงานกำกับดูแล	1
คุณสมบัติการป้องกัน	มากกว่าปัจจุบันอุณหภูมิ
แรงดันอ้างอิง	1.25V
อัตราส่วนการปฏิเสธแหล่งจ่ายไฟ (PSRR)	80dB
ความยาว	10.4 มม.
ไปถึง SVHC	ไม่มี SVHC
สถานะ ROHS	Rohs3 เป็นไปตามมาตรฐาน

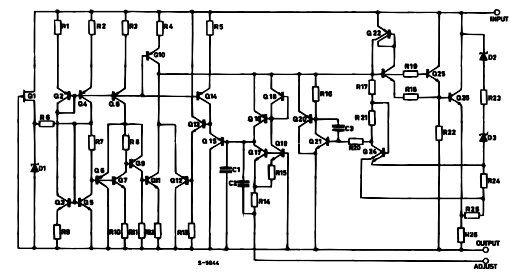

LM317T แผนผังแผนผัง

ทางเลือกสำหรับ LM317T

หมายเลขชิ้นส่วน	คำอธิบาย	ผู้ผลิต
LM317KC	3/4 พิน 1.5A ตัวควบคุมแรงดันไฟฟ้าบวกที่ปรับได้ 3 ถึง 220 0 ถึง 125	Texas Instruments
lm317t#pbf	IC VREG 1.2 V-37 V ตัวควบคุมการปรับค่าบวกที่สามารถปรับได้ PSFM3 พลาสติก, ถึง 220, 3 พิน, ตัวควบคุมมาตรฐานเอาต์พุตเดี่ยวบวกที่ปรับได้	เทคโนโลยีเชิงเส้น
LM317T/NOPB	IC VREG 1.2 V-37 V ตัวควบคุมการปรับค่าบวกที่สามารถปรับได้ PSFM3 ตามมาตรฐาน Rohs พลาสติก to-220, 3 พิน, เอาต์พุตเดี่ยวบวกที่ปรับได้ เครื่องควบคุมมาตรฐาน	บริษัท เซมิคอนดักเตอร์แห่งชาติ
LM317T2	1.2 V-37V ตัวควบคุมบวกที่ปรับได้, PSFM3, พลาสติก, ถึง 220, 3 pin	บนเซมิคอนดักเตอร์

เทียบเท่า LM317T เพิ่มเติม ได้แก่ :LM317EMP-LM317AEMP-LM317LIDR- LM317LMXและอื่น ๆ

ใช้ LM317 ที่ไหนและอย่างไร?

การควบคุมพลังงานอเนกประสงค์ด้วยอุปกรณ์แรงดันไฟฟ้าผันแปร

LM317 ค้นหาการใช้งานอย่างกว้างขวางในแอปพลิเคชันแหล่งจ่ายไฟแรงดันไฟฟ้าตัวแปรเนื่องจากความสามารถในการปรับระดับแรงดันไฟฟ้าเอาท์พุทในสภาพแวดล้อมทางการศึกษาและห้องปฏิบัติการอิเล็กทรอนิกส์สนับสนุนการพัฒนาและการทดสอบวงจรที่หลากหลายด้วยช่วงเอาท์พุทที่ยืดหยุ่นตั้งแต่ 1.25V ถึง 37V เพลิดเพลินไปกับความเป็นไปได้ในวงกว้าง

โซลูชันที่มีกระแสไฟฟ้ามากเกินไปด้วยตัว จำกัด ปัจจุบัน

สำหรับแอปพลิเคชันที่ต้องการข้อ จำกัด ในปัจจุบัน LM317 มอบวิธีการที่มีประสิทธิภาพและตรงไปตรงมาคุณลักษณะนี้พิสูจน์ได้ว่าเป็นประโยชน์ในการชาร์จแบตเตอรี่และระบบการจัดการพลังงานที่จำเป็นต้องมีการปกป้องจากกระแสเกินด้วยการแทรกตัวต้านทานในอนุกรมด้วยเอาต์พุตตัวควบคุมทำให้มั่นใจได้ว่ากระแสจะถูกเก็บรักษาไว้ภายในขอบเขตที่ปลอดภัยรักษาทั้งแหล่งพลังงานและอุปกรณ์ที่เชื่อมต่อวิธีการดังกล่าวช่วยเพิ่มอายุการใช้งานและความน่าเชื่อถือของอุปกรณ์อย่างน่าทึ่ง

การควบคุมที่แม่นยำในแอพพลิเคชั่น Motor Controller

ความสามารถในการปรับตัวของ LM317 ขยายยูทิลิตี้ไปยังตัวควบคุมมอเตอร์ซึ่งควบคุมแรงดันไฟฟ้าสำหรับมอเตอร์ DC ในการตั้งค่าหุ่นยนต์และระบบอัตโนมัติซึ่งให้การควบคุมความเร็วมอเตอร์ที่แม่นยำหน่วยงานกำกับดูแลนี้อำนวยความสะดวกในการเปลี่ยนผ่านการเร่งความเร็วและการชะลอตัวอย่างราบรื่นซึ่งใช้โดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการเคลื่อนไหวที่แม่นยำเช่นในแขนหุ่นยนต์หรือเครื่องจักร CNCประสิทธิภาพของมันในการให้ฟังก์ชั่นมอเตอร์ที่มั่นคงภายใต้การเปลี่ยนแปลงสภาพโหลดเน้นการใช้งานจริงในสถานการณ์อุตสาหกรรมที่หลากหลาย

การประเมินการพิจารณาแรงดันไฟฟ้าแบบกลางคัน

แม้จะมีคุณสมบัติที่แข็งแกร่ง แต่แรงดันออกจากการออกกลางคัน 2.5V ของ LM317 นั้นต้องการการประเมินอย่างรอบคอบแง่มุมนี้อาจส่งผลกระทบต่อการใช้งานในสถานการณ์แรงดันไฟฟ้าต่ำซึ่งความแตกต่างของอินพุตไปยังเอาท์พุทจะต้องน้อยที่สุดคุณต้องตรวจสอบว่าแรงดันไฟฟ้าอินพุตเกินกว่าเอาต์พุตที่ต้องการอย่างน้อยค่าการออกกลางคันนี้เพื่อให้แน่ใจว่าการทำงานที่มีประสิทธิภาพในกรณีที่แรงดันไฟฟ้าแบบกลางคันสามารถ จำกัด ฟังก์ชั่นได้โดยพิจารณาจากหน่วยงานกำกับดูแลแบบ Dropout (LDO) ทางเลือกอื่นอาจเหมาะสมกว่าการสร้างสมดุลทางเทคนิคด้วยโซลูชั่นเชิงสร้างสรรค์

เพิ่มบทบาทในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

LM317 พบว่ามีการใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคต่างๆเช่นพีซีและเครื่องเล่นดีวีดีความน่าเชื่อถือและความเรียบง่ายของมันเป็นที่น่ารักต่องานการควบคุมพลังงานขยายจากการส่งมอบพลังงานไปยังวงจรลอจิกไปสู่แรงดันไฟฟ้าที่เสถียรสำหรับส่วนประกอบที่ละเอียดอ่อนความเก่งกาจนี้เน้นบทบาทของ LM317 ในการส่งเสริมประสิทธิภาพของอุปกรณ์และความน่าเชื่อถือซึ่งมีส่วนทำให้ฟังก์ชั่นที่ไม่หยุดยั้งของอุปกรณ์ครัวเรือน

แอปพลิเคชัน LM317 วงจร

ระเบียบแรงดันไฟฟ้า

ความสามารถในการเอาท์พุทที่ปรับได้ของ LM317 ช่วยให้สามารถรักษาเอาต์พุตแรงดันไฟฟ้าที่สอดคล้องกันได้แม้จะมีความผันผวนของแรงดันไฟฟ้าอินพุตหรือสภาวะโหลดการควบคุมแรงดันไฟฟ้ามีบทบาทในแอพพลิเคชั่นเช่นเครื่องชาร์จแบตเตอรี่และอุปกรณ์พกพาระดับแรงดันไฟฟ้าที่มั่นคงสามารถยืดอายุการใช้งานแบตเตอรี่และเพิ่มประสิทธิภาพของอุปกรณ์

การ จำกัด ปัจจุบัน

การ จำกัด ปัจจุบันเป็นกุญแจสำคัญในการป้องกันเงื่อนไขกระแสไฟฟ้าที่อาจเป็นอันตรายต่อส่วนประกอบของวงจรโดยการปรับเพื่อจัดการการไหลของกระแสโดยอัตโนมัติจะทำหน้าที่เป็นเกราะป้องกันที่มีประสิทธิภาพกับสถานการณ์ปัจจุบันที่ไม่ได้ตั้งใจในการตั้งค่าที่ใช้งานได้จำเป็นต้องใช้ในวงจรที่รวมส่วนประกอบที่หลากหลายเข้ากับการจัดอันดับปัจจุบันที่แตกต่างกันรักษาการทำงานที่ปลอดภัยและเหมาะสมที่สุดโดยไม่ต้องมีความร้อนสูงเกินไปหรือล้มเหลว

การป้องกันขั้ว

การป้องกันขั้วที่อยู่ปัญหาทั่วไปเช่นการเชื่อมต่อแหล่งจ่ายไฟที่ไม่ถูกต้องมักพบในระหว่างการสร้างต้นแบบผลิตภัณฑ์หรือการปรับเป็นประจำการออกแบบและบำรุงรักษาวงจรแสดงมูลค่าของการป้องกันขั้วในการรับรองความทนทานในระยะยาวและประสิทธิภาพที่เชื่อถือได้ภายใต้สถานการณ์การดำเนินงานที่แตกต่างกัน

แพ็คเกจสำหรับ LM317T

ข้อมูลแพ็คเกจถึง 220 (มาตรวัดเดี่ยว)

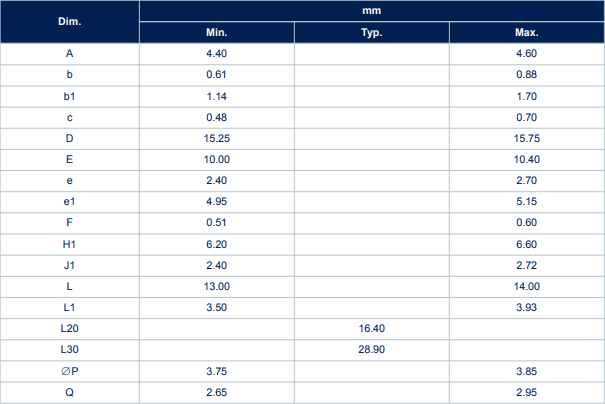

TO-220 (มาตรวัดเดียว) ข้อมูลเชิงกล

ข้อมูลผู้ผลิต LM317T

STMICROELTRONICS ตั้งอยู่อย่างเด่นชัดในอุตสาหกรรมเซมิคอนดักเตอร์เพิ่มคุณค่าการพัฒนาและความคิดสร้างสรรค์ของระบบบนเทคโนโลยี ChIP (SOC)ผลกระทบของ บริษัท นั้นขยายไปทั่วแอพพลิเคชั่นไมโครอิเล็กทรอนิกส์ที่มีอิทธิพลต่ออุตสาหกรรมระดับโลกและส่งเสริมการผสมผสานเทคโนโลยีที่หลากหลายStmicroelectronics มีชื่อเสียงในด้านความคืบหน้าในการแก้ปัญหา SOC โดยรวมฟังก์ชั่นต่าง ๆ เข้ากับชิปเดียวการรวมนี้มีวัตถุประสงค์เพื่อเพิ่มประสิทธิภาพลดการใช้พลังงานและลดขนาดทั้งหมดของระบบความมุ่งมั่นของ STMICROELTRONICS ต่อนวัตกรรมเป็นแรงผลักดันการสำรวจพื้นที่ใหม่ในไมโครอิเล็กทรอนิกส์กระตุ้นให้เกิดการพัฒนาความสามารถอย่างต่อเนื่องความคิดริเริ่มการวิจัยและพัฒนาของพวกเขาไม่เพียง แต่มุ่งมั่นที่จะปรับปรุงเทคโนโลยีในปัจจุบัน แต่ยังเพื่อกำหนดรูปแบบใหม่ที่จัดการกับปัญหาที่ทันสมัยเช่นการพัฒนาที่ยั่งยืนและการอนุรักษ์พลังงาน

PDF แผ่นข้อมูล

แผ่นข้อมูล LM317T:

LM217, LM317.pdf
