LM350 อธิบาย: คู่มือที่ดีที่สุดสำหรับหน่วยงานกำกับดูแลแรงดันไฟฟ้าที่ปรับได้

การควบคุมแรงดันไฟฟ้าเป็นรากฐานที่สำคัญของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยทำให้มั่นใจได้ว่าการส่งมอบพลังงานที่มั่นคงและเชื่อถือได้ในแอพพลิเคชั่นมากมายในบรรดาอาร์เรย์ของหน่วยงานกำกับดูแลแรงดันไฟฟ้าที่มีอยู่ LM350 โดดเด่นเป็นตัวเลือกที่หลากหลายและมีประสิทธิภาพเป็นที่รู้จักกันดีในเรื่องการปรับตัวความเรียบง่ายและการออกแบบที่แข็งแกร่ง LM350 ไม่เพียง แต่จะเก่งในการควบคุมแรงดันไฟฟ้า แต่ยังทำหน้าที่เป็นตัวควบคุมกระแสไฟฟ้าที่แม่นยำบทความนี้ขุดลงในคุณสมบัติของ LM350 หลักการทำงานการออกแบบวงจรและแอพพลิเคชั่นในโลกแห่งความเป็นจริงนำเสนอคู่มือที่ครอบคลุมเพื่อใช้ประโยชน์จากศักยภาพในสถานการณ์ที่หลากหลาย

แคตตาล็อก

ภาพรวมของ LM350

ที่ LM350 เป็นตัวควบคุมแรงดันไฟฟ้าบวกที่ปรับตัวได้และปรับได้ซึ่งรู้จักกันดีในเรื่องการออกแบบเป็นศูนย์กลางและประสิทธิภาพที่เชื่อถือได้มันสามารถส่งมอบมากกว่า 3.0 A ของกระแสภายในช่วงแรงดันเอาต์พุตที่ยืดหยุ่นจาก 1.2 V ถึง 33 V. คุณลักษณะที่สำคัญคือความตรงไปตรงมาซึ่งต้องการตัวต้านทานภายนอกเพียงสองตัวเท่านั้นที่จะกำหนดระดับแรงดันไฟฟ้าที่ต้องการนอกจากนี้ LM350 ยังมีคุณสมบัติการป้องกันที่แข็งแกร่งเช่นการ จำกัด ปัจจุบันในตัวการชดเชยพื้นที่ปลอดภัยและการปิดเครื่องด้วยความร้อนให้ความมั่นคงที่ยั่งยืนและป้องกันปัญหาเกินพิกัดและปัญหาที่เกี่ยวข้องกับความร้อน

มันให้บริการความต้องการที่หลากหลายในสถานการณ์ที่แตกต่างกันโดยปกติแล้วจะใช้สำหรับการควบคุมแรงดันไฟฟ้าในท้องถิ่นและบนบัตรพื้นที่ที่ใช้ความน่าเชื่อถือและความแม่นยำมันทำหน้าที่เป็นส่วนสำคัญในการสร้างหน่วยงานกำกับดูแลเอาท์พุทที่ตั้งโปรแกรมได้มันใช้งานได้สำหรับตัวควบคุมการสลับที่ปรับได้มันเป็นสิ่งที่ดีที่สุดในหน่วยงานกำกับดูแลปัจจุบันที่มีความแม่นยำโดยการวางตัวต้านทานคงที่ระหว่างการปรับและพินเอาท์พุทมันจะได้รับความแม่นยำและความน่าเชื่อถือที่เหนือกว่ากลยุทธ์ที่เป็นนวัตกรรมในการยกระดับแอปพลิเคชันเหล่านี้เกี่ยวข้องกับการใช้ LM350 อย่างชาญฉลาดเพื่อพัฒนาโซลูชันแรงดันไฟฟ้าที่ปรับแต่งได้โซลูชันเหล่านี้สามารถปรับความต้องการที่หลากหลายและจัดการกับความท้าทายทางเทคโนโลยีที่เฉพาะเจาะจงได้อย่างมีประสิทธิภาพ

การกำหนดค่าพิน

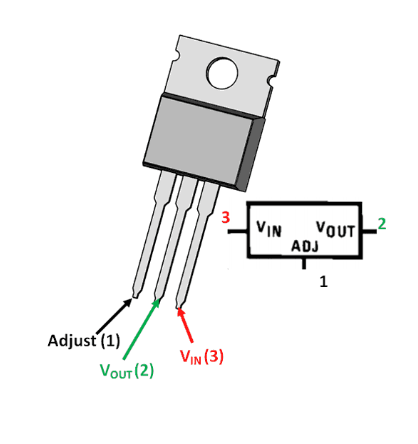

หมายเลขพิน	ชื่อพิน	คำอธิบาย
1	ปรับ	พินนี้จะปรับแรงดันเอาต์พุต
2	แรงดันเอาต์พุต (VOUT)	แรงดันเอาต์พุตที่ควบคุมซึ่งตั้งค่าโดยพินปรับสามารถได้ ได้รับจากพินนี้
3	แรงดันไฟฟ้าอินพุต (VIN)	แรงดันไฟฟ้าอินพุตที่จะต้องมีการควบคุมจะถูกมอบให้ พินนี้

คุณสมบัติ

คุณสมบัติ	คำอธิบาย
กระแสเอาต์พุต	ส่งได้มากถึง 3 แอมป์
การกระจายพลังงาน	สามารถจัดการได้มากถึง 85 วัตต์
การดำเนินการลอย	รองรับการใช้งานในแอปพลิเคชันแรงดันสูง
ระเบียบสาย	รักษากฎระเบียบบรรทัด 0.005%/v
การควบคุมโหลด	ทำให้มั่นใจได้ว่าการควบคุมโหลด 0.1%
ช่วงแรงดันไฟฟ้าอินพุตออก	ทนต่อความแตกต่างของแรงดันไฟฟ้าสูงสุดที่ 35V;ที่แนะนำ ช่วงการดำเนินงานใกล้กับ 15V
การป้องกันการโอเวอร์โหลดด้วยความร้อน	รวมถึงการป้องกันส่วนประกอบปกป้องในระหว่าง โอเวอร์โหลดและทำให้มั่นใจได้ว่าฟังก์ชั่นโดยไม่ต้องปรับพิน
แรงดันเอาต์พุตที่ปรับได้	แรงดันเอาต์พุตที่ปรับได้จาก 1.25V เป็น 33V ด้วย 1% ความอดทน.
กลไกความปลอดภัยในปัจจุบัน	ทริกเกอร์ความปลอดภัยในตัวเมื่ออุปกรณ์เกินกว่า จัดอันดับกระแสไฟฟ้า

รุ่น CAD

หลักการทำงานของหน่วยงานกำกับดูแล LM350

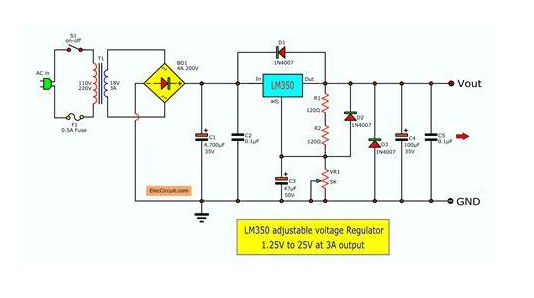

เมื่อเริ่มต้นผ่าน S1 หน่วยจ่ายไฟนี้จะได้รับอินพุต AC ที่ AC220V หรือ AC110V ขึ้นอยู่กับตำแหน่งทางภูมิศาสตร์ในขั้นต้น F1 ทำหน้าที่เป็นมาตรการป้องกันซึ่งทำหน้าที่ป้องกันการใช้งานมากเกินไปหรือแรงดันไฟฟ้าที่มากเกินไปลดความเสี่ยงของความเสียหายต่อวงจรและส่งเสริมอายุการใช้งานที่ยาวนานหม้อแปลงจะมีฟังก์ชั่นที่สำคัญโดยการลดขนาดแรงดันไฟฟ้า AC ที่เข้ามาให้กับ AC-18V ที่จัดการได้มากขึ้นซึ่งเป็นการเตรียมการที่จำเป็นสำหรับกระบวนการที่ตามมา

ไดโอดสะพาน BD1 มีบทบาทเป็นเครื่องมือในการแปลงแรงดันไฟฟ้า AC ที่ลดลงนี้เป็น DC ซึ่งเป็นรากฐานสำหรับแหล่งจ่ายไฟที่เสถียรเนื่องจากจะเปลี่ยน AC ที่ไม่เสถียรเป็นรูปแบบ DC ที่สอดคล้องกันมากขึ้นต่อจากนั้นตัวเก็บประจุอิเล็กโทรไลติก C1-4700UF เข้าสู่ฉากช่วยลดความผันผวนใน DC ที่แก้ไขแล้วและทำให้มั่นใจได้ว่าแรงดันไฟฟ้ายังคงความสม่ำเสมอภายในช่วง 22V ถึง 25Vระดับของการรักษาเสถียรภาพนี้สอดคล้องกับความต้องการของวงจรอิเล็กทรอนิกส์ที่ละเอียดอ่อนอยากได้สภาพพลังงานที่แม่นยำ

เมื่อถึงอินพุตของ IC1-LM350 ตัวควบคุม 3A ที่ปรับได้สูง DC ที่มีความเสถียรช่วยให้สามารถปรับแต่งอย่างระมัดระวังผ่าน VR1 ช่วยเพิ่มขีดความสามารถในการควบคุมแรงดันเอาต์พุตในช่วง 1.2V ถึง 22Vความสามารถในการปรับตัวในวงกว้างนี้พิสูจน์ให้เห็นถึงความได้เปรียบสำหรับแอปพลิเคชันที่จำเป็นต่อระดับแรงดันไฟฟ้าที่หลากหลายตอบสนองความต้องการในการปฏิบัติงานที่หลากหลายได้อย่างมีประสิทธิภาพและแสดงให้เห็นถึงความเก่งกาจของ LM350 ในสถานการณ์ที่แตกต่างกัน

ไดอะแกรมวงจร

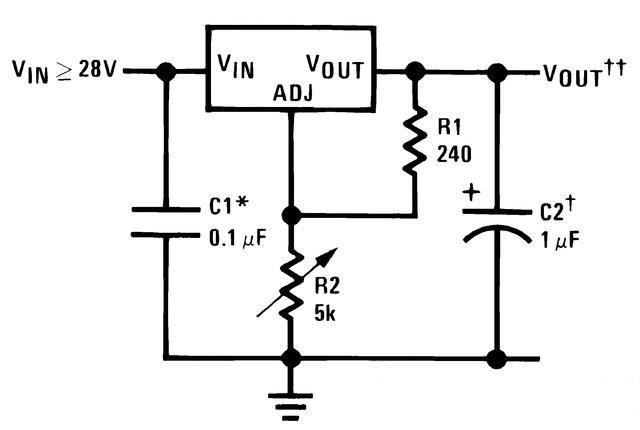

แผนผังวงจรของ LM350 IC เน้นยูทิลิตี้อเนกประสงค์เป็นวงจรรวมสามขั้วที่ใช้เป็นหลักสำหรับการควบคุมแรงดันไฟฟ้าตัวแปรเทอร์มินัลทั้งสามมีบทบาทที่โดดเด่น: เทอร์มินัล Vin ยอมรับแรงดันไฟฟ้าอินพุตในขณะที่แรงดันไฟฟ้าของพินปรับซึ่งได้รับอิทธิพลจากตัวแบ่งที่มีศักยภาพจะถูกสะท้อนในภายหลังที่เทอร์มินัล Voutในการแปลงอุปกรณ์เป็นตัวควบคุมแรงดันไฟฟ้าตัวแปรโพเทนชิออมิเตอร์จะถูกรวมเข้ากับตัวแบ่งที่มีศักยภาพทำให้สามารถปรับแรงดันไฟฟ้าได้ที่ PIN-1กลไกการปรับนี้การทำงานกับตัวต้านทาน R1 ปรับพินปรับซึ่งควบคุมเอาต์พุตของเทอร์มินัล Vout

ในการเข้าใจแง่มุมที่เป็นประโยชน์ให้พิจารณาการมีปฏิสัมพันธ์ระหว่างโพเทนชิออมิเตอร์ที่ได้รับการคัดเลือกและตัวต้านทาน R1 ซึ่งรวมกันปรับเทียบแรงดันไฟฟ้าในสถานการณ์จริงตัวต้านทาน R1 ถูกตั้งค่าเป็น 240 โอห์มโพเทนชิออมิเตอร์ 5000-OHM ที่มาจากโพเทนชิออมิเตอร์ 10K ปรับเป็น 50%กระแสปรับพิน (IADJ) คือ50μAค่าแรงดันไฟฟ้าอ้างอิง 1.205Vโดยใช้พารามิเตอร์เหล่านี้กับสมการ:

vout = 1.25 * (1 + (5000/240) + (50 * 10-6) (5000) = 29.9V

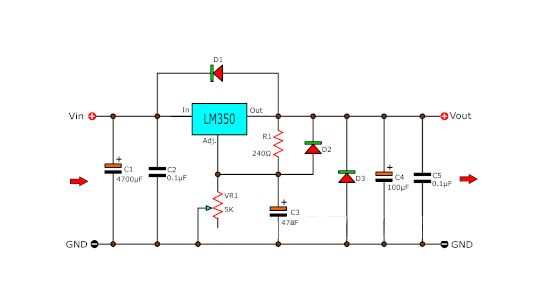

การป้องกันไดโอดโดยใช้ LM350

การรวมไดโอดเพื่อการป้องกันเป็นการวัดที่รอบคอบเมื่อตัวเก็บประจุภายนอกถูกรวมเข้ากับตัวควบคุมเชิงเส้นเช่น LM350การป้องกันเหล่านี้ช่วยหลีกเลี่ยงการปลดปล่อยที่อาจเป็นอันตรายในช่วงปัจจุบันที่ต่ำกว่าตัวเก็บประจุโดยเฉพาะอย่างยิ่งผู้ที่มีความจุ10μFสามารถปลดปล่อยหนอนแหลมได้สูงถึง 20A หากสั้นลงเนื่องจากความต้านทานภายในน้อยที่สุดแม้ว่าหนามเหล่านี้จะสั้น แต่ก็อาจเป็นอันตรายต่อวงจรรวม

พิจารณากรณีที่มีการใช้ตัวเก็บประจุเอาท์พุทในระหว่างการลัดวงจรอินพุตการปลดปล่อยที่ตามมาผ่านเอาต์พุตของตัวควบคุมพฤติกรรมของมันถูกกำหนดโดยตัวเก็บประจุของตัวเก็บประจุรวมถึงแรงดันไฟฟ้าเอาท์พุทของตัวควบคุมและลักษณะการปลดปล่อยในทางปฏิบัติแล้วการเลือกค่าตัวเก็บประจุที่เหมาะสมนั้นใช้เพื่อลดความเสียหายที่อาจเกิดขึ้น

ในสถานการณ์ปัจจุบันต่ำเส้นทางการคายประจุอาจเกี่ยวข้องกับเทอร์มินัล adj (ปรับ)การออกแบบของ LM350 โดยรวมตัวต้านทาน50Ω จำกัด กระแสการปล่อยสูงสุดตามธรรมชาติโดยจัดแสดงวิธีการที่ลึกซึ้งเพื่อเพิ่มความทนทานของส่วนประกอบและความปลอดภัยในการดำเนินงานสถานการณ์เหล่านี้นำเสนอข้อมูลเชิงลึกที่มีความหมายเพื่อเพิ่มความมั่นคงของการควบคุมแรงดันไฟฟ้าในการออกแบบวงจรที่ซับซ้อนสมการนี้เน้นการเชื่อมโยงระหว่างตัวต้านทานข้อเสนอแนะและเอาต์พุตรวมถึงกระแสพินที่ปรับแล้ว (IADJ)มันสามารถใช้เพื่อปรับข้อกำหนดเอาต์พุตอย่างพิถีพิถันในการใช้งานจริงในขณะที่ยังคงรักษาเสถียรภาพของหน่วยงานกำกับดูแลสูตรที่ควบคุมแรงดันเอาต์พุต LM350 (VOUT) คือ:

VOUT = 1.25 (1 + R2/R1) + IADJR2

ทางเลือกและเทียบเท่า

โมเดลที่เทียบเท่า

- LM317

- LT1086

- LM1117

- PB137

- LM337

แบบจำลองทางเลือก

- LM7805

- LM7806

- LM7809

- LM7812

- LM7905

- LM7912

แอปพลิเคชัน

ตัวควบคุมแรงดันไฟฟ้า LM350 เป็นส่วนประกอบที่พบสถานที่ในสเปกตรัมในวงกว้างของสถานการณ์ทางวิศวกรรมและอิเล็กทรอนิกส์ความยืดหยุ่นและความทนทานทำให้เป็นตัวเลือกที่มีความสามารถในโครงการที่หลากหลาย

ระบบชาร์จที่ จำกัด ในปัจจุบัน

ในระบบการชาร์จที่ จำกัด ในปัจจุบัน LM350 มีบทบาทสำคัญในการส่งเสริมการชาร์จที่ปลอดภัยโดยการจัดการกับความท้าทายของสถานการณ์ที่เกิดขึ้นแอพพลิเคชั่นนี้ส่องแสงในการประดิษฐ์อุปกรณ์ที่ต้องการกระแสชาร์จที่แม่นยำเพื่อยืดอายุการใช้งานแบตเตอรี่และเสริมความปลอดภัยของอุปกรณ์การปรับแต่งระบบเหล่านี้ผ่านการสอบเทียบที่รอบคอบการทดลองซ้ำและข้อเสนอแนะที่สร้างสรรค์ช่วยเพิ่มประสิทธิภาพโดยรวมการใช้อ่างล้างมือความร้อนและฝาครอบป้องกันโดยทั่วไปหลังจากการวัดการกระจายความร้อนปูทางไปสู่การออกแบบที่กลั่นกรอง

ระบบควบคุมแสงสว่าง

ระบบควบคุมแสงไฟควบคุม LM350 เพื่อฝึกฝนการจัดการความเข้มแสงแบบไดนามิกและการกระจายพลังงานที่มีประสิทธิภาพไม่ว่าจะอยู่ในการตั้งค่าบ้านที่สะดวกสบายหรือการจัดนิทรรศการสาธารณะที่ยิ่งใหญ่คุณมักจะมีส่วนร่วมกับปัจจัยต่าง ๆ เช่นประสิทธิภาพการใช้พลังงานและการเพิ่มประสิทธิภาพความส่องสว่างทำให้เกิดความสมดุลระหว่างฟังก์ชั่นและความสะดวกสบาย - การติดตามที่ได้รับจากการโต้ตอบอย่างต่อเนื่องและการประเมินรายละเอียดของข้อเสนอแนะจริง

ระบบควบคุมอุณหภูมิ

LM350 มีส่วนช่วยในระบบการควบคุมอุณหภูมิโดยการรักษาสภาพแวดล้อมทางความร้อนอย่างต่อเนื่องซึ่งใช้ในสภาพแวดล้อมที่ไวต่อการเปลี่ยนแปลงอุณหภูมิที่เป็นอันตรายการใช้ระบบดังกล่าวต้องการการผสมผสานของความเข้าใจความร้อนและการจัดการการเปลี่ยนแปลงการทำนายทักษะที่ได้รับการเลี้ยงดูจากการตรวจสอบอย่างขยันขันแข็งและการตอบสนองที่ตอบสนองต่อการรักษาสมดุล

การสลับระบบกฎระเบียบ

การสลับระบบควบคุมใช้ประโยชน์จากความสามารถของ LM350 ในการส่งแรงดันไฟฟ้าที่เสถียรแม้จะอยู่ภายใต้สภาวะโหลดที่ผันผวนบทบาทของมันมีอิทธิพลในการรักษาความสอดคล้องของระบบและประสิทธิภาพพลังงานท่ามกลางอินพุตพลังงานที่แตกต่างกันคุณสามารถใช้การจำลองสถานการณ์เพื่อคาดการณ์ปฏิกิริยาของระบบในสถานการณ์การโหลดที่หลากหลายซึ่งนำไปสู่การปรับเปลี่ยนเชิงรุกที่ลดการหยุดทำงาน

หน่วยชาร์จแบตเตอรี่

ด้วย LM350 การชาร์จแบตเตอรี่จะคาดการณ์ได้และแม่นยำมากขึ้นทำให้มั่นใจได้ว่าระดับแรงดันไฟฟ้าและกระแสกระแสมีความสมดุลอย่างถูกต้องสิ่งนี้ไม่เพียง แต่ช่วยป้องกันการชาร์จมากเกินไป แต่ยังยืดอายุการใช้งานแบตเตอรี่ปูทางไปสู่ประสิทธิภาพและอายุการใช้งานที่ยั่งยืนการอำนวยความสะดวกในการโต้ตอบส่วนประกอบที่ราบรื่นและการจัดแนววิถีการชาร์จกับเคมีแบตเตอรี่เป็นข้อควรพิจารณาที่พัฒนาผ่านการตรวจสอบที่สอดคล้องกันและความพยายามในการสอบเทียบ

เฟรมเวิร์กแหล่งจ่ายไฟผันแปร

ภายในเฟรมเวิร์กแหล่งจ่ายไฟผันแปร LM350 นำเสนอเอาต์พุตที่ปรับให้เหมาะกับความต้องการที่หลากหลายการปรับตัวนี้พิสูจน์ได้ว่ามีประโยชน์สำหรับการกำหนดค่าห้องปฏิบัติการและสภาพแวดล้อมการทดสอบที่จำเป็นต้องใช้ความแปรปรวนของแรงดันไฟฟ้าโดยทั่วไปคุณสามารถแชมป์กลยุทธ์การออกแบบแบบแยกส่วนเพื่อสนับสนุนการเปลี่ยนแปลงและการทำซ้ำอย่างรวดเร็วการส่งเสริมนวัตกรรมและการขยายทักษะทางเทคนิคที่เพิ่มขึ้นเมื่อเวลาผ่านไป

ระบบการจัดการมอเตอร์

ระบบการจัดการมอเตอร์ใช้ LM350 เพื่อปรับเปลี่ยนการส่งมอบพลังงานเพิ่มประสิทธิภาพและยืดอายุการใช้งานของมอเตอร์การมุ่งเน้นอยู่ที่การบรรเทาความผันผวนของแรงดันไฟฟ้าในระหว่างการดำเนินการความท้าทายที่เกิดขึ้นกับข้อมูลเชิงลึกเชิงประจักษ์และความก้าวหน้าอย่างค่อยเป็นค่อยไปของอัลกอริทึมการควบคุมวิธีนี้ไม่เพียง แต่ช่วยเพิ่มประสิทธิภาพของระบบ แต่ยังเล็งเห็นและบรรเทาจุดความเครียดที่อาจเกิดขึ้น

กลไกการควบคุมแรงดันไฟฟ้าบวก

การทำงานเป็นตัวควบคุมแรงดันไฟฟ้าบวก LM350 ช่วยให้มั่นใจได้ว่าเอาต์พุตแรงดันไฟฟ้าที่เสถียรซึ่งใช้สำหรับระบบที่จำเป็นต้องใช้เงื่อนไขแรงดันไฟฟ้าที่แม่นยำการบรรลุความน่าเชื่อถือในกลไกเหล่านี้มักเกิดขึ้นได้จากการแก้ไขปัญหาเชิงรุกและการกำกับดูแลระบบที่ขยันหมั่นเพียร - กระบวนการที่เกี่ยวข้องกับการสังเกตอย่างพิถีพิถันและการปรับตัวที่ยืดหยุ่นเพื่อการพัฒนาความท้าทายในการดำเนินงาน

การเปรียบเทียบ LM350 และ LM338

พารามิเตอร์	LM350	LM338
ชุด	lm3xx	lm3xx
กระแสเอาต์พุต (สูงสุด)	3a	5a
แรงดันเอาต์พุต	ปรับได้ (1.25V ถึง 33V)	ปรับได้ (1.25V ถึง 32V)
ช่วงแรงดันไฟฟ้าอินพุต	สูงสุด 35V	สูงถึง 40v
กฎระเบียบความร้อน	ในตัว	ในตัว
การกระจายพลังงาน	ขึ้นอยู่กับอ่างล้างจานและโหลด	ขึ้นอยู่กับอ่างล้างจานและโหลด
บรรจุุภัณฑ์	ถึง 220, to-3	ถึง 220, to-3
แอปพลิเคชัน	แอปพลิเคชันปัจจุบันกลาง	แอปพลิเคชันปัจจุบันสูง
ข้อได้เปรียบที่สำคัญ	คุ้มค่าสำหรับการโหลด 3A	ความสามารถในปัจจุบันที่สูงขึ้น (5A)

บทสรุป

ตัวควบคุมแรงดันไฟฟ้าที่ปรับได้ LM350 เป็นตัวอย่างของความน่าเชื่อถือและการปรับตัวทำให้เป็นองค์ประกอบที่จำเป็นสำหรับทั้งระบบระดับอุตสาหกรรมและโครงการ DIYการออกแบบที่เข้าถึงได้ความสามารถในปัจจุบันสูงและช่วงแรงดันไฟฟ้าที่กว้างเน้นค่าของมันในการรักษาเสถียรภาพภายใต้เงื่อนไขที่แตกต่างกันด้วยการทำความเข้าใจหลักการปฏิบัติงานและรวมเข้ากับการออกแบบที่ใช้งานได้จริงคุณสามารถปลดล็อกศักยภาพได้อย่างเต็มที่ความเชี่ยวชาญของ LM350 ไม่เพียง แต่ช่วยเพิ่มความสามารถทางเทคนิค แต่ยังเปิดโอกาสให้เป็นไปได้ในการควบคุมแรงดันไฟฟ้าและการจัดการพลังงาน
