LVPECL อธิบาย: คำแนะนำเกี่ยวกับตรรกะการจับคู่ไฟฟ้าบวกแรงดันไฟฟ้าต่ำ

ลอจิกคู่ที่มีแรงดันไฟฟ้าต่ำ (LVPECL) หมายถึงความก้าวหน้าที่สำคัญในเทคโนโลยีตรรกะดิจิตอลซึ่งปรับให้เหมาะกับความต้องการของสภาพแวดล้อมที่มีแรงดันไฟฟ้าต่ำการดำเนินงานที่ 3.3V หรือ 2.5V, LVPECL วิวัฒนาการมาจากตรรกะแบบคู่หูคู่ (PECL) ซึ่งอาศัยแหล่งจ่ายไฟ 5.0Vการเปลี่ยนแปลงนี้เน้นการเน้นย้ำที่เพิ่มขึ้นของโซลูชั่นประหยัดพลังงานที่ผสมผสานประสิทธิภาพสูงกับการใช้พลังงานลดลงหยั่งรากในการพัฒนาทางประวัติศาสตร์ของตรรกะแบบคู่ (ECL), LVPECL มีข้อได้เปรียบที่แตกต่างกันในการใช้งานความเร็วสูงรวมถึงการสื่อสารโทรคมนาคมและการคำนวณซึ่งประสิทธิภาพการใช้พลังงานและความสมบูรณ์ของสัญญาณเป็นเรื่องร้ายแรงบทความนี้ขุดลงไปในคุณสมบัติประโยชน์และการพิจารณาการออกแบบของ LVPECL ทำให้แสงสว่างเกี่ยวกับบทบาทการเปลี่ยนแปลงในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่จากการใช้งานจริงไปจนถึงความแตกต่างทางเทคนิคค้นพบว่า LVPECL สร้างอนาคตของระบบดิจิตอลได้อย่างไร

แคตตาล็อก

การจำแนกประเภทของ ECL

พิมพ์	VCC	ม้วน
pecl	5.0 V	0.0 V
LVPECL	3.3 V	0.0 V
2.5VPECL	2.5 V	0.0 V
2.5VNECL	0.0 V	-2.5 V
lvnecl	0.0 V	-3.3 V
necl	0.0 V	-5.0 V

ข้อดีของ ECL/PECL/LVPECL LOGIC

•ตรรกะ ECL โดดเด่นเนื่องจากความต้านทานผลผลิตต่ำอย่างน่าทึ่งโดยทั่วไปจะอยู่ระหว่าง 6 ถึง 8 โอห์มคุณลักษณะนี้ควบคู่ไปกับความต้านทานอินพุตสูงเป็นพิเศษซึ่งถือได้ว่าเกือบจะไม่มีที่สิ้นสุดคุณลักษณะดังกล่าวช่วยให้ ECL มีความสามารถในการขับขี่ที่น่าประทับใจทำให้สามารถจัดการสายส่งที่มีความต้านทานลักษณะตั้งแต่ 50 ถึง 130 โอห์มโดยไม่ลดประสิทธิภาพการทำงานของ AC อย่างมีนัยสำคัญความสามารถในการรักษาความสมบูรณ์ของสัญญาณในระยะทางไกลส่วนใหญ่ใช้งานได้ในแอพพลิเคชั่นเช่นการเดินสายแบ็คเพลนและสายเคเบิลที่กว้างขวางซึ่งการเก็บรักษาคุณภาพสัญญาณจะโดดเด่น

•ความยืดหยุ่นของอุปกรณ์ ECL ต่อความผันผวนของแรงดันไฟฟ้าและอุณหภูมิเป็นลักษณะที่โดดเด่นอีกประการหนึ่งที่แตกต่างจากเทคโนโลยี TTL และ CMOSความเสถียรนี้พิสูจน์ให้เห็นถึงความได้เปรียบในสภาพแวดล้อมที่มีเงื่อนไขที่แตกต่างกันทำให้มั่นใจได้ว่าประสิทธิภาพที่สอดคล้องกันนอกจากนี้นาฬิกาที่ผลิตโดยไดรเวอร์นาฬิกา ECL แสดงการซิงโครไนซ์ที่เหนือกว่าและเบ้ย่อเล็กสุดซึ่งมีประโยชน์สำหรับการถ่ายโอนข้อมูลความเร็วสูงความแม่นยำในการกำหนดเวลามีส่วนช่วยเพิ่มประสิทธิภาพของระบบโดยรวมซึ่งส่วนใหญ่อยู่ในแอพพลิเคชั่นที่ต้องการข้อ จำกัด ด้านเวลาที่เข้มงวด

•ในการเปรียบเทียบ ECL กับวิธีการส่งสัญญาณอื่น ๆ ความแตกต่างที่ชัดเจนเกิดขึ้นเกี่ยวกับการสนับสนุนความถี่ECL สามารถจัดการความถี่ที่มีความถี่สูงกว่า 10GHz ได้อย่างเชี่ยวชาญในขณะที่ LVDS มักจะมีประมาณ 1.5GHzความสามารถนี้วางตำแหน่ง ECL เป็นตัวเลือกที่น่าเกรงขามสำหรับแอพพลิเคชั่นความเร็วสูงด้วยความเร็วในการดำเนินงานที่สูงกว่า 5GHz และความล่าช้าอย่างต่อเนื่องภายใต้ 1NSตัวชี้วัดประสิทธิภาพดังกล่าวทำให้ ECL เป็นประโยชน์อย่างยิ่งสำหรับวงจรรวมขนาดเล็กถึงขนาดกลางและระบบดิจิตอลความเร็วสูงพิเศษที่ทุก ๆ นาโนวินาทีสำคัญ

•ความเข้ากันได้ของ ECL กับสเปกตรัมที่กว้างขึ้นของอิมพีแดนซ์สายส่งนั้นมีข้อได้เปรียบที่โดดเด่นซึ่งแตกต่างจาก LVDS ซึ่งต้องการตัวต้านทานการเลิกจ้าง 100-OHM ที่เฉพาะเจาะจงเพื่อรักษาความสมบูรณ์ของสัญญาณความสามารถในการปรับตัวของ ECL ให้เข้ากับอิมพีแดนซ์ที่แตกต่างกันช่วยลดโอกาสในการสะท้อนสัญญาณและภาวะแทรกซ้อนที่เกี่ยวข้องความยืดหยุ่นนี้ไม่เพียง แต่ปรับปรุงการพิจารณาการออกแบบ แต่ยังเพิ่มความน่าเชื่อถือในแอพพลิเคชั่นที่หลากหลายความสามารถในการทำงานได้อย่างมีประสิทธิภาพในช่วงของความต้านทานช่วยให้คุณสามารถรวม ECL เข้ากับระบบที่หลากหลายได้โดยไม่ต้องใช้ความต้องการที่เข้มงวดโดยทั่วไปจะเชื่อมโยงกับเทคโนโลยีอื่น ๆ

ข้อเสียของตรรกะ ECL/PECL/LVPECL

ในขณะที่ Emitter Logic (ECL) มีข้อได้เปรียบที่น่าประทับใจในการใช้งานความเร็วสูง แต่ก็มีข้อเสียที่น่าสังเกตที่รับประกันความสนใจปัญหาหลักรวมถึงการใช้พลังงานที่สูงขึ้นความอดทนที่ จำกัด สำหรับเสียงรบกวนและความเสี่ยงต่อการรบกวนภายนอกการแกว่งลอจิกในวงจร ECL นั้น จำกัด เพียง 0.8V จับคู่กับความทนทานต่อเสียงรบกวน DC เพียง 200mVลักษณะนี้เน้นการแลกเปลี่ยนที่ความสามารถความเร็วพิเศษของ ECL มาด้วยค่าใช้จ่ายของประสิทธิภาพการใช้พลังงานและความยืดหยุ่นต่อการรบกวนเสียงรบกวนในสถานการณ์จริงสิ่งนี้อาจก่อให้เกิดความท้าทายโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่การจัดการการใช้พลังงานมีความเสี่ยงหรือในกรณีที่การรักษาความสมบูรณ์ของสัญญาณมีความสำคัญสูงสุด

สำหรับ Emitter เชิงบวก Logic (PECL) โหลดเอาต์พุตมาตรฐานถูกตั้งค่าที่ 50 โอห์มด้วยแรงดันไฟฟ้าของ VCC-2Vภายใต้พารามิเตอร์เหล่านี้ระดับคงที่โดยทั่วไปสำหรับ OUT+ และ OUT- คือ VCC-1.3V โดยมีกระแสเอาต์พุต 14mAแม้ว่าการกำหนดค่านี้จะพิสูจน์ได้ว่ามีประสิทธิภาพสำหรับแอปพลิเคชันบางอย่าง แต่ก็อาจไม่สอดคล้องกับทุกสถานการณ์โดยเฉพาะอย่างยิ่งเมื่อคำนึงถึงความซับซ้อนของการจัดการความร้อนและความหมายของการกระจายพลังงานที่เกี่ยวข้องกับระดับเอาต์พุตเหล่านี้

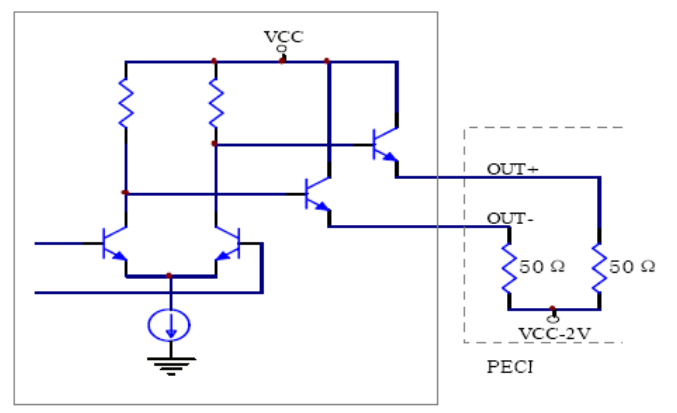

โครงสร้างวงจรเอาท์พุท PECL

อินพุตของ PECL เป็นคู่ต่างที่มีอิมพีแดนซ์อินพุตสูงเพื่อให้ได้ระดับสัญญาณอินพุตแบบไดนามิกสูงสุดแรงดันไฟฟ้าโหมดทั่วไปของคู่ต่างนี้จะต้องมีอคติกับ VCC - 1.3Vชิปบางตัวรวมถึงวงจรอคติแบบรวมช่วยให้สามารถเชื่อมต่อโดยตรงโดยไม่มีส่วนประกอบเพิ่มเติมอย่างไรก็ตามสำหรับชิปที่ไม่มีวงจรอคติในตัวนี้จะต้องใช้อคติ DC ภายนอกในระหว่างการใช้งาน

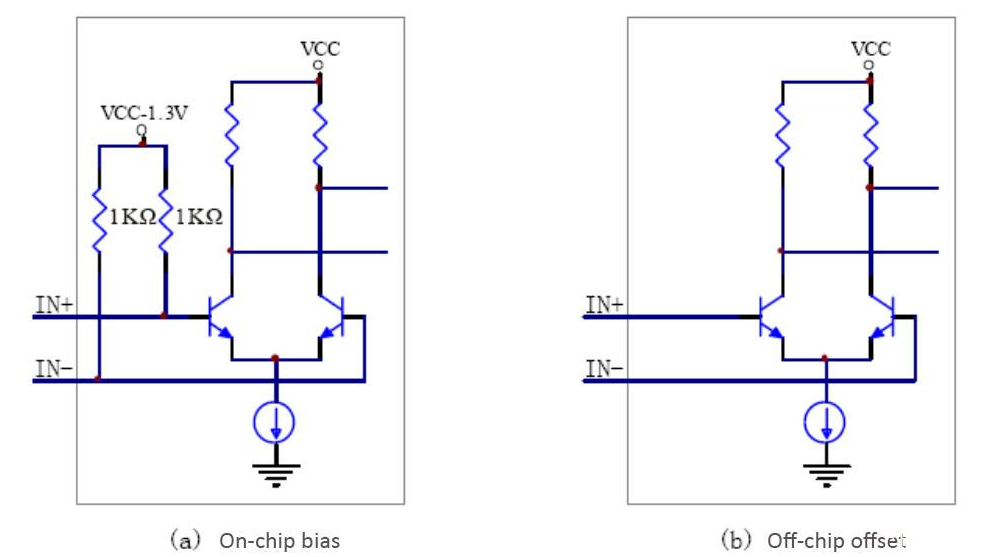

โครงสร้างวงจรอินพุต PECL

มาตรฐานระดับตรรกะของ PECL

พารามิเตอร์	เงื่อนไข	นาที	ทั่วไป	สูงสุด	หน่วย
เอาต์พุตสูง	ta = 0 ° C ~ 85 ° C	VCC - 1.025	-	VCC - 0.88	V
	ta = 40 ° C	VCC - 1.085	-	VCC - 0.88	V
เอาต์พุตต่ำ	ta = 0 ° C ~ 85 ° C	VCC - 1.81	-	VCC - 1.62	V
	ta = 40 ° C	VCC - 1.83	-	VCC - 1.55	V
อินพุตสูง	-	VCC - 1.16	-	VCC - 0.88	V
อินพุตต่ำ	-	VCC - 1.81	-	VCC - 1.48	V
