Nanofarads และ Microfarads: คู่มือที่ครอบคลุมเกี่ยวกับความจุและการแปลง

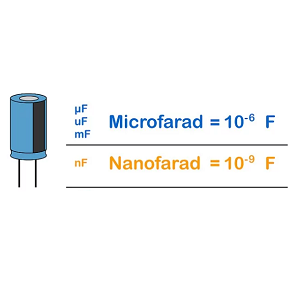

หน่วยขนาดเล็กเช่น nanofarads (NF) และ microfarads (µF) ช่วยให้เราวัดว่าตัวเก็บประจุทำงานอย่างไรตัวเก็บประจุเป็นชิ้นส่วนที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์เกือบทั้งหมดเพื่อเก็บและควบคุมไฟฟ้าบทความนี้ดูว่านาโนฟาเรดและไมโครไฟราดคืออะไรวิธีที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์และวิธีการสลับระหว่างหน่วยเหล่านี้เราจะเห็นว่าหน่วยเหล่านี้ช่วยให้อุปกรณ์ทำงานได้ดีขึ้นและน่าเชื่อถือมากขึ้นได้อย่างไรนอกจากนี้เราจะเรียนรู้เกี่ยวกับค่าตัวเก็บประจุทั่วไปและวิธีการคำนวณผลกระทบของตัวเก็บประจุในวงจรที่ใช้กระแสสลับ (AC) ซึ่งช่วยให้แน่ใจว่าระบบอิเล็กทรอนิกส์ทำงานได้อย่างราบรื่น

แคตตาล็อก

Nanofarad (NF) คืออะไร?

ที่ Nanofarad (NF) เป็นหน่วยความจุไฟฟ้าขนาดเล็กมันเท่ากับหนึ่งพันล้านของ Farad (1 nf = 10⁻⁹ f)หน่วยนี้มีความสำคัญมากในอุปกรณ์อิเล็กทรอนิกส์โดยเฉพาะอย่างยิ่งสำหรับการวัดความจุของส่วนประกอบขนาดเล็กเช่นตัวเก็บประจุตัวเก็บประจุช่วยเก็บและปลดปล่อยพลังงานไฟฟ้าและใช้ในอุปกรณ์อิเล็กทรอนิกส์เกือบทุกเครื่องNanofarad เป็นส่วนหนึ่งของระบบระหว่างประเทศของหน่วย (SI) ซึ่งทำให้มั่นใจได้ว่าการวัดที่แม่นยำและมาตรฐานในวิศวกรรมไฟฟ้าความจุคือความสามารถของตัวเก็บประจุในการเก็บประจุไฟฟ้าแม้ว่า Nanofarad จะมีจำนวนน้อยมาก แต่ก็มีบทบาทสำคัญในวงจรอิเล็กทรอนิกส์จำนวนมากค่าความจุขนาดเล็กเหล่านี้ช่วยในการปรับสัญญาณอิเล็กทรอนิกส์อย่างละเอียดตัวเก็บประจุนาโนฟาเรดมักจะใช้ในวงจรที่ต้องการการควบคุมที่แม่นยำเช่นออสซิลเลเตอร์ที่สร้างสัญญาณซ้ำระบบประมวลผลสัญญาณที่จัดการกับการส่งข้อมูลและวงจรกำหนดเวลาที่ควบคุมเมื่อการกระทำทางอิเล็กทรอนิกส์เกิดขึ้น

ในการใช้งานตัวเก็บประจุที่มีการจัดอันดับ Nanofarad ช่วยให้อุปกรณ์อิเล็กทรอนิกส์ทำงานได้ดีขึ้นและเร็วขึ้นพวกเขาตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงของสัญญาณไฟฟ้าและเก็บประจุจำนวนเล็กน้อยอย่างมีประสิทธิภาพตัวเก็บประจุเหล่านี้มีประโยชน์ในวงจรความถี่วิทยุ (RF) ซึ่งพวกเขาช่วยส่งและรับสัญญาณพวกเขายังพบได้ในระบบการปราบปรามเสียงรบกวนซึ่งปรับปรุงคุณภาพของสัญญาณโดยการลดสัญญาณรบกวนทางไฟฟ้าที่ไม่พึงประสงค์การใช้งานอีกอย่างคือในวงจรจ่ายไฟที่ซึ่งพวกเขามีเสถียรภาพแรงดันไฟฟ้าและป้องกันชิ้นส่วนอิเล็กทรอนิกส์ที่ละเอียดอ่อนจากการเปลี่ยนแปลงแรงดันไฟฟ้าอย่างฉับพลันเพื่อให้การออกแบบทางอิเล็กทรอนิกส์ง่ายขึ้น Nanofarad ถูกเขียนเป็น NF ในไดอะแกรมวงจรและเอกสารทางเทคนิคตัวย่อนี้ช่วยระบุตัวเก็บประจุที่เหมาะสมสำหรับโครงการได้อย่างรวดเร็วการใช้ค่าตัวเก็บประจุที่ถูกต้องเป็นสิ่งสำคัญโดยเฉพาะอย่างยิ่งในวงจรความถี่สูงซึ่งแม้แต่ความผิดพลาดเล็กน้อยอาจทำให้เกิดปัญหาได้

microfarad (µf) คืออะไร?

ที่ Microfarad (µF) เป็นหน่วยของความจุไฟฟ้ามันเท่ากับหนึ่งล้านของ Farad (1 µf = 10⁻⁶ f)หน่วยนี้มักใช้ในการวัดความจุของตัวเก็บประจุขนาดใหญ่ตัวเก็บประจุเหล่านี้ช่วยเก็บและปลดปล่อยพลังงานไฟฟ้าในอุปกรณ์เช่นแหล่งจ่ายไฟระบบเสียงและตัวกรองสัญญาณเนื่องจากสามารถเก็บประจุได้มากกว่าตัวเก็บประจุขนาดเล็กตัวเก็บประจุ microfarad จึงใช้ในวงจรที่ต้องการประสิทธิภาพที่มั่นคงและเชื่อถือได้ในอุปกรณ์อิเล็กทรอนิกส์ตัวเก็บประจุที่มีค่าไมโครฟาร์ดมีบทบาทในวงจรจ่ายไฟพวกเขาช่วยลดการเปลี่ยนแปลงแรงดันไฟฟ้าและรักษาเอาต์พุตไฟฟ้าให้คงที่นี่เป็นสิ่งสำคัญในอุปกรณ์ที่ต้องใช้แหล่งจ่ายไฟคงที่

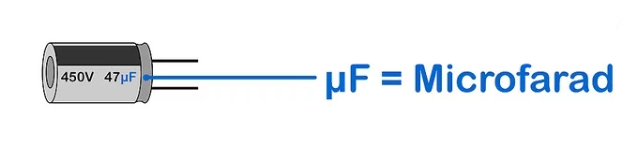

รูปที่ 2 ไมโครฟาร์ด

ในระบบเสียงตัวเก็บประจุ microfarad ใช้สำหรับการเชื่อมต่อสัญญาณ พวกเขาอนุญาตให้สัญญาณกระแสสลับ (AC) สลับผ่านในขณะที่ การปิดกั้นกระแสตรง (DC) ซึ่งช่วยรักษาความชัดเจนและไม่บิดเบือน เสียง.หากไม่มีตัวเก็บประจุเหล่านี้สัญญาณ DC ที่ไม่พึงประสงค์อาจสร้างความเสียหายให้กับเสียง อุปกรณ์.ตัวเก็บประจุ Microfarad ยังมีประโยชน์ในการจัดเก็บพลังงาน ระบบพวกเขาช่วยให้การส่งมอบพลังงานราบรื่นโดยการจัดเก็บและปล่อย พลังงานเมื่อจำเป็นสิ่งนี้มีประโยชน์ในอุปกรณ์อิเล็กทรอนิกส์ที่ต้อง ปรับเปลี่ยนความต้องการพลังงานอย่างรวดเร็วจากแกดเจ็ตขนาดเล็กไปจนถึงขนาดใหญ่ เครื่องจักรอุตสาหกรรมตัวเก็บประจุเหล่านี้ปรับปรุงประสิทธิภาพและ ความน่าเชื่อถือโดยทำหน้าที่เป็นบัฟเฟอร์พลังงานพวกเขาป้องกันแรงดันไฟฟ้ากะทันหัน หยดหรือแหลมที่อาจเป็นอันตรายต่อส่วนประกอบที่ละเอียดอ่อน

หนึ่งในตัวเก็บประจุ microfarad ที่พบมากที่สุดคือตัวเก็บประจุอิเล็กโทรไลต์ตัวเก็บประจุเหล่านี้มักจะพบในวงจรที่แปลงกระแสสลับ (AC) เป็นกระแสไฟฟ้าโดยตรง (DC)การแปลงนี้เป็นสิ่งจำเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์จำนวนมากเนื่องจากทำงานส่วนใหญ่ในพลังงาน DCตัวเก็บประจุ Microfarad ในวงจรเหล่านี้ช่วยให้แน่ใจว่าการไหลของพลังงานที่ราบรื่นและมั่นคงซึ่งเป็นสิ่งสำคัญสำหรับการทำงานที่เหมาะสมของส่วนประกอบอิเล็กทรอนิกส์พวกเขายังยืดอายุการใช้งานของอุปกรณ์โดยลดความเครียดในชิ้นส่วนไฟฟ้าเพื่อให้การระบุได้ง่ายขึ้นตัวเก็บประจุ microfarad จะถูกระบุว่ามีค่าความจุเช่น 1 µF สำหรับหนึ่งไมโครฟาร์ดสัญกรณ์นี้ช่วยเลือกตัวเก็บประจุที่เหมาะสมสำหรับวงจรของพวกเขาการใช้ค่าตัวเก็บประจุที่ถูกต้องจำเป็นต้องหลีกเลี่ยงการทำงานผิดปกติของวงจรหรือความล้มเหลวด้วยการติดตามการติดฉลากมาตรฐานและการทำความเข้าใจบทบาทของตัวเก็บประจุของไมโครฟาร์ดคุณสามารถออกแบบและสร้างระบบอิเล็กทรอนิกส์ที่เชื่อถือได้สำหรับแอพพลิเคชั่นที่หลากหลาย

การวัด Farad และ capacitive

Farad (F) เป็นหน่วยความจุอย่างเป็นทางการในระบบระหว่างประเทศของหน่วย (SI)ช่วยวัดค่าไฟฟ้าที่ตัวเก็บประจุสามารถเก็บได้Farad ถูกกำหนดโดยใช้สมการ:

ในสูตรนี้ C ย่อมาจากความจุใน Farads ถาม แสดงถึงค่าใช้จ่ายใน Coulombs และ V คือแรงดันไฟฟ้าเป็นโวลต์ตัวเก็บประจุมีความจุของหนึ่งฟาร์ดถ้าเก็บค่าใช้จ่ายของคูลอมบ์หนึ่งตัวทำให้แรงดันไฟฟ้าเพิ่มขึ้นหนึ่งโวลต์ซึ่งหมายความว่า Farad วัดว่าตัวเก็บประจุสามารถเก็บและปลดปล่อยพลังงานไฟฟ้าได้ดีเพียงใดอย่างไรก็ตาม Farad หนึ่งตัวเป็นหน่วยที่มีขนาดใหญ่มากทำให้ไม่สามารถใช้งานได้สำหรับอุปกรณ์อิเล็กทรอนิกส์ในชีวิตประจำวันหากตัวเก็บประจุมีความจุของ Farad หนึ่งอันมันจะใหญ่เกินไปที่จะพอดีกับอุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่ให้ใช้หน่วยขนาดเล็กเช่น microfarads (µF), nanofarads (NF) และ picofarads (PF)หน่วยขนาดเล็กเหล่านี้ทำให้การออกแบบวงจรอิเล็กทรอนิกส์ขนาดกะทัดรัดและมีประสิทธิภาพง่ายขึ้นโดยไม่ต้องใช้พื้นที่มากเกินไปการใช้หน่วยย่อยเหล่านี้ตัวเก็บประจุสามารถสร้างได้ในขนาดที่แตกต่างกันเพื่อให้เหมาะกับความต้องการเฉพาะไม่ว่าจะในโทรศัพท์มือถือขนาดเล็กหรือระบบพลังงานขนาดใหญ่ตัวเก็บประจุช่วยให้การเปลี่ยนแปลงแรงดันไฟฟ้าราบรื่นกรองเสียงที่ไม่พึงประสงค์และป้องกันวงจรจากแรงดันไฟฟ้าอย่างฉับพลัน

แม้ว่าอุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่จะใช้ตัวเก็บประจุที่มีค่าไมโครฟาราดหรือนาโนฟาเรด แต่ Farad ยังคงมีความสำคัญในการใช้งานพิเศษตัวอย่างหนึ่งคือ Supercapacitors ซึ่งมีค่าความจุสูงมากsupercapacitors เหล่านี้ใช้ในยานพาหนะไฟฟ้าซึ่งให้พลังงานอย่างรวดเร็วและในระบบพลังงานหมุนเวียนที่พวกเขาช่วยสร้างเสถียรภาพของแหล่งจ่ายไฟเนื่องจากพวกเขาสามารถชาร์จและปล่อยอย่างรวดเร็ว supercapacitors จึงมีประโยชน์สำหรับการจัดการความต้องการพลังงานสูงอย่างมีประสิทธิภาพการทำความเข้าใจกับ Farad และหน่วยที่เล็กลงช่วยเลือกตัวเก็บประจุที่เหมาะสมสำหรับการออกแบบอิเล็กทรอนิกส์ที่แตกต่างกันโดยการเลือกค่าความจุที่เหมาะสมคุณสามารถมั่นใจได้ว่าอุปกรณ์ทำงานได้อย่างราบรื่นและน่าเชื่อถือความรู้นี้เป็นสิ่งจำเป็นสำหรับการพัฒนาระบบอิเล็กทรอนิกส์ที่ดีขึ้นและมีประสิทธิภาพมากขึ้นในอุตสาหกรรมต่างๆ

Nanofarad เป็นตารางการแปลง microfarad

ตารางแสดงการวัด nanofarad ต่างๆที่แปลงเป็น microfarads

Nanofarad (NF)	Microfarad (µF)
0.01 NF	0.00001 µf
0.1 nf	0.0001 µf
1 nf	0.001 µf
2 NF	0.002 µf
3 NF	0.003 µf
4 NF	0.004 µf
5 nf	0.005 µf
6 NF	0.006 µf
7 NF	0.007 µf
8 NF	0.008 µf
9 NF	0.009 µf
10 nf	0.01 µf
20 nf	0.02 µf
30 nf	0.03 µf
40 nf	0.04 µf
50 nf	0.05 µf
60 nf	0.06 µf
70 NF	0.07 µf
80 nf	0.08 µf
90 NF	0.09 µf
100 nf	0.1 µf
200 NF	0.2 μF
300 nf	0.3 μF
400 nf	0.4 μF
500 nf	0.5 μF
600 nf	0.6 μF
700 nf	0.7 μF
800 nf	0.8 μF
900 nf	0.9 μF
1 000 nf	1 µf
2 000 NF	2 µf
3 000 NF	3 µf
4 000 nf	4 µf
5 000 nf	5 µf
6 000 NF	6 µf
7 000 NF	7 µf
8 000 NF	8 µf
9 000 NF	9 µf
10 000 nf	10 µf

วิธีการแปลงนาโนฟาเรดเป็น microfarads?

การแปลงค่าความจุจาก nanofarads (NF) เป็น microfarads (µF) เป็นงานสำคัญในอุปกรณ์อิเล็กทรอนิกส์ช่วยในการเลือกตัวเก็บประจุที่เหมาะสมสำหรับวงจรเพื่อให้แน่ใจว่าส่วนประกอบทำงานร่วมกันได้อย่างถูกต้องหน่วยการวัดที่แตกต่างกันใช้เพื่ออธิบายความจุดังนั้นการทำความเข้าใจวิธีการสลับระหว่างพวกเขาเป็นสิ่งจำเป็นเมื่ออ่านไดอะแกรมวงจรการสั่งซื้อชิ้นส่วนหรือแทนที่ตัวเก็บประจุในอุปกรณ์อิเล็กทรอนิกส์

วิธีการแปลง

ในการแปลง Nanofarads เป็น microfarads คุณต้องจำกฎง่ายๆ:

ซึ่งหมายความว่าในการเปลี่ยนค่าความจุจากนาโนฟาเรดเป็นไมโครฟาเรดคุณเพียงแค่แบ่งออกเป็น 1,000 วิธีนี้ช่วยให้มั่นใจได้ถึงความแม่นยำและความสอดคล้องเมื่อทำงานกับค่าตัวเก็บประจุที่แตกต่างกันในแอปพลิเคชันอิเล็กทรอนิกส์ต่างๆสมมติว่าคุณมีตัวเก็บประจุที่มีป้ายกำกับ 5000 NF และคุณต้องแปลงเป็น microfarads:

ดังนั้น 5000 NF เท่ากับ 5 µFโดยทำตามกฎการแบ่งแบบง่าย ๆ นี้คุณสามารถแปลงค่า nanofarad ใด ๆ เป็น microfarads ได้อย่างรวดเร็วโดยไม่ต้องสับสนเหตุผลที่อยู่เบื้องหลังการแปลงนี้อยู่ในคำจำกัดความของคำนำหน้าเมตริกที่ใช้ในระบบระหว่างประเทศของหน่วย (SI):

• Micro (µ) หมายถึง10⁻⁶ Farads (หนึ่งล้านของ Farad)

•นาโน (n) หมายถึง10⁻⁹ Farads (หนึ่งพันล้านของ Farad)

เนื่องจากหนึ่ง microfarad (1 µF) เท่ากับ 1,000 nanofarads (1,000 NF) การแปลงเป็นไปตามอัตราส่วน 1,000: 1 อย่างง่ายสิ่งนี้ทำให้การคำนวณง่ายขึ้นและช่วยหลีกเลี่ยงข้อผิดพลาดเมื่อสลับระหว่างหน่วยความจุที่แตกต่างกันการแปลงนี้มีประโยชน์มากในอุปกรณ์อิเล็กทรอนิกส์โดยเฉพาะอย่างยิ่งเมื่ออ่านค่าตัวเก็บประจุในไดอะแกรมวงจรหรือทำงานกับระบบการติดฉลากที่แตกต่างกันผู้ผลิตบางรายแสดงรายการความจุในนาโนฟาเรดในขณะที่รายอื่นใช้ไมโครไฟราดความสามารถในการสลับระหว่างหน่วยเหล่านี้จะช่วยป้องกันข้อผิดพลาดเมื่อเลือกส่วนประกอบความรู้นี้จำเป็นเมื่อเปลี่ยนตัวเก็บประจุหากวงจรต้องการ 0.47 µF แต่ตัวเก็บประจุที่มีอยู่มีป้ายกำกับ 470 NF โดยรู้ว่า 470 NF = 0.47 µF ช่วยให้คุณสามารถใช้ส่วนที่ถูกต้องได้อย่างมั่นใจด้วยการเรียนรู้การแปลงอย่างง่ายนี้คุณสามารถมั่นใจได้ว่าการเลือกตัวเก็บประจุที่เหมาะสมรักษาฟังก์ชั่นวงจรและป้องกันความล้มเหลวทางไฟฟ้าทั้งในอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กและระบบอุตสาหกรรมที่ซับซ้อน

สูตรการแปลงความจุ

การทำความเข้าใจวิธีการแปลงค่าความจุระหว่างหน่วยต่าง ๆ เป็นสิ่งสำคัญมากในอุปกรณ์อิเล็กทรอนิกส์เมื่อออกแบบวงจรคนอื่น ๆ มักจะทำงานร่วมกับตัวเก็บประจุที่มีป้ายกำกับในหน่วยต่าง ๆ เช่น nanofarads (NF) และ microfarads (µF)การรู้วิธีสลับระหว่างหน่วยเหล่านี้ช่วยให้มั่นใจได้ว่าส่วนประกอบที่เหมาะสมจะถูกเลือกและใช้อย่างถูกต้องในระบบอิเล็กทรอนิกส์ความจุเป็นตัวชี้วัดว่าตัวเก็บประจุไฟฟ้าสามารถเก็บประจุไฟฟ้าได้เท่าใดเนื่องจากตัวเก็บประจุมีหลายขนาดจึงมีข้อความที่มีคำนำหน้าหน่วยที่แตกต่างกันเพื่อให้ค่าของพวกเขาง่ายต่อการอ่านและใช้งานความสามารถในการแปลงระหว่าง nanofarads (NF) และ microfarads (µF) เป็นสิ่งจำเป็นสำหรับการออกแบบวิเคราะห์และแก้ไขปัญหาวงจรอิเล็กทรอนิกส์

เพื่อเปลี่ยนค่าความจุจาก Nanofarads (NF) ถึง microfarads (µf)คูณจำนวน nanofarads ด้วย 0.001นี่เป็นเพราะ 1 microfarad เท่ากับ 1,000 nanofaradsสูตรการแปลง:

ตัวอย่างหากคุณมีตัวเก็บประจุ 2200 NF และต้องการแปลงเป็น microfarads:

ดังนั้น 2200 NF เท่ากับ 2.2 µF

เพื่อแปลงค่าความจุจาก microfarads (µf) ถึง Nanofarads (NF)คูณจำนวน microfarads ด้วย 1,000 เนื่องจาก 1 microfarad มี 1,000 nanofarads การคูณอย่างง่ายนี้ช่วยในการค้นหาค่าที่เทียบเท่าได้อย่างรวดเร็วสูตรการแปลง:

ตัวอย่างหากคุณมีตัวเก็บประจุที่มีความจุ 4.7 µF และต้องการแปลงเป็น nanofarads:

ดังนั้น 4.7 µF เท่ากับ 4700 NF

สูตรง่ายๆเหล่านี้ทำให้ง่ายต่อการทำงานกับค่าความจุที่แตกต่างกันไดอะแกรมวงจรแผ่นข้อมูลและฉลากส่วนประกอบจำนวนมากใช้หน่วยที่แตกต่างกันการแปลงที่รวดเร็วและแม่นยำช่วยในการเลือกตัวเก็บประจุที่เหมาะสมเมื่อเปลี่ยนหรืออัพเกรดส่วนประกอบการอ่านและการตีความไดอะแกรมวงจรที่มีสัญลักษณ์หน่วยที่แตกต่างกันและป้องกันข้อผิดพลาดที่อาจนำไปสู่ความผิดปกติหรือความไร้ประสิทธิภาพโดยการเรียนรู้การแปลงเหล่านี้ทุกคนที่ทำงานกับอุปกรณ์อิเล็กทรอนิกส์สามารถจัดการตัวเก็บประจุและวงจรการออกแบบที่ทำงานได้อย่างมีประสิทธิภาพและน่าเชื่อถือไม่ว่าจะทำงานเกี่ยวกับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กหรือระบบไฟฟ้าขนาดใหญ่การคำนวณอย่างง่ายเหล่านี้ช่วยให้มั่นใจได้ถึงความแม่นยำในการออกแบบและประสิทธิภาพของวงจร

ใช้เทคนิคการแปลงในสถานการณ์จริง

การแปลงค่าความจุจาก nanofarads (NF) เป็น microfarads (µF) เป็นงานทั่วไปในอุปกรณ์อิเล็กทรอนิกส์ส่วนประกอบอิเล็กทรอนิกส์จำนวนมากโดยเฉพาะตัวเก็บประจุมีป้ายกำกับที่มีคำนำหน้าหน่วยที่แตกต่างกันขึ้นอยู่กับผู้ผลิตหรือภูมิภาคไดอะแกรมวงจรและข้อกำหนดทางเทคนิคบางรายการแสดงค่าความจุในไมโครฟาเรดในขณะที่คนอื่นใช้นาโนฟาเรดเพื่อให้แน่ใจว่าตัวเก็บประจุที่ถูกต้องใช้ในวงจรคุณจะต้องสามารถแปลงระหว่างหน่วยเหล่านี้ได้อย่างง่ายดายความสามารถนี้ช่วยป้องกันข้อผิดพลาดทำให้มั่นใจได้ถึงความเข้ากันได้ระหว่างส่วนประกอบและช่วยให้ฟังก์ชั่นวงจรที่ราบรื่นไม่ว่าจะเป็นการออกแบบวงจรใหม่การแก้ไขปัญหาวงจรที่มีอยู่หรือการเปลี่ยนตัวเก็บประจุการแปลงที่รวดเร็วและแม่นยำระหว่างนาโนฟาเรดและไมโครฟาร์ดช่วยรักษาประสิทธิภาพและความน่าเชื่อถือในระบบอิเล็กทรอนิกส์

สถานการณ์ทั่วไปอย่างหนึ่งที่จำเป็นต้องมีการแปลงความจุคือเมื่อทำงานกับค่าความจุที่ใหญ่ขึ้นสมมติว่าคุณมีตัวเก็บประจุที่มีป้ายกำกับ 2,000 nanofarads (NF) แต่แผนภาพวงจรของคุณระบุว่าความจุที่ต้องการควรอยู่ใน microfarads (µF)ในการตรวจสอบว่าตัวเก็บประจุนี้เหมาะสมหรือไม่คุณต้องแปลงค่าเป็นไมโครไฟราดสูตรสำหรับการแปลง NF เป็น µF นั้นง่าย: แบ่งความจุในนาโนฟาเรดโดย 1,000 การใช้สูตรนี้เราคำนวณ 2000 NF ÷ 1000 = 2 µFซึ่งหมายความว่าตัวเก็บประจุที่มีความจุ 2,000 NF เทียบเท่ากับ 2 µF และสามารถใช้ในวงจรใด ๆ ที่ต้องใช้ตัวเก็บประจุ 2 µFการแปลงอย่างรวดเร็วนี้ช่วยให้สามารถตรวจสอบข้อกำหนดของส่วนประกอบและตรวจสอบให้แน่ใจว่าตัวเก็บประจุที่เหมาะสมถูกเลือกสำหรับวงจร

อีกตัวอย่างหนึ่งเกี่ยวข้องกับการแปลงค่าความจุที่เล็กลงจากนาโนฟาเรดเป็นไมโครไฟราดสมมติว่าคุณมีตัวเก็บประจุที่มีความจุ 750 NF แต่วงจรต้องการค่าที่จะอยู่ใน µF เพื่อความเข้ากันได้ด้วยการใช้สูตรการแปลงเดียวกันเราแบ่ง 750 NF โดย 1,000 ซึ่งส่งผลให้ 0.75 µFนี่เป็นการยืนยันว่าตัวเก็บประจุที่มีป้ายกำกับ 750 NF นั้นเหมือนกับหนึ่งที่มีป้ายกำกับ 0.75 µFวิธีที่ง่าย แต่มีประสิทธิภาพนี้ช่วยหลีกเลี่ยงความสับสนเมื่อเลือกหรือแทนที่ตัวเก็บประจุเพื่อให้มั่นใจว่าค่าที่เหมาะสมจะใช้ในการรักษาประสิทธิภาพของวงจรและความเสถียร

การทำความเข้าใจและการใช้การแปลงเหล่านี้มีความสำคัญเนื่องจากค่าความจุมักจะแสดงในหน่วยต่าง ๆ ในเอกสารทางเทคนิคและไดอะแกรมวงจรต่างๆการทำงานกับแผ่นข้อมูลที่แสดงค่าตัวเก็บประจุในนาโนฟาเรด แต่วงจรกำลังออกแบบใช้ไมโครฟาเรดโดยรู้วิธีการแปลงระหว่างทั้งสองทำให้มั่นใจได้ว่าส่วนประกอบที่ถูกต้องจะถูกเลือกความรู้นี้มีประโยชน์เมื่อสั่งซื้อตัวเก็บประจุจากซัพพลายเออร์ที่แตกต่างกันในกรณีที่ไม่มีค่าตัวเก็บประจุเฉพาะการแปลงระหว่างหน่วยเหล่านี้ช่วยให้สามารถค้นหาทางเลือกที่เหมาะสมด้วยความจุที่เทียบเท่ากันป้องกันความล่าช้าในการประกอบวงจรหรือการซ่อมแซมเทคนิคการแปลงความจุความสามารถในการเรียนรู้ความแม่นยำความเข้ากันได้และความน่าเชื่อถือของวงจรอิเล็กทรอนิกส์การแปลงระหว่าง nanofarads และ microfarads ช่วยในการป้องกันการทำงานผิดปกติของวงจรหลีกเลี่ยงข้อผิดพลาดที่มีราคาแพงและทำให้มั่นใจได้ว่าประสิทธิภาพทางอิเล็กทรอนิกส์ที่ราบรื่นไม่ว่าจะทำงานกับอุปกรณ์อิเล็กทรอนิกส์ที่เรียบง่ายหรือวงจรอุตสาหกรรมที่ซับซ้อนการรู้วิธีการสลับระหว่างหน่วยเหล่านี้อย่างรวดเร็วและแม่นยำเป็นทักษะที่มีค่าที่ช่วยเพิ่มประสิทธิภาพและความแม่นยำในการออกแบบอิเล็กทรอนิกส์และการแก้ไขปัญหา

ค่าความจุมาตรฐานและ e-series

ในอุปกรณ์อิเล็กทรอนิกส์ตัวเก็บประจุมีค่าต่าง ๆ มากมาย แต่ไม่ใช่ทุกค่าที่เป็นไปได้ที่จะผลิตค่าตัวเก็บประจุจะเป็นไปตามระบบมาตรฐานที่เรียกว่า E-Seriesระบบนี้ช่วยให้แน่ใจว่าตัวเก็บประจุมีอยู่ในค่าเชิงตรรกะและการใช้งานจริงทำให้ง่ายต่อการเลือกส่วนประกอบที่เหมาะสมสำหรับวงจรE-Series จัดค่าในลักษณะที่ครอบคลุมระดับความแม่นยำและความอดทนที่แตกต่างกันทำให้อุปกรณ์อิเล็กทรอนิกส์ทำงานได้อย่างน่าเชื่อถือโดยไม่ต้องใช้ค่าส่วนประกอบที่หลากหลาย

E-Series เป็นระบบที่จัดค่าส่วนประกอบในแบบที่มีโครงสร้างแบ่งแต่ละทศวรรษ (ช่วงของค่าตั้งแต่ 1 ถึง 10, 10 ถึง 100 และอื่น ๆ ) เป็นจำนวนค่าที่ต้องการค่าเหล่านี้ถูกเลือกโดยใช้มาตราส่วนลอการิทึมซึ่งหมายความว่าแต่ละขั้นตอนในซีรีส์แสดงถึงการเพิ่มขึ้นของเปอร์เซ็นต์จากค่าก่อนหน้ากลุ่ม E-Series ที่แตกต่างกันมีอยู่เพื่อให้ตรงกับระดับความอดทนต่าง ๆ ในส่วนประกอบอิเล็กทรอนิกส์ยิ่งมีค่ามากขึ้นต่อทศวรรษต่อทศวรรษความทนทานต่อความทนทานและส่วนประกอบที่แม่นยำยิ่งขึ้น

ซีรี่ส์ E3: มี 3 ค่าต่อทศวรรษและใช้สำหรับส่วนประกอบที่มีความอดทนมาก± 40%สิ่งเหล่านี้ใช้ในแอปพลิเคชันที่ไม่จำเป็นต้องมีความแม่นยำสูง

ซีรี่ส์ E6: มี 6 ค่าต่อทศวรรษและใช้สำหรับส่วนประกอบที่มีความอดทน± 20%ซีรี่ส์นี้สมดุลค่าใช้จ่ายและความแม่นยำและพบได้ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์

ซีรี่ส์ E12: มี 12 ค่าต่อทศวรรษและใช้สำหรับส่วนประกอบที่มีความอดทน± 10%เป็นที่ต้องการสำหรับการใช้งานอิเล็กทรอนิกส์ที่แม่นยำยิ่งขึ้น

ซีรี่ส์ E24: มี 24 ค่าต่อทศวรรษและออกแบบมาสำหรับส่วนประกอบที่มีความอดทน± 5%มันถูกใช้ในอุตสาหกรรมและอุปกรณ์อิเล็กทรอนิกส์พิเศษ

E48 Series: มี 48 ค่าต่อทศวรรษและรองรับความอดทน± 2%เหมาะสำหรับแอปพลิเคชันที่มีความแม่นยำสูงเช่นอุปกรณ์สื่อสาร

E96 Series: มี 96 ค่าต่อทศวรรษและรองรับความอดทน± 1%ชุดนี้ใช้ในอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำซึ่งค่าส่วนประกอบจะต้องมีความแม่นยำสูง

E192 Series: มี 192 ค่าต่อทศวรรษและใช้สำหรับส่วนประกอบที่มีความคลาดเคลื่อนอย่างแน่นหนามาก± 0.5%, ± 0.25%หรือ± 0.1%ตัวเก็บประจุเหล่านี้ยอดเยี่ยมในเทคโนโลยีขั้นสูงและโครงการวิศวกรรมที่แม่นยำ

ตัวอย่างเช่นภายในซีรี่ส์ E6 ค่าตัวเก็บประจุที่ต้องการรวมถึง 10, 15, 22, 33, 47 และ 68 ในขณะที่ซีรีส์ดำเนินไปเป็น E12, E24 และอื่น ๆ.ระบบนี้ช่วยให้มั่นใจได้ว่าคุณสามารถเลือกค่าตัวเก็บประจุที่เหมาะสมที่สุดโดยไม่ต้องใช้ทุกหมายเลขที่เป็นไปได้ทำให้การเลือกส่วนประกอบง่ายขึ้นและมีประสิทธิภาพมากขึ้น

การคำนวณปฏิกิริยา capacitive ในวงจร AC

การทำความเข้าใจการตอบสนองแบบ capacitive เป็นสิ่งสำคัญเมื่อทำงานกับวงจร ACตัวเก็บประจุไม่ได้ทำในลักษณะเดียวกันในวงจร AC เช่นเดียวกับที่พวกเขาทำในวงจร DCแทนที่จะเก็บประจุเพียงแค่พวกเขาคัดค้านการไหลของกระแสสลับ (AC) ในลักษณะที่ขึ้นอยู่กับความถี่ของสัญญาณฝ่ายค้านนี้เป็นที่รู้จักกันในชื่อ capacitive reactance (xₐₙₐₜₕc)ซึ่งแตกต่างจากความต้านทานซึ่งยังคงคงที่การเปลี่ยนแปลงปฏิกิริยา capacitive ขึ้นอยู่กับความถี่ของสัญญาณ AC และความจุของตัวเก็บประจุการเรียนรู้วิธีการคำนวณปฏิกิริยาแบบ capacitive ช่วยออกแบบวงจรที่ทำงานได้อย่างถูกต้องในแอปพลิเคชันเช่นการกรองสัญญาณการจับคู่ความต้านทานและการเปลี่ยนเฟสปฏิกิริยา capacitive ของตัวเก็บประจุในวงจร AC สามารถคำนวณได้โดยใช้สูตร:

ที่ไหน XC เป็นปฏิกิริยา capacitive (วัดเป็นโอห์ม, Ω), f คือความถี่ของสัญญาณ AC (วัดใน Hertz, Hz), C คือความจุ (วัดใน Farads, F) และ π (PI) เป็นค่าคงที่ทางคณิตศาสตร์ประมาณ 3.14159

สูตรนี้แสดงให้เห็นว่าปฏิกิริยาแบบ capacitive เป็นสัดส่วนผกผันกับทั้งความถี่และความจุในแง่การปฏิบัติเมื่อความถี่เพิ่มขึ้นปฏิกิริยา capacitive จะลดลงทำให้ AC ผ่านตัวเก็บประจุได้มากขึ้นในทำนองเดียวกันเมื่อความจุเพิ่มขึ้นปฏิกิริยาก็ลดลงเช่นกันซึ่งหมายถึงตัวเก็บประจุอนุญาตให้ไหลเวียนของ AC มากขึ้นความสัมพันธ์นี้มีความสำคัญในการออกแบบวงจรโดยเฉพาะอย่างยิ่งในแอพพลิเคชั่นเช่นการกรองการมีเพศสัมพันธ์และการจับคู่ความต้านทานซึ่งตัวเก็บประจุมีบทบาทในการควบคุมการไหลของสัญญาณและประสิทธิภาพของระบบ

เนื่องจากตัวเก็บประจุส่วนใหญ่ที่ใช้ในวงจรมีค่าความจุใน microfarads (µf) หรือ Nanofarads (NF)มันเป็นสิ่งสำคัญที่จะต้องแปลงค่าเหล่านี้เป็น Farads (F) ก่อนที่จะใช้สูตรกฎการแปลงคือ:

• 1 µf = 1 ×10⁻⁶ F (หนึ่งไมโครฟาราดเท่ากับหนึ่งล้านของฟาร์ด)

• 1 nf = 1 ×10⁻⁹ F (หนึ่งนาฟาร์ดเท่ากับหนึ่งพันล้านของ Farad)

ก่อนที่จะทำการคำนวณให้แสดงความจุใน Farads เสมอเพื่อให้แน่ใจว่ามีความแม่นยำ

การคำนวณตัวอย่าง: ผลของความถี่และความจุ

ปฏิกิริยาแบบ capacitive ที่ความถี่ที่แตกต่างกัน

ลองพิจารณาตัวเก็บประจุที่มีความจุ 100 NF (0.1 µF หรือ 0.1 ×10⁻⁶ F) และคำนวณปฏิกิริยา capacitive ที่ความถี่ที่แตกต่างกัน:

1. ที่ 50 Hz:

2. ที่ 1 kHz (1,000 Hz):

3. ที่ 10 kHz (10,000 Hz):

ผลลัพธ์เหล่านี้แสดงให้เห็นว่าเมื่อความถี่เพิ่มขึ้นปฏิกิริยา capacitive จะลดลงซึ่งหมายความว่าที่ความถี่ที่สูงขึ้นตัวเก็บประจุช่วยให้ AC ผ่านได้มากขึ้นทำให้เป็นตัวกรองสูงผ่านที่มีประสิทธิภาพในวงจรอิเล็กทรอนิกส์

ปฏิกิริยาแบบ capacitive ที่มีค่าความจุที่แตกต่างกัน

ทีนี้มาดูกันว่าปฏิกิริยาของ capacitive เปลี่ยนแปลงอย่างไรเมื่อใช้ตัวเก็บประจุที่แตกต่างกันรักษาค่าคงที่ความถี่ที่ 1 kHz (1,000 Hz):

1. สำหรับ 10 nf (0.01 µF หรือ 0.01 ×10⁻⁶ F):

2. สำหรับ 1 µF (1 ×10⁻⁶ F):

3. สำหรับ 10 µF (10 ×10⁻⁶ F):

การคำนวณเหล่านี้แสดงให้เห็นว่าเมื่อความจุเพิ่มขึ้นปฏิกิริยาของ capacitive จะลดลงซึ่งหมายความว่าตัวเก็บประจุขนาดใหญ่ช่วยให้ AC ไหลมากขึ้นซึ่งมีประโยชน์ในการใช้งานเช่นการกรองแหล่งจ่ายไฟซึ่งตัวเก็บประจุช่วยให้ความผันผวนของแรงดันไฟฟ้าราบรื่น

ผลกระทบต่อประสิทธิภาพของวงจร

ตัวกรองความถี่: ตัวเก็บประจุมีบทบาทในแอพพลิเคชั่นการกรองความถี่โดยเฉพาะอย่างยิ่งในการออกแบบตัวกรองผ่านผ่านผ่านและสูงตัวกรองสูงผ่านช่วยให้สัญญาณความถี่สูงผ่านในขณะที่ปิดกั้นสัญญาณความถี่ต่ำทำให้มีประโยชน์ในแอปพลิเคชันเช่นการทำให้เท่าเทียมกันด้วยเสียงและการประมวลผลสัญญาณในทางกลับกันตัวกรองต่ำผ่านอนุญาตให้สัญญาณความถี่ต่ำในขณะที่ลดทอนความถี่ที่สูงขึ้นในการทำให้สัญญาณที่เรียบและลดเสียงรบกวนในแหล่งจ่ายไฟด้วยการเลือกค่าความจุอย่างระมัดระวังคุณสามารถปรับความถี่ cutoff ของตัวกรองเหล่านี้ได้อย่างละเอียดการควบคุมความถี่ที่ได้รับอนุญาตหรือระงับหลักการนี้ถูกนำไปใช้อย่างกว้างขวางในระบบเสียงวิทยุและอุปกรณ์การสื่อสารซึ่งจำเป็นต้องมีการควบคุมความถี่ที่แม่นยำสำหรับการส่งสัญญาณและการรับสัญญาณที่ชัดเจน

การจับคู่อิมพีแดนซ์: ในวงจร AC การจับคู่อิมพีแดนซ์เป็นสิ่งสำคัญสำหรับการเพิ่มการถ่ายโอนพลังงานและลดการสะท้อนสัญญาณหรือการสูญเสียให้น้อยที่สุดความต้านทานที่ไม่ตรงกันสามารถนำไปสู่การถ่ายโอนพลังงานที่ไม่มีประสิทธิภาพการย่อยสลายของสัญญาณและการรบกวนที่ไม่พึงประสงค์โดยเฉพาะอย่างยิ่งในการใช้งานความถี่สูงตัวเก็บประจุช่วยให้การจับคู่ความต้านทานที่เหมาะสมโดยการปรับส่วนประกอบปฏิกิริยาของความต้านทานของวงจรเพื่อให้มั่นใจว่าการไหลของสัญญาณที่ดีที่สุดเทคนิคนี้มีความสำคัญในวงจรความถี่วิทยุ (RF) และอุปกรณ์อิเล็กทรอนิกส์เสียงซึ่งต้องรักษาความแข็งแรงของสัญญาณและความชัดเจนที่สอดคล้องกันความต้านทานที่จับคู่อย่างเหมาะสมช่วยเพิ่มประสิทธิภาพของเสาอากาศสายส่งและเครื่องขยายเสียงช่วยเพิ่มประสิทธิภาพของวงจรโดยรวมและความเสถียร

การเปลี่ยนเฟส: หนึ่งในคุณสมบัติที่เป็นเอกลักษณ์ของตัวเก็บประจุในวงจร AC คือความสามารถในการเปลี่ยนเฟสของสัญญาณปัจจุบันสลับ 90 องศาในวงจร capacitive ล้วนๆปัจจุบันนำไปสู่แรงดันไฟฟ้าโดยหนึ่งในสี่ของวัฏจักรซึ่งเป็นพฤติกรรมที่ใช้อย่างมีกลยุทธ์ในการใช้งานอิเล็กทรอนิกส์ต่างๆคุณสมบัติการเปลี่ยนเฟสนี้ยอดเยี่ยมในออสซิลเลเตอร์ซึ่งตัวเก็บประจุช่วยสร้างรูปคลื่นที่เสถียรสำหรับนาฬิกาและวงจรการประมวลผลสัญญาณนอกจากนี้ยังใช้ในวงจรควบคุมมอเตอร์เพื่อสร้างความแตกต่างของเฟสที่จำเป็นสำหรับการเริ่มต้นและเรียกใช้มอเตอร์ไฟฟ้าบางประเภทด้วยการใช้ประโยชน์จากตัวเก็บประจุสำหรับการเปลี่ยนเฟสคุณสามารถออกแบบการประมวลผลสัญญาณและระบบควบคุมที่มีประสิทธิภาพมากขึ้นในแอพพลิเคชั่นที่หลากหลาย

ความผิดพลาดทั่วไปใน Nanofarad เป็น Microfarad Conversion

เนื่องจากตัวเก็บประจุมีการติดป้ายโดยใช้หน่วยที่แตกต่างกันทำความเข้าใจวิธีที่ถูกต้องในการแปลงระหว่างพวกเขาทำให้มั่นใจได้ว่าการออกแบบวงจรที่แม่นยำและการเลือกส่วนประกอบที่เหมาะสมอย่างไรก็ตามแม้ความผิดพลาดเล็กน้อยในกระบวนการแปลงอาจทำให้เกิดปัญหาสำคัญในวงจรอิเล็กทรอนิกส์ข้อผิดพลาดในค่าความจุสามารถนำไปสู่การประมวลผลสัญญาณที่ไม่ถูกต้องการควบคุมแหล่งจ่ายไฟที่ไม่เสถียรและแม้กระทั่งความล้มเหลวของวงจรที่สมบูรณ์เพื่อป้องกันปัญหาเหล่านี้เป็นสิ่งสำคัญที่จะต้องตระหนักถึงความผิดพลาดทั่วไปที่เกิดขึ้นระหว่างการแปลง NF ถึง µF และวิธีหลีกเลี่ยง

การยึดมั่นกับปัจจัยการแปลงที่ถูกต้อง

หนึ่งในแง่มุมที่สำคัญที่สุดของการแปลง NF เป็น µF คือการใช้ปัจจัยการแปลงที่ถูกต้องกฎพื้นฐานคือ:

1µF = 1000NF

ซึ่งหมายความว่าในการแปลง nanofarads เป็น microfarads คุณต้องหารด้วย 1,000 ในทำนองเดียวกันในการแปลง microfarads เป็น nanofarads คุณคูณด้วย 1,000 ข้อผิดพลาดทั่วไปเกิดขึ้นเมื่อใช้ปัจจัยการแปลงที่ไม่ถูกต้องบางคนแบ่งออกเป็น 100 หรือ 10,000 แทนแทน 1,000 ซึ่งส่งผลให้ค่าความจุผิดอย่างสมบูรณ์ตัวอย่างเช่นหากคุณมี 4700 NF และหารด้วย 100 โดยไม่ตั้งใจแทนที่จะเป็น 1,000 คุณจะได้รับ 47 µF แทน 4.7 µF ที่ถูกต้องข้อผิดพลาดดังกล่าวอาจนำไปสู่การไม่ตรงกันอย่างรุนแรงในประสิทธิภาพของวงจรทำให้เกิดความไม่แน่นอนหรือลักษณะการกรองที่ไม่ถูกต้อง

เพื่อหลีกเลี่ยงความผิดพลาดนี้ให้ตรวจสอบปัจจัยการแปลงก่อนทำการคำนวณหากไม่แน่ใจให้ดูที่ตารางการแปลงความจุมาตรฐานหรือใช้เครื่องคิดเลขเพื่อตรวจสอบผลลัพธ์การพัฒนานิสัยในการประเมินคำตอบที่คาดหวังสามารถช่วยจับข้อผิดพลาดได้หากการแปลงค่าเช่น 1,000 NF คุณควรคาดหวังว่าผลลัพธ์จะเป็น 1 µF และการเบี่ยงเบนใด ๆ จากที่ควรเพิ่มธงสีแดง

ตำแหน่งทศนิยมที่แม่นยำ

ตำแหน่งทศนิยมเป็นอีกหนึ่งแหล่งที่สำคัญของข้อผิดพลาดในการแปลงความจุเนื่องจากการแปลง NF เป็น µF เกี่ยวข้องกับการหารด้วย 1,000 คุณต้องย้ายจุดทศนิยมสามแห่งไปทางซ้ายการวางตำแหน่งทศนิยมที่ไม่ถูกต้องอาจส่งผลให้ค่าความจุที่ไม่ถูกต้องอย่างสมบูรณ์ตัวอย่างเช่นลองแปลง 5000 NF เป็น microfarads:

5000 nf ÷ 1000 = 5 µf

หากทศนิยมถูกวางผิดที่ผลลัพธ์อาจถูกเขียนอย่างไม่ถูกต้องเป็น 0.005 µF หรือ 500 µF ซึ่งทั้งสองอย่างนี้ผิดอย่างสมบูรณ์การใช้ค่าที่ไม่ถูกต้องในวงจรอาจทำให้เกิดปัญหาร้ายแรงเช่นข้อผิดพลาดเกี่ยวกับเวลาในออสซิลเลเตอร์การตอบสนองความถี่ที่ไม่ถูกต้องในตัวกรองและการควบคุมพลังงานมากเกินไปหรือไม่เพียงพอในวงจรจ่ายไฟเพื่อป้องกันข้อผิดพลาดดังกล่าวตรวจสอบการแปลงของคุณเสมอโดยตรวจสอบขนาดของผลลัพธ์หากคุณกำลังแปลงค่าเป็นพันผลลัพธ์ควรเป็นจำนวนทั้งหมดหรือทศนิยมเหนือ 1. หากคุณกำลังแปลงค่าต่ำกว่า 1,000 NF ผลลัพธ์ควรเป็นทศนิยมต่ำกว่า 1 µFการเขียนสูตรการแปลงและวางตำแหน่งทศนิยมอย่างระมัดระวังก่อนที่จะเสร็จสิ้นคำตอบสามารถช่วยลดข้อผิดพลาดได้

การรักษาความสอดคล้องของหน่วย

ข้อผิดพลาดจำนวนมากในการคำนวณวงจรเกิดขึ้นเนื่องจากการผสมหน่วยความจุที่แตกต่างกันโดยไม่ต้องแปลงที่เหมาะสมบางครั้งมันทำการคำนวณอย่างไม่ตั้งใจโดยใช้ค่าใน NF และ µF แทนกันโดยไม่ต้องแปลงเป็นหน่วยทั่วไปก่อนตัวอย่างเช่นหากวงจรต้องการความจุรวมของตัวเก็บประจุสองตัวหนึ่งตัว 220 NF และอีก 0.47 µF พวกเขาไม่สามารถเพิ่มได้โดยตรงเว้นแต่ทั้งคู่จะอยู่ในหน่วยเดียวกันเนื่องจาก 0.47 µF = 470 NF ความจุทั้งหมดจะเป็น:

220 NF+470 NF = 690 NF

หากคุณเพิ่ม 220 NF + 0.47 µF โดยตรงสมมติว่า 0.47 µF = 0.47 NF คุณจะได้รับผลลัพธ์ที่ไม่ถูกต้องจาก 220.47 NF ซึ่งผิดอย่างสมบูรณ์การคำนวณผิดดังกล่าวสามารถนำไปสู่การเลือกส่วนประกอบที่ไม่ถูกต้องส่งผลกระทบต่อพฤติกรรมวงจรโดยรวมเพื่อป้องกันข้อผิดพลาดเหล่านี้ให้แปลงค่าทั้งหมดเป็นหน่วยเดียวกันก่อนทำการคำนวณเมื่อเพิ่มหรือเปรียบเทียบความจุให้เลือกหนึ่งหน่วยที่สอดคล้องกันทั้ง NF หรือ µF และตรวจสอบให้แน่ใจว่าค่าทั้งหมดจะถูกแปลงอย่างถูกต้องก่อนดำเนินการต่อ

ข้อควรพิจารณาที่แม่นยำและการปัดเศษ

ค่าตัวเก็บประจุมักจะต้องมีความแม่นยำสูงโดยเฉพาะอย่างยิ่งในวงจรกำหนดเวลาตัวกรองความถี่และแอปพลิเคชันสัญญาณความเร็วสูงข้อผิดพลาดในการปัดเศษอาจส่งผลกระทบต่อประสิทธิภาพของวงจรตัวอย่างเช่นหากคุณกำลังทำงานกับตัวเก็บประจุที่มีป้ายกำกับ 749 NF มันอาจจะดึงดูดให้ปัดเศษเป็น 0.7 µF เพื่อความเรียบง่ายอย่างไรก็ตามการแปลงที่แม่นยำยิ่งขึ้นคือ 0.749 µFความแตกต่างเล็กน้อยอาจไม่สำคัญในวงจรที่มีความแม่นยำต่ำ แต่ในแอพพลิเคชั่นความถี่สูงหรือวงจรกำหนดเวลาที่แม่นยำอาจทำให้เกิดการเบี่ยงเบนที่เห็นได้ชัดเจนในประสิทธิภาพ

พิจารณาวงจรจับเวลาโดยใช้ตัวเก็บประจุที่มีค่าตัวเก็บประจุเฉพาะเพื่อกำหนดความถี่หากค่าตัวเก็บประจุถูกปัดอย่างไม่ถูกต้องความถี่การแกว่งของวงจรสามารถเลื่อนได้ส่งผลกระทบต่อเวลาของสัญญาณในทำนองเดียวกันในแอพพลิเคชั่นความถี่วิทยุ (RF) แม้แต่ข้อผิดพลาดในการปัดเศษเล็กน้อยในค่าตัวเก็บประจุสามารถเปลี่ยนการส่งสัญญาณและลักษณะการรับสัญญาณซึ่งนำไปสู่ประสิทธิภาพที่ลดลงหรือการรบกวนเพื่อหลีกเลี่ยงปัญหาดังกล่าวให้รักษาความแม่นยำอย่างเต็มที่ในระหว่างการคำนวณและรอบเฉพาะในขั้นตอนสุดท้ายหากจำเป็นใช้ค่าตัวเก็บประจุมาตรฐานจาก E-Series เพื่อให้แน่ใจว่าเข้ากันได้กับส่วนประกอบที่มีอยู่ตรวจสอบข้อกำหนดของผู้ผลิตเพื่อให้แน่ใจว่าค่าตัวเก็บประจุจริงที่ใช้ในวงจรตรงกับข้อกำหนดที่คำนวณได้

บทบาทของตัวเก็บประจุในวงจรอิเล็กทรอนิกส์

ตัวเก็บประจุมีบทบาทที่หลากหลายซึ่งนำไปสู่การทำงานที่เหมาะสมของอุปกรณ์อิเล็กทรอนิกส์ส่วนประกอบขนาดเล็ก แต่ทรงพลังเหล่านี้ได้รับการออกแบบมาเพื่อจัดเก็บและจัดการพลังงานไฟฟ้าทำให้มีความสำคัญในวงจรที่ต้องใช้ความเสถียรของพลังงานการประมวลผลสัญญาณหรือการควบคุมความถี่ตัวเก็บประจุพบได้ในเกือบทุกอุปกรณ์อิเล็กทรอนิกส์ตั้งแต่สมาร์ทโฟนและคอมพิวเตอร์ไปจนถึงโทรทัศน์และเครื่องจักรอุตสาหกรรมความสามารถในการชาร์จและปลดปล่อยพลังงานไฟฟ้าอย่างรวดเร็วทำให้พวกเขามีประโยชน์สำหรับการใช้งานที่แตกต่างกันจำนวนมากแต่ละประเภทต้องการตัวเก็บประจุเฉพาะที่มีค่าความจุที่เลือกอย่างระมัดระวังการทำความเข้าใจว่าตัวเก็บประจุทำงานอย่างไรในบทบาทที่แตกต่างกันเป็นกุญแจสำคัญในการออกแบบการบำรุงรักษาและการแก้ไขปัญหาวงจรอิเล็กทรอนิกส์

การจัดเก็บพลังงานและการรักษาเสถียรภาพของแรงดันไฟฟ้า

หนึ่งในฟังก์ชั่นที่สำคัญที่สุดของตัวเก็บประจุคือการจัดเก็บพลังงานไฟฟ้าและระดับแรงดันไฟฟ้าที่เสถียรในบทบาทนี้ตัวเก็บประจุทำหน้าที่เหมือนแบตเตอรี่ขนาดเล็กแบบชาร์จไฟได้โดยถือประจุไฟฟ้าชั่วคราวและปล่อยเมื่อจำเป็นฟังก์ชั่นนี้ยอดเยี่ยมในวงจรแหล่งจ่ายไฟที่ตัวเก็บประจุช่วยรักษาเอาต์พุตแรงดันไฟฟ้าคงที่แม้ว่าแหล่งพลังงานจะผันผวนหรือโหลดไฟฟ้าเปลี่ยนไปอย่างกะทันหัน

ตัวอย่างเช่นในแหล่งจ่ายไฟคอมพิวเตอร์ตัวเก็บประจุมีบทบาทสำคัญในการรับรองว่า CPU ชิปหน่วยความจำและส่วนประกอบที่ละเอียดอ่อนอื่น ๆ จะได้รับแหล่งจ่ายไฟที่เสถียรหากแรงดันไฟฟ้าลดลงอย่างกะทันหันหรือแหลมตัวเก็บประจุจะปล่อยพลังงานที่เก็บไว้เพื่อชดเชยความผันผวนเพื่อป้องกันไม่ให้ระบบพังหรือทำงานผิดปกติในทำนองเดียวกันในแฟลชของกล้องตัวเก็บประจุเก็บพลังงานไฟฟ้าและปล่อยออกมาอย่างรวดเร็วเพื่อเปิดไฟแฟลชเมื่อกดปุ่มฟังก์ชั่นการจัดเก็บพลังงานนี้ก็มีความสำคัญในอุปกรณ์อิเล็กทรอนิกส์ยานยนต์รถยนต์สมัยใหม่ใช้ระบบอิเล็กทรอนิกส์จำนวนมากเช่น GPS เซ็นเซอร์และการแสดงสาระบันเทิงซึ่งทั้งหมดนี้ต้องการพลังงานที่มั่นคงตัวเก็บประจุช่วยให้แน่ใจว่าระบบไฟฟ้าของยานพาหนะทำงานได้อย่างราบรื่นแม้ว่าจะมีการเปลี่ยนแปลงความต้องการพลังงานอย่างรวดเร็วเช่นเมื่อเปิดเครื่องปรับอากาศหรือไฟหน้า

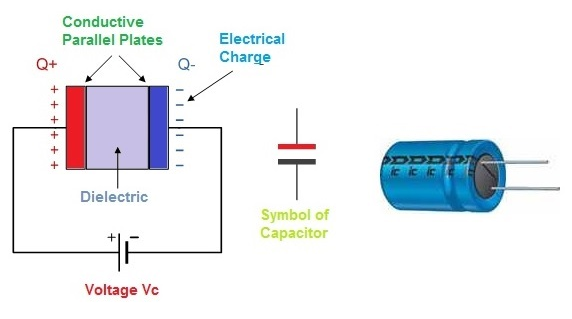

รูปที่ 3 การจัดเก็บพลังงานและการรักษาเสถียรภาพของแรงดันไฟฟ้า

การกรองสัญญาณรบกวนและเอาต์พุตที่ราบรื่น

ฟังก์ชั่นอีกอย่างหนึ่งของตัวเก็บประจุคือการกรองสัญญาณรบกวนไฟฟ้าและเอาต์พุตแรงดันไฟฟ้าที่ราบรื่นเสียงรบกวนทางไฟฟ้าเป็นสัญญาณรบกวนที่ไม่พึงประสงค์ซึ่งสามารถบิดเบือนสัญญาณและส่งผลกระทบต่อประสิทธิภาพของวงจรในวงจรแหล่งจ่ายไฟตัวเก็บประจุช่วยขจัดความผันผวนและแรงดันไฟฟ้าแหลมที่เกิดขึ้นเมื่อ AC (กระแสสลับ) จะถูกแปลงเป็น DC (กระแสไฟฟ้าโดยตรง)หากไม่มีตัวเก็บประจุพลังงาน DC ที่แปลงแล้วอาจยังคงมีระลอกคลื่นขนาดเล็กจากแรงดันไฟฟ้า AC ซึ่งนำไปสู่การทำงานที่ไม่เสถียรในวงจรที่ละเอียดอ่อน

ตัวอย่างเช่นในอิเล็กทรอนิกส์เสียงจะใช้ตัวเก็บประจุเพื่อกรองเสียงรบกวนจากแหล่งจ่ายไฟเพื่อให้แน่ใจว่าเสียงที่ชัดเจนและมีคุณภาพสูงหากไม่มีตัวเก็บประจุความผันผวนของพลังงานสามารถแนะนำเสียงฮัมเพลงที่ไม่พึงประสงค์หรือเสียงหึ่งในลำโพงและไมโครโฟนในทำนองเดียวกันในอุปกรณ์การแพทย์เช่นเครื่องจักร ECG และเครื่องช่วยฟังตัวเก็บประจุมีบทบาทในการรักษาสัญญาณพลังงานให้สะอาดมั่นใจได้ว่าการอ่านที่แม่นยำและการส่งออกที่ชัดเจนตัวเก็บประจุยังช่วยป้องกันการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้า (EMI) และสัญญาณรบกวนความถี่วิทยุ (RFI) ซึ่งอาจมาจากอุปกรณ์ไฟฟ้าใกล้เคียงหรือสัญญาณวิทยุสิ่งนี้มีความสำคัญในระบบการสื่อสารอุปกรณ์ไร้สายและเครื่องมือวัดที่ละเอียดอ่อนซึ่งการรบกวนอาจทำให้เกิดการสูญเสียข้อมูลหรือการเสื่อมสภาพของสัญญาณ

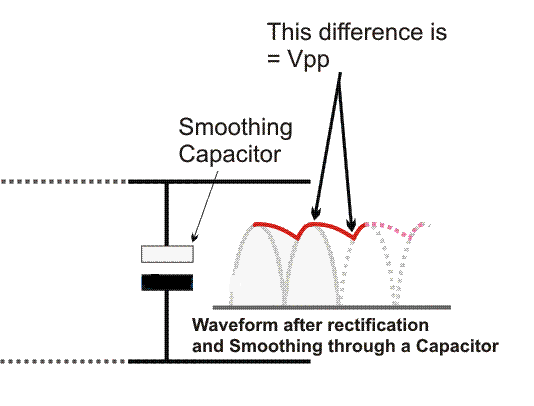

รูปที่ 4. การกรองสัญญาณรบกวนและเอาต์พุตที่ราบรื่น

การมีเพศสัมพันธ์และ decoupling

ตัวเก็บประจุยังใช้กันอย่างแพร่หลายสำหรับการเชื่อมต่อสัญญาณและ decoupling ซึ่งช่วยรักษาความสมบูรณ์ของสัญญาณไฟฟ้าเมื่อพวกเขาเคลื่อนที่ผ่านวงจรการเชื่อมต่อสัญญาณช่วยให้สัญญาณ AC ผ่านระหว่างขั้นตอนต่าง ๆ ของเครื่องขยายเสียงหรือวงจรในขณะที่ปิดกั้นแรงดันไฟฟ้า DCสิ่งนี้ทำให้มั่นใจได้ว่ามีเพียงสัญญาณที่ตั้งใจไว้ถึงขั้นตอนต่อไปเพื่อป้องกันไม่ให้อคติ DC ที่ไม่พึงประสงค์รบกวนสัญญาณสิ่งนี้มีประโยชน์ในวงจรเสียงและวิทยุที่ตัวเก็บประจุช่วยส่งสัญญาณเสียงเพลงและสัญญาณข้อมูลโดยไม่บิดเบือน

ตัวอย่างเช่นในไมโครโฟน preamplifier ตัวเก็บประจุจะถูกวางไว้ระหว่างไมโครโฟนและสเตจแอมพลิฟายเออร์เพื่อให้สัญญาณเสียง (AC) ผ่านในขณะที่ปิดกั้นส่วนประกอบ DC ใด ๆสิ่งนี้จะช่วยป้องกันแรงดันไฟฟ้าที่ไม่พึงประสงค์จากการเข้าถึงเครื่องขยายเสียงปรับปรุงความชัดเจนของเสียงและป้องกันความเสียหายต่อวงจรในทางกลับกันการแยกสัญญาณเกี่ยวข้องกับการใช้ตัวเก็บประจุเพื่อลบเสียงรบกวน AC ที่ไม่พึงประสงค์ออกจากสายไฟเพื่อให้มั่นใจว่าส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียดอ่อนจะได้รับพลังงานที่สะอาดและเสถียรในไมโครคอนโทรลเลอร์และวงจรดิจิตอลตัวเก็บประจุจะถูกวางไว้ใกล้พินพลังงานเพื่อกรองเสียงรบกวนความถี่สูงซึ่งอาจรบกวนการประมวลผลข้อมูลสิ่งนี้มีความสำคัญในคอมพิวเตอร์สมาร์ทโฟนและระบบควบคุมอุตสาหกรรมซึ่งจำเป็นต้องมีการควบคุมแรงดันไฟฟ้าที่แม่นยำสำหรับการทำงานที่เชื่อถือได้

เพิ่มความสมบูรณ์ของสัญญาณในช่วงเวลาและวงจรออสซิลเลเตอร์

ตัวเก็บประจุถูกใช้ในเวลาการควบคุมความถี่และวงจรออสซิลเลเตอร์ซึ่งทำงานร่วมกับตัวต้านทานและตัวเหนี่ยวนำเพื่อกำหนดช่วงเวลาหรือความถี่เฉพาะวงจรเหล่านี้ใช้ในนาฬิกาเครื่องกำเนิดสัญญาณและอุปกรณ์สื่อสารเพื่อให้แน่ใจว่าสัญญาณไฟฟ้ายังคงมีความเสถียรและแม่นยำตัวอย่างเช่นในวงจรออสซิลเลเตอร์ตัวเก็บประจุและตัวเหนี่ยวนำจะสร้างวงจรเรโซแนนท์ที่สร้างสัญญาณความถี่ที่เสถียรสัญญาณเหล่านี้ใช้ในอุปกรณ์เช่นวิทยุโทรทัศน์และเครื่องส่งสัญญาณไร้สายซึ่งเวลาสัญญาณที่แม่นยำนั้นยอดเยี่ยมสำหรับการสื่อสารที่เหมาะสมในนาฬิกาดิจิตอลและตัวจับเวลาตัวเก็บประจุควบคุมการชาร์จและรอบการปล่อยโดยกำหนดช่วงเวลาระหว่างการดำเนินการแอปพลิเคชั่นทั่วไปอีกอย่างหนึ่งคือลูปที่ล็อคเฟส (PLLs) ซึ่งใช้ตัวเก็บประจุเพื่อซิงโครไนซ์สัญญาณในระบบการสื่อสารPLL ถูกใช้ในโทรศัพท์มือถือการสื่อสารผ่านดาวเทียมและระบบ GPS เพื่อให้แน่ใจว่าได้รับสัญญาณและประมวลผลตามเวลาที่ถูกต้อง

บทสรุป

การดู Nanofarads และ microfarads อย่างใกล้ชิดแสดงให้เราเห็นว่าพวกเขามีความสำคัญอย่างไรในการสร้างวงจรอิเล็กทรอนิกส์พวกเขาช่วยให้พลังงานมีเสถียรภาพจัดการพลังงานและตรวจสอบให้แน่ใจว่าสัญญาณในอุปกรณ์มีความชัดเจนและถูกต้องบทความนี้อธิบายวิธีการเปลี่ยนแปลงระหว่างหน่วยเหล่านี้และทำไมการทำเช่นนั้นจึงมีความสำคัญนอกจากนี้ยังครอบคลุมค่ามาตรฐานสำหรับตัวเก็บประจุและวิธีการหาผลกระทบในวงจร ACการทำความเข้าใจพื้นฐานเหล่านี้ช่วยสร้างและแก้ไขระบบอิเล็กทรอนิกส์เพื่อให้มั่นใจว่าอุปกรณ์ที่เราพึ่งพาทุกวันทำงานได้ดีและไม่มีปัญหาคู่มือง่ายๆนี้เป็นเครื่องมือที่มีประโยชน์เปิดประตูสู่การเรียนรู้และนวัตกรรมที่ดีขึ้นในเทคโนโลยี
