P82B96 คู่มือ Bipolar IC: รายละเอียด PIN, แบบจำลอง 3D และการวิเคราะห์แผ่นข้อมูล

P82B96 IC ทำหน้าที่เป็นโซลูชันอเนกประสงค์ที่ออกแบบมาเพื่ออำนวยความสะดวกในการสื่อสารอย่างราบรื่นระหว่างบัส I2C และการกำหนดค่าบัสอื่น ๆ อีกมากมายทำให้เป็นองค์ประกอบที่จริงจังในอิเล็กทรอนิกส์สมัยใหม่ความสามารถในการรองรับการเชื่อมต่อระดับลอจิกแบบสองทิศทางข้ามแรงดันไฟฟ้าและมาตรฐานปัจจุบันที่แตกต่างกันช่วยเพิ่มมูลค่าในการออกแบบวงจรที่ซับซ้อนไม่ว่าจะใช้ในระบบยานยนต์สภาพแวดล้อมทางอุตสาหกรรมหรืออุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค P82B96 ช่วยให้คุณมั่นใจได้ว่าการสื่อสารที่เชื่อถือได้และมีประสิทธิภาพสูงระหว่างไมโครคอนโทรลเลอร์เซ็นเซอร์และอุปกรณ์ต่อพ่วงอื่น ๆ โดยไม่คำนึงถึงลักษณะทางไฟฟ้าที่แตกต่างกัน

แคตตาล็อก

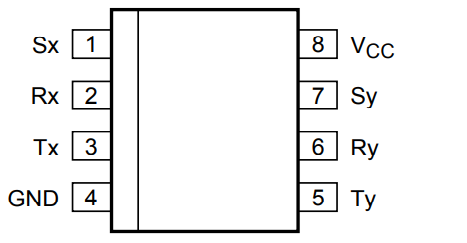

pinout ของ p82b96

รุ่น CAD ของ P82B96

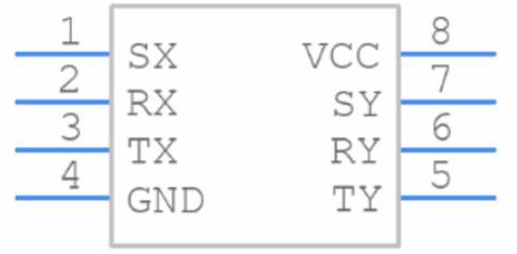

เครื่องหมาย

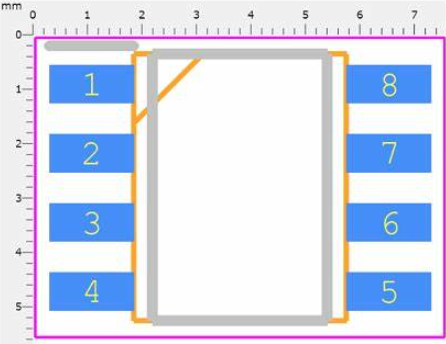

รอยเท้า

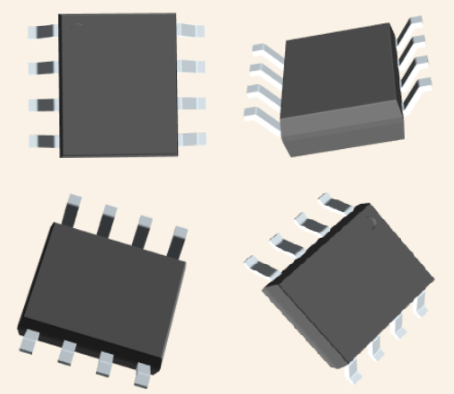

รุ่น 3 มิติ

ภาพรวมของ p82b96

ที่ P82B96 IC ถูกสร้างขึ้นเพื่อเสนออินเทอร์เฟซแบบไม่ลัตช์แบบสองทิศทางระหว่างบัส I2C มาตรฐานและการกำหนดค่าบัสอื่น ๆIC นี้เชื่อมโยงตรรกะ I2C-BUS ไปยังรถบัสต่าง ๆ ที่มีแรงดันไฟฟ้าที่แตกต่างกันและลักษณะปัจจุบันรวมถึง 350 µA SMBUS และอุปกรณ์ลอจิก 3.3V และยังขยายไปถึงระดับ 15V หรือเส้นความต้านทานต่ำมันจัดการอินเทอร์เฟซเหล่านี้ได้อย่างราบรื่นในขณะที่ยังคงรักษาโปรโตคอล I2C-Bus ดั้งเดิมและความเร็วสัญญาณนาฬิกาIC ช่วยลดการโหลดบนโหนด I2C-BUS อย่างมีนัยสำคัญโดยแยกออกจากโหนดใหม่หรือระยะไกล I2C-BUSการแยกนี้ช่วยลดความกังวลเกี่ยวกับจำนวนอุปกรณ์หรือตำแหน่งทางกายภาพในระบบ I2C ซึ่งจะช่วยลบข้อ จำกัด ดังกล่าวได้อย่างมีประสิทธิภาพP82B96 ยังรองรับการส่งสัญญาณ SDA และ SCL ผ่านเส้นที่สมดุลเช่นคู่บิดหรือกับการผสม opto นำเสนอการเชื่อมต่อที่ยืดหยุ่นและเชื่อถือได้

คุณมักจะเห็นคุณค่า P82B96 สำหรับการกำหนดค่า I2C ที่ซับซ้อนตัวอย่างเช่นในการตั้งค่าที่อุปกรณ์กระจายไปทั่วระยะทางหรือแสดงลักษณะทางไฟฟ้าที่หลากหลาย p82b96 ให้ความยืดหยุ่นในทางปฏิบัติและมีประสิทธิภาพความเก่งกาจของ p82b96 ในการสนับสนุนแอปพลิเคชันต่าง ๆ ขยายเกินกว่ากรณีการใช้งานทั่วไปตัวอย่างเช่นในระบบอัตโนมัติอุตสาหกรรมที่การสื่อสารที่ทนทานในระยะทางไกลเป็นสิ่งจำเป็นความเชี่ยวชาญของ IC ในการจัดการสายแรงดันสูงโดยไม่ลดทอนความสมบูรณ์ของสัญญาณ I2C เป็นสิ่งสำคัญ

ยิ่งไปกว่านั้นในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคขั้นสูงที่ความหนาแน่นของการรวมและการใช้พลังงานต่ำเป็นสิ่งสำคัญคือการดึงกระแสที่น้อยที่สุดของ p82b96 และความทนทานต่อแรงดันไฟฟ้าสูงให้ข้อได้เปรียบที่แตกต่างกันคุณสามารถสร้างระบบที่มีทั้งขนาดกะทัดรัดและประหยัดพลังงานได้โดยใช้ประโยชน์จากความสามารถในการเชื่อมต่อที่หลากหลายของ ICในการสื่อสารโทรคมนาคมความสามารถของ IC ในการรักษาความจงรักภักดีของสัญญาณในเงื่อนไขการเชื่อมต่อที่หลากหลายช่วยในการพัฒนาโครงสร้างพื้นฐานการสื่อสารที่ยืดหยุ่น

p82b96 ลักษณะ

คุณสมบัติ	คำอธิบาย
แบบสองทิศทาง การถ่ายโอนข้อมูล	เปิดใช้งาน การถ่ายโอนข้อมูลแบบสองทิศทางของสัญญาณ I2C-BUS
ความจุ การแยกตัว	แยกออกจากกัน ความจุสามารถให้ได้มากถึง 400 pF ทางด้าน SX/SY และสูงถึง 4000 pF บน TX/TY ด้านข้าง
สูง ความสามารถในการจม	tx/ty เอาต์พุตสามารถจมได้มากถึง 60 Ma เหมาะสำหรับการขับขี่ความต้านทานต่ำหรือ รถบัสสูง
ทางไกล การดำเนินการ	การสนับสนุน การดำเนินการ 400 kHz ในระยะทางอย่างน้อย 20 เมตร (ดู AN10148)
กว้าง ช่วงแรงดันไฟฟ้า	ทำงาน ด้วยช่วงแรงดันไฟฟ้าของ 2 V ถึง 15 V ซึ่งเป็นอิสระจากตรรกะ I2C-BUS ระดับทางด้าน SX/SY
สัญญาณ แยกออกจากกัน	แยกออกจากกัน สัญญาณ I2C-BUS เป็นคู่ไปข้างหน้า/ย้อนกลับ TX/RX คู่ TY/RY สำหรับการเชื่อมต่อกับ เครื่องแยกไฟฟ้า
ต่ำ การใช้พลังงาน	คุณสมบัติ กระแสไฟฟ้าต่ำ
ESD การป้องกัน	ESD การป้องกัน: เกิน 3,500 V HBM, 250 V Dip, 400 V ดังนั้นแพ็คเกจ MM และ 1000 V CDM
การลื่น การดำเนินการฟรี	การลื่น ฟรีสร้างโดยใช้กระบวนการสองขั้วโดยไม่ต้องล็อคโครงสร้าง
มีอยู่ แพ็คเกจ	ที่เสนอ ในแพ็คเกจ DIP8, SO8 และ TSSOP8

ข้อกำหนดทางเทคนิค

นี่คือตารางที่มีโครงสร้างสำหรับข้อกำหนดทางเทคนิคของ NXP USA Inc. P82B96TD, 112-

พิมพ์	พารามิเตอร์
โรงงาน เวลานำ	7 หลายสัปดาห์
การติดตั้ง พิมพ์	พื้นผิว ติดตั้ง
บรรจุุภัณฑ์ / กรณี	8-soic (0.154, ความกว้าง 3.90 มม.)
พื้นผิว ติดตั้ง	ใช่
ส่วนต่อประสาน มาตรฐาน	ทั่วไป วัตถุประสงค์
การผ่าตัด อุณหภูมิ	-40 ° C ~ 85 ° C
การบรรจุหีบห่อ	หลอด
ที่ตีพิมพ์	2546
Jesd-609 รหัส	E4
ส่วนหนึ่ง สถานะ	คล่องแคล่ว
ความชื้น ระดับความไว (MSL)	1 (ไม่ จำกัด )
ตัวเลข ของการยุติ	8
พิมพ์	บัฟเฟอร์ ทำให้ใหม่
เทอร์มินัล เสร็จ	นิกเกิล/แพลเลเดียม/ทอง (NI/PD/AU)
แอปพลิเคชัน	i2c
แรงดันไฟฟ้า - จัดหา	2v ~ 15V
เทอร์มินัล ตำแหน่ง	คู่
เทอร์มินัล รูปร่าง	นางนวล ปีก
จุดสูงสุด อุณหภูมิรีดคืน (° C)	260
ตัวเลข ของฟังก์ชั่น	2
จัดหา แรงดันไฟฟ้า	5V
เวลา@สูงสุด reflow อุณหภูมิสูงสุด	30
ฐาน หมายเลขชิ้นส่วน	P82B96
เอาท์พุท	2 สาย รสบัส
เข็มหมุด นับ	8
Jesd-30 รหัส	R-PDSO-G8
คุณสมบัติ สถานะ	ไม่ มีคุณสมบัติ
ตัวเลข ของช่อง	2
ปัจจุบัน - จัดหา	900µa
ป้อนข้อมูล	2 สาย รสบัส
คนขับรถ จำนวนบิต	2
เครื่องรับสัญญาณ จำนวนบิต	2
ข้อมูล อัตรา (สูงสุด)	400khz
ความจุ - ป้อนข้อมูล	7pf
ความยาว	4.9 มม.
ความสูง นั่ง (สูงสุด)	1.75 มม.
ความกว้าง	3.9 มม.
rohs สถานะ	Rohs3 เป็นไปได้

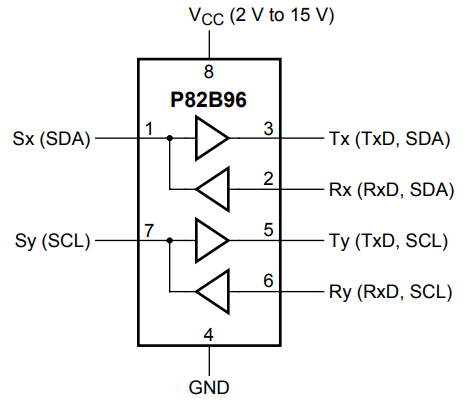

บล็อกไดอะแกรมของ p82b96

ทางเลือกสำหรับ p82b96

หมายเลขรุ่น	ผู้ผลิต	คำอธิบาย
P82B96PN, 112	NXP เซมิคอนดักเตอร์	p82b96p - บัฟเฟอร์บัสสองทิศทาง DIP 8-PIN
P82B96PE4	เท็กซัส เครื่องดนตรี	คู่ ตัวรับส่งสัญญาณสาย, PDIP8, ตามมาตรฐาน ROHS, พลาสติก, DIP-8
9.4E+11	NXP เซมิคอนดักเตอร์	ไอซี วงจรไมโครโปรเซสเซอร์พิเศษ, PDIP8, DIP-8, ไมโครโปรเซสเซอร์ IC: อื่น ๆ
p82b96p	เท็กซัส เครื่องดนตรี	2 บิต สองทิศทาง 2-15-V 400-kHz I2C/SMBUS บัฟเฟอร์/สายเคเบิล Extender 8-PDIP -40 ถึง 85 ° C

ผลิตภัณฑ์เปรียบเทียบ

หมายเลขชิ้นส่วน	ผู้ผลิต	แพ็คเกจ / เคส	แรงดันไฟฟ้า	ป้อนข้อมูล	ระดับความไวต่อความชื้น (MSL)	เวลานำโรงงาน	ความยาว	เอาท์พุท	จำนวนพิน	ดูเปรียบเทียบ
P82B96TD, 112	NXP USA Inc.	8-soic (0.154, ความกว้าง 3.90 มม.)	5 V	2 สาย รสบัส	1 (ไม่ จำกัด )	7 หลายสัปดาห์	4.9 มม.	2 สาย รสบัส	8	P82B96TD, 112 VS PCA9601D, 118
PCA9601D, 118	NXP USA Inc.	8-soic (0.154, ความกว้าง 3.90 มม.)	3.3 V	2 สาย รสบัส	1 (ไม่ จำกัด )	7 หลายสัปดาห์	4.9 มม.	2 สาย รสบัส	8	PCA9601D, 118 VS P82B96TD, 112
PCA9600D, 118	NXP USA Inc.	8-soic (0.154, ความกว้าง 3.90 มม.)	5 V	2 สาย รสบัส	1 (ไม่ จำกัด )	7 หลายสัปดาห์	4.9 มม.	2 สาย รสบัส	8	PCA9600D, 118 VS P82B96TD, 112
PCA9600D, 112	NXP USA Inc.	8-soic (0.154, ความกว้าง 3.90 มม.)	5 V	2 สาย รสบัส	1 (ไม่ จำกัด )	7 หลายสัปดาห์	4.9 มม.	2 สาย รสบัส	8	PCA9600D, 112 VS P82B96TD, 112

แอปพลิเคชันของ p82b96

อินเตอร์เฟสความเก่งกาจ

P82B96 เก่งในการเชื่อมต่อ I2C-buses ที่ทำงานกับระดับของตรรกะช่วงตั้งแต่ 5V ถึง 3V หรือแม้กระทั่งถึง 15Vคุณลักษณะนี้พิสูจน์ให้เห็นว่ามีคุณค่าในสภาพแวดล้อมแรงดันไฟฟ้าผสมทำให้มั่นใจได้ว่าการสื่อสารที่มีประสิทธิภาพระหว่างส่วนประกอบที่มีข้อกำหนดแรงดันไฟฟ้าที่แตกต่างกัน

การเชื่อมโยงมาตรฐาน I2C และ SMBUS: อุปกรณ์ปรับสัญญาณ I2C ให้เข้ากับมาตรฐาน SMBUS ได้อย่างราบรื่นทำให้มั่นใจได้ถึงความเข้ากันได้ของโปรโตคอลการสื่อสารที่หลากหลายความสามารถในการปรับตัวนี้ช่วยเพิ่มยูทิลิตี้ในระบบที่รวมทั้งอุปกรณ์ I2C และ SMBUS ขยายการใช้งานที่มีศักยภาพของ P82B96 ในระบบนิเวศอิเล็กทรอนิกส์ที่หลากหลาย

การแปลงรถบัสที่แตกต่างกัน

ความสามารถที่โดดเด่นของ P82B96 คือการแปลงสัญญาณ I2C มาตรฐานเป็นฮาร์ดแวร์บัสที่แตกต่างกันการแปลงนี้ช่วยเพิ่มความสมบูรณ์ของสัญญาณรักษาความเที่ยงตรงของข้อมูลบนสายเคเบิลยาวหรือในสภาวะที่มีเสียงดังทางไฟฟ้าการส่งสัญญาณที่แตกต่างกลายเป็นสิ่งที่มีค่าเป็นหลักในการตั้งค่าที่ใช้งานได้จริงซึ่งการรบกวนทางแม่เหล็กไฟฟ้า (EMI) อาจส่งผลกระทบต่อการสื่อสาร IIC แบบดั้งเดิม

Opto-isolation ในเครือข่าย i2c

การใช้ Opto-Couplers กับ P82B96 สำหรับ Opto-isolation ช่วยปรับปรุงความทนทานของการสื่อสารในสภาพแวดล้อมที่มีเสียงดังทางไฟฟ้าอย่างมีนัยสำคัญการแยกส่วนเครือข่ายที่แตกต่างกันช่วยเพิ่มความน่าเชื่อถือของระบบโดยลดความเสี่ยงของแรงดันไฟฟ้าแหลมและลูปพื้นดินระบบอัตโนมัติอุตสาหกรรมมักใช้เทคนิคนี้เพื่อปกป้องส่วนประกอบที่ละเอียดอ่อนทำให้มั่นใจได้ว่าการดำเนินงานที่มั่นคงและไม่หยุดชะงัก

การเพิ่มความเร็วในการดำเนินงาน: P82B96 รองรับความเร็วในการดำเนินงานสูงถึง 400 kHz อำนวยความสะดวกในการถ่ายโอนข้อมูลอย่างรวดเร็วในแอปพลิเคชันความเร็วสูงความสามารถนี้ใช้ในสถานการณ์ที่ขึ้นอยู่กับการสื่อสารที่รวดเร็วเช่นระบบเก็บข้อมูลและแพลตฟอร์มการซื้อขายความถี่สูงความสมดุลของความเร็วสูงและความน่าเชื่อถือถือเป็นรากฐานที่สำคัญในระบบที่จำเป็นต้องมีการถ่ายโอนข้อมูลที่รวดเร็วเพื่อผลการปฏิบัติงาน

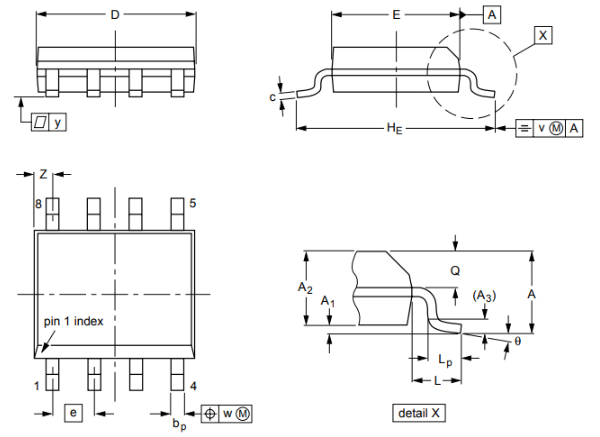

รายละเอียดบรรจุภัณฑ์ของ p82b96

ผู้ผลิต

NXP Semiconductors ให้บริการโซลูชั่นการเชื่อมต่อที่ปลอดภัยซึ่งสร้างขึ้นอย่างพิถีพิถันสำหรับระบบฝังตัวซึ่งได้รับการสนับสนุนจากพนักงานทั่วโลกของผู้เชี่ยวชาญ 45,000 คนในกว่า 35 ประเทศด้วยการปรากฏตัวที่โดดเด่นในภาคเทคโนโลยีที่ครอบคลุมมานานกว่าหกทศวรรษ NXP ขับเคลื่อนชายแดนของนวัตกรรมอย่างต่อเนื่องโดยเฉพาะอย่างยิ่งในยานพาหนะที่เชื่อมต่อที่ปลอดภัยความปลอดภัยที่ครอบคลุมและโซลูชั่นที่เชื่อมต่ออัจฉริยะ

การผสมผสานของส่วนประกอบของเซมิคอนดักเตอร์ Freescale ในพอร์ตโฟลิโอของ NXP ได้ขยายขอบเขตอันไกลโพ้นของ บริษัทการควบรวมกิจการนี้รวมความเชี่ยวชาญด้านเทคนิคมากมายด้วยการนำเสนอผลิตภัณฑ์ที่หลากหลายจัดเตรียม NXP เพื่อนำทางภูมิทัศน์ทางเทคโนโลยีที่เปลี่ยนแปลงอย่างรวดเร็วแอพพลิเคชั่นทุกวัน - เช่นเดียวกับการปรับปรุงความปลอดภัยของยานยนต์และเทคโนโลยีสมาร์ทโฮม - การอุทิศตนของ NXP ในการควบคุมเทคโนโลยีเพื่อประโยชน์ของสังคมที่ดีขึ้น

NXP มีบทบาทสำคัญในการพัฒนาความปลอดภัยและการเชื่อมต่อยานยนต์โซลูชั่นของพวกเขานำไปสู่นวัตกรรมในการขับขี่แบบอิสระการสื่อสารยานพาหนะกับยานพาหนะ (V2V) และระบบความบันเทิงในรถยนต์การเพิ่มขึ้นของรถยนต์ไฟฟ้าและอัตโนมัติต้องใช้มาตรการรักษาความปลอดภัยที่เพิ่มขึ้นและการเชื่อมต่อที่ราบรื่นซึ่งความสามารถของ NXP นั้นชัดเจนคุณสามารถรับทราบถึงคุณค่าของนวัตกรรมเหล่านี้ซึ่งมักจะส่งผลให้เกิดอุบัติเหตุน้อยลงและการจัดการการไหลของการจราจรที่ดีขึ้น

PDF แผ่นข้อมูล

PCA9601D, 118 แผ่นข้อมูล:

ตัวยึดแบตเตอรี่ทรงกระบอก pdf

PCA9601.pdf

คำถามที่พบบ่อย [คำถามที่พบบ่อย]

1. ฟังก์ชั่นหลักของ P82B96 คืออะไร?

P82B96 ทำหน้าที่เป็นสะพานสร้างอินเทอร์เฟซตรรกะแบบสองทิศทางที่ไม่ลุ่มระหว่างI²C-BUS มาตรฐานและรถบัสประเภทอื่น ๆสิ่งนี้ช่วยให้ระบบต่าง ๆ สามารถสื่อสารได้อย่างราบรื่นส่วนใหญ่เป็นสิ่งที่มีค่าในแอปพลิเคชันที่ต้องใช้การทำงานร่วมกันของระบบที่หลากหลาย

2. P82B96 รองรับการถ่ายโอนข้อมูลความเร็วสูงในระยะทางไกลหรือไม่?

ใช่ P82B96 สามารถรองรับอัตรานาฬิกาสูงผ่านสายเคเบิลที่มีความยาวสำหรับระยะทางที่สั้นกว่าความจุการเดินสายที่มีก้อนเพียงพอสำหรับการประมาณเวลาอย่างไรก็ตามเมื่อต้องรับมือกับความยาวที่กว้างขวางเช่น 25 เมตรทฤษฎีสายส่งจะใช้งานได้มากขึ้นแอปพลิเคชันที่แท้จริงแสดงให้เห็นว่าเพื่อให้แน่ใจว่าประสิทธิภาพที่ดีที่สุดมันมีความโดดเด่นที่จะพิจารณาลักษณะของสายส่งเช่นการจับคู่ความต้านทานและความสมบูรณ์ของสัญญาณขั้นตอนเหล่านี้ช่วยในการลดข้อผิดพลาดของข้อมูลและเวลาแฝงเพิ่มความน่าเชื่อถือโดยรวมของการถ่ายโอนข้อมูล

3. ไดโอดดำเนินการในแอปพลิเคชัน P82B96 บางอย่างอย่างไร

ในบางสถานการณ์ที่มีการ overshoot และเสียงเรียกเข้าชั่วคราวไดโอดใน p82b96 อาจดำเนินการเหตุการณ์เหล่านี้มักจะเชื่อมโยงกับการเปลี่ยนแปลงแรงดันไฟฟ้าอย่างฉับพลันกลยุทธ์การบรรเทาผลกระทบรวมถึงการรวมเทคนิคการกรองที่เหมาะสมเพื่อให้มั่นใจว่าแหล่งจ่ายไฟยังคงมีเสถียรภาพและการวางตำแหน่งตัวเก็บประจุ decoupling อย่างถูกต้องมาตรการเหล่านี้สามารถลดการนำไฟฟ้าที่ไม่พึงประสงค์ได้อย่างมีนัยสำคัญซึ่งจะเป็นการปรับปรุงความเสถียรและความน่าเชื่อถือของ p82b96 ในการใช้งานต่างๆ
